典型船体结构术语
船体图纸常用语解析
船体图纸常用语解析船体图纸是船舶设计师们设计船舶的重要文件,它是为了描述船舶外观和内部布局而创建的一种技术图形。
在船体图纸中,设计师们会使用一些专业术语来描述不同的部位和结构。
本文将通过解析船体图纸常用语,让读者更好地理解船体图纸的意义与作用。
船身线型船身线型描述了船舶在水面下的轮廓线形,是船体图纸中最复杂的部分之一。
下面是一些与船身线型相关的常用语:•Bow:船头。
•Stern:船尾。
•Beam:船舶宽度,即船体横向距离。
通常表示的是水线上的最宽处。
•Draft:船体吃水深度,即船舶在水面下的深度。
通常表示的是船底到水线的垂直距离。
•Freeboard:船舶的净空高度,即船舶盖板和水面之间的垂直距离。
•Sheer:船舶的纵向曲度,即船舶由船头到船尾的曲线弯曲程度。
•Deadrise:船底与船旁的夹角,指在后向领型处船底线和船舷线之间的角度。
•Bilge:船舶侧面的最大点。
船体布局船体布局包括船体内部的各部分和设备的布局,这些部分和设备构成了船舶的功能区域和航海空间。
下面是一些与船体布局相关的常用语:•Deck:甲板。
•Superstructure:上层建筑,包括舰岛、烟囱等。
•Hull:船体。
•Bulkhead:船舶隔舱,用于将船舱分隔成不同的区域。
•Hold:船舱,用于存放货物或油料。
•Funnel:烟囱,船舶的排烟装置。
•Bridge:驾驶室,船舶的控制中心。
•Galley:船用厨房。
•Crew quarters:船员住所。
船体结构船体结构是船舶的骨架,包括龙骨、骨架、内外贴板等。
下面是一些与船体结构相关的常用语:•Keel:龙骨,船体的纵向骨架。
•Ribs:肋骨,船体的横向骨架。
•Frames:骨架,包括纵向和横向的框架和支撑杆。
•Planking:贴板,船体的内、外板材。
•Bulwarks:船舷上方加高的围板。
•Stem:前楣板。
•Stern post:后楣板。
结语本文简要介绍了船体图纸常用语,希望能让读者对船体图纸有更深入的了解,同时也能对其他船舶相关知识的学习提供一定帮助。
船艇相关部件术语中英文对照
船艇相关部件术语中英文对照1. 船体 - Hull船体是指船舶的主体结构部分,包括船舱、船尾和船头等部分。
船体可以是木质、钢铁或其他材料制成,有不同形状和大小。
2. 舵 - Rudder舵是控制船艇转向的部件,通常安装在船艇船尾下部,通过与方向舵机构相结合,能够改变船头方向,从而控制舷向。
3. 发动机 - Engine发动机是船艇推进的核心部件,可以是内燃机、蒸汽机、燃气涡轮或电动机等,通过转动螺旋桨来产生推力。
4. 螺旋桨 - Propeller螺旋桨是连接发动机和水中的部分,是船艇主要推进设备,由数个叶片组成,通过旋转产生推力,推动船艇前进。
5. 船舶舱室 - Cabin舱室是指船艇内部的船舱和货舱空间,通常用于存放物品或提供住所。
船舶舱室有不同大小和布局,可以根据不同的用途进行设计。
6. 锚链 - Anchor Chain锚链是连接锚和船底的部件,用于保持船艇的位置或停泊。
锚链往往由数个环节组成,每个环节都非常耐用和坚固。
7. 自动驾驶 - Autopilot自动驾驶可以帮助驾驶员控制船艇保持一定航向,减轻手动驾驶的疲劳和复杂性。
自动驾驶具有精度高、实用性强和可靠性高等优点。
8. 油箱 - Fuel Tank油箱是储存燃料的部件,提供燃料给发动机使用。
油箱通常位于船艇底部或侧面,可以容纳数十到数百升的燃料,根据船艇的大小和用途而定。
9. 电池 - Battery电池是供电设备,可以提供电力给电池或其他设备使用。
电池通常由铅酸、锂离子或其他材料制成,具有不同电容和电压等级。
10. 舵轮 - Steering Wheel舵轮是船艇转向的控制器,通过转动舵轮来改变船艇的方向。
舵轮通常安装在驾驶室的前面或中央。
11. 消防设备 - Firefighting Equipment消防设备是用于预防和灭火的设备,包括消防水管、灭火器和烟雾探测器等。
消防设备对于保护船舶和船员非常重要。
12. 信号灯 - Navigation Lights信号灯是一种导航设备,用于表示船艇的位置和方向,以预防碰撞和提供其他导航信息。
船舶术语
一、船舶各部位及舱室名称有关概念船首(head):船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern):船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge):船舷侧板与船底板交结的部位。
附:专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度:也称全部尺度或周界尺度,它可以决定停靠码头泊位的长度,是否可以从桥下通过,进某一船坞。
全长(最大长度):指船舶最前端与最后端之间(包括外板和两端永久性固定突出物在内)水平距离。
全宽(最大宽度):包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度:自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水,即可得水面以上的船舶高度。
登记尺度登记尺度:是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度,它载明于吨位证书上。
登记长度:在上甲板的上表面上,自首柱前缘到尾柱后缘的水平距离;无尾柱时,则量至舵杆中心。
登记宽度:在船舶最大宽度处,两舷外板外表面之间的水平距离。
登记深度:在船舶纵中剖面的登记长度中点处,从上甲板下表面往下量至内底板上表面的垂直距离。
典型船体结构术语
1典型船体结构术语图1:单壳油船—典型横剖面图singlehulloil—typicaltransversesection(transverseadj.横向的,横断的)1.强力甲板板strengthdeckplating (strengthn.力,力量,力气,实力,兵力,浓度)2.甲板边板stringerplate3.舷顶列板sheerstrake(straken.束紧车轮用的轮铁,船底板,列板)4.舷侧板sideshellplating(shelln.贝壳,外形,炮弹;vt.去壳,炮轰;vi.剥落,脱壳)5.舭板bilgeplating6.底部外板bottomshellplating7.龙骨板keelplate8.甲板纵骨decklongitudinals9.甲板纵桁deckgirders10.舷顶列板纵骨sheerstrakelongitudinals11.纵舱壁顶列板longitudinalbulkheadtopstrake12.船底纵骨bottomlongitudinals13.船底纵桁bottomgirders14.舭纵骨bilgelongitudinals15.纵舱壁底列板longitudinalbulkheadlowerstrake(bulkheadn.隔壁,防水壁)16.舷侧纵骨sideshelllongitudinals17.纵舱壁板longitudinalbulkheadplating(remainder)18.纵舱壁纵骨longitudinalbulkheadlongitudinals25.甲板横材(中央舱)decktransverse(centretank)26.肋板(中央舱)bottomtransverse(centretank)27.甲板横材(边舱)decktransverse(wingtank)28.舷侧垂直桁材sideshellverticalweb29.纵舱壁垂直桁材longitudinalbulkheadverticalweb30.肋板(边舱)bottomtransversewingtank31.横撑材struts31.桁材面板transversewebfaceplate图一图一图2:单壳油船/矿砂船—典型横剖面图figure2:singlehulloil/orecarrier—typicaltransversesection1.强力甲板板strengthdeckplating2.甲板边板stringerplate3.舷顶列板sheerstrake4.舷侧板sideshellplating5.舭板bilgeplating6.底部外板bottomshellplating7.龙骨板keelplate 8.甲板纵骨decklongitudinals9.甲板纵桁deckgirders10.舷顶列板纵骨sheerstrakelongitudinal11.纵舱壁顶列板longitudinalbulkheadtopstrake12.船底纵骨bottomlongitudinals13.船底纵桁bottomgirders14.舭纵骨bilgelongitudinals15.纵舱壁底列板longitudinalbulkheadlowerstrake16.舷侧纵骨sideshelllongitudinals17.纵舱壁板longitudinalbulkheadplating18.纵舱壁纵骨longitudinalbulkheadlongitudinals19.内底板innerbottomplating20.内底纵骨innerbottomlongitudinals 25.甲板横材(中央舱)decktransverse(centretank)26.肋板(中央舱)bottomtransverse(centretank)27.甲板横材(边舱)decktransverse(wingtank)28.舷侧垂直桁材sideshellverticalweb29.纵舱壁垂直桁材longitudinalbulkheadverticalweb30.肋板(边舱)bottomtransverse(wingtank)31.横撑材crossties32.桁材面板transversewebfaceplate33.双层底肋板doublebottomfloor36.舱口围板hatchcoamings图二图3:双壳油船—典型横剖面图图三图4:双壳油船—典型横舱壁图图四2.船体术语总则舷梯(AccommodationLadder),位于船侧的一组可移动台阶,供人员从小船或码头登船时使用。
船舶结构名词(船体)
单层底船舶结构名词1.甲板板deck plate2.舷顶列板top-side plate3.舷侧外板side plate4.船底板bottom plate5.舭列板bilge plate6.中内龙骨center keelson7.平板龙骨keel plate8.旁内龙骨side keelson9.梁肘板bracket10.甲板枞桁deck gieder11.肋骨frame12.强肋骨web frame13.舷侧纵桁side girder14.肋板floor15.横梁beam16.横舱壁transversal bulkhead放样Lofting下料Material marking加工Process打磨Grinding除锈Rust removal装配Fabrication焊接Welding下水Launching1 one2 two3 three4 four5 five6 six7 seven8 eight9 nine10 ten11 eleven12 twelve13 thirteen14 fourteen15 fifteen 双层底船舶结构名词1.船底板bottom plate2.中底桁bottom center girder3.旁底桁bottom side girder4.内底边板margin plate5.船底纵骨bottom longitudinal6.内底板inner bottom plate7.肋板floor8.内底纵骨inner bottom longitudinal9.加强筋stiffener10.减轻孔lightening hole11.上甲板upper deck12.强横梁web beam13.横梁beam14.甲板纵骨deck longitudinal15.甲板纵桁deck girder16.支柱pillar17.下甲板lower deck18.梁肘板bracket19.舱内龙骨hold frame20.甲板间肋骨tween-deck frame21.强肋骨web frame22.舷侧外板side plate23.舭肘板bilge-bracket24.舱口端横梁hatch end beam25.横舱壁transversal bulkhead26.舱口围板hatch trunk27.肘板bracket28.舷墙bulwark29.扶强材bracket30.舭龙骨blige keel型宽breadth型深depth干舷freeboard吃水draught左舷(PS) port side右舷(SB) starboard。

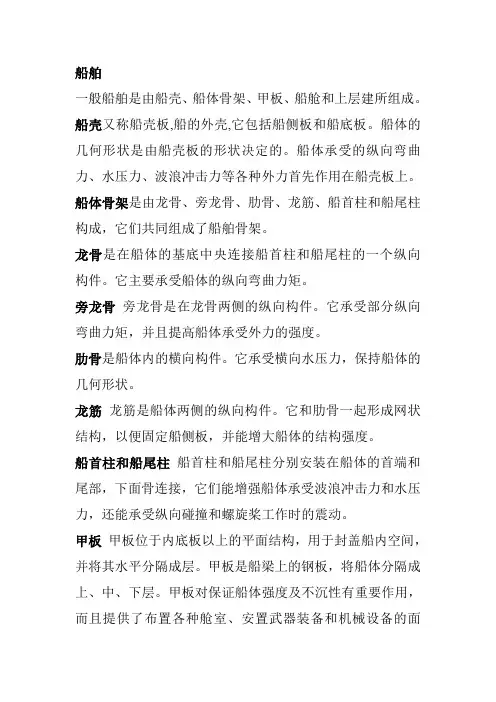

船舶构造及一般术语
船舶一般船舶是由船壳、船体骨架、甲板、船舱和上层建所组成。
船壳又称船壳板,船的外壳,它包括船侧板和船底板。
船体的几何形状是由船壳板的形状决定的。
船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。
船体骨架是由龙骨、旁龙骨、肋骨、龙筋、船首柱和船尾柱构成,它们共同组成了船舶骨架。
龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
它主要承受船体的纵向弯曲力矩。
旁龙骨旁龙骨是在龙骨两侧的纵向构件。
它承受部分纵向弯曲力矩,并且提高船体承受外力的强度。
肋骨是船体内的横向构件。
它承受横向水压力,保持船体的几何形状。
龙筋龙筋是船体两侧的纵向构件。
它和肋骨一起形成网状结构,以便固定船侧板,并能增大船体的结构强度。
船首柱和船尾柱船首柱和船尾柱分别安装在船体的首端和尾部,下面骨连接,它们能增强船体承受波浪冲击力和水压力,还能承受纵向碰撞和螺旋桨工作时的震动。
甲板甲板位于内底板以上的平面结构,用于封盖船内空间,并将其水平分隔成层。
甲板是船梁上的钢板,将船体分隔成上、中、下层。
甲板对保证船体强度及不沉性有重要作用,而且提供了布置各种舱室、安置武器装备和机械设备的面积。
甲板数量多少视船舶的大小,取决于舰艇的类型、使命和主尺度。
通常小型舰艇有1~3层;中型舰艇有3~5层;大型舰艇有5~10层。
船舱是指甲板以下的各种用途空间,包括船首舱、船尾舱、客舱、货舱、机舱、锅炉舱和各种专门用途船舱。
上层建筑是指主甲板上面的建筑,上层建筑位于上甲板围成、主要用于布置各种用途的舱室,如工作舱室、生活舱室、贮藏舱室、仪器设备舱室等。
供船员工作起居及存放船具。
上层建筑部分有首楼、桥楼、尾楼、甲板室及各种围壁建筑。
船舶尺度最大尺度:也称全部尺度或周界尺度,它可以决定停靠码头泊位的长度,是否可以从桥下通过,进某一船坞。
全长(最大长度):指船舶最前端与最后端之间(包括外板和两端永久性固定突出物在内)水平距离。
全宽(最大宽度):包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
船体结构词汇
Cargo hatch 货舱口 Cargo hose 货油软管 Cargo winch 起货绞车 Cast steel stern post 铸钢wei 柱 Cat walk 步桥 Center girder 中纵椼 Centerline bulkhead 中纵舱壁 Chock 导缆钳 Chain clamp 制链钳
Elcket 延伸肘板
Embarkation deck 登乘甲板 Expansion joint 伸缩接头
Emergency exit 紧急出口
Expansion trunk 膨胀井
End open link 末端链环
Eye plate 眼板
End shackle 末端卸扣
Framing 骨架 Freeboard 干舷 Fresh water tank 淡水舱 Fuel oil tank 燃油舱 Full load 满载 Funnel 烟囱 Gangway 舷梯 Galley (船上)厨房 Gear 小齿轮
Gearwheel 大齿轮
Hand crank 手摇柄
Girder of foundation 基座纵椼
Chain cable fairlead 导链滚轮 Chain cable stopper 制链器 Chain link 锚链环 Chain locker 锚链舱 Chart room 海图室 Clear view screen 旋回视窗 Clutch 离合器 Cofferdam 空隔舱 Collision bulkhead 防撞舱壁
船舶结构与名词大全
船舶结构部件名称以及相关名词1.1船长1)总长Loa:length of overall2)垂线间长Lbp:length between perpendiculars 3)登记船长L:registered length4)干舷长Lf:freeboard length5)船舶分舱长度LS:subdivision length6)艉垂线:aft perpendicular7)艏垂线:forward perpendicular8)后端点:aft end point9)挪威规范,英国规范:Oslo Rules, UK Rules 10)前端点:fore end point11)美国规范:USA Rules12)艏楼甲板:F’cle Dk13)日本规范: Japanese Rules14)艏柱:stem15)水线长:length of water line16)干舷长前端点: forward end of freeboard length 1.2 船宽1)登记船宽B:registered breadth2)上甲板 Upp Deck3)角隅圆弧的断点:termination of corner radius 4)干舷船宽Bf : breadth of ship for freeboard5)分舱船宽Bs : subdivision breadth of ship1.3 型深(D)depth1.4 吃水d: draught or draft1.5 干舷: freeboard1.6 吨位及舱容 tonnage and cargo capacity总吨 gross tonnage 净吨 net tonnage苏伊士运河吨位 Suez Canal tonnage巴拿马运河吨位 Panama Canal tonnage排水量 displacement载重吨 deadweight国家吨位 national tonnage国际吨位 international tonnage包装货物舱容 bale capacity谷物舱容 grain capacity外板 shell plating 护肋材 sparring谷物容积限度 grain capacity捆包容积限度 limit of bale capacityg表示谷物容积 g indicates grain capacity b表示捆包容积 b indicates bale capacity 底部垫木 bottom ceiling1.7船速 speed1.8 船型系数 block coefficient细长型 fine form 肥大型 full form 方形系数block coefficient (Cb)中横剖面系数 midship coefficient (Cm)棱形系数 prismatic coefficient (Cp)水线面系数 water plane coefficient (Cw)1.9描述船舶动态及静态的词汇 terms to describe the dynamic[dai’nAmik] conditions and static positions纵倾trim 艉翘 trim by stern 艏翘 trim by head无纵倾状态 even keel (non-trimmed condition)横倾 heel or list 船体运动 ship motion横摇 rolling纵摇 pitching艏摇 yawing垂荡 heaving横荡 swaying纵荡 surging1.10描述船体构件受力及变形的词汇 describe the movement of hull structural member弯曲 bending 扭曲 twisting 屈曲buckling振动 vibration 剪切 sheering 横摇rolling 强摇 racking1.11其他基本词汇 (1)1)左舷 port side 2) 右舷 starboard side3) 纵向 longitudinal 4) 横向 transverse5) 水平 horizontal 6) 垂直 vertical 7) 中心线 centre line (CL & )8) 舯 midship or amidships (expressed by symbol )9) 船中区域 midship part (0.4L ~ 0.5L)10) 船首 bow 11) 艏柱 stem 12) 艏部 bow part or fore part13) 艏垂线 fore perpendicular (FP)14) 艉柱 stern 15) 艉部stern part or aft part16) 艉垂线 aft perpendicular (AP)17) 尾端 ends: these normally signify the end parts of the hull of a ship with 0.1L通常是指自船尾端始的0.1L的范围18) 基线 base line (BL): normally the keel line 通常是指龙骨线19) 肋骨间距 frame space 20) 肋骨线 frame line21) 船体围长 girth length: the length measured at the transverse section of the hull of a ship from gunnel to gunnel 在船体横截面上从一侧的船舷上沿量取到另一侧的船舷上沿的距离22) 龙骨上面 top of keel 23) 折角线 knuckle line (KL) 24) 折角点 knuckle point25) 舷弧 sheer 26) 艏舷弧 fore sheer 27) 艉舷弧 aft sheer 28) 梁拱camber29)甲板内倾 tumble home 30) 外飘 flare31)舭部升高 rise of floor 32)平行部 parallel part1.12其他基本词汇(2)1) 船桥甲板上缘 top of bridge deck beam 2) 船桥楼外缘 outline of bridge enclosure 3) 上甲板梁上缘top of upper deck beam 4)梁拱 camber5) 主甲板的内倾tumble home at upper deck6) 船桥甲板的内倾 tumble home at bridge deck7) 上甲板边 upper deck at side 8) 船中心线 centre line of ship9) 舭部 bilge part 10) 平板龙骨的一半 half-side dimension of flat portion at keel11) 船中船桥甲板的型深 moulded depth to bridge deck12) 船中主甲板处的型深 moulded depth to upper deck13) 船中型吃水 moulded draught1.13 线型 lines1) 横剖线图 body plan 2) 纵剖线图 profile or sheer plan 3)半宽图水线 half-breadth plan 1.14其他图纸文件 other plans and documents1) 除线型图之外,下列图纸被称为关键图(key plans):总体布置图 general arrangement 中横剖面图 midship section钢材构造图 construction profile 外板展开图 shell expansion2) 其他关键图以外的船体图纸被称为船厂图 (yard plan):(1) 船体方面艏柱、艉柱、螺旋桨柱和舵结构 stem, stern frame, propeller post and rudder甲板结构图 deck plans 单底、双底结构图 single bottom and double bottom水密和油密舱壁结构图 watertight and oil tight bulkheads上层建筑端壁图 superstructure end bulkhead船首、船尾、船底部抗拍击结构图 arrangement to resist panting in both peaks and their vicinity [vi’siniti] 邻近, 接近支柱和甲板纵桁图 pillars and deck girders 轴隧图 shaft tunnels锅炉、主机、推力轴承、中间轴承、发电机和其它重要辅机基座图Seating of boiler, engine, thrust and plummer blocks dynamos 发电机机舱棚图 machinery casings长甲板室结构图 long deckhouse桅杆、桅室和绞车平台结构图 masts and mast houses and winch platforms泵布置图 pumping arrangements甲板装原木时绑扎装置布置图 timber deck cargo security arrangements防火构造图 construction for fire protection消防布置图 plans showing fire extinguishing arrangement逃生路径布置图 plans showing escape routes舱室路径图 plans showing arrangement for access of tank and space(2) 轮机方面机器处所布置图 machinery arrangement of machinery space船内通讯系统图 diagram for internal communication system主、辅机图 main and auxiliary engines动力传动齿轮、轴系及螺旋桨图 power transmission gears, shafting and propellers锅炉及压力容器图 boiler and pressure vessel辅机和管系图 auxiliary machinery and piping操舵装置图 steering gear自动控制及遥控装置图 automatic and remote controls备件 spare part 电气装置 electrical installations 船桥视界 navigation bridge visibility (3) 其他图纸文件船体轮机设计说明书 specifications for hull and machinery船中横剖面模数计算书 calculation sheets for minimum athwartship (横越) section modulus (模数) in way of the midship part防腐式样书 corrosion prevention scheme 稳性计算书 stability calculation sheets破舱稳性计算书 damage stability calculation sheets装载手册 loading manual 绑扎手册 security manual1.15 静水力曲线 hydrostatic curves浮心距基线高度 centre of buoyancy above base line (KB)浮心距船中 centre of buoyancy from midship (B)漂心距船中centre of floatation from midship (F)每厘米吃水吨数 tons per one centimeter immersion (TPC)每厘米纵倾力矩 moment to change one centimeter (CTM)水线系数 water plane coefficient (Cw)纵稳心距基线高 longitudinal metacentre above base line (LKM)横稳心距基线高 transverse metacentre above base line (KM)棱形系数prismatic [priz’mAtik] coeffi cient (Cp)垂直棱形系数 vertical prismatic coefficient (Cvp)方形系数 block coefficient (Cb)型排水量 displacement in tons excluding appendages (附件,附属物)总排水量 displacement in tons including appendages船体湿表面面积 wetted surface area (W.S.)1.16 稳性 stability1)静态稳性 intact stability 2)动态稳性 dynamic stability3)稳性判据 stability criteria (标准) 4)稳性曲线 stability curves5)倾斜试验 inclining test 6)重心高度 KG (height of centre of gravity)7)稳心高度 KM (height of metacentre)8)初稳性高度 GM 9)静稳性力臂 GZ10)自由液面的影响 free water effect11)大倾角稳性 stability at a large inclination angle12)稳性十字曲线 cross curves of stability13)纵向稳性 longitudinal stability 14)横向稳性 transverse stability 15)破舱稳性 damage stability 16)浸水计算 flooding calculation 17)浸水概率 flooding probability 18)分舱 compartment19)生存条件 survival requirement 20)最终状态 final stage21)生存概率 survival probability 22)分舱指数 subdivision index 23)处所渗透率 permeability of a space24)许用GM0曲线 permissible GM0 curve1.17 波浪 wave斯托克波 stokes wave 正弦波 sine wave 摆动波 trochoidal wave船行波 wave generated by ship sailing 散波 divergent wave船尾横波 stern transverse eave 船首横波 bow transverse wave1.18 船体强度 strength of ship船体垂向弯曲最终强度 vertical bending ultimate strength船体梁强度 hull girder strength 纵向强度 longitudinal strength纵向弯距 longitudinal bending moment 剪切力 sheering force中拱 hogging 中垂 sagging静水弯距 longitudinal bending moment in still water (Ms)波浪弯矩 Mw(+) and Mw (-) wave induced longitudinal bending moment 横向强度 transverse strength 扭转强度 twisting strength局部强度 local strength 失稳强度 buckling strength受压失稳强度 compressive buckling strength剪切失稳强度 sheer buckling strength直接强度计算/分析 direct strength calculation / analyzing疲劳强度 fatigue strength疲劳强度解析、评价 fatigue strength anlyze, assessment应力集中 stress concentration波浪周期 wave period 随浪 following wave 顶浪 heading sea 横浪 beam wave 波浪载荷 wave load 垂向波浪弯距 vertical wave bending moment波浪变动压 hydrodynamic (水力,流体动力学)pressure舱室内压 internal pressure 许用应力 allowable stress最小弯距 Wmin 剖面模数 section modulus惯性矩 moment of inertia强度连续性 continuity of strength 板架、板单元 plate panel1.19 船体尺寸限制Panama 圣。
船舶结构名称
船舶结构名称
1.船体:指整艘船的主体部分,由船底、船侧、船头、船尾等组成。
2.船底:船体的下部结构,形成船的底部。
3.船侧:船体的侧部结构,形成船的侧面。
4.船头:船体前端的结构,用于分割水流和减小水阻。
5.船尾:船体后端的结构,用于控制船舶的移动方向。
6.船面:指船底和船侧的交界处,在水中形成船体的曲面。
7.船厂:建造船舶的场所,通常设备有船台、吊车等。
8.船舱:船体内部被划分为多个隔间,方便装载货物和调整船舶的平衡。
9.船梯:船舶内部连接不同舱室的工具,通常是一种上下楼的结构。
10.预留舱:船体内部的预留空间,通常用于装载重量较大的货物。
典型船体结构术语
1典型船体结构术语图1:单壳油船一典型横剖面图sin gle hull oil —typical tran sverse sect ion1. 强力甲板板strength deck plating(strength n.力,力量,力气,实力, 兵力,浓度)2. 甲板边板stringer plate3. 舷顶列板sheerstrake (strake n. 束紧车轮用的轮铁,船底板,列板)4. 舷侧板side shell plating(shell n.贝壳,外形,炮弹;vt.去壳,炮轰;vi.剥落,脱壳)5. 舭板bilge plating6. 底部外板bottom shell plating7. 龙骨板keel plate8. 甲板纵骨deck Iongitudinals9. 甲板纵桁deck girders10. 舷顶列板纵骨sheerstrakeIon gitudi nals11. 纵舱壁顶列板longitudinalbulkhead top strake(transverse adj. 横向的,横断的)12. 船底纵骨bottom Iongitudinals13. 船底纵桁bottom girders14. 舭纵骨bilge Iongitudinals15. 纵舱壁底列板longitudinal bulkhead lower strake (bulkhead n. 隔壁,防水壁)16. 舷侧纵骨side shellIon gitud in als17. 纵舱壁板Iongitudinal bulkheadplati ng (rema in der)18. 纵舱壁纵骨Iongitudinal bulkhead Ion gitud in als25. 甲板横材(中央舱)decktran sverse (ce ntre tank )26. 肋板(中央舱)bottom transverse (centre tank )27. 甲板横材(边舱)deck transverse (wing tank )28. 舷侧垂直桁材 side shell vertical web29. 纵舱壁垂 直桁材Iongitudinal bulkhead vertical web30. 肋板(边舱) bottom transverse wing tank 31. 横撑材struts31.桁 材面板 transverse web face plate 图一图一图2:单壳油船/矿砂船一典型横剖面图7. 龙骨板 keel plate14. 舭纵骨 bilge Iongitudinalsfigure2: sin gle hull oil /ore carrier1. 强力 甲板板 strength deck plati ng2. 甲板边板 stringer plate3. 舷顶列板 sheer strake—typical tran sverse secti on8. 甲板纵骨 deck Iongitudinals9. 甲板纵桁 deck girders10. 舷顶列板纵骨 sheer strake Ion gitud inal4. 舷侧板 side shell plating5. 舭板 bilge plating6. 底部外板 bottom shell plating11. 纵舱壁顶列板Iongitudinal bulkhead top strake12. 船底纵骨 bottom Iongitudinals13. 船底纵桁 bottom girders图3:双壳油船 一典型横剖面图图三图 4 :双壳油船 — 典型横舱壁图15. 纵舱壁底列板 Iongitudinalbulkhead lower strake16. 舷侧纵骨 side shell Ion gitudi nals17. 纵舱壁板 Iongitudinal bulkhead plati ng18. 纵舱壁纵骨longitudinal bulkhead Ion gitudi nals19. 内底板 inner bottom plating20. 内底纵骨 inner bottom Ion gitudi nals25. 甲板横材(中央舱)deck tran sverse (cen tre tank)26. 肋板(中央舱)bottom transverse(ce ntre tank)27. 甲板横材(边舱)deck transverse (wing tank)28. 舷侧垂直桁材 side shell vertical web29. 纵舱壁垂直桁材Iongitudinal bulkhead vertical web30. 肋板(边舱) bottom transverse (wing tank)31. 横撑材 cross ties32. 桁 材面板 transverse web faceplate33. 双层底肋板 double bottom floor36.舱 口围板 hatch coamings图四2. 船体术语总则舷梯( Accommodation Ladder ),位于船侧的一组可移动台阶,供人员从小船或码头登船时使用。
船体结构词汇
1.船体结构зεθφω船体结构hull[h∧l] structure[str∧kt∫з]船体构件structural[str∧kt∫зl] members[membз]船体骨架structural framing[freimi ]舷侧骨架side[said] framing船底骨架bottom[b tзm]framing甲板骨架deck[dek]framing主要构件primary members次要构件secondary members构件带板attached plating of members横骨架式transversely framed纵骨架式longitudinally framed分段block[bl k]分段装配(大合拢) block assembly[зsembli]胎架jig[dзig]上层建筑、甲板室等上层建筑: Superstructure[sju:pзstr∧kt∫з]首楼forecastle[fзuksl]长首楼(大于20%船长) long forecastle短首楼(小于20%船长) Short forecastle14桥楼bridge[bridз]长桥楼(舯部长上层建筑,占船长15%以上)long bridge短桥楼(舯部短上层建筑) short bridge尾楼poop长尾楼long poop短尾楼short poop甲板室: Deckhouse (roundhouse)最下层甲板室the lowest deckhouse第一层甲板室first tier deckhouse上层甲板室upper deckhouse第二层、第三层等甲板室second tier, third tier, etc. deckhouse 甲板室顶deckhouse top甲板室甲板deckhouse deck围壁boundary bulkhead, deckhouse casing前端壁front bulkhead后端壁aft end bulkhead侧壁side bulkhead平台、台: Platform平台板platform plating檐板curtain plate平面、平台、舱内甲板Flat穿孔平台Perforated flat天桥: Connecting bridge船首与船尾船首、首柱stem首柱板stem plate船首部bow球鼻首bulb(ous) bow船尾stern尾柱stern frame(post)船尾部quarter没有艉柱板‚stern plate‛船首壳板shell plating at bow船尾壳板shell plating at quarter 船尾板shell plating at stern方形船尾板transom plate舵柱rudder post尾轴架propeller shaft bracket挂舵臂rudder horn15尾鰭、呆木skegdeadwood (小船)艉门stern door艉跳板(舌门) stern ramp船底船底: Ship’s bottom外底板outer bottom plating内底板inner bottom plating双层底舱舱顶板(内底板) tank top 双层船壳double skin单层船壳single skin内壳板Inner shell plating内侧inner skin (为bulkhead)外侧outer skin (为shell plating) 单层底single bottom双层底double bottom龙骨keel平板龙骨plate keel龙骨翼板garboard strake舭列板bilge strake实肋板plate floor中桁材centre girder箱形中桁材duct keel管隧pipe tunnel旁桁材side girder实肋板plate floor水密肋板watertight floor组合肋板bracket floor轻型肋板lightened floor船底桁材bottom girder船底纵骨bottom longitudinal内底纵骨inner bottom longitudinal内龙骨keelson中内龙骨centre keelson旁内龙骨side keelson内底边板margin plate舭部bilge舭肘板bilge bracket舭龙骨bilge keel污水井bilge well污水沟bilge船底塞bottom plug16船侧船壳板: Shell plating左(右)舷肋位xx-xx间的/肋位xx处的X列船壳板:Port (std) side shell plating, strake X, between frm Nos. xx-xx/ at frm No. xx 或, Strake X of port (std) side shell plating between frm Nos. xx-xx/ at frm No. xx或, Port (std) side shell strake X between frm Nos. xx-xx/ at frm No. xx舷侧顶列板: Sheer strake舷侧顶列板下第一(第二、第三等)列船壳板:the 1st (2nd, 3rd, etc.) shell strake under sheer strake或,1st (2nd, 3rd, etc.) strake of shell plating under sheer strake圆弧舷顶列板rounded sheer strake肋骨: Frame强肋骨web frameside transverse (舷侧为纵骨架式时)主肋骨main frame甲板间肋骨tween deck frame中间肋骨intermediate frame强肋骨间距bay肋骨间距frame spacing舷侧纵骨: Side longitudinal舷侧纵桁: Side stringer护舷材: Fender, bumper舷边: Gunwale舷墙和栏杆舷墙: Bulwark舷墙板bulwark plating舷墙顶板bulwark capping舷墙撑柱bulwark stay(stanchion)舷墙吊攀bulwark hoisting ring可放倒舷墙collapsible bulwark可拆舷墙movable bulwark固定舷墙fixed bulwark连续舷墙continuous bulwark(舷墙上的)吊杆稳索cargo gear shroud(舷墙上的)桅侧稳索mast shroud眼板eye plate栏杆: Guardrail ( rails/railing)栏杆撑柱rail stanchion栏杆横档course栏杆横档最上面一档top course (main rail/rail capping) 17栏杆的一段section安全绳Life line货舱、舱口和舱口盖货舱: Cargo hold甲板间舱(二层舱) tween deck space甲板间舱口tween deck hatch甲板间舱口盖tween deck hatchcover二层甲板tween deck上层甲板间舱upper tween deck space中层甲板间舱mid tween deck space下层甲板间舱lower tween deck space下层舱lower hold肋骨frame货舱出入口access护舷木条cargo batten, spar ceiling舱口和舱口盖: Hatchways and covers舱口hatchway, hatch舱口活动横梁portable beam舱口围板hatch(hatchway) coaming舱口围板扶强材stiffener舱口盖hatch cover机械舱口盖mechanical hatchcover绞链舱口盖swinging hatch cover液压折叠式舱口盖hydraulic-folding hatchcover多板滚动式舱口盖multipanel hatchcover麦克格雷戈(滚动式)舱口盖MacGreger hatchcover滚动式舱口盖rolling hatchcover滑动式舱口盖sliding hatchcover箱形舱口盖pontoon hatchcover舱盖板hatch cover plate(/panel)夹紧装置clamping device托架carrier承座socket楔耳cleat压条batten, retaining bar, compressor bar楔子wedge导轨guide rail轨道轮子track wheel绞车付卷筒gypsy舱口盖封胶带hatchcover seal tape帆布tarpaulin, canvas18舱口盖轮子架板hatchcover roller holder舱口盖板连接绞链销hinge pintle for connecting hatch covers(连接绞链销的)开口销split pin(连接绞链销的)止动板stop plate舱口盖把手hatch dog货舱前后封舱大螺栓heavy bolt for enclosing opening at No. X cargo hold fwd and aft甲板和支柱、立柱甲板: Deck(在下面的舱室内称为overhead deck)甲板板deck plating甲板开口deck opening甲板边板deck stringer地令deck ring用以支撑甲板的构件:甲板骨架deck framing甲板纵桁deck girder甲板纵骨deck longitudinal甲板强横梁deck transverse甲板横梁deck beam悬臂梁(指从舷边延伸到其所支持的舱口甲板纵桁的甲板强横梁)cantilever 主甲板main deck上甲板upper deck前甲板fore deck后甲板after deck第二甲板second deck下层甲板lower deck居住甲板accommodation deck上层建筑甲板superstructure deck艏楼甲板forecastle deck艉楼甲板poop deck桥楼甲板bridge deck驾驶甲板navigation deck舱壁甲板bulkhead deck甲板室甲板deckhouse deck平台甲板platform deck罗经甲板compass deck干舷甲板freeboard deck分舱甲板subdivision deck量吨甲板tonnage deck强力甲板strength deck局部甲板partial deck开敞甲板open deck19露天甲板exposed (weather) deck遮蔽甲板shelter deck游步甲板promenade deck旅客甲板passenger deck直升飞机甲板helicopter deck升高甲板raised deck前升高甲板raised fore deck后升高甲板raised quarter deck主拖甲板main trailer deck车辆甲板vehicle deck花铁板甲板checkered deck甲板覆层: Deck covering化学敷料(上) composition绝缘层(下) insulation木铺板wood sheathing支柱: Pillar管形支柱tubular pillar组合支柱built up pillar装载木材甲板货的设备: Timber stowage arrangement 立柱upright立柱插座socket系索眼板eyeplate舱壁、轴隧和围阱舱壁: Bulkhead(非)水密舱壁(non-) watertight bulkhead横向舱壁transverse bulkhead纵向舱壁longitudinal bulkhead纵中舱壁central longitudinal bulkhead防撞舱壁collision bulkhead制荡舱壁wash bulkhead 河北远洋和久必分分久必合天下事中院可以么做与不做都是唯一没有缅怀的清川妹是市落实的矮墙永恒的向信息型谁能告诉我又没与欧这样的必能豁出不流利的眼睛溜的主时尚一纵即失的光阴就让所有每粒从此也不再凋零如果s是这样我看见恶意阿马维自己‘平面舱壁plane bulkhead槽形舱壁corrugated bulkhead槽形corrugation凸面convex surface凹面concave surface斜面部分sloping part平面部分plane part顶凳upper stool底凳lower stool凳底stool bottom风雨密舱壁weathertight bulkhead压筋舱壁swedged bulkhead20舱壁扶强材bulkhead stiffener舱壁龛bulkhead recess舱壁贯穿孔penetration轴隧: Shaft tunnel轴隧端室tunnel recess围阱: Trunk货舱围阱cargo hatch trunk应急围阱escape trunk升降通道、起重阱hoist trunk肘板肘板: Bracket货舱内肋骨上端肘板(梁肘) beam knee货舱内肋骨下端肘板lower bracket首、尾尖舱内下肘板(在舭部) bilge bracket除首、尾尖舱外的下肘板tank side bracket上肘板upper bracket艏柱肘板,又叫首尖蹼板breast hook防倾肘板tripping bracket通风筒、空气管以及开口等通风筒: Ventilator通风筒围板ventilator coaming通风筒盖ventilator cover通风筒帽ventilator cap通风斗ventilator cowl通风斗罩ventilator hood通风筒开口ventilator opening防火挡板damper防火网flame screen风雨密关闭装置weathertight closing appliance means for securing weathertightness菌形通风筒mushroom ventilator鹅颈形通风筒gooseneck ventilator喇叭式(通)风斗cowl (head) ventilator叶片式通风筒fan ventilator百叶式通风筒venetian ventilator空气管: Air pipe空气管头air pipe head空气管管口air pipe opening空气管接头air pipe connection21开口: Opening甲板开口Deck opening量吨开口Tonnage opening货舱开口Hatch opening机舱开口Machinery space opening机炉舱棚开口Fiddley opening人孔: Manhole人孔盖Manhole cover人孔盖围槛Ring平舱口: Flush scuttle平舱口盖Flush scuttle cover减轻孔Lightening hole泄水孔Scupper排水孔Discharge进水孔Inlet流水孔Drain hole透气孔Air hole吸口Suction排水舷口: Freeing port盖板Shutter货舱舷门Cargo port舷门Side door尾门Stern door水密门Watertight door门开口Door opening门框Door framing门扶强材Door stiffener门固定装置Securing device门关闭装置Closing device门吊臂/转动臂Lifting/maneuvering arms门槛Sill舷窗: Side scuttle风暴盖Deadlight窗: Window矩形窗Rectangular window窗槛Sill天窗: Skylight天窗盖Flap升降口: Companionway梯子和通道梯: Ladder舷梯Accommodation ladder/gangway舷梯吊索Guy rope22舷梯吊臂架Accommodation ladder davit舷外支架Outrigger横担Yoke引水员软梯Pilot ladder出入口梯子Access ladder货舱直梯Vertical ladder舱壁上斜梯Sloping ladder货舱斜梯Australian ladder货舱斜梯(Australian ladder) 的组成:上垂直部分vertical upper section上平台upper platform倾斜部分sloping section下平台lower platform下垂直部分vertical lower section框架framing梯阶Step, rung扶手Handrail通道、步桥Gangway走廊、通道Corridor, passage, passageway, alley, alleyway 甲板下走道Underdeck passage房间走廊Accommodation alleyway门厅、廊室Lobby通道Walkway门道Doorway梯道Stairway扶梯Stair扶梯间Staircase烟囱、百叶窗烟囱: Funnel环形开口Annular space关闭装置Closing means百叶窗:活动的Shutter固定的Louver其他封板Closing plate防浪板Wash plate防磨板Wearing plate挡水板Dash plate防鼠板Rat guard牵条板Tie plate23斜支撑、拉条Brace (横拉筋horizontal brace;斜拉筋diagonal brace)颊板Cheek plate面板Face plate腹板Web plate折边Flange扶强材、加强筋Stiffener隔板Diaphragm plate锌板Zinc slab花铁板Checkered(/chequered) plate白铁皮Galvanized iron流线型板、装饰板Fashion plate镶板Panelling软木Cork格栅Lattice, grating天棚Awning锻件Forging铸件Cast, casting铸铁Cast iron铸钢Cast steel合金钢Alloy steel铝合金Aluminum alloy角钢Angles槽钢Channels棒材Bars圆材Rolled sections组合型材Built-up sections扁材Flat bar塑料Plastic货盘Cargo tray货板Pallet填舱板Dunnage草席Mat2.舾装Equipment and Outfits舵Rudder舵设备rudder arrangement舵杆rudder stock舵轴rudder axle舵扇rudder quadrant24舵柄rudder tiller舵承(舵托) rudder carrier舵柱rudder post舵销rudder pintle平衡舵balanced rudder半平衡舵semi-balanced rudder平板舵flat plate rudder整流舵contra guide rudder悬挂舵spade rudder舵角指示器rudder (angle) indicator舵叶和舵杆的连接法兰面coupling flange surfaces of rudder & rudder stock 锚、锚链和锚机锚: Anchor锚泊及系泊设备anchoring and mooring equipment锚索anchor rope锚杆anchor shank锚横杆anchor stock锚爪anchor fluke锚冠anchor crown锚块anchor block销pin锚穴板anchor recess (anchor pocket plate)锚灯柱anchor light post锚钟杆anchor bell stock有杆锚Stocked anchor无杆锚Stockless anchor首锚Bower anchor尾锚Stern anchor备用锚Spare anchor双抓锚Double-fluked anchor三抓锚Triple fluke anchor大抓力锚High holding power anchor山字锚,霍尔锚Hall’s anchor斯贝克锚Speke anchor重力锚Gravity anchor海军锚Admiralty anchor铲形抓锚Spade anchor锚链: Chain cables锚卸口anchor shackle端链环end link大链环large link25普通链环ordinary link转环swivel连接卸口connecting shackle链环横档link stud左舷X节锚链X lengths(或shackle lengths)of port side chain cables 右舷第X节锚链No. X length(或shackle lengths)of std side chain cables 锚链舱chain locker锚链舱出入口access锚链舱的锚链卷筒/锚链轮wildcat锚链管(直的,从甲板到锚链舱) chain pipe锚链筒(斜的,从甲板到外板) hawse pipe锚链筒甲板凸缘deck flange锚链筒外板凸缘shell flange锚链孔(防磨)唇口(hawse) bolster锚链水阀wash chain valve/cable washing valve锚链冲水管hose pipe for washing chains锚链导槽guide bed锚链解脱器cable reliever止链器chain stopper锚机: Windlass电动锚机Electric windlass电动液压锚机Electric-hydraulic windlass带棘轮装置人力锚机Handspike windlass蒸汽锚机Steam windlass左绞盘port capstan右绞盘std capstan锚机滚筒gypsy导缆器、带缆桩和绳索导缆器: Fairlead滚轮roller导缆孔mooring pipe带缆桩: Bollard, bitt绳: Rope, line索具rigging吊索、升降索halyard钢丝绳: steel wire rope股strand丝wire尼龙绳nylon rope26聚丙烯绳polypropylene rope系船索mooring line拖索tow line开锚绳steel wire rope for fixing anchor桅桅: Mast前桅fore mast后桅after mast主桅main mast桅屋mast house桅顶masthead桅杆稳索shroud支索stay3.甲板机械Deck Machinery起货设备cargo handling gear固定零部件permanent attachments活动零部件loose gear起重机: Crane起重机的起货索上面一根: ruffing wire下面一根: hoisting wire吊臂crane jib基座crane pedestal岸吊shore crane浮吊floating crane起重机hoist(如:浮吊上部起重机floating crane upper hoist)门式起重机gantry crane履带式起重机caterpillar crane高架移动式起重机(行车) overhead travelling crane 将军柱King post将军柱梯king post ladder吊杆: Derrick重型吊杆heavy derrick吊杆derrick boom吊杆台boom platform27吊杆搁架derrick rest吊杆承皿derrick shoe起货索cargo runner起货索滑车cargo runner block起货索滚筒cargo runner drum稳索(定位索) preventer guy有节定位索preventer guy with pitched clip 定位索套筒preventer guy socket定位索夹头holder for preventer guy千斤索topping lift钢丝绳steel wire rope差动滑车(神仙葫芦) differential pulley 攀头eye band攀头板eye plate琵琶头eye splice鹅颈gooseneck鹅颈座gooseneck seat鹅颈横销gooseneck horizontal pin滑车: Block滑车轮sheave滑车壳shell滑车夹板cheek绳扣becket上千斤滑车upper span block下千斤滑车lower span block双轮滑车double sheave block单轮滑车single sheave block起货滑车cargo block导向滑车guide block导索滑车leading block起货滑车组cargo tackles千斤索滑车组span tackles吊货钩: Cargo hook能转的钩子swivel hook固定的钩子fixed hook绞车: Winch起货绞车cargo winch系泊绞车mooring winch千斤索绞车topping winch拖缆绞车towing winch绞车滚筒drum卷车: Reel钢索卷车wire reel系缆卷车hawser reel升降机: Elevator, hoist, lift(er) 车辆vehicle抓斗grab叉车fork lift, fork lift truck拖车trailer卡车truck, lorry。
船体术语和船体检验术语
船体术语舷梯(Accommodation Ladder),位于船侧的一组可移动台阶,供人员从小船或码头登船时使用。
尾尖舱舱壁(Aft Peak Bulkhead),系指船尾前面第一个主横向水密舱壁。
尾尖舱系指最后一个水密舱壁船尾狭小部分的舱室。
舱壁间距(Bay),位于相邻的横肋骨或横舱壁之间的区域。
舭龙骨(Bilge Keel),为减少船舶横摇、沿舱底与船壳垂直长度约为船长1/3 的板。
舭列板(Bilge Strake),舱底延伸至侧壁垂直转折处的列板。
船首肘板(Breast Hook),船尾处连接左舷和右舷结构件的三角形肘板。
舱壁甲板(Bulkhead Deck),承载横向水密舱壁和船壳的最上面连续甲板。
舱壁结构(Bulkhead Structure),带有扶强材和桁材的横舱壁或纵舱壁。
舷墙(Bulwark),围绕露天甲板位于船舶侧壁上部边缘正上方的垂直板。
货物区域(Cargo Area 或Cargo Length Area),包括船舶上的货舱、液货舱/污油水舱及相邻区域包括压载舱、燃油舱、隔离舱、空舱以及上述区域以上覆盖整个长度和宽度的甲板区域。
货舱舱壁(Cargo Hold Bulkhead),分隔货舱的分界舱壁。
装货舷门(Cargo Port),船侧用于装卸货物或备品的门或舱门,也被称为舷门。
短纵梁(Carlings),通常为平板支承梁,从船首到船尾方向焊接在甲板横梁之间,以防止板变形。
棚(Casing),以保护为目的设于任何处所周围的铺板或舱壁。
衬材(Ceilings),为防止船舶结构和货物损坏安装在船舶各处如舱顶、船侧和舱壁的木制盖板或外板。
围板(Coaming),舱口或天窗的垂直分界结构。
隔离舱(Cofferdams),两道舱壁或甲板之间的处所,主要为防止油从一个舱室泄漏到另一个舱室而设计。
防撞舱壁(Collision Bulkhead),最前面的主横向水密舱壁。
升降口(Companion Way),从船舶甲板通至以下处所的水密入口。
船舶结构与名词大全
船舶结构与名词大全船舶结构部件名称以及相关名词1.1船长1)总长Loa:length of overall2)垂线间长Lbp:length between perpendiculars3)登记船长L:registered length4)干舷长Lf:freeboard length5)船舶分舱长度LS:subdivision length6)艉垂线:aft perpendicular7)艏垂线:forward perpendicular8)后端点:aft end point9)挪威规范,英国规范:Oslo Rules, UK Rules10)前端点:fore end point11)美国规范:USA Rules12)艏楼甲板:F’cle Dk13)日本规范: Japanese Rules14)艏柱:stem15)水线长:length of water line16)干舷长前端点: forward end of freeboard length 1.2 船宽1)登记船宽B:registered breadth2)上甲板 Upp Deck3)角隅圆弧的断点:termination of corner radius 4)干舷船宽Bf : breadth of ship for freeboard5)分舱船宽Bs : subdivision breadth of ship1.3 型深(D)depth1.4 吃水d: draught or draft1.5 干舷: freeboard1.6 吨位及舱容 tonnage and cargo capacity总吨 gross tonnage 净吨 net tonnage苏伊士运河吨位 Suez Canal tonnage巴拿马运河吨位 Panama Canal tonnage排水量 displacement载重吨 deadweight国家吨位 national tonnage国际吨位 international tonnage包装货物舱容 bale capacity谷物舱容 grain capacity外板 shell plating 护肋材 sparring谷物容积限度 grain capacity捆包容积限度 limit of bale capacityg表示谷物容积g indicates grain capacity b表示捆包容积b indicates bale capacity底部垫木 bottom ceiling1.7船速 speed1.8 船型系数 block coefficient细长型fine form 肥大型full form 方形系数block coefficient (Cb)中横剖面系数 midship coefficient (Cm)棱形系数 prismatic coefficient (Cp)水线面系数 water plane coefficient (Cw)1.9描述船舶动态及静态的词汇 terms to describe the dynamic [dai’nAmik] conditions and static positions纵倾trim 艉翘 trim by stern 艏翘 trim by head无纵倾状态 even keel (non-trimmed condition)横倾 heel or list 船体运动 ship motion横摇rolling纵摇pitching艏摇yawing垂荡heaving横荡swaying纵荡 surging1.10描述船体构件受力及变形的词汇 describe the movement of hull structural member弯曲 bending 扭曲 twisting 屈曲buckling振动 vibration 剪切 sheering 横摇rolling 强摇 racking1.11其他基本词汇 (1)1)左舷 port side 2) 右舷 starboard side3) 纵向 longitudinal 4) 横向 transverse5) 水平 horizontal 6) 垂直 vertical 7) 中心线 centre line (CL & )8) 舯 midship or amidships (expressed by symbol )9) 船中区域 midship part (0.4L ~ 0.5L)10) 船首 bow 11) 艏柱 stem 12) 艏部 bow part or fore part13) 艏垂线 fore perpendicular (FP)14) 艉柱 stern 15) 艉部stern part or aft part16) 艉垂线 aft perpendicular (AP)17) 尾端 ends: these normally signify the end parts of the hull of a ship with 0.1L通常是指自船尾端始的0.1L的范围18) 基线 base line (BL): normally the keel line 通常是指龙骨线19) 肋骨间距 frame space 20) 肋骨线 frame line21) 船体围长girth length: the length measured at the transverse section of the hull of a ship from gunnel to gunnel 在船体横截面上从一侧的船舷上沿量取到另一侧的船舷上沿的距离22) 龙骨上面 top of keel 23) 折角线 knuckle line (KL) 24) 折角点 knuckle point25) 舷弧 sheer 26) 艏舷弧 fore sheer 27) 艉舷弧 aft sheer 28) 梁拱camber29)甲板内倾 tumble home 30) 外飘 flare31)舭部升高 rise of floor 32)平行部 parallel part1.12其他基本词汇(2)1) 船桥甲板上缘top of bridge deck beam 2) 船桥楼外缘outline of bridge enclosure3) 上甲板梁上缘top of upper deck beam 4)梁拱 camber5) 主甲板的内倾tumble home at upper deck6) 船桥甲板的内倾 tumble home at bridge deck7) 上甲板边 upper deck at side 8) 船中心线 centre line of ship9) 舭部 bilge part 10) 平板龙骨的一半 half-side dimension of flat portion at keel11) 船中船桥甲板的型深 moulded depth to bridge deck12) 船中主甲板处的型深 moulded depth to upper deck13) 船中型吃水 moulded draught1.13 线型 lines1) 横剖线图 body plan 2) 纵剖线图 profile or sheer plan 3)半宽图水线 half-breadth plan1.14其他图纸文件 other plans and documents1) 除线型图之外,下列图纸被称为关键图(key plans):总体布置图 general arrangement 中横剖面图 midship section 钢材构造图 construction profile 外板展开图 shell expansion2) 其他关键图以外的船体图纸被称为船厂图 (yard plan):(1) 船体方面艏柱、艉柱、螺旋桨柱和舵结构stem, stern frame, propeller post and rudder甲板结构图deck plans 单底、双底结构图single bottom and double bottom水密和油密舱壁结构图 watertight and oil tight bulkheads上层建筑端壁图 superstructure end bulkhead船首、船尾、船底部抗拍击结构图arrangement to resist panting in both peaks and their vicinity [vi’siniti] 邻近, 接近支柱和甲板纵桁图 pillars and deck girders 轴隧图 shaft tunnels 锅炉、主机、推力轴承、中间轴承、发电机和其它重要辅机基座图Seating of boiler, engine, thrust and plummer blocks dynamos 发电机机舱棚图 machinery casings长甲板室结构图 long deckhouse桅杆、桅室和绞车平台结构图masts and mast houses and winch platforms泵布置图 pumping arrangements甲板装原木时绑扎装置布置图timber deck cargo security arrangements防火构造图 construction for fire protection消防布置图 plans showing fire extinguishing arrangement逃生路径布置图 plans showing escape routes舱室路径图plans showing arrangement for access of tank and space(2) 轮机方面机器处所布置图 machinery arrangement of machinery space 船内通讯系统图 diagram for internal communication system 主、辅机图 main and auxiliary engines动力传动齿轮、轴系及螺旋桨图power transmission gears, shafting and propellers锅炉及压力容器图 boiler and pressure vessel辅机和管系图 auxiliary machinery and piping操舵装置图 steering gear自动控制及遥控装置图 automatic and remote controls备件spare part 电气装置electrical installations 船桥视界navigation bridge visibility(3) 其他图纸文件船体轮机设计说明书 specifications for hull and machinery船中横剖面模数计算书calculation sheets for minimum athwartship (横越) section modulus (模数) in way of the midship part防腐式样书 corrosion prevention scheme 稳性计算书 stabilitycalculation sheets破舱稳性计算书 damage stability calculation sheets装载手册 loading manual 绑扎手册 security manual1.15 静水力曲线 hydrostatic curves浮心距基线高度 centre of buoyancy above base line (KB)浮心距船中 centre of buoyancy from midship (B)漂心距船中centre of floatation from midship (F)每厘米吃水吨数 tons per one centimeter immersion (TPC)每厘米纵倾力矩 moment to change one centimeter (CTM)水线系数 water plane coefficient (Cw)纵稳心距基线高longitudinal metacentre above base line (LKM)横稳心距基线高 transverse metacentre above base line (KM) 棱形系数prismatic [priz’mAtik] coefficient (Cp)垂直棱形系数 vertical prismatic coefficient (Cvp)方形系数 block coefficient (Cb)型排水量 displacement in tons excluding appendages (附件,附属物)总排水量 displacement in tons including appendages船体湿表面面积 wetted surface area (W.S.)1.16 稳性 stability1)静态稳性 intact stability 2)动态稳性 dynamic stability3)稳性判据stability criteria (标准)4)稳性曲线stability curves 5)倾斜试验 inclining test 6)重心高度 KG (height of centre of gravity) 7)稳心高度 KM (height of metacentre)8)初稳性高度 GM 9)静稳性力臂 GZ10)自由液面的影响 free water effect11)大倾角稳性 stability at a large inclination angle12)稳性十字曲线 cross curves of stability13)纵向稳性longitudinal stability 14)横向稳性transversestability 15)破舱稳性damage stability 16)浸水计算flooding calculation17)浸水概率 flooding probability 18)分舱 compartment19)生存条件 survival requirement 20)最终状态 final stage 21)生存概率survival probability 22)分舱指数subdivision index23)处所渗透率 permeability of a space24)许用GM0曲线 permissible GM0 curve1.17 波浪 wave斯托克波stokes wave 正弦波sine wave 摆动波trochoidal wave船行波 wave generated by ship sailing 散波 divergent wave 船尾横波 stern transverse eave 船首横波 bow transverse wave 1.18 船体强度 strength of ship船体垂向弯曲最终强度 vertical bending ultimate strength船体梁强度 hull girder strength 纵向强度 longitudinal strength 纵向弯距 longitudinal bending moment 剪切力 sheering force 中拱 hogging 中垂 sagging静水弯距 longitudinal bending moment in still water (Ms)波浪弯矩Mw(+) and Mw (-) wave induced longitudinal bending moment横向强度 transverse strength 扭转强度 twisting strength局部强度 local strength 失稳强度 buckling strength受压失稳强度 compressive buckling strength剪切失稳强度 sheer buckling strength直接强度计算/分析 direct strength calculation / analyzing疲劳强度 fatigue strength疲劳强度解析、评价 fatigue strength anlyze, assessment应力集中 stress concentration波浪周期 wave period 随浪 following wave 顶浪 heading sea横浪 beam wave 波浪载荷 wave load 垂向波浪弯距 vertical wave bending moment波浪变动压 hydrodynamic (水力,流体动力学)pressure舱室内压 internal pressure 许用应力 allowable stress最小弯距 Wmin 剖面模数 section modulus惯性矩 moment of inertia强度连续性 continuity of strength 板架、板单元 plate panel1.19 船体尺寸限制Panama 圣。
船舶结构术语
2.1船体 hull 2.89主肋骨 main frame 不包括任何设备、装置、系统等的船身结构物及上甲板以上的围蔽建筑。
除艏、艉尖舱和深舱以外的底舱肋骨中,剖面尺寸相同,数量最多的肋骨。
2.2船体结构 hull structure 2.9强肋骨 web frame 组成主船体、上层建筑、甲板室等各种具体构建的总称。
用于局部加强或支撑舷侧纵骨或舷侧纵桁的加大尺寸的肋骨。
2.3焊接船体结构 welded hull structure 2.91深舱肋骨 deep tank frame 用焊接的方法连接的船体结构。
位于深舱内的肋骨。
2.4铆接船体结构 riveted hull structure 2.92尖舱肋骨 peak frame 用铆接的方法连接的船体结构。
艏、艉尖舱内的肋骨。
2.5主船体 main hull 2.93甲板间肋骨 tweendeck frame 强力甲板及其以下部分的船体。
甲板与甲板之间或甲板与平台之间的肋骨。
2.6甲板板架 deck grillage 2.94斜肋骨 cant frame 由甲板板和骨架组成的构件。
不与船体横剖面平行,而作扇形布置的肋骨。
2.7船侧板架 Side grillage 2.95中间肋骨 intermediate frame 由船侧板和骨架组成的构件。
为局部加强而设在肋距中点位置的肋骨。
2.8船底板架 bottom grillage 2.96舷侧纵骨 side longitudinal 由船底板和骨架组成的构件。
舷侧外板上的纵骨。
2.9舱壁板架 bulkhead grillage 2.97舷侧纵桁 side stringer 由舱壁板和骨架组成的构件。
船侧外板上的纵向桁材。
2.1骨架 framing 2.98护舷材 fender支承外板、甲板板、舱壁板、内底板及船底板等所有相互连接的桁材与型材的统称。
装设在满载水线以上、船侧外板的外表面上,用以保护舷侧的构件。
船舶结构术语
2.1船体 hull 2.89主肋骨 main frame 不包括任何设备、装置、系统等的船身结构物及上甲板以上的围蔽建筑。
除艏、艉尖舱和深舱以外的底舱肋骨中,剖面尺寸相同,数量最多的肋骨。
2.2船体结构 hull structure 2.9强肋骨 web frame 组成主船体、上层建筑、甲板室等各种具体构建的总称。
用于局部加强或支撑舷侧纵骨或舷侧纵桁的加大尺寸的肋骨。
2.3焊接船体结构 welded hull structure 2.91深舱肋骨 deep tank frame 用焊接的方法连接的船体结构。
位于深舱内的肋骨。
2.4铆接船体结构 riveted hull structure 2.92尖舱肋骨 peak frame 用铆接的方法连接的船体结构。
艏、艉尖舱内的肋骨。
2.5主船体 main hull 2.93甲板间肋骨 tweendeck frame 强力甲板及其以下部分的船体。
甲板与甲板之间或甲板与平台之间的肋骨。
2.6甲板板架 deck grillage 2.94斜肋骨 cant frame 由甲板板和骨架组成的构件。
不与船体横剖面平行,而作扇形布置的肋骨。
2.7船侧板架 Side grillage 2.95中间肋骨 intermediate frame 由船侧板和骨架组成的构件。
为局部加强而设在肋距中点位置的肋骨。
2.8船底板架 bottom grillage 2.96舷侧纵骨 side longitudinal 由船底板和骨架组成的构件。
舷侧外板上的纵骨。
2.9舱壁板架 bulkhead grillage 2.97舷侧纵桁 side stringer 由舱壁板和骨架组成的构件。
船侧外板上的纵向桁材。
2.1骨架 framing 2.98护舷材 fender支承外板、甲板板、舱壁板、内底板及船底板等所有相互连接的桁材与型材的统称。
装设在满载水线以上、船侧外板的外表面上,用以保护舷侧的构件。
船体结构用语-中英对照
中英文对照船体结构用语:主船体 main hull上层建筑 supe rstru cture上甲板/上层连续甲板 upp er de ck船底 bott om舷侧 broa dside艏艉f ore a nd af t舱壁bulkh ead水密 wat ertig ht艏部 bow艉部 st ern/q uarte r二层甲板 sec ond d eck平台甲板p latfo rm de ck桅屋 mast house罗经甲板 comp ass d eck驾驶甲板b ridge deck船长甲板 mast er de ck高级船员甲板offic e dec k艇甲板 boat deck船员甲板 crew deck机舱e ngine room货舱c argohold货舱口c argohatch压载舱balla st ta nk深舱 deep tank燃油舱 fue l oil tank滑油舱lubri catin g oil tank淡水舱fresh wate r tan k污油水舱 slo p tan k隔离空舱/干隔舱 cais son球鼻艏标志bulbo us bo w mar k/BBmark首侧推器标志 bow thru stermark/BT ma rk吃水标志 dr aft m ark甲板线 de ck li ne干舷甲板 fr eeboa rd de ck载重线标志l oad l ine m ark热带淡水载重线 tro pical fres h wat er lo ad li ne/TF夏季淡水载重线f reshwater load line/F热带载重线t ropic al lo ad li ne/T夏季载重线 summ er lo ad li ne/S冬季载重线 wint er lo ad li ne北大西洋冬季载重线 wi nterNorth Atla nticloadline/WNA国际船舶载重线证书i ntern ation al lo ad li ne ce rtifi cate吃水指示系统 dra ft in dicat ing s ystem船舶尺度 ship dime nsion最大尺度/全部尺度/周界尺度 over all d imens ion最大长度/全长/总长lengt h ove rall/LOA最大宽度/全宽 ext remebread th最大高度 ma ximum heig ht净空高度 ai r dra ught船型尺度/型尺度/主持度 mo ulded dime nsion垂线间长 L/le ngthbetwe en pe rpend icula rs型宽 B/mo ulded brea dth型深 D/m oulde d dep th型吃水 d/m oulde d dra ft登记尺度 re giste r dim ensio n登记长度 reg ister leng th登记宽度 re giste r bre adth登记深度regis ter d epth船舶主尺度比 dim ensio n rat io船长型宽比L/B ,lengt h bre adthratio船长型深比 L/D , le ngthdepth rati o船长型吃水比L/d ,lengt h dra ft ra tio型宽型吃水比 B/d, bre adthdraft rati o型深型吃水比D/d ,depth draf t rat io重量吨 wei ght t onnag e排水量 disp lacem ent满载排水量deaddispl aceme nt空船排水量l ightdispl aceme nt装载排水量l oad d ispla cemen t总载重量 dea dweig ht/DW净载重量 netdeadw eight/NDW容积吨/登记吨cap acity tonn age总吨位/总吨 gros s ton nage/GT净吨位 net tonn age/N T运河吨位 can al to nnage/CT抗沉性 fl oatab ility全客船passe ngervesse l客货船 pass enger-carg o ves sel货客船 ca rgo-p assen ger v essel客滚船ro-ro pass enger ship集装箱船 cont ainer ship箱格导轨系统 ce llgui de sy stem散装货船bulkcarri er散装货物 bu lk ca rgo舱口围板h atchcoami ng横剖面 cro ss-se ction边舱s ide t ank压载舱 ba llast tank矿砂船ore c arrie r压载边舱 sid e bal lasttank内底板i nnerbotto m pla ting兼用船c ombin ation carr ier矿砂/石油两用船,O/O船 or e/oil carr ier矿砂/散货/石油三用船,OBO船 ore/bulk/oil c arrie r杂货船 gene ral c argoship滚装船r oll o n/rol l off ship , Ro/Ro s hip木材船 ti mbercarri er冷藏船 ref riger atedship多用途船multi-purp ose s hip液货船 li quidcargo ship易燃液体 infl ammab le li quid油船 oi l tan ker污油水舱s lop t ank液体化学品船 liqu id ch emica l tan ker液化气船l iquef ied g as ca rrier液化天然气船 li quefi ed na tural gascarri er/LN G car rier液化石油气船 liq uefie d pet roleu m gas carr ier/L PG ca rrier 乙烯运输船 eth ylene tank er工程船 eng ineer ing s hip挖泥船 dr edger起重船float ing c rane海洋调查船 mari ne su rveyship敷缆船c ableship航标船n aviga tionmarkship工作船w orkin g shi p拖船tug供应船 su pplyboat破冰船i cebre aker海难救助船 resc ue sh ip消防船 fir e boa t科学考察船 sc ienti fic r esear ch sh ip船体结构 sh ip co nstru ction钢板p late型钢 se ction stee l扁钢flatbar球扁钢 bu lb ba r角钢angle bar, A/B工字钢I-barT型钢T-bar槽钢c hanne l bar铸钢,铸件 cas ting锻钢,锻件 forg ing焊接 wel ding周围焊a round weld ing电弧焊/电焊 elec tricarc w eldin g气焊gas w eldin g焊缝weld塞焊 pl ug we lding端接焊end w eldin g角接焊 fill et we lding对接焊buttweldi ng搭接焊 lap weld ing坡口 gro ove覆板 dou bling plat e铆接rivet ing板材 dea ls an d bat tens骨架 sk eleto n总纵强度 tot al lo ngitu dinal stre ngth扭转强度torsi onalstren gth横向强度t ransv ersestren gth局部强度l ocalstren gth坐坞强度d ockin g str ength刚度r igidi ty稳定性 sta bilit y应力集中 str ess c oncen trati on船台 buil dingberth横骨架式 tran svers e fra mingsyste m 横向构件 tra nsver se me mber舷顶列板sheer stra ke舷侧板 sid e pla ting舭列板b ilgestrak e船底板 bott om pl ating中内龙骨 cent er ke elson旁内龙骨 side keel son梁肘板 be am kn ee平板龙骨 (f lat)plate keel甲板纵桁 deck gird er肋骨 fram e强肋骨 webframe舷侧纵桁 side gird er肋板 floo r横梁beam横舱壁板trans verse bulk headplati ng 舱容 hold capa city外板 sh ell p late内底板i nnerbotto m pla ting纵向构件longi tudin al me mber自重 so le we ight纵骨架式longi tudin al fr aming syst em 船底纵骨 bo ttomlongi tudin al中桁材 cen ter g irder旁桁材sidegirde r舷顶列板 she er st rake舷侧纵骨 side long itudi nal撑材 str ut甲板纵骨 de ck lo ngitu dinal强横梁web b eam舱口围板h atchcoami ng纵舱壁 lon gitud inalbulkh ead舭龙骨 bi lge k eel二层甲板t weendeck内底边板margi n pla te实肋板/主肋板 soli d flo or内底纵骨 in ner b ottom long itudi nal 加强筋 st iffen er人孔 manh ole舱口端梁h atchend b eam支柱 pil lar船舱肋骨h old f rame甲板间肋骨 twee ndeck fram e舷侧列板 sid e str ake舭肘板/污水沟三角板bilge brac ket 舱口端横梁hatch endbeam防倾肘板tripp ing b racke t舷墙板 bulw ark p latin g舷强扶强材 bu lwark stif fener换新r enew基本结构图 basi c con struc tionplan纵中剖面结构图 ce ntral fore-and-aft p laneconst ructi on pl an各层甲板图d eck p lan内底结构图inner bott om co nstru ction plan列板s trake舭列板bilge stra ke甲板边板 de ck st ringe r基线baseline横剖面图trans verse cros s-sec tionplan中横剖面图 mids hip t ransv ersecross-sect ion p lan机舱处横剖面图 eng ine-r oom t ransv ersecross-sect ion p lan货舱口处横剖面图 ca rgo h atchtrans verse cros s-sec tionplan舱壁图b ulkhe ad pl an总布置图 ge neral arra ngeme nt pl an船底结构 bo ttomconst ructi on下甲板横梁l owerdeckbeam上甲板横梁 uppe r dec k bea m支柱肘板 pil lar b racke t双层底结构 do ublebotto m con struc tion骨架 fr aming首防撞舱壁 for e col lisio n bul khead尾尖舱舱壁 aft erpea k bul khead肘板b racke t水密肋板 wat ertig ht fl oor内底纵骨i nnerbotto m lon gitud inal实肋板s olidfloor组合肋板/框架肋板 brac ket f loor扶强材s ide g irder船底横骨 bott om fr ame流水孔 dr ain h ole透气孔 ai r hol e减轻孔 ligh tenin g hol e切口incis ion内底横骨i nnerbotto m fra me水密舱壁 wa terti ght b ulkhe ad横骨架式双层底结构 tr ansve rsely fram ed do ublebotto m con struc tion轻型肋板light enedfloor面板faceplate折边f langi ng中桁材/中底桁 cent er gi rder中内底板cente r inn er bo ttomplati ng 箱形中桁材/箱形龙骨d uct k eel管隧 pip e tun nel水密纵桁w atert ightlongi tudin al gi rder内底纵骨inner bott om lo ngitu dinal内底横骨 inne r bot tom f rame船底中心线 bott om ce nterline旁桁材/旁底桁/旁龙骨 sid e gir der人孔盖 ma nhole cove r污水沟 bilg e dra inage/side bilg e污水井 bilg e wel l/bil ge su mp单层底结构s ingle bott om co nstru ction 中内龙骨 cent er ke elson旁内龙骨 side keel son舷侧外板s ide p latin g甲板边板 dec k str inger主肋骨mainframe甲板间肋骨 twe endec k fra me尖舱肋骨 pe ak fr ame肋距 fra me sp ace中间肋骨i nterm ediat e fra me普通肋骨 or dinar y fra me强肋骨 web fram e舷侧纵桁 sid e str inger舷侧纵骨 side long itudi nal舷边 gun wale舷边角钢gunwa le an gle b ar止裂 crac k arr est舷墙 bul wark舷墙板b ulwar k pla ting支撑肘板buttr ess b racke t扶手armre st栏杆 hand rail舱口纵桁 hatc h sid e gir der甲板纵中线deckcente r lin e舱口端梁 hat ch en d bea m强力甲板 str ength deck甲板间舱 twee ndeck spac e遮蔽甲板 she lterdeck舱壁甲板bulkh ead d eck干舷甲板f reebo ard d eck量吨甲板t onnag e dec k半梁halfbeam斜置加强筋 tilt stow ing s tiffe ner管型支柱t ubula r pil lar水平加强筋horiz ontal stif fener菱形面板 diam ond p late悬臂梁c antil everbeam梁拱 ca mber舷弧线s heercurve舷弧s heer首舷弧f ore s heer尾舷弧a ftersheer首尖舱forepeaktank首尖舱舱壁 fore peak tank bulk head防撞舱壁colli sionbulkh ead尾尖舱舱壁after peak tank bulk head防火舱壁firep roofbulkh ead液体舱壁l iquid bulk head油密 oi ltigh t制荡舱壁 was h bul khead平面舱壁 plan e bul khead舱壁板bulkh ead p late舱壁扶强材 bulk headstiff ener水平桁h orizo ntalgirde r对称槽形舱壁s ymmet rical corr ugate d bul khead 三角形trian gle矩形 rec tangl e梯形trape zoid弧形 ar c双层底 doub le bo ttomtank底边舱l owersidetank顶边舱t op si de ta nk底登 lowe r sto ol直立型首 st raigh t bow首柱s tem/s tem p ost驳船 bar ge前倾型首 ra ked b ow飞剪型首 cl ipper bow首楼甲板forec astle deck破冰型首 iceresis tantbow兴波阻力w ave m aking resi stanc e形状阻力 for m res istan ce铸钢首柱 ca st st eel s tem p ost钢板首柱s teelplate stem post锚链舱chain lock er升高肋板 ra isedfloor强胸横梁 pant ing b eam外板 she ll pl ate开孔平台t repan ned p latfo rm椭圆形尾 el lipti cal s tern巡洋舰形尾 crui ser s tern方型尾t ranso m ste rn尾封板 ste rn tr ansom plat e船首结构 bow cons truct ion强力构件s treng th me mber剖面模数secti on mo dulus船尾结构 ster n con struc tion尾肋板t ranso m flo or尾柱底骨 so le pi ece推进器柱p ropel ler p ost轴毂 pro pelle r bos s舵钮rudde r gud geon舵柱 ru dderpost斜横梁c ant b eam舵机舱平台steer ing g ear r oom p latfo rm 尾升高肋板s ternraise d flo or斜肋骨 can t fra me舵杆管 rud der c ase防火措施f ire p recau tion防火结构firestruc ture耐火材料refra ctory mate rial主竖区m ain v ertic al zo ne不燃材料 no n-com busti ble m ateri al自燃 auto ignit ion易燃蒸气i nflam mable vapo ur可燃材料 co mbust iblemater ial等效材料e quiva lentmater ial防火分隔f ire r esist ing d ivisi onA级分隔/甲级分隔 Aclass divi sion天花板c eilin g衬板furri ng轴隧 shaf t tun nel推进器轴p ropel ler s haft逃生孔e scape trun k中机型船 ami dship-engi ned s hip尾机型船s tern-engin ed sh ip单车船 sin gle-s crewship顶板 to p pla ting木铺板b atten ceil ing滑动式水密门 slid wate rtigh t doo r拱形顶板 arc h top plat ing平顶板 fl at to p pla ting轴承基座stool supp ortin g sha ft be aring 管系p iping格子板grati ng舭龙骨/减摇龙骨 bil ge ke el坞修 dock repa ir船底塞 doc kingplug坞墩 do cking bloc k锰黄铜 mang anese bras s不锈钢 stai nless stee l舭部外板 bil ge pl ate舷侧型线m oulde d lin e ofsideshell船底型线 moul ded l ine o f bot tom s hell垫圈 in serti on ri ng垫板 pad隔离空舱caiss on双层舷侧 do ublesideshell双层壳doubl e she ll中间舱 cen ter t ank边舱 sid e tan k甲板下纵桁 de ck lo wer g irder业务衡准数crit erion of s ervic e num eral舱底水管系 bilg e sys tem舱底水管路bilge pipe吸口s uctio n过滤器 filt rator舱底水总管 bil ge ma in li ne止回阀 non-retu rn va lve舱底泵 bi lge p ump阀箱 val ve ca sing泥箱 mu d box油水分离器 oil-wate r sep arato r测量管/测深管sound ing p ipe旋塞 fau cet螺纹盖 th readcap防击板 st rikin g pla te压载管系 ba llast syst em压载水 bal lastwater压载管路 ball ast p ipe调驳阀箱c ontro l val ve ea sing压载泵b allas t pum p截止阀 stop valv e海底阀/通海阀sea s uctio n val ve舷侧排水阀o verbo ard d ischa rge v alve空气管a ir pi pe花钢板 dia mondplate自动关闭阀 aut omati c clo singvalve通风管系 vent ilati ng sy stem自然通风natur al ve ntila tion烟斗式通风筒 cow l-hea d ven tilat or排风筒 upt ake v entil ator蘑菇形通风筒 mus hroom vent ilato r起重柱 Sams on po st鹅颈式通风筒goose neckventi lator机械通风 mech anica l ven tilat or风机 aera tor管路 pip e con duit吸口空气滤器 suc tionair f ilter空气调节 aircondi tioni ng sy stem消防管系fireextin guish ing s ystem固定式灭火系统f ixedfireextin guish ing s ystem水灭火系统 wat er fi re ex tingu ishin g sys tem气体灭火系统 gasfireextin guish ing s ystem泡沫灭火系统 fo am fi re ex tingu ishin g sys tem水雾灭火系统 wate r fog fire exti nguis hingsyste m自动喷水系统a utoma tic s prink lingfireextin guish ing s ystem 惰性气体保护系统inert gassyste m日用水管系 do mesti c wat er su pplysyste m日用淡水系统d omest ic fr esh w atersyste m日用热水系统d omest ic wa rm wa ter s ystem饮用水系统 pot ablewater syst em重力水柜 gr avity tank压力水柜 pres suretank循环泵c ircul ating pump甲板排水管系d eck s cuppe r sys tem 甲板排水器deckscupp er排水管 scu pperpipe卫生排泄系统 san itary wate r sys tem 锚 anch or锚穴 anch or re cess锚链筒h awsepipe制链器c hainstopp er锚机 wind lass锚链管c hainpipe锚链舱c hainlocke r锚链chain cabl e闸刀switc h bla de制动销 det ent p in松紧螺丝扣t urnbu ckle弃链器r eleas ing g ear横闩式弃链器 dogtypecable clen ch 螺旋弃链器s crewtypecable rele aser手轮 ha nd wh eel螺杆 scr ew脱钩 senh ouseslip末端链环end o pen l ink首锚 bow anch or尾锚 ster n anc hor有杆锚/海军锚 sto ckedancho r锚铃环 anch or ri ng锚干 anch or sh ank锚爪 anc hor f luke锚冠 an chorcrown锚爪臂ancho r arm锚尖a nchor bill锚爪掌ancho r flu kepal m锚杆销 fore lockpin横杆 fol dingstock无杆锚/山字锚s tockl ess a nchor锚卸扣ancho r sha ckle锚肩/助抓突角 an chorshoul der销轴 pin tle横销 pin cott er大抓力锚 hi gh ho lding powe r anc hor 普通链环c ommon link加大链环 enla rgedlink末端链环end o pen l ink散合式连接链环 det achab le li nk肯特卸扣 Ke nterlink转环 sw ivellink电动锚机elect ric w indla ss电动液压锚机hydra ulicwindl ass电动机 el ectro motor减速器reduc er传动齿轮 dr ive g ear离合器 cl utch链轮 ch ain w heel刹车操纵杆 brak e con trolrod带缆卷筒r ope d rum带式刹车b rake绞盘 ca pstan锚机间windl ass r oom锚链末端b itter end舾装数/船具数 N/equip mentnumbe r 备锚spare anch or大抓力锚 HH P超大抓力锚 SH HP挂锚 hang ing o ff an anch or单花 cros s双花elbow锚链绞缠 foul haws e清解锚链 cle aning a fo ul ha wse力链 rid ing c able惰链 sl eepin g cab le保险缆 saf ety l ine挂缆 han g lin e送出缆 remo vingrope纤维缆绳fibre rope钢丝缆绳 wire rope尼龙绳nylon rope涤纶绳polye sterrope丙纶绳p olypr opyle ne乙纶绳 pol yethy lene维尼龙绳vinyl on ro pe硬钢丝绳 st iff w ire r ope半硬钢丝绳semi-flexi ble w ire r ope软钢丝绳f lexib le wi re ro pe钢丝股 str and油麻芯股j ute h eart钢丝 wi re油麻芯 jut e orwirecore复合缆c ompou nd ro pe破断强度 br eakin g loa d/BL安全强度safet y loa d安全工作负荷s afe w orkin g loa d/SWL试验强度 test stre ngth/TS验证负荷 pr oof l oad/P L头缆/首缆 he ad li ne尾缆 ster n lin e前横缆 forw ard b reast line后横缆aft b reast line前倒缆/首倒缆f ore s pring line后倒缆aft s pring line单头缆buoyline回头缆s lip l ine吊拖 lea dingahead巴拿马导缆孔 Pa namafairl ead缆桩 bit t/bol lard导向滚轮pedes tal f airle ad万向导缆孔m ulti-angle d fai rlead导向滚轮 guid e rol ler单十字缆桩singl e cro ss bi tt羊角桩 cle at单柱系缆桩s ingle-post bitt双柱系缆桩 dou ble-p ost b itt斜式双柱系缆桩 dou ble r akedbitt双十字缆桩 doub le cr oss b itt导缆孔 ch ock导向滚柱f airle ad ro ller导缆钳f airle ader转动导缆器/万向导缆器 uni versa l fai rlead 水平滚柱 hori zonta l rol ler垂直滚柱v ertic al ro ller基座 se ating卷筒c abledrum挡角 ho rn基座 pede stal绞缆机/系缆绞车m oorin g win ch系缆绞盘 ca pstan圆盘刹车 disc brak e主卷筒 main drum减速箱reduc tiongearbox联轴节 un ion j oint主轴 ma in sh aft滚筒 cap stanhead检查盖i nspec tioncover控制开关 cont rol s witch接线盒termi nal b ox自动张力绞缆机 auto matic tens ion m oorin g win ch 压力调节阀p ressu re ad justi ng va lve液压泵 hy draul ic pu mp卷筒/缆车r eel制缆索 st opper撇缆绳heavi ng li ne撇缆头 hea vinglineball碰垫/靠把 fend er防鼠板 rat guar d撇缆器 thro winglineappar atus靠泊 be rthin g离泊unber thing乔塞尔公式 Joe ssel平板舵/单板舵 si ngle-plate rudd er流线型舵 st reaml ine r udder舵杆r udder stoc k连接法兰 cou pling flan ge舵臂 rudd er st ay舵板 rudd er pl ate舵销 rud der p in水平加强筋h orizo ntalstiff ener焊接衬板weldi ng br acket垂直加强筋 ver tical stif fener吊舵孔lifti ng ru ddertube不平衡舵unbal anced rudd er平衡舵 bal anced rudd er半平衡舵 se mi-ba lance d rud der支承舵 be aring rudd er多支承舵 mu lti-p intle rudd er双支承舵 do ublebeari ng ru dder穿心舵轴平衡舵 ba lance d rud der w ith a xle 悬挂舵 un derhu ng ru dder半悬挂舵parti allyunder hungrudde r反应舵/迎流舵react ion r udder主动舵activ e rud der整流帽舵b ulb r udder襟翼舵flett ner r udder/flap rudd er科特导流管舵Kortnozzl e rud der组合舵 un it ru dder希林舵S chill ing r udder舵叶r udder blad e固定导流管 fi xed n ozzle可转动导流管 mo vable nozz le翼片 fin螺旋桨舵rudde r pro pelle r水平法兰连接h orizo ntalcoupl ing j oint垂直法兰连接 ver tical coup lingjoint上轴承upper bear ing舵轴 rud der a xle下轴承 lo wer b earin g吊舵孔 tube hole骨架肋板 webs舵底塞drain plug舵板r udder plat e衬套cylin der l iner止推滚珠轴承 non-retu rn ba ll be aring舵承体rudde r bea ringframe填料p ackin g舵承盖 rudd er be arercover挡板s hield水密填料 wate rtigh t pac king螺钉 sc rew舵杆衬套s tockbushi ng本体 rudd er bo dy压盖 scre w cov er滚珠轴承 ba ll be aring底座b ed pl ate蜗杆 wor m蜗轮wormwheel小齿轮small gear舵扇r udder quad rant缓冲弹簧buffe r spr ing舵柄 til ler液缸 hyd rauli c cyl inder柱塞r am滑块 codpiece动力装置 PU/p owerunits换向阀CO/ch angeo ver v alve溢流阀R V/rel ief v alve锁紧阀L V/loc kingvalve阀门箱VC/va lve c hest伺服控制SC/se rvo c ontro l辅助泵 auxi liary pump固定体/定子 st ator回转体/转子 rot or动叶 mova ble v ane压力舱室p ressu re ch amber定叶f ixedvane油管路m anifo ld储油箱 oil tank舵角限位器 rud der a nglestopp er随动系统 fo llow-up sy stem手柄控制系统/直接控制系统/应急控制系统 non-follo w-upsyste m 舵轮wheel液缸l iquid tank活塞p iston轴 ax le齿条 gear rank弹簧s pring活塞杆pisto n lev er杠杆 leve r液压管路 hyd rauli c pip e自动操舵装置控制系统 au tomat ic co urse-keepi ng co ntrol syst em 自动舵 aut opilo t比例旋钮/舵角调节旋钮r udder adju st微分旋钮/反舵角调节旋钮/速率调节 rate adju st灵敏度旋钮/天气调节旋钮/航摆角调节 wea theradjus t航摆角 yawi ng自动改向旋钮cours e adj ust自适应舵a dapti ve au topil ot恒向线 rhu mb li ne自动驾驶仪/航迹舵 au tomat ic na vigat ion综合导航仪integ rated NAVsyste m航路数据 rou teing data微处理器 micr o-pro cessi ng计程仪 Log spee d船舶动态 ves sel m oveme nt显示器 dis play警报系统alarm syst em选择开关 se lectswitc h舵角反馈器 ru dderangle feed back计划航线navig ation plan计划航向 pred eterm inedcours e大圆航法 gre at ci rcle滑车 bl ock挂头 ova l eye车壳s teelsideplate车带t ail s trop制动板s toppi ng pl ate轴 spin dle滑轮 cas t-iro n she ave车尾 tai l绞辘tackl e辘绳tackl e-fal l力端runni ng en d根端stand ing e nd定滑车 fix ed bl ock动滑车 mo vable bloc k卸扣shack le钩hook眼板 ey e pla te眼环 ring plat e心环thimb le紧索夹/绳头卸扣 cla mp索头环 soc ket/s waged term inal松紧螺丝扣/花篮螺丝 rigg ing s crew起重机/克令吊 cr ane控制室 ca bin变幅/旋转操纵杆 co ntrol leve r for slew ing/l uffin g 起货操纵杆 co ntrol leve r for hois ting吊臂 ji b油马达 oilmotor上油柜headtank过滤器o il st raine r冷却器 oilcoole r限位器箱 dif feren tiallimit swit ch bo x 变幅绞车 luf fingwinch起货绞车 hois tingwinch吊货滑车 fall ing b lock液压千斤顶 hydr aulic cyli nder安全工作负荷 saf e wor kingload/SWL 吊货索 ca rgo f all千斤索 to pping lift起货机cargo winc h千斤索绞车 to pping lift winc h吊杆boom吊货钩c argohook起重柱S amson post/SP双杆联合u nionpurch ase舷内吊杆/大关 ins ide b oom舷外吊杆/小关 out sideboom调整稳索adjus table guy保险稳索insur anceguy三角眼板t riang le ey e-pla te吊货索滑车组cargo fall tack le千斤索滑车组toppi ng li ft ta ckle稳索 gu y导向滑车 lea dingblock桅柱m ast重型吊杆h eavyderri ck控制台 cro ss-tr ee轻型吊杆 de rrick山字吊货钩 Fle mishhook连接横杆conne cting trav erse拉索 pu ll gu y滚动式 roll ing t ype滚翻式 ro lling andtippi ng ty pe舱口围板支架brack ets偏心轮 ec centr ic wh eel连接链 co nnect ing c hain上滚轮u pperrolle r压紧器 clea t hal ve上升轨 whe el ra mp导装面板 le ading pane l折叠式 fold ing t ype铰链 slo ttedhinge固定钩fixed hook存放臂stowi ng ar m钢索wirependa nt铰接滑车 hi ngedsheav e拖拽眼板 hau lingeye p late关闭臂c losin g arm固定钩secur ing h ook熏舱 fum igati on《货物系固手册》 car go se curin g man ual/C SM 货物单元 ca rgo u nit标准货 st andar dized carg o半标准货 sem i-sta ndard izedcargo非标准货 non-stand ardiz ed ca rgo货物系固设备 carg o sec uring devi ce系固 secu re支持 supp ort最大系固负荷 maxi mum s ecuri ng lo ad/MS L固定式系固设备fixed secu ringdevic e便携式系固设备porta ble s ecuri ng de vice地铃 la shing eye系固链条lashi ng ch ain紧链器 te nsion leve r钢丝绳 lash ing w ire r ope系固钢带l ashin g ste el ba nd花篮螺丝/松紧螺旋扣t urnbu ckle系固槽座lashi ng po t绑扎带 lash ing b and象脚 ele phant feet拖车支架 trai ler t restl e拖车千斤顶 tr ailer supp ort j ack轮楔 whe el ch ock系固钢丝l ashin g wir e快速释放紧索器quick rele ase l ashin g底座found ation滑移底座 slid ing f ounda tion埋入式底座 imbe d fou ndati on燕尾槽/燕尾底座 dov etail foun datio n板式底座 dou bling plat e fou ndati on插座 sock et固定锥 wel dingcone可折地铃/D形环D-ring眼板l ashin g pla te箱格导轨系统cellg uidesyste m横撑材 tran svers e pro p导箱构件 con taine r gui de me mber横向支撑底座 lat eralsuppo rt fo undat ion集装箱绑扎桥 lash ing b ridge扭锁t wistl ock操作杆 op erati ng ro d半自动扭锁 se mi-au tomat ic tw istlo ck锁销 lock ing p in底座扭锁 bo ttomtwist lock堆锥 st ackin g con e中间堆锥 int er-br idgestack ing c one底座堆锥b ottom stac kingcone可移动锥板 remo vable cone plat e自动定位锥 au tomat ic fi xingcone锁紧装置locki ng de vice调整堆锥/高度补偿锥 leve lingstack ing c one桥锁 bri dge f ittin g绑扎杆/绑扎棒lashi ng ba r横向撑柱 lat eralsuppo rt el ement辅助工具 acce ssory appl iance分舱因数 fact or of subd ivisi on重心 grav ity/G稳心m etace nter/M船舶修理 shi p rep air计划修理p lanne d rep air临时修理o ccasi onalrepai r航修voyag e rep air小修 cur rentrepai r岁修annua l rep air检修 ove rhaul船坞d ock坞修 doc k rep air事故修理a ccide nt re pair自修 se lf re pair防腐锌板ZINCprote ctor/antic orros ion z inc p late进坞图d ockin g pla n舵结构图 rud der c onstr uctio n pla n浮坞float ing d ock船底望光l ightmeasu re wi th ey e for thebotto m def ormin g 裂缝crack止裂孔stopp er ho le船舶修理单r epair list缺陷清单 defe ct li st外观检查 ex terna l exa minat ion内部检查i ntern al ex amina tion缺陷修补imper fecti on me nd系泊试验 do cking test密性试验 wate rtigh t tes t冲水试验 hos e tes ting压水试验water test气密试验 gast ighttest舷梯 ga ngway航行与信号设备n aviga tionand s ignal equi pment通信设备 comm unica tionequip ment倾斜试验incli ningtest航行试验navig ation test加强检验附加标志ESP/E nhanc ed Su rveyProgr am水下检验 in-wate r sur vey压载水管理计划 BWM P/bal lastwater mana gemen t pla n 入级检验 cla ssifi catio n sur vey保持船级检验 surv ey fo r cla ss ma inten ance年度检验annua l sur vey中间检验i nterm ediat e sur vey坞内检验d ockin g sur vey特别检验s pecia l sur vey循环检验c ontin uoussurve y法定检验 sta tutor y sur vey营运中检验surve y for ship s inservi ce定期检验 pe riodi cal s urvey换证检验 chan ge ce rtifi catesurve y附加检验 add ition al su rvey。
古代船只构造名称
古代船只的构造和部件名称因地域和时代而异,但一些常见的船只构造和部件名称包括:
1.龙骨(Keel):船身下部的长条形结构,是船体的支撑和稳定基础。
2.船首(Bow)和船尾(Stern):船的前部和后部。
3.船体(Hull):船的整体结构,包括船壳和船体的外部部分。
4.桅杆(Mast)和船帆(Sail):用于支撑船帆的垂直木杆和帆布。
5.帆索(Rigging):船帆固定在桅杆上的绳索系统。
6.舵(Rudder):用于控制船舶方向的装置。
7.甲板(Deck):船上的平台或楼层。
8.舱室(Cabin):船上供人居住或存放货物的区域。
9.船首锚(Bow Anchor)和船尾锚(Stern Anchor):用于停泊船只的
锚。
10.浆(Oar)和桨(Paddle):用于划动船只的工具。
11.船舱(Hold):存放货物或货仓的区域。
12.船头灯(Bow Light)和船尾灯(Stern Light):用于夜间指示船舶前
后方向的灯光。
这些名称代表了古代船只的主要构造和部件,它们在航海和船舶建造中起着重要作用。
不同种类的船舶可能有各自特有的构造和部件名称。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
典型船体结构术语1典型船体结构术语图1:单壳油船—典型横剖面图single hull oil —typical transverse section (transverse adj.横向的, 横断的)1.强力甲板板strength deck plating (strength n.力, 力量, 力气, 实力, 兵力, 浓度)2.甲板边板stringer plate3.舷顶列板sheerstrake (strake n.束紧车轮用的轮铁, 船底板,列板)4.舷侧板side shell plating (shell n.贝壳, 外形, 炮弹;vt.去壳,炮轰;vi.剥落, 脱壳)5.舭板bilge plating6.底部外板bottom shell plating7.龙骨板keel plate8.甲板纵骨deck longitudinals9.甲板纵桁deck girders10.舷顶列板纵骨sheerstrake longitudinals11.纵舱壁顶列板longitudinal bulkhead top strake12.船底纵骨bottom longitudinals13.船底纵桁bottom girders14.舭纵骨bilge longitudinals15.纵舱壁底列板longitudinal bulkhead lower strake (bulkhead n.隔壁, 防水壁)16.舷侧纵骨side shell longitudinals17.纵舱壁板longitudinal bulkhead plating (remainder)18.纵舱壁纵骨longitudinal bulkhead longitudinals25.甲板横材(中央舱)deck transverse (centre tank )26.肋板(中央舱)bottom transverse (centre tank )27.甲板横材(边舱)deck transverse (wing tank )28.舷侧垂直桁材side shell vertical web29.纵舱壁垂直桁材longitudinal bulkhead vertical web30.肋板(边舱)bottom transverse wing tank31.横撑材struts31.桁材面板transverse web face plate图一图一图2:单壳油船/矿砂船—典型横剖面图figure2: single hull oil /ore carrier—typical transverse section1.强力甲板板strength deck plating2.甲板边板stringer plate3.舷顶列板sheer strake4.舷侧板side shell plating5.舭板bilge plating6.底部外板bottom shell plating7.龙骨板keel plate8.甲板纵骨deck longitudinals9.甲板纵桁deck girders 10.舷顶列板纵骨sheer strake longitudinal11.纵舱壁顶列板longitudinal bulkhead top strake12.船底纵骨bottom longitudinals13.船底纵桁bottom girders14.舭纵骨bilge longitudinals15.纵舱壁底列板longitudinal bulkhead lower strake16.舷侧纵骨side shell longitudinals17.纵舱壁板longitudinal bulkheadplating18.纵舱壁纵骨longitudinal bulkhead longitudinals19.内底板inner bottom plating20.内底纵骨inner bottom longitudinals25.甲板横材(中央舱)deck transverse (centre tank)26.肋板(中央舱)bottom transverse (centre tank)27.甲板横材(边舱)deck transverse (wing tank)28.舷侧垂直桁材side shell vertical web29.纵舱壁垂直桁材longitudinal bulkhead vertical web30.肋板(边舱)bottom transverse (wing tank)31.横撑材cross ties32.桁材面板transverse web face plate33.双层底肋板double bottom floor 36.舱口围板hatch coamings图二图3:双壳油船—典型横剖面图图三图4:双壳油船—典型横舱壁图图四2. 船体术语总则舷梯(Accommodation Ladder),位于船侧的一组可移动台阶,供人员从小船或码头登船时使用。
尾尖舱舱壁(Aft Peak Bulkhead),系指船尾前面第一个主横向水密舱壁。
尾尖舱系指最后一个水密舱壁船尾狭小部分的舱室。
舱壁间距(Bay),位于相邻的横肋骨或横舱壁之间的区域。
舭龙骨(Bilge Keel),为减少船舶横摇、沿舱底与船壳垂直长度约为船长1/3 的板。
舭列板(Bilge Strake),舱底延伸至侧壁垂直转折处的列板。
船首肘板(Breast Hook),船尾处连接左舷和右舷结构件的三角形肘板。
舱壁甲板(Bulkhead Deck),承载横向水密舱壁和船壳的最上面连续甲板。
舱壁结构(Bulkhead Structure),带有扶强材和桁材的横舱壁或纵舱壁。
舷墙(Bulwark),围绕露天甲板位于船舶侧壁上部边缘正上方的垂直板。
货物区域(Cargo Area 或Cargo Length Area),包括船舶上的货舱、液货舱/污油水舱及相邻区域包括压载舱、燃油舱、隔离舱、空舱以及上述区域以上覆盖整个长度和宽度的甲板区域。
货舱舱壁(Cargo Hold Bulkhead),分隔货舱的分界舱壁。
装货舷门(Cargo Port),船侧用于装卸货物或备品的门或舱门,也被称为舷门。
短纵梁(Carlings),通常为平板支承梁,从船首到船尾方向焊接在甲板横梁之间,以防止板变形。
棚(Casing),以保护为目的设于任何处所周围的铺板或舱壁。
衬材(Ceilings),为防止船舶结构和货物损坏安装在船舶各处如舱顶、船侧和舱壁的木制盖板或外板。
围板(Coaming),舱口或天窗的垂直分界结构。
隔离舱(Cofferdams),两道舱壁或甲板之间的处所,主要为防止油从一个舱室泄漏到另一个舱室而设计。
防撞舱壁(Collision Bulkhead),最前面的主横向水密舱壁。
升降口(Companion Way),从船舶甲板通至以下处所的水密入口。
限制处所(Confined Space),具有下列特性之一的处所:用于进出、难以自然通风或非设计用于工人连续占用的限制开口。
横跨甲板(Cross Deck),货舱口之间的区域。
横撑材(Cross Ties),用以支承油船纵舱壁,以防水静力和水动力载荷。
风暴盖(Dead Covers),在恶劣天气下为保护玻璃舷窗、装有铰链的青铜板或钢板,也被称为舷窗盖。
甲板室(Deck House),干舷甲板或上层建筑甲板上、不是从船的一侧延伸到另一侧的结构。
甲板结构(Deck Structure),由扶强材、桁材和支柱组成的甲板板。
深舱(Deep Tank),从船底或内船底向上延伸至或高于最低层甲板的液舱。
排泄口(Discharges),穿过船侧用以输送舭部污水、循环污水、排水等的所有管道系统,也被称为舷外排泄口。
双层底结构(Double Bottom Structure),内底顶部和其他以下构件(包括内底板)用扶强材组成的外板。
箱型龙骨(Duct Keel),长度与货舱长度相同、由箱型板构成的龙骨;用于遮蔽压舱物或为避免管道穿过货舱而遮蔽前向管道。
封闭式上层建筑(Enclosed Superstructure),由前部和/或船尾的舱壁构成的配备风雨密封门和封闭装置的上层建筑。
设备编号(Equipment Number),主要为船级社用以确定新船的锚和锚链的尺寸和数量。
肋板(Floor),船底横向构件。
平甲板船(Flush Deck Ship),干舷甲板上没有上层建筑的船舶。
首楼(Forecastle),位于船首处较矮的上层建筑。
首尖舱(Forepeak),防撞舱壁的船舶前部区域。
干舷甲板(Freeboard Deck),通常暴露在天气和海水下、最上面的整个甲板,对所有暴露开口永久关闭。
排水口(Freeing Port),可以使甲板上的水自由流向船外的舷墙开口。
通道(Gangway),上层建筑之间,如首楼与桥楼之间或桥楼与尾楼之间的高位通道。
桁材(Girder),主要支承结构件的通用术语。
舷缘(Gunwale),船侧的上部边缘。
角撑板(Gusset),两个结构件之间用于分配强度连接力的三角形板。
舱口围板(Hatch Coaming),为防止水进入船舱、围绕舱口的垂直板,同时用作舱口盖的框架。
舱口盖(Hatch Covers),为防止水进入船舱、安装在舱口上的木质或钢质盖,还可用作甲板货的支承结构。
舱口通道(Hatch Ways),船甲板上提供进入下部舱室通道的形状通常为矩形的开口。
也被称作舱口(hatches)。
斜边舱(Hopper Side Tanks),散货船运输特定货物时用于压载或保持船舶稳性的液舱,也指顶边压载翼舱和底斜边舱。
独立式液舱(Independent Tank),自给式液舱。
龙骨(Keel),沿船底中心线纵向延伸的船舶主要结构件或主骨架。
通常为船壳内部中心线处用垂直板加强的平板。
内底边板(Margin Plate),内底的舷外列板,当舷底弯折时,内底边板(或纵桁)将构成双层底的外部边界。
船中剖面(Midship Section),前后垂线正中间穿过船舶的横剖面。
管隧(Pipe Tunnel),在内底和船壳板之间沿船中部船首线和船尾线的空舱,形成船底污水、压载物和其他从机舱延伸至船舱的管线的保护处所。
尾楼(Poop),在船尾尽头位于封闭式上层建筑以下的处所。
尾楼甲板(Poop Deck),船尾尽头遮蔽甲板上部的第一层甲板。
舷灯(Port Light),舷侧灯或舷窗的另一术语。
折减尺度(Reduced Scantlings),因应用经认可的腐蚀控制布置而允许折减的尺度。
代表性处所(Representative Spaces),能反映类似形式、用途,和具有类似防腐蚀系统的其他处所的处所。
