梳齿型和模数式伸缩缝对比讲解学习
梳齿型伸缩缝的特点【范本模板】
1。
SCB钢齿型伸缩缝面层板为梳齿形防滑槽钢板，从左右伸出桥面板间隙处相互啮合的支承式构造，伸缩缝结构刚度较大，可承受较大的水平变位，伸缩量可达420mm。
2.这种伸缩缝的建筑高度低.SCB伸缩缝在桥面铺装层高度内就能安装，不需要梁体内预留槽口，大大方便了设计和施工。
3.适用范围广。
新、老桥梁上都能采用，尤其是对老桥大位移橡胶板式伸缩缝的更换特别适宜，优点是模数式大位移伸缩缝是无法替代的。
4.汽车行驶平稳、舒适、不跳车、无噪声。
5.伸缩缝构件运输、安装方便、不需要超长车运送，也不要用吊车装卸。
6.SCB钢齿型伸缩缝造价低.价格比模数式大位移伸缩缝可节约20%左右。
SCB钢齿型伸缩缝安装步骤1。
放样切割沥青混凝土。
按A宽度放样，注意是沿梁缝中心线左、右不对称切割.2。
开挖清理杂物.开挖深度至少应达到H值。
3.固定螺栓定位.用螺栓孔组合模板放样定位，螺杆位置误差≤±1mm。
凿孔时不得梁体内结构,如预应力管道、钢筋等.4。
绑扎过渡底部钢筋网格，立模板，浇筑C40钢纤维混凝土。
顶面标高和平整度要严格控制，与桥面纵、模坡一致，其平整度应为0～—1mm(mm）。
5。
绑扎过渡段内分布钢筋。
6.浇筑过度段区载C40钢纤维混凝土。
7.安装止水氯丁橡胶片、不锈钢板和齿形板，用螺帽旋紧.为防止螺杆与螺帽松动，螺纹上必须涂防松胶水,螺杆与螺帽面少量点焊固定，最后螺孔内灌注防水和防松环氧树脂。
8。
混凝土浇水养护，冬天要防冻保湿养护。
9。
齿形缝内灌防水油膏。
一般来说：桥梁伸缩缝要求在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;安装、检查、养护、消除污物都要简易方便.桥梁伸缩缝的设置的方法及步骤：在设置伸缩缝处，栏杆与桥面铺装都要断开。
要使施工和安装方便，其部件本身要有足够的强度外，应与桥面铺装牢固连接,特别注意的是，在伸缩缝附近的栏杆结构也要能相应地自由变形,近年来，由于国内桥梁的的通行压力不断加大，所有桥梁的伸缩缝出现很多的问题：1。
伸缩缝 模数式与梳齿式 比较

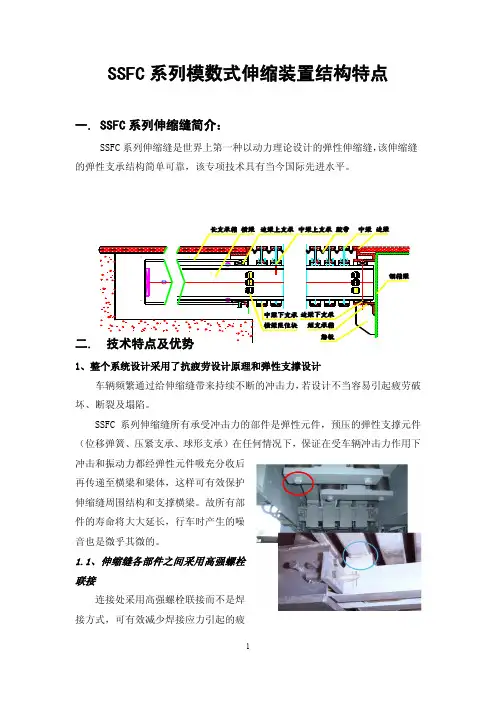

SSFC系列模数式伸缩装置结构特点一. SSFC系列伸缩缝简介：SSFC系列伸缩缝是世界上第一种以动力理论设计的弹性伸缩缝，该伸缩缝的弹性支承结构简单可靠，该专项技术具有当今国际先进水平。
二1、整个系统设计采用了抗疲劳设计原理和弹性支撑设计车辆频繁通过给伸缩缝带来持续不断的冲击力，若设计不当容易引起疲劳破坏、断裂及塌陷。
SSFC系列伸缩缝所有承受冲击力的部件是弹性元件，预压的弹性支撑元件（位移弹簧、压紧支承、球形支承）在任何情况下，保证在受车辆冲击力作用下冲击和振动力都经弹性元件吸充分收后再传递至横梁和梁体，这样可有效保护伸缩缝周围结构和支撑横梁。
故所有部件的寿命将大大延长，行车时产生的噪音也是微乎其微的。
1.1、伸缩缝各部件之间采用高强螺栓联接连接处采用高强螺栓联接而不是焊接方式，可有效减少焊接应力引起的疲劳。
任何类别的伸缩缝在其营运过程中，都会因为种种因素需要更换、保养。
SSFC 伸缩缝设计充分考虑这一点，即使多年使用后，伸缩缝的部件亦容易维护保养。
1.2、独立的位移控制及载荷传输系统作为传输冲击载荷的横梁与位移系统完全分离，这种设计可免除其承受其它的附加载荷，而斜向支撑系统要承受其斜向布置引起的其它作用力，独立的位移控制系统可适用任何使用条件。
若单组间隙被阻止不能收缩，其它组缝不受影响仍可继续使用。
若使用斜向支撑，其支撑系统及位移控制系统合为一体，其使用性能受到很大影响。
1.3、SSFC伸缩缝结构采用了球型支座支撑和弹性的压紧支承由于采用了球型支座支撑横梁，这样可有效地满足梁体和墩的三维旋转，这种结构特别适用于基于漂浮体系原理设计的桥梁。
1.4、承受载荷的中梁、横梁是一次热轧成形的“I”型断面若使用焊接成型的横梁，极易产生疲劳破坏。
2．结构尺寸相对于斜向支撑系统大大减少SSFC伸缩缝由于是独立的位移控制及载荷传输系统，所以其位移箱尺寸较小，较易与周围预留钢筋联接并能快速对接安装，不会给安装带来很大问题。
桥梁伸缩缝解读
七、检验设备
1、游标卡尺、卷尺、直线标尺、刀口尺、
塞尺、涂层测厚仪、无损探伤仪、 2、金属物性检测设备：洛氏硬度计、金属 万能试验机、冲击试验机 3、橡胶物性检测设备：电子拉力试验机、 邵尔硬度计、试样制备设备、热空气老化 箱、恒定压缩装置、耐臭氧试验机、化学 试剂
八、安装
1、预留槽深度和宽度 2、预埋钢筋的布置 3、安装温度 4、混凝土、钢筋的型号和其他掺加物 5、水平控制和缝体直线控制 6、安装施工设计方案制定、实施和质量控
桥梁伸缩缝
依据：JT/T327-2004 授课：赵爱春
一、术语
1、伸缩装置：为使车辆平稳通过桥面并满足桥面 变形的需要，在桥面伸缩接缝处设置的的各种装 置的总称。 2、伸缩量：伸缩装置的拉伸值和压缩值的总和。 3、伸缩缝：为适应材料涨缩变形需要而在桥梁上 部结构中设置的间隙。 4、富裕量：伸缩装置拉开和压缩两种状态下的预 留量值。 5、初始压缩量：即初始定位值，客未提供安装 温度时，此数值为伸缩量的1/2.
五、JT/T327-2004
5、材料要求 （5）材料的尺寸要求 （6）外观、内在质量 6、成品组焊要求 7、试验 8、检验项目
9、标志、包装、运输、储存
10、施工
六、生产设备
1、电焊机、气保焊机、手动气割 2、切割锯或锯床、仿形气割、钢筋切断机、
钢筋弯曲机、喷砂除锈设备、喷漆设备 3、千斤顶、组装架、调直工装、定间隙标 件、天车或叉车、手电钻、直线标尺 4、模数零部件加工：卧式车床、钻床、铣 床、硫化机、轧胶机、折弯机、氩弧焊机、 剪板机、支座模具
十一、伸缩量计算
查阅参照此表
制 7、养护与通车
各式桥梁伸缩缝介绍
桥梁伸缩缝伸缩缝首页当前位置缩缝伸型、型伸缩装置均是由两根边梁（C型、GQF-F型、GQF-LGQF-C型、GQF-Z 型热轧异型钢材）和橡胶密封带组成，其结构简单，安装方便，适用于LFZ型、型、的桥梁。
伸缩量为0~80mm 桥梁伸缩缝施工操作中的质量控制措施时间对于施工操作人员是工程质量的直接责任者，故对施,对于公路桥梁伸缩缝安装时对操作人员加强质量意识工操作人员自身的素质以及对他们的管理均要有严格的要求，的同时，加强管理，确保操作过程中的质量要求桥梁伸缩缝。
具有相应的操对每个进入本项目施工的人员，均要求达到一定的技术等级，首先，在施工中进行对每个进场的劳动力进行考核，同时，作技能，特殊工种必须持证上岗。
考察，对不合格的施工人员坚决退场，以保证操作者本身具有合格的技术素质。
自觉按操作规提高他们的质量意识，其次，加强对每个施工人员的质量意识教育，程进行操作，在质量控制上加强其自觉性。
再次，施工管理人员，特别是工长及质检人员，应随时对操作人员所施工的内容、随时指出达不到质进行质量标准的测试，在现场为他们解决施工难点，过程进行检查，量要求及标准的部位，要求操作者整改。
最后，在施工中各工序要坚持自检、互检、专业检制度，在整个施工过程中，做到工前有交底，过程有检查，工后有验收的“一条龙”操作管理方式，以确保工程质量。
桥梁伸缩缝运输与包装 1伸缩缝装置应根据分类、规格及货运重量规定成套包装，可采用不同的包装方式。
可由厂方与用牢固可靠，如有特殊要求，不论采用何种包装方式，都应捆扎包装平整、运输时的注意事项。
体积、重量及储存、户协商确定。
包装箱外应注明产品名称、规格、箱内应附有产品合格证。
技术文件须用塑料薄膜装袋封口。
规格型号全部按照交桥梁伸缩缝胶条是专门为各种型号的桥梁伸缩缝配套的产品，型缝及其它型号伸缩缝配套使用。
橡胶EC通部，铁道部的标准生产可与型、F型及橡胶伸缩缝它桥面所产生的伸缩变形。
伸缩缝是利用橡胶的高弹性来适应温度变化时，具有安装方便、行驶平稳、防水、防尘、噪音小、重量轻、造价低的优点得到了桥梁工表示氯丁橡胶胶表示天然橡胶、表示橡胶种类:NRCR程界的欢迎与好评。
多向变位梳齿板式桥梁伸缩缝设计说明伸缩缝施工培训课件
振捣密实性。之后用刮杆将混凝土表面刮平，平整度一 般应控制在低于路面标高2mm（不要超过2mm）即位 于-2～0mm之间。
四、伸缩缝养护 1、做好施工过程中的养生。砼初凝前用毛刷拉毛， 初凝后及时覆盖麻袋或土工布进行洒水养生，时间≥7d， 同时养生期间应派专人实行交通管制，待强度达到70%时 ，用专用工具安装橡胶密封带。
2.伸缩量：伸缩装置的拉伸值和压缩值的总和。
3.伸缩缝：为适应材料涨缩变形需要而在桥梁上部结 构中设置的间隙。
4.富余量：伸缩装置拉开和压缩两种状态下的预留量 值。
5.初始压缩量：即初始定位值，客户未提供安装温度 时，此数值为伸缩量的1/2。
2、 代号表示。
GQF-C80（EPDM）
GQF -产品名称代号（设计院，厂商，专利） C -型钢类型 80 -伸缩量为80mm EPDM-橡胶密封带的胶种
3.施工方法 （1）沥青面层切割
（2）沥青破除
（3）混凝土凿除
（4）横向钢筋锚筋定位
（5）钢筋安装
（6）模板安装
（7）伸缩缝安装
Hale Waihona Puke （8）螺栓安装（9）伸缩缝调平
（10）覆盖彩条布
（11）混凝土振捣
（12）洒水养护
三、施工控制要点
1、切缝之前必须对沥青面层的平整度进行检测。
3.分类 1.对接式伸缩缝。
2.模数支承式伸缩缝。
4.橡胶剪切组合式伸缩缝。
5.无缝式桥梁伸缩缝。
二、玉赤桥模块梳齿板式桥梁伸缩装置 1.构成
由钢件,承压支撑橡胶及橡胶密封带，改性聚四氟乙烯板 和不锈钢板组成。
2.模块梳齿板式桥梁伸缩缝特点 （1）具有良好的防水性能。 （2）运用范围广，新、老桥梁上都能采用。 （3）修建高度低，梳齿型桥梁伸缩缝在桥面铺装层高度内就 能安装，不需要梁体内预留槽口。 （4）构件运输、安装便利。
多向变位梳齿板式桥梁伸缩缝设计说明伸缩缝施工培训课件
伸缩缝施工
2019年4月
2
课程目标
1.明确伸缩缝的标准做法，增强桥台连接 处的结构耐久性及行车舒适性 2.提高主体结构实体质量，从而提升客户 对于工程质量的满意度。
振捣密实性。之后用刮杆将混凝土表面刮平，平整度一 般应控制在低于路面标高2mm（不要超过2mm）即位 于-2～0mm之间。
四、伸缩缝养护 1、做好施工过程中的养生。砼初凝前用毛刷拉毛， 初凝后及时覆盖麻袋或土工布进行洒水养生，时间≥7d， 同时养生期间应派专人实行交通管制，待强度达到70%时 ，用专用工具安装橡胶密封带。
谢谢！
thank you
5、砼浇筑前，定位锚固钢筋和桥面面层钢筋必须
安装合格，并用水对槽内垃圾进行二次冲洗和清理。
为防止浇筑时把间隙堵死，影响伸缩，应将伸缩间
隙处用泡沫塑料填充。安装必要模板，在预留槽内对称
浇筑砼，并防止砼渗入位移箱内，也不允许溅填在密封
橡胶带缝中及表面上，如发生此类现象应立即清理。砼 浇筑时坍落度应控制在30mm以内，并振捣密实，平整 无蜂窝，特别是对一些死角的地方，更应注意混凝土的
心线向重合，并对称放置于伸缩间隙上，使其顶面高度
与桥梁路面标高（纵坡、横坡）向吻合后垫平。
正确就位后，将伸缩装置上的锚固筋与梁、板、桥
台上的预埋筋进行牢固焊接。焊接时注意焊接的部位和
方法，防止伸缩装置的边梁和中梁变形。型钢定位后采
用分段点焊加固的方法，以免型钢过热产生变形，宜分
梳齿板型伸缩缝的特点及使用范围
梳齿板型伸缩缝的特点及使用范围
一、梳齿板型伸缩缝的特点
梳齿板型伸缩缝是一种常用于地面铺设的伸缩缝，其主要特点如下：
1.优秀的伸缩性能：采用梳齿形状设计，使得铺设的地面能够充分伸
缩，具有较强的适应性。
2.良好的防震性能：老化后的地面，易于在使用过程中出现裂缝，采
用梳齿板型伸缩缝能够有效地避免地面震动或外力冲击引起的破坏。
3.优秀的耐久性：采用优质材料制作，具有较强的耐用性，不易受到
外界环境的影响，随着使用时间的延长，其性能不会显著下降。
4.美观大方：梳齿板型伸缩缝具有很好的外观，采用合适的颜色和风
格，能够使得铺设的地面更加美观大方。
二、梳齿板型伸缩缝的使用范围
梳齿板型伸缩缝适用于多种场合下的地面铺设，其中包括：
1.道路铺设：道路在使用过程中会受到汽车的冲击、气候变化等多种
因素的影响，采用梳齿板型伸缩缝能够有效地避免出现路面破损情况，延长路面使用寿命。
2.桥梁铺设：桥梁在使用过程中会受到大量的车辆经过、气候变化等
影响，使用梳齿板型伸缩缝能够有效地保护桥面不被损坏，延长桥梁寿命。
3.地铁站台及隧道铺设：地铁站台和隧道在使用过程中会遇到列车运
行、地震等多种因素的影响，使用梳齿板型伸缩缝能够有效地抑制地震及列车震动对站台或隧道带来的影响。
三、结语
总之，梳齿板型伸缩缝具有优秀的伸缩性能、抗震性能、耐久性和美观大方的外观，适用于多种场合下的地面铺设，能够有效地维护地面的使用寿命及稳定性，是一种可靠的地面铺设缝隙材料。
梳齿板-伸缩缝资料
新产品资料公司简介：衡水橡胶股份有限公司（原名衡水市橡胶一厂）始建于1954年，地处河北省衡水市大庆东路27号，1993年完成股份制改造。
公司拥有员工一千八百多名，占地面积430000平方米，注册资金11880万元。
本公司技术力量雄厚，设备齐全、精良，是以公路、铁路桥梁支座、桥梁伸缩装置、橡胶止水带等产品的研发、设计、制造、安装为一体的集团化企业。
主要产品是与中交公路规划设计院、铁道部科学研究院等多家科研院校联合开发生产的，并在引进、消化、吸收欧美先进技术的基础上自行研制成功了多种桥梁配件产品，所有产品已通过省部级检测、鉴定，并获得27项国家专利，多项产品获得国家级新产品荣誉称号。
本公司已通过ISO9001质量体系认证、各类铁路支座产品的CRCC认证；质检机构为中国石油和化学工业协会认证的A级质检机构；公司先后被省委省政府授予“省级产品质量信得过企业”、“省优质产品生产企业”、“高新技术企业”、“河北省科技型企业”、“河北省文明单位”、“省重合同守信用企业”、“河北省先进企业”等荣誉称号；被衡水市委、市政府誉为“衡水工业战线一面光辉的旗帜”。
本公司产品已成功用于中国较早高速公路沈阳—大连段，并相继在京石、京沈、京哈、京福、京珠等高速公路，夷陵长江大桥、南京长江三桥、武汉天兴洲长江大桥、汕头海湾大桥和中国第一条客运专线—秦沈客专、京沪高铁、海南东环铁路、广珠城际、武广客专、北京轻轨、大连轻轨、南京地铁、合武铁路、迁曹铁路、太中银铁路、长吉铁路、京津城际轨道等大量公路、铁路、市政桥梁工程中应用。
并以优良的产品质量、优质的售后服务得到了广大客户、专家的好评。
本公司始终坚持以提高产品质量为重点，加强管理为核心，讲究信誉求发展的经营原则，建立科学完整的质量管理与保证体系，秉承“诚信为本，创一流服务；质量为先，造一流产品；科学管理，做行业楷模”之宗旨，为祖国的交通事业再立新功！真诚希望与各界朋友携手合作，共创伟业！目录CONTENTS第一章：HZF浅埋式梳齿板伸缩装置一、HZF浅埋式梳齿板伸缩装置的规格型号 (001)二、HZF浅埋式梳齿板伸缩装置的结构特点 (001)三、HZF浅埋式梳齿板伸缩装置的结构形式 (001)四、HZF浅埋式梳齿板伸缩装置的设置参数 (001)五、HZF浅埋式梳齿板伸缩装置的安装工艺 (001)第二章：HXDS多功能梳齿型伸缩装置一、HXDS多功能梳齿型伸缩装置的专利证书 (001)一、HXDS多功能梳齿型伸缩装置的规格型号 (001)二、HXDS多功能梳齿型伸缩装置的结构特点 (001)三、HXDS多功能梳齿型伸缩装置的设计原理 (001)四、HXDS多功能梳齿型伸缩装置的应用范围 (001)五、HXDS多功能梳齿型伸缩装置的预留槽尺寸 (001)六、HXDS多功能梳齿型伸缩装置的安装工艺 (001)第三章：SF系列三防伸缩装置一、SF系列三防伸缩装置的规格型号 (001)二、SF系列三防伸缩装置的结构特点 (001)三、SF系列三防伸缩装置的设计原理 (001)四、SF系列三防伸缩装置的结构形式 (001)五、SF系列三防伸缩装置的设置参数 (001)第一章：HZF浅埋式梳齿板伸缩装置一、HZF浅埋式梳齿板伸缩装置的规格型号本桥梁伸缩装置根据伸缩量大小分为两大类：1、HZF60（0-60mm）桥梁伸缩装置2、HZF（120-180）桥梁伸缩装置；HZF-120、HZF-140、HZF-160、HZF-180二、HZF浅埋式梳齿板伸缩装置的结构特点HZF桥梁伸缩装置伸缩量为0-60 mm时，采用异型钢加锚固结构其结构简单、坚固耐用、对预留槽口深度要求较浅；伸缩量为120-180 mm时，采用梳形钢板加异型钢加锚固结构的形式，本伸缩装置综合梳齿板伸缩装置及异型钢单缝伸缩装置的优点，特别适用于旧桥改造及预留槽口深度受到限制的中小桥梁，其结构简单、行车平稳、噪声较小。
伸缩缝 模数式与梳齿式 (比较)
SSFC系列模数式伸缩装置结构特点一. SSFC系列伸缩缝简介：SSFC系列伸缩缝是世界上第一种以动力理论设计的弹性伸缩缝，该伸缩缝的弹性支承结构简单可靠，该专项技术具有当今国际先进水平。
二1、整个系统设计采用了抗疲劳设计原理和弹性支撑设计车辆频繁通过给伸缩缝带来持续不断的冲击力，若设计不当容易引起疲劳破坏、断裂及塌陷。
SSFC系列伸缩缝所有承受冲击力的部件是弹性元件，预压的弹性支撑元件（位移弹簧、压紧支承、球形支承）在任何情况下，保证在受车辆冲击力作用下冲击和振动力都经弹性元件吸充分收后再传递至横梁和梁体，这样可有效保护伸缩缝周围结构和支撑横梁。
故所有部件的寿命将大大延长，行车时产生的噪音也是微乎其微的。
1.1、伸缩缝各部件之间采用高强螺栓联接连接处采用高强螺栓联接而不是焊接方式，可有效减少焊接应力引起的疲劳。
任何类别的伸缩缝在其营运过程中，都会因为种种因素需要更换、保养。
SSFC 伸缩缝设计充分考虑这一点，即使多年使用后，伸缩缝的部件亦容易维护保养。
1.2、独立的位移控制及载荷传输系统作为传输冲击载荷的横梁与位移系统完全分离，这种设计可免除其承受其它的附加载荷，而斜向支撑系统要承受其斜向布置引起的其它作用力，独立的位移控制系统可适用任何使用条件。
若单组间隙被阻止不能收缩，其它组缝不受影响仍可继续使用。
若使用斜向支撑，其支撑系统及位移控制系统合为一体，其使用性能受到很大影响。
1.3、SSFC伸缩缝结构采用了球型支座支撑和弹性的压紧支承由于采用了球型支座支撑横梁，这样可有效地满足梁体和墩的三维旋转，这种结构特别适用于基于漂浮体系原理设计的桥梁。
1.4、承受载荷的中梁、横梁是一次热轧成形的“I”型断面若使用焊接成型的横梁，极易产生疲劳破坏。
2．结构尺寸相对于斜向支撑系统大大减少SSFC伸缩缝由于是独立的位移控制及载荷传输系统，所以其位移箱尺寸较小，较易与周围预留钢筋联接并能快速对接安装，不会给安装带来很大问题。
RB模块式多向变位桥梁伸缩装置与其它类型伸缩装置性能的比较
RB模块式多向变位桥梁伸缩装置与其它类型伸缩装置的比较宁波路宝科技实业集团有限公司2007年5月RB模块式多向变位桥梁伸缩装置与其它类型伸缩装置的比较随着经济的发展，人们对行车的舒适性、安全性、可靠性要求已越来越高。
桥梁伸缩装置作为桥梁结构中行车安全性能的主要附构件已得到高度的重视。
目前市场中的异型钢模数式伸缩装置，所存在的纵向伸缩间隙大、伸缩不均、冲击力集中、跳车严重、混凝土易碎、伸缩部件损坏率高、制造费用大、设计预留槽深度深等现象较为突出。
特别是在悬索桥、斜拉桥上安装使用中已严重暴露出不适应横向及多向变位要求的缺陷。
对竖向变形要求高，纵、横向变位大的斜拉桥、悬索桥等桥梁模数式伸缩装置则难以满足其多向变位的要求。
目前市场上正在使用和研究的产品主要有：各类模数式桥梁伸缩装置和日本、法国及瑞士等国研制的梳形伸缩装置。
这两类产品主要有以下不足：一、模数式伸缩装置损坏现象及原因1. 装置不能满足横向变位要求。
当梁端发生水平转角时，中梁在扇形变位状态下发生塑性变形，中梁与边梁产生严重拉脱损坏。
江阴长江大桥损坏照片芜湖长江大桥损坏照片2. 当桥梁同时处于水平、竖向及扭动娈位时，中梁与支承梁形成夹角，桥梁伸缩的纵向力与支承梁运动方向形成夹角，支承梁运动阻力巨增，导致限位支座剪切断裂，承压支座及其他构件被挤磨破损。
(江阴长江大桥损坏照片)3. 汽车通过时，巨大振动和冲击力导致支座的损坏，横梁、中梁钢和边梁钢折断脱落。
上海南浦大桥损坏照片钱江六桥（下沙大桥）损坏照片芜湖长江大桥损坏照片4. 支座的脱落损坏导致中梁下陷，装置表面凹凸不平，严重影响行车安全。
芜湖长江大桥损坏照片重庆市黄花园大桥损坏照片5. 外露的橡胶止水条不能适应恶劣环境的侵害，缝内垃圾积压，伸缩受阻，止水条破漏。
杭州市钱江三桥损坏照片甬台温高速公路凫溪特大桥损坏照片二、传统梳齿板类伸缩装置损坏现象及原因传统梳齿板类伸缩装置结构示意图1、装置不能满足桥梁梁体竖向转角要求。
桥梁梳齿伸缩缝种类
桥梁梳齿伸缩缝种类
一、桥梁梳齿伸缩缝的种类
1. 单缝式梳齿伸缩缝
这种伸缩缝就像它的名字一样，只有一条缝隙哦。
它结构相对简单，比较适合那些伸缩量不是特别大的桥梁呢。
就像是给桥梁做了一个小小的灵活关节，让桥梁在温度变化或者车辆荷载作用下，能够有一点小空间来舒展或者收缩自己。
2. 多缝式梳齿伸缩缝
多缝式的话，那就是有好几个缝隙啦。
它可以适应更大的伸缩量哦。
你可以想象一下，对于那些比较长的大桥，或者是在温度变化比较大的地区的桥梁，多缝式梳齿伸缩缝就像是一群小伙伴手拉手，一起帮助桥梁应对各种伸缩变化。
3. 浅埋式梳齿伸缩缝
浅埋式的特点就是它埋入的深度比较浅。
这样的好处是安装起来可能会相对方便一些，而且在一些对基础结构影响较小的桥梁上比较适用。
它就像是一个低调的小助手，默默地在桥梁表面附近发挥着伸缩调节的作用。
4. 深埋式梳齿伸缩缝
跟浅埋式相反，深埋式梳齿伸缩缝埋得比较深。
这就使得它在稳定性方面可能会更有优势，能够更好地承受桥梁传来的各种力，
像是一个扎根很深的大力士，稳稳地支撑着桥梁的伸缩变化。
5. 模数式梳齿伸缩缝
模数式的是按照一定的模数来设计的哦。
它可以根据桥梁的具体伸缩要求，选择合适的模数进行组合安装。
这就好比搭积木一样，按照不同的需求搭建出最适合桥梁的伸缩缝结构。
6. 非模数式梳齿伸缩缝
非模数式就没有那么严格按照模数啦。
它更加灵活，可以根据一些特殊的桥梁情况或者不规则的伸缩要求来进行定制。
就像是给那些有特殊需求的桥梁专门量身定做的伸缩缝。
提高梳齿形伸缩缝平整合格率PPT学习教案
强度等级不小于8.8 级
张传伟
2011.06.21前
8
水准仪无校核
测量仪器是否均经过专业仪器鉴 定部门校核
查看检定合格证书
水准仪每年经专业计 量院校核一次
杨杰
2011.06.26前
9
锚固螺栓焊接滑移 锚固螺栓是否垂直
现场调查
10
螺母紧固顺序不合 不同的紧固顺序是否造成梳齿板
理
高差
现场试验
锚固螺栓100%穿过梳 齿板预留孔
非要因
第20页/共48页
五、要因确认
确认四：吊装工具不合适。 标准：安装方便、快捷。 确认方法： 采用自制吊装工具进行梳齿板安装。对幸余路跨线 桥三条伸缩缝安装速度统计如下：
责任人：衣永栋
表5-4 统计表
项目
伸 缩缝
XYL1
XYL2
XYL3
12 数量（块 ）
时间（min ） 28
非要因 平均时间（min）
表5-2 统计表
分数 班组
≤60 60-80 80-90 ≥90
班组一（18人） 0
0
15
3
班非组二要（因22人） 0
0
17
5
第18页/共48页
五、要因确认
确认二：测量人员操作不规范
标准：理论考试及实际操作分数不低于90分。 确认方法： 公司每年组织技术人员进行测量培训并考核，分 数不低于90分才能胜任测量工作。 责任人：杨杰
螺母100%紧固到位
衣永栋 2011.06.20前
6
梳齿板几何尺寸不 标准
尺寸偏差是否符合图纸要求
现场测量每一块梳齿板尺 长宽尺寸偏差不超
寸
3mm
孙艳伟
梳齿型和模数式伸缩缝对比讲解学习
梳齿型和模数式伸缩缝对⽐讲解学习梳齿型和模数式伸缩缝对⽐1梳齿形伸缩缝性能特点梳齿形伸缩缝也称为指形钢板伸缩缝或梳形钢板伸缩缝。
设计容许伸缩量40-1000mm，适⽤于⼤中型桥梁伸缩缝。
梳齿形伸缩缝从构造上可分为⽀承式和悬臂式两种，⽀承式齿缝可阻⽌⽯⼦杂物等漏下，但伸缩量不宜太⼤，否则整个桥⾯钢板宽度就随之加宽，这样钢板受⼒不利⽽且⽤钢量⼤。
在伸缩量较⼤时，⼀般优先选⽤悬臂式齿缝，它的优点在于受⼒明确。
1-1梳齿式伸缩缝1.1梳齿形伸缩缝的功能优点1）梳齿形桥梁伸缩缝伸缩量⼤浅埋设，安装简单。
梳齿形伸缩缝⾯层、中间层和底层结构型式简单，通过普通的螺栓连接件，形成两梁端间的伸缩与两组梳齿板伸缩同步⽽不同位的伸缩体系。
因此伸缩量⼤浅埋设安装简单充分显⽰出梳齿形伸缩装置的特有的技术优势。
2）梳齿形桥梁伸缩缝梳型伸缩间隙有⾃动清渣和防尘功能。
由于梳齿形伸缩装置特殊结构，梁由于钢梳齿板与中间防磨层密贴，凹槽部分为45度斜坡⾯，梳齿伸缩间隙位于单侧梁的端⾯上，灰渣和硬物只能留在表⾯，借助梳型钢板的伸缩过程和车辆⾏驶的作⽤，⾃动将灰渣、硬物排出伸缩间隙，使伸缩缝始终保持能满⾜梁体⽔平变位的伸缩缝隙。
3）梳齿形桥梁伸缩缝具有极好的防⽔性能。
梳齿型伸缩缝设置⼆层氯丁橡胶防⽔层，并在梳型钢板伸缩间隙内浇灌防⽔油膏，橡胶防⽔层两端分别固定并平置在钢梳齿板下。
由于钢梳齿板与相邻桥⾯结构结合⽐较严密，⾯层钢梳齿板齿槽间填有能适应温度变化的防⽔塑料油膏，固定伸缩结构的螺栓孔内灌注环氧砂浆密封，⾯层结构形成⼀道连续封闭状态。
4）梳齿形伸缩缝与路⾯整体性能好。
梳齿型伸缩缝采⽤刚柔结合等措施，钢梳齿板活动端平滑地搁置在固定端的梁板上，钢板平顺地在防磨材料上滑动，在车辆荷载作⽤下端部不会发⽣较⼤位移，当车辆通过伸缩装置时，车轮处于同⼀刚性的⽔平⾯上呈平稳的滚动状态，⽆跳车现象。
1.2梳齿形钢板桥梁伸缩缝存在的问题和不⾜⼤量的实践证明梳齿形伸缩缝还存在不少问题，耗钢量⼤，连接的螺栓或铆钉容易松动折断，形成桥⾯的薄弱环节，钢板的性能不⾜和加⼯⽣产时误差变形，影响连接部位的受⼒，由此⽽引起噪声、跳车，甚⾄钢板脱落。
桥梁伸缩缝基本知识要点
桥梁伸缩缝基本知识要点为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。
要求伸缩缝在平行、垂直于桥梁轴线的两个方向，能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。
在设置伸缩缝处，栏杆与桥面铺装都要断开。
伸缩缝概述桥梁伸缩缝简介：桥梁伸缩缝的作用:在于调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结。
斜交桥的伸缩装置一旦被破坏，将严重影响行车的速度、舒适性与安全，甚至造成行车安全事故。
伸缩缝功能：保证梁体自由伸缩使车辆平稳行驶具有良好的密水性和排水性便于清除沟槽污物桥梁的伸缩维长期暴露在大气中，使用环境比较恶劣，是桥梁结构中最易遭到破坏而又较难以修补的部位。
而桥梁伸缩缝的破坏，又可能引起很大的车辆冲击荷载，恶化行车状况，就会导致跳车、噪音、漏水、影响行车安全急剧降低桥梁使用寿命。
伸缩缝功能缺失或损坏的危害：伸缩受阻，或墩台顶坏，或梁体内力增大车辆行驶跳车，行驶不平稳冲击作用增大，对桥梁尤其是端部造成损伤渗水危及耐久性伸缩缝型号桥梁伸缩缝型号有：G Q F-C型、G Q F-Z型、G Q F-E型、G Q F-F型、G Q F-M Z L型,全都是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品。
其中G Q F-C型、G Q F-Z型、G Q F-L型、G Q F-F型桥梁伸缩装置适用于伸缩量80m m以下的的桥梁：GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁。
代号表示方法与中华人民共和国交通行业标准表示方法相一致，以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR) 为例。
G Q F为交通行业标准规定的伸缩缝装置代号.型式代号:-M Z L表示模数式、直梁连杆链条型:(C、Z、F、L、)表示异型钢材的形状。
常见桥梁伸缩缝装置优缺点对比
常见桥梁伸缩缝装置优缺点对比模数式伸缩装置概述(1) 单缝（MA）模数式单缝模数式桥梁伸缩装置，又称异型钢单缝式，是利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。
（2）多缝（MB）模数式多缝模数式桥梁伸缩装置，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。
由V型截面或其它截面形状的橡胶密封条（带），嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台；位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀；橡胶密封带起防止杂物进入及防水。
多缝模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置。
适用条件及常用型号模数式伸缩装置均由型钢、橡胶密封带组成，其技术特点具有相似性。
(1) 单缝（MA）模数式①国产产品这是目前在国内公路桥梁建设中使用较为广泛的一种伸缩装置，适用于中小型桥梁，伸缩量为40、60和80mm的桥梁接缝。
该结构各连接处，均采用既能转动又能滑动结构，所以对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
异形钢单缝式GQF-C型（图0-1、图0-2）、GQF-Z型（图0-3）、GQF-F型（图0-4）、GQF-E型（图0-5）和GQF-L型，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置，字母表示异型钢材的形状。
以GQF-C型伸缩装置为例，它是以C字型钢为主要构件，嵌固防水密封橡胶带为伸缩梯，配以锚固系统所组成。
图0-1 GQF-C型伸缩装置构造图0-2 GQF-C型伸缩装置照片图0-3 GQF-Z型伸缩装置照片图0-4 GQF-F型伸缩装置照片图0-5 GQF-E型伸缩装置照片②进口产品以毛勒单缝式伸缩装置为例，基本是由异型钢嵌固密封橡胶条和锚固系统构成。
伸缩缝的类型与病害讲解
伸缩缝的类型1)镀锌薄钢板伸缩缝。
在中小跨径的装配式简支梁桥上，当梁的变形量在20—4 0mm以内时常选用。
2)钢伸缩缝:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。
钢伸缩缝也宜于在斜桥上使用。
3)橡胶伸缩缝。
它是以橡胶带作为跨缝材料。
这种伸缩缝的构造简单，使用方便，效果好。
在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩缝。
伸缩缝型号:伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-Z型、GQF-L型、GQF -F型、其中GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝, GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.公路桥梁伸缩装置分为：模数式桥梁伸缩装置和KS伸缩装置以及TST弹塑体伸缩装置一、模数式桥梁伸缩装置模数式桥梁伸缩装置分为：GQF-C型桥梁伸缩装置、GQF-MZL型桥梁伸缩装置1、GQF-C型桥梁伸缩装置特点：建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性、舒适性和耐久性。
既方便旧伸缩装置更换，又可供新桥时选用。
选用原则：桥面铺装层厚度≥80mm伸缩量≤80mm2、GQF-MZL型桥梁伸缩装置特点：MZL型伸缩装置结构突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩装置。
该伸缩装置的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩装置非常有利，减少了横梁数量，使位移控制箱体积减小到最小范围，节约了钢材。
该结构还克服了斜向支承式伸缩装置要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。
公路桥梁伸缩缝类型比较分析
公路桥梁伸缩缝类型比较分析摘要：国内近年来高、快速公路的建设，多数路段采高架工程，新建桥梁多采用长跨度或连续梁桥，因此伸缩缝型式及伸缩量不断的创新与扩大，构造益形复杂，以致造成伸缩缝类型亦较为频繁、显著。
本研究针对公路桥梁伸缩缝的类型进行比较分析，有一定的现实意义。
关键词：公路桥梁；伸缩缝；伸缩缝类型中图分类号：tu279.7+2 文献标识号：a 文章编号：2306-1499（2013）06-（页码）-页数为了增进行车舒适，近年来新建桥梁工程有趋向减少伸缩缝数量，采用长跨度或连续梁桥的趋势，相对于早期所使用小伸缩量伸缩缝型式，构造上有很大的差异[1]。
具体伸缩缝的类型分为以下几种。
1. 角钢伸缩缝角钢伸缩缝是于相邻桥面版端部上侧各以角钢加强，角钢背面焊以锚碇钢材，埋置于无收缩混凝土中，此种伸缩缝主要在于防止角隅混凝土受车辆冲击作用而崩裂[2]。
伸缩缝间隙内为中空，或于下方以铜片封住再灌注柏油，或于下方加设橡胶片，以达防水及防止柏油流漏效。
此类型伸缩缝适用于最大伸缩量可达五公分左右。
此型式伸缩缝在国内桥梁施工初期应用普遍，主要原因在于构造简单、施工容易、成本低廉及养护容易，经改良加强上覆 ac 磨耗层效果甚佳。
但因时代变迁，生活机能提升，各类型桥面伸缩缝陆续引进国内，为提升行车品质，此型式伸缩缝已甚少采用，但部分短跨版桥及偏远且车流量较少地区单跨桥梁仍可见其踪迹。
2. gai-top 伸缩缝gai-top 伸缩缝以波浪状钢板竖立于相邻桥面版端部两侧，钢板背面焊有锚碇钢材，埋置于无收缩混凝土中，并利用波浪状钢板间所形成齿型空隙做为伸缩缝，空隙内再予填缝剂处理，增进行车舒适，适用于伸缩量 5～15 公分伸缩缝[3]。
其型式介于齿型与橡胶填缝伸缩缝间，藉接缝两端垂直波浪齿型构造保护桥面版端混凝土，及维护行车平顺。
gai-top 伸缩缝在使用性能上行车舒适感较佳，且维护容易，但在安装施工时应特别注意锚碇布置与方式、浇置混凝土捣实与修整，以及橡胶材充填黏合，以避免波浪状钢板松脱、混凝土产生裂纹及橡胶材脱落等损坏问题。
