格兰富泵HYDRO MPC操作指导
变频供水泵说明书
2
目录
1. 本文献中所用符号
2. 本指导适用范围
3. 产品说明
4. 铭牌
5. 软件标签
6. 型号说明 6.1 控制变量总览
50 50 51 52 52 53 53 53 54 54 55
17
11. 故障排除表
56
17
12. 维护保养
57
18
12.1 水泵
57
18
12.2 电机轴承
57
18
12.3 CU 351
57
19
13. 霜冻防护
57
21
14. 撤出运行
57
21 21 22 22 23 23
15. 15.1 15.2 15.3 15.4
38
9
10.7.30模拟输入和实测值 (4.3.8.1.1 至 4.3.8.7.1)
38
9
10.7.31数字输出 (4.3.9)
39
9
10.7.32数字输出的功能 (4.3.9.1 至 4.3.9.16)
39
9
10.7.33最小、最大和用户设定工作模式 (4.3.14)
40
10
10.7.34最小工作模式 (4.3.14.1)
3. 产品说明
作为标准配置，Hydro MPC 全套增压系统由并联安装在一个共用基 座架上的二至六个 CRI(E) 或 CR(E) 水泵组成，外加所有必要的配 件和一个控制柜。
注意 在某些安装中还必须包括一个隔膜水箱。
格兰富水泵自带变频器操作说明书R操作
页
开始安装之前，务必认真阅读本安装与使用说明书，
3
特别要仔细阅读随同产品一起发运的标准水泵的安装
3
3
和使用说明，泵的安装和使用还要符合当地法规的要求。
4
4
1. 综述
4
4
格兰富的 E 泵是配有频率控制的标准单相或者三相马达的
4
水泵。
4
水泵带有内置的 PI 控制器，可以连接到外部的传感器上，能够
4
控制系统的瞬时压力、压差、温度、温差或者流量。水泵也可以设定
要使用外部的启动/停止输入。 当泵接通电源后，泵将在大约 5 秒钟内启动。
2.2.5 过电压保护 水泵本身带有内置的变阻器，对线电压之间和线－地电压
间的过电压进行保护。
5
2.3 其它连接
图8
图 7、图 8、图 9 所示为外部无源触点的接线端子，这些端
子用于连接启动/停止和数字功能、外部设定值信号、传感器信
IEC364 的规定，这种电源开关的每一极的触点距离至 少为 3mm。 2.2.2 触电保护—间接接触
2.2.6 电源电压 3×380-415V±10％，50/60Hz，PE 泵的铭牌上标出了电源的电压和频率，请确保马达适用于
所提供的电源。 水泵接线盒内的电线应尽可能地短，但地线除外。当无意
间拉断电缆时，地线应是最后被拉掉的，因此地线必须保证有足 够的长度。
所用标准：EN292 — 电磁兼容性（89/336/EEC）
所用标准：EN61 800-3 — 在一定电压范围内使用的电气设备（73/23/EEC）
所用标准：EN 60 335-1 和 EN 60 335-2-51. Bjerringbro , 2001 年 1 月 1 日
格兰富变频器操作
TF PCW #5/#6操作说明
1. 水泵控制面板介绍
水泵控制面板如右图所示:
● 设定按钮用以更改压力设定和起停水泵
● 设定指示灯(黄色)
● 运行指示灯(绿色)
● 故障指示灯(红色)
2. 设定运行压力(
通过点动设定按钮
和 来设定运行压力. 设定值指示灯显示当前的设定值,如下图所示.
实际运行压力为面板设定压力乘以BMS 给定的百分比.
3. 启动/停止水泵
手动停泵: 持续按住
键,直到绿灯闪烁并且所有设定指示灯熄灭.
手动启泵: 持续按住 键,直到相应的预先设定值指示灯亮起.水泵自动按照设定的压力启动运行.
远程控制: 在BMS 可以远程设定水泵的启停.
注: 任何时候都可以通过面板按钮启停水泵
运行指故障指设定值0 3
6
[Bar]。
格兰富卧式水泵安装和操作说明书
GRUNDFOS说明书NB, NBG安装和操作说明书目录页1. 一般信息 22. 交付和吊装 22.1 交付 22.2 吊装 23. 型号标示说明 33.1 NB 型 3 3.2 NBG 型 3 3.3 叶轮直径 5 3.4 泵的工作液体54. 技术数据 54.1 环境温度 54.2 液体温度 54.3 工作压力 5 4.4 最低入口压力 5 4.5 最高入口压力 54.6 最小流量 5 4.7 最大流量 54.8 电气数据 54.9 重量 54.10 噪音等级 5 4.11 泵的转速与材料尺寸的关系 55. 不含电机的泵 65.1 不带支脚的电机 65.2 带支脚的电机 86. 安装 10 6.1 安装前的准备 106.2 泵的位置 10 6.3 连接 106.4 基础 116.5 阻尼减振 11 6.5.1 软连接 12 6.5.2 阻尼减振器 12 6.6 直接连接管路 126.7 管路安装 126.8 旁路 12 6.9 测量仪器 137. 法兰受力与扭矩 138. 电气连接 14 8.1 电机保护 14 8.2 变频器的操作 14 9. 启动 149.1 一般信息 149.2 排气 14 9.3 检查转动方向 159.4 启动 15 9.5 起动/停车 1510. 维护 1510.1 泵 15 10.2 轴的机械密封 1510.3 电机 15 10.4 润滑 15 10.4.1 轴承润滑脂 15 11. 停泵期间的霜冻保护 15 12. 服务 1512.1 维修用成套备件 15 13. 最小入口压力的计算 1614. 故障检查表 1715. 处理 18在开始安装之前，应该仔细阅览设备的安装与工作说明书。
设备的安装与使用，也应该与本条例一致，并遵从良好的操作规范。
1. 一般信息泵的名称和型号标注在泵的铭牌上。
泵装有格兰富的MG 型或MMG 型电机。
如果泵所配的电机是 格兰富 以外的其他类型，请注意电机数据是否与本手册中所列数据有差异。
格兰富常用水泵服务手册

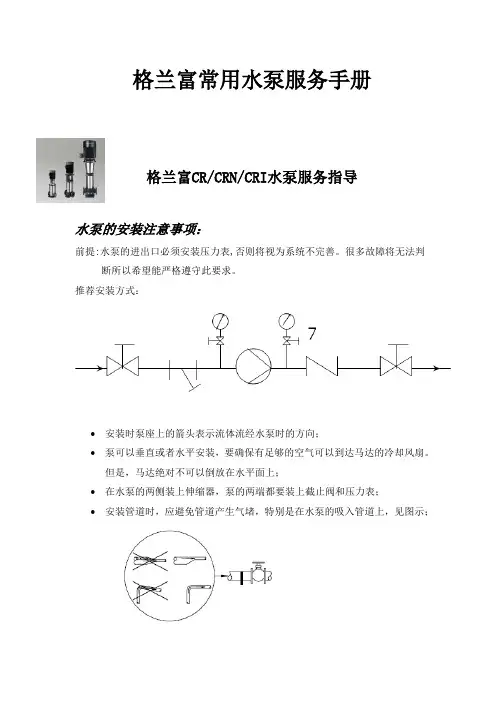

格兰富常用水泵服务手册格兰富CR/CRN/CRI水泵服务指导水泵的安装注意事项：前提:水泵的进出口必须安装压力表,否则将视为系统不完善。
很多故障将无法判断所以希望能严格遵守此要求。
推荐安装方式：•安装时泵座上的箭头表示流体流经水泵时的方向；•泵可以垂直或者水平安装，要确保有足够的空气可以到达马达的冷却风扇。
但是，马达绝对不可以倒放在水平面上；•在水泵的两侧装上伸缩器，泵的两端都要装上截止阀和压力表；•安装管道时，应避免管道产生气堵，特别是在水泵的吸入管道上，见图示；•安装时如果有下列情况，必须在水泵附近安装一个真空阀：排出管总是从泵开始向下倾斜；存在虹吸管影响的危险；有必要防止不干净的液体回流；•请在对水泵和管路进行连接之前，确认已经对管路进行了必要的清洗。
切记不能用水泵来冲洗管道，不能在水泵安装好进出管路后,再进行管路焊接等,主要是避免可疑物或焊渣等进入水泵内；•安装完后,如果不使用,用挡物盖住水泵,避免水和其他异物进入风扇及接线盒内；•如果水泵室外安装，强烈建议水泵电机安装防雨蓬；•如果水泵为变频控制，强烈建议对1.5KW 以下的电机加装LC滤波器，对于其它功率的电机，也建议加装滤波器。
在水泵未充满液体和彻底排空气之前，不要启动水泵。
水泵的调试（含注意事项）：前提：确定水电已经到位!•关闭排出口的截止阀，完全打开吸入口的截止阀；•取出泵顶端的灌液塞，给水泵缓慢地灌液，灌好后重新安装回灌液塞并拧紧；•打开排气阀给水泵排气，同时稍微打开排出口的截止阀；•启动水泵并检查转向，马达的风扇上标有水泵的正确转向；•继续排气，同时把排出口侧的截止阀开的更大一些；•当排气阀流出的液体稳定后，关闭排气阀，并打排出口侧的截止阀；•调整水泵工作曲线在额定扬程和流量（参考水泵铭牌）；•确认水泵运行电流和电压，保护设置最大不能超过电机额定电流；•详细记录并归档保存。
严禁闭阀运行，最小流量至少应为最大流量的10% 。
泵的铭牌上标有泵的流量和扬程水泵常见故障及排除：序号常见故障排除方案1 电机反转更换任意2相电源线的相序2 水泵有噪音a)气蚀噪音（调整出口阀门，水泵噪音会减少），出口压力表是否有抖动？如有，要排气。
格兰富说明书
开电源，以启动或停用水泵。 ·图 B：显示通过外部转接接触，连接或断
开电源，以启动或停用水泵。
5．2 带继电器模块的双头水泵 水泵具有在三种速度下工作的过载保护装 置，因此水泵可直接与主电源连接。 水泵在工厂设置时就具有在工作水泵和备用 水泵之间切换的功能。每 24 小时切换一次。 本说明书末尾的图 C 到 E 显示了可能的连接 和在不同操作方法下的选择开关的设置。 ·图 C：交替操作 ·图 D：备用操作，水泵 1 作为工作水泵，
水泵操作时要求的最小入口压力见 118 页。 声压标准
水泵声压应低于 70dB(A)
输入与输出 标准模块
热控过载开关 （接线头 T1/T2）
电压：250V AC 电流：
Cosϕ =1.0:2.5A Cosϕ =0.6:1.6A
继电器模块
启动/停止输入 （接线头 7 和 8）
操作/故障指示输出 （接线头 1 到 3）
泵，另一个持续作为备用水泵。
3． 单水泵操作：水泵可以互相独立操作。
5
4． 安装
水泵的安装位置必须避免人员意 外接触水泵炽热的表面。
安装水泵时，凸缘带有卵圆形螺栓孔的 UPS （D）32-xx, 40-xx, 50-xx, 60-xx 型水泵及其 垫片需按图 3 操作：
图3 安装
双头水泵接线盒的可能位置见图 6。
60Hz 3x200-230V 50/60Hz
备用保险丝
最大 10A 封闭等级
IP 44 环境温度
0℃~40℃ 相对空气湿度
最大 95% 液体温度
连续：-10℃~+120℃ 短期可达+140℃
格兰富系列多级离心泵安全操作及保养规程
格兰富系列多级离心泵安全操作及保养规程1. 引言格兰富系列多级离心泵是一种常用的工业设备，广泛应用于水处理、农业灌溉等领域。
为了确保设备的安全操作和延长设备的使用寿命，本文将介绍格兰富系列多级离心泵的安全操作及保养规程。
2. 安全操作规程2.1 穿戴个人防护装备在操作格兰富系列多级离心泵前，必须穿戴个人防护装备，包括安全帽、防护眼镜、耐酸碱手套等。
这些防护装备可以有效地保护工作人员的安全。
2.2 确认设备状态在操作格兰富系列多级离心泵前，必须确保设备状态正常。
检查泵的电源和开关是否正常，确认泵的轴封和紧固件是否松动，以及是否存在任何异物。
2.3 启动和关闭泵在启动格兰富系列多级离心泵前，必须确保泵进水管道畅通并充满液体。
启动泵后，要仔细观察泵的运行情况，确保泵运转平稳无异响。
在关闭泵前，应先关闭泵的电源，并等待泵完全停止运行后再进行维护、保养等操作。
2.4 不得擅自更改设备参数操作人员不得擅自更改格兰富系列多级离心泵的相关参数，如电压、电流等。
如果需要更改参数，应由专业人员进行，并且在操作完毕后恢复默认参数。
2.5 定期检查维护操作人员应定期对格兰富系列多级离心泵进行检查和维护。
检查包括泵的轴封情况、紧固件是否松动、密封件是否损坏等。
及时发现问题并予以修复，可以避免设备故障和安全事故的发生。
2.6 禁止超负荷运行格兰富系列多级离心泵有一定的额定功率和流量，操作人员必须确保泵的运行参数在额定范围内。
禁止超负荷运行，以免损坏设备和引发安全事故。
3. 保养规程3.1 定期更换润滑油为了保持格兰富系列多级离心泵的正常工作，操作人员应定期更换润滑油。
更换润滑油的周期根据使用情况而定，建议每隔三个月或者根据设备的使用小时数来进行更换。
3.2 清洁和维护泵的外观定期清洁格兰富系列多级离心泵的外观，可以保持设备的整洁和美观，同时也有助于发现潜在问题。
维护泵的外观主要包括清洗外壳、清理进出水口等。
3.3 定期清洗进出水口和叶轮泵的进出水口和叶轮容易积累杂质，这些杂质会影响泵的性能和寿命。
格兰富客户操作指导及常见故障排除指导(2016年会印刷版)
Hydro 系统常见故障及排除格兰富技术热线：400-820-2196服务邮箱地址： Service-cn@涉及电控部分的维修，服务人员需具备低压电工证。
格兰富技术热线：400-820-2196服务邮箱地址： Service-cn@Hydro 系统日常维护保养格兰富水泵故障排除表打开接线盒盖前，应断开电源！ 水泵进出口必须安装压力表,否则将视为系统不完善。
很多故障将无法排除！！格兰富技术热线：400-820-2196格兰富水泵使用维护要点1.水泵进口必须为正压，进口水位必须高于水泵(如低则必须加装止回阀)，出口管路上水泵与阀门之间的应安装压力表。
2.水泵使用前必须先进水、盘动、排气,确保泵内有水后才能启动水泵。
3.电机接线需对照电机铭牌及接线盒内接线图要求接线,根据电机的额定电流(In)设置热保护，电流设定< IN。
4.水泵运行压力应在额定曲线范围内，通过调整出口阀门开口度大小来调整水泵的运行压力(出口压力减进口压力的值应符合铭牌标示),电机运行电流须在额定电流以内。
5.泵体部分在正常情况下免维护。
6.无加油嘴，因此电机轴承无需保养，正常情况下2万小时需更换（电机生产日期开始）。
7.有润滑嘴的电机应按照电机铭牌说明，定期加注高温锂基脂，停用6个月以上的电机启动前应先润滑。
润滑脂型号：SHELL牌 高温锂基脂RL38.电机首次加油后每运行2千小时轴承需加一次润滑脂(高温锂基脂),电机上有具体标注;（当年生产的电机）。
9.GRUNDFOS的电机4KW以下启动频率不能超过100次/小时，其它电机则不能超过20次/小时，特殊的电机例外。
10.对于长时间停用的水泵，排空泵内的液体。
再次启动需按新泵启动要求操作（2-4条）。
11.在寒冷的场所不使用水泵时应做好防冻处理，排空泵内的液体。
12.使用联轴器的卧式水泵，需每三个月检查同心度和地脚螺栓的紧固。
13.日常巡视需注意观察水泵运行状况：a.水泵工作压力---水泵进出口压差符合工作曲线范围b.水泵的震动/噪音---震动引起噪音，可根据电机噪音指标+3db判断水泵运行震动是否正常c.水泵电流---根据经验值运行电流在额定电机的80-90%d.电机温升---F级绝缘的温升155℃减环境温度e.电机轴承温升---应小于80℃f. 检查电控箱的电源的质量、电源线的连接是否牢固、电机的接线是否正确松动格兰富技术热线：400-820-2196格兰富污水泵故障排除表污水泵故障排除之前应该咨询潜污泵曾经出现过的现象,然后检查保护回路的功能，否则将视为盲目判断。
格兰富变频控柜 MPC EF_HVAC
Control MPC EF HVAC系统控制柜Control MPC HVAC空调系统水泵控制柜是带变频驱动功能的并联水泵控制柜，主要使用在空调一次冷冻泵、二次循环泵、热水循环系统。
控制水泵台数最大可以达到6台水泵。
1)产品技术参数：电源电压：3x380V ＋/－ 10％电源频率：50Hz环境温度：0~40℃环境湿度：不大于90％（20＋/－5℃）海拔高度：不超过1000米环境条件：设备置于通风良好的室内，以确保水泵和控制柜充分冷却，不适于室外安装。
无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽2)工作原理：通过系统中泵的持续可变的速度来维持设定压差，并通过投入、切出泵的运行来按需自动调节系统性能。
泵之间依据负荷、时间和故障情况自动交换，并且每台泵分别由一个变频器控制，而所有泵交替由控制模块控制。
格兰富空调领域专用控制器，根据压差信号控制水泵运行台数和频率，使用比例压差控制方式，系统在零流量到设计流量之间按比例自动选择压差设定点，减小能量损耗。
3)系统组成：1、主控制器CU351，由格兰富集团丹麦公司统一设计开发，主要功能如下：大图形显示, VGA 240 x 320水泵性能控制格兰富总线通讯泵的自动串联控制人机对话运行状态显示故障信息提示及存储帮助信息提示2、执行模块IO351B：主要用于水泵启停及频率给定信号输出，每个IO351带3个模拟量输出，可以分别控制3台变频器，给出3个不同的频率给定信号控制变频器3、传感器信号输入1个压差信号输入（按要求可以扩展到多个压差信号输入）1个流量信号输入（可选）4、结构由n台防护等级IP54的变频器（n＝水泵台数）和1个程序控制柜组成，并列安装在统一的铝合金支架上；与传统的变频器内置式控制柜相比较，存在以下优点：结构简单，占地面积小可靠性高，避免了柜体风机损坏后，由于柜体风冷问题导致系统所有水泵停机经济，投资省4)功能说明：➢本地/停止/远程控制功能➢多时段控制功能➢比例压差控制功能➢摩擦损耗补偿功能➢运行泵按时间自动切换功能➢备用泵自动切换功能➢工作泵故障，备用泵自动投入功能➢系统故障时帮助信息提示功能➢马达过流、过载、PTC热保护功能➢水泵曲线控制及曲线末端保护功能➢软压力建立功能➢最大工况限制功能➢最小工况限定功能5)选项：•低流量旁通功能•通讯模块G10 LON Link扩展模块Prifibus扩展模块Modbus扩展模块6)水泵逻辑控制介绍：格兰富Control MPC HVAC系统控制柜是由格兰富集团丹麦公司2008年在全球首推的最新空调水泵专用控制柜，首创了水泵曲线导入功能，系统在了解管网到传感器侧沿途压力损耗的情况下，可以不使用流量传感器，根据系统压差反馈值，水泵运行台数和运行频率，自动计算系统流量，保证水泵不出现流量跑位的情况，以免损坏水泵；并且在多台水泵低频并联运行时，根据能耗最低的原则，自动优化水泵的运行台数和频率。
格兰富高压泵安装及使用说明书
9
9. 防霜 冰冻期内停用的水泵，要将内部的水排空，
以免冻裂。 取下泵基座上的排水塞，以便松开泵头上的
排气螺塞，给泵进行排水。 注意排气孔的方向，小心确保溢出 的水不要伤及人员，也不对水泵或 者其他部件造成损坏。 在热水应用场合，特别要小心以免 存在受热水烫伤的危险。
直到水泵再次投入使用时，才上紧排气螺栓 和装上排水塞。 CR，CRI，CRN 1 至 5， CRI，CRN 8 和 16：
5. 安装 安装水泵时，按以下步骤进行，以免损伤水泵。
步骤
措施
泵座上的箭头表示流体流 经水泵时的方向
14 页给出了： l 接口到接口之间的长度 l 基座尺寸 l 管道连接和 l 地脚螺栓的直径和位置
泵可以垂直或者水平安装， 要确保有足够的空气可以 到达马达的冷却风扇。可 是，马达绝不可倒放在水平 面上。 为了将马达噪音减到最小， 建议在水泵的两侧装上伸 缩器，在水泵和基础之间装 上减振器。 泵的两端都要装上截止阀， 这样，当泵需要清洁、修理 以及更换时，就不必排空系 统内的液体。系统一定要装 上止回阀（底阀）以防止液 体回流，从而保护水泵。
排污塞
旁通阀
6.1 变频器应用 所有格兰富的三相马达都可以使用变频器。 随变频器类型的不同，有些马达的噪音可能
会增大，此外，还有可能使马达暴露于有害的电 压峰值之中。 注：格兰富的 MG71，MG80 和 MG90 型马达
（1.5kw ，2 极），以及所有用于 440V 以下 （包括 440V）电压（参见马达铭牌）的马 达，都必须防止用在线电压峰值大于 650V 的场合。 建议保护其它电机，以防止其工作在大于 850V 的峰值电压之下。 上述的两种干扰，即噪音的增大和有害的电 压峰值，可以通过在变频器和马达之间安装一个 LC 滤波器来加以消除。 需要了解进一步的情况，请与变频器供应商 或者格兰富联系。 不是格兰富供应的其它马达： 请与格兰富或者马达供应商联系。
格蓝富水泵说明书
不要用水泵电缆提取水泵
安装位置保证水泵吸口不被泥巴，污物等堵塞
安装前，清除水池杂物，防止吸入水泵
建议水泵安装于固定平台上
水泵不要以水管吊装的形式安装
4.3设置液位开关
对水泵带浮球开关的型号，水泵的启动停止可以调节浮球开关的电缆长度来实现
电缆越长，液位范围越大
最大调节电缆长度为35厘米，控制水位45厘米
噪声，震动，低于欧盟标准
2安全
必需有培训过的人员安装此设备
3电气连接
注意：根据当地规定，水泵作为配件使用，或其它使用时必需附带电缆10米
电机连接必需符合当地标准
水泵必需安装单独电源开关，如果水泵安装远离电源箱，需加装停止控制装置。
运行电压频率标注在产品铭牌，必需确认电源电压及频率符合设备要求。
注意
作为预防，水泵必需接地，正式安装必须装漏电保护装置，漏电电流不超过30毫安
排水不畅
叶轮安装有误
液位太低
水泵有空气
液位浮球卡
8报废处理
报废此产品或部件必需符合下列规定
1利用当地公众或私人提供的废弃物收集服务
2万一没有废弃物收集服务机构或无法处理金属，请将本产品送至最近的格蓝富公司或车间。
格蓝富水泵说明书
适应条款声明
机械（98/37/EC）
使用标准：EN ISO 12100
电磁兼容（89/336/EEC）
使用标准：EN 61000-6-2和EN 61000-6-3
设计电气设备电压极限（73/23/EEC）(95)
使用标准：EN 60335-11994和60335-241 1996
型号AP12AP 35AP50
20度--------4500工作小时
HYDRO-MPC-操作手册
Note
2. Scope of these instructions
These installation and operating instructions apply to Grundfos Hydro Multi-B booster systems. Hydro Multi-B is a range of factory-assembled booster systems, ready for installation and operation.
3
Table of contents
Hydro Multi-B
Declaration of conformity
Declaration of conformity
GB: EC declaration of conformity
We, Grundfos, declare under our sole responsibility that the products Hydro Multi-B booster system, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: — Machinery Directive (2006/42/EC). Standards used: EN 809: 2009 and EN 60204-1: 2006. — EMC Directive (2004/108/EC). Standards used: EN 61000-6-2: 2005 and EN 61000-6-3: 2007.
HydroMPC_GB_chinese中文节
GRUNDFOS说明书Hydro MPC安装和操作说明书目录1.说明书概述 (3)2.产品说明 (4)3.标牌 (4)4.软件商标 (4)5.型号标示说明 (5)5.1控制变量实例 66.安装 (9)6.1机械安装 9 6.1.1部件 (9)6.1.2管路 (9)6.1.3基础 (9)6.1.4减振器 (9)6.1.5膨胀联接器 (9)6.2电气安装 9 6.3启动107.控制面板 (10)7.1显示屏（序号1） 10 7.1.1菜单条 (10)7.1.2顶栏 (10)7.1.3曲线图 (10)7.1.4列表 (10)7.1.5滚动条 (10)7.1.6底端工具条 (10)7.2按钮和指示灯 10 7.2.1向右键（序号2） (10)7.2.2帮助键（序号3） (10)7.2.3向上键和向下键（序号4和5） (10)7.2.4加号键和减号键（序号6和7） (10)7.2.5跳出键（序号8） (11)7.2.6返回键（序号9） (11)7.2.7确定键（序号10） (11)7.2.8指示灯（序号11和12） (11)7.2.9对比度键（序号13） (11)7.2.10背景灯 (11)8.功能 (12)8.1功能树 12 8.2概述 13 8.3功能描述 14 8.4状态 14 8.4.1当前警报（3.1） (14)8.4.2系统状态（1.2） (14)8.4.3运行模式（1.2.1） (15)8.4.4参数设置点（1.2.2） (15)8.4.5参数设置点的影响因素（1.2.3） (15)8.4.6测量值（1.2.4） (16)8.4.7泵的状态（1.3～1.8） (16)8.5运行 16 8.5.1运行（2） (16)8.5.2系统运行模式（2.1） (17)8.5.3控制面板（2.2） (17)8.5.4参数设置点（2.3） (18)8.5.5手/自动控制（2.4）＋（2.4.1～2.4.6） (18)8.5.6单泵运行模式的设置（2.4.1～2.4.6） (19)8.6警报 19 8.6.1警报（3） (19)8.6.2当前警报（3.1） (20)8.6.3警报日志（3.2） (20)8.7参数设置 20 8.7.1主控制器（4.1） (21)8.7.2 PI控制器（4.1.1） (21)8.7.3可选参数设置点的选择（4.1.2） (21)8.7.4可选替参数设置点的选择2至7（4.1.2.1至4.1.2.7） (21)8.7.5参数设置点的影响因素（4.1.3） (22)8.7.6外部参数设置点的影响因素（4.1.3.1） (22)8.7.7影响功能（4.1.3.1.1） (22)8.7.8主传感器（4.1.4） (23)8.7.9备用主传感器（4.1.5） (23)8.7.10泵的启停控制（4.2）............24 8.7.11启／停的最小间隔时间（4.2.1）.. (24)8.7.12最多启停次数／每小时（4.2.1） (24)8.7.13备用泵（4.2.3） (25)8.7.14泵的受控转换（4.2.4） (25)8.7.15测试运行（4.2.5） (25)8.7.16辅助功能（4.3） (26)8.7.17停机功能（4.3.1） (26)8.7.18数字量输入概况（4.3.7） (27)8.7.19数字量输入功能（4.3.7.1至4.3.7.12） (28)8.7.20模拟量输入概况（4.3.8） (28)8.7.21模拟量输入参数设置（4.3.8.1至4.3.8.7） (29)8.7.22模拟量输入功能（4.3.8.1.1至4.3.8.8.1） (29)8.7.23数字量输出概况（4.3.9） (30)8.7.24数字量输出的功能（4.3.9.1至4.3.9.16） (30)8.7.25最大、最小和用户自定义任务（4.3.14） (30)8.7.26最小任务模式（4.3.14.1） (31)8.7.27最大任务模式（4.3.14.2） (31)8.7.28用户自定义任务模式（4.3.14.3） (31)8.7.29泵的曲线数据（4.3.19） (32)8.7.30泵的数据（4.3.19.1） (32)8.7.31控制资源（4.3.20） (32)8.7.32监控功能（4.4） (32)8.7.33干转保护器（4.4.1） (33)8.7.34带压力／水位开关的干转保护器（4.4.1.1） (33)8.7.35带压力传送器的干转保护器（4.4.1.2） (34)8.7.36带水位传送器的干转保护器（4.4.1.3） (34)8.7.37最小压力模式（4.4.2） (35)8.7.38最大压力模式（4.4.3） (35)8.7.39外部故障（4.4.4） (35)8.7.40 CU 351的功能（4.5） (36)8.7.41显示屏语言（4.5.1） (36)8.7.42显示单位（4.5.2） (37)8.7.43时间和日期（4.5.3） (37)8.7.44密码（4.5.4） (38)8.7.45以太网适配器（4.5.5） (38)8.7.46局域网总线编号（4.5.6） (38)8.7.47软件信息（4.5.9） (38)8.8数据通信 39 8.8.1以太网 (39)8.8.2局域网总线 (40)9.外置频率转换器的设置 (41)9.1 VLT 2800 419.2 VLT 6000 4210.故障诊断表 (43)11.维护 (44)11.1泵 44 11.2电动机轴承 4411.3 CU 351 4412.霜冻保护 (44)13.长期不使用时 (44)14.配置 (44)15.技术数据 (44)15.1压力 44 15.2温度 44 15.3相对湿度4415.4噪音等级4516.电气数据 (45)17.相关文档 (45)在开始安装之前，应该仔细阅览设备的安装与工作说明书。
格兰富循环水泵使用说明
格兰富循环水泵使用说明1. 简单介绍大家好！今天我们要聊聊格兰富循环水泵的使用说明。
听到“水泵”这个词，可能你会想：“哎呀，这玩意儿看起来挺复杂的，是不是要看一大堆说明书？”别担心，咱们一起来把它搞定，保证你看了笑得像捡到宝一样。
格兰富，这名字听上去就有点儿高大上，对吧？其实，它的核心就是要让你家的水流动起来，不管是暖气还是热水系统，都能帮你搞定得妥妥的。
简言之，它就是个让水跑得欢快的小家伙。
接下来，我们就一起来看看怎么让它发挥最大作用吧！2. 使用前的准备2.1 检查设备首先，开工之前，咱们得好好检查一下这位新来的小伙伴。
你总不能让它在正式上岗前迷迷糊糊的，对吧？首先，检查一下水泵的外观，看有没有啥划痕或者损伤。
像检查自己鞋子有没有磨损那样，仔细点儿没错的。
然后，看看水泵的管道连接处。
一般来说，管道接头处应该紧固得非常好，不该有任何松动的地方。
如果发现有啥不对劲的地方，记得赶紧处理，要不然泵的工作可能就会出点小问题了。
2.2 配置参数接着，我们要设置好水泵的参数。
这就像调节电视上的音量和频道一样，得找到最适合你家的那种。
打开水泵的控制面板，你会看到一些数字和按钮。
这些参数可以根据你的实际需求来调整，比如水流量、压力等等。
别担心，格兰富的水泵一般都有很详细的说明书，按照说明书上的步骤设置就好。
设置的时候，记得不要太急躁，一步一步来，调得细致点儿，确保万无一失。
否则，水泵可能就会在你的调皮下变成一个“捣乱鬼”了。
3. 使用中的小贴士3.1 监控运行状态水泵一旦启动，就像一个小小的工作狂。
它会不断地工作，保持水流畅通。
但你可不能完全把它丢在那里不管。
定期检查它的运行状态，就像给车子加油一样重要。
看看水泵的声音是否正常，有没有异响。
如果发现什么不对劲，赶紧停下来检查一下。
要是放任不管，可能会引发更严重的问题哦！3.2 保持清洁水泵的清洁也是不可忽视的，毕竟它是要接触水的，时间久了，难免会有杂质积累。
定期给水泵做个“美容”，就是给它清洗一下。
格兰富循环水泵使用说明
格兰富循环水泵使用说明嘿，朋友们，今天咱们聊聊格兰富循环水泵，听起来很专业是不是？别担心，我来给你捋捋，保证你听了能点头称是。
咱们得知道，格兰富可是大名鼎鼎的品牌，它的水泵在业内可算是数一数二的。
想象一下，那种流畅的水流，就像小溪流水潺潺，瞬间让你的生活质量提升好几个档次。
用对了水泵，家里就像开了水上乐园，嘿嘿。
好了，咱们先说说这循环水泵的基本原理。
其实说白了，就是让水在管道里不断循环，保持水温稳定。
就像一位勤劳的小蜜蜂，不停地在花间飞舞。
说到这里，可能有人会问，水泵要怎么用啊？别急，接下来我就来给你详细说说，保证你听完就能立马上手。
安装是个关键，咱们得找个平整的地方，把水泵摆放稳妥。
注意别让它受潮，要不然可就麻烦了。
水泵的进出水口要连接好，记得用点儿密封胶，这样才能防止漏水。
万一漏水了，那可真是“马失前蹄”，搞得你满地都是水，家里简直就成了“水世界”了。
接下来是电源的部分，嘿，这里可得小心，电可不是好惹的。
插头插紧了，确保没有松动，这样才能保证水泵正常工作。
启动的时候，咱们要稍微等一下，让它把水抽上来，那个声音，像极了清晨的鸟鸣，活力满满。
看到水流顺畅，就像看到孩子们开心地玩耍，那种感觉，真是太爽了。
不过，有一点要注意，水泵工作时别打扰它，毕竟它也需要专注工作嘛。
然后，有些朋友可能会问，这水泵的保养该怎么做？其实很简单，定期检查是关键。
每隔一段时间，打开水泵看看有没有杂质，如果有，那就得清理一下。
别让水泵累坏了，心疼得很。
顺便说一句，别让水泵空转，空转就像是让一位艺术家没有画布，那种无奈真是让人心痛。
记得定期给水泵加点润滑油，就像给汽车加油，能让它跑得更顺畅，嗖的一声，咱们的水泵就能好好工作。
说到这里，有没有感觉水泵其实也是个小精灵呢？它默默无闻，却为我们的生活带来了便利。
不过，万一遇到问题，别慌，看看说明书，通常能找到解决办法。
如果还是搞不定，那就找专业的维修人员吧，别硬撑，毕竟“不到黄河心不死”，心大了可就容易出事。
CHV Booster-Hydro Pack 安装和操作说明书
GRUNDFOS 说明书CHV Booster-Hydro Pack安装和操作说明书符合性声明我们格兰富公司声明：本公司产品Hydro Pack，遵循下列欧共体成员国试行法工作委员会相关法规：－机械（98/37/EC）。
所用标准：EN 292。
－电磁兼容性（89/336/EEC）所用标准：EN 61000-6-2 以及 EN 61000-6-3。
－用于特定电压限值内的电气设备(73/23/EEC) 。
所用标准：EN 60204-1格兰富公司对本声明所涉及的产品问题承担单一责任。
Bjerringbro, 2002年12月1日Kenth Hvid Nielsen技术经理2目录页码1. 概述 (3)1.1 应用场合 (3)1.2 运行条件 (3)2. 产品说明 (3)3. 运行与功能 (3)3.1 单相型 (3)3.2 三相型 (4)4. 安装 (4)4.1 定位 (4)4.2 基础 (4)4.3 管路连接 (4)4.4 干转保护 (4)4.5 水箱选择 (4)4.6 启动注水 (4)4.7 电气连接 (5)5. 设置 (5)5.1 压力开关 (5)5.2 水箱预充压压力 (6)5.3 设置步骤 (6)6. 启动 (6)7. 维护 (6)7.1 增压系统的维护 (6)7.2 CS 103 的维护 (6)7.3 检查预充压力 (6)8. 技术数据 (6)9. 故障检查表 (7)10. 废弃处理 (7)开始安装前，应仔细阅读此设备安装和操作说明书。
设备的安装和使用还应符合当地法规和良好的操作规范。
1. 概述1.1 应用场合格兰富 HydroPack增压系统用于输送和加压自来水厂、公寓小区、旅店、工业、医院、学校等场所的清水。
1.2 运行条件液体温度：0°C至+40°C。
环境温度：0°C至+40°C。
运行压力：最高10 bar。
最低入口压力：泵送不含空气的水时，根据NPSH曲线，加其他损失，再加一个至少为0.5米（1.64 英尺）的安全余量。
HYDROMPC-F系统说明
HYDROMPC-F系统说明格兰富变频泵组HYDRO MPC-F系统 .(苏州)1.HYDRO MPC-F是由格兰富立式多级泵CR配备格兰富CONTROL MPC控制系统组成的变频供水泵组。
整套变频泵组在原厂装配完整，整套出厂。
泵、电机和控制柜由格兰富公司统一生产和提供。
CONTROL MPC采用的操作单元和控制单元是格兰富独有的CU351和IO351控制单元。
泵组的变频器选用丹麦原产丹佛斯变频器，管道连接阀门选用格兰富生产的阀门。
由于格兰富公司更熟悉本公司的水泵电机和控制柜的特点，因而变频泵组匹配更合理。
彻底解决电机与变频器和控制元件匹配不合理时所造成的水泵电机的发热、损坏和引起较大电磁噪音等问题。
2.格兰富公司对该机组在出厂时已经将大部分参数设置和测试完毕，因而在现场仅需简单的安装和调试即可，无需在现场接线和组装，因而大大降低了现场的工作强度和要求，缩短了安装调试和服务时间，节省了不可预见的费用。
3.运行中泵之间的自动切换功能，该功能可使水泵根据运行时间而自动切换，因而保证系统中水泵的运行时间等同。
4.手动操作运行功能, 允许对单泵进行测试,可在试运行时逐个启动，提高了调试的可靠性，同时可在发生故障时，更快的发现和解决问题。
5.控制柜表面设有可改变系统设置使其运行最佳化的液晶屏幕, 并可从屏幕上读出运行数据，水泵状态及出口压力直观可见。
6.多重设定点功能：使设置压力可随不同需求而改变, 即根据不同时段对供水需求的不同而改变设置点，实现合理的能量消耗，符合水系统的实际要求（需要提供相关的干接点信号输入）。
7.对泵和系统的监视功能, 控制柜不仅可对电机和供电进行常规的电气保护以及显示, 同时还可监控整个系统运行情况, 如可监控出口压力的过高或过低, 从而避免对系统和管道的损坏，系统进口管上使用电极继电器进行缺水保护。
可监视过低的入口压力，以防止入口缺水，从而造成水泵的干转和损坏。
8.多种远程控制功能，如远程启/停功能和故障报警，以及可通过多点控制来影响设置点，从而保证控制的可靠性和精度以及符合实际系统要求。
HYDRO MPC格兰富无负压供水系统培训
GENI TTL
Service port
3 模拟量输入 3 开关量输入 2 开关量输出 GENIbus IO 351B 模块
p
2xE–泵 1 - 4 工频泵
2 x E-泵 1-4 工频泵
Multi Pump Control – MPC
多泵控制系统（MPC） – 类型 EF
G100
3. party gateway GENIbus GENIbus 模块
Multi Pump Control – MPC
Hydro MPC
1
Multi Pump Control – MPC
Hydro MPC系统
一、产品结构和优点 1. Hydro MPC系统结构 2. Hydro MPC系统组成与类型 3. Hydro MPC服务培训内容 二、Hydro MPC调试与故障排查
GENI TTL
Service port
3 模拟量输入 3 数字输入 2 数字输出 GENIbus
p
传感器, p, dp, Q …
IO 351B 模块
- 最多可匹配 6 E-泵
0-6 E-pumps
Multi Pump Control – MPC
多泵控制系统(MPC) – 类型 ES
G100
3. party gateway GENIbus GENIbus 模块
–
与第三方网关的总线通讯功能（可选项） 在增加外部RS485接口后，可以实现与第三方网关的通讯，有几种做法：
1、开放通讯协议，由总包方进行协议转换 2、使用G100网关，使用Profibus通讯协议，每个G100网关可以与32套系统实现通讯功能 3、加扩展卡，可选项如下： a）Modbus 通讯扩展卡CIU200 b） Profibus 通讯扩展卡CIU150 c）G10 LON Link

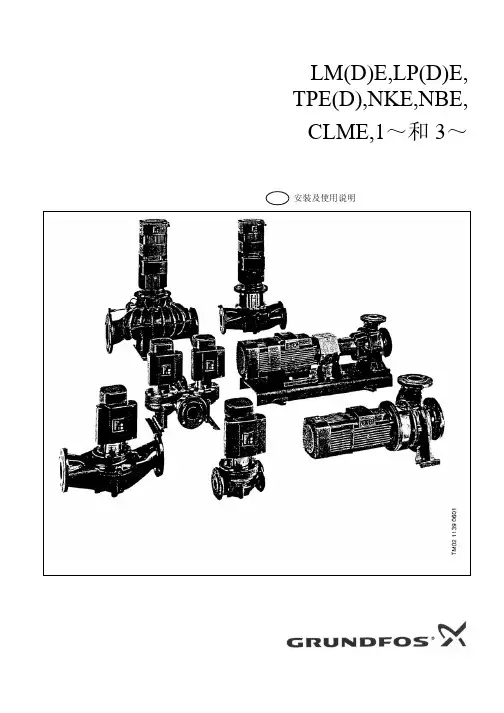

格兰富水泵自带变频器操作说明书 R100操作
号、GENI 总线信号继电器等。
注：如果没有连接外部开/停（on/off）开关，请用短线将端子 2
和 3 短路。
注：作为预防措施，用于连接以下各点的导线，必须在其全长上
强化绝缘，以保持彼此的隔离：
1. 输入（外部启动/停止、数字功能、设定值和传感器信号、
端子 1-9、以及总线接点 A、Y、B、）。
所有输入（第一组）在内部均通过强化绝缘与电源部分分开，
地线电压之间的过电压进行保护。
2.1.6 电源电压 1×200-240V±10％，50/60Hz，PE 泵的铭牌上标出了电源的电压和频率，请确保马达适用于
所提供的电源。 水泵接线盒内的电线应尽可能地短，但地线除外。当无意
间拉断电缆时，地线应是最后被拉掉的，因此地线必须保证有足 够的长度。
图 2 是一个带有主断路器、备用熔断器以及附加保护的电 源连接的例子。 图2
2.1.3 附加保护 如果水泵所连接的电力系统带有附加的对地漏电断路器保
护，则该断路器必须用以下符号进行标记。
2.1.7 泵的启动/停止 由电源执行的启动和停止次数每小时不得超过 4 次。 如果需要更多的启动和停止次数，则启动/停止水泵时，需
要使用外部的启动/停止输入。 当泵接通电源后，泵将在大约 5 秒钟内启动。
绝缘的要求以及包括漏电距离和间隙在内的要求。 图7
图9
1：数字输入 9：GND（外壳）
图9
8：+24V
7：传感器输入
B：RS-485B
Y：屏蔽
A：RS－485A
6：GND（外壳） 5：+10V 4：设定值输入 3：GND（外壳） 2：启动/停止
8：+24V 7：传感器输入 6：GND（外壳） 5：+5V 4：设定值输入 3：GND（外壳） 2：启动/停止 1：数字输入 A：RS－485A Y：屏蔽 B：RS-485B signal relay：信号继电器 Mains connection：主电源接头
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HYDRO MPC 启动、运行、维护指导
一、启动指导：在启动前，要做到以下几点：
机械：
1）检查从水箱到主进水口的阀门是否在开的位置。
2）检查水泵进出口阀门，气压罐阀门是否在开的位置。
3）检查传感器和压力表上的阀门是否在开的位置。
4）打开泵上放气螺钉，放气，直到水流平稳地流出后再关闭。
电气检查与操作
1）检查控制箱的电源供给是否正常。
2）检查控制箱中各水泵，变频器电源供给开关是否闭合。
3）检查断路器F01（CU352电源供给）是否闭合。
4）检查CU352控制器是否存在报警信息。
若存在报警信息，请根据报警提示排查故障。
5）开机运行，若系统外部管路已排空，开机前请将泵组出口总阀开启1/3，待外部管路充满水后，再全部打开。
二、设置与查询故障信息向导
控制屏按键说明
说明
（1）右指箭头（位置2）
在菜单结构中按”>”进入下一条菜单。
如果在设置菜单亮起时按”>”则进入状态菜单。
（2）上下箭头（位置4和5）
按上下箭头在菜单目录中上下移动
（3）加和减（位置6和7）
按“+”和“—”按钮来增高和降低数值。
当按键“0k”按下时，输入的数值开始启用。
（4）退出（位置8）
用“Esc”按钮在菜单中退回到前一页。
如果一个数值已更改，但“Esc”按钮被按下则新数值不会被保存。
如果按“Esc”键前先按“ok”键，则数值会保存。
（5）主页（位置9）
按“Home”按钮回到状态菜单
（6）“ok”按钮（位置10）
“ok”按钮作为输入按钮，“ok”按钮还用来开始参数的设置。
1，开机运行
2，设置运行压力
4，查看与复位报警
5，长期停机操作
三、HYDROMPC系统保养指导建议
常规巡检
1，检查泵内是否有气体存在，若有气，请及时排除泵内空气。
2，检查电机轴承是否存在噪音，泵组运行是否存在异常声响。
3，检查所有的阀门的工作条件是否是全部打开。
4，检查电机的工作电压、电流是否在水泵电机额定范围内。
5，检查系统控制器，变频器是否存在报警信息。
根据报警信息做详细记录。
维护保养
1 检查控制箱及电机上的所有电缆接头是否牢固。
2 检查控制箱内部是否干净,必须定期清除灰尘，昆虫等杂物。
3 检查压力罐是否正确的压力。
MF工作压力的70%，MS是工作压力的90%（用压力表检查）。
4 检查泵的密封与泵体密封部件是否存在泄漏。
5 检查泵组阀门与止回阀是否存在关闭不严的情况
6 对有油嘴的电机请定期加注润滑油脂，油脂型号详见电机铭牌标识。
以上检查判断建议每六个月保养一次。
以上内容，敬供参考！
格兰富服务部。
