模具毕业设计实例冲裁模设计举例

冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr 13，厚度mm t 3=，未注圆角半径mm R 1=，中批量生产，确定产品的冲裁工艺方案并完成模具设计。

图2.69 零件图1．冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。

除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。

符合冲裁的工艺要求。

查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ，t =3mm,因而孔径ø8mm 符合工艺要求。

由图可知，最小孔边距为：d =4mm ，大于材料厚度3mm ，符合冲裁要求。

2．确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。

模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。

3．模具设计与计算（1）排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。

1）排样方式的确定。

根据冲裁件的结构特点，排样方式可选择为：直排。

2）送料进距的确定。

查表2.7，工件间最小工艺搭边值为mm 2.2，可取mm a 31=。

最小工艺边距搭边值为mm 5.2，取mm a 3=。

送料进距确定为mm h 44.199=。

3）条料宽度的确定。

按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。

()()0100093132862-∆-∆-=+⨯+=++=b a L B4）材料利用率的确定。

%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4）绘制排样图。

啤酒瓶开瓶器冲裁落料模模具毕业设计

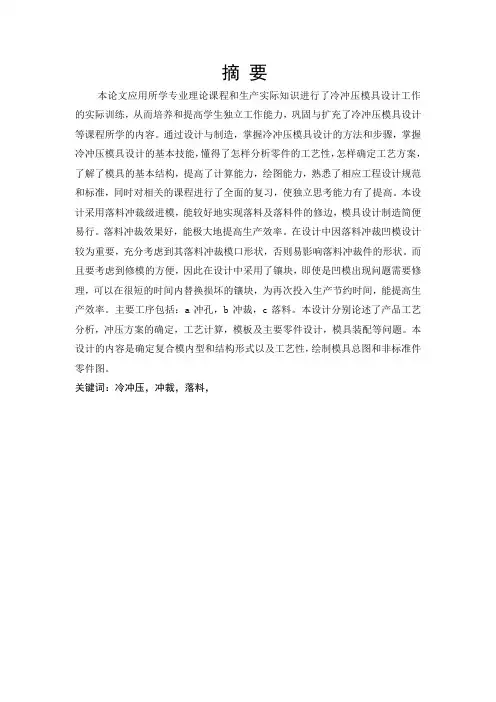

摘要本论文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。

通过设计与制造，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性，怎样确定工艺方案，了解了模具的基本结构，提高了计算能力，绘图能力，熟悉了相应工程设计规范和标准，同时对相关的课程进行了全面的复习，使独立思考能力有了提高。

本设计采用落料冲裁级进模，能较好地实现落料及落料件的修边，模具设计制造简便易行。

落料冲裁效果好，能极大地提高生产效率。

在设计中因落料冲裁凹模设计较为重要，充分考虑到其落料冲裁模口形状，否则易影响落料冲裁件的形状。

而且要考虑到修模的方便，因此在设计中采用了镶块，即使是凹模出现问题需要修理，可以在很短的时间内替换损坏的镶块，为再次投入生产节约时间，能提高生产效率。

主要工序包括：a冲孔，b冲裁，c落料。

本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。

本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。

关键词：冷冲压，冲裁，落料，前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是机械专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了基本的了解，为以后的工作及进一步学习深造打下了坚实的基础。

毕业设计的主要目的有两个：一是让学生掌握查阅查资料手册的能力，能够熟练的运用工程软件进行模具设计。

二是掌握模具设计方法和步骤,了解模具的加工工艺过程。

本文是落料冲裁级进模设计说明书，结合模具的设计和制作，广泛听取各位人士的意见，经过多次修改和验证编制而成。

为了达到设计的规范化,标准化和合理性，本人通过查阅多方面的资料文献，力求内容简单扼要，文字顺通，层次分明，论述充分。

冷冲模冷冲压模具的结构与设计1课件

工作零件
工艺零件定位零件
冲裁模零部件
卸料与推件零部件
结构零件导向零件连接与固定零件
其它零件
二、模具零件的结构与设计
1、凸模组件及其结构设计 2、凹模设计 3、定位零件 4、卸料与推件零件 5、模架
1、凸模组件及其结构设计
凸模组件:凸模、凸模固定板、垫板和防转销、上模座、螺钉、销钉固定
倒装模凸凹模的最小壁厚：查p.102表4-4
3、定位零件
横向定位装置：使条料由正确的送进方向
导料销、导料板及侧压装置
纵向定位装置：控制条料在冲裁中送进步距
挡料销、导正销、侧刃
定位板和定位钉
横向定位装置
导料销
导料销两个，位于条料的同侧
导料板
两导料板之间距离L=条料最大宽度+间隙值导料板厚度H=材料厚度t或挡料销高度+（2∽8）整体式导料板其长度和宽度与凹模板外形尺寸
缺点：模具结构复杂，材料有额外消耗，定位精度不高。
连续模排样
连续模排样设计：
1、零件精度对排样要求:
精度要求高——尽量减少工位数孔距公差较小——尽量同一工位冲出
2、模具结果对排样要求:
零件较大或较小但工位多——采用连续复合排样
3、模具强度对排样要求:
孔距小——分布冲工位间凹模壁厚小——增设空工位外形复杂——分布冲
动力由压力机传递给模具
相关链接：动力
第一节冲压模的分类
一、按工序组合程度分二、按上下模导向方式分三、按凹模位置分四、按自动化程度分
一、按工序组合程度分
1、单工序模（简单模）
单工序模是指压力机在一次行程中只完成一道工序的冲裁模
2在、一多副模工具中序，模在模具的同一位置上能同时完成数种工序的模具（在压力机的一次行程中，在模具的同一位置上同时完成A几、道连工序续的模冲（模）级进模、跳步模）在一副模具中，材料在模具的不同位置上能同时完成各自工（B序是、指复压合力机模在一次行程中依次在几个不同的位置上同时完成多道工序的冲模）

冷冲压工艺及模具设计课程实验指导书

《冷冲压工艺与模具设计》课程实验指导书一模具安装与冲裁间隙实验二典型结构模具拆装三最小弯曲半径测定和弯曲件回弹四拉深变形金属流动实验五最小拉深系数测定及拉深件起皱、拉裂实验六模具装配及试模实验一模具安装与冲裁间隙实验一实验目的1．了解模具安装过程。

2．了解间隙大小、凸凹模刃口状态对冲裁件断面质量的影响。

3．了解间隙大小对冲裁件尺寸精度的影响。

二实验内容⒈ 在压力机上安装与调整模具，是一件很重要的工作，它直接影响到冲件质量和安全生产。

因此，安装和调整冲模不但要熟悉压力机和模具的结构性能，而且要严格执行安全操作制度。

冲模安装的一般注意事项有：检查压力机上的打料装置，将其暂时调整到最高位置，以免在调整压力机闭合高度时被压弯；检查模具的闭合高度与压力机的闭合高度是否合理；检查下模顶杆和上模打料杆是否符合压力机的打料装置的要求(大型压力机则应检查气垫装置)；模具安装前应将上下模板和滑块底面的油污揩拭干净，并检查有无遗物，防止影响正确安装和发生意外事故。

⒉ 冲裁间隙是指冲裁模中凸、凹模刃口尺寸的差值。

间隙值对冲裁件质量、冲裁力和模具寿命都有很大的影响，是冲裁工艺与冲裁模设计中的一个重要的工艺参数。

间隙大小合适，则可得到好的断面质量；同样，刃口锐利，也可得到好的断面质量；间隙大小合适，得到的冲裁件尺寸精度高，即零件的实际尺寸和冲模工作部分的尺寸之间的偏差小。

三实验用设备、工具和材料1．设备：25T曲柄冲床。

2．工具：冲裁模一套千分尺放大镜钢皮尺固定模具的工具等。

3．材料：A3钢板t＝3(mm)四实验步骤1．冲裁模的安装（１）根据冲模的闭合高度调整压力机滑块的高度，使滑块在下极点时其底平面与工作台面之间的距离大于冲模的闭合高度。

（２）先将滑块升到上极点，冲模放在压力机工作台面规定位置，再将滑块停在下极点，然后调节滑块的高度，使其底平面与上模座上平面接触。

带有模柄的冲模，应使模柄进入模柄孔，并通过滑块上的压块和螺钉将模柄固定住。

连接板冲孔落料级进模课程设计.

课程设计任务书课程设计题目：连接板冲孔落料级进模学院：专业：学生姓名：学号：指导老师：目录摘要.................................................... (2)一课程设计题目.................................................... .4二冲裁件的工艺性计题目 (4)三模具的结构与工序安排，冲件 (5)四根据模具类型画排样图，计算材料利用率 (5)五冲，推，卸料力的计算................................................... .. (7)六选择冲压设备................................................... .. (8)七压力中心的计算................................................... . (9)八凸凹模工作刃口计算................................................... (10)九冲裁模主要零部件的结构设计 (12)总结.................................................... (15)参考文献 (16)摘要目前，模具的设计特别是冲压模具的设计在现代化制造行业起着越来越重要的作用。

本次设计是从零件的工艺性分析开始，根据工艺要求确定设计的基本思路。

在分析冲压变形过程及冲压件质量影响因素的基础上，经过方案比较，选择级进模作为该模具工艺生产方案。

然后设计模具的工作部分，即凸、凹模的设计。

包括冲压工艺计算、工艺方案制订和冲模设计以及典型零件的工艺分析。

设计中涉及冲压变形过程分析、冲压件质量及影响因素、间隙确定、刃口尺寸计算原则和方法、排样设计、冲压力与压力中心计算、冲压工艺性分析与工艺方案确定、冲压典型结构、零部件设计及模具标准应用、冲压模具设计方法与步骤等。

落料冲孔复合模设计说明书

I摘要本次设计了一套冲孔﹑落料的模具。

经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，采用冲孔落料工序，通过冲裁力、顶件力、卸料力等计算，确定模具的类型。

得出将设计的模具类型后将模具的各工作零部件设计过程表达出来。

在论文中第一部分，主要叙述了冲压模具的发展状况，说明了冲压模具的重要性，接着是对冲压件的工艺分析，完成了工艺方案的确定。

第二部分，对零件排样图的设计，完成了材料利用率的计算。

再进行冲裁工艺力的计算和冲裁模工作部分的设计计算，对选择冲压设备提供依据。

最后对主要零部件的设计和标准件的选择，为本次设计模具的绘制和模具的成形提供依据。

通过前面的设计方案画出模具各零件图和装配图。

本模具性能可靠，运行平稳，能够适应大批量生产要求，提高了产品质量和生产效率，降低劳动强度和生产成本。

关键词：冲压；落料冲孔模；模具结构；目录1冲压基础知识 (1)2工艺分析 (3)2.1零件的功用与经济性分析 (3)2.2零件钣金成形工艺性分析 (3)2.2.1结构形状与尺寸分析： (3)2.2.2 精度与表面粗糙度 (4)2.2.3 材料 (4)3制定工艺方案 (5)3.1工艺方案的分析 (5)3.2工艺方案的确定 (5)4工艺计算 (6)4.1排样及材料的利用率 (6)4.11排样的选用原则 (6)4.12材料利用率的计算 (6)4.2落料力、冲孔力、卸料力、推件力的计算 (7)4.4模具刃口的尺寸和公差的确定 (10)4.41冲裁间隙的确定 (10)4.42凸、凹模刃口尺寸计算 (10)5 主要零部件设计 (13)5.1 凹模设计 (13)5.2 凸模的设计 (14)5.3 凸凹模设计 (15)5.4 卸料橡胶的设计 (16)5.5 卸料板的设计 (17)5.6 固定板的设计 (17)5.7 上下模座、模柄的选用 (18)6 冲压设备的校核与选定 (20)6.1 冲压设备的校核 (20)6.2 冲压设备的选用 (20)7 绘制模具总装图及零件图 (21)7.1装配图绘制 (21)参考文献 (22)1冲压基础知识冲压是利用模具使板料沿一定的轮廓形状产生分离的一种冲压工序。

《冷冲压模具设计与制造课程设计_冲孔落料连续模(含图纸)》

湖南农业大学东方科技学院课程设计说明书需图纸，联系QQ153893706课程名称：冷冲压模具设计与制造题目名称：冲孔落料连续模班级：2008级机制专业机制三班姓名：学号：指导教师：评定成绩：教师评语：指导老师签名：年月目录冷冲压的概述 (2)冲压工艺的特点及其应用 (2)模具设计的主要内容 (3)一、零件设计总图 (3)二、冲压件的工艺分析 (4)四、冲裁工艺方案 (5)五、排样 (8)六、计算冲压力 (10)七、确定模具压力中心 (10)八、计算凸凹模刃口尺寸 (12)九，凸模和凹模工作部分尺寸的设计计算 (13)十、磨具其他装置的设计 (15)十一、模架的选择 (16)十二、压力机相关参数的计算 (17)十三、装配图 (17)十四、结论 (17)十五、参考文献 (18)1。

冷冲压的概述：冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状，尺寸和性能的零件加工方法。

它是压力加工方法的一种，是机械制造中先进的加工方法之一。

在冷冲压加工中，冷冲模就是冲压加工所用的工艺设备，没有先进的冷冲模，先进的冲压工艺就无法实现。

冷冲压工序的分类：由于冷冲压加工的零件形状、尺寸、精度要求、批量大小、原材料性能等不同，其冲压方法可分为分离工序和变形工序两大类。

冷冲压可分为5个基本工序：冲裁使板料实现分离的冲压工序。

弯曲将金属材料沿弯曲线弯成一定的角度和形状的冲压工序。

拉伸将平面板料变成各种开口空心件，或者把空心件的尺寸作进一步改变的冲压工序。

成形用各种步同性质的局部变形来改变毛坯或冲压件形状的冲压工序。

立体压制将金属材料体积重新分布的冲压工序。

冲压工艺的特点及应用冷冲压工艺与其他加工方法相比，有以下特点：用冷冲压加工方法可以得到形状复杂，用其他加工方法难以加工的工件。

冷冲压的尺寸精度是由模具保证的，因此，尺寸稳定，互换性好。

材料利用率高，工件质量轻，刚性好，强度高，冲压过程耗能少，因此工件成本较低。

冷冲压工艺与模具设计

多工位级进模是一种高效率的冲模，可在一副模具上完成多个工件的加工。设计时需考虑工件的排列方式、送料方式、定位精度等因素，确保生产效率和产品质量。
典型复合模和多工位级进模结构分析
典型复合模结构分析
以落料、冲孔复合模为例，其结构包括上模、下模和导柱导套等部分。上模装有冲孔凸模和落料凹模，下模装有卸料板、导料板和定位销等。工作时，上模下行完成冲孔和落料工序，废料从卸料板排出。
冷冲压工艺与模具设计
contents
目录
• 冷冲压工艺概述 • 冷冲压模具设计基础 • 冲裁工艺与模具设计 • 弯曲工艺与模具设计 • 拉深工艺与模具设计 • 其他冷冲压工艺与模具设计
01 冷冲压工艺概述
冷冲压定义及特点
冷冲压定义
冷冲压是在常温下利用冲模在压力机上对材料施加压力，使其产生分离或变形，从而获得一定形状、尺寸和性能的产品零件的加工方法。
工序的冲裁模。生产效率高，但结构复杂，制造难度较大，适用于形状
复杂、精度要求高的零件生产。
Байду номын сангаас
04 弯曲工艺与模具设计
弯曲变形过程分析
01
02
03
弹性变形阶段
凸模开始接触坯料并下压，坯料发生弹性压缩和弯曲。
塑性变形阶段
随着凸模继续下压，坯料产生塑性变形，弯曲程度逐渐增大。
校正阶段
弯曲变形完成后，凸模回程，弯曲件在弹性恢复作用下得到校正。
复合式拉深模
03
结合多种模具结构的特点，实现多工位连续拉深，提高生产效
率和产品质量。
06 其他冷冲压工艺与模具设计
成形工艺原理及分类
成形工艺原理
冷冲压成形工艺是利用模具使金属板材在室温下产生塑性变形，从而获得所需形状、尺寸和性能的零件的加工方法。

用导正销定距的冲孔落料级进模

在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。

随着当今科技的发展，工业生产中冲压模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。

冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

本文介绍了级进模冷冲压成形过程，并且简要分析了坯料形状、尺寸，排样、裁板方案，冲压工序性质、数目和顺序的确定。

进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。

还具体分析了模具的主要零部件（如凸凹模、卸料装置、垫板、凸模固定板等）的设计与制造，冲压设备的选用，凸凹模间隙调整和编制一个重要零件的加工工艺过程。

列出了模具所需零件的详细清单，并给出了合理的装配图。

通过充分利用现代模具制造技术对传统机械零件进行结构改进、优化设计、优化工艺方法能大幅度提高生产效率，这种方法对类似产品具有一定的借鉴作用。

关键词：级进模具；冲压模具；模具设计；工艺In the traditional industrial production, the worker works very hard and there are too much work for them, so the efficiency is low. With the development of the science and technology nowadays, the use of punching die in the industrial production gain more attention, and be used in the industrial production more and more. Self-acting feed technology of punching die is also used in production, punching die could increase the efficiency of production and could alleviate the work burden，so it has significant meaning in technologic progress and economic value.This article describes the anti-theft lock picks cold stamping process ，and a brief analysis of the blank shape, size, layout, the Conference Board, stamping processes in nature, number and sequence determination. For the process, the center of pressure, the die size and the tolerance of the calculation, design mold. Also analyzes the mold of the main components (such as punch and die and dump devices, slates, Punch plate, etc.) design and manufacturing, stamping equipment selection, punch-gap adjustment and establishment of a vital parts machining process. Die requirements set out a detailed list of parts, and gives a reasonable assembly. By fully utilizing modern manufacturing technology to mold traditional mechanical parts for structural improvements, design optimization, Process optimization methods can greatly enhance production efficiency, the method of similar products have some reference.Key words: anti-theft lock picks；punching die；Mold design; process目录1 综论 (1)1.1 冲压的定义和特点 (1)1.2 冲压基本工序 (2)1.3 冲压模具 (3)1.3.1冲压模具的定义 (3)1.3.2冲压模具的分类 (4)1.4 我国冲压技术的现状 (4)1.5 冲压技术的发展趋势 (4)1.6 冲压模具的设计步骤 (6)1.6.1取得必要的资料 (6)1.6.2确定工艺方案及模具结构形式 (6)1.6.3进行必要的工艺计算 (6)1.6.4模具的总体设计 (7)1.6.5模具主要零部件的结构设计 (7)1.6.7选定冲压设备 (7)1.6.8绘制模具总图 (7)1.6.9绘制各非零件的零件图 (7)1.7.0填写模具记录卡和编写冲压工艺文件 (8)2冲压工艺设计 (8)2.1 冲压件的工艺性分析 (8)2.1.1结构工艺性 (8)2.1.2尺寸精度与粗糙度 (9)2.1.3冲裁件的材料 (9)2.2 工艺方案的确定 (9)3 冲压模具总体结构设计 (10)3.1 模具类型 (10)3.2 操作与定位方式 (10)3.3 卸料与出件方式 (10)3.4 模架类型及精度 (11)4 模具设计工艺计算 (12)4.1 排样设计与计算 (12)4.2 冲压力的计算 (12)4.3 压力中心的确定 (13)4.4 冲裁模间隙的确定 (13)4.5 刃口尺寸的计算 (14)4.5.1刃口尺寸计算的基本原则 (14)5 模具零件的设计 (16)5．1 工艺零件的结构设计 (16)5.1.1冲孔凸模的设计 (16)5.1.2卸料板的设计 (16)5.1.3导料板的设计 (18)5.1.4导正销 (18)5.2 辅助零件的结构设计 (18)5.2.1选择模架 (18)5.2.2模柄 (19)5.2.3模具的闭合高度 (19)6冲压工艺过程卡 (21)结论 (22)谢辞 (23)参考文献 (24)1.1 冲压的定义和特点冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

落料、冲孔、弯曲复合模设计

模具设计作业题：冲孔弯曲复合模设计：零件简图：如图1所示；生产批量：大批量；材料：Q235A ；零件厚度： 3 mm。

图1 零件简图1、冲压件的工艺分析以及方案的确定通过对冲压件图样的分析得出对于这类工件，一般采用先落料、冲孔，再弯曲的加工顺序进行加工。

如果把三道工序放到一起，可以大大提高工作效率，降低整个模具的开发成本，能够减轻工作量，节约能源，产品质量稳定而且在加工时不需再将手伸入模具空间, 保护了操作者的人身安全。

将三道工序复合在一起，可以有以下两个不同的工艺方案：方案一、先落料，然后冲孔和弯曲在同一工步；方案二、冲孔为同一工步首先完成，然后再进行弯曲。

采用第一种方案加工工件，不易保证长度尺寸的精度，而且容易磨损内孔冲头，降低模具寿命。

经分析、比较最后确认方案二。

对弯曲的回弹，可以用减小间隙的方法来避免或减小回弹。

该冲压件的形状较为简单对称,由《冷冲压成形工艺与模具设计制造》中的表4-9和表4-11查的，冲裁件内外形达到的经济精度为IT12～IT13,弯曲部分用r=2.5mm 的圆角进行过渡。

除孔0.021018+Φmm 有精度要求外, 其余尺寸的精度要求不高。

Q235- A 钢冲压性能较好, 孔与外缘的壁厚较大, 复合模中的凸凹模壁厚部分具有足够的强度。

因此, 该工件采用落料、冲孔及弯曲复合模加工较合理。

2、主要工艺参数的计算2.1 毛坯尺寸的计算在计算毛坯尺寸前，需要先确定弯曲前的形状和尺寸,又有弯曲半径 r=2.5mm > 0.5t=0.5x3=1.5mm,故这类弯曲件变薄不严重，横断面畸变较小，可以按应变中性层展开长度等于毛坯长度的原则计算毛坯尺寸，即： 12++()180ar kt L l l π+=式中的L ——毛坯的展开长度，k ——与变形程度有关的系数，r K t==2.53 =0.83查书本中表4-5利用插值法算得 k=0.4064，带入数据L=9.5+80.5+3.1490(2.50.40643)180⨯+⨯=95.84 mm2.2 排样的设计与计算排样设计主要确定排样形式、送料步距、条料宽度、材料利用率和绘制排样图。

冷冲模垫圈设计说明书

（一）冲裁件工艺性分析生产零件如右图所示。

1、C M-002落料复合模具2、制件：圆形垫圈3、材料：冷轧钢板10A4、生产批量：60万/年5、材料厚度：2mm&技术要求：工件要求平整，表面不得有划痕等缺陷由此可见，此工件只有落料和冲孔两个工序。

材料为冷轧钢板10 具有良好的塑性，适合冲裁。

工件结构相对简单，有一个40mm的孔，孔与边缘之间的距离也满足要求，最小壁厚为10mm。

工件的尺孔的部分为IT14 级精度。

尺寸精度比较低，普通冲裁完全能满足要求。

（二）冲压工艺方案的确定该工件包括冲孔和落料的两个基本工序，可能有以下3种冲压工艺方案：方案一：先落料，后冲孔。

米用单工序模生产。

方案二：落料一冲孔正装复合冲压。

采用复合膜生产。

方案三：冲孔一落料级进冲压。

采用级进模生产。
