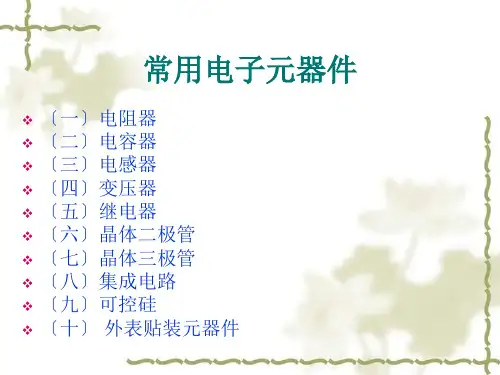

常用电子元器件
〔2〕标称阻值：标称阻值是产品标志的“名义〞阻值， 其单位为欧、千欧、兆欧。标称阻值系列如表1-2所示。 任何固定电阻器的阻值都应符合表1－2所列数值乘以10 n欧姆，其中n为整数。
表1-2 标称阻值
〔3〕允许误差：允许误差是指电阻器和电位 器实际阻值对于标称阻值的最大允许偏差范 围。它表示产品的精度。线绕电位器允许误 差一般小于+10％，非线绕电位器的允许误差 一般小于土20％。
III) 可变电容器： 可变电容器的种类很多，按结构分有单连、双连、三连、
四连等。按介质分有空气介质、簿膜介质两类。其外形如图23所示
图2-3 单、双联可变电容器外形及符号
〔2〕按电容器介质材料，可分为以下几种
❖ Ⅰ〕电解电容器：以铝、担、锯、钛等金属氧化膜作介质的 电容器。应用最广的是铝电解电容器。它容量大、体积小， 耐压高〔但耐压越高，体积也就越大〕，一般在500V以下。 常用于交流旁路和滤波。缺点是容量误差大，且随频率而变 动，绝缘电阻低。电解电容有正、负极之分〔外壳为负端， 另一接头为正端〕。一般，电容器外壳上都标有“＋〞、“－ 〞记号，如无标记如此引线长的为“＋〞端，引线短的为“－ 〞端，使用时必须注意不要接反，假设接反，电解作用会反 向进展，氧化膜很快变薄，漏电流急剧增加，如果所加的直 流电压过大，如此电容器很快发热，甚至会引起爆炸 。
图2-1 几种固定电容器外形及符号
II〕半可变电容器〔微调电容器〕：电容器容量可在小范围 内变化，其可变容量为几至几十皮法，最高达一百皮法 〔以陶瓷为介质时〕，适用于整机调整后电容量不需经常 改变的场合。常以空气、云母或陶瓷作为介质。其外形和 电路符号如图2-2所示。
图2-2 半可变电容器外形及符号
❖ 所有X、D、Z字母符号一般印在电位器上，使用时应注意
常用电子元器件ppt课件
图1.2 电阻器额定功率在电路图中的表示方法
–1.1.3 电阻器的分类
• 1．碳膜电阻器 • 2．金属膜电阻器 • 3．合成膜电阻器 • 4．线绕电阻器 • 5．熔断电阻器 • 6．热敏电阻器 • 7．光敏电阻器 • 8．贴片电阻器Biblioteka –1.1.4 电阻器的识别
• 1．电阻的单位
• 电阻的基本单位为“欧姆”，简称 “欧”，用希腊字母“”来表示。除欧 姆外，电阻的单位还有千欧（k）和兆 欧（M）等，其换算关系见表1.2。
• 使用表1.1时，将表中数值乘以10n （其中n为整数）即为系列阻值，如E24 系列中1.5、15、150、1.5k、 15k、150k等。实际选择时，若系列 中没有则选择阻值相近的电阻使用。
•2．额定功率
• 额定功率是指电阻器在正常大气压 力及额定温度条件下，长期安全使用所 能允许承受的最大功率值。在电路图中 各种功率的电阻器采用不同的符号表示， 如图1.2所示。
第1章 常用电子元器件
1.1 电 阻 器 1.2 电 位 器 1.3 电 容 器 1.4 电 感 元件 1.5 变 压 器 1.6 电气元件的检测 1.7 RLC元件的组合电路
1.1 电 阻 器
– 1.1.1 电阻器概述
• 电阻器是具有电阻特性的电子元件， 是电子线路中应用最为广泛的元件之一， 通常称为电阻。电阻器分为固定电阻器 和可变电阻器（电位器），在电路中起 分压、分流和限流等作用。
• 【例】 1M=1000k=106；1k=103。
表1.2
常用的级数单位
数量 级
1012
109
106
103
1 10-3 10−6 10−9 10−12 10−15
单位 太 吉 兆 千
电子元器件基础知识(共59张PPT)
10
电子组件基础知识
(1)排阻有两种类型： 双列、单列直插和贴片排阻 直插排阻类似直插IC。
第一号管脚由小圆点或小凹槽来表示。
插第一号管脚的孔通常在电路板上用方或带尖角的焊盘标识。 插电阻网络时第一号管脚必须插入电路板上带有标明第一号管脚
的孔。
11
电子组件基础知识
8．电位器
电位器是一种可调电阻，可通过调整其组件体上的旋扭或螺钉 改变其阻值。
5
电子组件基础知识
值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四 环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是
第一环。第一环是离组件体端部最近的一环。
例：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为 4700Ω=4.7KΩ，误差为±10%。
附表：电阻器用色环标志的种类及含义(附表见下页).
一个正号“ ，就表示该脚是正极。有的电容器没有极性，但 +” ２、对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最后一位表示加零的个数。
现在有些高亮LED可发作照明用灯，如 显示屏背光源，某些装饰灯等。
稳压二极有的电时路符为号是了“VR外”、“观ZD”或的“Z”，整稳压齐二极一管致，也有规定有字的一面必须朝着一个
1微法=（ ）皮法，
0.47μF=( )pF,
33μF=( )pF,
68000PF=( ) μF,
1000PF=( ) μF,
36000000PF=( ) μF,
18
电子组件基础知识
三、根据色环标志含义表,写出下列名项的阻值和精度:
１．红-黑-棕-金
9.灰-红-黑-金
２．棕-棕-红-银
10.棕-黑-蓝-银
《电子元器件介绍》课件
详细描述
电感器作为一种重要的电子元件，在各种电 子设备中都有广泛的应用。例如，在电源供 应器中，电感器用于滤除交流成分，保留直 流成分；在音频设备中，电感器用于消除电 磁干扰；在马达控制器中，电感器用于电流 检测和控制。在选型电感器时，需要根据电 路需求、电感量、品质因数等因素进行综合
考虑。
05
二极管
电子元器件在电子设备中的作用
实现电路的基本功能
电子元器件是电路的基本组成单元， 通过组合不同的电子元器件可以实现 各种电路功能。
保证设备的正常运行
电子元器件的质量和性能直接影响电 子设备的性能和稳定性，高品质的电 子元器件能够保证设备的正常运行。
电子元器件的发展趋势
01
02
03
微型化
随着技术的进步，电子元 器件的尺寸逐渐减小，表 面贴装式元器件已经广泛 应用。
二极管的应用与选型
总结词
二极管在整流、检波、开关等电路中广泛应用，选择 合适的二极管需要考虑其参数、性能和电路需求。
详细描述
二极管在各种电子电路中有着广泛的应用，如整流、检 波、开关等。在整流电路中，二极管可以将交流电转换 为直流电；在检波电路中，二极管可以将调制信号从高 频载波中分离出来；在开关电路中，二极管可以作为电 子开关，控制电路的通断状态。选择合适的二极管需要 考虑其参数、性能和电路需求，如最大正向电流、最大 反向电压、反向饱和电流等参数需要满足电路要求，同 时还需要考虑二极管的开关速度、正向压降等性能指标 。
极管可以分为硅二极管、锗二极管、肖特基二极管等类型。
二极管的参数与规格
总结词
二极管的参数包括最大正向电流、最大反向电压、反 向饱和电流等，规格则通常包括封装形式和外形尺寸 。
电工与电子技术课件：常用电子元器件
常用电子元器件 （2） 耐压： 电容器长期可靠工作时能承受的最大直流 电压就是电容器的耐压， 也称为电容器的直流工作电压。 应 用时绝对不允许超过电容器的耐压值； 一旦超过， 电容器就 会被击穿短路， 造成永久性损坏。
常用电子元器件
（3） 绝缘电阻： 由于电容器两极板间的介质不是绝对 的绝缘体， 因而其电阻不是无穷大， 而是一个有限值。 电容 器两极之间的电阻称为绝缘电阻， 或称为漏电电阻。 一般小 容量无极性电容器的绝缘电阻可达1000 MΩ以上， 而电解电 容的绝缘电阻一般较小。 电容器漏电会引起能量损耗， 影响 电容器的寿命和电路的工作性能， 因此， 电容器的绝缘电阻 愈大愈好。
常用电子元器件 若将电容器与电池分开， 用导线把电容器两块金属板连 接起来， 再接入一块电流表， 则刚接上时， 会发现电流表上 有电流指示， 说明电路中有电流流动。 随着时间的推移， 两 金属板之间的电压很快降低， 直到电流表指示为零， 这种现 象称为电容器的“放电”。
常用电子元器件
2） 常见电容器的外形图如图6.7所示。 (1） 按结构分类： 固定电容器、 可变电容器和微调电 容器三类。 (2） 按介质分类： 陶瓷电容器、 云母电容器、 纸介电 容器、 油质电容器、 薄膜电容器、 电解电容器、 钽电容 器等。
常用电子元器件 图6.3 四道色环电阻器的表示方法
常用电子元器件
3. 1） （1) 半可调式电阻器： 半可调式电阻器又称微调电阻器， 其实物图如图6.4所示。 它主要用在阻值不需要经常变动的电 路中， 例如偶而需要调整三极管偏流的电阻等。 半可调式电 阻器用于小电流电路中， 多为碳膜电位器， 其额定功率较小。
常用电子元器件
（1） 测量时， 万用表表针一下摆到“0”之后， 并不回 摆， 说明该电容器已经被击穿短路。
