多晶硅生产工艺及其应用
多晶硅片生产工艺介绍
多晶硅片生产工艺介绍1.原料准备多晶硅片的制备主要以硅矿为原料。
硅矿是一种含有较高纯度的二氧化硅的矿石，通常采用开采和浙江两个方法。
开采是通过挖掘硅矿矿体，然后将其破碎成较小的块状。
济洪则是通过化学反应将二氧化硅从硅酸钠溶液中析出。
2.熔炼将多晶硅片的原料，即硅矿通过高温熔炼的方式得到多晶硅。
这个过程通过将硅矿与炭混合在一起，并加入熔剂（如氯化铝或氯化钠）进行反应，从而产生气相SiCl4、然后，将SiCl4通过沉淀反应与氢气反应得到纯的多晶硅。
3.铸造将熔融的多晶硅倒入铸模中，并冷却硬化形成多晶硅的块状。
通常使用的铸模是由石墨制成的，具有良好的热传导性和耐高温特性。
在铸造过程中，多晶硅的结晶体会固化并生成晶界，形成多晶硅。
4.切割经过铸造得到的多晶硅块需要进一步切割成薄片，即多晶硅片。
切割方法通常使用线切割或磨削切割两种。
线切割是通过将钢丝用电流加热，然后通过刀片的压力将多晶硅切割成薄片。
磨削切割则是使用砂轮将多晶硅块磨削成薄片。
5.切割后处理切割得到的多晶硅片通常会经过一系列的后处理工艺。
这些工艺包括腐蚀、取样、清洗等。
腐蚀是为了去除硅片表面的杂质和缺陷，以提高硅片的品质。
取样是为了检测硅片的纯度和晶格结构。
清洗是为了去除硅片表面的油污和杂质。
6.晶圆制备切割得到的多晶硅片通常会通过研磨和抛光等工艺来制备晶圆。
研磨是通过使用磨蚀液和砂纸将硅片的表面进行研磨，从而达到平坦度和光洁度的要求。
抛光则是通过使用化学溶液和机械装置将硅片表面进行抛光，以使其表面变得更加平整和光滑。
7.器件制备晶圆制备完成后，可以通过一系列工艺步骤来制备具体的硅器件。
这些工艺步骤包括光刻、沉积、蚀刻、离子注入、金属化等。
光刻是使用光刻胶和光影系统将图案投影到晶圆上，从而形成所需的结构。
沉积是将材料沉积在晶圆上，通常使用的方法有化学气相沉积、物理气相沉积和溅射法等。
蚀刻是通过将特定的化学溶液或气体与晶圆表面反应，来去除不需要的材料。

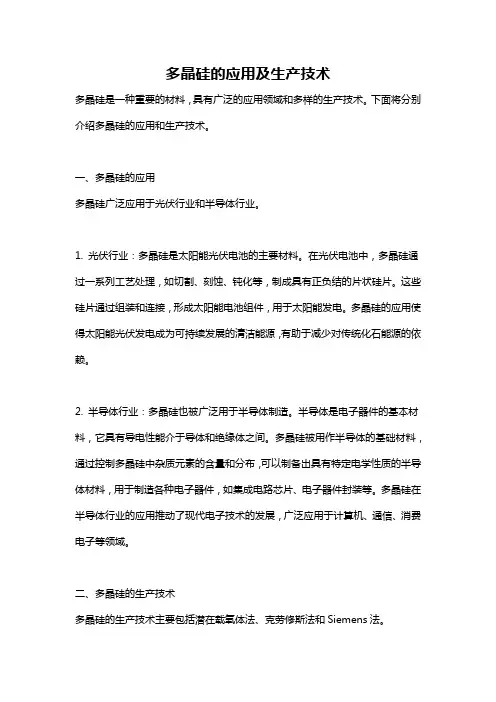

多晶硅的应用及生产技术
多晶硅的应用及生产技术多晶硅是一种重要的材料，具有广泛的应用领域和多样的生产技术。
下面将分别介绍多晶硅的应用和生产技术。
一、多晶硅的应用多晶硅广泛应用于光伏行业和半导体行业。
1. 光伏行业：多晶硅是太阳能光伏电池的主要材料。
在光伏电池中，多晶硅通过一系列工艺处理，如切割、刻蚀、钝化等，制成具有正负结的片状硅片。
这些硅片通过组装和连接，形成太阳能电池组件，用于太阳能发电。
多晶硅的应用使得太阳能光伏发电成为可持续发展的清洁能源，有助于减少对传统化石能源的依赖。
2. 半导体行业：多晶硅也被广泛用于半导体制造。
半导体是电子器件的基本材料，它具有导电性能介于导体和绝缘体之间。
多晶硅被用作半导体的基础材料，通过控制多晶硅中杂质元素的含量和分布，可以制备出具有特定电学性质的半导体材料，用于制造各种电子器件，如集成电路芯片、电子器件封装等。
多晶硅在半导体行业的应用推动了现代电子技术的发展，广泛应用于计算机、通信、消费电子等领域。
二、多晶硅的生产技术多晶硅的生产技术主要包括潜在载氧体法、克劳修斯法和Siemens法。
1. 潜在载氧体法：潜在载氧体法是一种通过化学反应来制备多晶硅的方法。
该方法首先将硅含氧化物与氢气或碳氢化合物在高温下反应，生成硅气体，然后将硅气体在低温下快速冷凝成多晶硅。
这种方法可以在大规模生产中获得高纯度的多晶硅，适用于太阳能光伏晶圆片的制备。
2. 克劳修斯法：克劳修斯法是一种进一步提高多晶硅纯度的方法。
该方法是通过控制硅气体中氧和杂质的含量，在低温下将硅气体再次凝结成固体硅。
克劳修斯法生产的多晶硅具有更高的晶格质量和更低的杂质含量，适用于半导体行业的生产。
3. Siemens法：Siemens法是一种通过炉管法制备多晶硅的方法。
该方法将氯化硅和氢气在炉管中进行反应，生成硅气体，然后在适当的条件下，将硅气体沉积在内壁上并快速凝结成多晶硅。
这种方法可以实现连续生产，适用于大规模工业化生产。
此外，随着科技进步和工艺改进，还出现了一些新的多晶硅生产技术，如溶液法、喷雾法等。

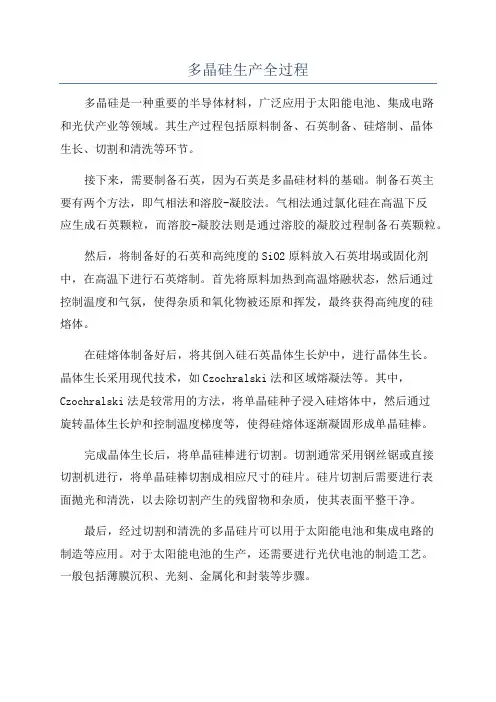

多晶硅生产全过程
多晶硅生产全过程多晶硅是一种重要的半导体材料，广泛应用于太阳能电池、集成电路和光伏产业等领域。
其生产过程包括原料制备、石英制备、硅熔制、晶体生长、切割和清洗等环节。
接下来，需要制备石英，因为石英是多晶硅材料的基础。
制备石英主要有两个方法，即气相法和溶胶-凝胶法。
气相法通过氯化硅在高温下反应生成石英颗粒，而溶胶-凝胶法则是通过溶胶的凝胶过程制备石英颗粒。
然后，将制备好的石英和高纯度的SiO2原料放入石英坩埚或固化剂中，在高温下进行石英熔制。
首先将原料加热到高温熔融状态，然后通过控制温度和气氛，使得杂质和氧化物被还原和挥发，最终获得高纯度的硅熔体。
在硅熔体制备好后，将其倒入硅石英晶体生长炉中，进行晶体生长。
晶体生长采用现代技术，如Czochralski法和区域熔凝法等。
其中，Czochralski法是较常用的方法，将单晶硅种子浸入硅熔体中，然后通过旋转晶体生长炉和控制温度梯度等，使得硅熔体逐渐凝固形成单晶硅棒。
完成晶体生长后，将单晶硅棒进行切割。
切割通常采用钢丝锯或直接切割机进行，将单晶硅棒切割成相应尺寸的硅片。
硅片切割后需要进行表面抛光和清洗，以去除切割产生的残留物和杂质，使其表面平整干净。
最后，经过切割和清洗的多晶硅片可以用于太阳能电池和集成电路的制造等应用。
对于太阳能电池的生产，还需要进行光伏电池的制造工艺。
一般包括薄膜沉积、光刻、金属化和封装等步骤。
总的来说，多晶硅的生产过程是一个复杂的工艺流程，其中包括原料制备、石英制备、硅熔制、晶体生长、切割和清洗等环节。
这些环节需要严格控制工艺参数和杂质含量，以获得高纯度和优质的多晶硅材料。
多晶硅的原理和应用
多晶硅的原理和应用1. 多晶硅的概述多晶硅（Polycrystalline Silicon）是一种具有多个晶体结构的硅材料，通常由多个小晶体组成。
它在半导体工业中有着广泛的应用，并且是太阳能电池的主要材料之一。
2. 多晶硅的制备方法多晶硅的制备方法主要有以下几种： - 气相法：通过将高纯度硅源气体在高温下进行热解，生成多晶硅。
- 溶液法：将硅源与溶剂混合，在适当的条件下控制温度和浓度，形成多晶硅。
- 化学气相沉积法（CVD法）：在合适的反应器中，通过气相反应在基片上沉积多晶硅。
- 转盘工艺：将硅源液滴滴在旋转的基片上，形成多晶硅的薄膜。
3. 多晶硅的特性多晶硅具有以下一些特性：- 晶体结构不规则：由于多晶硅由多个小晶体组成，其晶体结构不规则，导致一些物理性质的差异。
- 导电性能良好：多晶硅具有较高的导电性能，是半导体材料中常用的材料之一。
- 光吸收性能强：多晶硅对光的吸收率较高，使其在太阳能电池领域有着重要的应用。
- 热导性能较好：多晶硅具有较好的热导性能，可用于制造散热器件等。
4. 多晶硅的应用领域多晶硅在各个领域都有着广泛的应用，主要包括以下几个方面：4.1 太阳能电池多晶硅是太阳能电池的主要材料之一，由于其光吸收性能强，可以将光转化为电能。
在太阳能电池中，多晶硅通常被用作基础材料，通过光的照射，产生光生电效应，将光能转化为电能。
4.2 半导体行业多晶硅在半导体行业中有着广泛的应用。
它可以用作制造晶体管、光电器件、传感器等器件的基础材料。
多晶硅具有良好的导电性能和热导性能，可以有效地传导电流和热量。
4.3 光学材料多晶硅在光学材料中也有一定的应用。
由于其对光的吸收性能强，在一些光学器件中可以作为光吸收层使用。
此外，多晶硅还可以通过控制晶体结构来调节其光学性能，满足不同光学应用的需求。
4.4 散热器件由于多晶硅具有良好的热导性能，可以有效地传导热量，因此在散热器件中有着一定的应用。
多晶硅的生产工艺及研究
多晶硅的生产工艺及研究1.引言多晶硅是一种重要的半导体材料，广泛应用于太阳能电池、集成电路和微电子设备中。
它具有较高的电导率和热导率，因此在能源转换和电子器件方面具有巨大的应用潜力。
本文将介绍多晶硅的生产工艺及相关研究。
2.多晶硅的制备方法多晶硅的制备方法通常包括以下几个步骤：2.1原料制备：将硅砂经过粉碎、筛分和洗涤等处理，得到纯度较高的硅粉。
2.2单晶硅的生长：将硅粉在高温环境下进行还原反应，得到单晶硅块。
2.3多晶硅的制备：将单晶硅块经过熔化、晶化和切割等处理，得到多晶硅块。
2.4多晶硅片的制备：将多晶硅块经过切割、抛光和清洗等处理，得到多晶硅片。
3.多晶硅的电化学沉积法电化学沉积法是一种制备多晶硅的重要方法。
它利用电解质中的离子进行电极反应，沉积出多晶硅薄膜或纳米颗粒。
该方法具有简单、可控性强和成本低等优点，广泛应用于太阳能电池和微电子器件中。
4.多晶硅的激光熔化法激光熔化法是一种利用激光高能量密度对硅材料进行局部熔化和凝固的方法。
该方法可以获得高纯度、低缺陷的多晶硅薄膜，并具有较高的结晶度和电学性能。
该方法广泛应用于太阳能电池的制备中。
5.多晶硅的晶体生长技术多晶硅的晶体生长技术是一种通过控制晶界生长来提高多晶硅的结晶质量和电学性能的方法。
该技术包括定向凝固法、温度梯度法和溶液热法等。
这些方法通过调节温度梯度和晶体生长速度等参数，可以获得较大晶界能量和较高的晶界能垂直度，从而提高多晶硅的结晶质量和电学性能。
6.多晶硅的表面处理技术多晶硅的表面处理技术是一种通过改变表面形貌和化学性质来改善多晶硅的光吸收性能和光电转换效率的方法。
常用的表面处理技术包括湿法刻蚀、化学气相沉积和表面涂覆等。
这些技术可以形成纳米结构、提高表面反射率和降低表面缺陷密度，从而提高多晶硅的光吸收性能和光电转换效率。
7.多晶硅的尺寸效应研究多晶硅的尺寸效应研究是一种通过调控多晶硅的尺寸和形貌来改善其电学性能和光电转换效率的方法。
多晶硅生产工艺
多晶硅生产工艺多晶硅是一种高纯度的硅材料，广泛应用于电子、光电和太阳能等领域。
多晶硅的制备工艺主要包括净化硅材料、化学气相沉积和熔融法等。
本文将从多晶硅生产的三个关键步骤入手，详细介绍多晶硅的生产工艺。
一、净化硅材料多晶硅的生产基础是高纯度硅材料，一般采用电石法或硅锭法生产。
在电石法中，石油焦、白炭黑等原料经高温炉处理生成硅单质，再通过进一步的加热处理和气相冷却得到高纯度的硅粉末。
硅锭法是利用单晶硅作为原料，通过高温熔化并在特殊条件下生长出大型晶体锭。
这两种方法都需要对产生的硅材料进行净化处理，以获得较高的纯度。
在净化过程中，首先需要通过化学方法除去硅杂质，例如氧化物、碳和氮等。
一般采用氢氧化钠或氢氧化铝作为碱性还原剂，使硅材料与还原剂反应生成挥发性化合物的气体，通过气体与净化剂的反应使杂质得到去除。
其次，通过热处理和气相冷却等方法去除非金属杂质，例如碳、氧、氮、铁、铝等。
最后，通过电石法或硅锭法制备出较高纯度的硅粉或硅锭，成为制备多晶硅的基础原料。
二、化学气相沉积法化学气相沉积法是多晶硅生产的主要方法之一。
其基本原理是利用硅化合物热分解生成硅单质并在沉积基底上生长晶体。
一般采用氯硅烷、氯化硅、三氯硅烷等硅化合物作为原料气体，通过加热至高温（1000-1400℃）使硅化合物分解，生成氯离子和硅单质原子。
硅单质原子进一步在沉积基底上生长成为多晶硅晶体。
在化学气相沉积法中，氯化氢和二氧化硅等气体通入反应器内，使反应器内维持一定的反应压力（约5-10kPa），并保证反应器内气氛处于还原条件下。
在材料沉积过程中，需要控制反应器的温度、反应气压和气体流量等参数，以使沉积层的粗细、取向和晶界质量达到理想状态。
三、熔融法熔融法是多晶硅生产的另一种常用方法。
其主要流程是将高纯度硅材料加热至熔化状态，然后在特定条件下进行成型和冷却。
其中的关键步骤包括炼铝电池法、湖式法和化学熔融法等。
炼铝电池法是将硅粉末加入熔融的铝中，在高温高压下反应生成硅铝合金，然后通过冷却、破碎等过程，得到晶粒尺寸较小的多晶硅。
多晶硅 工艺
多晶硅工艺多晶硅（Multicrystalline Silicon）是一种晶体硅材料，具有多个晶体颗粒组成。
相比于单晶硅，多晶硅的生产工艺更加简单，成本更低，因此被广泛应用于太阳能电池板的制造过程中。
多晶硅的制备过程主要包括三个关键步骤：晶体生长、切片和多晶硅片的后续处理。
晶体生长是多晶硅制备的第一步。
通常采用的方法是通过将硅熔体注入锅内，并在较低的温度下慢慢冷却，使硅原子逐渐结晶形成晶体。
在这个过程中，由于温度梯度的存在，晶体内部会形成多个晶界，从而形成多晶硅。
接下来，切片是将多晶硅块切割成薄片的过程。
通常采用的方法是使用钢丝锯将多晶硅块切割成薄片，然后经过清洗和抛光等处理，使其表面光洁度提高，以便后续的工艺步骤。
多晶硅片的后续处理是为了提高太阳能电池片的性能。
这个过程包括去除多晶硅表面的氧化层、涂覆抗反射膜、制作电极等步骤。
其中，抗反射膜的涂覆是为了提高多晶硅片对光的吸收能力，从而提高太阳能电池的效率。
多晶硅工艺的优点在于成本低、生产周期短。
相比于单晶硅，多晶硅的制备工艺更加简单，不需要高温高压的条件，因此成本更低。
此外，多晶硅的生产周期也相对较短，可以满足大规模生产的需求。
然而，多晶硅也存在一些缺点。
首先，由于多晶硅内部存在晶界，晶界会对电子传输产生一定的阻碍，从而降低太阳能电池的效率。
其次，多晶硅的晶粒较大，容易产生晶体缺陷，进一步影响太阳能电池的性能。
总的来说，多晶硅工艺是一种常用的太阳能电池制造工艺，具有成本低、生产周期短等优势。
随着科技的不断发展，多晶硅工艺也在不断改进和创新，以提高太阳能电池的效率和性能。
相信在未来，多晶硅工艺还会得到进一步的发展和应用。
多晶硅生产工艺及其应用
多晶硅生产工艺及其应用作者：陈云亮等来源：《科技探索》2014年第04期中图分类号：TQ02 文献标识码：A 文章编号：1007-0745（2014）摘要：随着人们对能源需求的不断增长以及面临传统能源日渐枯竭的问题，人们开始关注新能源的研究，而多晶硅作为制备太阳能电池板重要的原材料也被重视起来。
本文主要介绍了多晶硅的生产工艺，主要包括改良西门子法、硅烷法、流化床法等，以及多晶硅在能源方面的应用。
关键词：多晶硅生产工艺应用在传统能源逐渐被消耗殆尽的情况下，人们开始关注其他新型能源的研究，太阳能作为一种最具潜力、最清洁和最普遍的的新型能源被高度重视。
在所有的太阳能电池中得到广泛应用的是硅太阳能电池，这主要是由于硅在自然界中的蕴含量极为丰富，并且它还有良好的机械性能和电学性能。
此外，硅材料中的晶体硅，是目前所有光伏材料中研究和应用比较成熟的。
在过去几十年中被泛应用，而其在商业太阳能电池应用中也有很高的转换率。
因此，在以后的光伏产业中，硅材料特别是多晶硅的研究将会有一个广阔的发展空间。
一、多晶硅的性质多晶硅作为单质硅的一种特殊存在形态，主要是熔融的单质硅在温度较低状态下凝固时，硅原子会以金刚石晶格形式排列成很多晶核，如果这些晶核生长成不同晶面取向的晶粒时，那么这些晶粒就会结合起来，便结晶形成多晶硅。
多晶硅可作为拉制单晶硅的原料，单晶硅与多晶硅的不同主要表现在物理性质方面，例如，在光学性质、热学性质和力学性质等向异性方面；在电学性质方面，单晶硅的导电性也比多晶硅明显。
但在化学性质方面，两者则没有明显区别[1]。
二、多晶硅生产工艺目前，已经工业上制备多晶硅的化学方法主要有改良西门子法、硅烷法和流化床法。
1、改良西门子法3、流化床法另外制备多晶硅的工艺还有：冶金法、气液沉积法、高纯金属还原法等。
三、多晶硅的应用高纯度多晶硅作为重要的电子信息材料，被称为“微电子大厦的基石”。
多品硅有比较广泛的用途，除信息产业外，多晶硅还被用来制备太阳能电池板以及生产可控硅元件。
多晶硅制备及其应用
多晶硅制备及其应用多晶硅是一种重要的半导体材料，广泛应用于现代电子、光电、太阳能等领域。
本文将介绍多晶硅的制备方法和其应用领域。
一、多晶硅制备方法目前，主要的多晶硅制备方法有两种：一种是通过氯化硅还原法制备，另一种是通过硅烷热分解法制备。
1.氯化硅还原法氯化硅还原法是目前应用最广泛的多晶硅制备方法。
这种方法需要使用高纯度的硅、氯气和氢气作为原料，通过氯化硅还原反应来制备多晶硅。
反应的化学方程式为：SiCl4 + 2H2 → Si + 4HCl其中，氯化硅和氢气在还原反应中发生反应，生成多晶硅和氯化氢。
这种方法比较简单、成本较低，同时产生的多晶硅质量也比较高，因此被广泛应用于半导体、光电、太阳能等领域。
2.硅烷热分解法硅烷热分解法是通过将硅烷气体分解而制备多晶硅的方法。
当硅烷气体加热到一定温度时，会发生热分解反应，生成多晶硅和氢气。
反应的化学方程式为：SiH4 → Si + 2H2这种方法很少用于多晶硅的制备，因为硅烷气体很难制备得到，并且造价较高。
二、多晶硅的应用领域多晶硅作为一种重要的半导体材料，其应用领域非常广泛，下面将介绍其在电子、光电、太阳能等领域的应用。
1.电子领域多晶硅被广泛应用于电子领域，如集成电路、电池、传感器等。
多晶硅具有高硬度、高稳定性、低损耗等优点，能够提高电子元器件的稳定性和可靠性，同时还能提高电子元器件的工作效率和性能。
2.光电领域多晶硅在光电领域中也有着广泛的应用，如太阳能电池、光电传感器、LED等。
多晶硅具有优异的光电性能，能够将太阳能等光能转化为电能，同时还能够提高LED等光电器件的功率和效率。
3.太阳能领域多晶硅在太阳能领域中应用最为广泛。
多晶硅太阳能电池具有高能量转换效率、稳定性好、可靠性高等特点，是目前太阳能电池领域中应用最广泛的材料之一。
同时，多晶硅还被广泛应用于太阳能热利用、太阳能光伏等领域。
总结多晶硅是一种重要的半导体材料，具有广泛的应用领域。
其制备方法主要包括氯化硅还原法和硅烷热分解法两种。
多晶硅生产工艺
多晶硅生产工艺
多晶硅生产工艺是制造多晶硅材料的过程。
具体工艺步骤
如下：
1. 原料准备：将硅粉和酸洗的硅块混合，得到硅料。
硅粉
是由高纯度的硅矿石经过破碎、磨粉等处理得到的。
2. 熔炼：将硅料放入炉子中，在高温下熔化成液态。
通常
使用电炉或石英炉进行熔炼。
3. 晶种制备：从熔融硅液中选取一小块晶种（单结晶硅），并将其放入蓄能炉中进行预热。
4. 晶体生长：将预热好的晶种通过轻轻放入熔融硅液中，
使用拉升技术（如 CZ法、FZ法、MCZ法等）使硅液凝固并逐渐形成多晶硅棒。
5. 切割硅棒：多晶硅棒在成长后被切割成合适的长度，通常使用钢丝锯或切割盘进行切割。
6. 清洗和加工：切割后的多晶硅棒经过酸洗、去包膜和其他清洁过程，然后进行表面处理和探伤。
最后，可以进行切片、多晶硅片的制备和其它加工工艺。
以上是多晶硅生产的一般工艺流程，不同的生产厂家和技术可能会有一些差异。
多晶硅的生产工艺
多晶硅的生产工艺
多晶硅的生产工艺大致分为两种：电弧炉法和硅烷法。
1. 电弧炉法：首先将高纯度的二氧化硅粉末和碳粉按一定比例混合，然后将混合物放入电弧炉中进行加热，通过电弧的高温作用，使混合物在炉内发生化学反应，生成多晶硅。
这种方法生产出的多晶硅质量较好，但对设备和能源的要求较高。
2. 硅烷法：将氯硅烷和氢气在高温下反应，生成多晶硅。
这种方法需要少量的能源和设备，生产效率高，但多晶硅质量较差，需要进行后续的精制处理。
无论是哪种生产工艺，多晶硅都需要经过精细处理，以达到高纯度和合格的晶体结构。
这个工艺流程非常复杂，具体包括原料装配、气体净化、熔炼晶化、加热冷却、剥离、切割等环节。
最后通过各种检测手段对多晶硅产品进行严格检测，确保其能够满足各种应用领域的要求。
多晶硅的应用及自对准工艺
1.自对准技术：自对准工艺是先在生长有栅氧化膜的硅单晶片上淀积一层多晶硅，然后在多晶硅上刻蚀出两个扩散窗口，杂质经窗口热扩散到硅单晶片内，形成源和漏扩散区，同时形成导电的多晶硅栅电极，其位置自动与源和漏的位置对准。
按照这种自对准工艺，栅与源和漏的覆盖由杂质侧向扩散完成，比铝栅工艺的覆盖电容要小很多。
采用离子注入掺杂工艺的杂质侧向扩散更小，用它代替硅栅工艺中的热扩散工艺，能进一步减小栅对源和漏的覆盖电容。
此外，在铝栅工艺中，即使铝栅电极比沟道短，也可增加一步离子注入工艺填充栅区旁的未衔接部分，实现自对准，借以减小寄生电容，可提高MOS集成电路的开关速度和工作频率，同时也减小器件尺寸而提高电路的集成度。
自对准工艺在隔离氧化前的工序与一般用PN结隔离制造集成电路的工序相同。
隔离氧化后，在氧化层上淀积一层厚1000~1200埃的硬Si3N4膜，然后套隔离区及基区的复合版，以光刻胶作为掩蔽，用等离子刻蚀方法去除隔离区及基区上的硬Si3N4膜，露出氧化层，用比隔离区面积稍大的掩膜版光刻隔离区，进行隔离扩散后用氢氟酸溶液漂去基区上的氧化层，到此也就完成了隔离区与基区之间的自行对准工序。
随后进行基区扩散的同时进行发射区氧化，再用等离子刻蚀方法去除作为掩蔽用的硬Si3N4膜。
自对准工艺如下页图a~f所示。
现在有一种全自对准槽栅IGBT(绝缘栅双极晶体管)结构，其工艺简单，全套工艺只有两张光刻版，提高了工艺成品率。
它独特的IGBT沟道多重短路结构，有效地防止了器件闩锁，采用氧化层硬掩膜和硅化物工艺，实现了全自对准的多晶硅反刻和金属连接，增加了IGBT芯片单位面积的元胞密度和沟道宽度，提高了器件的电流能力。
用砷(As)掺杂代替磷(P)掺杂，有效地提高了源区表面浓度，实现了浅结工艺。
整套工艺只要P+和槽栅两张掩膜版，取消了光刻套准，从而极大地缩小了IGBT的元胞尺寸，增大了单位面积的元胞密度和沟道宽度，降低了器件的导通电阻。
多晶硅产品的用途与生产工艺简介
多晶硅产品的用途与生产工艺简介2黎展荣编写2008-03-15多晶硅产品的用途与生产工艺简介讲课提纲：一、多晶硅产品的用途二、国内外多晶硅生产情况与市场分析三、多晶硅生产方法四、多晶硅生产的主要特点五、多晶硅生产的主要工艺过程讲课想要达到的目的：通过介绍，希望达到以下几点目的：1，了解半导体多晶硅有关基本概念与有关名词，为今后进一步学习、交流与提高打下基础；2，了解多晶硅的主要用途与国内外多晶硅的生产和市场情况，热爱多晶硅事业与行业；3，了解多晶硅生产方法和多晶硅生产的主要特点，加深对多晶硅生产工艺流程的初步认识；4，了解公司3000吨/年多晶硅项目的主要工艺过程、工厂的概况、规模、车间工序的相互关联，有利于今后工作的开展。
一、多晶硅产品的用途在讲多晶硅的用途前，我们先讲一讲半导体多晶硅的有关概念和有关名词。
1，什么是多晶硅？我们所说的多晶硅是半导体级多晶硅，或太阳能级多晶硅，它主要是用工业硅或称冶金硅（纯度98-99%）经氯化合成生产硅氯化物，将硅氯化物精制提纯后得到纯三氯氢硅，再将三氯氢硅用氢进行还原生成有金属光泽的、银灰色的、具有半导体特性产品，称为半导体级多晶硅。
2，什么是半导体？所谓半导体是界于导体与绝缘体性质之间的一类物质，导体、半导体与绝缘体的大概分别是以电阻率来划分的，见表1。
3，纯度表示法半导体的纯度表示与一般产品的纯度表示是不一样的，一般产品的纯度是以主体物质的含量多少来表示，半导体的纯度是以杂质含量与主体物质含量之比来表示的。
见表2。
1），外购的工业硅纯度外购的工业硅纯度是百分比，1个九，“1N”，98%，两个九，“2N”，99%，是指扣除测定的杂质元素重量后，其余作为硅的含量（纯度）。
如工业硅中Fe≤0.4%,AL≤0.3%,Ca≤0.3%,共≤1%, 则工业硅的纯度是：（100-1）X100%=99% 。
2), 半导体纯度工业硅中的B含量是0.002%(W)，则工业硅纯度对硼来说被视为99.998%，即4N（对B来说）。
多晶硅生产工艺和反应原理
多晶硅生产工艺和反应原理1. 引言多晶硅是一种非常重要的半导体材料，广泛应用于电子行业。
本文将介绍多晶硅的生产工艺和反应原理，以帮助读者更好地了解多晶硅的制备过程和原理。
2. 多晶硅生产工艺多晶硅的生产主要通过以下几个步骤完成：2.1 原料准备多晶硅的主要原料是二氧化硅（SiO2），通常以石英砂作为原料。
石英砂首先经过粉碎和洗涤处理，以去除杂质，并获得高纯度的二氧化硅粉末。
2.2 氯化在氯化步骤中，通过将二氧化硅与氯化碳（CCl4）等氯化剂反应，生成气态的四氯化硅（SiCl4）。
SiO2 + 2CCl4 -> SiCl4 + 2COCl22.3 沉积在沉积步骤中，将产生的气态四氯化硅通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法，将其沉积在多晶硅种子（通常为硅棒）上，使其逐渐生长。
2.4 晶体生长在晶体生长步骤中，通过控制温度和压力等条件，使沉积在多晶硅种子上的多晶硅晶体逐渐生长。
在此过程中，多晶硅晶体的结构逐渐完善，并获得所需的形状和尺寸。
2.5 切割和清洗在多晶硅生产的最后阶段，通过机械切割或化学腐蚀等方法将生长得到的多晶硅晶体切割成所需的尺寸和形状。
随后，通过酸洗和高温处理等步骤对多晶硅晶体进行清洗，以去除表面的污染物。
3. 多晶硅生产的反应原理多晶硅的生产过程中涉及到的主要反应是氯化反应和晶体生长反应。
3.1 氯化反应氯化反应是多晶硅生产过程的关键步骤之一。
在氯化反应中，通过将二氧化硅与氯化碳等氯化剂反应，生成气态的四氯化硅。
该反应可用以下化学方程式表示：SiO2 + 2CCl4 -> SiCl4 + 2COCl2氯化反应是一个剧烈的放热反应，同时也是一个可逆反应。
反应中需要控制温度和反应速度，以避免过热和副反应的发生。
3.2 晶体生长反应晶体生长反应是多晶硅生产过程的另一个关键步骤。
在晶体生长反应中，通过将气态的四氯化硅沉积在多晶硅种子上，从而实现多晶硅晶体的生长。
多晶硅的生产工艺
多晶硅的生产工艺多晶硅是一种重要的半导体材料，广泛应用于光伏电池和集成电路等领域。
多晶硅的生产工艺包括硅矿石提取、硅块制备、硅片切割和晶体生长，下面将对其详细进行介绍。
多晶硅的生产工艺首先是硅矿石提取。
硅矿石主要包括二氧化硅、二氧化硅含量高达99%以上的化合物。
硅矿石通常采用地下或露天矿石矿井开采，经过碾磨和浮选等过程提取出硅矿石。
然后进行硅块制备，硅矿石被送入冶炼炉进行高温还原，将硅矿石中的杂质去除，得到纯度较高的冶金硅。
然后将冶金硅通过电解炉进行电解，得到高纯度的多晶硅液体。
多晶硅液体被倒入棚式炉中，经过冷却形成硅块。
接下来是硅片切割，在硅块表面涂覆一层液态脱氧剂，并通过一系列工艺处理，使硅块的形状变得更加规则。
然后将硅块切割成薄片，切成所需的硅片尺寸。
最后是晶体生长，将切割好的硅片放入石英炉中，在特定的温度和气氛下进行晶体生长。
晶体生长的过程中，硅片逐渐形成多晶硅结晶体，晶体生长速度和温度、压力、气氛等参数有关。
晶体生长完成后，通过切割和打磨等工艺得到所需的多晶硅片。
多晶硅的生产工艺需要高温、高压和专业设备进行。
其具体工艺参数和流程可以根据不同的生产要求进行调整。
多晶硅的质量和纯度对于后续的制造工艺和产品性能有着重要影响，因此在生产过程中需要严格控制工艺参数和质量检测。
总结起来，多晶硅的生产工艺包括硅矿石提取、硅块制备、硅片切割和晶体生长等步骤。
这些步骤需要高温、高压和专业设备进行，并且需要严格控制工艺参数和质量检测。
多晶硅的生产工艺对于多晶硅的质量和纯度有着重要影响，对于提高多晶硅的制造工艺和产品性能至关重要。
多晶硅生产工艺和反应原理
多晶硅生产工艺和反应原理多晶硅是一种非常纯净的硅材料，广泛应用于半导体和太阳能产业中。
多晶硅的生产过程涉及到一系列的工艺和反应原理。
多晶硅的生产工艺主要包括硅矿石的提取、冶炼和精炼。
首先，从硅矿石中提取硅石，经过破碎和筛分等处理，得到纯度较低的硅石。
然后，通过高温还原反应，将硅石与石油焦（或木炭）在电炉中进行反应，产生硅和一些杂质物质（如Fe、Al等）。
最后，通过多次的精炼处理，将硅中的杂质去除，得到较高纯度的多晶硅。
反应原理中，最主要的是硅石的还原反应和精炼过程中的净化反应。
硅石的还原反应可由下式表示：SiO2+2C→Si+2CO在高温下，硅石与石油焦（或木炭）反应，硅石被还原成硅，同时生成一氧化碳气体。
这一反应通常在电炉中进行，温度可达到1500-1800°C。
还原反应具有放热和放烟雾的特点，因此需要采取措施来控制温度和排放烟雾。
精炼过程中的净化反应是指对多晶硅中的杂质进行去除。
净化通常采用的方法是通过冶金程序或固相反应。
冶金程序通常包括氧化、蒸汽还原和酸洗等步骤，以去除多晶硅中的金属杂质。
固相反应则是通过与其他金属形成化合物或形成气体物质，将杂质从多晶硅中分离出来。
在多晶硅的生产过程中，还有其他一些重要的工艺和反应原理。
例如，硅杂质的控制和添加物的选择对多晶硅质量有着重要的影响。
此外，还有相关工艺，如晶体生长、切片和还原二氧化硅等工艺，以获得具有特定形状和尺寸的多晶硅。
总结起来，多晶硅的生产过程涉及到硅矿石的提取、冶炼和精炼等工艺。
其中，硅石的还原反应和净化反应是两个重要的反应原理。
通过这些工艺和反应原理，可以获得高纯度、高质量的多晶硅材料，为半导体和太阳能等产业提供关键的材料基础。
多晶硅生产工艺及工艺单元作用
多晶硅生产工艺及工艺单元作用：生产工艺：多晶硅的生产主要包括硅的提炼、还原、精制和铸锭等步骤。
其中，常见的生产工艺有西门子法、硅烷法和流化床法等。
工艺单元及作用：原料处理单元：负责对硅矿石进行破碎、研磨和筛分，以便后续提取硅元素。
还原单元：在高温下，利用碳或氢气将二氧化硅还原成硅。
这一过程中，反应器是核心设备，它提供了所需的反应环境和温度条件。
精制单元：通过蒸馏、过滤等方法，去除硅中的杂质，提高其纯度。
分离器和过滤器是这一单元的关键设备。
铸锭单元：将高纯度的硅熔化后，通过铸锭机铸造成多晶硅锭。
具有共同操作目的和物理原理的单元：原料处理单元和精制单元都具有去除杂质、提高产品纯度的目的。
它们通过物理或化学方法，如破碎、研磨、过滤和蒸馏等，去除原料或产品中的杂质。
还原单元和铸锭单元则都涉及到物质状态的变化。
还原单元通过化学反应将二氧化硅还原成硅，而铸锭单元则通过熔化和冷却过程，将硅从液态变为固态。
青藏铁路解决冻土问题视频总结：青藏铁路，作为世界上海拔最高、线路最长的高原铁路，在建设过程中面临着冻土这一重大技术难题。
以下是关于青藏铁路解决冻土问题的简要总结：问题描述：青藏铁路沿线存在大量的冻土，这些冻土在季节变化和温度变化时，会发生冻胀和融沉现象，给铁路建设带来极大的挑战。
解决方案：热棒技术：在铁路两侧插入大量热棒，这些热棒利用真空相变原理，将冬季的冷量储存起来，夏季时与太阳能相抵消，使冻土保持稳定状态。
这种技术的传热速度是普通铜棒的数千倍至数万倍。
路基处理：对路基进行特殊处理，如铺设保温材料、设置通风管等，以减轻冻土对铁路的影响。
选用适宜的材料：在铁路建设中，选用能够适应冻土环境的材料，如使用耐寒的混凝土等。
成效：通过上述措施的实施，青藏铁路成功解决了冻土问题，确保了铁路的安全和稳定运营。
总结来说，青藏铁路通过采用热棒技术、路基处理以及选用适宜的材料等方法，成功解决了冻土这一重大技术难题，为铁路的安全和稳定运营奠定了基础。
多晶硅生产工艺 (2)
多晶硅生产工艺
多晶硅生产工艺是指将硅矿石（如石英砂）通过一系列的化学和物理处理方法，将其转化为多晶硅的过程。
这个工艺主要包括以下几个步骤：
1. 提炼硅矿石：先将硅矿石破碎，并将其与酸进行混合，以去除其中的杂质。
然后通过回流法或络合物法来提取纯度较高的硅矿石。
2. 再熔化硅矿石：将纯度较高的硅矿石放入电炉中进行熔化。
在加热过程中，根据需要添加少量的硼、磷等掺杂元素。
3. 晶体生长：将熔化的硅液逐渐冷却，使其逐渐凝固形成晶体。
这个过程中需要通过控制温度和时间，以及施加适当的拉扯力，来获取合适尺寸和结构的多晶硅晶体。
4. 切割和修整：将生长好的多晶硅晶体切割成薄片，并进行修整，以获得需要的大小和形状。
5. 清洗和检测：对切割修整好的多晶硅片进行清洗，去除残留的杂质和表面污染物。
然后对多晶硅片进行检测，以确保其质量和性能符合要求。
这些步骤是多晶硅生产的基本工艺，并且可能会因为生产厂家和具体应用要求而有所不同。
在实际生产中，还会结合其他的工艺和设备，以提高多晶硅的产量和质量。
多晶硅精馏工艺流程
多晶硅精馏工艺流程
多晶硅精馏工艺流程是一种重要的半导体材料制备方法，下面将从多晶硅的制备、精馏工艺流程以及其应用领域等方面进行介绍。
一、多晶硅的制备
多晶硅是由硅资源经过一系列的冶炼和提纯工艺得到的。
首先，将硅矿石经过破碎、磨矿等步骤得到粉状硅粉。
然后，将硅粉与氯气进行化学反应生成四氯化硅。
接着，通过热还原法将四氯化硅还原为多晶硅。
多晶硅的制备过程需要严格控制温度、气氛和反应时间等参数，以确保产品的质量和纯度。
多晶硅精馏是在多晶硅的制备过程中的一个重要环节。
精馏是通过升华法进行的，主要包括以下几个步骤：
1. 加热：将多晶硅放入精馏炉中，炉内温度逐渐升高，使硅材料逐渐升华。
2. 分离：升华后的硅蒸汽经过冷却，使其重新凝结成为固体硅。
3. 收集：将凝结后的固体硅收集起来，作为多晶硅的成品。
三、多晶硅的应用领域
多晶硅是一种重要的半导体材料，广泛应用于电子、光伏等领域。
在电子领域，多晶硅可用于制备集成电路、太阳能电池等器件。
在光伏领域，多晶硅是太阳能电池的主要材料之一，可将太阳能转化
为电能。
此外，多晶硅还可以用于制备光纤、光学器件等。
总结：
多晶硅精馏工艺流程是一种重要的半导体材料制备方法。
通过多晶硅的制备和精馏工艺，可以得到高纯度的多晶硅材料。
多晶硅在电子和光伏等领域有着广泛的应用，为现代科技的发展做出了重要贡献。
通过不断提升多晶硅制备工艺和精馏工艺的技术水平，可以进一步提高多晶硅的质量和应用性能，推动半导体行业的发展。
多晶硅生产工艺和反应原理讲解
多晶硅生产工艺和反应原理讲解引言多晶硅是一种重要的半导体材料，广泛应用于太阳能电池、集成电路和光纤等领域。
本文将介绍多晶硅的生产工艺和反应原理。
多晶硅生产工艺多晶硅的生产主要分为三个步骤：原料制备、硅棒生长和切割加工。
1. 原料制备多晶硅的原料主要是硅石和木炭。
硅石是一种含有大量二氧化硅的矿石，木炭则是一种含有高纯度碳的炭素材料。
首先，将硅石粉碎成细粉，并经过砂浆研磨得到均匀的硅石粉末。
然后，将硅石粉末与木炭混合，并加入一定比例的助剂，如食盐和气相稳定剂。
最后，将混合物放入熔炉中进行高温煅烧，使其发生化学反应，生成多晶硅的初级产物。
2. 硅棒生长硅棒生长是将原料中的多晶硅转化为单晶硅的过程。
主要有两种方法：单辊法和气相沉积法。
在单辊法中，将原料加热至高温，然后通过传导、对流和辐射等方式进行能量传递，使原料逐渐熔化。
在熔融状态下，通过辊子的旋转和拉伸，将熔融的硅悬挂在空中，逐渐形成硅棒。
气相沉积法是将原料转化为气态硅化物，再通过化学反应沉积在硅棒上。
首先，通过加热原料将其转化为气态，然后将气态硅化物送入沉积室中，在高温和高压条件下，硅化物与硅棒表面发生反应，并沉积在硅棒上形成单晶硅。
3. 切割加工生长好的单晶硅棒需要进行切割加工，以得到多个硅片。
切割通常使用钻石刀破坏硅棒的晶格结构，形成切口，然后通过应力作用使其断裂。
多晶硅生产反应原理多晶硅的生产过程中涉及到了多种反应。
主要有以下几个反应原理：1. 硅石煅烧反应硅石煅烧反应是原料制备中的关键步骤之一。
在高温下，硅石和木炭发生化学反应，生成初级产物。
反应方程式如下所示：SiO2 + 2C → Si + 2CO2. 硅棒生长反应硅棒生长过程中涉及到了两种主要反应：熔融和沉积。
在单辊法中，熔融过程通过能量传递使原料逐渐熔化，生成熔融的硅。
该过程主要包括传导、对流和辐射等方式的能量传递。
在气相沉积法中，硅化物与硅棒表面发生化学反应，并沉积在硅棒上形成单晶硅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多晶硅生产工艺及其应用
摘要：随着人们对能源需求的不断增长以及面临传统能源日渐枯竭的问题，人们开始关注新能源的研究，而多晶硅作为制备太阳能电池板重要的原材料也被重视起来。
本文主要介绍了多晶硅的生产工艺，主要包括改良西门子法、硅烷法、流化床法等，以及多晶硅在能源方面的应用。
关键词：多晶硅生产工艺应用
在传统能源逐渐被消耗殆尽的情况下，人们开始关注其他新型能源的研究，太阳能作为一种最具潜力、最清洁和最普遍的的新型能源被高度重视。
在所有的太阳能电池中得到广泛应用的是硅太阳能电池，这主要是由于硅在自然界中的蕴含量极为丰富，并且它还有良好的机械性能和电学性能。
此外，硅材料中的晶体硅，是目前所有光伏材料中研究和应用比较成熟的。
在过去几十年中被泛应用，而其在商业太阳能电池应用中也有很高的转换率。
因此，在以后的光伏产业中，硅材料特别是多晶硅的研究将会有一个广阔的发展空间。
一、多晶硅的性质
多晶硅作为单质硅的一种特殊存在形态，主要是熔融的单质硅在温度较低状态下凝固时，硅原子会以金刚石晶格形式排列成很多晶核，如果这些晶核生长成不同晶面取向的晶粒时，那么这些晶粒就会结合起来，便结晶形成多晶硅。
多晶硅可作为拉制单晶硅的原料，单晶硅与多晶硅的不同主要表现在物理性质方面，例如，在光学性质、热学性质和力学性质等向异性方面；在电学性质方面，单晶硅的导电性也比多晶硅明显。
但在化学性质方面，两者则没有明显区别[1]。
二、多晶硅生产工艺
目前，已经工业上制备多晶硅的化学方法主要有改良西门子法、硅烷法和流化床法。
1、改良西门子法
3、流化床法
另外制备多晶硅的工艺还有：冶金法、气液沉积法、高纯金属还原法等。
三、多晶硅的应用
高纯度多晶硅作为重要的电子信息材料，被称为“微电子大厦的基石”。
多品硅有比较广泛的用途，除信息产业外，多晶硅还被用来制备太阳能电池板以及生产可控硅元件。
基于硅材料质量好、原料丰富、价格较低、工艺较成熟，因此在未来几十年里，没有其他材料可以代替多晶硅成为光伏产业和电子信息产业的原
材料。
多晶硅的主要用途是制备太阳能电池板，或者拉制成单晶硅后用来制备太阳能电池板。
先将硅原料铸锭、切片或者直接把单晶硅棒进行切片，再通过在单晶硅片上掺杂、扩散从而形成PN结，然后采用印制丝网法，将银浆印在单晶硅片上做成栅线，通过烧结，制备成背电极，并在具有栅线的表面上涂反射膜等工艺加工制成太阳能光伏电池单晶片，最后按实际需要装备成太阳能电池板。
由于多晶硅太阳能光伏电池制造成本比较低，光电转化效率较高，因此得到较快发展。
在信息产业中，多晶硅主要用来生产单晶硅。
而单晶硅就是所谓硅半导体材料，它是制备电子元件和集成电路的优质原材料。
由于半导体硅材料耐高温、耐高电压、晶带宽度较大，与其它半导体材料相比具有体积小、效率高、可靠性强、寿命长等优点，因此广泛用于生产电子工业中集成电路[3]。
结束语
目前，多晶硅的制备工艺还存在较多的问题需要去改进，尤其是国内多晶硅生企业，更需要吸收国外先进的经验和技术，不断自主创新，才能进一步推动光伏产业的发展。
参考文献：
[1]杨涛. 改良西门子法生产多晶硅工艺设计探讨[J].贵州化工，2009（3）：7.
[2]刘小锋，王岭. 多晶硅化学制备方法的比较分析[J].前沿，2011（6）：65-67.
[3]丁云. 多晶硅的应用及生产技术[J]. 云南冶金，2007（5）：69.。
