车桥试验台使用说明书
120型试验台说明书

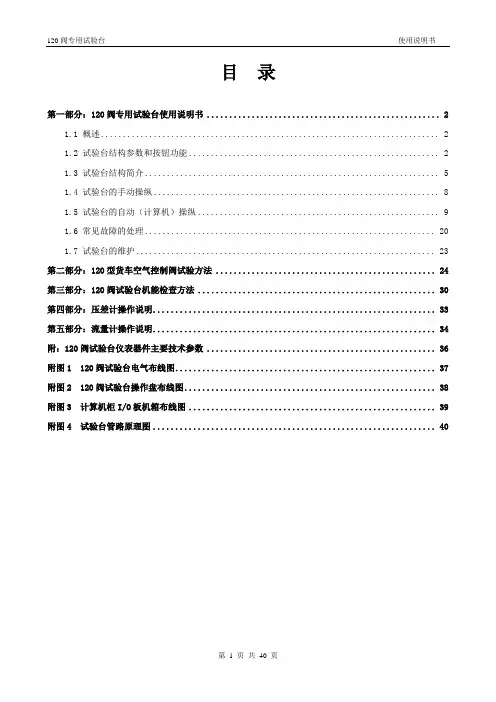

目录第一部分：120阀专用试验台使用说明书 (2)1.1 概述 (2)1.2 试验台结构参数和按钮功能 (2)1.3 试验台结构简介 (5)1.4 试验台的手动操纵 (8)1.5 试验台的自动（计算机）操纵 (9)1.6 常见故障的处理 (20)1.7 试验台的维护 (23)第二部分：120型货车空气控制阀试验方法 (24)第三部分：120阀试验台机能检查方法 (30)第四部分：压差计操作说明 (33)第五部分：流量计操作说明 (34)附：120阀试验台仪表器件主要技术参数 (36)附图1 120阀试验台电气布线图 (37)附图2 120阀试验台操作盘布线图 (38)附图3 计算机柜I/O板机箱布线图 (39)附图4 试验台管路原理图 (40)第一部分：120阀专用试验台使用说明书1.1 概述120型货车空气控制阀专用试验台（简称120阀试验台）是进行120型货车空气控制阀（以下简称120/120-1阀）性能试验的专用台。
它能够对120/120-1阀进行全面、系统、准确的检测，以确保阀的制造和检修质量。
本试验台系统符合铁道部运输局颁发的“运装货车[2007]199号”文件。
该试验台是由我所研制生产的一种高水准的试验台。
它与120阀的试验方法相配套，很好的实现了120阀测试方法对120阀进行手动或自动的检测。
该试验台有如下几个特点：结构紧凑，由于将电磁阀做为气路的阀门使用，并采用板式阀集装结构，因而大大简化了管路结构。
由于结构布置合理，因此各主要部件可接近性好，方便了运用和检修。
将局减室和紧急室单独设置，保证了两室的容积精度。
采用按钮操作，并有设置于面板上的带有指示灯的试验台工作原理显示屏与之相配合，不但减少了繁琐的操作，而且使得操作更为直观。
由于采用较高精度的压力表和局减室压力表及质量流量计计量120阀的漏泄情况，采用高精度的压差计测试列车管与副风缸之间的压力差，使测试精度大大提高，从而保证了测试数据的准确度。
ZD-10汽车制动试验台操作规程
ZD-10汽车制动试验台操作规程及维护保养
1.操作规程
1.1打开仪表电源开关，接通电源，确认仪表显示为零，进入工作状态，否则按复位键清零。
1.2打开电机控制箱电源开关，接通电源。
1.3需要检测的汽车以4千米/小时的速度驶上试验台，汽车车轮应清洁干净，不得有石子和铁钉。
检测的车轮支承在两滚筒之间，汽车中心线应与滚筒轴线垂直，停稳后确定汽车处于空挡状态。
1.4按下“双轮”键，左右台架滚筒正向转动，2秒钟后仪表箱两侧指示灯开始闪烁，此时司机踏下制动踏板进行制动，车轮停止转动，滚筒也停止转动。
1.5仪表显示出左右轮的制动力数值，不对称数值，按一下“打印”键，即打印出当前左右轮制动力数值、制动过程曲线。
1.6按下驱车按钮，左右台架的滚筒反向转动，同时开动汽车驶出试验台。
1.7在试验时如果发生意外情况需要停止测试时，可按仪表上的“急停”按钮。
1.8汽车轴重不得超过10吨。
2.设备的维护保养
2.1要经常清扫，保持试验台清洁，滚筒上不得沾有油污。
2.2每月须给传动链条和链轮加40号机油润滑(可加黄油)。
2.3每半年须给轴承加润滑脂一次。
2.4每年须对设备标定一次。
2.5减速箱每年换油一次。
2.6发现链条松紧不当，应进行调整，带座轴承边上张紧螺栓调整是链条松紧用的，一般链条松紧程度以松边中间处下垂量为8-10mm。
驱动桥壳疲劳寿命试验台设计说明书
前言 (1)1 绪论 (2)1.1 汽车测试技术概述 (2)1.1.1汽车测试技术的概念 (2)1.1.2发展汽车试验检测技术的重要意义 (3)1.1.3汽车测试方法分 (4)1.1.4我国汽车检测技术的未来发展方向 (5)1.2 汽车驱动桥寿命测试方法 (6)1.2.1汽车驱动桥疲劳寿命试验的必要性和意 (6)1.3 本课题的来源及其目的 (7)1.4 本课题的主要研究内容 (7)2试验台的总体结构设计 (9)2.1 试验台各部分组成及其功用 (9)2.2 模拟加载系统原理 (9)3试验台驱动变速箱的设计 (12)3.1 传动方案的确定 (12)3.2 最大转矩的计算 (13)3.3 齿轮的设计 (14)3.3.1选择齿轮材料 (14)3.3.2确定齿轮传动精度等级 (14)3.4 轴的设计 (21)3.4.1轴的设计 (21)3.4.2Ⅱ轴的设计 (23)3.4.3Ⅲ轴的设计 (24)3.4.4Ⅳ轴的设计 (25)3.4.5Ⅴ轴的设计 (26)4 零件的强度校核 (28)4.1 轴的强度校核 (28)4.1.1 Ⅰ轴的校核 (28)4.1.2Ⅱ轴的校核 (30)4.1.3Ⅲ轴的校核 (34)4.1.4Ⅳ轴的校核 (36)4.1.5Ⅴ轴的校核 (40)4.2 轴承的校核 (43)4.3 键的校核 (44)4.3.1 平键的校核 (44)4.3.2 花键的校核 (46)5 结论 ...............................................................................................错误！未定义书签。
致谢 . (48)参考文献 (49)附录A1 (50)附录B1 (63)2随着汽车行业的不断发展壮大，对各种汽车车辆的工作性能和可靠性等的要求也越来越高，尤其是在特殊路况和工作条件下运行的越野，大型重载等特种车辆，这方面的要求就更高。
电动车电机后桥变速箱试验台使用说明书

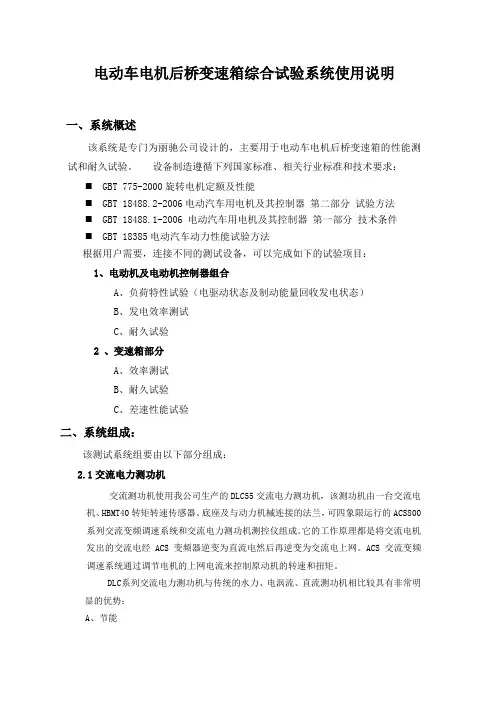

电动车电机后桥变速箱综合试验系统使用说明一、系统概述该系统是专门为丽驰公司设计的，主要用于电动车电机后桥变速箱的性能测试和耐久试验。
