第五章01M型自动变速器的检修第一节一般维修数据一、变速器标记4档自动变速器01M与4缸和6缸发动机的高尔夫及捷达轿车相般配。
自动变速器01M和变速器代码在变速器上标记的地点如图5-1所示。
图5-2 和图5-3 为标记的局部放大图。
此外汽车数据铭牌上也有变速器代码。
图5-1 01M自动变速器标记地点图5-2自动变速速器01M标记局部放大图图5-3自动变速器代码局部放大图二、自动变速器01M构造说明1、变速器4档自动变速器01M有4个液压控制的行进档。
在锁止离合器接合后，可防止液力变矩器打滑，进而实现刚性转动。
2、液力变矩器液力变矩器中装有锁止离合器。
该离合器依据车辆车载荷和速度接合，进而实现1、2、3、4档的刚性传动。
3、控制单元J217可依据行驶情况换档（模糊逻辑）依据行驶情况和行驶阻力大小，可自动选择换档时辰。
其长处有：①可依据油耗换档。
②总可保证发动机发出最大功率。
③各样行驶情况均可获取最正确换档时辰。
④随意变化的换档时辰。
4、上坡和下坡时的换档时辰变化经过附带换档特征曲线，按油门踏板地点和车速变化，在上坡和下坡时可实现自动换档。
换档特征曲线在汽车上极陡的坡时适应发动机功率的要求，在汽车下极陡的坡时适应发动体制动作用的要求。
5、汽车自动变速器油（VW ATF）大众自动变速器油染成黄色，变速器中主传动器和行星齿轮系内应充注大众专用自动变速器油。
因为改变了自动变速器油检查装置，进而省去了油尺。
检查自动变速器油位或改换自动变速器油应在检查保护时进行。
只许增添大众自动变速器油。
大众汽车专用自动变速器油作为配件供给的有两种；一种是油桶容量为，零件号为G052162A1；另一种是油桶容量为，零件号G052162A2的。
三、润滑油量01M型自动变速器行星齿轮系和主传动润滑油加注量见表5-1。
表5-1 01M自动变速器润滑油加注量部位项目数目规格行星齿轮第一次加油大众自动变系换油约速器油主传动第一次加油换油永远性润滑油不用改换四、维修说明1、变速器的维修改换自动变速器时，应检查行星齿轮系的自动变速器油和主传动内自动变速器油。
大众01M自动变速器全面详解[1]
![大众01M自动变速器全面详解[1]](https://img.taocdn.com/s3/m/de441a7289eb172dec63b721.png)
拔出电磁阀插头， 在2000转主油压值
大众01M自动变速器 全面详解
大众01M自动变速器 全面详解
变扭器
A
捷达
A
宝来
变扭器型号识别
变扭器有不同型号，目前变扭器在变速箱涡轮轴中 带有轴套，新的变扭器与滚针轴承做成整体，通过 代码的意思，进行识别： 目前变扭器仅安装在涡轮轴有轴套的变速箱上，它 可以通过第四个字母进行识别，它可以是B、C、R T或V。例如： QADC 新变扭器仅安装在涡轮轴没有轴套的变速箱上，它 可以通过第四个字母进行识别，它可以是D、H或Z
例如： QADD 注意：如果一个新的带有滚针轴承的变扭器，安装在 涡轮轴有轴套的变速箱上时，轴套必须被去掉。
轴套处理办法
大众01M自动变速器 全面详解
大众01M自动变速 器全面详解
N88 N89 N90 N91 N92 N94
1H
0010 10
1M
0010 00
2H
0110 00
2M
0000 11
3H
0000 00
3M
0000 00
4H
1100 01
4M1100 01来自大众01M自动变 速器全面详解
１．096改进型 ２．电子智能型控制 ３．结构紧凑（拉威
1.在很陡的上坡行驶时,换档曲线图被扩展至与发动机输 出相匹配
2.在很陡的下坡行驶时,换档曲线图被扩展至与发动机制 动效应相匹配
大众01M自动变速器全面详解
J217接收影响换档的传感器所发出的信息, 然 后把信息传送给阀体内控制液压阀动作的电磁 阀.
存储功能 SP代表偶发故障:如果一个故障在汽车行驶了
大众01M自动变速器实验台使用说明书共24页文档

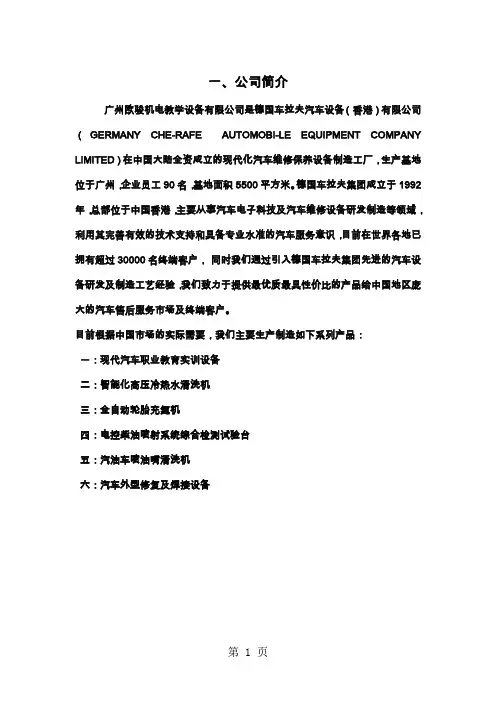

一、公司简介广州欧骏机电教学设备有限公司是德国车拉夫汽车设备（香港）有限公司（GERMANY CHE-RAFE AUTOMOBI-LE EQUIPMENT COMPANY LIMITED）在中国大陆全资成立的现代化汽车维修保养设备制造工厂，生产基地位于广州，企业员工90名，基地面积5500平方米。
德国车拉夫集团成立于1992年，总部位于中国香港，主要从事汽车电子科技及汽车维修设备研发制造等领域，利用其完善有效的技术支持和具备专业水准的汽车服务意识，目前在世界各地已拥有超过30000名终端客户，同时我们通过引入德国车拉夫集团先进的汽车设备研发及制造工艺经验，我们致力于提供最优质最具性价比的产品给中国地区庞大的汽车售后服务市场及终端客户。
目前根据中国市场的实际需要，我们主要生产制造如下系列产品：一：现代汽车职业教育实训设备二：智能化高压冷热水清洗机三：全自动轮胎充氮机四：电控柴油喷射系统综合检测试验台五：汽油车喷油嘴清洗机六：汽车外型修复及焊接设备二、安全警告和注意事项一：在使用本仪器前，请详细阅读使用说明书；二：操作本仪器需有一定汽车检测维修基础，对汽车电控知识有一定认识。
同时在汽车专业指导老师的规范带领下统一操作；三：在良好的通风条件下进行检测，并且周围有足够的通风；四：严禁在检测过程中抽烟或产生明火；五：在进行实训操作时不要带手表、戒指，也不要穿宽大的衣服，避免产生不必要的伤害；六：请严格遵守汽车实训场地中各安全规章制度；七：在启动实验台前，请先检查电源是否连接可靠，发动机(示教板)展示部件是否存在破损，在有一项不符合要求的情况下，请勿启动实验台架。
八：实验台运行时，请勿靠近旋转部位，以免发生意外。
三、结构原理(1) Olm型4挡自动变速器及其工作情况(见图3-1和表3-1)图3-1 01M型4挡自动变速器1--2挡和4挡制动器B2 2一倒挡离合器K2 3一1-3挡离合器KI 4-3.4挡离合器K3 5一倒挡制动器BI 6一单向离合器7一带锁止离合器（UK）的变矩器表3-1捷达Olm自动变速器工作俩况注：X --离合器、制动器、单向离食器或镇止离合器接合。
大众01M-01N基本设定方法

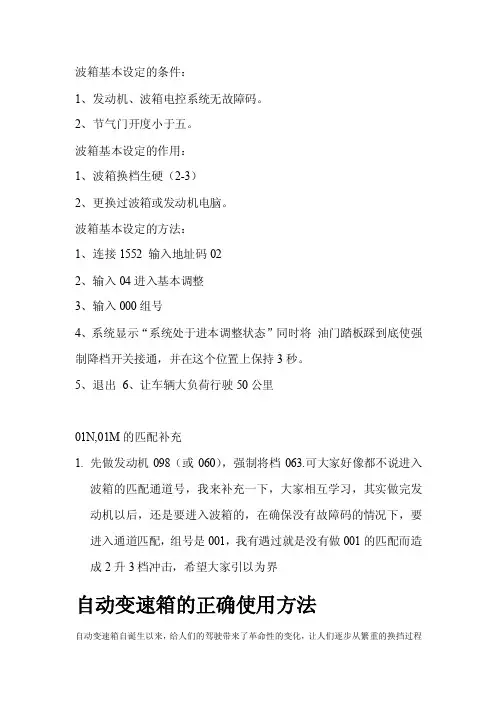

波箱基本设定的条件：1、发动机、波箱电控系统无故障码。
2、节气门开度小于五。
波箱基本设定的作用：1、波箱换档生硬（2-3）2、更换过波箱或发动机电脑。
波箱基本设定的方法：1、连接1552 输入地址码022、输入04进入基本调整3、输入000组号4、系统显示“系统处于进本调整状态”同时将油门踏板踩到底使强制降档开关接通，并在这个位置上保持3秒。
5、退出6、让车辆大负荷行驶50公里01N,01M的匹配补充1.先做发动机098（或060），强制将档063.可大家好像都不说进入波箱的匹配通道号，我来补充一下，大家相互学习，其实做完发动机以后，还是要进入波箱的，在确保没有故障码的情况下，要进入通道匹配，组号是001，我有遇过就是没有做001的匹配而造成2升3档冲击，希望大家引以为界自动变速箱的正确使用方法自动变速箱自诞生以来，给人们的驾驶带来了革命性的变化，让人们逐步从繁重的换挡过程中解放出来，许多人形象的把自动挡的车称作“一脚踹”，充分体现了其便捷性。
特别是许多女性司机，本身对于驾驶没有任何兴趣，常常会在堵车的时候被油离配合折腾得筋疲力尽，因此在选车的时候她们都会毫不犹豫的非自动挡不可。
那么自动挡真的就是简单到“一脚踹”吗？如果这样想就错了，自动挡虽然可以实现自动换挡，但它毕竟是机械结构的东西，如果操作不当，甚至会出现比手动挡误操作更严重的后果。
笔者曾经在第一次驾驶自动变速箱时闹过数次洋相，甚至差点毁了那台变速箱，至今仍然后怕。
当时笔者驾驶一辆自动挡的丰田佳美，由于不知道变速杆锁定机构的作用，无论切换哪个挡位时都按着哪个解锁按钮，如此一来向下挂挡时就不会在D挡出现停顿。
当时在出车位时需要来回反复打方向才能出来，为了图省事居然将前进挡直接拉到一挡。
而在开上马路以后居然忘了切换回D挡，之道发现转速上升的5000转才发现，原来挡位不对。
仓促间仍然按着解锁按钮推挡，居然直接推到了R挡！在惊恐之余发现变速箱居然没有打坏，而是车辆整个都熄火了。
一汽宝来01M自动变速箱

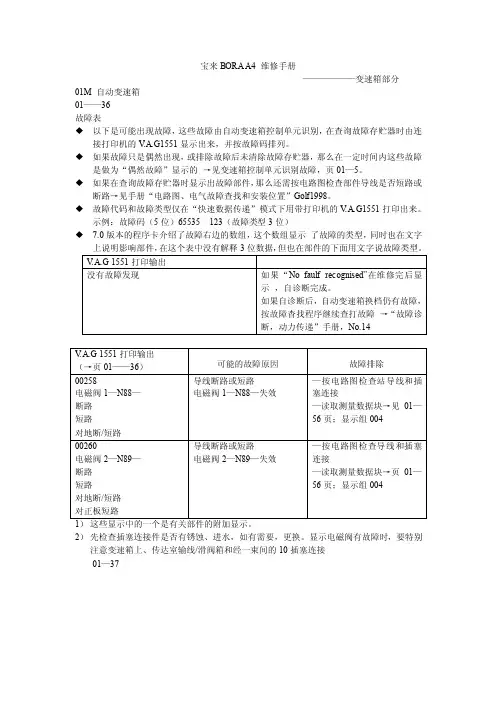

宝来BORA A4 维修手册——————变速箱部分01M 自动变速箱01——36故障表◆以下是可能出现故障，这些故障由自动变速箱控制单元识别，在查询故障存贮器时由连接打印机的V.A.G1551显示出来，并按故障码排列。
