天车工培训教程(PPT40页)
合集下载
天车工操作培训课件
天车工安全技术操作规程
培训人：班长
天车工的安全技术操作
一、安全操作总则 1、经体格检查及审查合格后，经过培训并实习后，要进行 技术与安全操作的考试，合格并取得证件后，方可独立 操作。 2、天车工应知： （1）了解桥式起重机的构造原理，定期对各主要零部件进 行安全技术检验、保养和润滑。 （2）熟知并遵守安全操作规程，确保安全生产。 司机进出驾驶室，必须由梯子上下，禁止跨越，禁止徒手 携带工具。 3、每台桥式起重机应配备下列物品： （1）保养起重机的必要工具; （2）干式消灭器。
6、各安全装置应动作灵敏可靠； 7、受电器（滑轮或滑块）在滑线上 应接触良好；电缆卷筒的运动应与大车 运行速度相协调 8、吊钩应能在横梁上灵活转动，钩 尾固定螺母不得有松动现象。
• （二）、起重机上不得遗留工具或其他 物件，以免作业中坠落造成人身事故。
• （三）、开车前要按操作规程将所有的 控制手柄扳至零位，并将舱口门开关及 端梁门开关合上。鸣铃警示后方可开车。
• 2、凡上岗前酗酒、精神不佳、身体不适，对正 常工作有影响的一律不准上岗。
3、在班期间不得擅自离岗，如有特殊事情需要 离开时应与班长请假，并在驾驶室外挂牌，防止别 人误操作。
4、查钢丝绳，其断丝根数或磨损量是否超过报 废标准，检查卷筒上是否有蹿槽或叠压现象，固定 压板是否牢固可靠；
5、制动器的工作弹簧、销轴、连接板和开口销 应完好，制动器不得有卡住现象；
4、开车前对电气设备、机械设备转动部分， 安全设施，刹车装置等进行检查，发现毛病及 时修理，电器设备应设有防护性地线
• 二、作业中的安全守则和安全技术
5、安全技术操作要求
6、天车工必ቤተ መጻሕፍቲ ባይዱ在指定地点上下车。
7、吊运货物的高度必须高于沿途障碍一米。
培训人：班长
天车工的安全技术操作
一、安全操作总则 1、经体格检查及审查合格后，经过培训并实习后，要进行 技术与安全操作的考试，合格并取得证件后，方可独立 操作。 2、天车工应知： （1）了解桥式起重机的构造原理，定期对各主要零部件进 行安全技术检验、保养和润滑。 （2）熟知并遵守安全操作规程，确保安全生产。 司机进出驾驶室，必须由梯子上下，禁止跨越，禁止徒手 携带工具。 3、每台桥式起重机应配备下列物品： （1）保养起重机的必要工具; （2）干式消灭器。
6、各安全装置应动作灵敏可靠； 7、受电器（滑轮或滑块）在滑线上 应接触良好；电缆卷筒的运动应与大车 运行速度相协调 8、吊钩应能在横梁上灵活转动，钩 尾固定螺母不得有松动现象。
• （二）、起重机上不得遗留工具或其他 物件，以免作业中坠落造成人身事故。
• （三）、开车前要按操作规程将所有的 控制手柄扳至零位，并将舱口门开关及 端梁门开关合上。鸣铃警示后方可开车。
• 2、凡上岗前酗酒、精神不佳、身体不适，对正 常工作有影响的一律不准上岗。
3、在班期间不得擅自离岗，如有特殊事情需要 离开时应与班长请假，并在驾驶室外挂牌，防止别 人误操作。
4、查钢丝绳，其断丝根数或磨损量是否超过报 废标准，检查卷筒上是否有蹿槽或叠压现象，固定 压板是否牢固可靠；
5、制动器的工作弹簧、销轴、连接板和开口销 应完好，制动器不得有卡住现象；
4、开车前对电气设备、机械设备转动部分， 安全设施，刹车装置等进行检查，发现毛病及 时修理，电器设备应设有防护性地线
• 二、作业中的安全守则和安全技术
5、安全技术操作要求
6、天车工必ቤተ መጻሕፍቲ ባይዱ在指定地点上下车。
7、吊运货物的高度必须高于沿途障碍一米。

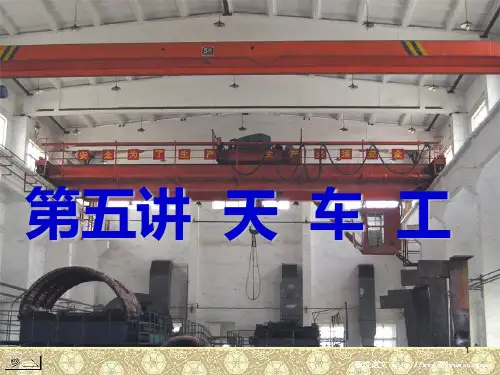

天车工培训 PPT课件
6
单梁桥式起重机
双梁桥式起重机
桥式起重机
7
• 2 运行机构：电动机、制动器、减速器、传动 轴、联轴器、车轮等组成
• 3金属结构：桥架 ，小车架组成。 • 4电气部分：电气设备 线路
电气设备：导电装置、保护箱、控制屏、控制 器、电机、电阻器、行程限位开关、安全保护 开关 5线 路：照明回路、控制回路和主回路
17
• 3．环境因素 • 超过安全极限或卫生标准的不良环境，室
外起重机受到气候条件的影响，直接影响人的 操作意识水平，使失误机会增多，身体健康受 到损伤。另外，不良环境还会造成起重机系统 功能降低甚至加速零、部、构件的失效，造成 安全隐患。
18
• 4．安全卫生管理缺陷 • 安全卫生管理包括领 导的安全意识水平；对起
碾、戳等伤害；液压起重机的液压元件破坏造成 高压液体的喷射伤害；飞出物件的打击伤害；装 卸高温液体金属、易燃易爆、有毒、腐蚀等危险 品，由于坠落或包装捆绑不牢破损引起的伤害等。
13
• 二 起重伤害事故的特点 • 第一，事故大型化、群体化，一起事故有时涉及
多人，并可能伴随大面积设备设施的损坏。 第二，事故类型集中，一台设备可能发生多起不 同性质的事故是不常见的。 第三，事故后果严重，只要是伤及人，往往是恶 性事故，一般不是重伤就是死亡。 • 第四，伤害涉及的人员可能是司机、司索工和作 业范围内的其他人员，其中司索工被伤害的比例 最高。文化素质低的人群是事故高发人群。
•
9
• 2．起重机失稳倾翻
起重机失稳有两种类型：一是由于操作不 当（例如超载、臂架变幅或旋转过快等）、 支腿未找平或地基沉陷等原因使倾翻力矩 增大，导致起重机倾翻；二是由于坡度或 风载荷作用，使起重机沿路面或轨道滑动， 导致脱轨翻倒。
单梁桥式起重机
双梁桥式起重机
桥式起重机
7
• 2 运行机构：电动机、制动器、减速器、传动 轴、联轴器、车轮等组成
• 3金属结构：桥架 ，小车架组成。 • 4电气部分：电气设备 线路
电气设备：导电装置、保护箱、控制屏、控制 器、电机、电阻器、行程限位开关、安全保护 开关 5线 路：照明回路、控制回路和主回路
17
• 3．环境因素 • 超过安全极限或卫生标准的不良环境，室
外起重机受到气候条件的影响，直接影响人的 操作意识水平，使失误机会增多，身体健康受 到损伤。另外，不良环境还会造成起重机系统 功能降低甚至加速零、部、构件的失效，造成 安全隐患。
18
• 4．安全卫生管理缺陷 • 安全卫生管理包括领 导的安全意识水平；对起
碾、戳等伤害；液压起重机的液压元件破坏造成 高压液体的喷射伤害；飞出物件的打击伤害；装 卸高温液体金属、易燃易爆、有毒、腐蚀等危险 品，由于坠落或包装捆绑不牢破损引起的伤害等。
13
• 二 起重伤害事故的特点 • 第一，事故大型化、群体化，一起事故有时涉及
多人，并可能伴随大面积设备设施的损坏。 第二，事故类型集中，一台设备可能发生多起不 同性质的事故是不常见的。 第三，事故后果严重，只要是伤及人，往往是恶 性事故，一般不是重伤就是死亡。 • 第四，伤害涉及的人员可能是司机、司索工和作 业范围内的其他人员，其中司索工被伤害的比例 最高。文化素质低的人群是事故高发人群。
•
9
• 2．起重机失稳倾翻
起重机失稳有两种类型：一是由于操作不 当（例如超载、臂架变幅或旋转过快等）、 支腿未找平或地基沉陷等原因使倾翻力矩 增大，导致起重机倾翻；二是由于坡度或 风载荷作用，使起重机沿路面或轨道滑动， 导致脱轨翻倒。
《天车工安全培训》PPT课件
行走装置
包括车轮、轨道等，使天车能 够在一定范围内移动。
支撑装置
用于支撑天车的重量和保持平 衡，包括支架、支腿等。
控制系统
用于控制天车的升降、移动等 动作，包括控制箱、遥控器等
。
03
天车工的安全操作规程
操作前准备
确认天车工证照齐全
在开始操作前，天车工必须确保自己持有有效的天车操作证，并确 保在有效期内。
降低工作中发生事故的风险，减少人员伤亡。
02 03
提高企业安全生产水平
天车工是企业生产的重要一环，其操作行为的规范与否直接关系到企业 的安全生产水平。通过培训，可以提高天车工的操作技能和安全意识， 进而提高企业的整体安全生产水平。
增强企业竞争力
安全生产是企业稳定发展的重要保障，通过加强天车工安全培训，可以 提高企业的安全生产能力和管理水平，从而增强企业的市场竞争力。
培训实施
师资力量
教学资源
聘请经验丰富的天车工或安全专家担任讲 师，确保教学质量。
使用PPT课件、视频资料、实物模型等多样 化教学手段。
参与人员
培训场所
所有在职天车工均需参加培训，新员工需 在入职后一周内完成培训。
提供专门的安全培训场所，确保教学环境 符合安全标准。
培训效果评估
评估方法
通过理论测试、实际操作考核及问卷调查等 方式进行评估。
《天车工安全培训》ppt课件
目录
• 天车工安全培训的目的和意义 • 天车的种类和结构 • 天车工的安全操作规程 • 天车工的安全防护措施 • 天车工的安全事故案例分析 • 天车工的安全培训计划和实施
01
天车工安全培训的目的 和意义
目的
提高天车工的安全意识
天车工培训课件
起重机运行机构
大车运行机构
电机 减速机 传动轴 联轴器 制动器 角型轴承箱 车轮
起升机构
小车运行机构
驱动装置 传动装置
支承装置
制动器 行车工技能培训
17
起重机运行机构
大车运行机构
行车工技能培训
18
起重机运行机构
小车运行机构
行车工技能培训
19
起重机运行机构
小车结构图
卷绕装置 取物装置
起升机构 传动装置
2016年5月
行车工技能培训
1
第一章 行车简介 第二章 行车主要部件及其安全技术 第三章 行车的安全防护装置 第四章 行车安全操作规程和维护保养 第五章 通用桥式起重机的操作 第六章 冶金起重机的操作 第九章 行车常见故障及排除方法
行车工技能培训
2
桥式起重机 行车
门式起重机
第一章 行车简介
通用桥式起重机
(2)B -B 断面与 A-A 断面相同 ,B -B 断面在吊索拉力的作用下, 有被拉直 和剪断的趋势, 此处所受剪切应力最 大, 故也是危险断面。
(3)C -C 断面该断面 是钩柱最细的 部分 在吊索拉力的作用下, 有被拉断 的趋势。此处所受拉应力最大 , 故也 是危险断面。
行车工技能培训
25
第二章 行车主要零部件的安全技术
行车工技能培训
27
第二章 行车主要零部件的安全技术
行车工技能培训
13
行车的主要技术参数
5、工作级别 工作级别表示行车受载情况和忙闲程度的综合性参数。根据行车的使用等 级和行车的载荷状态来定的。
若工作级别不同，在设计制造时所采用的安全系数也不同。工作级别小的 行车，用的安全系数小；工作级别大的行车，采用的安全系数大，它们的 零部件型号、尺寸、规格各不相同。
天车工--安全操作培训PPT课件
17
▪ 2、滑轮组：分为动滑轮组和定滑轮组。注意： 表面是否有裂纹；工作滑轮是否转动灵活，滑轮 轮缘是否破碎。滑轮破损后，用户常采用硬钎焊 （黄铜水焊）或电焊修补，以继续使用。由于不 均匀加热，使滑轮变形，且硬度不均匀，会造成 钢丝绳不正常磨损，焊接质量也不易保证，故不 允许焊补。
▪ 3、钢丝绳：注意：断丝、断股、打结、生锈、 点蚀。在卷筒上涂抹锂基润滑脂润滑。
▪ 7、作业中常常需要多人配合，共同进行一个操作，要求 指挥、捆扎、驾驶等作业人员配合熟练、动作协调，互相 照应，作业人员应有处理现场紧急情况的能力。多个作业 人员之间的密切配合，存在较大的难度。
5
▪
操作者必须严格遵守安全技术操作规程，并对自
己所操纵的起重机做到全面了解其性能、结构、工作原理,
并熟练掌握其操作方法和技巧。要严格按照交接班程序对
天车工安全操作培训
第一部分：起重机的工作 特点和基本知识
1
▪ 起重机械是现代化生产不可缺少的设备，被广泛地应用于 冶金、煤炭、电力等各行业的各种物料的起重、运输、装 卸安装和人员输送等作业中，从而大大减轻了体力劳动的 强度，提高了劳动生产效率。同时一些起重机械还能在生 产过程中进行某些特殊的工艺操作，使生产过程实现机械 化和自动化。
▪ 3、跨度：起重机两端车轮垂直中心线间的 距离
12
▪ 4、机构工作速度（最高档速度） ▪ （1）起升速度：是指起升机构电动机在额
定转速时，取物装置满载起升的速度。 ▪ （2）大车运行速度：是指大车运行机构电
动机在额定转速时，起重机的运行速度。 ▪ （3）小车运行速度：是指小车运行机构电
动机在额定转速时，起重小车的运行速度。
▪ 2、金属结构部分：由桥架和小车架组成。 ▪ 3、电气部分：由电气设备和电气线路组成
▪ 2、滑轮组：分为动滑轮组和定滑轮组。注意： 表面是否有裂纹；工作滑轮是否转动灵活，滑轮 轮缘是否破碎。滑轮破损后，用户常采用硬钎焊 （黄铜水焊）或电焊修补，以继续使用。由于不 均匀加热，使滑轮变形，且硬度不均匀，会造成 钢丝绳不正常磨损，焊接质量也不易保证，故不 允许焊补。
▪ 3、钢丝绳：注意：断丝、断股、打结、生锈、 点蚀。在卷筒上涂抹锂基润滑脂润滑。
▪ 7、作业中常常需要多人配合，共同进行一个操作，要求 指挥、捆扎、驾驶等作业人员配合熟练、动作协调，互相 照应，作业人员应有处理现场紧急情况的能力。多个作业 人员之间的密切配合，存在较大的难度。
5
▪
操作者必须严格遵守安全技术操作规程，并对自
己所操纵的起重机做到全面了解其性能、结构、工作原理,
并熟练掌握其操作方法和技巧。要严格按照交接班程序对
天车工安全操作培训
第一部分：起重机的工作 特点和基本知识
1
▪ 起重机械是现代化生产不可缺少的设备，被广泛地应用于 冶金、煤炭、电力等各行业的各种物料的起重、运输、装 卸安装和人员输送等作业中，从而大大减轻了体力劳动的 强度，提高了劳动生产效率。同时一些起重机械还能在生 产过程中进行某些特殊的工艺操作，使生产过程实现机械 化和自动化。
▪ 3、跨度：起重机两端车轮垂直中心线间的 距离
12
▪ 4、机构工作速度（最高档速度） ▪ （1）起升速度：是指起升机构电动机在额
定转速时，取物装置满载起升的速度。 ▪ （2）大车运行速度：是指大车运行机构电
动机在额定转速时，起重机的运行速度。 ▪ （3）小车运行速度：是指小车运行机构电
动机在额定转速时，起重小车的运行速度。
▪ 2、金属结构部分：由桥架和小车架组成。 ▪ 3、电气部分：由电气设备和电气线路组成
天车工起重工安全培训精选PPT
10、天车上是否允许堆放物品？ 答：天车上严禁堆放物件、工具等，以防在运行中 掉下伤人。 11.对天车司机的一般要求是什么？ 答：天车司机要熟悉天车构造、性能和特点，并能 排除一般的故障，经安全技术培训，考试合格，取 得操作证书后，方能单独操作。司机室内要有合格 的灭火器材和安全绳。 12.对天车司机视力有什么要求 答：吊车司机的视力不得低于1.2。 13.开车前必须检查的内容是什么？ 答：开车前对电气设备、机械设备转动部分，安全 设施，刹车装置等进行检查，发现毛病及时修理， 电器设备应设有防护性地线。
33. 行车挂钩在有条件的单位应使用步话机。 34. 如果作业时遇有泄漏和着火爆炸事故，天车工 要沉着，迅速撤离。
35.要正确佩戴劳动保护用品。
简答题
1、天车司机在什么情况下方可操作吊运？ 答：操作人员必须和指挥人员密切配合，操作人员 得到指挥人员信息后，方可开始操作。 2、吊运重物时首先要检查的内容是什么？ 答：吊运物件时要先检查天车的控制按钮是否灵活， 所用绳扣、绳索是否牢固，不合乎要求不能起吊。 3、如何吊运重物？ 答：吊运时要把物件栓捆牢固，物件的重心平稳并 试吊可靠后方可吊运。 4、吊运重物时，是否允许重物在人员上方通过？ 答：在吊运重物过程中，重物下及一定的范围内严 禁人员停留通过，在任何情况下禁止吊运重物从人 员上方通过，以防物体坠落发生事故。
22.天车司机在什么情况下方可试吊？
答：吊车司机确认物件挂好链子，并得到指挥信号 后方可试吊（被吊物件距地面100~200毫米处停车） 一切正常后方可吊运。
23.天车吊钩上升及下降的极限位置是什么？ 答：天车上升时，必须在低于过卷扬装置250毫米以 外停下钩，下降最低限位位置应以卷扬剩三圈为准。 24.天车司机是否可以把卷扬限位当作停车手段？ 答：操作者必须精神集中，谨慎驾驶，不可依靠设备 安全设施，特别不要把卷扬限位当作停车手段。 25.在装车时对指挥人员有什么要求 答：在装车时，指挥人员不得站在车箱内或板卷上， 否则不准操作，在挂吊和指挥人员撤离到安全地点后， 司机看到指挥人员信号后方可操作，严禁钩头拉顶火 车皮。 26.天车司机在什么情况下方可独立操作？ 答：专职司机一定要经过审验合格，在有经验的师傅 带领下实习一年以上，考试合格后，发给驾驶证，方 能独立操作。
天车工操作培训1课件
工作原理：
上闸：主弹簧张力从右边推动螺母从 而推动推杆带动左边制动臂，同时 推动拉杆带动右边的制动臂上闸。
松闸：平时常闭，当通电时衔铁在吸 力的作用下推动推杆，抵消平衡主 弹簧弹力，打开制动器。
• 制动器的安全使用
1、制动器要勤检查和维护保养。起 升机构制动器应每班检查一次，大车与 小车运行机构每2~3天检查一次。频繁 工作时要天天检查。制动器各转动部分 要每周注油一次。
4、轨道若有严重磨损、弯曲、裂纹应及 时更换；
5、轨矩误差和水平误差超过规定，要及 时调。
• 正常运行时，车轮轮缘与钢轨应保持一 定的间隙（20~30mm）, 如果车轮轮缘 与Байду номын сангаас轨相挤，就会发生“啃轨”或叫 “啃道”。
• 检验起重机时否啃轨，可以从以下迹象 判断: 1、轨道侧面有一条明亮的痕迹，严 重时痕迹上会带有毛刺；
制动瓦块、制动臂、上闸主弹簧、 松闸器、底座等。
块式制动器的特点：
➢结构简单，安装调制方便； ➢制动瓦块的压力互相平衡； ➢制动轮轴不受弯曲载荷。
桥式起重机常用的几种制动器
✓短行程电磁铁块式制动器
特点：制动力矩小，适用于需较 小制动力矩的机构中，如运行机 构。
✓长行程电磁铁块式制动器
特点：制动力矩大，适用于需大 制动力矩的机构，如起升机构。
限制器 • 取物装置：吊钩、起重电磁吸盘、抓斗
等
• 运行机构：电动机、制动器、减速器、 传动轴、联轴器、车轮组等组成
• 金属结构：桥架 、小车架组成。 • 电气部分：电气设备、线路
电气设备：导电装置、保护箱、控制屏、 控制器、电机、电阻器、行程限位开关、 安全保护开关
线 路：照明回路、控制回路和主回 路
第二节 桥式起重机的安全技术
上闸：主弹簧张力从右边推动螺母从 而推动推杆带动左边制动臂，同时 推动拉杆带动右边的制动臂上闸。
松闸：平时常闭，当通电时衔铁在吸 力的作用下推动推杆，抵消平衡主 弹簧弹力，打开制动器。
• 制动器的安全使用
1、制动器要勤检查和维护保养。起 升机构制动器应每班检查一次，大车与 小车运行机构每2~3天检查一次。频繁 工作时要天天检查。制动器各转动部分 要每周注油一次。
4、轨道若有严重磨损、弯曲、裂纹应及 时更换；
5、轨矩误差和水平误差超过规定，要及 时调。
• 正常运行时，车轮轮缘与钢轨应保持一 定的间隙（20~30mm）, 如果车轮轮缘 与Байду номын сангаас轨相挤，就会发生“啃轨”或叫 “啃道”。
• 检验起重机时否啃轨，可以从以下迹象 判断: 1、轨道侧面有一条明亮的痕迹，严 重时痕迹上会带有毛刺；
制动瓦块、制动臂、上闸主弹簧、 松闸器、底座等。
块式制动器的特点：
➢结构简单，安装调制方便； ➢制动瓦块的压力互相平衡； ➢制动轮轴不受弯曲载荷。
桥式起重机常用的几种制动器
✓短行程电磁铁块式制动器
特点：制动力矩小，适用于需较 小制动力矩的机构中，如运行机 构。
✓长行程电磁铁块式制动器
特点：制动力矩大，适用于需大 制动力矩的机构，如起升机构。
限制器 • 取物装置：吊钩、起重电磁吸盘、抓斗
等
• 运行机构：电动机、制动器、减速器、 传动轴、联轴器、车轮组等组成
• 金属结构：桥架 、小车架组成。 • 电气部分：电气设备、线路
电气设备：导电装置、保护箱、控制屏、 控制器、电机、电阻器、行程限位开关、 安全保护开关
线 路：照明回路、控制回路和主回 路
第二节 桥式起重机的安全技术
某矿业有限公司天车工培训教材ppt(40张)
四
• 轮压（KN，工作轮压，非工作轮压）
五
• 工作级别
六
天车利用等级
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
忙闲程度
不经常使用
经常轻闲的使用 经常中等使用 不经常繁忙地使用
繁忙地使用
载荷状态 受 载 情 况
Q1
很少起升额定载荷，一般起升轻微载荷
Q2
有时起升额定载荷，一般起升中等载荷
吊钩、滑轮组与卷筒 钢丝绳 减速器 联轴器 制动器 限位器 缓冲器 车轮与轨道
某矿业有限公司天车工培训教材(PPT4 0页)
某矿业有限公司天车工培训教材(PPT4 0页)
吊钩：分为叠片吊钩和煅造吊钩 吊钩的安全注意事项：1、起吊重物和
重要物件前，主要检查有无裂纹、变形及磨损 情况。2、吊钩的钩柄不得有变形，否则应报废。 吊钩的缺陷不得焊补。3、吊钩严禁超载吊运。 滑轮组：天车起升机构采用省力滑轮组，可以 用较小的拉力吊起重物。 卷筒：作用是卷绕钢丝绳，传递动力，把旋转 运动转换成直线运动。
通用桥式天车
吊钩桥式天车 抓斗桥式天车 电磁式天车
三用天车 两用桥式天车 双小车桥式天车 防爆员钩桥式天车 绝缘吊钩桥式天车
数量较多、用途 最广
由金属结构桥架， 大小车运行机构， 卷扬提升机构和 电气控制设备四
大部分构成
10T以上，一个 吊钩
16Tc上，主副两 个钩
20/5 表示主钩起重
20T 副钩起重
Q3
经常起重额定载荷，一般起升较重载荷
Q4
频繁的起升额定载荷
某矿业有限公司天车工培训教材(PPT4 0页)
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
Q1轻
• 轮压（KN，工作轮压，非工作轮压）
五
• 工作级别
六
天车利用等级
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
忙闲程度
不经常使用
经常轻闲的使用 经常中等使用 不经常繁忙地使用
繁忙地使用
载荷状态 受 载 情 况
Q1
很少起升额定载荷，一般起升轻微载荷
Q2
有时起升额定载荷，一般起升中等载荷
吊钩、滑轮组与卷筒 钢丝绳 减速器 联轴器 制动器 限位器 缓冲器 车轮与轨道
某矿业有限公司天车工培训教材(PPT4 0页)
某矿业有限公司天车工培训教材(PPT4 0页)
吊钩：分为叠片吊钩和煅造吊钩 吊钩的安全注意事项：1、起吊重物和
重要物件前，主要检查有无裂纹、变形及磨损 情况。2、吊钩的钩柄不得有变形，否则应报废。 吊钩的缺陷不得焊补。3、吊钩严禁超载吊运。 滑轮组：天车起升机构采用省力滑轮组，可以 用较小的拉力吊起重物。 卷筒：作用是卷绕钢丝绳，传递动力，把旋转 运动转换成直线运动。
通用桥式天车
吊钩桥式天车 抓斗桥式天车 电磁式天车
三用天车 两用桥式天车 双小车桥式天车 防爆员钩桥式天车 绝缘吊钩桥式天车
数量较多、用途 最广
由金属结构桥架， 大小车运行机构， 卷扬提升机构和 电气控制设备四
大部分构成
10T以上，一个 吊钩
16Tc上，主副两 个钩
20/5 表示主钩起重
20T 副钩起重
Q3
经常起重额定载荷，一般起升较重载荷
Q4
频繁的起升额定载荷
某矿业有限公司天车工培训教材(PPT4 0页)
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
Q1轻
天车安全培训ppt课件
吊带情况为降级或者报废处理： ① 吊带横截面起毛破损超过10%时，应立即报废； ② 低于10%高于5%时应降级使用；
起重设备基本知识
起重设备基本知识
起重设备基本知识
起重设备基本知识
起重设备基本知识
9. 钢丝绳的安全要求 ① 钢丝绳在卷筒上应能整齐排列 ② 当吊钩处于工作最低点时，钢丝绳在卷筒上的长绕除固定绳尾的圈数
一、课题：天车安全培训 二、讲师：狄小稳 三、培训时长：40-60分钟
All rights reserved, ZETO Tech. 2013
目录
I. 概述 II. 起重设备基本知识 III. 起重设备安全管理 IV. 起重设备常见事故分析 V. 起重设备事故案例
All rights reserved, ZETO Tech. 2013
（2）运行机构：是通过起重机或起重小车运行来实现水平搬运物料的机 构，有无轨运行和有轨运行之分。
（3）变幅机构：是臂架起重机特有的工作机构。变幅机构通过改变臂架 的长度和仰角来改变作业幅度。
（4）旋转机构：是使臂架绕着起重机的垂直轴线作回转运动，在环形空 间移动物料。起重机通过某一机构的单独运动或多机构的组合运动，来达到搬 运物料的目的。 3、 取物装置：是通过吊、抓、吸、夹、托或其它方式，将物料与起重机联系 起来进行物料吊行的装置。根据被吊物料不同的种类、形态、体积大小，采用 不同种类的取物装置。例如，成件的物品常用吊钩、吊环；液体物料使用盛筒、 料罐等。如吊运长形物料的吊带，吊模具使用的吊钳。合适的取物装置可以减 轻作业人员的劳动强度，大大提高工作效率。防止吊物坠落，保证作业人员的 安全和吊物不受损伤是对取物装置安全的基本要求。
持吊重静止在空中； ② 停止作用：消耗运动部分的动能，通过摩擦副转化为摩擦热能，使机
起重设备基本知识
起重设备基本知识
起重设备基本知识
起重设备基本知识
起重设备基本知识
9. 钢丝绳的安全要求 ① 钢丝绳在卷筒上应能整齐排列 ② 当吊钩处于工作最低点时，钢丝绳在卷筒上的长绕除固定绳尾的圈数
一、课题：天车安全培训 二、讲师：狄小稳 三、培训时长：40-60分钟
All rights reserved, ZETO Tech. 2013
目录
I. 概述 II. 起重设备基本知识 III. 起重设备安全管理 IV. 起重设备常见事故分析 V. 起重设备事故案例
All rights reserved, ZETO Tech. 2013
（2）运行机构：是通过起重机或起重小车运行来实现水平搬运物料的机 构，有无轨运行和有轨运行之分。
（3）变幅机构：是臂架起重机特有的工作机构。变幅机构通过改变臂架 的长度和仰角来改变作业幅度。
（4）旋转机构：是使臂架绕着起重机的垂直轴线作回转运动，在环形空 间移动物料。起重机通过某一机构的单独运动或多机构的组合运动，来达到搬 运物料的目的。 3、 取物装置：是通过吊、抓、吸、夹、托或其它方式，将物料与起重机联系 起来进行物料吊行的装置。根据被吊物料不同的种类、形态、体积大小，采用 不同种类的取物装置。例如，成件的物品常用吊钩、吊环；液体物料使用盛筒、 料罐等。如吊运长形物料的吊带，吊模具使用的吊钳。合适的取物装置可以减 轻作业人员的劳动强度，大大提高工作效率。防止吊物坠落，保证作业人员的 安全和吊物不受损伤是对取物装置安全的基本要求。
持吊重静止在空中； ② 停止作用：消耗运动部分的动能，通过摩擦副转化为摩擦热能，使机
天车安全操作规程培训 PPT
5.捆扎吊挂不牢或不平衡、
重物棱角与钢丝绳摩擦 严禁吊装
轻
重
四、电动单梁起重机安全操作规程
6.吊装货物严禁长时间悬 停空中
地面
四、电动单梁起重机安全操作规程
7.重物接近或达到额定载 荷时应先作小高度短行
四、电动单梁起重机安全操作规程
8.吊装货物运行时不得从 有人的上方通过。
四、电动单梁起重机安全操作规程
天车工操作天车的目的（标准）是吊物（具）平稳运动。准确地降 落到指定位置。即稳、准、快、安全、合理。
要素 1
稳
要素 2
准
要素 3
快
要素 4
安全
要素 5
合理
五、电动单梁操作技能的提高方法
天车手的基本要求：稳、准、快、安全、合理 1. 稳：驾驶员在操作天车的过程中，必须做到起动， 制动平稳，吊钩或负载不要晃； 2. 准：在稳的基础上，吊钩或物件能正确地停放在所 指定的位置上； 3. 快：在稳准的基础上，协调各机构动作，缩短工作 循环时间；
四、电动单梁起重机安全操作规程
操作工在工作时要根据吊装物的性质选择合理的 安全位置；
四、电动单梁起重机安全操作规程
9.使用过程中有异常声， 必须停车检查，严禁再使用
五、电动单梁操作技能的提高方法
天车操作很简单，做到会操作也不难。但如果 做到一个“好”字很难。如果你感不到，那你 也做不到。
五、电动单梁操作技能的提高方法
3、电器装置
遥控器
限位器
配电箱
连接线缆
二、电动单梁起重机工作原理
天车根据遥控器所示 方向，正确按压按钮， 通过控制箱内电气装 置，控制电动葫芦反 复吊装货物。
工作原理
三、电动单梁起重机使用前的安全点检
天车工--安全操作培训PPT课件
24
下期课件内容提示 第二部分：基本操作规定 交接班的检查，操作规程
25
23
▪ 3、大车运行系统的传动：动力由电动机发 出，经制动轮联轴器、补偿轴和半齿联轴 器将动力传递给减速器的高速轴端，并经 减速器把电动机的高转数降低到所需要的 转数之后，由减速器低速轴输出，又经全 齿联轴器与大车主动车轮轴联接，从而带 动了大车主动车轮的旋转，完成桥架纵向 吊运重物的目的。大车的两端驱动机构是 一样的。
设备进行检查、保养和记录，发现问题要及时反馈通知维
修。
6
▪ 双梁起重机操作者应具备以下要求：
▪ 1．操作者必须身体健康，年满18周岁，视力（包括矫
正视力）在1.0以上，无色盲症，听力能满足具体工作条 件的要求。 ▪ 2．操作者应能熟悉安全操作规程和掌握有关安全注意事 项。 ▪ 3．操作者应熟悉双梁起重机的基本结构和性能。
▪ 2、金属结构部分：由桥架和小车架组成。 ▪ 3、电气部分：由电气设备和电气线路组成
11
二、主要技术性能参数：
▪ 起重量、起升高度、下放深度、跨度、机 构工作速度、工作级别、及起重机总重或 轮压。
▪ 1、起重量：起重机正常工作时允许最大起 吊重量。
▪ 2、起升高度：吊具的上极限位置与下极限 位置之间的距离。
▪ 7、作业中常常需要多人配合，共同进行一个操作，要求 指挥、捆扎、驾驶等作业人员配合熟练、动作协调，互相 照应，作业人员应有处理现场紧急情况的能力。多个作业 人员之间的密切配合，存在较大的难度。
5
▪
操作者必须严格遵守安全技术操作规程，并对自
己所操纵的起重机做到全面了解其性能、结构、工作原理,
并熟练掌握其操作方法和技巧。要严格按照交接班程序对
14
▪ 三、构造： ▪ 1、桥架：由两根主梁和两根端梁及走台和
下期课件内容提示 第二部分：基本操作规定 交接班的检查，操作规程
25
23
▪ 3、大车运行系统的传动：动力由电动机发 出，经制动轮联轴器、补偿轴和半齿联轴 器将动力传递给减速器的高速轴端，并经 减速器把电动机的高转数降低到所需要的 转数之后，由减速器低速轴输出，又经全 齿联轴器与大车主动车轮轴联接，从而带 动了大车主动车轮的旋转，完成桥架纵向 吊运重物的目的。大车的两端驱动机构是 一样的。
设备进行检查、保养和记录，发现问题要及时反馈通知维
修。
6
▪ 双梁起重机操作者应具备以下要求：
▪ 1．操作者必须身体健康，年满18周岁，视力（包括矫
正视力）在1.0以上，无色盲症，听力能满足具体工作条 件的要求。 ▪ 2．操作者应能熟悉安全操作规程和掌握有关安全注意事 项。 ▪ 3．操作者应熟悉双梁起重机的基本结构和性能。
▪ 2、金属结构部分：由桥架和小车架组成。 ▪ 3、电气部分：由电气设备和电气线路组成
11
二、主要技术性能参数：
▪ 起重量、起升高度、下放深度、跨度、机 构工作速度、工作级别、及起重机总重或 轮压。
▪ 1、起重量：起重机正常工作时允许最大起 吊重量。
▪ 2、起升高度：吊具的上极限位置与下极限 位置之间的距离。
▪ 7、作业中常常需要多人配合，共同进行一个操作，要求 指挥、捆扎、驾驶等作业人员配合熟练、动作协调，互相 照应，作业人员应有处理现场紧急情况的能力。多个作业 人员之间的密切配合，存在较大的难度。
5
▪
操作者必须严格遵守安全技术操作规程，并对自
己所操纵的起重机做到全面了解其性能、结构、工作原理,
并熟练掌握其操作方法和技巧。要严格按照交接班程序对
14
▪ 三、构造： ▪ 1、桥架：由两根主梁和两根端梁及走台和
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气部分
天车的电 气设备
天车的电 气线路
金属结构部 分
桥架
架驶室
• 起重量（Gn，5T，10T，16T，20T，25T ，32T）
一
• 跨度（S，31m,28.5m)
二
• 起升高度（H，m )
三
• 工作速度（m/min,起升速度，小车速度，大车速度）
四
• 轮压（KN，工作轮压，非工作轮压）
五
• 工作级别
滑轮组：天车起升机构采用省力滑轮组，可以 用较小的拉力吊起重物。
卷筒：作用是卷绕钢丝绳，传递动力，把旋转 运动转换成直线运动。
吊钩
制动器 钢丝绳
天车安全 生产三大 重要构件
定期检查
• 每天交接班点检 • 每周定期检查 • 每月定期检查
定期润滑
• 用黄干油润滑
• 先用煤油清洗，再涂抹黄油
• 先把吊钩降到地面，一部分油抹 在卷筒上然后把吊钩升起，向卷 筒上的钢丝绳表面再涂一层油
轴伸出 部位
油标孔
使用和维护中 的主要问题：
漏油
原因是： 密封不良
保持油温不超过65度
给油标孔配合适当粗细的探针
检查地脚螺栓，不能松动
新减速器每季换一次油，一年后 半年至一年换一次油
监听齿轮啮合声是否均匀轻快 检查齿轮磨损情况，磨损严重应
报废、更换
保持减速器气孔通畅
是轴与轴之间的连接件，在 天车上用来连接电动机轴与减速 器以及传动轴，作用是传递转矩。
六
天车利用等级
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
忙闲程度
不经常使用
经常轻闲的使用 经常中等使用 不经常繁忙地使用
繁忙地使用
载荷状态 受 载 情 况
Q1
很少起升额定载荷，一般起升轻微载荷
Q2
有时起升额定载荷，一般起升中等载荷
Q3
经常起重额定载荷，一般起升较重载荷
Q4
频繁的起升额定载荷
我们公司的天车情况？？ 安全挑战！
详述天车的结构。 什么是天车的工作级别？
吊钩、滑轮组与卷筒 钢丝绳 减速器 联轴器 制动器 限位器 缓冲器 车轮与轨道
吊钩：分为叠片吊钩和煅造吊钩
吊钩的安全注意事项：1、起吊重物和 重要物件前，主要检查有无裂纹、变形及磨损 情况。2、吊钩的钩柄不得有变形，否则应报废。 吊钩的缺陷不得焊补。3、吊钩严禁超载吊运。
三用天车 两用桥式天车 双小车桥式天车 防爆员钩桥式天车 绝缘吊钩桥式天车
数量较多、用途 最广
由金属结构桥架， 大小车运行机构， 卷扬提升机构和 电气控制设备四
大部分构成
10T以上，一个 吊钩
16Tc上，主副两 个钩
20/5 表示主钩起重
20T 副钩起重
5TBiblioteka 机械部分大车运行 机构
小车运行 机构
提升机构
正常情况下，大车不应打反车。为避免重大安全事 故，打反车时，控制器手柄只能置于反转方向的第 一档。
稳起稳落。
禁止斜拉歪吊，不允许用小车牵引地成车辆。吊运 重物时，必须垂直起吊。
被吊物件的高度要高于地面设备0.5米以上。空载 运行时，吊钩位置不得低于2米的高度。
限位器：限制行程和起升位置的开关，包括行 程限位器和起升限位器两种。
缓冲器是天车与轨道端头或天车之间相互碰撞 时起缓冲作用的部件。
缓冲器的种类很多，比如橡胶的，弹簧的，液 压的，聚氨酯的。我公司使用的是聚氨酯缓冲 器。
聚氨酯缓冲器：与橡胶的外形相似，内部有大 量微孔，可以吸收接近40%的能量。
天车的种类 天车的结构 天车的主要参数
露天天车 通用桥式天车 治金桥式天车
露天天车
龙门天车 装卸桥
金属结构部份多两 条腿，其它与通用
桥式天车相同
工作环境是室外
龙门天车
龙门天车必须装设 我们原料料场的龙
防风装置，电气设 门天车情况，台数，
备应装防雨罩
跨度，起重量
通用桥式天车
吊钩桥式天车 抓斗桥式天车 电磁式天车
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9
Q1轻
/ / A1 A2 A3 A4 A5 A6 A7 A8
Q2中
/ A1 A2 A3 A4 A5 A6 A7 A8 /
Q3重
A1 A2 A3 A4 A5 A6 A7 A8 / /
Q4特重 A2 A3 A4 A5 A6 A7 A8 / / /
按启动按钮，但在每次运转时，必须先发出警告信号。行车停止时可按停止按钮，紧急 情况时可按紧急开关。 操作时，先检查电源开关是否开启，所有档位是否归零。再按档次进行操作，保持被吊 物平稳。注：大车启动时档位为1挡到5挡依次加速。在操作时，需按下操作手柄上的按 钮，才能进行操作。大钩档位1-2挡无动作，需打至3挡才能有动作，1挡换至3挡的间隔 操作时间为1至2秒，操作时需提升手柄下的按钮方可操作。左右行驶时吊运物品时严禁 从安全通道上方行走，不准在人上方通过，如运行方向有人时须发出信号，待人躲开后 方能通过。 开车后，精力集中，工作中不许抽烟，看报等与天车作业无关的事情。 指挥人员未发出信号和有关人员未离开危险区域不准开车，信号不清不开车。 操作中，任何人发出停车信号都必须立即停车。 地面指挥发出的信号与司机预见不一致时，司机应发出询问信号，达成一致后方可开车。
车轮也叫走轮，是天车运行机构中的主要部件。 大车车轮用来支撑桥架，并在轨道上移动天车。 小车车轮前后移动重物。车轮承受大、小车和 重物的重量。
天车使用的轨道大部分为铁路钢轨。
天车司机操作的基本要求 大、小车运行机构的操作 起升机构的操作 稳钩操作 其它操作
稳 准 四大基本要求 快
安全
必须遵守安全操作规程 确保天车安全的得要措施：定期检查 ①吊钩、滑轮有无缺陷。 ②钢丝绳、铁链、龙门吊、铁水包、渣包吊耳是否完好，在卷筒上固定是否牢固，有无脱 槽或导绳器松脱。 ③起升机构，大、小车制动器是否安全可靠。 ④各安全开关是否灵敏可靠，起升限位及大小车限位是否正常。 ⑤行车开动时有无异声。 ⑥吊车上不准堆放工具、材料、易燃品等，防止震动下落砸伤人员 开车前发出声音信号，观察附近设备和人员情况，确认无误后方可开车。行车启动时可
安全检查
制动器 制动器失灵 处制方法
每班检查运转是否正常，有 无卡塞现象，制动轮表面是 否良好，调整螺母是否紧固
每周润滑一次
每次起吊前，先将重物吊起 至离地面1-1.5米处，检查制
动器是否正常。
不能惊慌，马上采取应急措施， 将吊钩起升，同时开动大、小车， 将车开到适合下落的地方，将重
特放下。
两者都是天车的安全装置
