MBR处理生活污水设计
MBR膜污水处理设计方案
第一章、工程概况
1、工程简介
2、项目名称
第二章、设计依据、设计原则、设计范围
1、设计依据
2、设计原则
ቤተ መጻሕፍቲ ባይዱ3、设计范围
第三章、污水来源、水量、水质、排水标准及设计规模
第四章、设计处理工艺
1、工艺选择
2、工艺流程
3、工艺说明
4、工艺实施
5、工艺特点
第五章、生活污水处理设备及技术参数
第六章、主要设备、建筑一览表
格栅井设置钢筋砼结构，粗细格栅采用一道人工格栅，人工清理装入杂物箱内定期清运。设置人工格栅，具有结构简单，操作强度低的特点。
该池设计为钢砼结构。
设置目的：
沉砂调节池内设置潜污泵，经均量，均质的污水提升至后级处理。
设计特点：
潜污泵设计自动耦合装置并带液位控制，且采用无堵塞撕裂杂物泵。
50td一体化MBR设备设计方案
50t/d—体化MBR设备设计方案1设备概况1.1设备概况设备形式：生活污水一体化MBR处理设备处理对象：生活污水处理水量：50t/d,2.5m3/h1.2进水水质参照城镇污水处理厂通用进水水质统计和《给排水设计手册》,本项目设计进水主要水质如下：1.3出水水质排放标准要求达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准，主要水质指标如下表所示。
设计出水水质1.4设计依据1)公司MBR中试实验结论；2)有关设计标准及规范：《给排水手册》、《室外排水设计规范》(GB5OO14-2O06®城镇污水处理厂污染物排放标准》(GB18918-2002)等。
2污水处理工艺2.1工艺路线的选择根据出水水质对COD、BOD5、TP、氨氮指标的要求，从技术可行性和先进性、水质稳定性和运行管理方便性、污泥产量、抗水质冲击负荷能力以及等方面综合比较，同时考虑到项目区环境要求，本方案采用改良型A2/O+MBR污水处理工艺。
2.2膜组件的选择膜是超滤/微滤级别的膜，人工造成膜两侧压力差，水通过膜被收集（渗透水），大分子污染物和活性污泥被膜截留在反应器内，从而达到污染物和水分离的目的。
3工程设计污水处理站采取的处理工艺为“A2/O+MBR工艺”。
3.1工艺流程污水首先进入提升井，由提升泵提升，经过格栅截留污水中的悬浮污染物后进入调节池，调节池起到调节水量和均匀水质的作用。
由调节池提升泵提升后经过细格栅进一步去除水中悬浮物，再进入生化池进行生化处理和氮磷的去除。
生化池分为缺氧区、好氧区和MBR区。
膜处理单元的回流污泥通过回流泵回流到缺氧区，剩余污泥通过回流泵定期排出至污泥池，好氧区混合液再通过回流泵回流至缺氧区。
污泥池内的污泥定期清掏，运送至环卫部门指定地点进行处置。
工艺流程图如图所示：图4污水达标处理工艺流程图3.2工艺说明1.生化池A.厌氧区B.缺氧区缺氧区的功能是脱氮，在此反应器中，反硝化菌利用污水中的有机物作碳源，将好氧池回流污泥中带入的大量NO3-和NO2-还原为N2并释放到空气中，BOD5浓度继续下降，NO3-浓度也大幅度下降。
800吨每天MBR生活污水处理方案
800吨每天MBR生活污水处理方案1.项目背景随着城市化进程的不断加快，城市污水处理工程变得越来越重要。
据统计，我国城市污水处理设施覆盖率不到50％，加剧了水资源的短缺和环境的恶化。
因此，科学、高效地处理城市污水是非常重要的。
针对这个问题，本文将介绍一种800吨每天MBR生活污水处理方案，可有效地处理城市污水，提高水资源的利用率。
2.技术方案MBR（膜生物反应器）是将传统的生物反应器和微孔过滤膜结合起来的一种新型处理技术。
具体的工艺流程如下：2.1.MBR工艺流程生活污水首先进入格栅池，通过格栅缓冲进入调节池，进行初步的预处理。
然后，将调节池中的污水泵入厌氧池，厌氧池利用好氧池进来的空气，微生物降解有机物、氨氮等营养盐，将有机物转化为甲烷和二氧化碳等水平更低的有害物质，在设备对二氧化碳进行收集和排除处理后，厌氧池输出的水流进入好氧池。
在增氧空气、细菌等的大力作用下，好氧池的水体获得了深度降解。
在此过程中，细菌对有机物、氨氮等进行降解分解后，输出吗，N、P经过澄清池后进入生物膜反应池。
生物膜反应池中，膜的孔径大小为0.1微米，不仅可以过滤出余下的固体颗粒，还有微生物的深度降解作用。
污水成功处理后，可以回收大量的可重复利用的水资源，提高了水资源的利用率。
2.2.MBR工艺的优点MBR工艺具有如下优点：1.该工艺的处理效果好，主要是因为去除污染物的膜过滤效果好；2.处理设备占地面积小，设备简单易用，节省了后期运营成本；3.MBR工艺的排放水质高，水资源得到了更好的利用；4.可以快速地处理大量的污水。
能够每天处理800吨污水。
3.工程实施3.1.设备选型MBR处理工艺中最关键的是膜组件，其耐压力和耐化学性能要较高。
为了适应800吨量级污水处理，又可有效降低膜组件的面积，低压膜组件是首选之一。
在此方案中，采用汉佳生物反应器，膜器同比容积与效果均已经得到过验证。
这种设备扩容性较好，更加适合大规模污水处理。
3.2.设备组成本方案的处理设备组成包括：1.双格栅池；2.调节池；3.厌氧池；4.好氧池；5.澄清池；6.MBR反应器。

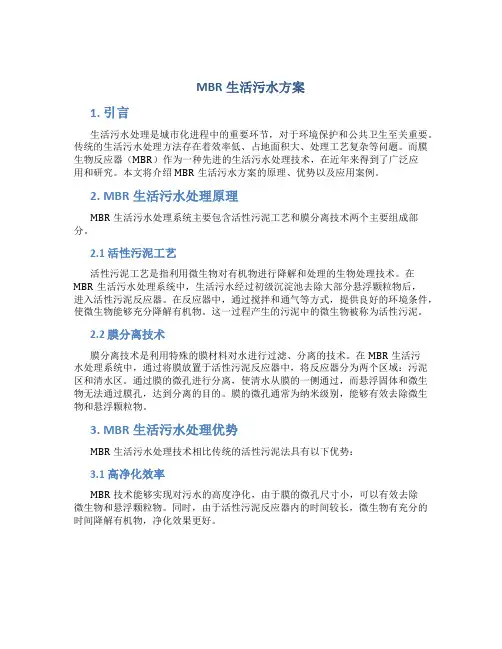

mbr生活污水方案
MBR生活污水方案1. 引言生活污水处理是城市化进程中的重要环节，对于环境保护和公共卫生至关重要。
传统的生活污水处理方法存在着效率低、占地面积大、处理工艺复杂等问题。
而膜生物反应器（MBR）作为一种先进的生活污水处理技术，在近年来得到了广泛应用和研究。
本文将介绍MBR生活污水方案的原理、优势以及应用案例。
2. MBR生活污水处理原理MBR生活污水处理系统主要包含活性污泥工艺和膜分离技术两个主要组成部分。
2.1 活性污泥工艺活性污泥工艺是指利用微生物对有机物进行降解和处理的生物处理技术。
在MBR生活污水处理系统中，生活污水经过初级沉淀池去除大部分悬浮颗粒物后，进入活性污泥反应器。
在反应器中，通过搅拌和通气等方式，提供良好的环境条件，使微生物能够充分降解有机物。
这一过程产生的污泥中的微生物被称为活性污泥。
2.2 膜分离技术膜分离技术是利用特殊的膜材料对水进行过滤、分离的技术。
在MBR生活污水处理系统中，通过将膜放置于活性污泥反应器中，将反应器分为两个区域：污泥区和清水区。
通过膜的微孔进行分离，使清水从膜的一侧通过，而悬浮固体和微生物无法通过膜孔，达到分离的目的。
膜的微孔通常为纳米级别，能够有效去除微生物和悬浮颗粒物。
3. MBR生活污水处理优势MBR生活污水处理技术相比传统的活性污泥法具有以下优势：3.1 高净化效率MBR技术能够实现对污水的高度净化，由于膜的微孔尺寸小，可以有效去除微生物和悬浮颗粒物。
同时，由于活性污泥反应器内的时间较长，微生物有充分的时间降解有机物，净化效果更好。
3.2 占地面积小相比传统的活性污泥法，MBR技术的构筑物占地面积更小。
由于膜分离技术的应用，可以减少二沉池等设备的数量和体积。
这在城市环境中，尤其是有限的土地资源中具有重要意义。
3.3 操作稳定MBR技术由于利用了膜分离技术，可以有效阻止微生物和悬浮物进入清水区，减少了系统的运维工作和污泥回流。
相比传统的活性污泥工艺，MBR技术更加稳定可靠，运行维护成本更低。
某生活污水MBR膜处理技术方案每天200吨
“某生活污水MBR膜处理技术方案每天200吨”清晨的阳光透过窗户，洒在了我的办公桌上，一杯热气腾腾的咖啡，一本笔记本，还有那积累了十年方案写作经验的大脑。
今天，我要为这家企业打造一份完美的“生活污水MBR膜处理技术方案”，每天处理能力200吨。
一、项目背景想象一下，这座繁华的城市，每天产生的生活污水，若不经过处理，直接排放，后果不堪设想。
而MBR膜处理技术，正是解决这一问题的神器。
它利用膜分离技术，将污水中的污染物拦截在外，让清水重新回到大自然中。
二、技术原理MBR，即膜生物反应器，它将生物处理和膜分离技术完美结合。
简单来说，就是让细菌吃掉污水中的污染物，然后通过一张神奇的膜，把细菌和清水分开。
这张膜，不仅孔径小，而且抗污染能力强，使用寿命长。
三、工艺流程1.原水预处理：将污水中的悬浮物、油脂等杂质去除，保证后续处理效果。
2.生物处理：利用活性污泥中的微生物，将污水中的有机污染物降解。
3.膜分离：将生物处理后的污水通过MBR膜，实现固液分离。
4.消毒处理：对分离出的清水进行消毒，确保水质达到排放标准。
5.污泥处理：将生物处理过程中产生的污泥进行浓缩、脱水，最终实现减量化、稳定化。
四、设备选型1.MBR膜：选择具有良好抗污染性能的膜，确保处理效果。
2.生物处理设备：根据污水水质，选用合适的生物处理设备，如活性污泥法、接触氧化法等。
3.消毒设备：选用高效、稳定的消毒设备，如紫外线消毒器、臭氧发生器等。
4.污泥处理设备：选用性能稳定的污泥处理设备，如板框压滤机、离心脱水机等。
五、经济效益分析1.处理效果好：MBR膜处理技术，出水水质稳定，可达标排放。
2.节省占地：与传统处理工艺相比，MBR膜处理技术占地面积小，节省空间。
3.运行成本低：设备运行稳定，维护费用低，节省运行成本。
4.节约能源：采用高效节能设备，降低能耗。
六、项目实施与验收1.设计施工：根据项目需求，进行详细设计，确保施工质量。
2.设备安装：严格按照设计要求，进行设备安装，确保设备运行正常。
500立方每天生活污水处理设计方案(mbr)_secret
生活污水处理回用工程设计方案2007年07月目录1工程概况 (1)1.1工程名称 (1)1.2工程地点 (1)1.3工程简介 (1)1.4工程范围 (1)1.5主要技术经济指标 (1)2方案选择原则及设计依据 (3)2.1方案选择原则 (3)2.2设计依据 (4)3设计参数 (5)3.1污水处理量 (5)3.2设计进水水质 (5)3.3设计出水水质 (5)4处理工艺选择 (6)4.1工艺选择原则 (6)4.2工艺选择 (6)4.3膜生物反应器工艺介绍 (7)5工艺设计 (9)5.1工艺流程 (9)5.2工艺说明 (9)6主要构筑物及设备参数 (12)6.1主要构筑物一览表 (12)6.2主要设备参数一览表 (12)7工程设计说明 (14)7.1总图设计 (14)7.2建筑设计 (14)7.3结构设计 (14)7.4电气设计 (15)7.5自控设计 (16)7.6采暖、通风设计 (17)8工程投资估算 (18)8.1工程投资 (18)8.2工程投资估算表 (18)9运行费用分析 (20)9.1工资费用 (20)9.2药剂费用 (20)9.3耗电费用 (20)9.4直接运行费用 (21)10效益分析 (22)10.1环境效益分析 (22)10.2经济效益分析 (22)11附件 (23)11.1工艺流程图 (23)11.2平面布置图 (23)1工程概况1.1 工程名称某生活污水处理回用工程。
1.2 工程地点××××。
1.3 工程简介目前，项目区内的生活污水未经处理直接排放，不但影响人们的生活，也污染了周围的环境，故对项目区内产生的污水进行处理，经处理后的出水用作景观用水，既减少对环境的污染，有能有效利用水资源，节约水源。
本项目所要处理的污水为生活污水，处理量为500m3/d，出水用作景观水。
要求污水经处理后达到国家标准《城市污水再生利用景观环境用水水质》（GB/T18921-2002）中观赏性景观环境用水的限值。
MBR工艺处理生活污水方案
MBR工艺处理生活污水方案MBR（膜生物反应器）工艺是将传统的生物反应器与膜分离技术结合起来的一种高级生物处理工艺。
在MBR工艺中，废水经过一系列的生物处理单元，如调节池、好氧池和厌氧池等，通过活性污泥对污染物进行降解。
然后，将废水通过微孔膜进行固液分离，将清澈的水从膜表面收集，形成出水。
1.废水集水和预处理：生活污水通过排水管道流入集水井，经过一系列的预处理单元，如网格、沉砂池和格栅等，除去粗大杂质和悬浮物。
2.好氧处理：废水进入好氧生物反应器，通过打气或搅拌等方式，为活性污泥提供充足的氧气，以实现高效的有机物降解和氨氮去除。
3.后处理：好氧生物反应后，废水经过后处理单元，如沉淀池或调节池，进一步除去悬浮物和生物颗粒物。
4.MBR膜反应器：在后处理后，废水进入MBR膜反应器。
污水通过微孔膜，而固体颗粒、细菌和病毒等污染物则被截留在膜的表面。
清澈的水经过膜板收集，形成出水，而截留在膜板上的污染物则经过定期的冲洗进行排放。
1.出水质量高：由于膜分离技术的应用，MBR工艺能够有效去除悬浮物、有机物和微生物等污染物，得到高水质的处理效果，出水质量符合国家排放标准。
2.占地面积小：相比传统的生物法处理工艺，MBR工艺不需要沉淀池和过滤装置，因此占地面积小。
这对于城市和工业区等空间有限的场所非常重要。
3.处理能力强：MBR工艺具有高的水力负荷适应能力，可以处理较高浓度的有机物。
同时，MBR工艺也能有效地解决传统生物法对有毒有害物质的处理问题。
4.操作维护方便：MBR工艺采用自动化控制系统，运行稳定，操作简便。
并且由于膜反应器具有浸渍清洗功能，可减少反应器停工时间。
5.可回用水：MBR工艺得到的出水质量较高，可满足一些需要回用水的场所，如冲洗、灌溉等。
总的来说，MBR工艺是一种高效、稳定的生活污水处理技术。
它通过结合膜分离技术和生物反应器，能够去除水中的悬浮物、有机物和微生物等污染物，得到符合排放标准的高质量水。
MBR污水处理工艺方案设计
MBR污水处理工艺方案设计一、引言MBR（膜生物反应器）工艺是目前较为先进的污水处理技术之一，它采用膜分离技术与生物反应技术的结合，适用于各种类型的废水处理。
本方案将针对MBR污水处理的设计进行详细说明。
二、工艺流程1.原水污水收集：将生活污水、工业废水等原水污水收集起来。
2.预处理：对原水进行粗筛、细筛、沉砂等预处理操作，去除大颗粒悬浮物、沉积物和油脂等。
3.生物反应器：将预处理后的水进入生物反应器，添加菌种进行有机物的降解和氮、磷的去除。
反应器采用连续流动方式，使水与菌种充分接触。
4.膜分离：将生物反应器中的水通过膜分离技术进行分离，使悬浮物、细菌等固体颗粒保持在反应器内，只允许清水通过。
5.清水回流：将膜分离后的清水回流到反应器中，以保证菌种的持续生长和废水的稳定处理。
6.膜污染处理：定期对膜进行清洗和维护，以防止膜的堵塞和污染。
三、设计要点1.膜的选择：选择适用于MBR工艺的微孔膜，如中空纤维膜或平板式膜。
要求膜的通量高、抗污染性好、使用寿命长。
2.生物反应器的设计：根据水量、COD（化学需氧量）浓度、氮磷浓度等参数确定反应器的尺寸和配置。
要求反应器具有良好的混合性、通气性和温度控制能力。
3.氧气供应系统：为反应器提供足够的氧气，以促进好氧菌的生长和COD的去除。
可以采用曝气方式或其他氧气供应方式。
4.膜的清洗系统：设计膜的清洗系统，包括化学清洗和物理清洗。
定期清洗膜，以保证膜的通量和使用寿命。
5.自动控制系统：采用自动控制方式对MBR工艺进行控制和监测，包括水质监测、氧气供应控制、清洗系统控制等。
四、设备选型1.膜材料：选择具有较高抗污染性和通量的中空纤维膜或平板式膜。
2.反应器：选择具有良好混合性和通气性的反应器，如曝气池或厌氧池。
3.氧气供应系统：根据需求选择适合的氧气供应设备，如鼓风机或气体增压泵。
4.清洗系统：选择适合的化学药剂和装置，如清洗泵、清洗罐等。
5.自动控制系统：选择先进可靠的控制系统，如PLC控制系统、数据采集仪等。
MBR处理生活污水设计
第二章方案确定2.1设计原始资料2.1.1水质情况某市，设计水量为Q=10000m 3/d,设计原水水质如表2-1所示:原水水质表9-1污水经过处理后，主要污染物指标要求达到我国《城镇污水处理厂污染物排放标准》GB18918-2002中规定的一级A标准。
具体水质数据如表9-2所示：MBR工艺对COD、BOD、SS、NH3-N的去除效率应分别在90%、93%、95% 及90%以上。
本设计采用MBR工艺可以满足出水要求，由于MBR工艺要求SS < 150mg/L,对原水要进行预处理。
2.1.2水量情况设计污水量：10000m 3/d总变化系数：K取1.57设计最大流量：Q=0,182m 3/s2.2生活污水的处理工艺根据本设计的处理要求，提出如下三种方案2.2.1氧化沟工艺氧化沟具有独特的水力流动特点，有利于活性污泥的生物絮凝作用，而且可以将其工作区分为富氧区、缺氧区，用以进行消化和反消化作用，取得脱氮的效果。
不使用初沉池，有机性悬浮物在氧化沟内能达到好氧稳定的程度。
只有曝气器和池中的推进器维持沟内的正常运行，电耗较小，运行费用低。
脱氮效果还能进一步提高。
因为脱氮效果的好坏很大一部分决定于内循环量，要提高脱氮效 果势必要增加内循环量。
而氧化沟的内循环量从理论上说可以是不受限制的， 从而氧化沟具有较大的脱氮能力。
缺点是存在污泥膨胀问题。
当废水中的碳水化合物较多，N 、P 量不平衡，p H 值偏低，氧化沟中的污泥负荷过高，溶解氧 浓度不足，排泥不畅等易引发丝状菌性污泥膨胀。
且占地面积大。
该工艺流程图如图2-1所示：泥饼外运►图2-1氧化沟工艺流程图222 A 2O 法（厌氧-缺氧-好氧法）处理前设置格栅，用以截留较大的悬浮物或漂浮物，如纤维、碎皮。
毛发。
木屑、 果皮、蔬菜。
塑料等一些在生活中易产生的较大污染物，以便减轻后续处理构筑物的处理负荷，并使之正常运行。
污水用提升泵房被提升至沉砂池， 来去除比重 较大的无机颗粒，如泥沙煤渣等。
mbr平板膜污水处理方案
50t/d生活污水处理**蓝**净化设备**2008年7月10日目录一、工程概述1二、工程设计依据1三、工程设计原则1四、设计、施工范围及服务24.1设计范围24.2施工范围及服务2五、设计参数2六、主处理工艺说明36.136.2脱氮工艺36.3膜生物反应器<MBR>工艺36.4除臭工艺4七、工艺流程57.1流程图57.2处理构筑物、设备的作用67.3主要处理单元及设备6八、电气自控9九、运行班制及人员安排109.1人员编制109.2主要管理设施109.3运行的技术管理109.4检修和维护109.5事故或故障处理措施11十、主要构筑物、设备11十一、运行成本12十二、处理效果、效益分析14 12.1处理效果分析1412.2环境效益和影响分析14十三、售后服务及设备保修14目的14售后服务15保修、服务15回访的形式15十四、报价16一、工程概述根据贵公司提供的200人产生的生活污水约50m3/d.现建设污水处理站,使污水经处理达标后作为中水回用.这样,既满足了环境保护的要求,又保护了水环境,消除了污染.二、工程设计依据1、中华人民**国《城市污水再生利用城市杂用水水质》<GB18920-2002>；2、给水排水工程和废水处理工程建设有关技术规范；3、《室外排水设计规范》<97年版>[GBJ 14-87]4、《通用用电设备配电设计规范》[GB50055-93]5、《电力装置的继电保护和自动装置设计规范》[GB50062-92]6、《给水排水工程钢筋混凝土水池结构设计规程》[SH3076-1996]7、《给水排水工程构筑物结构设计规范》[GB50069-2002]8、《工业企业界噪声标准》[GB 12348-1990]上述规范如有更新,以最新的国家标准及规范为准.三、工程设计原则1、本方案严格执行国家有关环境保护的各项规定.2、采用先进污水处理工艺,确保处理出水的各项指标达到设计要求.通过环保部门验收.3、考虑自动化控制,以便于工人操作,简化管理和减轻工人的劳动强度.4、设计时充分考虑污水处理系统配套设备的减振、降噪、除臭设施,从而避免对环境造成二次污染.5、污水处理过程中产生的少量剩余污泥定期由外协单位清出外运.四、设计、施工范围及服务4.1设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容.4.2 施工范围及服务a、污水处理系统的设计、施工；b、污水处理设备及设备内的配件均由我公司负责提供.c、我公司负责污水处理站内的全部安装工作.包括污水处理设备内的电器接线.d、我公司负责污水处理设备的调试,直至合格.e、我公司免费培训操作人员,协同编制操作规程,同时做有关运行记录.为今后的设备维护、保养,提供有力的技术保障.五、设计参数污水水量、水质及排放标淮1、水量按照每人每天排水量为250L/人·d计算污水水量为：Q = 50m3/d每小时设计处理量：q=2.5m3/h2、进出水水质因未提供废水水质情况,进水水质按照经验值确定.出水水质执行《城市污水再生利用城市杂用水水质》<GB18920-2002>标准.六、主处理工艺说明6.16.2 脱氮工艺本工程采用改良的A/O工艺进行脱氮处理.利用膜生物反应器代替O段,更结合了生物膜法脱氮的优点.膜生物反应器内可形成同步硝化反硝化的作用.由于污泥浓度高,污泥颗粒大.在污泥颗粒内部微环境造成一定的缺氧区,使得生物反应器的微生物可进行一定程度的反硝化脱氮；膜生物反应器具有传统工艺所难以达到的高负荷,具有高效的去除含碳有机物和脱氮的功能.膜生物反应器进行定期排泥,因排泥间隔时间较长,所含的NO3-N浓度较高.通过污泥回流和污泥池混合液回流为缺氧池提供足够数量的微生物,并使缺氧池得到一定量的硝酸盐.污水在缺氧阶段,通过厌氧、兼氧菌的作用,NO3-N浓度由于反硝化作用而大幅下降,同时由于在反硝化过程中利用了碳源有机物,污水的COD和BOD5均有所下降；一部分NH4-N被用来进行细菌的微生物合成.6.3膜生物反应器<MBR> 工艺MBR是一种将高效膜分离技术与传统活性污泥法相结合的新型高效污水处理工艺,它用具有独特结构的浸没式膜组件置于曝气池中,经过好氧曝气和生物处理后的水,由泵通过滤膜过滤后抽出.它与传统污水处理方法具有很大区别,取代了传统生化工艺中二沉池和三级处理工艺.由于膜的存在大大提高了系统固液分离的能力,从而使系统出水水质和容积负荷都得到大幅度提高,出水可达到杂用水标准,经后续处理后可达到景观用水标准.由于膜的过滤作用,微生物被完全截留在生物反应器中,实现了水力停留时间与活性污泥泥龄的彻底分离,消除了传统活性污泥法中污泥膨胀问题.膜生物反应器具有对污染物去除效率高、硝化能力强,可同时进行硝化、反硝化、脱氮效果好、出水水质稳定、剩余污泥产量低、设备紧凑、操作简单等优点.目前广泛应用于生活污水和各种可生化工业废水的处理及回用中.MBR工艺优点：a、处理水质优良、出水稳定、SS<3mg/L、同时可截留水中的细菌和大肠杆菌.b、由于污泥泥龄长,从而可以大大提高难降解有机物的去除率.c、可以在高容积负荷、低污泥负荷、长泥龄条件下运行,产生剩余污泥量少,从而降低了污泥处理设施的费用.d、设备高度集成,占地面积小,自动化程度高、易于维护管理.本项目采用最新品种膜——平板膜,其优点：a.浸没放置,膜组件稳定置放于反应池中；b.低压〕抽吸或重力〔出水,系统工作压力小,电耗低；c.气液两相流扰动；d.长时间稳定运行；e.膜不易污染、膜清洗频率低、清洗操作方便；膜片可单张更换.6.4 除臭工艺为消除设备运行中如果产生的异味,保持学院内环境,本工程考虑除臭工艺.考虑到运行费用、操作、效果等方面,选择生物除臭法.由穿孔管构成的空气分布系统位于生物土壤底部,收集的臭气缓慢的在土壤介质中扩散,向上穿过土壤介质,并暂时的吸附在载体表面或吸附在微生物表面,或吸附在薄膜水层中,然后臭气被微生物吸收,参与微生物代谢,臭气被转化成CO 2和H 2O.土壤扩散层由粗、细石子及黄沙组成,可以使臭气均匀分布.七、 工艺流程7.1流程图流程说明：污水通过污水管网汇集到污水处理站,流经机械格栅,机械格栅自动捞除大颗粒的悬浮物及杂质；后流入污水调节池内,在调节池内进行水质、水量调节,由污水提升泵将污水提升至缺氧.污水在缺氧池内与回流和混合液混合,经过反硝化处理.然后进入MBR 反应池.MBR 反应池内装沉浸式平片膜,反应池中的微生物将污水中的可生化污染物进行降解.膜单元部分主要用于固液分离,微生物固体可有效地被截留在反应器中,保证了出水水质的稳定,并有效提高反应器中污泥浓度.MBR 池中的污泥一部分排入污泥消化池,一部分回流入缺氧池,为缺氧段提供硝酸盐,达到脱氮的目的.MBR 反应池出水可直接进入清水池,投加消毒剂进行消毒杀死毒菌,并去除色度,各项水质指标达标后,停留或直接打入中水管网进行回用.污水 污泥 药剂 空气污泥收集到污泥池,消化后机械掏挖外运.上清液回流入调节池.7.2 处理构筑物、设备的作用1、机械格栅污水中含有较大颗粒和悬浮杂质,为保护处理系统设备正常运行、防止管路堵塞,池内设置机械格栅1台,对颗粒和悬浮杂质进行有效拦截,经过机械格栅拦截后的污水自流入调节池.2、调节池用于调节污水水量和均匀水质,以提高系统的抗冲击性能,配污水提升泵,由液位计自动控制水泵的启闭,将污水提升到缺氧池.3、缺氧池缺氧池有两个功能：首先是反硝化以获得不含硝酸盐的污泥进而提高好氧池的释磷效率,其次是利用好氧池中的硝酸盐来除磷.具有良好的脱氮功能.4、膜生物反应器<MBR>膜生物反应器,具有一种独特结构的浸入平片式膜反应器,它设置于曝气池内,经过好氧曝气和生物处理后的水经过滤膜过滤由泵抽出进入回用清水池,由于它的出水不受污泥沉降条件的影响,可使池内保持高容积负荷、长泥龄的条件下运行,这样大大提高生物氧化的工艺条件,提高了有机物降解效率,同时省去了二沉池,达到出水优良,稳定的效果.5、清水池在清水池中对MBR出水进行消毒.清水池也起到了存储回用水作用.6、污泥浓缩池存放剩余污泥,对污泥进行消化.7.3主要处理单元及设备1、格栅井尺寸 0.9m×0.6m×2.0m结构钢砼配B-300栅除污机1台B300格栅除污耙齿栅1mm,设备宽度300mm,耙齿不锈钢.2、调节池尺寸 4.3m×2.0m×3.0m有效容积 20m3停留时间 8.0h结构钢砼潜污泵2台<一用一备>型号：型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,将污水提升到反应池.4、一体式污水处理装置4.1 缺氧池反应池尺寸 2.0m×2.4m×2.5m反硝化速率 0.05kgNO-N/〕kgMLVSS·d〔3有效容积 10m3停留时间 4.0h潜水搅拌机1台型号：Q1.5/8-400/3-740,功率1.5kW,推力600N4.2 MBR反应池反应池尺寸 2.5m×2.4m×2.5m总有效容积 12.5m3停留时间 5.0h混合液回流比 100％污泥泵1台型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,用作将剩余污泥排入污泥池.间歇工作.混合液回流泵1台型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW,带自耦装置GAK-80,用作将剩余污泥排入污泥池.4.3污泥池污泥池尺寸 1.2m×1.0m×2.5m有效容积 2.5m3上清液自流入调节池.经消化后的污泥体积能够约为原来的50％以下,所以仅需间隔一段时间进行机械掏挖.4.4清水池尺寸 1.2m×1.0m×2.5m有效容积 2.5m3停留时间 1h储存回用水.清水泵2台<1用1备>型号：QDX3-10-0.25,流量3m3/h,扬程10m,功率0.25kW.4.5 设备房尺寸 3.5m×2.4m×2.5m有效面积 8.4m24.6 MBR膜组件数量 2组每组膜面积70m2,组件膜总面积140 m24.7 抽吸泵数量 2台<1用1备>型号 25ZX3.2-20流量 3.2m3 /h扬程20m功率0.75kW4.8 三叶罗茨鼓风机数量 2台<1用1备>型号SR65风量 2.02m3 /min风压0.03MPa装机功率 2.2kW运行功率 1.62kW4.9 二氧化氯发生器数量 1台型号HB50功率 0.37kW4.10 PLC控制柜八、电气自控1、电源接到控制电柜.2、采用操作控制柜地面集中控制方式,带PLC微电脑全自动控制.控制板面设计为模拟屏,通过PLC可编程序控制器集中显示并自动控制所有设备的运转情况.各设备亦可单台控制.为便于操作,有关设备设置现场开关.现场控制箱上有手动挡,自动挡开关.当处在手动挡状态时,操作人员可在现场启动、关闭设备.当处在自动挡状态时,由PLC自动控制系统设备的运转,实现无人值守.但现场发生情况,手动停止按钮仍然可以关闭系统,即实行手动优先原则.3、所有设备的运行状况和所有监测仪表的状态<运行、关闭、故障>在PLC 电控柜面板显示.4、根据监测仪表传递的信号,自动控制相应设备的动作.5、备用设备之间可定时自动切换.6、对于间歇运行的设备,通过编程定时运行.7、相关设备实现联动功能.8、出现异常情况,自动报警功能.九、运行班制及人员安排9.1人员编制本处理站生产部门可分为污水处理组和污泥处理组.参照环保局有关规定按岗配置,结合该污水处理站实际情况,确定本废水处理站的工作人员为2人,每班1人.管理人员1人<可兼职>.9.2主要管理设施本工程主要的管理设施包括：1、本工程主体构筑物.2、本工程中的各配电线路及机电设备.3、本工程设施的自控、监控、检查、观测等附属设备.4、本工程的通讯、照明线路.9.3运行的技术管理1、运行采用三班制度.2、定时巡视生产现场,发现问题及时处理并做好记录.3、根据进水水质、水量变化,及时调整运行条件.做好日常水质化验、分析,保存记录完整的各项资料.4、及时整理汇总、分析运行记录,建立运行技术档案.5、及时清理栅渣和运送污泥,减小对环境的影响.6、建立处理构筑物和设备、设施的维护保养工作及维护记录的存档.7、建立信息系统,定期总结运行经验.9.4检修和维护1、维护和检修内容各构〕建〔筑物、机电设备以及其它生产管理设施等.2、维护期限各机电设备根据其使用操作说明书及维修手册的规定,定期进行维护.所有生产管理设施需每年普查,进行维护和检修工作.9.5事故或故障处理措施个别设备发生故障时,其检修以不影响整个工程的运行为原则,单独检修完成后,再投入正常使用.1、若设备处于自动控制状态时发生故障,需立即将其切换至现场手动控制,待修复后重新投入正常控制.2、控制系统发生故障时,各台实行中央控制的设备均切换至现场手动控制,待系统恢复正常再重新投入中央控制正常运行.十、主要构筑物、设备主要构筑物主要设备十一、运行成本污水处理、回用成本为一名工作人员工资、污水处理电费以及药剂消耗费用三部分组成.<水量按满负荷50m3/d,系统运行按365天/年>.1、电耗电耗设备装机功率：9.27kW运行功率：6.0kW；间歇工作按照每天2h工作时间计算.则每m3污水处理并回用的耗电成本：0.6×6.0/2.5= 1.44元/m32、人工费系统设2名工作人员,1名兼职.工资按每年每人5000元计,则每m3污水处理工资成本：5000×1/〕160×365〔 = 0.09元/m33、消毒剂药剂费及混凝剂药剂费用二氧化氯制取成本为0.002元/克,消毒剂投加量为15g/m3,则消毒剂药剂费为：0.002×15 = 0.03元/m3；每吨污水的处理、回用成本1.44+ 0.09+ 0.03 = 1.56元/ m3十二、处理效果、效益分析12.1处理效果分析12.2 环境效益和影响分析污水处理场建成后,每年可消减COD4.56吨,BOD2.56吨,SS2.56吨,氨氮50.46吨,对减少污染改善环境将发挥重要作用.经消化后的污泥清掏后外运,不会对宾馆造成二次污染.十三、售后服务及设备保修目的及时了解净水处理成套设备整体运行情况和单位设备质量性能,出现产品质量问题尽快到达现场排除故障.在设备使用过程中多与业主沟通,多听取业主的意见和要求,保证不因设备质量问题而影响业主的使用；按建设部规定的工程保修期限和合同规定的设备保修要求,对交付的工程进行回访保修.保证不因施工质量问题而影响顾客的使用,达到重合同守信用,满足顾客的要求.售后服务本公司严格按照IS9001：2000的质量体系,提供设计、制造、安装、调试一条龙服务.本公司对质量实行质量承诺制度,接受用户的监督.安装调试期间,我公司免费为用户代培操作工,至单独熟练操作为止.同时,免费为用户提供有关操作规程及规章制度.按设计标准及设计参数对设备及处理指标进行验收考核,达不到标准负责限期整改,直至达标为止.保修、服务提供本工程完善的设备操作维护手册,包括设备的介绍、工艺运行过程、设备的操作维护、日常管理及运行记录等全套资料.在试运行开始之前,对设备管理人员进行上岗培训.在业主验收合格后12个月内免费上门维修,协助优化工程进行.在接到用户报修通知4小时内给予答复,48小时内售后服务人员到现场,及时解决设备有运行中出现的问题.保修期满后,定期对工程进行回访,免费提供技术咨询服务,工程实行终身维修,保修期满后只收取成本费.回访的形式上门听取顾客的意见和要求,并观察现场；定期不定期召开顾客座谈会,听取意见和要求；、函件了解顾客意见和要求；顾客对设备问题的投诉,要热情接待,作好记录,建立投诉台帐,通知项目部安排人力、物力及时处理,并由项目质安员跟踪验证,取得顾客认可.1、本公司严格按照IS9001：2000的质量体系,提供设计、制造、安装、调试一条龙服务,并负责培训熟练的操作人员,提供操作手册及维修手册.2、本公司对质量实行质量承诺制度,接受用户的监督.3、工程验收合格后,整套设备保修一年,动力设备按国家标准保修期保养,保修期后如发生故障,我公司负责排除,随叫随到,并进行定期回访.4、本公司免费提供相关技术资料及技术咨询.长期、及时,优惠向用户提供备品备件.5、本公司对产品进行"三包"和设备在运行时出现问题,本公司在接到24-36小时内赶到现场解决.6、公司承诺的膜组件使用寿命为3年以上.十四、报价。
mbr污水处理设计方案
1T/H污水处理工程（MBR）设计方案目录一、概述 21、工程概况2、设计依据3、设计、施工范围及服务4、设计原则二、污水水质、水量及排放标准 31、设计水量2、设计进水水质3、排放出水标准三、处理工艺流程 4四、方案设计 61、单元设备2、主要构筑物及设备3、工艺布置4、电器控制5、防腐措施6、通风排气7、噪声控制8、污泥处置五、人员编制与运行管理 11六、处理效果预测 111、主要指标处理效果预测2、环境效益七、主要技术经济指标 121、电器功率配套2、主要技术经济指标八、建议 13九、报价 14十、附图附页一、概述1、工程概况医疗区、生活区汇总排放的污水处理采用先进的膜处理方法-MBR处理工艺，再经过消毒后达到《城市污水再生利用城市杂用水水质》（GB/T18920-2002）标准后部分回用于洒水和绿化，部分排入水体。
生活污水回用处理设备主要材质为碳钢（Q235A），设备设置自动控制功能，采用PLC独立工作，正常工作时为全自动控制，必要时可切换为手动控制工作。
2、设计依据1、用户提供的环评报告及环保局的有关文件；2、《生活杂用水水质标准》CJ 25.1－893、《国家污水综合排放标准》GB8978/1996；4、《室外排水设计规范》GBJ14-87；5、《建筑给排水设计规范》GBJ15-88；6、《工业企业厂界噪声标准》GB12348-90；7、《医疗机构水污染排放标准》GB18466-20058、《城市污水再生利用城市杂用水水质》GB/T18920-20029、医院污水处理技术指南、给水排水工程建设有关技术规范；10、我公司完成同类工程所积累的实际技术参数和经验。
3、设计、施工范围及服务(1) 设计范围本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容。
(2) 施工范围及服务a、污水处理站中的所有土建构筑物由业主负责组织施工。
b、处理站的总进、出水管道由业主负责施工。
800吨每天MBR生活污水处理方案
800吨每天MBR生活污水处理方案MBR（膜生物反应器）是一种先进的生活污水处理技术，通过与传统活性污泥法相比，它使用了微孔过滤膜来替代沉淀池，从而能够更有效地去除悬浮固体和微生物，提高处理效果。
以下是一个800吨每天的MBR生活污水处理方案。
1.设备选择：以800吨每天的生活污水处理量为基础，建议使用多个MBR模块并联的方式来处理废水。
可以根据水质参数和处理需求，选择适当的膜模块类型，如中空纤维膜、平板膜等。
此外，还需要选用合适的污水泵、空气供应器、混合器、曝气装置等辅助设备。
2.工艺流程：MBR生活污水处理包括预处理、生物反应和膜污染防控三个步骤。
(1)预处理：首先进行初步筛分，去除大颗粒杂质。
然后进行中细颗粒物的沉淀，可以采用沉砂池或沉淀器。
最后，利用细菌滤料进行去除悬浮有机物和氮磷等。
(2)生物反应：将预处理后的水送入生物反应器，通过投加活性污泥和氧气供应，使微生物对水中的有机物进行降解。
为了提高氧气的传递效率，可以使用曝气装置进行供氧，同时通过混合器来保持反应器内的悬浮固体均匀悬浮。
(3)膜污染防控：将反应器处理后的水送入MBR模块进行膜分离。
污水通过微孔膜的过滤，将悬浮固体和微生物截留在膜表面，同时清洗污水的透水侧流出。
为了防止膜的污染，需要定期对膜进行清洗和维护。
3.运行参数：在进行MBR生活污水处理时，需要控制一些运行参数以保证处理效果。
如反应器内的水力停留时间（HRT）通常为6-8小时，曝气量可根据实际情况进行调整，一般为反应器体积的0.15-0.3倍。
此外，膜模块的通量也需要根据水质和膜的特性来确定。
4.操作与维护：MBR生活污水处理一般需要进行24小时连续运行，但运行过程中需要注意监测水质参数，如悬浮固体浓度、COD、氨氮等，以及膜运行状态。
同时，定期对膜进行清洗和维护，以防止膜污染和阻塞。
总之，一个800吨每天的MBR生活污水处理方案需要合适的设备选择、科学的工艺流程、适当的运行参数和细致的操作维护，以确保高效、稳定地去除废水中的有害物质，达到环保排放的标准。
30000吨每天生活污水MBR膜设计书
30000m³/d生活污水MBR膜系统设计计算书一、膜组件、膜池选型设计1.1设计处理量MBR 系统处理能力为 30000m3/d1.2膜片选型采用帘式膜组件膜材质：PVDF膜面积：25m2/片膜孔径：0.4um组件尺寸：30×1250×2000mm(L×W×H)膜通量按： 22.86L/m2/h。
在项目 MBR 工程中，根据工艺水质、工艺运行情况需要，通量范围可适当调整，从实际应用来看从8.3~33.3L/m2/h。
过滤方式：浸没抽吸过滤使用pH：5~9含油量：≤150mg/L（除矿物油）跨膜压差：15~30KPa污泥浓度：5000~12000mg/L，建议3000~8000mg/L1.3膜组件选型MBR膜数量/台：1500m2MBR膜片数：60片，每片间隙45mm； MBR膜组器：40台膜组器材质：SUS304MBR膜组器尺寸：1540×3450×2878mm(L×W×H)1.4过程时间计算MBR 膜运行周期：7~10min，抽吸时间：7min以内，停止时间：1min以上。
本次方案设计：膜系统工作时间：过滤：7min 空曝气：1min单个过滤周期=7min+1min=8min日过滤时间：24hr×7min÷8min = 21hr1.5处理水量计算设计产水量：30000m3/d膜瞬时过滤水=30000m3/d÷21hr/d=1430m3/h根据提供大致平面布置尺寸，本次设计分6个廊道产水，每组7个膜组器，则单个廊道产水量为：1430m³/h÷6=240m³/h当在线清洗时过滤水量：膜过滤水量增加=240m3/h÷5=48m3/h，则产水量需达到：240m³/h+48m3/h=288m3/h综上：每个廊道产水泵流量需取：300m³/h1.6膜元件面积、通量核算膜控制通量设计为： 240m³/h×1000÷7÷60÷25m2 =22.86L/m2/h膜清洗时瞬时通量为：300m³/h×1000÷7÷60÷25m2 =28.57L/m2/h二、膜系统吹扫曝气设计2.1曝气工艺参数MBR膜擦洗线速度：100~150m3/m2/h，（其中 m2 指膜组件膜片垂直方向投影面的面积）2.2曝气量计算单个膜组器曝气量：1.38m×3.00m×100~150m3/m2/h÷60min/h×40=276~360m3/min三、设备选型3.1产水泵本方案只提供设备参数，选型应与泵制造商进行技术层面的确定按最大时处理量计，则产水泵设计流量为：300m³/h，H=15m，功率N=18.5kw，本次设置6个廊道，共6台产水泵，库备1台。
2000m生活污水MBR系统方案-1
AA有限公司2000m³/d生活污水处理回用工程初步设计方案二〇一七年四月目录第一章设计概要 (1)1.1工艺设计的特点 (1)1.2运行成本的控制措施 (1)2.1工程建设地点 (2)2.2工程规模 (2)2.3建设周期 (2)第三章设计参数及依据 (3)3.1工程规模 (3)3.2设计水量及水质 (3)3.3处理要求 (3)3.4设计依据 (3)3.5工程设计范围 (4)第四章系统设计 (5)4.1设计原则 (5)4.2工艺流程 (5)4.3工艺设计参数： (6)第五章自控系统设计 (9)第六章投资估算 (9)6.1设备材料费用投资（A） (9)6.2土建费用投资（B） (10)6.3工程间接费用（C） (10)6.4工程总造价 (11)第七章主要经济技术指标及其他服务 (11)7.1主要经济技术指标 (11)7.2其他服务 (12)1.1 工艺设计的特点MBR膜元件采用耐氧化的PVDF材料制作，可持续抑菌，减少膜污染。
清洗恢复效果好，更低的反洗水量，减少反洗水排放，节能降耗，提高回收率。
采用“气水反冲洗”技术，反洗恢复效果好。
MBR设备采用PLC控制全自动运行，现场采用触摸屏显示，界面友好。
1.2运行成本的控制措施合理调整加药方式，减少药剂用量，降低药剂成本；采用多项膜污染控制措施，延长膜的使用寿命，提高膜的更换周期，减少膜的更换成本；采用多项节能措施，降低能耗。
2.1 工程建设地点未提供2.2 工程规模生活污水处理规模为2000m3/d。
处理后达到回用标准。
2.3 建设周期第三章设计参数及依据3.1 工程规模本次设计的处理量为2000m3/d，经MBR设备处理后达到地表水V类标准排放要求。
3.2 设计水量及水质根据设计要求，设计进水生活污水。
设计进水水量及主要水质指标见表3-1。
表3-1 设计水量水质3.3 处理要求经处理后，出水能满足地表水V类标准的要求。
3.4 设计依据1、甲方提供的相关资料；2、《室外排水设计规范》（GB50014-2006）；3、《建筑给水排水设计规范》（GB50015-2003）；4、《城市排水工程规划规范》（GB50318-2000）；5、《城镇污水处理厂污染物排放标准》（GB18918-2002）；6、《工业建筑防腐蚀设计规范》（GB50046-95）；7、《建筑结构荷载规范》（GB50009-2001）；8、《城镇污水处理厂附属建筑和设备设计标准》（CJJ31-89）；9、《工业企业采暖、通风及空气调节设计规范》（TJ19-750）；10、《工业企业噪声控制设计规范》（GBJ87-85）；11、《工业与民用供配电系统设计规范》（GB50052-95）；12、《低压配电装置及线路设计规范》（GB50054-95）；13、地表水V类标准3.5 工程设计范围工程范围包括工艺、结构、电气、机械、通风、仪表、自控、建筑等主要专业的设计说明、主要图纸、工程投资估算、运行费用说明、设备清单等技术文件。
MBR污水处理工艺方案设计(DOC)
MBR污水处理工艺设计一、课程设计题目度假村污水处理工程设计二、课程设计的原始资料1、污水水量、水质（1）设计规模某度假村管理人员共有200人，另有大量外来人员和游客，由于旅游区污水水量季节性变化大，初步统计高峰期水量约为300m3/d，旅游淡季水量低于70m3/d，常年水量为100—150m3/d，自行确定设计水量。
（2）进水水质处理的对象为餐饮废水和居民区生活污水。
进水水质：2、污水处理要求污水处理后水质应优于《城市污水再生利用景观环境用水水质》（GB18921-2002）3、处理工艺污水拟采用MBR工艺处理4、气象资料常年主导风向为西南风5、污水排水接纳河流资料该污水处理设施的出水需要回用于度假村内景观湖泊，最高水位为103米，常年水位为100米，枯水位为98米6、厂址及场地现状进入该污水处理设施污水管端点的地面标高为109米三、工艺流程图图1 工艺流程图四、参考资料1.《水污染控制工程》教材2. 《城市污水再生利用景观环境用水水质》（GB18921-2002）3.《给排水设计手册》4、《给水排水快速设计手册》5．《给水排水工程结构设计规范》（GB50069-2002）6.《MBR设计手册》7．《膜生物反应器——在污水处理中的研究和应用》顾国维、何义亮编著8．《简明管道工手册》第2版五、细格栅的工艺设计1.细格栅设计参数(1)栅前水深h=0.1m；(2)过栅流速v=0.6m/s；(3)格栅间隙b 细=0.005m；(4)栅条宽度s=0.01m；(5)格栅安装倾角α=60︒。
2.细格栅的设计计算本设计选用两细格栅，一用一备1)栅条间隙数：bhvQ n αsin max =（取n=11）式中：n ——细格栅间隙数； Qmax ——最大设计流量，0.0035m³/s b ——栅条间隙，0.005； h ——栅前水深，取0.1m v ——过栅流速，取0.6/s ；α——格栅倾角，取60︒；2)栅槽宽度： B=s(n －1)＋bn式中：B ——栅槽宽度，m ； S ——格条宽度，取0.01m 。
MBR系统设计计算范例
<2kgBOD/(m3 d)
2.2 设备选型：
2.2.1 鼓风机
鼓风机用于为膜生物反应器（MBR）池内的微生物提供氧气和为增强型聚偏氟乙烯中空纤维帘式膜膜堆（MBR 膜堆）提
供空气清洗。这两部分的总曝气量与膜生物反应器（MBR）的总出水量之比称为气水比，建议气水比为 20:1～30:1。鼓风
机的出口与增强型聚偏氟乙烯中空纤维帘式膜膜堆（MBR 膜堆）的内曝气总管和外曝气管相连。
52.275 m3/min
以此空气量的值为基础，运转时确定活性污泥的 DO 值和旋回流 的状况后，调整空气量
换算为单位膜面积曝气量为
4.250
L/m2.min
备注：每平方米清洗膜所需的空气量：3.5-5.2L/m2.min，最大不超过5.2L/m2.min。当生物处理所需的空气量小于
3.5L/m2.min，要按此风量来算。
第二部分 MBR 膜组件的数量设计计算及配套设备的选型
2.1 膜组件数量设计计算全过程
处理水量 Qj
5000.000 m3/d
运行周期 T 间歇时间 每日实际运行时间
运行8.5min 停歇 1.5min
10.000 min 1.500 min 20.400
每小时实际产水量 Qs
245.098 m3/h
2.2.2 抽吸泵
抽吸泵用于将增强型聚偏氟乙烯中空纤维帘式膜组件（MBR 膜片）截留过滤后的水抽吸出来排放或进入下一处理单元， 抽吸泵的进口与增强型聚偏氟乙烯中空纤维帘式膜膜堆（MBR 膜堆）的集水管相连。 ● 流量：Q 抽 = (Q 日/24)x10/8，单位为：m3/h
Q 日为膜生物反应器（MBR）的设计日处理量，单位为：m3/d ● 吸程：4-6 米 ● 扬程：5-15 米 ● 材质：与水接触部分应为 SUS304 不锈钢或其他防腐材料
利用MBR工艺处理小区生活污水
Ｈ
清 水 池
小 区原水 中主要污染 来源 于洗 涤用水 、 洗澡用 水 、 餐饮排放 水、 化粪池上清液 。其 中还有一些生活垃圾 ， 固体颗粒等。生活污 水 中有机成份较高 ， 且无其它有毒物质 ， Ｂ Ｏ Ｄ ／ Ｃ Ｏ Ｄ ＞ ０ ． ６ ， 可生化
氧池处理后 的污水 自流进入缺氧池 ， 缺氧池是 以反硝化过程为主
１方 案 介 绍
１ ． １ 设 计 原 则
污泥浓缩池 ＝ ＝ ＝ ＝ ＝ ＝ —二 ＝ ＝
提 升 聚
— — — — — —
＝ ＝ ＝ ＝ ＝ ］ ＝ 二 ＝ 厌 氧 池 图１ ＭＢ Ｒ 工 艺 流 程 图
＝ ＝ ＝ ¨［ 二 ＝
蛾 氧 池 生活污水先进 入化粪池 ，经过沉淀等 预处理后溢 流人 格栅
１ ． ３ ＭＢ Ｒ 工 艺 原 理
ＭＢ Ｒ工艺又称膜生物反应器 ， 是一种 由膜分离单元与生物处 理单元相结合 的新型水处理技术 。其 主要 原理是 ： 在活性污泥法 的曝气池 中设置微滤膜组件 ， 用微滤膜组件替代二沉池和后续 的
１ ． ５工 艺 特点 说 明
（ １ ） 对污染物的去除率 高 ， 抵抗污泥膨胀能力强 ， 出水水 质稳 定可靠 ， 出水 中没有悬浮物 ； （ ２ ） 膜 的机械 截 留作用避 免了微生物 的流失 ， 生物反应器 内
ｌ ， ＢＯＤ （ １ ５ ０— ３ ０ ０） ｍｇ ／ １ ， Ｓ Ｓ ＝（ １ ２ ０～ ２ ０ ０） ｍｇ ／ １ ， Ｔ Ｐ＝ １ ５ ｍｇ ／ １ ， Ｔ Ｎ＝ ５ ０
ｍｇ ／ １ ， ＮＨ３ 一 Ｎ＝ ４ ０ ｍｇ ／ １ ， Ｐ Ｈ＝ ６ ． ５ － ８ 。
定期外运处理 ， 污泥池 中的上清液 自流入调节池 中。工艺流程 图
MBR膜生活污水处理系统
MBR膜生活污水处理系统1. 简介MBR膜生活污水处理系统是一种依据膜工艺原理，结合微生物降解技术，对生活污水进行处理，达到排放标准的系统。
MBR膜生活污水处理系统由膜反应器、曝气系统、污泥回流系统等构成，可广泛应用于城市、农村等场所的生活污水处理。
2. 原理MBR膜生活污水处理系统接受物理、化学和生物方法对水进行净化处理。
水先通过格栅污杂物分别器去除大于0.5毫米的物质，然后再经过调整池进行初步处理。
初步处理后的水进入MBR反应池，此处的反应池设有微孔膜，微孔膜可以过滤出水中微细的悬浮物、生物菌群等物质。
小孔膜过滤出的水通过曝气系统进行二次处理，以加添生物菌群的数量。
同时掌控好氧条件，接受一些特别的降解酶、微生物菌群在有机物的作用下，将有机物转化为二氧化碳、水、无机盐等物质，从而实现生活污水的净化处理。
3. 优点MBR膜生活污水处理系统相较于传统的活性污泥处理、生物接触氧化等污水处理技术，有以下优点：3.1 净化效率高MBR膜生活污水处理系统利用微孔膜的过滤作用，在有机物降解过程中能够去除悬浮物、生物菌群等杂质，最后得到较为完全的净水效果，可将COD、BOD等浓度大幅度降低，达到排放标准。
3.2 占地面积小MBR膜生活污水处理系统因其膜反应器结构，相较于传统污水处理设施的活性池、沉淀池等结构，可以节省大量的占地面积，并且投资成本低，可适用于受限空间及资金条件有限的场合。
3.3 维护成本低MBR膜生活污水处理系统因其对有机物的高效降解作用，在处理污水的同时较少产生污泥，维护难度较低，具有应用性和经济性。
4. 应用MBR膜生活污水处理系统在目前工业、农业、城市等污水处理领域的应用特别广泛。
尤其是在城市化和人口增长快速的情况下，MBR膜生活污水处理系统可以对城市生活污水进行有效处理，但也有一些不足之处，最为突出的是其需要实现周期性的清洗和膜的替换，以保证其生命周期。
5. 结论MBR膜生活污水处理系统以其净化效率高、占地面积小、维护成本低、应用广泛等诸多优点，已经成为当今生活污水处理技术的一个紧要分支，除此之外，该处理系统随着膜材料和技术讨论的不断进展，在处理效率和使用寿命等方面也渐渐得到了改善和提高，将来有望成为推动我国环保事业进展的有力武器。
20T-h生活污水MBR技术方案
480T/d(20rrP/h)牛.活污水处理膜生物反应器(MBR)方案书第1页共12页MBR膜产品方案书方案仅供设计院及OEM工程公司参考。
1设计基础资料1.1设计进水水质设计进水水源为生活污水，甲方未给出具律进水水质指'标，按常规生活污水水质设计，指标如下表。
设计进水水质需方未提供水温资料.本方案暂按最低水温为15毛设计。
1.2产水水质和水量MBR出水水质达到《GB 18918-2002城镇污水处理厂污染物排放标准》一级A标准。
主要指标如下:MBRGB/T 18920-2002城市污水再生利用城市杂用水水质GB/T 18921-2002城市污水再生利用景观坏境用水水质GB/T 19923-2005城市污水再生利用工业用水水质GB 20922-2007城市污水再生利用农曰灌溉用水水质GB/T 25499-2010城市污水再生利用绿地灌溉水质第2页共12页MBR出水逋常不需要其它深度处理设施〈如混凝澄清、介质过滤、活性碳吸附等〉，就己经具有非常广阔的回用前景。
MBR出水SDI15 W4,达到反渗透（R0）进水标准，可以很容易地使用反渗透将岀水处理成高品质的脱盐水，用于工业锅炉给水和工业循环水。
MBR系统净产水水量：480讨用1.3化学药品规格下列化学药品用于MBR的维护性清洗和恢复性清洗：药品名称：盐酸次康酸钠有效成分；HCI NaOH NaCIO包装：桶装/散装桶装/散装桶装/散装商品浓度131%30%8%-12%投加剂量10.1 %-0.2%0.05-0.1%200-5000ppm用途恢更性清洗恢复性淸洗维护性淸洗&庾复性清洗使用频率数月一次数月一次一周一次&数月一次2 MBR系统简介2/I概述膜生物反应器（MBR, Membrane Bioreactor）是一种•悟膜分离技术和污水生化处理相结合的新技术，也称为膜分离活性污泥法。
传统的活性污泥法污水处理技术利用沉淀法进行泥水分离，其分离效率低且不彻底，对活性污泥的性状依赖性大，一旦发生污淀影胀，活性污泥将无法沉淀分离，造成生化处理效果恶化。
一体化mbr生活污水处理
一体化mbr生活污水处理一体化 MBR 生活污水处理在现代社会的快速发展中，生活污水处理成为了环境保护和可持续发展的重要课题。
一体化 MBR 生活污水处理技术作为一种高效、先进的处理方式，正逐渐受到广泛关注和应用。
什么是一体化 MBR 生活污水处理呢？简单来说，它是将膜生物反应器（Membrane Bioreactor，简称 MBR）技术与一体化设备相结合，用于处理生活污水的一种系统。
MBR 技术本身具有许多显著的优点。
首先，它能够有效地去除污水中的有机物、氮、磷等污染物。
通过膜的过滤作用，可以将微生物完全截留在反应器内，提高了微生物的浓度和活性，从而增强了对污染物的去除能力。
其次，MBR 技术产生的污泥量较少，这大大降低了后续污泥处理的成本和难度。
而一体化的设计则使得整个处理系统更加紧凑、占地面积小。
这对于土地资源紧张的地区来说，无疑是一个巨大的优势。
同时，一体化设备通常采用工厂预制的方式，现场安装简便，能够大大缩短项目的建设周期。
一体化 MBR 生活污水处理系统通常由预处理单元、MBR 反应单元和后处理单元组成。
预处理单元主要负责去除污水中的大颗粒杂质、悬浮物等，以保护后续的膜组件和生物处理单元。
常见的预处理工艺包括格栅、沉砂池、调节池等。
格栅可以拦截较大的固体杂物，如树枝、塑料袋等；沉砂池用于去除污水中的砂粒；调节池则可以平衡水质水量，使污水的水质和水量更加稳定，有利于后续处理的正常运行。
MBR 反应单元是整个处理系统的核心部分。
在这个单元中，污水与微生物充分接触，进行生物降解反应。
膜组件则将微生物和处理后的清水分离，实现了高效的固液分离。
MBR 膜的材质和孔径选择对于处理效果和运行成本有着重要的影响。
目前，常用的膜材质有聚偏氟乙烯（PVDF）、聚醚砜（PES）等，膜孔径一般在 01 微米至 04 微米之间。
后处理单元主要是对 MBR 处理后的出水进行进一步的消毒、脱氮除磷等处理，以确保出水水质达到排放标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章方案确定2.1 设计原始资料2.1.1 水质情况某市，设计水量为Q=10000m3/d，设计原水水质如表2-1所示：原水水质表9-1水质指标COD（mg/L）BOD（mg/l）SS（mg/L）TN（mg/L）NH3-N（mg/L）TP（mg/L）进水360 190 200 35 30 3污水经过处理后，主要污染物指标要求达到我国《城镇污水处理厂污染物排放标准》GB18918-2002中规定的一级A标准。
具体水质数据如表9-2所示：出水水质表9-2水质指标COD（mg/L）BOD（mg/l）SS（mg/L）TN（mg/L）NH3-N（mg/L）TP（mg/L）出水50 10 10 15 5 0.5MBR工艺对COD、BOD、SS、NH3-N的去除效率应分别在90%、93%、95%及90%以上。
本设计采用MBR工艺可以满足出水要求，由于MBR工艺要求SS≤150mg/L,对原水要进行预处理。
2.1.2 水量情况设计污水量：10000m3/d总变化系数：K取1.57设计最大流量：Q=0,182m3/s2.2生活污水的处理工艺根据本设计的处理要求，提出如下三种方案2.2.1 氧化沟工艺氧化沟具有独特的水力流动特点，有利于活性污泥的生物絮凝作用，而且可以将其工作区分为富氧区、缺氧区，用以进行消化和反消化作用，取得脱氮的效果。
不使用初沉池，有机性悬浮物在氧化沟内能达到好氧稳定的程度。
只有曝气器和池中的推进器维持沟内的正常运行，电耗较小，运行费用低。
脱氮效果还能进一步提高。
因为脱氮效果的好坏很大一部分决定于内循环量，要提高脱氮效 果势必要增加内循环量。
而氧化沟的内循环量从理论上说可以是不受限制的，从 而氧化沟具有较大的脱氮能力。
缺点是存在污泥膨胀问题 。
当废水中的碳水化 合物较多，N 、P 量不平衡，p H 值偏低，氧化沟中的污泥负荷过高，溶解氧浓度不足，排泥不畅等易引发丝状菌性污泥膨胀。
且占地面积大。
该工艺流程图如图2-1所示：2.2.2 A 2O 法（厌氧-缺氧-好氧法）处理前设置格栅，用以截留较大的悬浮物或漂浮物，如纤维、碎皮。
毛发。
木屑、果皮、蔬菜。
塑料等一些在生活中易产生的较大污染物，以便减轻后续处理构筑物的处理负荷，并使之正常运行。
污水用提升泵房被提升至沉砂池，来去除比重较大的无机颗粒，如泥沙煤渣等。
可以减少后续工艺的负荷，改善处理构筑物的处理条件。
经过初次处理的污水将进入核心设施厌氧-缺氧-好氧的工艺流程中进行处理。
首段为厌氧池功能为释磷，污水由厌氧池进入缺氧池，缺氧池的首要功能是脱氮反硝化，混合液由缺氧池进入好氧池，曝气池这一反应单元是多功能的，去除BOD 、硝化和吸收磷等反应都在此反应器内进行。
出水然后进入二沉池，进行泥水分离，污泥的一部分回流到厌氧发生器，上清液作为处理水排放。
排放的处理水经过消毒接触池达到消毒处理，出水才得以排放。
此法有除磷脱氮效果难于进一步提高以及有污泥释放磷的现象等缺点。
该工艺流程如图2-2所示：2.2.3 MBR法（膜生物反应器法）MBR 工艺分为浸没式膜生物反应器和外置式膜生物反应器两种。
外置式MBR 膜通量较高，膜组件易于清洗维护，但能耗较高；浸没式MBR的能耗低，但清洗维护困难。
应根据污水的性质、浓度、水量选择MBR 的型式。
对于不易产生膜污堵的污水或水量小的污水，宜采用浸没式膜生物反应器。
且以脱氮为主的MBR法污水处理，该工艺流程如图2-3所示：综合以上，由于MBR是一种将膜分离技术与传统污水生物处理工艺有机结合的新型高效污水处理与回用工艺。
这种集成式组合新工艺把生物反应器的生物降解作用和膜的高效分离技术融于一体，具有出水水质好且稳定、处理负荷高、装置占地面积小，产泥量小、运行管理方便、灵活等优点，故可选用MBR法，进行污水的处理。
第三章生活污水处理构筑物的设计计算3.1 中格栅的设计计算3.1.1 设计说明格栅由一组平行的金属栅条或筛网制成，安装在废水渠道的进口处，用于截留较大的悬浮物或漂浮物，主要对水泵起保护作用，另外可减轻后续处理构筑物的处理负荷。
格栅对悬浮固体物的去除率为5％~10％。
3.1.2设计参数取中格栅：栅条间隙b=15mm ； 栅前水深h=0.4m ；过栅流速v=0.8m/s ； 安装倾角α=60°；设计流量Q=10000m 3/d=0.116m 3/s ，K 取1.57； 则Q max =10000×1.57=15700m 3/d=0.182m 3/s ； 对悬浮物的去除率取7％。
3.1.3 设计计算格栅计算简图如图3-1所示。
栅条间隙数计算公式如下：bhvQ n αsin max =式中：Q max —— 设计流量，m3/s ；α—— 安装倾角，度，取α=60°； b —— 栅条间隙，m ，取b=0.015m ； h —— 栅前水深，m ，取h=0.4m ； v —— 过栅流速，m/s ，取v=0.8m/s ；n —— 栅条间隙数，个；28.358.04.0015.060sin 182.0=⨯⨯︒⨯=n 个，取36个3.1.3.2 栅槽的有效宽度（B ）bn n S B +-=)1(式中：s —— 格条宽度，m ； n —— 格条间隙数，个； B —— 栅条间隙，m 。
B=0.01×（36－1）＋0.015×36=0.89m 。
3.1.3.3 进水渠渐宽部分长度（l 1）设进水渠道内流速为0.8m/s ，则进水渠道宽度为m vh Q B 56.04.08.0182.0max 1=⨯==， 渐宽部分展开角α1=20°。
则：111tan 2αB B l -=式中：B ——栅槽宽度，m ； B 1——进水渠道宽度，m ； α1——进水渠展开角，度。
m l 45.020tan 256.089.01=︒-=3.1.3.4 栅槽与出水渠道连接处的渐宽部分长度（l 2） 栅槽与出水渠道连接处的渐窄部分长度为：m l l 23.0245.0212===3.1.3.5 过栅水头损失（h 1）取k=3，β=1.79（栅条断面为圆形），v=0.8m/s 。
αβsin 2)(2341gv b s k h =式中：k ——系数，水头损失增大倍数； β——系数，与断面形状有关； S ——栅条宽度，m ；b ——栅条净隙，m ； v ——过栅流速，m/s ； α——格栅安装倾角，度。
m h 09.060sin 8.92)8.0()015.001.0(79.132341=︒⨯⨯⨯⨯=3.1.3.6 栅槽总高度（H ） 取栅前水深渠道超高h 2=0.3m ， 栅前槽高H 1=h+h 2=0.4+0.3=0.7m ，则总高度H=h+h 1+h 2=0.4+0.09+0.3=0.79m 。
3.1.3.7 栅槽总长度（L ） 栅槽总长度为：m H l l L 58.260tan 7.00.15.023.045.060tan 0.15.0121=︒++++=︒++++=3.1.3.8 每日栅渣量（W ）取W 1=0.05m 3/103m 3，K z =1.57，则：zK W Q W 1000864001max ⨯⨯=式中：Q max ——设计流量，m 3/s ；W1——栅渣量（m 3/103m 3 污水）；d m W /5.057.110008640005.0182.03=⨯⨯⨯=采用机械清渣。
3.2 污水提升泵房的计算污水总泵站接纳来自整个城市排水管网来的所有污水，其任务是将这些污水抽送到污水处理厂，以利于处理厂各构筑物的设置。
因采用城市污水与雨水分流制，故本设计仅对城市污水排水系统的泵站进行设计。
3.2.1 泵站设计的原则1.污水泵站集水池的容积不应小于最大一台泵5min 的出水量，如水泵机组为自动控制时，每小时开动水泵不得超过六次。
2.集水池池底应设集水坑，倾向坑的坡度不宜小于1%。
3.水泵吸水管设计流速宜为0.7~0.5m/s ，出水管流速宜为0.8~2.5m/s 3.2.2 设计说明污水经提升后进入细格栅，然后自流通过沉砂池、超细格栅、缺氧-好氧/膜组器、再由真空泵房进接触池，最后由水管道排出或回用。
3.2.3设计计算污水提升前水位-5.00m （即泵站吸水池最低水位），提升后水位为 5.00m （即细格栅前水面标高）。
所以，提升净扬程Z=5.00-(-5.00)=10.00m ； 根据经验，水泵水头损失选2.00m ； 从而所需水泵的扬程H=Z+h=12.00。
3.2.4选泵3.3细格栅的设计计算 3.3.1设计说明污水经过提升泵房提升后，进入细格栅间，除去较为细小的杂质颗粒便于后续处理工艺的进行。
3.3.2 设计参数取细格栅；栅条间隙b =5mm ，栅前水深h=0.4m ， 过栅流速为0.8m/s ，栅条宽度S=0.01m ， 栅前渠道超高h 2=0.3m ，安装倾角α=60°， 设置两组格栅，则Q max =0.182091.02182.0max ==Q m 3/s 对悬浮物的去除率取15％。
3.3.3 设计计算 格栅计算简图栅条间隙数如下：bhvQ n αsin max =式中：Q max ——设计流量，m 3/s ； α——格栅安装倾角，度； b ——栅条间隙，m ； h ——栅前水深，m ； v ——过栅流速，m/s 。
538.04.0005.060sin 091.0=⨯⨯︒⨯=n设2组格栅，每组细格栅的间隙数为53个。
3.3.3.2 栅槽的有效宽度（B ）bn n S B +-=)1(式中：s —— 格条宽度， m ； n —— 格条间隙数，个； e —— 栅条间隙， m 。
m B 79.053005.0)153(01.0=⨯+-=3.3.3.3进水渠道渐宽部分的长度（l 1）111tan 2αB B l -=式中:1l —— 进水渠道渐宽部分长度； 1α—— 渐宽处角度，度； B —— 栅槽宽度； B 1—— 进水渠宽；取m vh Q B 28.04.08.0091.0max 1=⨯==， m l 7.020tan 228.079.01=︒-=3.3.3.4 进水渠道渐窄部分的长度计算m l l 35.027.0212===3.3.3.5 过栅水头损失取k=3，β=1.79（栅条断面为圆形），v=0.8m/s 。
αβsin 22341g vb s k h ⎪⎭⎫ ⎝⎛= 式中：k —— 系数，水头损失；β—— 系数，与断面形状有关； S —— 栅条宽度， m ； b —— 栅条净隙， m ； v —— 过栅流速， m/s ； α—— 格栅安装倾角。
m h 38.060sin 8.92)8.0()005.001.0(79.132341=︒⨯⨯⨯⨯=3.1.3.6 栅槽总高度（H ） 取栅前水深渠道超高h 2=0.3m ，栅前槽高H 1=h+h 2=0.4+0.3=0.7m ，则总高度H=h+h 1+h 2=0.4+0.38+0.3=1.08m 。
