天行2.5D影像测量仪操作指导书[模板]
影像测量仪操作指导书
影像测量仪操作指导书操作指导书1、操作指导书目的本操作指导书旨在为使用影像测量仪的人员提供详细的操作指南，以确保正确操作仪器，获取准确的测量结果。
2、影像测量仪简介影像测量仪是一种高精度的测量设备，通过图像分析技术来测量物体的形状、尺寸和位置。
其主要组成部分包括相机、光源、投射屏幕和图像处理软件。
3、设备准备3.1 确保影像测量仪所需要的电源充足并正常供应。
3.2 检查仪器是否处于水平状态。
3.3 清理相机镜头和投射屏幕，保持其干净清晰。
3.4 打开仪器电源并启动图像处理软件。
4、校准影像测量仪4.1 在进行测量之前，需要对影像测量仪进行校准。
4.2 根据校准工具的操作指南，进行仪器的校准调整。
4.3 校准过程中需确保校准仪器的稳定和准确。
5、测量对象设置5.1 在投射屏幕上放置测量对象，并确保其固定稳定。
5.2 调整相机的焦距和光源的亮度，以获得清晰的图像。
5.3 将测量对象在投射屏幕上对准测量标尺，并设定测量基准。
6、图像处理与测量6.1 在图像处理软件中，打开相机捕捉到的图像。
6.2 使用软件中提供的测量工具，对测量对象进行测量。
6.3 根据测量要求，选择合适的测量参数并进行测量操作。
6.4 根据测量结果，记录测量数值并进行数据处理和分析。
7、保存与报告7.1 将测量结果保存至合适的文件夹，并确保文件保存完整。
7.2 根据需要，测量结果报告，并包含必要的图表和数据。
7.3 打印或导出报告，以便于查阅和提供给相关人员。
8、维护与保养8.1 定期检查影像测量仪的光源和相机，确保其正常工作。
8.2 清洁相机镜头、投射屏幕和光源，以保持影像质量和测量精度。
8.3 避免将影像测量仪暴露在潮湿、灰尘和剧烈震动的环境中。
9、故障排除9.1 如果出现测量结果异常或仪器故障，请首先检查设备的电源和连接线是否正常。
9.2 检查设备是否经过正确的校准，如未校准，请进行校准操作。
9.3 如果问题仍然存在，请联系相关维修人员进行故障排查和修复。
2.5D影像测量仪操作规范
管理体系文件
A0
/
2020.9.2
初版发行
版次
修订页次
实施日期
修改简记
制定
Prepared
日期
Date
部门审核Checked
日期
Date
体系审核
Checked
日期
Date
批准
Approved
日期
Date
1.目的
使操作人员了解仪器之正确操作使用方法,延长其使用寿命,维持仪器之精度,减少仪器之损坏,从而保证产品品质
6.1.7 读数:在“Result”(即结果窗口)中，可获得相关的量测数据结果.
6.1.8 保存与读取:开启“档案”菜单，从中选择“储存档案”后弹出的对话框中，输入
文件名，点击<存档>按钮，保存数据；类似，读取数据只需从“档案”菜单中选择
“开启档案”后，选择所需数据的文件名，点击<开启>按钮即可.
6.2 保养
影像测量仪几乎全能测量，例如电路板上的线路铜箔尺寸、IC电路等.当被测物体是黑色塑胶、橡胶时，也能轻易测量尺寸.
4.3Z轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影像测量仪就可做Z轴测量，如
测量工作的台阶高度、暗孔深度，测量时使用表面光测量.
5.职责
品质部负责该仪器的操作维护及其保养
6.作业程序
6.2.1 清理工作台面,保持工作区域干净、整齐
6.2.2 滑轨定轻插光学零件表面,以防灰尘堆积
7.记录表单
测量仪器点检表
6.1使用方法
6.1.1 插上电源,电压为220V.
6.1.2 打开电源开关,开启轮廓光或表面光开关.
6.1.3 开启量测软件，须选择人工判别模式进行量测.

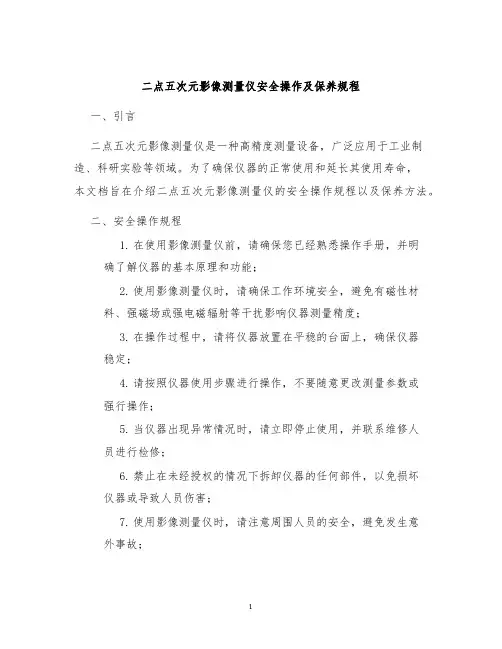

二点五次元影像测量仪安全操作及保养规程
二点五次元影像测量仪安全操作及保养规程一、引言二点五次元影像测量仪是一种高精度测量设备，广泛应用于工业制造、科研实验等领域。
为了确保仪器的正常使用和延长其使用寿命，本文档旨在介绍二点五次元影像测量仪的安全操作规程以及保养方法。
二、安全操作规程1.在使用影像测量仪前，请确保您已经熟悉操作手册，并明确了解仪器的基本原理和功能；2.使用影像测量仪时，请确保工作环境安全，避免有磁性材料、强磁场或强电磁辐射等干扰影响仪器测量精度；3.在操作过程中，请将仪器放置在平稳的台面上，确保仪器稳定；4.请按照仪器使用步骤进行操作，不要随意更改测量参数或强行操作；5.当仪器出现异常情况时，请立即停止使用，并联系维修人员进行检修；6.禁止在未经授权的情况下拆卸仪器的任何部件，以免损坏仪器或导致人员伤害；7.使用影像测量仪时，请注意周围人员的安全，避免发生意外事故；8.使用影像测量仪时，请确保仪器与计算机的连接稳定，以免数据丢失或测量结果不准确。
三、保养规程1.在使用完毕后，请将仪器进行清洁，用柔软干净的布擦拭仪器外壳和触摸屏，不要使用腐蚀性或磨蚀性物质；2.定期检查仪器的电源线、数据线等连接线，确保连接牢固；3.保持影像测量仪通风良好，避免长时间运行导致仪器过热；4.定期检查仪器光源的工作情况，如有问题及时更换；5.定期进行仪器的校准和调整，确保测量精度；6.仪器长期不用时，请保持仪器干燥，并储存于干燥、通风良好的地方；7.定期进行仪器的维护保养，如更换零部件等，请联系售后服务；8.在不使用仪器时，请将其关闭，确保仪器得到充分的休息。
四、总结本文档介绍了二点五次元影像测量仪的安全操作规程及保养规程，提醒用户在使用仪器时遵守相关规定，并定期对仪器进行保养维护，以确保仪器的正常运行和延长其使用寿命。
希望用户在使用过程中能够严格按照操作规程进行操作，做到安全第一，以提高工作效率和保障人员安全。
以上是针对二点五次元影像测量仪的安全操作及保养规程的详细介绍，如有任何疑问或需要进一步了解，请及时联系我们的售后服务部门。
天准全自动影像测量仪培训教程作业指导书打印版
全自动影像测量仪作业指导书注意事项工件需在恒温20℃ ±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。
但测量前必须在入检测室后15—30分钟后测量。
测量时由于行程关系，人须距离机器0.5米以外。
因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。
准备工作1. 将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。
2. 将测量平台擦拭干净，不得有灰尘油污。
3. 将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。
调整摆放位置，确保在测量仪可测范围内。
测量开始1. 首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。
期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。
同时可打开计算机。
2. 设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3. 光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。
4. 测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。
测量界面介绍：光源控制区：几何测量区：5. 建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。
）6. 几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。
根据要测量的要素，合理安排好测量步骤。
提取基元时，左键选点，右键提取结束。
7. 基元的复制：需在坐标系中进行，选中想要复制的基元，单击右键，在弹出的对话框中选复制基元，弹出对话框中有四种复制方法，我们常用的为旋转复制。
影像测量仪作业指导书
影像测量仪作业指导书第一篇：影像测量仪作业指导书一、引言影像测量仪是一种广泛应用于各行各业的现代测量设备。
它通过采集和分析影像信息，实现对物体尺寸、形状和表面特征等进行快速和精确的测量。
本指导书旨在介绍影像测量仪的基本原理和使用方法，帮助读者正确使用和操作该设备。
二、影像测量仪的原理影像测量仪主要基于数字影像处理技术和计算机视觉算法。
当物体被测量时，影像测量仪会拍摄一系列图像，并通过图像处理软件提取和分析图像中的特征点和边缘等信息，进而计算出物体的尺寸和形状。
具体的原理包括：1. 图像采集：影像测量仪通过镜头和光源将物体的图像转换为数字图像。
在采集过程中，需要注意光照均匀、观察角度合适等因素，以确保获取到清晰的图像。
2. 特征提取：通过图像处理软件，影像测量仪能够自动提取图像中的特征点、边缘等特征。
这些特征点和边缘可以用来计算物体的尺寸和形状。
3. 测量分析：基于提取的特征信息，影像测量仪可以进行测量分析。
它能够实现诸如长度、宽度、高度、角度、曲率等多种测量功能，且测量结果具有高精度和可重复性。
三、影像测量仪的使用方法为了正确使用影像测量仪，以下是一些基本的使用方法和操作步骤：1. 准备工作：首先，将影像测量仪放置在稳定的工作台上，并连接电源。
在使用之前，先进行设备的校准和调试工作，确保其正常运行。
2. 选择测量模式：根据实际需求，选择合适的测量模式。
常见的测量模式有点测量、线测量、圆测量、角度测量等，用户可以根据实际测量任务进行选择。
3. 设置测量参数：根据被测物体的特性和测量要求，设定合适的测量参数。
例如，选择适当的曝光时间、对焦位置、分辨率等。
4. 进行测量：将待测物体放置在影像测量仪的视野范围内，并进行测量。
在测量过程中，需要保持物体的稳定，并避免光线干扰和震动等因素。
5. 分析测量结果：完成测量后，使用影像测量仪提供的图像处理软件进行数据处理和结果分析。
可以通过软件提供的功能，测量物体的尺寸、形状、缺陷等，并生成报告。
2.5D影像测量仪操作规范
6.1.8 保存与读取:开启“档案”菜单，从中选择“储存档案”后弹出的对话框中，输入
文件名，点击<存档>按钮，保存数据；类似，读取数据只需从“档案”菜单中选择
“开启档案”后，选择所需数据的文件名，点击<开启>按钮即可.
6.2 保养
影像测量仪几乎全能测量，例如电路板上的线路铜箔尺寸、IC电路等.当被测物体是黑色塑胶、橡胶时，也能轻易测量尺寸.
4.3Z轴测量：当配上高倍物镜、有足够瞄准与定位精度时，影像测量仪就可做Z轴测量，如
测量工作的台阶高度、暗孔深度，测量时使用表面光测量.
5.职责
品质部负责该仪器的操作维护及其保养
6.作业程序
XXXXX有限公司
管理体系文件
A0
/
2020.9.2
初版发行
版次
修订页次
实施日期
修改简记
制定
Prepared
日期
Date
部门审核Checked
日期
Date
体系审核
Checked
日期
Date
批准
Approved
日期
Date
1.目的
使操作人员了解仪器之正确操作使用方法,延长其使用寿命,维持仪器之精度,减少仪器之损坏,从而保证产品品质
6.2.1 清理工作台面,保持工作区域干净、整齐
6.2.2 滑轨定时涂加润滑油,保持滑动顺畅
6.2.3 使用镜头纸轻插光学零件表面,以防灰尘堆积
7.记录表单
测量仪器点检表
6.1.5 量测时从软件“量测”菜单中，根据实际需要选择“点、线、圆、弧、椭圆、矩形、角度、距离”的量测元素，采用十字线寻边采点的方式进行量测.
影像测量仪作业指导书
全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。
但测量前必须在入检测室后15—30分钟后测量。
测量时由于行程关系，人须距离机器0.5米以外。
因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。
准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。
2.将测量平台擦拭干净，不得有灰尘油污。
3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。
调整摆放位置，确保在测量仪可测范围内。
测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。
期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。
同时可打开计算机。
2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。
4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。
测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。
）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。
2.5次元用户操作手册
2.5次元简易操作手册The user easy operation manual重要提示：1、当测量工作结束时，请把机台归原位，并用防尘罩盖好，这可延长机器的使用寿命；2、不要用湿毛巾之类物品擦拭仪器。
1目前，公司主要产品有：2D、3D影像测量仪；半自动影像测量仪；电动影像测量仪；CNC全自动影像测量仪及导轨、工作台等。
广泛由于机械、模具、塑胶、橡胶、PCB、菲林、电子、电器、航空、汽车、钟表、齿轮、光学元件等行业的产品开发、设计，半成品、成品检测，零部件测绘领域，能大幅度降低工作强度，提高工作效率。
2.启动软件运行影像测量软件步骤：1.从桌面双击图标启动2.“开始”→“程序”→“科溯源”→“KSY应用程序”启动。
3.进入软件界面，如左图：3.软件界面本章分为主菜单、工具栏、状态栏和各窗口的介绍3.1菜单介绍3.1.1文件3.1.2编辑3.1.3绘图3.1.4组合3.1.5标注3.1.6测量3.1.7形位公差3.1.8参数设置3.1.9 CNC设置3.1.10 影像3.1.11坐标设置3.1.12地图3.2工具条3.3状态栏状态栏显示当前直角坐标和极坐标值、十字线显示/隐藏开关、亚像素状态、鼠标捕捉状态、批次公差、系统状态及当前日期。
鼠标放在十字线显示/隐藏开关上双击鼠标就能切换显示或者隐藏十字线，同样的，能在状态栏中操作的还有亚像素测量、去毛边点开关、鼠标捕捉等。
3.4窗口介绍3.4.1图元窗口显示所有测量、绘制、组合及打开文件所生成的图元形元素。
绘制、编辑、标注及组合等操作可以直接在此窗口中进行。
并且通过滚动鼠标中键可进行视图的局部放大缩小操作，方便快捷。
与图元窗口关联的工具（该组工具也适用于地图窗口）有：3.4.2地图窗口将工件拍成地图，然后使用打开地图测量方法实现无仪器的测量，大大方便老板们对生产质量的检测。
I手动拼图：按空格键拍一幅小地图，影像窗口有指示下一幅地图位置的标志，地图拍完后按回车，一幅完整的地图将显示在地图窗口。
天行2.5D影像测量仪操作指导书[模板]
![天行2.5D影像测量仪操作指导书[模板]](https://img.taocdn.com/s3/m/8b48492f4028915f814dc265.png)
文件名称天行2.5D影像测量仪操作指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处级干部适用范围公司标准角色操作人员对应的流程/规范文件名称无1. 目的规范天行2.5D影像测量仪的正确使用、维护及保养性能,提高公司产品质量,使测量员能熟练掌握仪器的使用操作步骤,保证产品尺寸的准确性。
2. 概述介绍天行2.5D影像测量仪的各项功能及使用方法，统一操作员的操作手法。
3. 术语名称定义2.5D影像测量仪通过光学投影和计算机数据采集来准确评价工件形状和位置公差的测量设备4. 操作说明4.1设备图片及保养物品设备图片操作盒保养使用的无尘布及工业酒精4.2技术参数4.2.1技术规格1）测量范围：X=400mm Y=300mm Z=200mm。
4.2.2技术指标1）影像摄取系统：天行黑白高清相机。
2）分辨率：双方波分辨率 0.001mm。
3）重复精度：X,Y≤2um。
4）测量精度：X,y=0.003+(L/200)/10005）光源照明系统：轮廓光（白色圆形LED），同轴光（LED），环光（白色8向32位）。
6）光学镜头：自动变倍。
7）影像放大倍率：37X～203X。
4.2.3机械特性1）玻璃承重：≤35kg。
2）最高运行速度：X,Y=300mm/s Z=200mm/s。
3）最高加速度：1000mm/s2。
4）控制系统：全自动CNC控制系统5）驱动系统：三轴程控:三轴交流伺服马达，高精密级滑轨与光杆驱动。
6）电脑配置：DELL Precison tower 3620 黑色 I3 1TG\4G\DVD 光驱，DELL E2417H 24英寸显示器（图像专业级）（实际配置以出厂为准，不低于此配置）。
4.3软件操作4.3.1启动软件1)双击桌面图标启动量测软件将出现如下所示的主界面，会弹出【是否需要回机械原点】对话框，单击【开始】按钮，机台将会移动到机械原点；即启动测量软件。
2.5D影像测试仪操作指导书
1.目的规范操作员正确操作，减少事故发生率，确保产品符合要求。
2.范围：适用于影像测试仪的使用与保养。
3.操作步骤：3.1 影像仪外型图（如图一）图一3.2 打开电源开关并且测试仪的电脑、显示器开机；3.3 在显示器“桌面”上，选中测试软件图标点击鼠标右键，以“管理员身份运行”，打开软件；3.4 进入测试系统（如图二）；图二3.5 将校正镜片放于测试台面的镜头正下方（如图三），且设定好镜头放大倍率（0.7-4.5）（如图四）；图三图四3.6 调节光线及X、Y、Z轴调节伐（如图五），使镜片中的圆（Ф1.0/2.5）显示最居中、最清晰（如图六）；Z轴：镜头调节伐Y轴：纵向调节伐X轴：横向调节伐图五图六3.7 各功能键介绍：3.7.1 各按键功能：鼠标移至相关功能键位置时，会显示各按键的功能。
选中后，按键会凹下去（如图七）；图七3.7.2 测试结果显示值设置：鼠标选中测试圆“C1”右击，再选中“显示设置”，按显示需要选显示内容，再“确认”（如图八）；图八3.7.3 测试时，删除前面的步骤：按键盘的ESC键一次，删除前一步；3.7.4 整个测试页面清理：点击“新开工件程序”（如图九）。
图九3.8 测试前，先进行像素校正：3.8.1 将鼠标移至影像显示区内，点击鼠标右键，选中“像素校正”（如图十）；3.8.2 鼠标移至圆内且点击左键，输入测试圆的直径（1.0/2.5），再“确定”（如图十一）；图十图十一3.8.3 输入镜头放大倍率（0.7-4.5），再“确定”（如图十二）；3.8.4 鼠标移至绿色圆边上且双击左键，测出圆的直径（要求测试误差为±0.003mm），校正完成（如图十三）。
图十二图十三3.9 圆的测量：3.9.1 测量小于屏幕的圆：3.9.1.1 将待测圆调至显示最清晰；3.9.1.2 选中测试圆的方式：采点测量圆、圆寻边（如图十四）；显示圆边均匀取点，取完点后测试数据自动弹出（如图十五）；图十四图十五（2）圆寻边测量圆：选中“圆寻边”功能键，再在圆内点击鼠标左键，显示出双红圆，将测量圆调至两红圆之间，再双击鼠标左键，得出测量数据（如图十六）；图十六3.9.2 测量大于屏幕的圆：3.9.2.1 将待测的边调至最清晰；3.9.2.2 选中“测量超过屏幕的圆”功能键（如十七），在待测圆的边按顺序取三点成线并双击鼠标左键，再移动待测圆，依次均匀测量其它边（至少取3边；取边数越多，测量值越准确），点击“计算结果”，得出测量数据（如图十八）；图十八图十七3.10 测量距离：3.10.1 将待测的边调至最清晰；序进行取线（如图十九）；直线寻边工具：在直线的一边取两点，再向另一边拉至直线在起始框内，再双击鼠标左键（如图二十）；图十九图二十3.10.3 再取点，再同时点线L1、P1进行“构造距离”，测试得点到线之间距离。
影像测量仪(2.5次元)操作指导书
≤(3+L/200)um
测试条件
1、周围环境不得有过大之振动。
2、室温保持在20-25℃之间。
对测试样品的要求
测试样品最大尺寸不得超过以下规定：
长L:200mm 宽W: 高T:150mm
操作步骤
1.打开测绘仪主机电源控制开关,底部光源控制开关和表面光源控制开关调节归零。
2.启动电脑，待程序稳定后打开测绘仪（DTV2.5T）软件进入测量系统。调节底部光源控制开关亮度。
2.不能测量超出规定最大尺寸，如超出规定最大尺寸直接影响测试结果。
3.每次操作后将机台整理干净，盖上塑料布。
4.本台仪器电脑内部软件禁止删改，如进行删改会直接影响仪器正常运作，最终导致无法运行。
5.本仪器机台上不得放置超过5Kg物件，以免影响测试精度。
批准
审核
编写
3.把“标准件”放置到工作台，与光源镜头垂直，选择“黑色圆点”图像，调整探头与标准件的距离（目视观察清晰为准）
4.校准调试，选择软件菜单“工具”进入之后选择“自动取比例尺”首先把圆形放在实线左边，圆心并经过X轴，左键单击确定；其次把圆形放在实线右边，圆心并经过X轴，左键单击确定；再次把圆形放在实线上方，圆心并经过Y轴，左键单击确定；最后把圆形放在实线下方，圆心并经过Y轴，左键单击确定.校准完成后标准圆的误差在±3μm范围之内为合格，如测试不合格按以上步骤重新校准。
XX有限公司
编 号
XX
版 次
A/0
2.5次元影像测量仪
页 码
1
生效日期
XX
项目
具 体 内 容
检测内容
1.适用于普通测量工具无法测量绘制的尺寸标定，如尺寸微小、不规则、畸形，重叠的工件。
影像测量仪作业指导书
XXX有限公司影像测量仪作业指导书1、目的使测量员能熟练掌握仪器的使用操作步骤。
2、范围设备名称：影像测量仪,型号：YF-4030 , XYZ轴行程400*300*30Omm。
3、术语和定义略4、职责测量员严格按照作业指导书操作使用仪器与日常保养5、工作流程和内容5.1 仪器介绍①Y向手轮，②倍数调节钮，③变焦距镜头，④Z向手轮，⑤坡璃载物台,⑥X向手轮，⑦底光源调节钮，⑧上光源调节钮，⑨电源开关。
详见使用说明书。
5.2.1 测量的工具栏，如下图，包括测量点，直线，圆，弧，椭圆，矩形，槽型，圆环，曲线等5.2.2 点的寻边工具a、十字线中心采单点：通过脚踏开关，或按SPACE键采集，十字线中心采点。
A鼠标采点：在影像上单击鼠标左键采点G对焦点：得到自动对焦的点d、鼠标自动采点：即自动在鼠标附件找到一个工件的边缘点。
A直线采点：按住左键不放，拉出直线，按SPACE键或双击鼠标采点。
工方型框取点：得到所框选范围内的点。
g、放大采点：在影像放大窗口，单击鼠标左键采点。
氏测量最高点：点击左键三下，按SPACE键或双击左耀采点。
5.2.3 直线和圆的寻边工具a、采点测量直线：用鼠标或十字线瞄准采点测量。
A直线寻边工具：点击左键三下，按SPACE键或双击左键采点。
C,测量超过屏幕的线：分段测量超过屏幕的直线，按Enter 键或计算按钮结束。
d 、采点测量圆：用鼠标或十字线瞄准采点测量。
A 圆寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。
t 测量超过屏幕的圆：分段测量超过屏幕的圆，按Enter 键或计算按钮结束。
g 、鼠标单击测量圆：用鼠标左键在要测量的圆的内部单击一下，即可以测量出圆来。
卜 框选测量多圆：在影像窗口拉出一个矩形框，然后松开鼠标，即在框内的所有圆都 会测量出来。
5.2.4 弧，椭圆，矩形测量工具00:⑥@ © E3 —I~~~I~~1~l -1~~……「一」一厂a 、采点测量弧：用鼠标或十字线瞄准采点测量A 弧寻边工具：点击左键三下（或按住左键不放，移动鼠标），按SPACE 键或双击左 键采点。
影像测量仪操作指导书
影像测量仪操作指导书影像测量仪操作指导书1.概述1.1 本文档的目的本文档旨在提供关于影像测量仪的详细操作指导，以帮助操作人员正确、高效地使用该设备。
1.2 读者对象本操作指导书适用于对影像测量仪不熟悉或者初次接触该设备的操作人员。
2.仪器介绍2.1 仪器外观及组成影像测量仪通常由以下部分组成：●仪器主体（包括显示屏、控制面板等）●相机模块（接收影像并进行测量）●移动平台（用于放置待测物体）2.2 仪器原理影像测量仪利用相机模块接收物体的影像，并通过计算机算法进行图像处理和测量，从而得到准确的尺寸、角度等测量结果。
3.准备工作3.1 开机与关机●按下电源按钮，等待仪器启动完成。
●关机时，按下电源按钮并确认关闭流程完成后，断开电源。
3.2 连接外部设备根据需要，将影像测量仪与计算机、打印机、存储设备等外部设备连接，确保正常的数据传输和输出功能。
4.操作指导4.1 操作界面影像测量仪的操作界面通常分为以下几个部分：●主菜单栏：提供各项功能操作的入口。
●影像显示区域：显示待测物体的影像。
●测量参数设置区域：设置测量参数，如单位、精度等。
●测量结果显示区域：显示测量结果。
●其他辅助工具栏：提供辅助功能操作的入口。
4.2 测量流程一般的影像测量仪操作流程如下：●1）启动按钮，打开影像测量仪软件。
●2）将待测物体放置在移动平台上，并调整位置和角度，使其适配影像测量仪的拍摄范围。
●3）拍摄按钮，仪器会自动拍摄物体的影像。
●4）根据需要，在影像上设置测量区域。
●5）测量按钮，仪器会进行图像处理和测量计算。
●6）测量结果将显示在测量结果显示区域。
●7）根据需要，可以进行结果输出、存储等操作。
●8）完成测量后，关闭按钮，关闭影像测量仪软件。
5.注意事项5.1 操作环境为确保正常的测量精度和结果可靠性，请在以下环境中操作影像测量仪：●温度.20℃●25℃●湿度.40% ●60%●光照：均匀、稳定的光照环境5.2 清洁与维护经常保持影像测量仪的清洁，并定期进行维护：●使用柔软的布清洁外部表面，避免使用硬物品刮擦。
2.5次元影像仪测量操作规范(图文示范)
2.5次元影像仪测量操作规范文件编号：TC--WI-004版本/版次：A1版制订单位：品保课生效日期：2019.4.15核准：审查：制定：2.5次元操作规范文件编号TC--WI-004版 本 A/0页 次4/1一、 操作程序：1. 检查两个反光灯是否关至最暗位置，并打开电源开关。
2. 按程序启动计算机。
3. 打开显示屏幕和主体电源开关。
4. 启动2.5次元量测系统。
5. 将被测物放置于玻璃平台上并调节反光灯使之到合适位置。
6. 调节放大倍数和清晰度使被测物达到最清晰状态。
7. 参照2.5次元量测说明书进行量测。
8. 量测完后，先将两个反光灯关到最暗位置,然后按逆时针顺序关机。
9. 清洁玻璃平台,并带走所测之物件。
注意:在中间停止量测时，务必要将两个反光灯关至最暗位置,以免损坏。
二﹑仪器图示显示屏幕电源开关 反光灯开关 清晰度调节螺杆 X 轴调节螺杆 控制器三、操作过程1.首先打开主机，打开计算机主机，开机到桌面，并打开软件到界面。
2.打开试品平台投影灯罩(冷光源)，操作与投影仪相近。
3.除深度测量外，试品摆放要求以调节放大到清晰可见局部轮廓投影为止。
4.对长度而言，欲测量X(或Y 或Z)轴向的长度，只须对平行的X(或Y 或Z)轴向归零(鼠标点击图标X/Y/Z)即可,对深度测量也适用，如果没有平行，可对试品载体平台旋转,直到平行为止。
5对弧度﹑角度,﹑圆度等测量，以点击相应的图标，然后依次选择点数,点击执行图标即可(或回车键),如角度在两边连续选中两点,然后回车或按执行即可。
核 准审 核制 作玻璃平台Y 轴调节螺杆镜 头放大倍数调节2.5次元操作规范文件编号 TC-WI-004版 本A/0页数 4/26.深度测量，试品深度结构朝上(不要求投影可见),处于Z 轴平行，先将控制器冷光源辉度调到最大，然后放大试品，直到表面的显微结构清晰为止(上限),将Z 轴归零，然后将控制器冷光源调节到最暗，在此背景下寻找深度中的另一个平面(下限)，接着将冷光源辉度调到最大，在此情形下寻找试品表面显微结构，读数轴Z 坐标值即是深度,一般地，测量哪个尺寸就将哪个坐标轴(X/Y/Z)归零。
影像测量仪操作规程操作规程
影像测量仪操作规程操作规程影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。
二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。
这样才可以保持及其原有的精度和延长机器的使用寿命。
1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。
2.仪器使用完毕，工作面应随时整理干净，清理样品。
3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。
5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。
6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。
自行拆卸造成仪器故障或精度降低，不予保修范围。
7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。
否则，会产生错误的测量结果。
8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。
不正确的接插，轻则影响仪器功能，重则可能损坏系统。
影像测量仪作业指导书模板
作业指导书编号
部门体系技术部检验影像测量仪作业指导书
版次
一、目的：使操作员能熟练掌握影像测量仪器的操作步骤及方法。
二、适用：适用于本公司二次元影像检测仪。
三、步骤：
3.1操作步骤
3.1.1开机
3.1.2开起电脑
3.1.3打开运用软件
3.1.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
3.1.5角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。
3.1.6平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
四、关机
4.1观察数显表有无异常现象，如有异常现象应产即切断电源。
4.2关闭投影机上的灯后，按下”POWER”键后关闭电源开关。
3
制定审核批准
2
1
改订年月日改订内容
制定。
M2.5D影像测量仪作业指导书
M2.5D影像测量仪作业指导书
版次: A/1
建立日期:
2016/4/5
修订日期:
4 设备：
4.1 设备整体
4.2 仪器界面介绍5 菜单栏说明
萍乡市三善机电有限公司
M2.5D影像测量仪作业指导书
PSS-S-QJ-019
文件标题:文件编号:
1 目的:规范影像测量仪的正确使用、维护及保养性能.提高公司产品质量。
使检验人员能熟练掌握仪器的使用操作步骤、规范等明确化。
3 职责:操作员按正常操作步骤使用,负责机器维护及保养,并填写点检及保养记录表。
2.1 适合设备M2.5D影像测量仪,型号：VMDSY-SFQ120CNC 2.
2 操作人员,仅<量测设备使用权限>中指定的授限人员使用.
2 范围:
菜单窗口
视频窗口
绘图工具
测量比例
绘图方式
量测单元
判定结果
量测数据
量测图形窗
光栅坐标窗口
程式操作键
1#(Z)影像
2#(X)影像窗
缩放按钮
第1页，共14页。
天准全自动影像测量仪培训教程作业指导书打印版
全自动影像测量仪作业指导书注意事项工件需在恒温20℃±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。
但测量前必须在入检测室后15—30分钟后测量。
测量时由于行程关系，人须距离机器0.5米以外。
因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。
准备工作1.将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。
2.将测量平台擦拭干净，不得有灰尘油污。
3.将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。
调整摆放位置，确保在测量仪可测范围内。
测量开始1.首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。
期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。
同时可打开计算机。
2.设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3.光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。
4.测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。
测量界面介绍：光源控制区：几何测量区：4. 底光源（当四边方框变成蓝色时，表示选中）1.上光源(当大圆变成蓝色时，表示选中)2.同轴光（当内部小圆变成蓝色时，表示选中）3.光源亮度调节5.建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。
）6.几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。
2.5D使用说明SOP034
公司名称 文件编号
上海旭虹精密制造有限公司 Q/XH3/SOP034 版本号
文件名称 A0 次 页码
2.5D 使用 2.5D 投影机于使用期間能維持其精密度與准確度。 2﹑適用范圍﹕ 本文件适用 2.5D 投影机。 3﹑權責單位﹕ 质量部:(1)由专门之仪器管理者,负责管理。 (2)品管单位负责督导职责。 4﹑作業內容: 4.1 检查电源是否通电，再打开电源开关。 4.2 先打开 2.5D 的主机，再打开 2.5D 电源。 4.3 将被测物置二距投影机较近之位置（视需要准备定位块） 。 4.4 量测： 4.4.1 尺寸测量 4.4. 1.1 打开数据显示器并打开亮度开关。 4.4. 1.2 将量测物置于被没镜上(连同定块),视位置大小放于正对焦距中心。 4.4.1. 3 调整焦距大小,使被测物在显示镜上清晰为止,找出量测基准面。 4.4. 1.4 根据被测尺寸要求高整左右(X 轴)或前后(Y)轴,直到在萤幕上设立起始点止。 4.4.1.5 将定点处 X 轴(或 Y 轴)归零,然后移动前后或左右之距离,直到被测尺寸要求的终 点之 X 轴之 X 轴(Y 轴)之读数即为被测物尺寸大小。 4.4.2 角度量测: 4.4.2.1 按照 4.4.1 步骤。 4.4.2.2 按照 4.4.2 步骤。 4.4.2.3 随后 4.4.3 要求进行。 4.4.2.4 选择角度指令在被测物 X 轴上找两点.Y 轴上找两点.将会显示被测物之角度. 4.4.2.5 选择线圆距在圆上找三点再移至被测物边找两点,将会显示被测物的圆到边的距离. 4.4.2.6 选择圆距在第一个圆上找三点再移至第二个圆上找三点,将会显示出被测物圆心到 圆心的距离. 5.保养 5.1 每日上班前应对投影机进行保养并记录于《投影机月保养记录表》上，下班前用防尘罩 罩住机体。 5.2 每测完产品后需将测镜之杂物,油污擦拭干净. 6.注意事项: 6.1 禁止物触萤幕 6.2 不可用油渍擦拭萤幕,以免垂直轴线被清. 6.3 化学腐蚀性物品不可接触投影机. 6.4 调度焦左右前的,角度时不可用力过猛. 6.5 不可将被测物与被测镜摩擦,被测物应置于中央. 6.6 测试完成后,关掉投影机开关,待 5-10 分钟后再开电源. 6.7 未涉及投影人员,禁止操作 2.5D 投影机. 发布日期：2010 年 9 月 1 日 实施日期：2010 年 9 月 1 日
