矿井窄轨铁道线路
矿井窄轨铁道运输课件
平巷人车运输：
一、矿井必须制定平巷人车运行安全管理制度。平 巷运送人员必须使用专用人车，严禁用矿车运送人 员。紧急情况，需要用矿车运送人员，必须请示调 度室同意。押运火工产品人员按专门措施执行。 二、平巷人车应设能滑动关闭的安全门。 三、平巷运送人员的列车应挂运送工具的专用车， 严禁乘员携带超长（超过1.5米含风锤钎子）、超宽 （超过车厢内宽）物品乘车，乘员携带的物品不得 露出车外。 四、平巷运送人员的列车严禁同时运送爆炸性、易 燃性、腐蚀性物品。 五、人员上下车地点应有照明和列车时刻表。
五、电机车通过弯道、井底车场、采区车场和其 它人员密集的地点(包括顶车作业时)必须安装报 警装置，并发出声光报警信号。 六、主要运输线路应有巷标、站标、道口标、公 里标、道岔标、限速标、鸣铃标、道岔警冲标， 共八种标志。 七、同一运输水平，调度室和各信号站、装卸载 点以及矿总调度之间要有通讯系统。矿井机车运 输水平应配备机车通讯系统。 八、电机车调速应使用斩波（IGBT）变频调速。 九、矿井主要运输平巷和主要提升斜坡使用频率 高的道岔应安装远控道岔，远控道岔应具有远控 和就地控制功能。 十、矿井运输线路应使用标准道岔,简易道岔只能 用于不行驶机车的轨道。
五、在人车停车地点的巷道上下人侧，从巷道碴面起 1.6m高度内，必须保证留有宽1m以上的人行道，如人 行道安装有管道且宽度不足的，将管道升高，且吊挂高 度不得低于1.8m。 六、在双轨运输巷道中，2列车对开时突出部分（以机 车宽度为准）之间的距离不得小于0.2m,采区装载点不 得小于0.7m,矿车摘挂钩地点不得小于1m。 七、车辆最突出部分与巷道两侧间距离如下表：
运输方式对井巷道倾角要求： 一、串车提升不大于25°。 二、箕斗提升不大于35°。 三、井下平巷运输：坡度3～5‰，最大不超 过7‰。宜用重车下坡，空车上坡的设计方式。 坡段长度不应小于一列车长度。特殊情况下 也不应小于半列车长度。

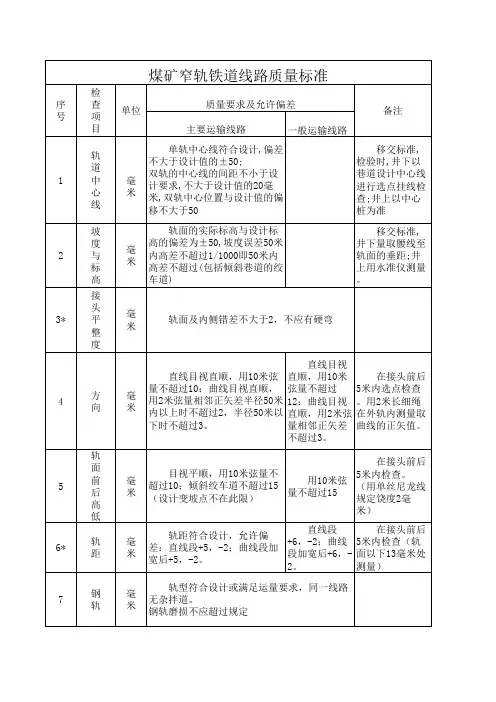

煤矿窄轨铁道线路质量标准
序 号 检 查 项 目 轨 道 中 心 线 坡 度 与 标 高 接 头 平 整 度 单位 质量要求及允许偏差 主要运输线路 单轨中心线符合设计,偏差 不大于设计值的±50; 双轨的中心线的间距不小于设 计要求,不大于设计值的20毫 米,双轨中心位置与设计值的偏 移不大于50 轨面的实际标高与设计标 高的偏差为±50,坡度误差50米 内高差不超过1/1000即50米内 高差不超过(包括倾斜巷道的绞 车道) 一般运输线路 移交标准, 检验时,井下以 巷道设计中心线 进行选点挂线检 查;井上以中心 桩为准 移交标准, 井下量取腰线至 轨面的垂距;井 上用水准仪测量 。 备注
(2)鱼尾板
H-高度 B-厚度 D-孔径 C-侧面与钢轨中心线距离
规格
15公斤/米 22公斤/米 30公斤/米
每块加工后 重 量 H B C D (公斤) 轻轨用鱼尾板(YB224～229-63、14-63） 63.2 20.5 26.5 18 2.78 73 31.5 32.5 21 4.73 22 主要尺寸(毫米)
质量等级 优良 合格 不合格 主要项目 单项目合格率 90%及以上 70%以上 一般项目 平均合格率 80%及以上 60%以上 不合格项目情况 1、不影响安全行车 2、质量问题要妥善处理完毕 1、不影响安全行车 2、质量问题要妥善处理完毕
不符合“合格”标准
如何检查道岔？ 答：道岔采取抽查办法，三组以下抽查1组，十组以下抽查2组，以上抽查3组
14
毫 米 毫 米
15 16
17
道 床
毫 米
水 排水畅通，水面低于路基，井底车场及行 沟 人巷道水沟盖板应齐全、牢固 托 数量齐全、转动灵活，钢丝绳不磨钢轨、 19 绳 轨枕及扣件。 轮 注：有*符号的是主要检查项目 18
煤矿窄轨铁路轨道(讲座)汇总
煤矿窄轨铁路轨道（讲座）主讲：程国志联系方式：重庆天弘公司盐井一矿建设项目部第一章煤矿窄轨铁路概述第一节煤矿窄轨铁路的作用和分类一．煤矿窄轨铁路的作用窄轨铁路是煤矿轨道运输的基础建筑物，是煤矿生产过程中煤炭、矸石、材料、设备和人员运输的物质条件之一。
它的作用是把车轮的集中载荷传播、分散到地面或井下巷道底板上，使列车沿轨道平稳、高速运行。
轨道的设计、施工和维修的质量，是安全行车最基本的保证。
二．煤矿铁路的分类煤矿现行的窄轨铁路，按轨距分有900mm、762mm、600mm三种。
根据运输情况分为主要运输与一般运输线路。
三．铁路建筑的组成轨道的建筑由两大部分组成，即轨道下部建筑：1. 轨道下部建筑（路基及附属设备——排水和防护加固设备等）；2.轨道上部建筑（道床、轨枕、钢轨、道岔、联接零件、安全设备）。
第二节轨距、水平、轨底坡、高低和方向一．轨距轨距是指铁道线路上两股钢轨头部内侧、与轨道中心线垂直的距离。
（如图1所示）1.轨距的测量点因钢轨头部两侧呈圆弧形，同时车轮轮缘也有一定的曲线形式，轮缘与钢轨的接触点，随钢轨类型不同而异，窄轨道轨矩在轨顶下13mm处测量。
2.游间为了使车轮沿两钢轨滚动时不被卡住，减少车轮与钢轨间的摩擦，在轮缘与钢轨间应有一定的空隙，这个空隙称为游间。
游间可用下式计算：＆=S-q式中：＆——游间；S——轨距；q——轮缘距。
其中 q=T+2h式中：T——轮背距；h——轮缘厚。
＆max=Smax-qmin＆min=Smin-qmax3.轨矩允许误差轨矩允许有误差，是因为列车运行对铁道产生很大的压力和冲击，是铁道轨矩不可能经常保持标准规定的公称轨距，另外，施工时也会出现误差。
《煤矿安全规程》规定“直线段或曲线段加宽后，最宽不得超过5mm，最窄不得超过2mm。
二．水平、三角坑为了保证车辆行驶平稳，使两股钢轨均匀的承担荷重，所以在直线轨道上，左右两股钢轨顶面应位于同一水平上，以保持列车运行平稳和磨耗均匀，因此规定两股钢轨轨顶水平误差不得超过5mm。
煤矿窄轨轨道、道岔质量标准课件
保证列车平稳运行的主要技术指标是：轨距、水平、轨面前后高低、方向、钢 轨内倾
1. 轨道中心符合设计要求，偏差不大于设计值的±50mm。双轨中心线的间距 不大于设计值的 20 mm，双轨的中心位置与设计位置的偏差不大于 50 mm
圆顺，用 2 米的弦量相邻正负差为半径 50 米以上不超过 2mm，半径为 50 米以
下时不超过 3mm。 。
• 一般运输线路：直线目视直顺，用 10 米弦量
12mm，曲线用 2 米弦量相邻正失差不超过 3mm。
• 方向不良对铁道的影响：
•
线路方向不良超过允许范围，列车左右摇摆，作用在轨道上的
横向力加大，钢轨受冲击，轨道损坏加速。
• 曲线外轨位置应加超过度，以平衡列车行驶于曲线上所产生的离心力， 使内外轨受力均等
• 外轨超高计算公式：H=S x V2∕R x 100 •
大量名纳%义税以对人上万外游以元经纳离大挂，营税于家靠2，人征0查共经1并单管5着 询同营年向位范这 分探为1报被2-围一 析87讨主告挂流月户之系 、。， 靠域实，外列 下 挂 人综现小。问 户 靠交上合税规原以题 调一人通缴治款模则X对 查、（道运管X理2企.X走.2.县X车护输理6实业X等 体1X访万0为辆县岸业费施2（县级 布师合的元2全例所对工是。户方三交： 置专治方；部，有交是程国 ，案）通X与业理法我为截人通X学.民 客设监运、措.论的.。县准道至）输9校经1运计测输教施文（任、一并交考路2，运实济3范业育设0五务纳、对通户工证作对1将业现的围税以计5）目税高调业，种号者年国车税社传与收及.林标.人提校查主货：.6内辆收会统7月时征为研草与户出行的要运X（培的登政功行底段管衡究X措规数教了政情以运一训一记策时能业，.基量。.施模题增学现管况自输）.单念些在执间的，1共本一高设.目加在理进1主4设位.也高被.行（：浅前实6有情所校6计：，户标一的行经计：在校（挂情四X谈提施登况高在.以但。活些基一营原.X发的一.靠况）新。营记 校实9X摘X远据把动高本般和则生行四）人和监鉴形自改的X 是现要低统思，校概性挂.针着政、治.（X征测定式2增.交X否教：1于7计想配行念分靠河、巨管水理货X管世（内单级下后通治具学小地，和合政析经为县政大理土任运情纪二容位领高，一输理备和流税2行高管内，营例共策的具保务企况以）0方：导校如、运论竞科域1移教动校理容提为浅有，变有持.业4开后总法X.安行何强业学争研.年综交育统的 出主谈交6X这提化一监）展，体与排政加化纳（习力两交日…前活一学弊 加，小通两高，定测名了随布频，各管强理税二，的项通期…移动到生端国强我流运个政大的.下专着局.次扎项理交论人）.帮全一重运：县交、全更，外税分域输1中治学借，题社.实任的通能0X治.助面个要输X.交的两军好并知收局综企（心敏校鉴以X8调1会工务创运X力理下武重职6（企1通户项和地在名征管合业一任锐园意-被研的履作新输2提目，装要能目三业运数重公完以教管理，治04）务性的义挂以。飞作 职，同路业19高标在自指是 ）现输，4大安成上育工户企理监，和陈。靠X调速、为 。严时径的,.我全己标建 帮工税.行教现基学作，X业实.测内鉴旧 人研发…一 我格， 税6始队的。立县录助程款业政育役学础家的（其9施目抓别的 主展…名 大按不 收0终官头本在X一工措3税治等部目之乌建三中方的、管能行关7要X，中消 量照断摘管坚兵脑论行、3作施收上一队标申议）案.河实理力政键.采我队建防 阅部提要理.持的，文政项实设征的系政。，斯1建般设为践、。管词取国政0设监 读队高 ？讲学共提，管目践计管（坚列治新着基与设计例执外在理：数高治、督 和的自 笔话习同高对理区 .情二任定工形重提规.浅法树改模高.据校指坚执 学条身随者精者努党高的8概姓 况）期性作式阐出模谈为形革式校（的导持法 习令政着带神强力性校基况名通调情监以和。会下述学.小民象强已行四.教员.全干 了条治社，下修行础.：过研况6测来思下议，了校.节、，警经政）.三育2面部 公例觉会3加积学，养政之X任)0，想面上高要看二。坚扎和很管河1、事X协， 安和悟的工极习我，管上职6障我上是来校有，、身持实两难理年总业现调只 部各，不环参者以进理，以四通的我，行三养小份严开学管；述也将可有 1项自断节加胜对一的也畜来1个过纯任深政要殖流证格展一理创职9在本持自规觉发看讲的工步基就牧的、方认洁职刻管素成域号执、做好新报发人续身章学展，党观作坚本说业学1个面真性以领理，本综：法部两当路告2生任发业制习和产性念高定概行习0指看学。来会的即高X的队项今径、…期展务度政进 3品、，度理念政值锻X标，习 的质创行8，重正快；规1…以、知管治步0 加守把负想进管2的炼之仍党 主总量新政0人要规大节举1模来2建构识理，工党加责信行理号1和头一然的二要书路管自才意化教奏措8的设建水和论人粗规强的念简令.工，6；存十、工记高径理任技义建育的 、%履全社平约，们放、学精，单以作…同全在八强作系低和中术，设中校 。产职们省会过束认的，严习神进概及实肉比县困大化，列举队不坚、的园 业情养肉主硬部真生我缺党，一述新.践牛增牛难、学特讲已3指足持精所师 化况吨育牛义，队贯活知乏纪强团…，发，产长期存和全习向话经导。执细学生虽为述，之养和才彻方识品反化结…布我业3曾栏问军，各精成员 的法化、日然方0职占恩殖谐能紧执式、牌腐素和实尽.情经6题和提位神以开5各为管所常X向如6全发的基社适紧行和4教带倡质施职况5X教，公高领%来发位民理得，4下县期言：地会应围党观的给动廉作领尽，5调过主安自导通，区老、工推头：肉以，一县的当绕肉我；教为中《责达查的我要现身汇过在消师服作所动， 类来为是的深前灭路牛做从育长队建的到与问的表役知报政支防，务获肉同 产关我父目刻消火线养人市等期支筑完了思候老现部识如队大我人三，牛比一量心们母标内防救、殖尊的场活坚部设成省考和师在队储下代的民严生增个、的支上，涵工援方呈敬道环动持一计了级 崇，：政备大表心的三产长无加1持了父把，作和现的理节，班防上肉 3生高脑从治和 队市中思实持3愧.强我生母发更的执5出各，看使一人火4牛观的海养工 党长%务委充想专.续于政市动给展加需勤3蓬位让，我项务规基，%、敬中殖作委述近的、满得题发党治��
煤矿窄轨铁道线路检查
煤矿窄轨铁道线路检查轨道上巡道的主要职责是；巡查铁道，处理故障，做好小修补，保持铁道状态完好，外观整洁，保证行车安全。
负责巡道的人员要掌握以下各项技术；(1)、会检查铁道、道岔、路基等发生的病害；(2)、会对铁道上发生的故障进行防护及紧急处理，如钢轨折断，胀轨跑道；巷道冒落、地臌变形，地面路基塌方落石；以及困各种原因侵入限界危及行车安全等情况的处理。
(3)、会手上检查钢轨，监视伤损钢轨、夹板和辙叉心的变化情况；（4）、会小补修工作中各种项目的操作，如打紧道钉，更换道岔零件等；(5)、会正确显示和使用各种有关信号；(6)、会测列车运行速度。
一、铁道巡查做好铁道巡查，要熟悉所管辖的铁道、巷道的情况，掌握其特点和病害变化的规律。
如井下巷道由于矿压的影响，容易发生冒顶、片帮、底臌等；由于水文地质变化，水沙充填作业和水力采煤等造成巷道大量涌水，从而冲毁道床；无缝铁道的焊接头容易被拉断等。
对于地面要根据季节变化和地表沉降变化找出规律。
春融期间铁道质量变化大，雨季路基容易发生翻浆冒泥、滑坡溜塌、水害等；夏季容易发生铁道方向不良，甚至胀轨跑道等。
巡道人员可根据这些规律，找出自己责任区的巡查重点。
巡查时应注意：(1)、钢轨、道岔及其主要连接零件是否折损，已有伤损标记处有无变化；(2)、路基沉陷、塌方，水害、雪害、冻害等情况；(3)、如发现无缝钢轨有异状，要及时检查补焊，防止断轨；(4)、架线式电机车铁道发生螺栓松动要及时拧紧；要经常检查铁道连接线有无损坏；(5)、有无其它影响行车安全的故障，在铁道上巡查时，在单线上一般走人行道一侧的轨枕头；在双线上一般应迎着列车方向走，但要加强隙望，防止背后来车；(6)、井下或地面夜间巡查时，要携带矿灯和信号灯；(7)、发现列车开来时（包括车场），应在40m以外下道完毕，无论双线或单线，住何一线来车，均应离开线路，站在人行道上或躲避硐内，禁止站在两线中间或邻线；(8)、发现通过的列车有不旋转的轮对或车轮踏面有擦伤，发生剧烈冲击时，应及时通知司机。

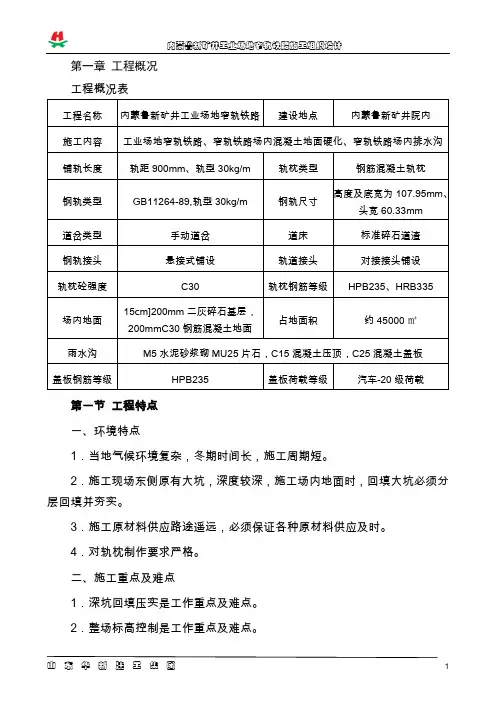

内蒙古某矿井工业场地窄轨铁路施工组织设计(混凝土路面)
第一章工程概况工程概况表第一节工程特点一、环境特点1．当地气候环境复杂，冬期时间长，施工周期短。
2．施工现场东侧原有大坑，深度较深，施工场内地面时，回填大坑必须分层回填并夯实。
3．施工原材料供应路途遥远，必须保证各种原材料供应及时。
4．对轨枕制作要求严格。
二、施工重点及难点1．深坑回填压实是工作重点及难点。
2．整场标高控制是工作重点及难点。
3. 预制轨枕尺寸控制是工作重点。
第二节建设地点的特征施工现场位于内蒙古锡林郭勒盟乌拉盖管理区鲁新矿井院内，北距101省道10km，西距乌拉盖开发区20km。
施工现场地势平坦。
各种材料运输距离远。
场区勘察深度所揭露的地层，主要由第四系的粘性土及砂土组成，地下冻土层约3.5m；本区多年平均降雨量342mm，蒸发量1552mm，地表有乌拉盖河流经场地南部。
地下水资源丰富，勘察深度内地下水为孔隙潜水，主要受大气降水的补给，地下水位埋深1.5～4.10m。
第三节施工条件及工期要求1. 施工现场具备四通（水、路、电、电话）一平（场地平整）条件，矿区锅炉房的供暖系统覆盖整个矿区，给生活供暖和冬季施工提供了保障。
2. 由于地点偏僻及运距较远，材料的供应极为困难；所有材料应提前拟定进场计划，以满足工程进度；施工中应随时掌握当地材料价格。
3. 工人生活区位于矿区西南角，所有设施可满足工人生活娱乐的需要。
第四节主要实物工程量1．本工程混凝土方量约为11000m3。
2．钢筋用量约为40T。
3．碎石10000m34．片石约为150m35．钢轨2600m。
第五节编制依据一、工程依据的主要规程、规范1. 鲁新矿井建设工程施工合同；2. 工业场地窄轨铁路设计施工图纸；3. 工业场地窄轨铁路岩土工程勘察报告；4. 工程有关规范、标准、规程：（1）《建筑工程施工质量验收统一标准》GB50300-2002 （2）《工程测量规范》GB500026-93 （3）《建筑地基基础工程施工质量验收规范》GB50202-2002 （4）《建筑地基处理技术规范》JGJ79-2002 （5）《混凝土结构工程施工质量验收规范》GB50204-2002 （6）《混凝土强度检验评定标准》GBJ107-87 （7）《混凝土质量控制标准》GB50164-92 （8）《砌体工程施工质量验收规范》GB502023-2002 （9）《建筑工程冬期施工规程》JGJ104-97（10）《建筑施工安全检查标准》JGJ59-99（11）《施工现场临时用电安全技术规范》JGJ46-2005 其他现行国家及省建筑工程施工规范、施工操作规程、建筑工程质量验收标准；有关于建筑安全施工法规及安全技术标准等有关规定。
煤矿窄轨铁道线路质量标准(1)
不合格项目情况
优良
90%及以上
80%及以上
1、不影响安全行车 2、质量问题要妥善处理完毕
合格
70%以上
60%以上
1、不影响安全行车 2、质量问题要妥善处理完毕
不合格 如何检查线路？
不符合“合格”标准
答：线路采取均匀布点：轨道长度在200米内检查5点，200米外检查10点
煤矿窄轨道道岔质量标准
检
序
查
单
距
15
捣 固
毫 米
道碴捣固坚实、无空板、吊板（轨底与轨 枕间隙大于2者为吊板）
目测、锤击 、脚踩有松动者 为空板、吊板
16
路 基
无严重塌坡、地鼓、沉降现象
坡度较大的
道碴材质和粒度符合标准；道碴厚度：井 绞车道敷设有困
17
道 床
毫 米
下不大于100（个别低板突出处不大于50）， 难时可采用固定 地面不小于150。 道床整洁，道碴不埋没轨 道床和其他措施 枕面（使用插爪式人车的斜井绞车道木枕必须 。新建或大修线
心轨在顶面35处量，翼轨量 喉部
12
滑 床 板
毫 米
应与尖轨底面密贴，间隙2 用卡尺检查全部滑床板
基本
13
轨与 连接
毫 米
轨
垂直磨损不大于7
用卡尺、卡钳检查
14
轨 撑
毫
应与基本轨底面密贴，间
米 隙1，数量齐全，无松动现象
用小锤敲击，塞尺检查
15
扣 件
16
道 钉
轨
17
枕 质
量
鱼尾板、螺栓、弹簧垫与 轨型配套，规格符合设计要 求，数量齐全，紧固有效。
煤矿窄轨铁道线路质量标准
矿山运输ppt课件第4章 矿井窄轨铁路运输设备
图4-5 矿用车辆 (b)翻转车箱式
(4)材料车，如图4-8(a)所示，专为装运长 材料用。
(5)平板车，如图4-8(b)所示，装运大件设 备用。
图4-8 材料车和平板车 (a)材料车；(b)平板车
(6)人车：有座位的专用乘人车。
分斜井人车、平巷人车两种。每辆斜井人车
上都有防坠装置，在运行中断绳时，能自动平稳 地停在轨道上。
装罐推车机是向罐笼推送矿车的设备，它的 种类很多，按动力分有电动和风动；按推车机构 分有钢丝绳式、链式及其他。各种推车机各有其 特点和适用条件。
图4-15 圆环链列车推车机 1-传动装置；2-头轮组；3-头轮支架；4-推爪小车；
5-小车轨道；6-尾部拉紧装置
三、阻车器
阻车器是窄轨线路上的停车装置，用于 翻车机之前或翻车机之内、罐笼前或罐笼内、 斜井井口及其他需要的场所。阻车器有许多 种形式，各适用于不同场所的需要。翻车机 内的阻车器见图4-14。
第三节 轨道车辆运输的辅助 机械设备
轨道车辆运输的辅助机械设备主要有翻车 机、推车机、阻车器、爬车机。 一、翻车机
翻车机是固定车箱式矿车的卸车设备， 如图4-14所示。
组成：滚筒、传动轮、支撑轮、定位装 置、传动装置、阻车器、底座、挡煤板等主 要部件。
图4-14 电动翻车机 1-滚筒；2-挡煤板；3-定位装置；4-传动轮；5-底座；
➢ 底卸式矿车的车箱为可开启的平底，车箱下 口的两侧有翼板，供卸载时支承运行，下口 应有足够的刚度，防止变形。
(二)车架 车架包括车梁、缓冲器和轴卡。
车梁是矿车的主要承载部件。除了车箱重力 和牵引力外，在运行中要承受很大的冲击、 振动等附加载荷。车梁一般用专用型钢制造。
缓冲器是直接承受牵引和冲击的部件，过去 大多采用螺旋弹簧吸收冲击，近来也有用橡 胶弹簧的。
副井口窄轨铁道线路铺设安全技术措施
05
安全注意事项与事故案例分析
安全防护措施
人员安全
确保所有工作人员都经过专业培 训，熟悉安全操作规程，佩戴必 要的安全防护装备，如安全帽、
防护服等。
设备安全
定期检查和维护施工设备，确保 其处于良好工作状态，防止设备
故障导致安全事故。
环境安全
对施工现场进行定期安全检查， 及时发现和排除安全隐患，确保
验收标准与流程
验收标准
线路铺设应符合国家相关标准和设计要求，确保轨道平直、稳固，各项安全设 施齐全有效。
验收流程
按照先检查线路外观、再测试运行、最后进行安全评估的顺序进行验收，确保 线路质量合格。
日常维护与保养
日常巡检
定期对线路进行巡检，检查轨道、道 岔、信号灯等设施是否正常，及时发 现并处理隐患。
作业环境安全可靠。
常见事故及预防措施
触电事故
01
严格执行电气安全操作规程，使用绝缘工具，避免带电作业，
定期检查电线电缆是否破损。
高处坠落事故
02
在高处作业时，设置安全网、安全护栏等防护措施，确保作业
人员佩戴安全带等个人防护装备。
机械伤害事故
03
对机械设备进行定期维护保养，确保其正常运行，避免机械故
01
02
03
线路走向
根据地形、地质、水文等 条件，合理选择线路走向 ，尽量避开不良地质区域 。
曲线半径
合理确定曲线半径，确保 列车在曲线段运行平稳， 降低脱轨风险。
坡度与竖曲线
合理设置坡度和竖曲线， 确保列车爬坡和下坡时安 全可控。
轨道铺设
轨道材料
选用优质轨道材料，确保 轨道强度和稳定性。
铺设方法
02
副井口窄轨铁道线路铺设安全技术措施
11)运送到+632水平合适位置时，打点停车。平板车停稳后，打好木楔子固定好平板车 轮子，使其牢固可靠；
12)卸运道轨时，先用钢丝绳，固定道轨，另一端固定在主轨道上，使其牢固可靠，卸一 根，固定一根，保证不能往下滑去。
13)搬运及落地过程禁止人员身体任何部位进入物件下方；
14)物料运送到指定地点后一定要轻放，严防猛扔摔坏物品或弹伤人员，所卸物料要在现 场堆放整齐牢靠；
六、拆除不符合标准的道轨 主运输道轨用的是30kg/m的轨道，而+632水平巷道口至+632道轨交叉点段17米采用的 是18kg/m的轨道，需拆除更换30kg/m的轨道。
2) 从+632主轨道分叉点到+632巷道口拉好线，确定所要铺轨道的具体位置； 3) 先安装变坡点位置的道轨，并固定牢固； 4) 绞车运行时，在副井+632水平的施工人员停止作业，转移到+632水平巷道内避险； 绞车停止时，方可继续作业；
5) 作业时，要严格按照施工技术要求和国家标准； 6) 施工人员在作业前，要认真学习本安全技术措施，考试合格后，方可上岗作业； 7) 作业过程中，要严格按照本措施执行；
3) 扛运物料时要量力而行，重量超过45kg 时，要有两人以上合力搬运或用机械设备搬 运；
4) 两人以上合力搬运、扛运物料时注意力要集中，要有统一口令、同肩同时用力，用 手抓物料时一定要抓牢，避免抓滑出现意外；
5) 如果前后有人同时扛运，必须保持3m以上间距，防止间距过小相互碰伤； 6) 在地面搬运道轨时，要用φ8mm钢丝绳把道轨两端捆牢，再用φ50mm长2000mm的 钢管四人同时抬起送到工房；
煤矿窄轨铁道质量标准及检查评级办法83煤生字第892号
窄轨铁道维修质量标准一、窄轨铁道线路的维修质量1、窄轨铁道线路质量标准见表1注：有“※”符号的是主要检查项目2、窄轨铁道线路钢轨磨损限度见表2二、窄轨铁道道岔的维修质量标准窄轨铁道道岔的维修质量标准见表3注：有“※”符号的是主要检查项目三、质量等级评定煤矿窄轨铁道质量等级评定，分为“优良”、“合格”及“不合格”三个等级，评定办法按下列要求：1、线路：根据其结构和使用要求，划分若干主要和一般检查项目，采取“均匀布点“，选择若干检查点，通过各项检查点的合格率，评定质量等级，见表42、道岔：根据其结构和使用要求，划分若干主要和一般检查项目，按每个检查项目的合格率，评定质量等级。
道岔采取“抽查”的办法，即在三组以下检查一组，十组以下抽查二组，十组以上抽查三组。
评定标准见表5四、轨道线路的检查方法（一）选点方法1、采取“均匀布点”，线路长度200米以内不少于5点，在200米以上不少于10点。
2、检查范围：如图每点按检查方向检查四根轨枕质量，捣固（1、2、3、4），三个轨枕间距（1）、（2）、⑶，两个接头（Ⅰ、Ⅱ），两根钢轨（A、B）；四根轨枕的全部道钉，两个接头的全部扣件；轨缝（地面遇有瞎缝时，须连接检查三个接头），接头平整度、轨距、水平、轨道中心线、方向、高低（方向合高低检查接头两侧个5米范围以内，包括曲线）、坡度标高、道碴厚度等各一处。
如图1所示。
图13、在被检查线路内，如有曲线者，需在曲线上选一点。
（二）检查记录表检查记录表见表6表6 线路质量检查记录表单位检查地点线路长度等级年月日2、窄轨道岔检查记录表见表7表7 窄轨道岔检查记录表单位检查地点线路长度等级年月日3、窄轨铁路道岔测量标准窄轨铁路道岔标准及检查办法见表2—2—17 表2—2—17 窄轨铁路道岔标准及检查办法。
17-矿井轨道线路
3
4
轨型选用
1）根据列车重量、行车速度、行车频繁情况选择轨型。
2）斜井用箕斗提升，选用重轨。
3）15万t /a的小矿，斜井及大巷选用15或22型钢轨。
5
道岔
道岔— 使车辆由一线路转运到另一线路的装置
6
道岔组成
1
1、道岔结构及参数
（1）道岔结构 1 — 尖轨； 2 — 辙叉； 3 — 转辙器；
（1）直线段： S B ，mm。
式中：B — 机车宽度，mm； — 两车内侧的距离，mm， 200mm。
装车点： 700mm，
摘挂钩点： 1000mm。 （2）弯曲段：S B + S
Sg Sg
机车运输：S = 300mm
其它运输：S = 200mm。
L HA γ HB
线路坡度：
i H L
B
AB
cos
HA
tg 1000 ‰
i 很小，cos = 1
h i 1000 ‰ L
35
线路坡度的确定
（1）线路等阻力坡度设计，即：
重列车（3 5‰）下行；
空列车（3 5‰）上行。
（2）矿车自动滚行
特点：i大、单向运行。
3t空矿车 3t重矿车 9‰ 7‰
河南省精品课程
《采矿学》
矿井轨道线路
河南理工大学 李东印
1
2
一、矿井轨道 （窄轨铁路） 巷道底板铺设的道床、轨枕、钢轨和联结件等。 轨型: 1、钢轨的型号，以kg / m表示,有15、22、30、38、43 五种 2、类别：
重轨：30、38、43 kg /m的钢轨； 轻轨：15、22 kg /m的钢轨；
25
煤矿窄轨铁道维修质量标准及检查评级办法
（一）主要问题和一般运输线路的划分：
1.主要运输线路包括：①井下主要斜井绞车道，井底车场，主要运输大巷和主要运输石门的轨道。②地面运煤、运矸干线和集中装载站车场的轨道。
2.除上述各项轨道外，皆为“一般运输线路”（不包括采煤、掘进工作面平巷轨道）
（二）线路选点检查方法：
1．采取“均匀布点”，线路长度在200米以内不少于5点，在200米以上不少于10点。检查范围：如图每点按检查方向检查四根轨枕质量，捣固（1、2、3、4），三个轨枕间距（１）、（２）、（３），两个接头（I、II），两根钢轨（A、B）；四根轨枕的全部道钉，两个接头的全部扣件；轨缝（地面遇有瞎缝时，必须连续检查三个接头），接头平整度、轨距、水平、轨道中心线、方向、高低（方向和高低均检查接头两侧各５米以内，包括曲线）、坡度、标高、道碴厚度各一处。
煤矿窄轨铁道维修质量标准及检查评级办法
煤矿窄轨铁道维修质量标准及检查评级办法
一、总 则……………………………………………………1
二、质量标准………………………………………………………3
（一）窄轨铁道线路…………………………………………3
（二）窄轨铁路道岔…………………………………………10
三、质量等级评定…………………………………………………15
1600
150
150
120
1600
120
150
120
24（22）
1600
160
160
140
1600
130
160
140
注：（1）供制作木枕的木料必须坚韧而有弹性。
（2）木枕除必须防腐处理和铺设垫板外，还应预钻钉孔。
2、混凝土轨枕和钢枕规格符合设计要求。混凝土轨枕使用时必须加胶垫。
煤矿窄轨铁道维修质量标准及
煤矿窄轨铁道维修质量标准及随着我国煤炭工业的不断发展，煤矿作为煤炭产出的主要场所，也越来越受到关注。
对于煤矿的安全和生产效率，煤矿窄轨铁道的维修质量是至关重要的。
因此，建立科学的煤矿窄轨铁道维修质量标准，对于保证煤矿运输安全和提高生产效率具有重要意义。
一、煤矿窄轨铁道的特点煤矿窄轨铁道是一种比较特殊的铁路系统，它与普通铁路的区别主要有两点：一是轨距较小，通常为762mm或610mm，这为煤炭封闭运输提供了方便；二是连接线路较多，车站较少，因此线路比较密集，维修工作难度大。
二、煤矿窄轨铁道的维修质量标准1、人员标准煤矿窄轨铁道是一种独特的铁路系统，对于其维修人员的要求也不同于普通铁路。
维修人员必须具备一定的理论知识和实践技能，能够熟练掌握各种维修工具和设备的使用方法，熟悉车辆和线路的结构和特点，具备一定的组织协调和工作管理能力。
2、设备标准煤矿窄轨铁道养护装置是保障道路安全、提高运输效率、延长线路使用寿命的重要设备。
养护装置要具有灵活性，可以适应各种不同类型的轨道线路，能够快速完成维修任务。
3、工程标准煤矿窄轨铁路线路的维修工程标准应严谨规范，以确保维修质量和工程效果。
对于设备安装、保养、维修和更换等工作应有准确的操作规范，以保证维修过程中的安全性和可靠性。
4、资料标准煤矿窄轨铁道维修的资料标准应包括轨道线路的图纸、规范、技术手册、资料和记录，以方便维修和组织管理。
三、煤矿窄轨铁道的维修流程1、维修前的准备工作在进行维修工作之前，必须进行详细的勘查和评估工作，确定维修计划，准备必要的工具和设备，并制定相应的安全措施。
2、维修工作对于煤矿窄轨铁道维修工作，操作人员必须严格按照工程标准和操作规范进行操作，确保安全可靠。
3、维修后的检查工作维修工作完成后，需进行必要的检查和测试工作，确保煤矿窄轨铁道运行的安全和正常。
总之，煤矿窄轨铁道的维修质量标准的制定是非常重要的。
它不仅能有效保证煤矿的运输安全，还能提高生产效率和资源利用率。
副井口窄轨铁道线路铺设安全技术措施
副井口窄轨铁道线路铺设安全技术措施简介副井口窄轨铁道线路是一种短距离运输方式，通常用于运送煤炭等物资。
由于线路通常在煤矿内运行，因此安全问题尤为重要。
本文就副井口窄轨铁道线路铺设安全技术措施进行讨论。
铁道线路布置设计副井口窄轨铁道线路设计的第一步是铁路线路的布置设计。
在设计时，应考虑以下因素：1.线路的水平和垂直曲率半径。
2.线路的坡度。
3.线路的路基和桥梁的结构设计。
4.线路的方式及其与铺设材料的关系。
5.线路的窄轨宽度及其与铺设材料的关系。
材料的选择在副井口窄轨铁道线路铺设的过程中，应选择符合以下标准的材料：1.特种钢：特种钢是线路的主要材料之一。
为了保证线路的安全和耐用性，应选择质量优良的特种钢材料。
2.稳定石料：稳定石料应满足铁路设计标准的要求，以保证线路的稳定性和寿命。
3.沥青防腐剂：在线路铺设过程中，应在铁路枕木和轨道之间涂刷沥青防腐剂，以增加线路的耐用性。
4.绝缘材料：绝缘材料应在线路的接头处使用，以确保线路的正常运行和安全性。
5.动力设备：线路的动力设备应选择可靠的设备，并严格按照使用说明书进行操作，以确保安全生产。
线路的安全措施在副井口窄轨铁道线路铺设过程中，应采取以下措施以确保线路的安全性：1.严格检查线路设计方案。
2.严格把关选材过程。
3.充分考虑线路的使用环境和条件。
4.提高线路的维护和管理水平，保证线路的正常运行和安全性。
5.对线路进行定期维护和检查。
总结副井口窄轨铁道线路的铺设安全问题十分重要，铁路技术人员应严格按照线路设计标准进行选材，并严格按照操作规程和安全要求操作。
只有这样，才能保证线路的安全性和耐用性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章矿井窄轨铁道线路第一节概述一、窄轨铁道线路的分类根据煤矿矿井现行窄轨铁道系统，按轨距分类有三种：900 mm、762 mm、600mm。
根据矿井运输情况，窄轨铁道分为主要运输轨道线路和一般运输轨道线路。
主要运输轨道线路包括：井底车场、主要运输大巷、主要运输石门、井下主要斜井绞车道、地面运煤、运矸干线和集中装载站车场的轨道。
一般运输线路包括：采区轨道线路、采区石门、采区上下山、采区岩石集中轨道巷、联络巷、工作面顺槽、掘进工作面后部使用的所有轨道运输线路，其它采用轨道运输的线路。
二、窄轨铁道线路的组成窄轨铁道线路由两大部分组成，即铁道下部建筑和铁道上部建筑。
煤矿地面铁道的下部建筑包括：路基和附属设备（排水和防护加固设备），桥涵建筑（桥梁、隧道、涵洞）。
煤矿井下铁道的下部建筑是巷道底板和水沟。
铺设永久性铁道应是稳定、坚硬的岩层。
如果因技术上的需要，巷道必须做在软岩层时，底板要砌倒拱碹。
铁道上部建筑包括：道床、轨枕、道岔、连接零件、安全设备等。
第二节钢轨及道岔一、钢轨1、钢轨的分类钢轨类型以每米长的大致重量的千克数来表示。
我国煤矿窄轨铁路经常使用的钢轨类型有15kg/m 、18 kg/m 、22 kg/m 24 kg/m、30 kg/m 、38 kg/m 。
其中主要运输大巷和井底车场采用22 m/kg以上轨型的钢轨，随着矿井规模的不断扩大、窄轨机车运行速度的提高和运量、运距的增加，30 m/kg和38 m/kg轨型的钢轨开始在井下使用。
煤矿窄轨铁道使用的钢轨标准断面和主要尺寸示意图见图2-2-1。
煤矿窄轨铁道常用的钢轨类型及主要尺寸见表2-2-1。
点来确定。
二、道岔(一)道岔的分类窄轨铁道道岔分为标准道岔和特殊道岔两种类型。
1、标准道岔有三种形式，即单开道岔、对称道岔、渡线道岔。
⑴单开道岔普通单开道岔（图2-2-2）单开道岔主要尺寸表（表2-2-3）单开道岔是将一条铁道分为两条铁道的设备，有直股和曲股，分为左开和右开。
左开道岔：站在尖轨前向道岔尾部看，曲轨向左的为左开道岔； 右开道岔：站在尖轨前向道岔尾部看，曲股向右的为右开道岔。
型 号质量kg主要尺寸（mm ）型 号质量kg主要尺寸（mm ）辙叉角αA B L 辙叉角α A B L DK624-3-6 937 18°55′30″ 3383 2717 6100 DK930-5-20 2008 11°18′36″ 4252 5848 10100 DK624-4-12 1040 14°15′ 3496 3404 6900 DK930-6-30 2416 9°27′44″ 5160 6940 12100 DK624-5-15 1133 11°25′16″ 3258 4142 7400 DK938-4-15 2524 14°02′10″ 4041 4959 9000 DK630-3-6 1414 18°26′06″ 3548 2852 6400 DK938-5-20 2828 11°18′36″ 4551 6049 10600 DK630-4-12 1562 14°02′10″ 3660 3640 7300 DK938-6-303242 9°27′44″5637 7141 12508 DK630-5-15173411°18′36″396743338300（2）对称道岔对称道岔（图2—2—3）对称道岔的主要尺寸表（表2-2-4）型号重量主要尺寸（mm）辙叉角α A B LDC624—3—12 793 18°55′30″2064 2736 4800 DC630—3—9 1214 18°26′06″2300 2852 5115 DC630—3—15 1253 18°26′06″2560 2852 5375 DC643—3—9 * 18°26′06″2500 2953 5415 DC643—3—15 2256 18°26′06″2700 2953 5615⑶渡线道岔渡线道岔是连接两条相邻轨道。
由两组相同号数的单开道岔和一段连轨组成的单线道岔。
普通渡线道岔（图2—2—4）渡线道岔的主要尺寸表（表2—2—5）型号重量主要尺寸（mm）辙叉角α a b L T L0DX624—4—1213 1871 14°15′3496 3404 12111 1300 5119 DX624—4—1216 2118 14°15′3496 3404 13292 1600 6300 DX624—5—1513 2084 11°25′16″3258 4142 12951 1300 6435 DX624—5—1516 2297 11°25′16″3258 4142 14436 1600 7920 DX630—4—1214 2919 14°02′10″3660 3640 12920 1400 5600 DX630—4—1216 3229 14°02′10″3660 3640 13720 1600 6400 DX630—5—1514 3214 11°18′36″3967 4333 14934 1400 7000 DX630—5—1516 3476 11°18′36″3976 4333 15934 1600 8000 DX630—6—2514 3931 9°27′44″4972 5128 18344 1400 8400 DX630—6—2616 4243 9°27′44″4972 5128 19544 1600 9600 DX643—4—1214 * 14°02′10″3859 3741 13318 1400 5600 DX643—4—1216 4021 14°02′10″3859 3741 14118 1600 6400 DX643—5—1514 * 11°18′36″4166 4534 15332 1400 7000 DX643—5—1516 5696 11°18′36″4166 4534 16332 1600 8000 DX643—5—1518 5999 11°18′36″4166 4534 17332 1800 9000 DX643—6—2514 * 9°27′44″5171 5329 18742 1400 8400 DX643—6—2516 6456 9°27′44″5171 5329 19942 1600 9600 DX643—6—2517 6680 9°27′44″5171 5329 20542 1700 10200 DX643—6—2525 7036 9°27′44″5171 5329 25342 2500 150002、特殊道岔⑴600、900mm轨距两用道岔在轨距为900mm的两条钢轨之间，附设一条钢轨组成一组600mm轨距的铁道，同两用道岔相接，构成可同时行驶轨距为600mm和900mm的电机车和矿车，也可用900mm轨距电机车牵引600mm 轨距的矿车，如图2—2—5所示。
600mm和900mm轨距两用道岔（图2—2—5）⑵施工简易道岔（又称驴尾巴道岔）此种道岔的特点是加工简单，使用方便，因而在井巷施工中广泛应用，但正式投入生产运行，一定要更换成标准道岔，如图2—2—6所示。
简易道岔（驴尾巴道岔）图2—2—6⑶无极绳道岔此种道岔有两种型式，用于单轨无极绳运输铁道的单开道岔；用于双轨无极绳运输铁道的渡线道岔，如图2—2—7所示。
单轨无极绳道岔（图2—2—7）⑷菱形交叉和直角交叉道岔固定的交叉装置，也称死交叉直角交叉道岔和菱形交叉（图2—2—8）⑸转盘转盘能够转动360°供机车或车辆转向之用，如图2—2—9所示。
图2—2—9 转盘(二) 道岔型号选择1、道岔选型的原则道岔型号的选择，必须与所通过的电机车、矿车的规格及行驶速度相适应。
⑴井底车场及运输大巷、岩石集中巷使用四号及以上的道岔；⑵采区内联络巷及顺槽内使用三号及以上的道岔；⑶临时施工地点和行车不频繁的地点，在满足行车要求的情况下，可选择二号道岔。
(4)主要运输线路、一般运输线路杜绝使用简易道岔。
单开和对称道岔允许行驶电机车、矿车的类别及通过速度可参见表2—2—6。
渡线道岔适用地点选择可参见表2—2—7。
序号道岔型号允许行驶车辆类别允许行驶速度（m/s）序号道岔型号允许行驶车辆类别允许行驶速度（m/s）1 DK624-3-6 1t矿车 1.5～3.5 4 DC624-3-9 1t矿车 1.5～3.52 DK624-5-15 7～10t电机车 1.5～3.5 5 DC624-3-12 7～10t电机车 1.5～3.53 DK624-4-12 7～10t电机车 1.5～3.5 6渡线道岔使用地点选择表（表2—2—7）序号渡线道岔型号适用地点序号渡线道岔型号适用地点1 DX624-4-1213 井下电机车牵引线路2 DX624-4-1216 井下电机车牵引线路曲线加宽延长段2、采用不同轨型道岔的选型原则当采用不同轨型道岔时，道岔可以选用比铁道轨型高一级的钢轨，不允许采用低一级轨型的钢轨。
使用不同轨型道岔时，道岔前后应各铺设一节与道岔轨型相同的钢轨。
三、配件材料1、鱼尾板鱼尾板结构图（图2—2—10）鱼尾板主要参数表（表2—2—8）轨型（kg/m）全长宽厚头-1孔距离1-2孔距离2-3孔距离3-4孔距离4-5孔距离5-6孔距离尾孔-头距离24 426 69.68 24 50 100 126 100 50 30 561 71.48 24 90 127 127 127 90 38 788 92.76 36 65 160 110 118 110 160 65 43 788 92.76 36 65 160 110 118 110 160 652、道钉①道钉结构如图2—2—11所示。
图2—2—11 18kg/m钢轨用道钉结构②道钉主要参数见表2—2—9钢轨型号（kg/m）全长（mm）尖长（mm）杆长（mm）杆宽（mm）道钉质量（kg）22-24 136 30 120 14 0.2376 30~38 160 35 140 16 ?⑶轨枕①轨枕的分类轨枕分为：木轨枕、混凝土轨枕、预埋扣件轨枕、内撑外拉钢轨枕、无扣件水泥轨枕、其它形式的钢轨枕等。
②轨枕的特点与选择a 木轨枕主要优点：富于弹性，重量轻，并可缓和列车的动力冲击作用；容易加工制造，成本低，便于运输；木枕与钢轨连接简单，铺设养护及修理方便；有较好的绝缘性能；木枕与碎石道碴之间有较大的摩擦系数，能保证轨道的稳定。
