超高真空插板阀系列
各种燃气阀门的介绍
各种燃气阀门的介绍燃气阀门在燃气行业中占有重要的地位，阀门资讯建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、2002年6月又通过了《家用手动燃气阀门》的行业标准。
这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾4、全通径设计流阻小，又能通清管器5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。
真空挡板阀
首页>>产品中心>>真空挡板阀类>>GD-J(b) 系列手动高真空挡板阀 (带波纹管密封)GD-J(b) 系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
适用的介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa)2x105～1.3x10-6阀门漏率(Pa.L/S)≤1.3x10-7适用温度（℃）-25～+40法兰标准GB4982安装位置任意连接及外形尺寸型号通径(DN)ΦDΦBΦW H A bxb GD-J10(b)/KF103012.2361164037x37 GD-J16(b)/KF163017.2361164037x37 GD-J25(b)/KF254026.2501445061x61 GD-J40(b)/KF405541.2561746581x81订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列电磁阀系列价格供用户或设计院工程项目做预算品名规格单价（元）铸钢不锈钢全不锈钢电磁阀ZBSF0~1.6MPA≤200℃15 720 20 787.525 855 32 1012.5 40 1125 50 1530 65 2475 80 2925 100 3825水用电磁阀（丝口）ZCS0.05~0.8MPA≤60℃15黄铜157.5 20 180 25 225 32 405 40 540 50 675水用电磁阀（法兰）ZCS0.05~0.8MPA≤60℃25 450铸铁32 49540 58550 67565 85580 1012.5100 1237.5125 1912.5150 2475200 4275250 7650300 10575蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃丝口15 450 20 495 25 562.5 32 787.5 40 900 50 1125蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃法20 787.5 25 675 855 32 855 1012.5 40 945 1125 50 1170 1462.5高温中压电磁阀ZCG0.4~1.6MPA≤350℃15 0 1080 20 0 1080 25 945 112532 1170 1305 40 1305 1530 50 1530 1800品名 规格 单价（元） 铸钢不锈钢中温电磁阀ZCZP （丝口）0.05~1.6MPA ≤200℃ 15 450 20 49525 562.5 32 787.540 900 50 1125 中温电磁阀ZCZP （法兰）0.05~1.6MPA ≤200℃25 720 855 32 900 1012.5 40 1012.5 1125 50 1237.5 1462.5 65 1687.5 2475 80 1912.5 2925100 2475 3825125 3825 6750 150 4725 10125 200 7875 19125 250 10800 27000 300 13050 350 19125 高压电磁阀GZYS6.4MAP ≤200℃ 15 3150 20 337525 382532 405040 4950 50 6750 快速启闭阀J041H0.1-10MPA ≤200℃ 10 3825 15 4050 20 450025 495032 6300 40 7200 50 7875电磁式紧急切断阀ZCRB0~0.1MPA≤80℃25 1350 32 1462.5 40 1575 50 1687.5 65 1912.5 80 2025 100 2700 125 3825 150 4500 200 6300 250 10575 300 13050 350 19125品名规格单价（元）铸钢不锈钢电磁式煤气安全切断阀DMF-0.1≤80℃100 5625 125 5850 150 6075 200 6300 250 6750 300 7200 350 8550 400 10125 450 11250 500 13950 600 16875 700 19800 800 22500 900 27000 1000 38250(丝口）ZCM0~0.04MAP≤20 517.580℃25 58532 72040 108050 1237.5煤气、天然气、液化气电磁阀(法兰）ZCM0~0.04MAP≤80℃25 675 32 787.5 40 900 50 1237.5 65 2025 80 2250 100 2925 125 4050 150 4950 200 6300 250 10800 300 13050 350 19125多功能电磁阀ZDF0.01~1.6MPA≤180℃15 2250 20 2250 25 2700 32 3375 40 4050 50 5400 65 6300 80 7200 100 8550品名规格单价（元）铸钢不锈钢高温高压电磁阀ZCZG0.1~2.5MPA≤250℃15 2250 20 2250 25 2362.5 32 2475 40 2925 50 3150 65 4275 80 5625 100 6750高温高压电磁阀ZCZH0.1~4.0MPA≤400℃15 2250 20 2250 25 2475 32 2700 40 3037.5 50 3262.5 65 4500 80 5850 100 7200气控电磁阀ZCQ法兰0~0.8MPA≤80℃25 540 32 630 40 742.5 50 1012.5 65 1372.5 80 1980 100 2250 125 2812.5 150 3375排泥阀专用电磁阀24DHS 10 630 15 675 20 742.5 25 810自保持式电磁阀ZCSTH 法兰0.05~0.8MPA≤60℃25 1350 32 1687.5 40 1912.5 50 2025 65 2362.5 80 2700 100 3150电磁脉冲阀20 247.5铝材质25 27040 49550 63065 72080 855品名规格单价（元）丝扣法兰燃气安全电磁阀ZCRP-DSK常开型，材质铸钢15 1125 1170 20 1170 1215 25 1215 1260 32 1912.5 2025 40 2610 2790 50 2700 2925 5 4500 80 4950 100 5850 125 13500 150 15750 200 18900 250 29250 300 3600 400 74925燃气安全电磁阀ZCRP-DSB常闭型，材质铸钢15 1665 1710 20 1710 1755 25 1755 1800 32 2587.5 2700 40 3420 3600 50 3510 37350 5 6525 80 7267.5 100 8550 125 18900 150 20520 200 23512.5 250 34425 300 42750 400 123750家用电磁阀ZCRP(A)-DSB 常闭型15 450 20 472.5 25 495 32 540 40 585 50 630家用型燃气泄漏报警器240元气体探测器、气体报警控制器1900元/路品名规格单价（元）丝扣法兰Y型气动角座阀塑料头304≤180℃15 360 540 20 405 630 25 495 765 32 630 877.5 40 787.5 1035 50 1012.5 1260 65 1395 1800 80 2025 2475铜不锈钢2W系列丝口电磁阀15 123.75 180 20 135 202.5 25 225 270 32 315 483 40 450 540 50 585 765名称型号通径价格不锈钢全不锈钢电磁阀ZBSF0-1.6MPA≤200℃DN15 480DN20 525DN25 570DN32 675DN40 750DN50 1020DN65 1650DN80 1950DN100 2550名称型号通径价格铸钢不锈钢蒸汽，水，ZQDF丝口1- DN15 300油用电磁阀1.6MPA≤200℃DN20 330DN25 375DN32 525DN40 600DN50 750ZQDF法兰0- 1.6MPA≤200℃DN20 525 DN25 450 570 DN32 570 675 DN40 630 750 DN50 780 975名称型号通径价格铸钢黄铜水用电磁阀ZCS丝口0.05-0.8MPA≤60℃DN15 105DN20 120DN25 150DN32 270DN40 360DN50 450ZCS法兰0.05-0.8MPA≤60℃DN25 300DN32 330DN40 390DN50 450DN65 570DN80 675DN100 825DN125 1275DN150 1650DN200 2850DN250 5100DN300 7050名称型号通径价格铸钢不锈钢高温中压电磁阀ZCG0.4-1.6MPA≤350℃DN15 720DN20 720DN25 630 750DN32 780 870 DN40 870 1020 DN50 1020 1200名称型号通径价格铸钢不锈钢中温电磁阀ZCZO丝口0.05-1.6MPA≤200℃DN15 300DN20 330DN25 375DN32 525DN40 600DN50 750ZCZO法兰0.05-1.6MPA≤200℃DN25 480 570DN32 600 675DN40 675 750DN50 825 975DN65 1125 1650DN80 1275 1950DN100 1650 2550DN125 2550 4500DN150 **** ****DN200 5250 12750DN250 7200 18000DN300 8700DN350 12750名称型号通径价格不锈钢高压电磁阀GZYS6.4MPA≤200℃DN15 2100DN20 2250DN25 2550DN32 2700DN40 3300DN50 4500名称型号通径价格不锈钢快速启J041H0.1- DN10 2550闭阀10MPA≤200℃ DN15 2700DN20 3000DN25 3300DN32 4200DN40 4800DN50 5250 名称型号通径价格电磁式煤气安全切断阀DMF-0.1≤80℃（温度≤250℃需要特殊订货）DN100 3750DN125 3900DN150 4050DN200 4200DN250 4500DN300 4800DN350 5700DN400 6750DN450 7500DN500 9300DN600 11250DN700 13200DN800 15000DN900 18000DN1000 25500电磁式紧急切断阀ZCRB0-0.1mpa≤80℃（压力0-1.6MPA需要特殊订货）DN25 900DN32 975DN40 1050DN50 1125DN65 1275DN80 1350DN100 1800DN125 2550DN150 3000DN200 4200DN250 7050DN300 8700DN350 12750名称型号通径价格铸钢煤气，天然气，液化气电磁阀ZCM丝口0-0.04mpa≤80℃DN20 345DN25 390DN32 480DN40 720DN50 825ZCM法兰0-0.04mpa≤80℃DN25 450DN32 525DN40 600DN50 825DN65 1350DN80 1500DN100 1950DN125 2700DN150 3300DN200 4200DN250 7200DN300 8700DN350 12750名称型号通径价格铸钢高温高压电磁阀ZCZG0.1-2.5mpa≤250℃DN15 1500DN20 1500DN25 1575DN32 1650DN40 1950DN50 2100DN65 2850DN80 3750DN100 4500ZCZH0.1-4.0mpa≤400℃DN15 1500DN20 1500DN25 1650DN32 1800DN40 2025 DN50 2175 DN65 3000 DN80 3900 DN100 4800名称型号通径价格铝电磁脉冲阀DMF-Z DN20 165 DN25 180 DN40 330 DN50 420 DN62 480 DN78 570名称型号通径价格排泥阀专用电磁阀24DHS0.15-1.0mpa≤60℃(二位四通）DN10 420DN15 450DN20 495DN25 540自保持式电磁阀ZCSTH法兰0.05-0.8mpa≤60℃DN25 900DN32 1125DN40 1275DN50 1350DN65 1575DN80 1800DN100 2100名称型号通径价格铸钢气控电磁阀ZCQ法兰0-0.8mpa≤80℃DN25 360DN32 420DN40 495DN50 675DN65 915DN80 1320DN100 1500DN125 1875DN150 2250 名称型号通径价格多功能电磁阀ZDF0.01-1.6mpa≤180℃DN15 1500DN20 1500DN25 1800DN32 2250DN40 2700DN50 3600DN65 4200DN80 4800DN100 5700一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
真空阀门的几种典型结构
真空阀门的几种典型结构(1)隔膜阀隔膜式真空阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
如图3所示，转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
此种阀门如采用丁晴橡胶隔膜，适用于前级和预抽管道上及温度为-25～80℃的非腐蚀性气体。
如采用氟橡胶隔膜，可用于高真空系统，使用温度范围为-30～150℃。
(2)真空球阀图4所示是真空球阀的结构，该阀中的密封机构是由两个环状弹性体紧压于一个金属球表面构成。
金属球上有一个大穿孔，借助于手柄转动金属球使穿孔改变方向，即可接通或切断气路。
金属球轴杆与阀体间的密封采用O形密封圈密封。
(3)真空蝶阀蝶阀的结构比较简单，如图5所示。
阀板的边缘上嵌有O形密封圈，阀板靠螺栓固定在传动轴阀杆上，使阀杆带动阀板转动，当阀板上的密封圈与阀体紧密接触时即实现了阀门的关闭，从关闭位置、阀板再转动90O时，阀门即完全打开，该种阀门的主要优点是体积小。
结构简单。
(4)插板阀图6和图7是插板阀的两种结构型式。
弹性体密封圈是嵌在阀体上。
转动手柄即可打开或关闭阀门。
图6的插板阀关闭时是靠限位块的斜面压紧阀盖，进而压紧密封圈。
图7的插板阀是靠链板压紧实现阀口密封。
(5)挡板阀图8是一种挡板阀的结构。
该阀通过阀盖的开启和压下来实现管路的接通和截止。
图中，压板23使阀口密封圈24固定于阀盖上。
压板2将阀杆3与阀盖连为一体。
上盖20与阀体22由密封圈21密封。
压帽5和7分别压紧密封圈4和8，实现动密封。
气缸盖11压紧密封圈lO，使气缸16上部密封。
气缸与气缸座17，通过密封圈9密封。
注油管18注入扩散泵油，以减小摩擦并帮助密封。
进气管接头12。
从空气压缩机来压缩空气首先通过加油器19，从加油器中出来的气体含有一定的油，再进入换向阀6，最后进入气缸，一方面润滑换向阀中的活塞，另一方面，防止气缸内表面生锈。
换向阀控制气源进入气缸上下部。
密封垫片13、活塞胶圈14、活塞15，将气缸分为两部分移动于气缸之中，从而控制阀门的开闭。

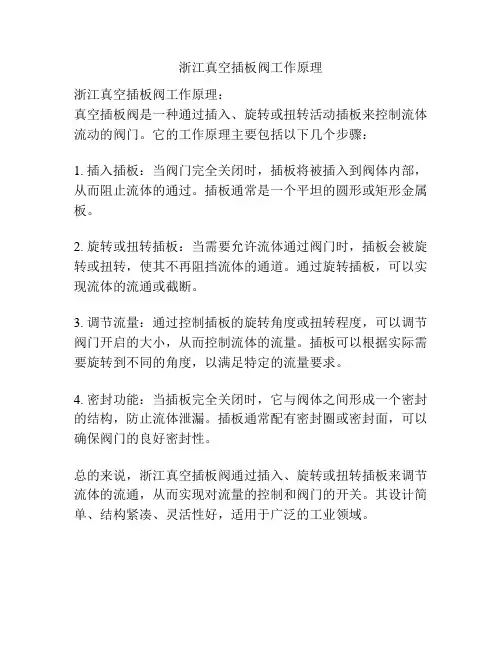

浙江真空插板阀工作原理
浙江真空插板阀工作原理
浙江真空插板阀工作原理：
真空插板阀是一种通过插入、旋转或扭转活动插板来控制流体流动的阀门。
它的工作原理主要包括以下几个步骤：
1. 插入插板：当阀门完全关闭时，插板将被插入到阀体内部，从而阻止流体的通过。
插板通常是一个平坦的圆形或矩形金属板。
2. 旋转或扭转插板：当需要允许流体通过阀门时，插板会被旋转或扭转，使其不再阻挡流体的通道。
通过旋转插板，可以实现流体的流通或截断。
3. 调节流量：通过控制插板的旋转角度或扭转程度，可以调节阀门开启的大小，从而控制流体的流量。
插板可以根据实际需要旋转到不同的角度，以满足特定的流量要求。
4. 密封功能：当插板完全关闭时，它与阀体之间形成一个密封的结构，防止流体泄漏。
插板通常配有密封圈或密封面，可以确保阀门的良好密封性。
总的来说，浙江真空插板阀通过插入、旋转或扭转插板来调节流体的流通，从而实现对流量的控制和阀门的开关。
其设计简单、结构紧凑、灵活性好，适用于广泛的工业领域。
超高真空插板阀原理
超高真空插板阀：隔绝、密封、控制
超高真空插板阀是一种非常重要的阀门，在许多科研、工业和医
疗领域都得到广泛应用。
这种阀门的主要作用是隔离和控制超高真空
环境下的气体流动。
插板阀的原理与一般的阀门基本相同，但是在超高真空环境下，
其运作原理和要求都有了很大变化，因为此时的空气压力非常之小，
阀门本身需要达到更高的密封性。
超高真空插板阀是通过插板的旋转或升降来控制气体的流动，从
而实现隔离和控制的目的。
插板阀的核心是插板，插板可以分为平面
插板、球形插板和锥形插板，不同的插板形式适用于各自的操作需要。
在超高真空环境下，插板要求表面非常平整，这通常需要通过抛光和
经过特殊处理来实现。
超高真空插板阀的一个重要的特点是其密封性能，其密封性能可
分为静密封和动密封两种，其中静密封是指固定结构的密封，而动密
封是指插板与阀体之间的密封性。
超高真空插板阀的动密封通常采用
活塞密封或圆锥水密封，通过这种方式实现高效的密封控制，确保气
体不会泄漏。
总之，超高真空插板阀是现代高科技产业中无处不在的关键零部件，它的密封、隔离和控制功能的优异性能是其重要的优势，为超高
真空环境下的气体流动提供了有效的保障。
几款真空阀简介及运用
几款真空阀简介及运用电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。
从而达到真空系统中迅速切断气流之功能。
GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。
超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。
其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。
适用的工作介质为空气及非腐蚀性气体。
电磁高真空充气阀是以电磁力为动力，当接通电源时，阀门被关闭，使真空系统与大气隔离；切断电源时，阀门处于开启状态，随之大气由外界引入真空系统。
GQC-4A型电磁高真空充气阀具有通电开启和通电关闭两种功能，阀内带有空气过滤器，可用作向真空系统充气。
阀门适用的介质为空气及非腐蚀性气体。
电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
【VIP专享】电磁高真空挡板阀GDC-J
首页>>产品中心>>真空挡板阀类>>GDC-J系列电磁高真空挡板阀GDC-J系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa)105～6.7x10-4阀门漏率(Pa.L/S)≤6.7x10-4适用温度（℃）-25～+40线圈温升（℃）≤65开闭时间（S）3～5电源电压（V/Hz）220±10%/50安装方式垂直(图一)(KF)连接及外形尺寸型号通径(DN)ΦＷΦＤΦＢH A法兰标准GDC-J16A/KF16683017.218640GDC-J25A/KF25824026.219350GB4982GDC-J40/KF401105541.227065GDC-J50A/KF501257552.230770/(图二)连接及外形尺寸型号通径(DN)ΦＷΦＢH h bxb n-b法兰标准GDC-J16A1668421652848x484-M5GDC-J25A2582551903558x584-M6GDC-J323292642174068x684-M6JB919GDC-J4040110702404480x804-M6GDC-J50A50125902855695x954-M8GDC-J656513510531565115x1154-M8GDC-J808016512535875140x1404-M8订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列阀门的安装维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
真空插板阀结构及工作原理
真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门，在高真空和低真空系统中广泛应用。
由于其简单、耐用和可靠的特点，被认为是真空系统中一种最好的阀门之一。
本文将详细介绍真空插板阀的结构、工作原理和使用特点，供读者参考。
真空插板阀主要由下列部分组成：阀体、插板、密封圈、传动装置和其他相关附件。
下面，我们逐一介绍这些部分的主要结构。
（一）阀体真空插板阀的阀体是一个容器，它通常由钢板或铸铁制成，并在内部安装了插板。
阀体内部的构造应尽可能简单，以保证有效的气密性。
（二）插板插板是真空插板阀的一个关键部件，它直接影响到该阀的工作性能。
通常情况下，插板是一个长方形的金属板，其尺寸和阀体相匹配。
插板上有一个齿轮等传动装置，可通过旋转来打开或关闭阀门。
在插板的两端，通常安装了密封圈，以确保插板在关闭时与阀体紧密贴合，从而防止气体泄漏。
（三）密封圈密封圈是一种环状零件，通常安装在插板的两端，可以与阀体形成闭合的密封结构。
为了确保紧密贴合，密封圈多是由弹性的橡胶或橡胶复合材料制成。
（四）传动装置真空插板阀的传动装置通常由齿轮组成，可以手动或自动驱动。
在实际使用中，多使用电动或气动驱动装置。
（五）其他相关附件真空插板阀还包括其他一些附件，如控制面板、阻尼装置、传感器等，以确保其正常工作。
真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。
当插板向阀体打开时，气体可以通过阀门进入系统。
当插板向阀体关闭时，气体被阻断，从而保持系统处于真空状态。
在真空系统中，插板与阀体之间的气密性是非常重要的，如果气泄漏超过了设定的限制，就可能对真空系统的工作造成不利影响。
密封圈的质量和安装是维持真空系统气密性的关键。
四、真空插板阀的使用特点（一）简单、耐用真空插板阀的结构简单，易于安装和维修，具有坚固、耐用、可靠等特点。
它们可以在恶劣的环境下工作，并且耐受高度腐蚀和高温的气体流。
（二）气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料，密封性能好。
插板阀
插板阀目录气动插板阀气动超高真空插板阀CCQ-A超高真空插板阀CC-A首页>>产品中心>>其它真空阀类>>CC-A 系列超高真空插板阀CC-A 系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。
阀门适用于超高真空系统中接通或截止气流之用。
高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
主要技术性能适用范围(Pa)105～1.3x10-7阀门漏率(Pa.L/S)DN≤200为≤1.3x10-7DN≥250为≤6.7x10-7阀门烘烤温度（℃）≤150(除传动装置外)开阀时阀板两侧压力差(Pa)≤2.7x103阀板密封件氟橡胶轴封处密封件不锈钢波纹管连接及外形尺寸型号通径(DN)ΦD ΦD0ΦD1ΦD2ΦD3H A n-d L L1B 法兰标准CC-50A 508972.461.655.6/60918-M849316580GB/T6071CC-63A 6311492.182.676.6/651058-M854719080CC-80A 801301109993/6513016-M860722580CC-100A100152130.2120.7114.7/7015216-M8660267100CC-150A150202181171.5165.5/7020220-M8784350100CC-200A200254231.8222.3216.6/8025124-M8882426100CC-250A2503142883082752718530024-M101146570130JB5278CC-300A3003653383533233189035232-M101206613130/订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。
真空阀门分类
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
气动高真空挡板阀GDQ型系列.doc
GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
GDQ-J 型为角通型式，GDQ-S型为带预抽口的三通型式。
适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～1.3x10-4阀门漏率(Pa.L/S) ≤1.3x10-6介质温度（℃）-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)气源压力(MPa) 0.4～0.8安装位置DN＜300任意,DN≥300垂直电源电压标准出厂：AC220V/50Hz特殊指定：AC110V；DC24V；DC12V等信号反馈标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V(图一)(KF)连接及外形尺寸型号通径(DN) ΦDΦB H A 法兰标准GDQ-J10/KF 10 30 12.2 1830GB4982GDQ-J16/KF 16 30 17.2 1840GDQ-J25/KF 25 40 26.2 2050GDQ-J40/KF 40 55 41.2 2165GDQ-J50/KF 50 75 52.2 27670 /((图二)活套法兰连接及外形尺寸型号通径(DN) ΦDΦB H A n-ΦCDNy(预抽口)n-Mb 法兰标准GDQ-J50 50 110 90 27674-Φ9//GB/T6070GDQ-J63 63 130 110 28388GDQ-J80 80 145 125 314888-Φ9GDQ-J100 100 165 145 33818GDQ-J125 125 200 175 4241288-Φ11GDQ-J(S)150 150 220 195 482138 DN40(GB4982)JB919GDQ-J(S)160 160 225 200 482138GB/T6070GDQ-J(S)200 200 285 260 6220 12-Φ11DN50(GB/T6070)GDQ-J(S)250 250 335 310 65528DN63(GB/T6070)GDQ-J(S)300 300 380 350 783258-Φ14DN80(GB/T6070)JB919GDQ-J(S)320 320 425 395 7892512-Φ14GB/T6070GDQ-J(S)400 400 510 480 1213316-Φ14DN100(GB/T6070)16-M12GDQ-J(S)400 400 500 465 121338-M16 JB919GDQ-J(S)500 500 610 580 12736DN125(GB/T6070)16-M10 GB/T6070GDQ-J(S)600 600 710 670 15624512-Φ21DN160(GB/T6070)12-M18 JB919GDQ-J(S)630 630 750 720 15624520-Φ1420-M10GB/T6070GDQ-J(S)800 800 920 890 195224-Φ14DN200(GB/T6070)24-M10注：其中DN400以上底部采用死法兰n-Mb。
真空阀工作原理及五大特征
真空阀工作原理及五大特征 一、小口径高真空挡板阀阀体均为精细铸件 高科技的精细铸造工艺和设备，使得不锈钢铸件完整可以取得致密的组织构造。
完整没有“气孔、疏松、夹砂”等铸造缺陷。
外形整洁、美观。
阀体漏率指标优于１０－１０Ｐａ．Ｍ３／Ｓ。
完整适用于超高真空工况条件。
二、ＧＹＣ－ＪＱ系列电磁高真空压差式充气阀的避免返油性能得到大大提升 经过对高真空压差式充气阀的构造停止改良，使得产品性能愈加牢靠，更合适机械真空泵工况请求。
有以下三个关键能性得到了提升：（１）．关阀时间缩短到＜０．７秒，更有利于避免返油；（２）．开阀时间稍有延时， 只要真空度到达了一定的值后阀门才干开启，假如无压差时则回到常开的状态；（３）．产品的真空漏率指标得到进步，由原来的低真空值提升到高真空值，完整能满足高真空工况请求，例如用作更高请求的旋片泵进气口的平安阀。
三、共同的一体式高真空调理球阀节流口调理抽速更显优越 一体式高真空调理球阀采用“Ｖ”型节流口使得调理抽速更显优越，装于单晶炉的主抽气管道上用来调理炉体的抽气速率，改动了老式的“蝶阀＋挡板阀”组合方式。
四、ＧＤＣ－Ｊ电磁高真空挡板阀和ＤＤＣ－ＪＱ电磁真空充气阀线圈长时间通电都不会产生高温 科学的电路控制和电磁路设计使得电磁阀线圈一直工作在高效省功的状态下。
在室温３０℃条件下连续工作７２小时线圈表面温度≤５５℃，产品外壳温度更低。
而且电子元件也不发热。
这样永远不会形成烧坏线圈的现象出现。
五、高真空插板阀驱动安装可放置在侧面 通常插板阀的高度较高，有占设备高度空间大的缺陷。
为了克制这个缺陷我们将驱动安装设计在侧面，这样大大地缩短了阀门的高度尺寸，减少了设备空间的制形成本。
。
超高真空阀门
超高真空阀门在玻璃阀的柱塞上有个一定体积的小洞，当小洞转向右边和高压气瓶连通时，小洞中就可充满高压气体；当它转向左边和真空容器连通时，就把该体积的高压气体放进容器中去，这样就起到了定量充气的作用。
真空阀门的种类繁多，通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类，其分类见表1。
真空阀门的型号编制方法国家专业标准作了规定，可查阅有关标准。
真空阀门目录五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GW-J-T型系列高真空微调阀GW-J-T型系列高真空微调阀(又称真空针阀)是靠螺杆传动来调节锥形针和孔的缝隙长度，改变阀座流导值。
是用来向真空系统中充气并可精确调节进气流量，以控制和调节系统内的真空度。
适用的工作介质为不含颗粒灰尘的空气及非腐蚀性气体。
主要技术性能型号通径(DN) ΦD 最小可调节量（Pa.L/S）最大可调节量（Pa.L/S）适用范围(Pa)阀门漏率(Pa.L/S)介质温度（℃）GW-J30-T 0.8 22 1.3x10-2400010-5～1.3x10-2＜1.3x10-6-25～+80GW-J200-T 2 38 1.3x10-126700GM型系列高真空隔膜阀GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。
采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。
焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa) 105～1.3x10-4 阀门漏率(Pa.L/S) ≤1.3x10-4介质温度（℃） -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)安装位置任意(图一)活套法兰连接及外形尺寸型号通径(DN)ΦDΦBΦWHLn-ΦC法兰标准GM-10 10 46 36 55 75 75 4-Φ6 JB919GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070GM-40 40 100 80 100 132 150 4-Φ9 GM-5050110901001571804-Φ9(图二)快卸法兰(KF)连接及外形尺寸 型号 通径(DN) ΦD ΦB ΦW H L 法兰标准GM-10/KF 10 30 12.2 55 75 75 GB4892GM-25/KF 25 40 26.2 90 115 100 GM-40/KF 40 55 41.2 100 132 150 GM-50/KF507552.2100157180/(图三)焊接式连接及外形尺寸 型号 通径(DN) ΦD ΦW H L GM-10-H(Ⅰ) 10 19 55 75 150 GM-25H(Ⅰ) 25 32 90 115 200 GM-40H(Ⅰ) 40 45 100 132 240 GM-50H(Ⅰ)5057100157240GM-10H(Ⅱ) 10 9 55 75 150GM-25H(Ⅱ) 25 19 90 115200注：Ⅰ型为两端焊接Ⅱ型为一端焊接，另一端插入J611F活塞角座阀J611F活塞角座阀系列适用于蒸汽和气体，温度达180℃。
CC-A型超高真空手动插板阀系列
CC-A型超高真空手动插板阀系列
■CC-A型超高真空手动插板阀为新研制的超薄阀门，采用手轮、丝杆传动机构，通过旋转手轮从而推(拉)动轴密封装置使阀芯组件做直线运动，从而控制阀门的开启或关闭。
该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有机械式开闭位置指示装置。
■CC-A型超高真空手动插板阀型号有：CC-50A、CC-63A、CC-80A、CC-100A、CC-150A、CC-200A、CC-250A、CC-320A、CC-400A。
■阀门标准接口形式有：CF、ISO-F、ISO-K三种。
■产品特点
•高可靠性；
•良好的密封性、超低放气率；
•运动平稳、噪音小、振动小；
•安装方便、结构紧凑；
•外形美观大方。
■主要技术指标
•适用范围：1x105Pa~10-7Pa；
•漏率：≤1.3x10-10Pa.m3/s；
•工作介质：空气、非腐蚀性气体；
•阀门开启时两侧压差:≤3x103Pa；
•烘烤温度：打开：≤200℃；关闭：≤150℃；
•首次保养循环次数：10000次；
•安装位置：任意；
•阀门位置指示：
手动驱动：带有启闭位置指示开关（机械式）；
备注：本公司生产的所有类型阀门均支持非标定制。
超高真空插板阀原理
超高真空插板阀原理
超高真空插板阀是一种用于超高真空环境下的阀门，其原理是通过插板的移动来控制气体的流动。
在超高真空环境下，任何微小的气体泄漏都会对实验或生产造成严重影响，因此超高真空插板阀的密封性能非常重要。
超高真空插板阀的结构主要由阀体、插板、密封圈和驱动机构组成。
阀体是阀门的主体部分，插板则是控制气体流动的关键部件。
插板通常由不锈钢或铝合金制成，表面经过抛光处理，以确保其表面光滑度和平整度。
密封圈则是插板与阀体之间的密封部件，通常采用氟橡胶或硅橡胶等高弹性材料制成。
驱动机构则是控制插板运动的部件，通常采用电动或气动驱动。
超高真空插板阀的工作原理是通过插板的移动来控制气体的流动。
当插板处于关闭状态时，密封圈与阀体之间形成了完全密封的空间，防止气体泄漏。
当需要开启阀门时，驱动机构会将插板向一侧移动，使气体可以通过阀门流动。
当需要关闭阀门时，驱动机构会将插板移回原位，密封圈与阀体再次形成完全密封的空间，防止气体泄漏。
超高真空插板阀的优点是密封性能好、操作方便、可靠性高、寿命长等。
它广泛应用于半导体、光电、航空航天等领域的超高真空环境下，保证了实验和生产的精度和可靠性。
GDQ型气动高真空挡板阀
GDQ型气动高真空挡板阀
来源：
产品名称：GDQ型气动高真空挡板阀产品型号：GDQ
用途和使用范围：
GDQ-J系列气动真空挡板阀是10-5～106Pa的真空系统中用来开启或隔断气流的阀门。
性能：
●漏率：1.3×10-9Pa＆#8226;M3/S。
●适用压力范围：1.3×10-5～105Pa；
●工作介质：气体、非腐蚀性气体；
●工作温度：氟橡胶-30℃～+150℃；
●起闭阀板两侧压力差：≤1000Pa；
●安装位置：DN＜300 任意；DN≥300垂直
●气源压力：4-6Kgf/cm2；
●电磁换向阀：电压 220V，功率3W；
●起闭信号：控制信号；电信号供用户选择。
原理和特点：
●结构紧凑，密封可靠，寿命长；
●通导大，提高泵的抽速。
●安装使用维护方便，大修时也无须将阀拆下。
●两种位置信号指示供用户选用：电信号采用微动开关和磁性开关；
主要零件材料：
体、杆、板不锈钢、碳钢
密封件氟胶、丁睛胶外形及连接尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高
真空插板阀
CC 型手动超高真空插板阀
CCQ 型气动超高真空插板阀
CCD 型电动超高真空插板阀
CC 型手动超高真空插板阀
CC 型超高真空插板阀是以手柄带动阀杆上下运动使阀板开启或关闭。
阀门适用于超高真空系统中切断或接通气流之用。
适用的工作介质为洁净的空气及非腐蚀性气体。
主要技术性能：
适1用范围 Pa
05～1×10-7
DN ≤200时 ≤1.3×10-7
漏D 率 Pa.1/s
N ≥250时 ≤6.7×10-7
烘≤烤温度 ℃ 150（传动装置除外）
开≤阀时阀板两侧压力差Pa 2.7×103
CCQ 型气动超高真空插板阀
CCQ 型气动超高真空插板阀是以压缩空气为动力源，经电磁换向阀由气缸活塞杆带动阀板作上下运动，达到阀门开启或关闭。
阀门是用于超高真空系统中切断或接通气流之用。
适用的工作介质为洁净的空气及非腐蚀性气体。
主要技术性能：
适1用范围 Pa
05～1×10-7
DN ≤200时 ≤1.3×10-7
漏D 率 Pa.1/s
N ≥250时 ≤6.7×10-7
烘≤烤温度 ℃
150（传动装置除外）
气源压力Mpa .4～0.6
0阀时阀板两侧压力差Pa 2.7×103开≤
CCD 型电动超高真空插板阀
CCD 型电动超高真空插板阀是以电源为动力源，通过电动装置使阀杆带动阀板作上下运动。
达到阀门开启或关闭。
阀门适用于超高真空系统中切断或接通气流之用。
适用的工作介质为洁净的空气及非腐蚀性气体。
主要技术性能：
适1用范围 Pa
05～1×10-7
DN ≤200时 ≤1.3×10-7
漏D 率 Pa.1/s
N ≥250时 ≤6.7×10-7
烘≤烤温度 ℃ 150（传动装置除外）
电2源V/Hz
20/50 开≤阀时阀板两侧压力差Pa 2.7×103。
