污水处理厂厂外污水收集系统沉井及顶管施工方案

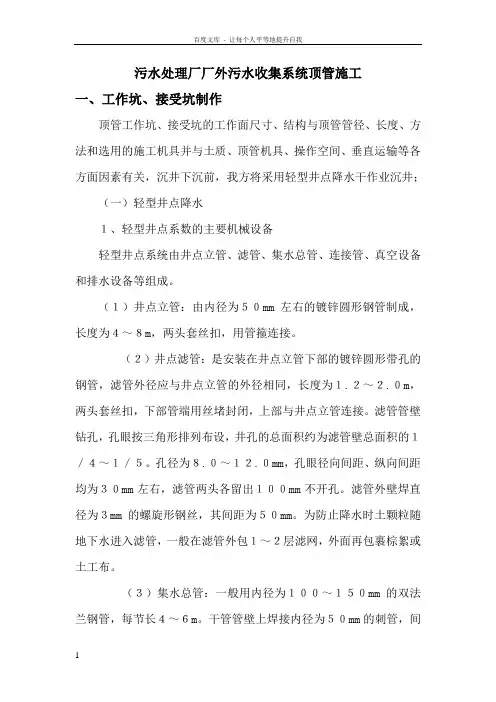

污水处理厂厂外污水收集系统顶管施工

一、工作坑、接受坑制作

顶管工作坑、接受坑的工作面尺寸、结构与顶管管径、长度、方法和选用的施工机具并与土质、顶管机具、操作空间、垂直运输等各方面因素有关，沉井下沉前，我方将采用轻型井点降水干作业沉井；

(一)轻型井点降水

1、轻型井点系数的主要机械设备

轻型井点系统由井点立管、滤管、集水总管、连接管、真空设备和排水设备等组成。

(1)井点立管：由内径为50 mm左右的镀锌圆形钢管制成，长度为4 —8 m两头套丝扣，用管箍连接。

(2)井点滤管：是安装在井点立管下部的镀锌圆形带孔的钢管，

滤管外径应与井点立管的外径相同，长度为1 . 2~2 . 0 m两头套

丝扣，下部管端用丝堵封闭，上部与井点立管连接。滤管管壁钻孔，孔眼按三角形排列布设，井孔的总面积约为滤管壁总面积的1／4~ 1/5。孔径为8 . 0〜12 . 0 mm孔眼径向间距、纵向间距均为3

0 mm左右，滤管两头各留出10 0 mm不开孔。滤管外壁焊直径为3 mm的螺旋形钢丝，其间距为5 0 mm为防止降水时土颗粒随地下水进入滤管，一般在滤管外包1~2层滤网，外面再包裹棕絮或土工布。

(3)集水总管：一般用内径为100〜150 mm的双法兰钢管，每节长

4~6 m干管管壁上焊接内径为50 mm的刺管，间距为0. 8~1 . 6 m井点总管与真空泵或集水罐及井点立管连接，每组

井点系统总管的长度应根据真工泵的排气能力、地下水的涌水量、土质等决定，但一般每个真空泵系统连接的井点总管长度不宜超过10

0 m

(4)连接管：连接井点立管与集水总管的短管。常用的为橡胶管，每节长约6 0 m内径与刺管外径相同，使用时插在刺管外部，并用铅丝拧紧、固定。

(5)真空泵：是井点降水使用的主要机械，本工程采用射流真空泵等。

射流真空泵。射流真空泵的工作原理是用高压水通过射流器加速生产负压，抽吸地下水。即用离心泵抽吸射流泵水箱内的水，加压至2 5MP a以上排入射流器内，高压水从射流器的喷嘴喷出，流速突然增大，因而在其周围形成真空负压，抽吸集水总管及井点立管内的地下水流入水箱内，由出水口自然排出。射流泵是气、水同时排的湿式泵，虽然排气量及其真空度均不如卧式柱塞泵，但设备简单，操作、保养、维修、管理都很简便，机械购置费及使用都较卧式柱塞泵低，是当前型井点常用的真空泵。

2、轻型井点系统的计算

(1)确定井点滤管埋设深度。井点滤管埋设深度，应保证地下

水位降到基坑(槽)底面的0 . 5 m以下。

(2)计算井点抽水影响半径R。抽水影响半径是指井点抽水后，地下水位呈漏斗形下降至稳定时的影响半径 (一般井点抽水后2〜7 d 即可达到稳定)，抽水影响半径的计算公式较多，但是由于土层组

成复杂，群井相互影响，往往计算结果与实际误差较大，因此宜用现场抽水试验确定。

3、轻型井点的施工

在施工用水、电源、施工道路、排水出路、机械设备、集水总管、井点立管、滤管、连接管等都具备的前提下，才开始井点的施工。

(1)安装真空泵系统。真空泵系统设置的位置，应尽量缩短集水总管最远点与真空泵的距离；真空泵或射流泵集水罐进水管的高度应不高于集水总管的高度。为防止真空泵排、降水系统的故障而中断降水，应用机械设备，并设专人保养维修。冬季及雨期施工时，应采取必要的防冻、防雨措施。

(2)安装集水总管。集水总管一般布置在井点立管的外侧，其设置高程应与井管立管顶的高程相同，并需顺直，坡度一般为1%。左右，其最高点为真空泵、射流泵集水罐进口处。

(3)组装井点管。根据设计要求将井点实管(即白管)和井点滤管组装成一个整体。井点滤管孔眼的总面积不得小于立管的截面面积，骨架、滤网等均应仔细检查完好，并加保护。

(4)沉设井点立管。按井点立管沉设位置放线，按线挖深3 0 cm宽5 0 cm排水沟，作为用水冲孔沉设井点的排水沟，排出的冲孔泥水，经沉淀池沉淀后排入附近水体。

沉设井点立管的常用方法有冲孔法和钻孔法。冲孔法是多级离心泵将水加压至0 . 2 5〜1 . 5MP a,经高压管送到水枪，水枪与套管相对固定，

冲孔时用吊车或扒杆卷扬机吊住水枪及管的上端，对准点位，垂直插入预先挖好的井点小坑，并不断地反复提升、降落。高

压水通过水枪喷嘴将土冲切成孔，孔径约为3 0 CR!当冲孔达到设计滤管底以下5 0 cm以上时，冲管停沉加冲片刻，使底部泥浆随水流去，然后关闭高压泵，抽出水枪，按高度放下井点立管和滤管，井点立管应放在土孔中央。而后立即向套管内立管外灌注砂石滤料，边灌边用竹竿插捣，灌至距地面（坑底面）约1 m左右处停止，而后拔出套管，并用土封填上部土孔。同时冲孔出来的土渣也部分淤填已沉设完毕的土孔内。套管的长度为井点立管的长度加滤管的长度再加1 m。

每个真空泵系统抽吸的井点立管及集水总管为一组，每组中各个井点立管和滤管的长度应相等，且沉设的深度应在同一水平面上。沉设井点立管后，向土孔内充填滤料时，土孔中的水应从井点立管内冒出，如果不冒水，则该点为死点，应拔出重新沉设，或用高压水从井点立管中向外反冲洗。此时水压宜控制在0 . 12MP a左右。

钻孔法是用钻孔机干钻土孔或连钻带用水冲孔后沉设井点立管。土孔的直径为30 cm 左右，成孔后沉设及安装立管的方法均与冲孔相同。

（5）轻型井点布置与安装

1）井点的布置原则是：应将全部降水范围均包括在井点系统之

内；重点保证能抽掉工程中较深的基坑（槽）的降水。

2）轻型井点管的安装

（A）井点立管沉设完毕后，应立即用连接胶管与集水总管连接。井点立管顶部弯头、刺管均用丝扣连接，刺管插入连接胶管后，

用卡箍或铅丝固定。要求所有接口均严密不得漏气

(E)每组井点系统安装完后，立即试运行，合格后连续运转。井点连续
