网架结构的种类及性能特点
网架结构的种类及其性能特点
网架结构已成为现代世界应用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程应用方面，发展都很快。
网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。
网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各种跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。
网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广应用。
跨度越大，采用此种结构的优越性和经济效果也就越显著。
网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。
网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力。
单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。
单层和双层壳型网架也都可采用拟壳法简化计算。
单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。
目前中国的网架结构绝大部分采用板型网架结构。
网架结构是空间网格结构的一种。
网架结构
网架结构已成为现代世界应用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程应用方面，发展都很快。
网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。
网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各种跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。
网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广应用。
跨度越大，采用此种结构的优越性和经济效果也就越显著。
网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。
网架具有重量轻、强度高、整体刚性好、变形能力强等特点，目前对于网架的需求量也越来越大.结构屋顶全部采用冷弯薄壁钢构件体系组成，钢骨采用超级防腐高强冷轧镀锌板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命。
结构寿命可达100年。
网架结构
由倒置的三角锥排列而成，上下弦杆形成的网格均为正三 角形。连接方式为锥体的角与角相连。受力较均匀，适用 于大中跨度及重屋盖的建筑物。
河南理工大学土木工程学院 2011-10-25
2.抽空三角锥网架
抽掉部分锥体。上弦杆仍呈正三角形，下弦杆组成的图案 可呈三角形、六边形等形状。刚度较差，适用于屋盖荷载 较轻、跨度较小的情况。
河南理工大学土木工程学院
2011-10-25
网架结构构造简单、重量轻、强度高，能通过结构单 元的组合变化来实现形体复杂、规模宏大的空间结构，被 大量用于各类大跨度建筑的屋盖结构中，为现代大跨度结 构的发展开辟了广阔的前景。
河南理工大学土木工程学院
2011-10-25
网架的结构型式
网架与平面桁架具有相同的结构本质。网架按构成方式 可分为平面构成与立体构成。前者用平面桁架通过交叉方式 形成空间结构，称为交叉平面桁架体系 交叉平面桁架体系，后者则是由空间形 交叉平面桁架体系 式的基本单元发展而成，称为角锥体系 角锥体系。 角锥体系
2011-10-25
2. 正放抽空四角锥网架
适当抽掉一些四角锥体，便于布置采光通风天窗。
河南理工大学土木工程学院 2011-10-25
3.斜放四角锥体网架
锥底的角与角相连。上弦与建筑的平面边线成450角，下弦与建筑 平面边线平行。受压的上弦杆较受拉的下弦杆短，受力合理，且 节点处交汇杆少。但屋面板类型多，屋面排水难组织
点支撑
河南理工大学土木工程学院
周边支撑
2011-10-25
点支撑 •点支承的设置原则 通过正弯矩和挠度减小，使整个网架的内力趋于均匀 内力趋于均匀 对于单跨多点支承，悬挑长度宜取中间跨的1/3 (下图a) 对于多跨多点支承，悬挑长度宜取中间跨的1/4(下图b)

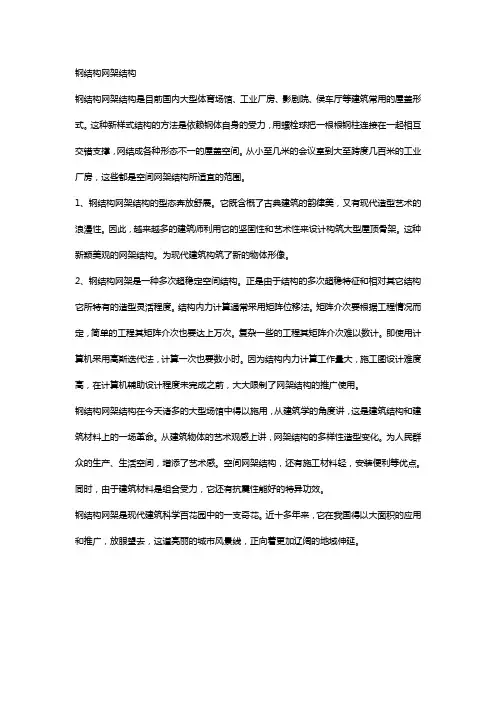

钢结构网架结构
钢结构网架结构钢结构网架结构是目前国内大型体育场馆、工业厂房、影剧院、侯车厅等建筑常用的屋盖形式。
这种新样式结构的方法是依赖钢体自身的受力，用螺栓球把一根根钢柱连接在一起相互交错支撑，网结成各种形态不一的屋盖空间。
从小至几米的会议室到大至跨度几百米的工业厂房，这些都是空间网架结构所适宜的范围。
1、钢结构网架结构的型态奔放舒展。
它既含概了古典建筑的韵律美，又有现代造型艺术的浪漫性。
因此，越来越多的建筑师利用它的坚固性和艺术性来设计构筑大型屋顶骨架。
这种新颖美观的网架结构。
为现代建筑构筑了新的物体形像。
2、钢结构网架是一种多次超稳定空间结构。
正是由于结构的多次超稳特征和相对其它结构它所特有的造型灵活程度。
结构内力计算通常采用矩阵位移法。
矩阵介次要根据工程情况而定，简单的工程其矩阵介次也要达上万次。
复杂一些的工程其矩阵介次难以数计。
即使用计算机采用高斯迭代法，计算一次也要数小时。
因为结构内力计算工作量大，施工图设计难度高，在计算机辅助设计程度未完成之前，大大限制了网架结构的推广使用。
钢结构网架结构在今天诸多的大型场馆中得以施用，从建筑学的角度讲，这是建筑结构和建筑材料上的一场革命。
从建筑物体的艺术观感上讲，网架结构的多样性造型变化。
为人民群众的生产、生活空间，增添了艺术感。
空间网架结构，还有施工材料轻，安装便利等优点。
同时，由于建筑材料是组合受力，它还有抗震性能好的特异功效。
钢结构网架是现代建筑科学百花园中的一支奇花。
近十多年来，它在我国得以大面积的应用和推广，放眼望去，这道亮丽的城市风景线，正向着更加辽阔的地域伸延。
10第十章网架结构分析
二、平面网架(或称“平板网架” )
平面网架是无推力的空间结构，不存在需要 材料去对付推力的问题。所以是既合理又合算的 网架型式（优点类似平行桁架）。目前，国内外 广泛采用的网架结构也是这种型式。
第三节 平行网架的结构形式
平板网架通常由平行弦桁架交叉组成 ，根据桁架交叉方式的不同有下述几种 型式。
一、两向正交正放网架
间刚度比两向网架
为好，而且杆件内
力比较均匀。但节
点汇交处杆件较多
，节点构造比较复
杂。
这种网架适用于大跨 度建筑，持别是当 建筑平面为三角形 、六边形和圆形时 最为合适 。
四、锥体网架
前面三种网架都是 由平行弦桁架相互交叉 组成，故属于交叉桁架 体系网架。锥体网架是 由三角锥、四角锥或六 角锥的锥体单元组成的 空间网架结构，故属于 角锥体系网架。锥体网 架因不是桁架交叉组成 ，故网架的上、下层网 格之间设有竖向腹杆。 上、下层网格之间的腹 杆，也就是锥体的棱角 斜杆。
上海师范大学球类房屋顶结构就是这种网架 (31．5m×40．5m)。
正放四角锥体网架杆件内力比较均匀。当为点支 撑时，除支座附近的杆件内力较大外，其他杆件的内 力也比较均匀。屋面板规格比较统一，上、下弦杆件 等长，无竖杆，构造比较简单。
四角锥体网架适用于平面接近正方形的中、小跨 度周边支承的建筑。也适用于大柱网的点支承，有悬 挂吊车的工业厂房和面荷载较大的建筑。
薄壳差不多，故这种
网架也称“网壳”。
曲面网架的缺点（对应薄壳结构的缺点）
曲面网架屋盖，由于多余的上凸而增加了建筑容 积，从而增加了建造费用，以及增加了采暖、通风、 照明等项目的常年费用。
就曲面网架本身的构造来说，施工也比较困难。 尤其是，对于经常遇到的矩形建筑平面来说，曲面网 架还要设置承受巨大推力的特殊设施，从而消耗大量 材料，降低了结构本来获得的经济效果，故是得不偿 失的方法。因此，国内外实际很少采用曲面网架这类 型式。
网架结构的种类及性能特点
网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，要紧经受拉力和压力。
单层壳型网架的节点一样假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。
单层和双层壳型网架也都可采用拟壳法简化计算。
单层壳型网架的杆件，除经受拉力和压力外，还经受弯矩及切力。
目前中国的网架结构绝大部份采用板型网架结构。
网架结构是空间网格结构的一种。
所谓“空间结构”是相对“平面结构”而言，它具有三维作用的特性。
空间结构问世以来，以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。
空间结构也能够看做平面结构的扩展和深化。
网架结构是空间杆系结构，杆件要紧经受轴力作用，截面尺寸相对较小。
网架结构已成为现代世界应用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，最近几年来，由于电子计算技术的迅速进展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面和实际工程应用方面，进展都专门快。
网架在需要大跨度、大空间的运动场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪迹。
网架结构的优势是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各类跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因此用料经济。
网架要紧用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推行应用。
跨度越大，采用此种结构的优越性和经济成效也就越显著。
网架结构板型网架结构按组成形式要紧分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽暇四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽暇三角锥网架及蜂窝形三角锥网架三种形式。
名词解释特种结构
名词解释特种结构特种结构是指在建筑工程中采用的一种非常规的结构形式。
与常规结构相比，特种结构拥有独特的设计理念和建造方法，常见的特种结构包括网壳结构、空间结构、悬索桥等。
网壳结构是指由许多平面构件按照特定的布置形式拼接而成的结构形式。
网壳结构以其富有创意的外观和高度的结构效能而备受瞩目。
它具有轻质、高强度、刚度大、自重小的特点，适用于大跨度和特殊形状的建筑。
例如，鸟巢体育馆是一座采用网壳结构设计的标志性建筑，它的外观形状模仿了鸟巢，结构稳定且美观大方。
空间结构是指利用杆件、节点和连接组件组成的三维空间网架结构。
其特点是构件自重轻、刚度高、抗震性好。
通过合理的力学模型和计算方法，可以确保空间结构具有良好的力学性能。
空间结构广泛应用于大型体育场馆、展览馆和机场等工程项目中。
例如，北京国家体育场“鸟巢”的外观造型和结构就采用了空间结构设计，它不仅体现了大胆的构思，也具备良好的力学性能。
悬索桥是一种以悬索为主要承载构件的桥梁。
它采用悬挂在主塔或墩上的主悬索将桥面支撑起来，形成了从桥面到塔或墩的连续荷载传递。
悬索桥具有自重轻、刚度大、桥面结构简洁等优点，尤其适用于大跨度的桥梁建设。
例如，世界闻名的金门大桥就是一座悬索桥，它连接了美国加利福尼亚州旧金山市和马林县，是一座工程壮丽、设计精巧的建筑杰作。
特种结构的设计和施工需要更加精细和复杂的工艺和技术，因此对设计师和施工人员的要求也更高。
特种结构的出现不仅丰富了建筑的形式和风格，而且为人们提供了更多的空间和功能。
同时，特种结构还提供了更多的可能性，让建筑师能够在设计中展现他们的创意和艺术才能。
总之，特种结构是一种非常规的建筑结构形式，它包括了网壳结构、空间结构和悬索桥等。
这些特种结构不仅具有独特的外观，还具备良好的力学性能和结构效能。
通过特种结构的应用，建筑师能够实现更多的设计理念和建造目标，为人们创造出更美观、更实用的建筑作品。
网架钢结构的主要性能
• 施工周期短，外形较为美观，具有一定的装饰作 用。被广泛的用为体育场等性质，它可以通过改变受力状 况进行多方面受力，使材料能更有效的得到发挥，最大程 度的发挥了材料的强度，减少了材料的浪费，
• 此外，生产网架结构的杆件材料较为单一便于运输与 储藏，有利于提高生产效率并保证工程的质量。
• 轻钢结构在近十年得到发展，在工业化应用范围中，钢材的 市场需求量也在不断的扩大，我国钢材产量可以满足对生产 材料的基本需求，网架构成材料具有的性能可以满足网架结 构对建筑的要求，
• 这为钢结构网架的发展提供了良好的物质供应基础。 钢结构的构建制造与生产减少了人工的成本，缩短了 施工周期，保证了工程的质量。
网架钢结构的主要性能
网架/
• 网架结构因其特有的性质在空间建筑上得到很好的应 用，网架结构通过把各个杆件的节点进行连接的方式 组成有规律的网状空间结构，
• 把三角锥、三棱体等单元进行组合形成平面，构成网架结构的 形成。
• 使用这种的网架结构能够均匀的受力，整体性能较 好，具有很好的稳定性和抗震性可以承受荷载，
网架结构简介
图 棋盘形四角锥网架
图 斜放四角锥网架
斜放四角锥网架 上弦网格呈正交斜放， 下弦 网格为正交 正放。网架上弦杆短， 下弦杆长，受力合 理。 适用于中小跨度周边 支承，或周边支承与 点支承相结合的矩形 平面。
斜放四角锥网架
斜放四角锥网架
镇江市体育馆屋盖结 构为一斜放四角锥网 架,平面尺寸为45米 ×55米,复盖面积2475 平方米,长短两个方向 的网格尺寸,分别为 3930毫米和3750毫米, 高3.2米,45米跨度方向 起拱450毫米。
图 星形四角锥网架
星形网架上弦杆比下弦杆短，受力合理。竖杆受压， 内力等于节点荷载。星形网架一般用于中小跨度周 边支承情况。
三角锥网架
三角锥网架上下弦平 面均为正三角形网格， 上下弦节点各连9根 杆件。 当网架高度为网格尺 寸的倍时，上下弦杆 和腹杆等长。三角锥 网架受力均匀：整体 性和抗扭刚度好，适 用于平面为多边形的 大中跨度建筑。
水平斜撑杆
水平斜撑杆
对于点支承网架，应在支承平面内沿主 桁架的两侧设置水平斜杆。
水平斜撑杆 水平斜撑杆
水平斜撑杆
水平斜撑杆
图 周边支承网架水平斜撑布置方式之一
2.两向正交斜放网架
1）定义： 由两组相互交叉成90度的平面 桁架组成，但每片桁架与建筑平面边线的 交角为45度。可理解为两向正交正放网架 在建筑平面上放置时转动45度。
网架形式
K建工ZB 113
240114501 褚梦梦
双层网架的常见形式
两向正交正放网架
平面桁架网架
四面锥体系网架
两向正交斜放网架 三向网架 正放四角锥网架 正放抽空四角锥网架 棋盘四角锥网架 斜放四角锥网架 星形四角锥网架
门式钢架、网架、排架结构的定义
门式钢架、网架、排架结构的定义
平板网架平面形状灵活，可设计成各种形状。
按腹杆的设置不同可分为：交叉桁架体系、四角锥体系、三角锥体系和其它一些体系。
网架的弦杆与边界相垂直时称为正放网架，与边界斜交时称为斜放网架。
平面排架结构的特点是：梁与柱为铰结（不传递弯矩），一般是焊接的（也有螺栓连接的）。
门式钢架结构是梁柱单元构件的组合体，其形式种类多样，在单层工业与民用房屋的钢结构中应用较多的为单跨、双跨或多跨的单双坡门式钢架，单跨钢架的跨度国内最大已达到72M。
钢结构网架总结
钢结构网架是，按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆系结构，主要承受整体弯曲内力。
网壳：按一定规律布置的杆件通过节点连接而形成的曲面状空间杆系或梁系结构，主要承受整体薄膜内力。
立体桁架（拱架）：是有上弦、腹杆和下弦构成的横截面为三角形或四边形的格构式桁架。
张弦立体拱架：由立体拱架与索拉组合而形成的结构。
空间网格结构的不足：●杆件和节点几何尺寸的偏差以及曲面的偏离对网壳的内力、整体稳定性和施工精度影响较大，中就给结构设计带来了困难；●对于网架和网壳结构来说，节点用钢量较大；●利用相贯节点实现立体桁架或立体拱架时，可能会处现节点强度验算起控制作用的情况。
采用主管局部加厚将导致增加焊接工作量，而主管全长加厚则容易造成材料的浪费。
●网壳结构可以构成大空间，但当矢高很大时，增加了屋面面积和不必要的建筑空间，增加建筑材料和能源的消耗；空间网格结构的优点:●受力合理，荷载可以沿空间路径传递，因此可以跨越较大的跨度，节约刚材；●网架结构组成形式多，但每一种都十分规则，其布置极易掌握；●结构组成灵活多样但又有高度的规律性，便于采集，适合各种各样建筑方面的要求；●节点连接简便可靠；●适应建筑工业化、商品化的要求；●分析计算成熟已采用计算机辅助设计；●加工制作机械化程度高，并已全部工厂化；●用料经济，能用较少的材料开业较大的跨度；以上就是郑州盛天钢结构工程有限公司为大家介绍的相关内容，希望对您有帮助,/手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。
真的，我平时对你也不错吧，你可不能让我干等着呀。
”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。
”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。
”“给老娘滚！”当然，以上是个笑话。
不过，近日成都一家燃气公司也发生了一件类似的事情，董事长在微信里发了一个六十块钱的红包，三名员工一时手痒，按耐不住诱惑，结果伸手一抢纷纷中招：工作时间玩手机，罚款五百！在面对记者采访时，董事长表示：“我为了了解大家的思想动态，所以加入了员工的微信群里。
网架结构可以分为哪几种及性能特点
网架结构可以分为哪几种及性能特点网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力。
单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。
单层和双层壳型网架也都可采用拟壳法简化计算。
单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。
目前中国的网架结构绝大部分采用板型网架结构。
网架结构是空间网格结构的一种。
所谓“空间结构”是相对“平面结构”而言，它具有三维作用的特性。
空间结构问世以来，以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。
空间结构也可以看作平面结构的扩展和深化。
网架结构是空间杆系结构，杆件主要承受轴力作用，截面尺寸相对较小。
网架结构已成为现代世界应用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程应用方面，发展都很快。
网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。
网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各种跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。
网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广应用。
跨度越大，采用此种结构的优越性和经济效果也就越显著。
网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
网架结构的优点
网架结构的优点惠大策摘要：论述了网架结构的几种通用形状及网架结构的有点、设计及制作安装的方便性，并从某些角度结合实际工程实例对网架结构与其它结构作以比较。
关键词：网架外形；网架有点；设计、计算；制作、安装网架结构是杆件按照一定的规律布置，通过节点连接而成的网格状空间杆系结构。
网架外形可以呈平板状（图一），亦可呈曲面状（图二和图三）。
前者称为平板网架（简称网架）。
后者成为曲面网架（简称网壳）。
常用曲面网壳结构有两类：网状筒壳（图二）和网状穹顶（图三）。
网状筒壳中倾斜于房屋纵轴的杆件组成斜拱，而和纵轴平行的构件则是直的。
其受力兼有杆系和筒体受力的特点，是一种受力合理、体型完美、经济效果好的结构形式。
结构可以是单层或双层（跨度较大时，为防止失稳宜采用双层）。
其缺点主要是支撑边界处有较大的推力，会给结构处理带来困难；网状穹顶是适合于平面为圆形或正多边形的一种空间结构形状。
穹顶结构的组成方案很多，如图1—3所示属于环式构造，辐射方向的构件起拱肋的作用，是主要支撑构件，另外还有环形构件和斜撑。
环形构件在屋盖结构满布荷载时会出现环拉力，可对拱肋起拉条作用，从而使拱肋的截面减小。
从受力角度看该结构比平板网架合理，但是它使建筑和采暖空间增大，屋面消耗材料也增多。
网状筒壳中倾斜于房屋纵轴的杆件组成斜拱，而和纵轴平行的构件则是直的。
其受力兼有杆系和筒体受力的特点，是一种受力合理、体型完美、经济效果好的结构形式。
结构可以是单层或双层（跨度较大时，防止失稳宜采用双层）。
其缺点主要是支撑边界处有较大的推力，会给结构处理带来困难；网状穹顶是适合于平面为圆形或正多边形的一种空间结构形状。
穹顶结构的组成方案很多，如图1—3所示属于环式构造，辐射方向的构件起拱肋的作用，是主要支撑构件，另外还有环形构件和斜撑。
环形构件在屋盖结构满布荷载时会出现环拉力，可对拱肋起拉条作用，从而使拱肋的截面减小。
从受力角度看该结构比平板网架合理，但是它使建筑和采暖空间增大，屋面消耗材料也增多。
网架结构介绍
网架结构介绍来源：网络作者：佚名时间：08-03-28 点击：12 图片：文字说明：网架结构是由多根杆件按照某种规律的几何图形通过节点连接起来的空间结构，受力均匀，空间刚度大。
网格组成一般为两向正交正放四角锥网架，采用钢材主要是Q235或16Mn 钢，杆件一般采用钢管(无缝钢管或高频焊接钢管)。
它改变了一般平面桁架的受力体系，能够承受来自各方向的荷载，即使在个别杆件受到损伤的情况下，也能自动调节杆件内力，保持结构的安全。
由于网架结构肯有优越的结构情能，良好的经济情能，良好的经济情、安全安与适用情，在我国的应用也比较广泛，特别是在大型公共建筑和工业厂房屋盖中更为常见。
网架结构的特点a. 网架结构的刚度大，整体性好，抗震能力强。
b. 网架结构的自重轻，节约钢材。
c. 网架结构适应于各种平面形式的建筑,网架结构取材方便。
d. 网架结构适宜于工厂化生产。
e. 网架结构安装为高空作业，其工艺复杂。
网架结构的形式在对网架结构分类时，采取不同的分类方法，可以划分出不同类型的网架结构型式。
a．按结构组成分类1 双层网架具有上下两层弦杆，是最常用的网架结构形式。
2 三层网架具有上中下三层弦杆，强度和刚度都比双层网架提高很大。
在实际应用时，如果跨度l＞50m，酌情考虑；当跨度l＞80m时，应当优先考虑。
3 组合网架根据不同材料各自的物理力学性质，使用不同的材料组成网架的基本单元，继而形成网架结构。
一般是利用钢筋混凝土板良好的受压性能替代上弦杆。
这种网架结构型式的刚度大，适宜于建造活动荷载较大的大跨度楼层结构。
（如下图）b．按支承情况分类1 周边支承网架：该形式传力直接，受力均匀，是采用最普遍一种支承形式。
2 点支承网架：可置于4个或多个支承上，采用上弦、下弦或柱帽支承。
3 周边与中间点支承相结合网架：该形式特别适用于大面积工业厂房或其它类似建筑。
4 三边支一边开口或两边支承两边开口的网架：一般应对非支承边（即自由边）作特殊处理，如自由边附近增加网架层数，加设托梁或托架，增加网架高度等方法。
网架结构的种类及性能特点
网架结构已成为现代世界使用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程使用方面，发展都很快。
网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。
网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各种跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件和支撑系统有机结合起来，因而用料经济。
网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广使用。
跨度越大，采用此种结构的优越性和经济效果也就越显著。
网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢和钢筋混凝土组成的组合网架，其中以钢网架用得较多。
网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力。
单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。
单层和双层壳型网架也都可采用拟壳法简化计算。
单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。
目前中国的网架结构绝大部分采用板型网架结构。
网架结构是空间网格结构的一种。
浅谈平板网架结构的应用与优势
浅谈平板网架结构的应用与优势平板网架结构主要是从连续体平板演化而来，可以帮助其在周边简支过程中发挥出作用，并通过其尺寸高度来确定屋面具体构造形式。
本文根据以往工作经验，对平板网架结构的应用形式进行总结，并从平面桁架系平板网架、空间桁架系平板网架、平板网架的抗震性能三方面，论述了平板网架结构形式及优势，希望可以对相关工作起到一定帮助作用。
标签：平板网架结构;抗震性能;空间桁架系在网架结构应用过程中，主要是由一系列杆件朝着几个方向有规律的进行组合合成，最终将网状空间杆系结构展示出来，这也是大跨度结构之中的主要形式。
站在外形角度来说，主要包括曲面网壳以及平面平板网架两种形式，平板網架结构应用最为常见。
除此之外，平板网架在应用过程中可以承受较高的动载荷，在构件规格化的同时，还能为制造和安装工作的开展奠定基础。
一、平板网架结构的应用形式（一）网格尺寸的确定在网格尺寸代销的确定上，可以对整个网架的经济性产生极大影响，由于网格较大，相应的节点数量也会降低，为整个施工工作的开展提供方便，如果网格较小，则会与上述情况刚好相反。
另外，如果在房屋建筑之中使用钢筋混凝土进行屋面设计，整个网架尺寸不能过大，否则将会引起整个屋面板的重量提升，增加节点载荷，让网架的耗钢量和吊装难度相应提升。
在使用压型锥板和预制铝合金等轻型屋面制作方案时，网格尺寸也要尽量增大，这样可以降低节点数量，让杆件断面发挥出更大作用，降低钢材的使用量。
总而言之，网格尺寸需要根据网架结构跨度情况和柱网尺寸等数据和要求，对整个网架进行综合设计，很多时候，这些因素与屋面板的规格和种类息息相关，具体表示形式如下：（1/20-1/6）L2其中，L2代表网架的短向跨度。
（二）网架高度的确定为了确保网架高度与应用要求相符，需要以实际工程做对比，选择合适的高度，一般来说，网架的短向跨度范围主要集中在1/20到1/10之间，具体大小与下列因素存在直接关系：首先是屋面荷载，当屋面荷载提升之后，整个网架的挠度数据将会全面提升，为了将网架的挠度数据保持在L2/200以下，所选择的网架需要具备一定高度。
钢结构网架总结
钢结构网架是，按一定规律布置的杆件通过节点连接而形成的平板型或微曲面型空间杆系结构，主要承受整体弯曲内力。
网壳：按一定规律布置的杆件通过节点连接而形成的曲面状空间杆系或梁系结构，主要承受整体薄膜内力。
立体桁架（拱架）：是有上弦、腹杆和下弦构成的横截面为三角形或四边形的格构式桁架。
张弦立体拱架：由立体拱架与索拉组合而形成的结构。
空间网格结构的不足：●杆件和节点几何尺寸的偏差以及曲面的偏离对网壳的内力、整体稳定性和施工精度影响较大，中就给结构设计带来了困难；●对于网架和网壳结构来说，节点用钢量较大；●利用相贯节点实现立体桁架或立体拱架时，可能会处现节点强度验算起控制作用的情况。
采用主管局部加厚将导致增加焊接工作量，而主管全长加厚则容易造成材料的浪费。
●网壳结构可以构成大空间，但当矢高很大时，增加了屋面面积和不必要的建筑空间，增加建筑材料和能源的消耗；空间网格结构的优点:●受力合理，荷载可以沿空间路径传递，因此可以跨越较大的跨度，节约刚材；●网架结构组成形式多，但每一种都十分规则，其布置极易掌握；●结构组成灵活多样但又有高度的规律性，便于采集，适合各种各样建筑方面的要求；●节点连接简便可靠；●适应建筑工业化、商品化的要求；●分析计算成熟已采用计算机辅助设计；●加工制作机械化程度高，并已全部工厂化；●用料经济，能用较少的材料开业较大的跨度；以上就是郑州盛天钢结构工程有限公司为大家介绍的相关内容，希望对您有帮助,/手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。
真的，我平时对你也不错吧，你可不能让我干等着呀。
”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。
”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。
”“给老娘滚！”当然，以上是个笑话。
不过，近日成都一家燃气公司也发生了一件类似的事情，董事长在微信里发了一个六十块钱的红包，三名员工一时手痒，按耐不住诱惑，结果伸手一抢纷纷中招：工作时间玩手机，罚款五百！在面对记者采访时，董事长表示：“我为了了解大家的思想动态，所以加入了员工的微信群里。
网架结构有几种类型
(一)网架结构有几种类型？1.平面桁架系网架2.四角锥体系网架3.三角锥体系网架(二)网架结构是如何选型的？网架的选型应根据建筑平面形状和跨度大小、网架的支撑方式、荷载大小、屋面构造和材料、制作安装方法等，结合实用与经济的原则综合分析确定。
一般情况应选择几个方案经优化设计而确定。
(三)网架结构屋面排水有哪几种方式？1.整个网架起拱2.网架变高度3.上弦节点上加小立柱4.支承柱变高度(A:空间桁架位移法是以网架的杆件为基本单元，以节点位移为基本未知量，首先建立杆件单元的内力与位移关系，形成单元刚度矩阵；然后根据节点的变形协调条件和静力平衡条件，求解节点的位移值。
求得节点位移后，即可根据杆件单元的内力与位移关系求出全部杆件内力.B:网板法一种以空间桁架系为计算模型的差分分析法，适用于正放四角锥网架计算。
分析时以网架某一方向的上、下弦杆内力及上弦节点挠度为未知数，基本方程为四阶的差分方程。
当考虑剪切变形和变刚度影响时，可求得较精确的计算结果。
(五)网架结点一般有哪几种类型？各有何特点？1.焊接空心球节点：这种节点的优点是构造和制造均较简单、球体外形美观、具有万向性，可以连接任意方向的杆件。
其缺点是由于球节点有等厚钢板制成，因此，在与钢管交接处应力集中明显，形成应力尖峰值使球体受力不均匀，由于钢管与球正交连接，焊缝长等于钢管周长，没有余量，要求焊缝必须与钢管等强，而且在多数情况下，焊接时工件不能翻身，就造成一圈焊缝中俯、侧、仰焊均有的全位置焊接，因此对焊接要求高而难度大。
2.螺栓球节点：这种节点的优点是制作精度由工厂保证，现场装配快捷工期短，有利于房屋建造周期的缩短；其制作费用比焊接空心球节点高而拼装费用低。
这种节点可用于以建造临时设施便于拆装。
其缺点为组成节点的零件较多，增加了制造成本，高强螺栓上开槽对其受力不利，安装时有否拧紧不易检查。
安装时应特别注意对结合面处的密封防腐处理，特别在湿度较高的南方地区应重视防腐措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

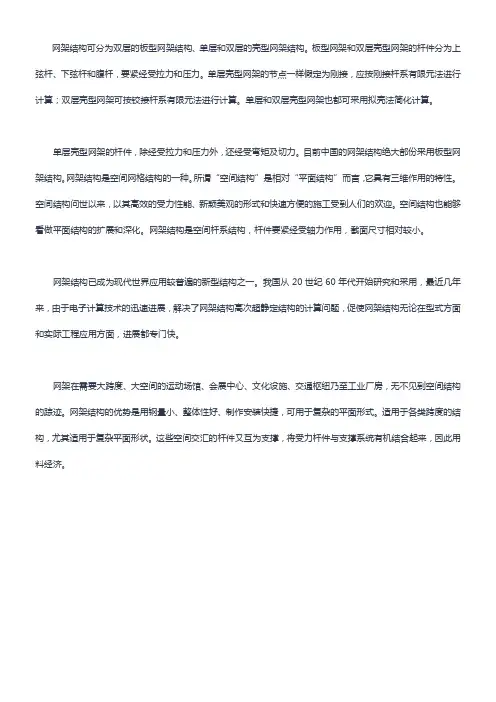

网架结构可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力。
单层壳型网架的节点一般假定为刚接，应按刚接杆系有限元法进行计算；双层壳型网架可按铰接杆系有限元法进行计算。
单层和双层壳型网架也都可采用拟壳法简化计算。
单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。
目前中国的网架结构绝大部分采用板型网架结构。
网架结构是空间网格结构的一种。
所谓“空间结构”是相对“平面结构”而言，它具有三维作用的特性。
空间结构问世以来，以其高效的受力性能、新颖美观的形式和快速方便的施工受到人们的欢迎。
空间结构也可以看作平面结构的扩展和深化。
网架结构是空间杆系结构，杆件主要承受轴力作用，截面尺寸相对较小。

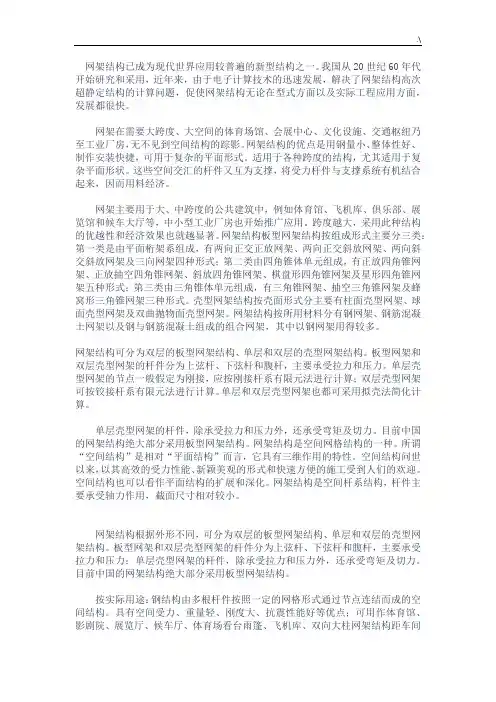

网架结构已成为现代世界应用较普遍的新型结构之一。
我国从20世纪60年代开始研究和采用，近年来，由于电子计算技术的迅速发展，解决了网架结构高次超静定结构的计算问题，促使网架结构无论在型式方面以及实际工程应用方面，发展都很快。
网架在需要大跨度、大空间的体育场馆、会展中心、文化设施、交通枢纽乃至工业厂房，无不见到空间结构的踪影。
网架结构的优点是用钢量小、整体性好、制作安装快捷，可用于复杂的平面形式。
适用于各种跨度的结构，尤其适用于复杂平面形状。
这些空间交汇的杆件又互为支撑，将受力杆件与支撑系统有机结合起来，因而用料经济。
网架主要用于大、中跨度的公共建筑中，例如体育馆、飞机库、俱乐部、展览馆和候车大厅等，中小型工业厂房也开始推广应用。
跨度越大，采用此种结构的优越性和经济效果也就越显著。
网架结构板型网架结构按组成形式主要分三类：第一类是由平面桁架系组成，有两向正交正放网架、两向正交斜放网架、两向斜交斜放网架及三向网架四种形式；第二类由四角锥体单元组成，有正放四角锥网架、正放抽空四角锥网架、斜放四角锥网架、棋盘形四角锥网架及星形四角锥网架五种形式；第三类由三角锥体单元组成，有三角锥网架、抽空三角锥网架及蜂窝形三角锥网架三种形式。
壳型网架结构按壳面形式分主要有柱面壳型网架、球面壳型网架及双曲抛物面壳型网架。
网架结构按所用材料分有钢网架、钢筋混凝土网架以及钢与钢筋混凝土组成的组合网架，其中以钢网架用得较多。
网架结构根据外形不同，可分为双层的板型网架结构、单层和双层的壳型网架结构。
板型网架和双层壳型网架的杆件分为上弦杆、下弦杆和腹杆，主要承受拉力和压力；单层壳型网架的杆件，除承受拉力和压力外，还承受弯矩及切力。
目前中国的网架结构绝大部分采用板型网架结构。
按实际用途：钢结构由多根杆件按照一定的网格形式通过节点连结而成的空间结构。
具有空间受力、重量轻、刚度大、抗震性能好等优点；可用作体育馆、影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱网架结构距车间等建筑的屋盖。
网架具有重量轻、强度高、整体刚性好、变形能力强等特点，目前对于网架的需求量也越来越大.结构屋顶全部采用冷弯薄壁钢构件体系组成，钢骨采用超级防腐高强冷轧镀锌板制造，有效避免钢板在施工和使用过程中的锈蚀的影响，增加了轻钢构件的使用寿命。
结构寿命可达100年。
钢结构的网架采用的保温隔热材料以玻纤棉为主，具有良好的保温隔热效果。
用以外墙的保温板，有效的避免墙体的“冷桥”现象，达到了更好的保温效果。
100mm左右厚的R15保温棉热阻值可相当于1m厚的砖墙。
网架结构的拼装一般在现场进行。
在出厂前对于螺栓球节点网架宜进行预拼装，以检查零部件尺寸和偏差情况。
网架的拼装应根据施工安装方法不同，采用分条拼装，分快拼装或整体拼装。
网架拼装应在平整的刚性平台上进行。
对于焊接空心球节点的网架在拼装时，应正确选择拼装次序，以减少焊接变形和焊接应力，根据国内多数工程经验，拼装焊接顺序应从中间向两边或四周发展，最好是由中间向两边发展，因为网架在向前拼装时，两端及前边可自由收缩。
钢结构产品在焊完一条节间后，可检查一次尺寸和几何形状，以便由焊工在下一条定位焊时给予调整。
网架拼装中应避免形成封闭圈，在封闭圈中施焊，焊接应力将很大。
