可控硅调压电路图
可控硅控制电路图解及制作13例
可控硅控制电路图解及制作13例可控硅是可控硅整流器的简称。
可控硅有单向、双向、可关断和光控几种类型。
它具有体积小、重量轻、效率高、寿命长、控制方便等优点，被广泛用于可控整流、调压、逆变以及无触点开关等各种自动控制和大功率的电能转换的场合。
单向可控硅是一种可控整流电子元件，能在外部控制信号作用下由关断变为导通，但一旦导通，外部信号就无法使其关断，只能靠去除负载或降低其两端电压使其关断。
单向可控硅是由三个PN结PNPN 组成的四层三端半导体器件与具有一个PN结的二极管相比，单向可控硅正向导通受控制极电流控制;与具有两个PN结的三极管相比，差别在于可控硅对控制极电流没有放大作用。
可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。
以上两个条件必须同时具备，可控硅才会处于导通状态。
另外，可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通。
可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
简易单向可控硅12V触摸开关电路触摸一下金属片开，SCR1导通，负载得电工作。
触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J放电，维持继电器吸合约4秒钟，故电路动作较为准确。
如果将负载换为继电器，即可控制大电流工作的负载。
可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，活动导入以可控硅实际应用案例的展示，以激发学生的活动兴趣。
可控硅控制电路的制作13例1：可调电压插座电路如图，可用于调温(电烙铁)、调光(灯)、调速(电机)，使用时只要把用电器的插头插入插座即可，十分方便。
V1为双向二极管2CTS，V2为3CTSI双向可控硅，调节RP可使插座上的电压发生变化。
2：简易混合调光器根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。
三相可控硅触发板说明电路图

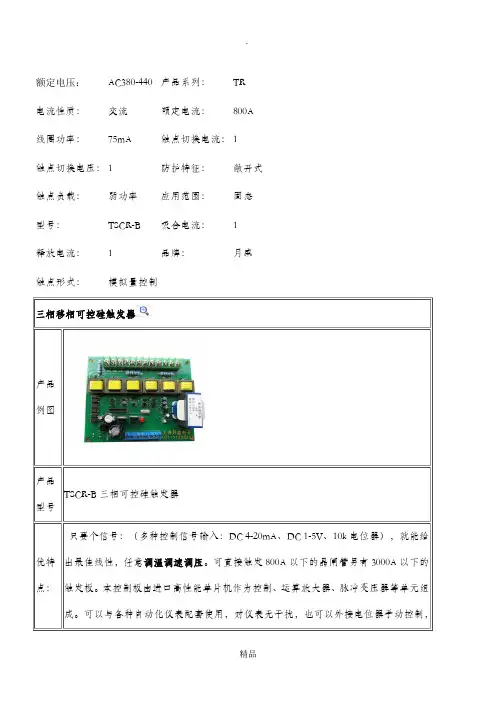

三相移相可控硅触发器产品例图产品型号TSCR-B三相可控硅触发器优特点：只要个信号：（多种控制信号输入：DC 4-20mA、DC 1-5V、10k电位器），就能给出最佳线性，任意调温调速调压。
可直接触发800A以下的晶闸管另有3000A以下的触发板。
本控制板由进口高性能单片机作为控制、运算放大器、脉冲变压器等单元组成。
可以与各种自动化仪表配套使用，对仪表无干扰，也可以外接电位器手动控制，额定电压：AC380-440产品系列：TR电流性质：交流额定电流：800A 线圈功率：75mA触点切换电流：1触点切换电压：1防护特征：敞开式触点负载：弱功率应用范围：固态型号：TSCR-B吸合电流：1释放电流：1品牌：月盛触点形式：模拟量控制适应电路三相全控桥式可控整流电路带平衡电抗器的双反星形可控整流电路变压器原边交流调压，副边二极管整流电路三相零式整流电路三相半控桥式可控整流电路三相交流相控调压电路三相五柱式双反星形可控硅整流电路三相可控硅触发板接线图（全控整流）三相可控硅触发板接线图（相位调压）.一、可控硅模块产品概述：1.散热能力最强，同等条件温升最低且长期稳定2.外形长方型，环氧树脂灌封(模块)。
3.使用时需配适当散热器，必要时加强迫风冷。
4.国际标准封装。
5.阻燃工程塑料外壳，黄铜底板6.用途广范:如电气开关柜,自动化控制，大功率设备等二.以下是可控硅模块参数:.型号MTC-100A MTC-150A MTC-200A 额定工作电压1200V，1700V反向重复峰值电压800-1200反向重复峰值电流≤20mA浪涌电流ITMS(A) 2980门极触发电流（ma）≤150门极触发电压（V）≤2.5VDC维持电流IH(mA) ≤150通态压降VTM(V) ≤1.8通态门槛VTO(V) 0.80结壳热阻Rth（j-c）0.20（C/W）内部电路工作温度—35～75 ℃散热条件≥25A配散热器,≥40A再加风扇强冷外形尺寸94.0长×38.0高×35.0宽重量168g三.可控硅模块外形尺寸和安装接线图:(单位:mm).四.月盛可控硅模块型号对照表：如有侵权请联系告知删除，感谢你们的配合！。
可控硅调压电路原理
可控硅调压电路原理
可控硅调压电路原理是一种常见的电子调节电压的方法。
它通过可控硅器件（又称二极管可控整流器）控制电流的导通时间来调节输出电压的大小。
可控硅器件是一种具有三个电极的半导体元件，包括主电极、控制电极和门极。
当在主电极与控制电极之间加上一定的正向电压，使得主电极与控制电极之间的结反向偏置矩形区域变窄，从而使得可控硅器件产生导通状态。
而若在主电极与控制电极间施加一定的反向电压，或是通过门极施加一个周期性的触发信号，可控硅器件将被迫断开导通状态。
可控硅调压电路主要由可控硅器件、控制电路和功率元件组成。
在控制电路中，通过对可控硅器件主、控制电极之间的脉冲信号的调节，控制器件导通时的时间和导通周期的比例。
在功率元件中，通过将可控硅器件与负载（如电阻、电感或电容）相连，使得输出电压与负载的关系得到控制。
可控硅调压电路的工作原理是将输入电源的交流电转换为直流电。
当输入电压施加到可控硅调压电路时，可控硅器件会在每个正弦周期的起始瞬间导通，从而导致电流在主电极和控制电极之间流通。
然后，可控硅器件会在每个正弦周期的结束瞬间断开导通。
因此，通过控制可控硅器件的导通时间和导通周期的比例，可以调节输出电压的大小。
总的来说，可控硅调压电路通过控制可控硅器件导通时间的长
短，实现对输出电压的调节。
这种电路具有简单、稳定、可靠的特点，在许多电子设备中广泛应用。
可控硅的工作原理(带图)
可控硅是可控硅整流器的简称。
它是由三个PN 结四层结构硅芯片和三个电极组成的半导体器件。
图3-29是它的结构、外形和图形符号。
可控硅的三个电极分别叫阳极(A)、阴极(K)和控制极(G)。
当器件的阳极接负电位(相对阴极而言)时，从符号图上可以看出PN 结处于反向，具有类似二极管的反向特性。
当器件的阳极上加正电位时(若控制极不接任何电压)，在一定的电压范围内，器件仍处于阻抗很高的关闭状态。
但当正电压大于某个电压(称为转折电压)时，器件迅速转变到低阻通导状态。
加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。
此时如果在控制极上加有适当大小的正电压(对阴极)，则可控硅可迅速被激发而变为导通状态。
可控硅一旦导通，控制极便失去其控制作用。
就是说，导通后撤去栅极电压可控硅仍导通，惟独使器件中的电流减到低于某个数值或者阴极与阳极之间电压减小到零或者负值时，器件才可恢复到关闭状态。
图3-30 是可控硅的伏安特性曲线。
)；当有控制极信号时，正图中曲线I 为正向阻断特性。
无控制极信号时，可控硅正向导通电压为正向转折电压(UB0向转折电压会下降(即可以在较低正向电压下导通)，转折电压随控制极电流的增大而减小。
当控制极电流大到一定程度时，就再也不浮现正向阻断状态了。
曲线Ⅱ为导通工作特性。
可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。
若阳极电压减小(或者负载电阻增加)，导致阳极电流小于时，可控硅从导通状态即将转为正向阻断状态，回到曲线I 状态。
维持电流IH曲线Ⅲ为反向阻断特性。
当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通(惟独很小的漏电流)。
只有反向电压达到击穿电压时，电流才蓦地增大，若不加限制器件就会烧毁。
正常工作时，外加电压要小于反向击穿电压才干保证器件安全可靠地工作。
可控硅的重要特点是：只要控制极中通以几毫安至几十毫安的电流就可以触发器件导通，器件中就可以通过较大的电流。
可控硅在单相电机中的调速电路

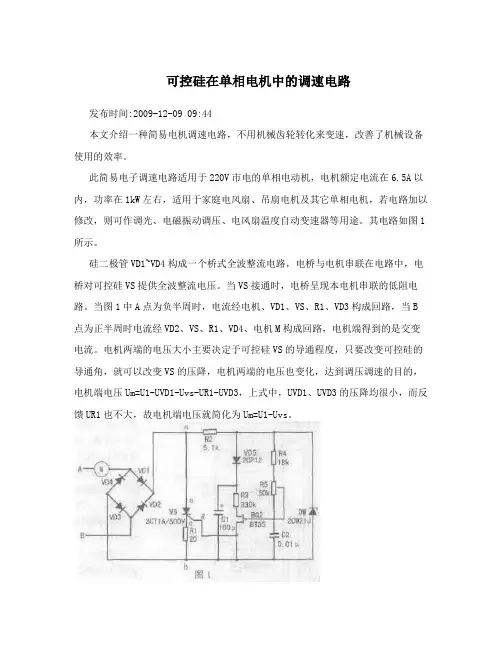

可控硅在单相电机中的调速电路发布时间:2009-12-09 09:44本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。
此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。
其电路如图1所示。
硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。
当VS接通时，电桥呈现本电机串联的低阻电路。
当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。
电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。
可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。
在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。
这样，当VS导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。
反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。
简单可控硅充电机制作四款可控硅充电机电路图详解
简单可控硅充电机制作四款可控硅充电机电路图详解在现代社会中，电器的使用越来越频繁，充电器也成为了我们生活中必不可少的用品之一。
然而，不合格的充电器可能会造成安全事故，使用不当可能会损坏电器，因此对于充电器的制作，我们需要严格遵循相关的规定和标准。
可控硅充电机电路图是充电器制作中常用的一种电路，本文将会介绍四款可控硅充电机电路图的详细制作过程。
一、单管稳压可控硅充电机电路图单管稳压可控硅充电机电路图如下：+---------------------+| |R1 || |+---+ / +------+ /| | \\ | | \\ E1| |_ |/---+ | / MOC3063AC | --/\\/\\/----|VO_____| \\| _|_ |\\---+ | || | | | | | |+---+ C1 | +------+ || |+---------------------+其中，元器件描述如下：•R1：2.2 kΩ 横向，1/4W 金属膜电阻•C1：0.1 μF，250V 陶瓷电容器•MOC3063: 隔离型三端高速可控硅输出光耦，用于隔离控制电路和功率电路。
•VO：触发电压，可根据实际需要进行调整。
在制作单管稳压可控硅充电机电路时，需要注意以下几点：•电阻R1的阻值需根据电源电压和电路电流进行选择，保证可控硅的正向电流灭火电流不小于电路电流（额定载流量）；•需要进行触发电流的选择，尽可能使得触发性能优良，可以选择超过5 mA的稳定电流源。
二、双晶体双向可控硅充电机电路图双晶体双向可控硅充电机电路图如下：+--------------+/ | \\/ *T1 (2N6661) \\/ ,--C1 | C2 --. \\+--|_ / | ,--|+CD---+| | |/ R1 +----|>| (_) | __Load__ +--VAL (AC)--|--+--+-----------<| ( ) +--|______| | | +-------------|<-|+CD---+| \\ || \\ |\\ / / _ \\ R2\\ / --- | /\\/\\/\\/\\----|>| -------+vo DC+\\__________/ |/ |_____ __|______|其中，元器件描述如下：•T1：2N6661 双向隔离型可控硅•R1：2KΩ，1/4W 金属膜电阻•R2：1KΩ，1/2W 碳膜电阻•C1：0.15 μF, 630 版电解电容•C2：0.1 μF, 630 版陶瓷电容在制作双晶体双向可控硅充电机电路时，需要注意以下几点：•确保稳压电源的稳定性，否则会影响充电器的充电效果。
可控硅电机调速电路
本文介绍一种简易电机调速电路，不用机械齿轮转化来变速，改善了机械设备使用的效率。
此简易电子调速电路适用于220V市电的单相电动机，电机额定电流在6.5A 以内，功率在1kW左右，适用于家庭电风扇、吊扇电机及其它单相电机，若电路加以修改，则可作调光、电磁振动调压、电风扇温度自动变速器等用途。
其电路如图1所示。
硅二极管VD1~VD4构成一个桥式全波整流电路，电桥与电机串联在电路中，电桥对可控硅VS提供全波整流电压。
当VS接通时，电桥呈现本电机串联的低阻电路。
当图1中A点为负半周时，电流经电机、VD1、VS、R1、VD3构成回路，当B 点为正半周时电流经VD2、VS、R1、VD4、电机M构成回路，电机端得到的是交变电流。
电机两端的电压大小主要决定于可控硅VS的导通程度，只要改变可控硅的导通角，就可以改变VS的压降，电机两端的电压也变化，达到调压调速的目的，电机端电压Um=U1-UVD1-Uvs-UR1-UVD3，上式中，UVD1、UVD3的压降均很小，而反馈UR1也不大，故电机端电压就简化为Um=U1-Uvs。
可控硅VS的触发脉冲靠一只简单的单结晶体管VS电路产生，电容器C2通过电阻R4、R5充电到稳压管DW的稳定电压UZ，当C2充电到单结晶体管的峰点电压时，单结晶体管就触发，输出脉冲而使可控硅导通。
在单结晶体管发射极电压充分衰减后，单结晶体管就断开，VS一经接通，那么a、b两点之间的电压就下降到稳压管DW的稳定电压UZ以下，电容器C2再充电就依赖于点a到b点间的电压，因稳压管的电压已经降低到它的导通区域以外，点a到b点的电压取决于电动机的电流、R1和VS导通时的电压降。
这样，当VS 导通时，电容器C2的充电电流取决于电动机的电流，在这种情况下便得到了反馈，这就使得电动机在低速时转矩所受损失的问题得到补救。
反馈电阻R1的数值经过实验得出，因此，VS在导通周期的时间内，电容C2便不能充电到足以再对单结晶体管触发的高压，然而，电容C2会充电到电动机电流所决定的某一数值。
可控硅交流调压器的工作原理及其相关应用
可控硅交流调压器的工作原理及其相关应用基本介绍可控硅交流调压器：是一种以可控硅(电力电子功率器件)为基础，以智能数字控制电路为核心的电源功率控制电器，简称可控硅调压器，又称可控硅调功器，可控硅调整器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快体积小、重量轻、效率高、寿命长、以及使用方便等优点，目前交流调压器多采用可控硅调压器。
工作原理可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用。
1：电路原理：电路图如下可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0、3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
八款可控硅调压器电路图
八款可控硅调压器电路图
首先可控硅是一种新型的半导体器件，其次它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
可控硅调压器电路图（一）
可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。
当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到单结晶体管T1管的峰值电压Up时，单结晶体管T1
由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
元器件选择
调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其余的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管，如2CZ21B、2CZ83E、。
双向可控硅调光电路图
双向可控硅调光电路图上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.简易混合调光电路图调光电路图如附图所示,其工作原理是:根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。
根据这一原理，把C1 和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。
电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或 C2充电。
进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。
D1和D2还起限制触发极的反相电压保护双向可控硅的作用。
常用调光方法的工作原理核心提示: 1、脉冲宽度调制（ PWM ）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为 0.5 ，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。
半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。
触发双向可控硅调压电路
过零触发双向可控硅调压电路图新一代晶闸管触发模块KTM2011A的原理及应用摘要：KTM2011A是青岛珠峰科技有限公司推出的新一代晶闸管触发模块，具有体积小、重量轻、触发动率大及波形对称性对等优点。
文中详细介绍了KTM2011A的内部结构、工作原理、设计特点及具体的应用电路。
关键词：触发电路隔离脉冲KTM2011A1 概述KTM2011A是青岛珠峰科技有限公司经过优化设计和精心研制的新一代晶闸管触发模块，具有体积小、重量轻、触发功率大及波形对称性好等优点。
其输出可触发单相电路中两个相位互差180°的晶闸管，可广泛用于单相交流调压、单相桥式半控整流电路中作为晶闸管的触发电路，由于模块内部集成有隔离单元，故使用中不需要外接脉冲变压器。
KTM2011具有如下特点：2.2 极限参数KTM2011A的极限工作参数如下：●输入交流同步电压：15～17V；●输出直流电压V+：22V；●输入移相电压VK：0～+10V；●输出触发电流：≤750mA；●输出脉冲幅度：18～21V；●移相范围：0～180°；●脉冲宽度：≮2ms ；●需配变压器容量：5～10VA ；●输入、输出间隔离电压：2500VDC ； ●工作温度范围：-10～+70℃。
●工作电源电压VCC ：+16V ；3 结构及原理 KTM2011A 的内部结构及工作原理框图如图2所示。
它由同步环节、锯齿波形成、整流电路、脉冲形成、脉冲放大及隔离整形环节共五个单元电路组成。
工作时，KTM2011A 首先将来自同步电流变压器副边的电压信号经整流电路整流，并通过引脚4的内部送给脉冲放大与隔离整形电路，同时将滤波稳压后的电压经引脚3输入给锯齿波形成和脉冲形成部分作为供电电源。
另一方面，来自同步电源变压器副边的电压信号经同步环节检测出过零点，并在锯齿波形成环节根据用户在引脚7所接电阻的大小而决定的斜率形成锯齿波。
将该锯齿波与引脚9输入的控制电压 Uk 相比较以形成对应于同步信号的正、负半周脉冲。
调光台灯的电路
调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。
市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。
该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。
调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。
其中单向可控硅使用MCR100-6，二极管使用1N4007。
灯泡应选择60W以下的白炽灯。
第一个图所示的电路性能更好一些，可以控制更大功率的电器。
调光台灯电路图一：调光台灯的典型电路如附图所示。
主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。
UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。
调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。
另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。
它们的工频阻抗很小，不会影响灯光的亮度。
调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。
2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。
五、主要技术指标：电源电压：5V。
输出脉宽：40ms。
输出触发脉冲导通角：41°"159°。
调光周期（从最亮到最亮）：4.2s。
电源电流：1.5"2.5mA。
输出端灌入电流：≤25mA。
输出触发脉冲幅度：Vss-3V。
渐暗脉冲：83±3。
常用可控硅调速调光电路
常用可控硅调速调光电路(图)
典型的120V可控硅调光器电路图另一种120V可控硅调光器电路图
用于230V白炽灯的大功率双向晶闸管调光器电路图
可控硅应用电路举例
1. 可控硅应用电路_直流可控硅触发电路：如图G2是一个电视机常用的过压保护电路，当E+电压过高时A点电压也变高，当它高于稳压管DZ的稳压值时DZ道通，可控硅D受触发而道通将E+短路，使保险丝RJ熔断，从而起到过压保护的作用。
2. 可控硅应用电路_相位可控硅触发电路：相位触发电路实际上是交流触发电路的一种，如图G3，这个电路的方法是利用RC回路控制触发信号的相位。
当R值较少时，RC时间常数较少，触发信号的相移A1较少，因此负载获得较大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大，因此负载获得较少的电功率。
这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
用氖灯触发的大功率双向可控硅调光器电路图
简易单向晶闸管调光器电路图
D1和D2分别对电源的正半波及负半波进行整流后对C1或C2充电，RW1用来调节触发时间，由于调节后的移相量不同，就可以达到改变输出电压的目的。
本电路利用了电容器在正弦波交流电路中的电压与电流相位差最大为90°这一原理，实际使用中比常规的RC串联电路更稳定。
双向可控硅工作原理图解
双向可控硅工作原理图解一、引言双向可控硅（Bilateral Switch Diode，简称BSD）是一种特殊的半导体器件，具有双向导通的特性。
它可以在正向和反向电压下都能够可控导通，具有可靠的开关性能和较大的耐压能力。
本文旨在通过深入解析双向可控硅的工作原理，向读者展示其内部结构及关键组成部分，并详细说明其在电路中的应用。
二、双向可控硅的结构与特性2.1 结构双向可控硅由四个半导体元件组成：两个PNP型晶体管和两个NPN型晶体管。
这四个晶体管被连接在一起，形成了双向可控硅的结构。
双向可控硅的结构概览如下图所示：-> NPN|-> PNP|-> NPN|-> PNP2.2 特性双向可控硅具有以下几个主要特性：1.双向导通：双向可控硅能够在正向和反向电压下都能够可控导通，可以用于交流电路中的开关控制。
2.双向触发：双向可控硅在正向和反向触发电压下都可以工作，触发脉冲的极性可以根据不同应用需求选取。
3.可靠性高：双向可控硅具有较高的耐压能力和可靠的开关性能，能够承受较大的电流和电压。
4.响应速度快：双向可控硅具有快速的响应速度，可以迅速实现导通或截止状态的切换。
三、双向可控硅的工作原理3.1 正向电压下的工作原理当正向电压施加在双向可控硅的主电极之间时，两个PNP型晶体管之间的base-emitter结区会被偏置，使得P区中的少数载流子开始注入到N区，形成PN结。
此时，双向可控硅处于导通状态。
3.2 反向电压下的工作原理当反向电压施加在双向可控硅的主电极之间时，两个NPN型晶体管之间的base-emitter结区会被偏置，使得N区中的少数载流子开始注入到P区，形成PN结。
此时，双向可控硅也处于导通状态。
3.3 触发与导通控制双向可控硅的导通状态由触发电压控制。
通过施加一个触发电压脉冲来激活双向可控硅，使其从截止状态切换到导通状态。
触发脉冲的极性可以根据需要选择。
四、双向可控硅的应用4.1 交流电路的开关控制双向可控硅广泛应用于交流电路的开关控制领域。
可控硅应用电路图
单向可控硅PCR606应用电路图：用PCR406制作调光电路:单向晶闸管调光灯电路板:电路原理：由灯泡、开关S、整流管D1-D4:1N4007、可控硅100-6与电源构成主电路：由电位器PR1A:500K、电容C1:1U、电阻R1:1K;R2:1K构成触发电路。
接通220v后，经过D1-D4全桥整流得到的脉动直流电压加至RP1A，给电容C1充电，当C1两端电压上升到一定的程度时，就会触发可控硅Q1，灯泡点亮。
同样的，调节RP1A变C1充/放电时间常数，因而改变触发脉冲的长短，改变了Q1的导电角(导通程度)，达到调节灯牌亮度的目的。
电路中，由电源插头XP、灯泡EL、电源开关S、整流管VD1～VD4、单相晶闸管VS与电源构成主电路；由电位器RP、电容C、电阻R1与R2构成触发电路。
将XP插入市电插座，闭合S，接通220V交流电源，VD1~VD4全桥整流得到脉动直流电压加至RP，调节RP的阻值，就能改变C的充／放电时间常数，即改变VS控制触发角，从而改变VS的导通程度，使EL获得0～220V电压。
RP的阻值调得越大，则EL越暗，反之越亮，达到无级调光的目的。
双向可控硅调光电路及线路板图工作原理,图1：R、RP、C、D组成脉冲形成网络触发双向可控硅vT，使VT在市电正负半周均保持相应正反向导通。
调节RP阻值，即可改变VT的导通角，达到调节负载RL上电压的目的。
可用于家庭台灯调光、电熨斗、电热毯的调温等。
此双向可控硅在加散热器的情况下，控制的负载功率可达500w左右。
图2为印板图。
最简单的双向晶闸管调光灯电路图如图是一个最简单的双向晶闸管调光灯电路，双向晶闸管的特点是只要在其控制极上加上适当的触发脉冲或控制电流，无论在交流的正半周还是负半周，均可导通，导通时间与所加的脉冲宽度及门极电流大小有关。
调节RP可改变灯泡E的亮度大小。
调光台灯电路:调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。
市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。
可控硅调压
一种简单实用的三相交流调压电路内容提要对于采用集成元件实现双向可控硅过零触发方式工作的三相交流调压电路的组成及工作过程进行了介绍。
关键词脉宽调制过零光隔双向可控硅驱动双向可控硅 交流调压电路：输入的是交流电压，而输出电压波形是交流电源电压波形的一部分，并且是可调的，这样输出电压的有效值就成为可调。
一般交流调压电路采用的是可控硅控制，其触发方式有二种：过零触发和移相触发。
可控硅过零触发是对可控硅过零的通——断控制。
可控硅导通时，交流电源与负载接通，输出若干个周波电压以后，可控硅被关断，停止交流电压输出；经过一定周波数后，再使可控硅通，如此重复进行。
通过改变导通时间对固定重复周期的比值，从而改变输出电压有效值的大小。
可控硅的移相触发是对可控硅的导通角控制。
在交流电压的正、负半周都以一定的延迟角去触发可控硅的导通，经过改变可控硅的导通角达到输出电压可调的目的。
可控硅的移相触发往往在可控硅导通的瞬间使电网电压出现畸变，带来高次谐波，给电网中的其它用电设备和通讯系统的工作带来不良影响，并且对于电阻性负载在可控硅导通时有较大的冲击电流。
可控硅过零触发方式是把可控硅导通的起始点限制在电源电压过零处，它能很好的抑制移相触发所产生的高次谐波和避免因较大冲击电流引起的电压瞬时大幅度下降。
一般的三相交流可控硅过零触发开关电路由同步电路、检零电路等组成，结构复杂，可靠性低，采用分离元件故障率高。
本文介绍一种用集成元件构成的三相交流可控硅过零触发调压电路。
该电路主要由电源电路、PWM脉冲形成电路、过零触发光隔离双向可控硅驱动等组成，电路如图1所示。
图1调压电路原理图1 PWM脉冲形成及脉宽调制电路利用在开关电源中应用较多的TL494双端脉宽调制器集成元件实现可控硅触发脉冲的形成及导通比控制。
将集成元件TL494的5、6脚分别接振荡器的电阻（R T）、电容（C T），通过改变电阻电容的大小，既可调节触发脉冲的频率（为保证频率的稳定性应采用金属膜电阻和漏电流小的电容），将TL494的1、2、3、15、16、13脚接地，7脚接地，12、11脚接电源正端，4脚接控制电压，10脚输出脉冲序列。
可控硅调压电路原理
可控硅调压电路原理_可控硅调压器电路图_晶闸管交流调压电路分析图1 交流可控硅调压电路原理方框图（1）整流电路采用桥式整流,将220伏,50赫兹交流电压变为脉动直流电。
（2）抗干扰电路为普通电源抗干扰电路。
（3）可控硅控制电路采用可控硅和降压电阻组成。
（4）张弛振荡器由单结晶体管和电阻组成。
（5）冲放电电路有电阻和可变电阻及电容组成。
图2 交流可控硅调压电路的原理图3. 可控硅(晶闸管)交流调压电路工作原理图中TVP抗干扰普通电源电路。
采用双向TVP管子。
它对于电网的尖脉冲电压和雷电叠加电压等等干扰超过去额定的数值量,都能有效的吸收。
整流电路采用桥式整流,由4只二极管组成,D1,D2,D3,D4组成。
双基极二极管组成张弛真振荡器作为可控硅的同步触发电路。
当调压器接上市电后220伏交流电通过负载电阻Rc,二极管D1到D4整流,在可控硅SCH的A ,K两极形成一个脉动的直流电压。
该电压由电阻R1降压后作为触发电路的直流电源。
在交流的正半周时,整流电路通过电阻R1,可变电阻W1对电容充电。
当充电电压T1管的峰值电压Up时,管子由截止变为导通。
于是电容C通过T1管的e1,b1结和R2迅速的放电,结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极,使可控硅导通。
可控硅导通后的管压降很低,一般小于1伏,所以张弛振荡器停止工作。
当交流电通过0点时,可控硅自行关断。
当交流电在负半周时C又重新充电…周而复始。
改变可变电阻的阻值可改变电容的冲放电时间,从而改变可控硅的导通时刻,来改变负载上的的输出电压。
4. 可控硅(晶闸管)交流调压电路元件参数的选择（1）二极管D1,D2,D3,D4于300伏,整流电流大于0.3安的硅流二极管。
型号2CZ21B, 2CZ83E。
（2）晶闸管选用正向与反向电压大于300伏,额定平均电流大于1安的可控硅整流器件。
型号国产3CT。
（3）调压电位器选用阻值围470千欧的WH114—1型的合成炭膜电位器。
单相晶闸管调压电路
单向可控硅调压电路可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。
当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
双向可控硅的工作原理及原理图2007年12月09日09:11 来源：本站整理作者：本站我要评论(1)标签：可控硅(358)双向可控硅的工作原理1.可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN 管所组成当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。
因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流ic1=β1ib1=β1β2ib2。
这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
可控硅调光电路及工作原理!
可控硅调光电路及⼯作原理!可控硅调光电路⼯作原理!上⾯是⼀个双向可控硅的调光电路...⼯作原理说明...⼀接通电源,220V经过灯泡VR4 R19对C23充电...由于电容⼆端电压是不能突变的...充电需要⼀定时间的...充电时间由VR4和R19⼤⼩决定...越⼩充电越快...越⼤充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1⼜截⽌...可控硅也随之截⽌...灯泡熄灭 (23)⼜进⾏刚开始⼀样的循环...因为时间短⼈眼有暂留的现象,所以灯泡看起来是⼀直亮的...充放电时间越短...灯泡就越亮...HE HE..反之...R20 C24能保护可控硅...如果⽤在阻性负载上可以省掉.如果是⽤在感性负载,⽐如说电动机上就要加上去....这个电路也可以⽤于电动机调速上...当然是要求不⾼的情况下...这个电路的优点是元件少,成本低,性价⽐⾼...缺点是...对电源⼲扰⽐较⼤,噪声⼤...驱动电动机时候在较⼩的时候可能会发热⽐较⼤...可控硅相当于可以控制的⼆极管，当控制极加⼀定的电压时，阴极和阳极就导通了。
可控硅分单向可控硅和双向可控硅两种，都是三个电极。
单向可控硅有阴极（K）、阳极（A）、控制极（G）。
双向可控硅等效于两只单项可控硅反向并联⽽成。
即其中⼀只单向硅阳极与另⼀只阴极相边连，其引出端称T2极，其中⼀只单向硅阴极与另⼀只阳极相连，其引出端称T2极，剩下则为控制极（G）。
1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。
若其中有⼀次测量指⽰为⼏⼗⾄⼏百欧，则必为单向可控硅。
且红笔所接为K 极，⿊笔接的为G极，剩下即为A极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅调压电路图
可控硅是一种新型的半导体器件，它具有体积小、重量轻、效率高、寿命长、动作快以及使用方便等优点，目前交流调压器多采用可控硅调压器。
这里介绍一台电路简单、装置容易、控制方便的可控硅交流调压器，这可用作家用电器的调压装置，进行照明灯调光，电风扇调速、电熨斗调温等控制。
这台调压器的输出功率达100W，一般家用电器都能使用。
1：电路原理：
可控硅交流调压器由可控整流电路和触发电路两部分组成，其电路原里图如下图所示。
从图中可知，二极管D1—D4组成桥式整流电路，双基极二极管T1构成张弛振荡器作为可控硅的同步触发电路。
当调压器接上市电后，220V交流电通过负载电阻RL经二极管D1—D4整流，在可控硅SCR的A、K两端形成一个脉动直流电压，该电
压由电阻R1降压后作为触发电路的直流电源。
在交流电的正半周时，整流电压通过R4、W1对电容C充电。
当充电电压Uc达到T1管的峰值电压Up时，T1管由截止变为导通，于是电容C通过T1管的e、b1结和R2迅速放电，结果在R2上获得一个尖脉冲。
这个脉冲作为控制信号送到可控硅SCR的控制极，使可控硅导通。
可控硅导通后的管压降很低，一般小于1V，所以张弛振荡器停止工作。
当交流电通过零点时，可控硅自关断。
当交流电在负半周时，电容C又从新充电……如此周而复始，便可调整负载RL上的功率了。
2：元器件选择
调压器的调节电位器选用阻值为470KΩ的WH114-1型合成碳膜电位器，这种电位器可以直接焊在电路板上，电阻除R1要用功率为1W的金属膜电阻外，其佘的都用功率为1/8W的碳膜电阻。
D1—D4选用反向击穿电压大于300V、最大整流电流大于0.3A的硅整流二极管,如2CZ21B、2CZ83E、2DP3B等。
SCR选用正向与反向电压大于300V、额定平均电流大于1A的可控硅整流器件，如国产3CT系例。
