彩电烧行管的检修方法

彩电烧行管的检修方法
彩电烧行管的检修方法：
1. 拆卸彩电机壳：先拔掉插头，卸掉输入输出端子板，拆下机壳上的螺丝，拆下面板等组件。

2. 垂直打开：用两人将机身托起，垂直打开，注意避免摔伤彩管。

3. 检查彩管：检查彩管上有无碰撞痕迹、旋转开关是否正常等问题。

4. 焊接检查：检查烧毁、松动、变形等焊接点。

5. 电阻检查：检查电机的外壳、电磁线圈、变压器和电容器等等。

6. 电容检查：对各种类型的电容进行检查，如电离电容、固体电容等。

7. 集成电路检查：对集成电路进行检查，如是否发霉、保护管等。

8. 替换损坏的元件：对于发现的故障，需要替换损坏元件。

9. 电路图及手册检查：对于莫名其妙的难以检查的问题，需要查看电路图及手册。

10. 检查灯丝线圈：检查彩管灯丝线圈的连接情况。

11. 进行调整：对于电阻、磁阻和色阶等进行调整。

12. 最后组装：将进行检修工作的彩电按步骤进行组装。

彩电电源开关管损坏故障速查

彩电电源开关管损坏故障速查一．过压击穿：A.市电输入电压过高；B.+300V电压纹波太大；C.尖峰吸收电路损坏；D.感应电压过高。

常见故障部位：+300V滤波电容失容或开路，220V输入回路抗干扰滤波器中电感短路，电容开路。

电源开关管C，E极或C，B极间尖脉冲吸收回路元件损坏或变质。

电源开关变压器引脚焊点出现隐性裂纹。

二．过流烧毁：A输出电压过高；B.负载过流；C负反馈作用减弱。

部位：A：+B电压调整电阻开路或接触不良；开关管工作频率或脉宽控制元件损坏；电源取样电压滤波电容容量减小。

B：行输出变压器短路或严重漏电；行偏转线圈短路；S校正电容击穿或严重漏电；水平枕校输出电路短路；行输出管击穿；显象管阳极高压严重漏电打火；开关电源有关输出电压滤波电容短路或严重漏电；场输出块击穿；音频功放块击穿。

C：开关管发射极所接负反馈元件被短路或阻值变小。

三．损耗过大损坏：A：开启或关闭损耗过大；1.软启动电路元件损坏；2.分流电路元件损坏或电路开路。

B：正反馈或激励不足；1.开关管振荡的正反馈电路元件变质（指并联型）。

2.开关管工作的激励电路元件变质（指串联型）。

B：散热不良；C：质量差：管子参数达不到要求。

彩电电源开关管故障检修技法对于损坏开关管或电源厚膜块的故障，检修的重点是要查清损坏的类型，然后才是有的放矢地进行检修，最终找出故障点。

根据本人长期检修实践，总结出“测”、“看”、“摸”、“试”四字法，实践证明效果还不错，现介绍如下：“测”：一是测损坏管子c、e或D、S极(厚膜块也必有两脚为内部开关管的c、e或D、S极)之间的电阻，若正、反向电阻为零或十几欧以内，一般是过压损坏；若是过流或内部损耗过大损坏，管子c、e(或D、S)极间电阻一般有几十欧以上，且正、反向电阻往往不同，甚至有时c、e(或D、S)极之间还开路。

二是测市电经整流后的输入电压（即+300V滤波电容两端电压)一般为280～310V，若过高，说明市电输入电压过高，过低(低于250V)，说明+300V滤波电容失容或整流管(或与整流管并联的抗浪涌电流电容)有问题。

彩电屡烧行管的原因与维修方法大全

高清电视正常行电流是450--500MA。

21以下的也在300--400之间。

29的高清260简直不可思议。

日本的技术够先进的，他们设计的29电视也在400左右。

1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。

如果+B 电压超过10%以上，会产生行管击穿损坏现象。

这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。

另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。

2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。

这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。

如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。

3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。

因此，在调整行频时，应避免使行频长期处于偏低状态。

4、行逆程时间过短。

在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。

当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。

此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。

解决方法，是将行逆程电容全部换新。

5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。

一旦超过行管功耗的极限值，则会使行管再度烧坏。

其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。

彩电检测基本方法和常用元器件介绍

浙江大学信电实验中心音像实验室陈鹏飞 18
2、电阻的基本用法电阻有串联、并联、串并联等多种接法。电阻R1、R2串联后的等效电阻R： R=R1+R2 电阻R1、R2并联后的等效电阻R: R=R1R2/（R1+R2）电阻串并联或并串联的等效电阻可以从上面的基本公式导出。除固定电阻外，还有一类可变电阻。电阻在电路中可以用于降压、分压，分流等多种用法。可以提供偏置，限流，采样、传递信号、进行比较等多种用途。此外还有热敏电阻、光敏电阻、 PTC电阻、NTC电阻等等。电阻的失效以开路为多。
8
马大嫂看到了涨价的牛肉，美食家看到了美味牛肴。
浙江大学信电实验中心音像实验室陈鹏飞
9
庖丁解牛－全牛－目无全牛。在你们看来这是一头好玩的纸牛; 看图纸也要对整机按模块进行分解，再对各功能模块的工作原理进行分析研究，逐块弄清工作原理以及特点。
浙江大学信电实验中心音像实验室陈鹏飞
10
5.1.4 彩电的电路框图
浙江大学信电实验中心音像实验室陈鹏飞 14
二、读图及检测准备工作
考虑部分同学是文科或非电类专业，在故障检测前要熟悉读图和直流工作点检测方法： 1.熟悉常用元器件符号图（P35），熟悉各种各样对应的元器件实物（参见电路板）。 2. 熟悉彩色遥控电视机结构全图，了解整个电视机的信号走向。 3. 学习测量仪器（万用表）的使用方法。 4. 了解元器件的好坏的判断。电阻开路、电容短路、电感开路，二极管极性，晶体管类型及好坏判断，集成电路型号性能检测。
四、二极管的功能和应用特点
二极管（Diode）的基本结构是PN结，具有单向导电特性。不同类型的二极管可以用来整流，检波，隔离，电平位移、稳压等。二极管还有光敏管、发光管、变容管、钳位管。在彩电中的二极管主要有整流管VD801-804、 VD406、VD408等；隔离二极管VD401、VD808，稳压二极管VD806、VD307、VD505，电平位移 VD602、VD303、VD301等，保护二极管VD243、 VD304。二极管损坏主要有开路和短路两种现象，用万用表测量二极管的正、反向电阻，如果正向测量电阻（黑笔正、接P,红笔负、接N）较小，反向测量电阻很大，则二极管未损坏。

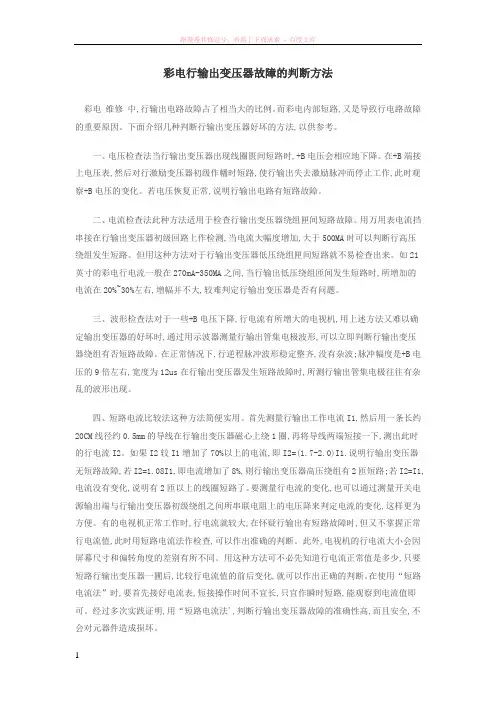

彩电行输出变压器故障的判断方法2011.5.5 (1)

彩电行输出变压器故障的判断方法彩电维修中,行输出电路故障占了相当大的比例。

而彩电内部短路,又是导致行电路故障的重要原因。

下面介绍几种判断行输出变压器好坏的方法,以供参考。

一、电压检查法当行输出变压器出现线圈匮间短路时,+B电压会相应地下降。

在+B端接上电压表,然后对行激励变压器初级作幡时短路,使行输出失去激励脉冲而停止工作,此时观察+B电压的变化。

若电压恢复正常,说明行输出电路有短路故障。

二、电流检查法此种方法适用于检查行输出变压器绕组匣间短路故障。

用万用表电流挡串接在行输出变压器初级回路上作检测,当电流大幅度增加,大于500MA时可以判断行高压绕组发生短路。

但用这种方法对于行输出变压器低压绕组匣间短路就不易检查出来。

如21英寸的彩电行电流一般在270mA-350MA之间,当行输出低压绕组匝间发生短路时,所增加的电流在20%~30%左右,增幅并不大,较难判定行输出变压器是否有问题。

三、波形检查法对于一些+B电压下降,行电流有所增大的电视机,用上述方法又难以确定输出变压器的好坏时,通过用示波器测量行输出管集电极波形,可以立即判断行输出变压器绕组有否短路故障。

在正常情况下,行逆程脉冲波形稳定整齐,没有杂波;脉冲幅度是+B电压的9倍左右,宽度为12us在行输出变压器发生短路故障时,所测行输出管集电极往往有杂乱的波形出现。

四、短路电流比较法这种方法简便实用。

首先测量行输出工作电流I1,然后用一条长约20CM线径约0.5mm的导线在行输出变压器磁心上绕1圈,再将导线两端短接一下,测出此时的行电流I2。

如果I2较I1增加了70%以上的电流,即I2=(1.7-2.0)I1.说明行输出变压器无短路故障,若I2=1.08I1,即电流增加了8%,则行输出变压器高压绕组有2匝短路;若I2=I1,电流没有变化,说明有2匝以上的线圈短路了。

要测量行电流的变化,也可以通过测量开关电源输出端与行输出变压器初级绕组之间所串联电阻上的电压降来判定电流的变化,这样更为方便。

彩电常用元件检测方法综述

彩电常用元件检测方法一、压敏电阻器的检测方法1．电路作用压敏电阻器是一种敏感元件，在彩色电视机中主要用于以下一些电路中：(1)在电源电路中作为过电压保护元件，从防止雷击等异常过电压对电路的危害。

(2)在行输出变压器电路中用作过电压保护元件，以防止打火产生的过电压击穿行输出管等元件。

(3)显像管电路中用作过压保护元件，以防止显像管内部打火或其它原因产生的过电压对元器件的损害。

2．检测方法在常态下(脱开电路后)，压敏电阻器的电阻值呈很大。

若加温后，其电阻值变小，则说明该压敏电阻已经损坏。

二、消磁电阻的检测方法1．作用PTC消磁电阻是一种正温度系数的热敏电阻，它的阻值随温度升高而增大。

在大屏幕彩色电视机中它与消磁线圈共同组成消磁电路，用以消除因显像管内栅网、荫罩上的剩磁而产生在荧光屏上的异常色点或色斑。

2．检测方法检测消磁电阻的好坏及其性能优劣，可通过常温检测和加温检测两步来进行：(1)常温检测。

正常的消磁电阻，用万用表R×1Ω挡在常温下测得的实际阻值与标称阻值相差±2Ω以内为正常。

当测得的阻值大于5Ω或小于8Ω时，即可判定其性能不良或已损坏。

不过，检测时应注意以下几点：①检测时应拔下印制板上的消磁线圈插头，以切断消磁线圈与消磁电阻之间的通路。

②不应在断电关机后立即检测。

因为这时消磁电阻温度很高，所测得的阻值会明显大于标称值，不能作为判断其质量好坏的依据。

应在消磁电阻温度自然冷却到与室温一致时，再进行检测。

③对消磁电阻进行焊接后，不应立即测其阻值。

(2)加温检测。

若室温下消磁电阻的阻值正常，还可进行加温检测。

具体方法是：用一热源对消磁电阻进行加热(例如用电烙铁烘烤或将消磁电阻放在不同温度的水中，因水便于调温，也便于测温)，同时用万用表观察其电阻值是否随温度升高而加大。

如是，则表明消磁电阻正常，否则说明其性能已变坏不能使用了。

3)直观检测法。

具体方法是：①若消磁电路工作正常．在开机瞬间机内消磁线圈应发出极短促的“唰”声或“嗡”声，若听不到此声音，则说明消磁电路有问题。

彩电烧行管的检修方法

彩电烧行管的检修方法一、背景介绍彩电烧行管是彩电的核心部件之一，负责显示图像。

然而，由于长期使用或其他原因，彩电烧行管可能会出现故障或损坏。

为了保证彩电的正常运行，需要对彩电烧行管进行检修。

本文将介绍彩电烧行管的检修方法。

二、检查前的准备工作1. 断电：在检修彩电烧行管之前，务必断开电源，以免发生触电事故。

2. 防静电：彩电烧行管对静电非常敏感，检修时需要进行防静电措施，如穿戴防静电手套、使用防静电垫等。

三、检查外观1. 检查外壳：检查彩电烧行管的外壳是否有明显的破损或变形。

2. 检查连接线：检查连接彩电烧行管的各种线缆是否完好，无接触不良或松动现象。

四、检查电路1. 检查电源：使用万用表检测彩电烧行管的电源是否正常，电压是否稳定。

2. 检查驱动电路：检查彩电烧行管的驱动电路是否正常，如有需要，可以使用示波器进行检测。

五、检查图像显示1. 调整亮度和对比度：使用彩电遥控器或面板上的亮度和对比度调节按钮，观察彩电烧行管上的图像是否清晰、亮度和对比度是否正常。

2. 检查色彩准确性：使用彩电遥控器或面板上的色调调节按钮，观察图像中的颜色是否准确，是否有色偏现象。

3. 检查图像稳定性：观察彩电烧行管上的图像是否稳定，是否有闪烁或抖动现象。

六、检查声音输出1. 调整音量：使用彩电遥控器或面板上的音量调节按钮，观察彩电烧行管的声音输出是否正常，音量是否可调。

2. 检查音质：观察彩电烧行管的声音输出是否清晰，无杂音或失真现象。

七、其他检查1. 检查按键：检查彩电烧行管上的按键是否灵敏，是否有卡键或失灵现象。

2. 检查遥控功能：使用彩电遥控器对彩电烧行管进行遥控操作，检查遥控功能是否正常。

八、故障排除如果在检查过程中发现了故障，可以根据具体情况进行相应的排除措施。

常见的故障包括图像不显示、图像模糊、声音失真等。

可以参考彩电烧行管的使用说明书或者咨询专业人士进行故障排除。

九、注意事项1. 安全第一：在检修彩电烧行管时，务必注意安全，避免触电和其他意外事故的发生。

灯管的具体检测方法

灯管的具体检测方法
万用表分为数字万用表和指针万用表，在检测灯管好坏时我们最好用指针万用表，不要选择数字万用表，这是因为数字万用表其输出电压比较低，并不能点亮LED灯管上面的灯珠，而数字万用表输出电压相对较高，足以点亮LED灯管上面的灯珠，下面我们来看下灯管的具体检测方法:
灯管一般分为两部分，一部分为灯珠带的驱动电源，其主要作用是为驱动灯珠提供一个恒压恒流源，另外一个部分就是灯带，这部分主要是发光的作用的。

我们碰到坏的灯管时首先检查驱动电源，将指针万用表调到直流电压档或者电流档，根据驱动电源上的铭牌标识，测量其输出电压与电流应该在正常范围内，如果不在正常范围内，证明驱动电源坏了，我们就需要将驱动电源拆开，按照我们维修开关电源的方法去检测维修，直到电压电流恢复正常。

驱动电源维修正常后，我们就需要测量灯带的好坏，具体的检测
方法是将指针万用表调到电阻X1k档位，去点亮灯带上的灯珠，我们在测量LED灯珠时要注意其正反向，我们一般用黑标笔接灯珠的正级，红表笔接负级，此时灯珠应正常发亮，不能发亮、偏暗或者偏亮都应该进行更换，以免影响LED灯管的使用寿命。

灯珠更换时我们要注意灯珠的功率和灯珠的极性，最好选择同型号的灯珠，因为不同型号的灯珠能承受的电流不一样，时间久后容易损坏，更换灯珠时我们最好用热风枪进行拆卸安装，应为其灯带散热面积较大，用洛铁拆卸不是很方便。

以上就是我经常维修LED电管的方法和实际经验。

高清彩电行管损坏处理实例

海信HDP2902D屡烧行管C5905（C5914）故障实例故障现象：无法开机，有保护现象，开机测量发现行管C5905击穿，在用户家无法获知管参数，用C5914代换，开机有打火现象，后发现C431电容烧（B681K2KV）换后正常3至 5分钟再次击穿，拆板返公司，查其参数C5905 1700V 20A ，C5914 1500V12A，代换管J6920再次到用户家试机，限流电阻换1W1欧（原3W1欧）串表测整机电流在450MA至780MA之间开机10分钟手摸行管温升正常，装机。

烧几天就知道结果了！高清彩电行管损坏处理实例我们对高清电视行管损坏故障原因进行探讨。

行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。

比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ晶振不良所致。

针对不同机型，各类行管损坏的原因，大家可以畅所欲言，谈一谈对这类故障的判断方法和检修过程。

只要是数字高清机大家都可谈,不分任何品牌,写出你的维修心得,并总结防止此类情况再发生的有效方法。

除此之外还有采用TDA9111.TDA9114.TDA9115.TDA9116.TDA9118等IC 的普遍故障多发故障的维修心得都可总结写出来。

1.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。

后来代换了行输出变压器，故障排除. 2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！ 3.创维的机器逆程电容减小是关键 4.S校正电容损坏也是不可忽视的原因 5.TCL N21机芯烧行管，C808虚焊占很大比例。

因此，当行管损坏时，一定要补焊一下C808 6.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。

查枕校管正常，进总线调数据无效，换TDA9332H故障排除。

7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。

彩电烧行管的检修方法

彩电烧行管的检修方法彩电是家庭生活中必不可少的电器之一，随着技术的不断升级和消费者对质量的要求不断提高，彩电的市场也在不断扩大。

然而，由于长时间使用和操作不当等原因，彩电中的行管容易出现问题，需要进行检修。

下面就介绍一下彩电烧行管的检修方法。

一、检查螺丝和电线是否松动在彩电烧行管检修之前，需要先检查彩电的外壳是否拆卸好、彩管底座是否固定好。

接着，检查彩电烧行管相关的螺丝和电线是否有松动的情况，若有，需要进行紧固处理，以免影响热效应的展现。

二、检查各个部件是否完好彩电烧行管使用过程中，可能会出现一些不正常的声音或者畸变的情况，这时需要检查各个部件是否完好。

首先，应查看电容器是否有膨胀、破裂等情况，若有需要更换；其次，需要检查线圈是否正常，满足正常的电压要求。

三、使用万用表测量相关数据在彩电烧行管检修的过程中，需要使用万用表测量相关的数据，如输出电压、输出电流等。

首先，需要将彩电烧行管的引线与万用表相连，按照显示屏幕读数即可得到测试结果。

需要注意的是，测量过程中保持万用表与彩电烧行管的接触良好，避免误差的发生。

四、更换彩管若彩电烧行管出现了严重的故障，需要进行更换。

此时，需要按照以下步骤进行操作：先拆卸彩管底座，将电源线和信号线从彩管底座上摘下，再拧松彩管底座连接的螺丝。

接下来，将新的彩管底座安装上去，并将电源线和信号线接好，重新安装到彩电机内。

总之，在进行彩电烧行管检修的过程中，需要认真按照操作流程进行，避免误操作导致更严重的问题。

此外，在平时的使用过程中，要按照正确的方法进行保养和维护，以免影响彩电烧行管的寿命和使用效果。

彩电屡损行管损坏几大原因

彩电屡损行管损坏几大原因彩电屡损行管损坏几大原因彩电屡损行管损坏几大原因行管是行输出电路中非常重要的元件. 对于屡烧行管的故障, 常常会令新手束手无策, 许多师傅也是凭经验维修, 对原理未作深入研究. 本文将侧重于理论分析, 对屡烧行管的故障检修进行探讨1:开关稳压电源的+B电压升高(短时间击穿)开机瞬间击穿查电源部分电容是否失效2:行输出变压器和行偏转线圈短路(此时行管剧烈发热)3:行频过低(先发热后击穿)有行频叫声4:行逆程电容器失效(瞬间击穿)5:行激励不足(行管先发烫后击穿)行推动部分虚焊，行推动供电滤波电容失效，限流电阻阻值变大6:散热不良与环境潮湿，灰尘多(长时间且不定时击穿，还与室温，通风有关)7:大屏幕彩电行偏转线圈支路开路(大多发生在大屏幕电视21寸以上)电感或插座脱焊8:枕形校整电路元件损坏，S电容损坏或短路(短时间烧行管) 9:行振荡晶体不良漏电虚焊，行脉冲耦合电容，取样电压滤波电容(不定时击穿行管)行频偏离10:显象管不间断跳火显像管漏气损坏，或机内的其他地方打火，接地不良等(不定时损坏行管)屡烧行管原因分析与检修屡烧行管原因分析与检修根据行管击穿的故障类型分根据行管击穿的故障类型分：：1、过压击穿2、过流击穿行管损坏后，我们在拆下行管，可以使用万用表测量其静态电阻，如果CE阻值在数百欧姆，行管一般是在使用过程中，过流后过热慢慢烧毁，在烧毁之前需要有一定的时间积累。

如果CE阻值在数欧姆，此类情况是行管过压烧毁，多数都是瞬间意外突然烧毁的，在烧毁之前没有异常征兆，或者是开机即烧行管，或者是使用几天也没有问题但没有规律某次开机时突然烧行管。

行管击穿维修的检修方法行管击穿维修的检修方法：：1、电流监测法检测点：在45V或51V或190V开关变压器二次供电输出电容处，二次供电调整管滤波电容处，行包初级线圈后。

2、电压测量法显示器的行激励供电因为显示器设计不同，有取自12V，45V，80V等几种，显示器的行管有使用双极型的，也有使用场效应管的。

彩电中周精确调整判断高压包好坏的好方法

彩电中周的精确调整方法1、置彩电于U段再调整.2、用高内阻电压表(如数字表)监测其AFT输出脚电压,同时调整38MHZ中周,让其电压最大即可.(左转3圈右转3圈保证成功再不行直接换新的从来)判断高压包好坏的好方法在行管的C极与高压包之间串接一个60W灯泡，开机暗红正常、高亮则包坏，这个方法不用担心屡烧行管。

十分安全，大家可试验。

创维彩电视放板上的三极管BF422，BF423可用何种型号三极管代换？高清象管初期老化、假死的处理办法随着老式象管的逐渐老化淘汰，目前市面上可以说是高清象管的天下了！而且还有由超平显示器改装的彩电，而由于高清象管、显示器象管的工作电流、内部结构的特殊性，往往会造成象管的“假死”现象，而显示器管改装的彩电就更不用说了。

其表现为图像拖尾、光栅暗淡等等，缺乏经验的维修新手往往判断为象管老化，其实不然（其原理我就不解释了，请谅解！）。

对于这样的处理办法很简单，希望此办法对你有所帮助：1、如果三色平衡而光栅暗淡的----用三只2.2~3.9KΩ/0.5W的电阻，在尾座板R、G、B处分别接地，具体阻值以最佳状态为宜2、其中一色拖尾或偏色的-----办法同上，但拖尾的色枪适当灵活减小阻值，直到平衡为准。

彩电维修的常备用材料元件一、行管2SC3688 、2SC4927、BU508 （塑料封装）2SC1555 、2SD1556 、2SD1428（塑料封装）2SC1942、2SD1175 、2SD905（金属封装）2SD951 、2SD898 、2SD869（金属封装）二、电源管：2SC4111 2SD1887 BU508 2SD1545 2SD905 2SC1942三、场输出IC：AN5521 AN5515 LA7830 UPC1498LA7837 LA7838 UPC1378 TA8445 TDA3651四、场输出对管：（伴音功放对管，功放前置激励管）2SC2073 2SA940 TIP41 TIP42五、其它常用三极管：C1815 A1015 C536 A682 9014 9015电源激励管：C3807 C2060 A966六、常用二极管开关用：IN4148稳压用：6.8V 9.2V 11V 12V 33V整流用：IN4001 IN4005七、保护用可控硅：CR3CM TF320M-A八、三端陶瓷滤波器：6.0MHZ 6.5MHZ九、常用电阻：3.3Ω/5W4.7Ω/7W 3.9Ω/7W 2.2Ω/2W 1Ω/1W 0.39Ω/`1W0.33Ω/2W 1.2Ω/3W 1KΩ/1W 680KΩ/1W可调电阻：50kΩ 100KΩ 10KΩ 5KΩ 1KΩ 200Ω电位器：1KΩ 5KΩ 10KΩ消磁电阻：二脚18Ω 三脚：18-22Ω/300-500Ω十、常用电容：电解电容：22μF/250V 10μF /250V 4.7μF /250V 100μF/ 25047μF/ 50V 1μF/50V 10μF/25V瓷片电容：68PF 82PF 100PF涤纶电容：470PF/1600V 1500PF/1600V 3900PF/1600V十一、开关类：各类型电源开关、各类型轻触开关电子开关：4066 4053 4052 LA7910 LA7016 AN5071十二、常用色解码：TA8659 TA8759 TA7698 TA8690 TDA8362 LA7680十三、电源厚膜：STR5412 STR6026 STR6307=STR6309 STR6308 STR6708 STR6709STR41090 STR456十四、高压包：日立1838（NP82）日立2125（NP84）日立1888（G1P）乐声801（M11）乐声840（M12）乐声2185（M15L）十五、管座：粗颈8脚9脚11脚细颈：宽脚窄脚十六、按键与预选：8位10位12位十七、晶振：503、500F2、455、480 、4.43MHZ、3.58MHZ、8.86MHZ、7.16MHZ 十八、储存器：TC89101P 24C01 24C02 24C04 M58658 M58655十九、频头与中放IC：TDQ-3 TA7680二十、光电耦合和稳压IC：TLP621 7812 7805 SE115 SE135 SE140 SE145二十一、伴音IC：AN5265 TDA1013 TA7176二十二、其它类：伴音跟踪板中放板行振荡板WD-40（清洁剂）天那水酒精导热酯东芝胶704胶硅胶。

用万用表检测行输出管好坏的方法

用万用表检测行输出管好坏的方法用万用表检测行输出管好坏的方法行输出管是电视机、监视器等设备中的重要部件之一。

它负责从高压电源获得高电压，将其转化为屏上显示所需的亮度和颜色的信号。

在使用行输出管时，我们经常会遇到屏幕出现颜色失真、上下拉伸、边缘花屏等问题，这时需要检测行输出管的好坏。

常用的检测方法是使用万用表，下面就详细介绍一下如何用万用表检测行输出管的好坏。

一、准备工作：1、万用表：需要准备一台数字万用表或模拟万用表，万用表应设在“电压档”。

2、测试夹：测试夹用于夹住行输出管上的两个电极，黑色的接地，红色的应连接在电压档处。

3、屏幕信号：为保证测试效果，需要在行输出管测试前通电检查屏幕是否能够正常点亮，并在屏幕上显示各种颜色。

二、测量：1、检测高压电（Anode）：将红色线夹子连接行输出管高压管脚上，黑色的接地，然后打开电视，此时屏幕应该呈现正常的显示。

使用万用表读取高压电压值，一般在10-30KV之间。

2、检测屏极：将红色线夹子连接行输出管的屏级（G1）脚上，黑色的仍连接在地上，然后打开电视。

此时屏幕会呈现正常的显示，使用万用表测量压强，一般在80-100V之间。

3、检测聚焦电极：将万用表设置为“电阻档”，分别测试行输出管上的焦极的两个端子之间的电阻值，一般在1K-5K之间。

4、检测发射极：将万用表设置为“电极性测试”，然后将红色电极夹子连接到发射极（Cathode）上，黑色的接地。

如当电视的截止偏压消失时，直到减少时，电路可以检测到电路。

以上四步即是使用万用表检测行输出管的方法。

这些测量结果可以帮助我们判断行输出管是否正常工作，如果测试结果异常，行输出管可能已经损坏，需要更换或维修。

总的来说，检测行输出管的方法简单易行，只需要准备好必要的工具和测试夹，就能够进行准确的测量。

对于电视维修工程师或自己维修电视的朋友来说，这项技能非常有用，希望能够帮助大家更好地了解行输出管的检测方法。

彩电50种常见故障检修流程速查

检查枕形校正调整控制电路
1．检查枕形校正激励脉冲形成电路。
2．检查与枕形校正调整相关的总线数据和调整电位器
10 行幅度不足检修流程
维修提示：行幅的大小，一般是由开关电源输出电压、行输出电路中的逆程电容、S 形校正电容和枕形失真校正电路等共同决定的。行逆程电容器容量越大，行逆程扫描时间
越长，阳极高压越低，行幅越大；反之，行逆程电容器容量减小，行逆程扫描时间缩短，
2．检查时钟振荡电路是否正常。
3．检查本机键扫描电路是否存在短路漏电故障。
4．检查有无遥控指令输入。
5．检查微处理器有无开机指令输出和开关机控制电路。
6．检查微处理器性能是否良好
检查开关电源电路：测开关管C极(漏
极)无300V直流电压
1．检查市电输入电路引线与电源插头是否折断或开焊。
表7 行扫描中心偏移故障检修流程
故障现象或检查步骤
检查部位或易损元件
检查行中心控制电路
1．对于具有总线控制的彩电，要检查行中心数据的设置是否合适。
2．对于有行中心调整电路的彩电，检查行中心调整元件是否变质
检查AFC2电路
1．检查集成电路内AFC2电路引出脚有无行逆程脉冲信号输入。
2．检查行AFC2电路元器件有无性能不良
表3 光栅呈S失真。图像左右扭动检修流程
故障现象或检查步骤
检查部位或易损元件
检查300VΒιβλιοθήκη 流滤波电路 1．市电整流桥堆或桥式整流电路中四只二极管是否有1只
开路。
2．市电整流滤波电容(大于100uF／400V)有无容量减小或
失效
检查+B整流滤波电路
1．+B滤波电容器是否容量减小或失效。

彩电屡烧行输出管的原因与检修方法

彩电屡烧行输出管的原因与检修方法彩电屡烧行输出管是维修人员比较头疼的一类故障，一方面故障原因比较复杂、可能涉及的故障部位比较多；另一方面多次烧坏行管会给维修人员的心理上造成一定的压力、甚至于感到绝望。

下面笔者就自己的经验从屡烧行管的原因、故障部位、故障出现的时间、行电流的大小、温度的变化等等几方面谈一谈检修的思路和方法。

彩电的行输出管工作在高反压、大电流的状态下，其各种参数的裕量较小，一旦电路中稍有故障或检修时疏忽大意，就有可能使其工作条件恶化，导致行管损坏。

一、屡烧行管的原因：1、过压击穿：行输出管正常工作时C、E极间将要承受8～10倍于其工作电源电压的行脉冲电压，所以当电源电压过高或行逆程电容虚焊、容量减少都会使行管因工作于过压状态而损坏。

这一类故障的特点是出现故障的时间比较短，甚至有些开机即烧；行管基本不异常发热。

2、过流烧坏：当行输出电路或其负载有短路性故障时，如行输出变压器、行偏转线圈、逆程电容、S校正电容、枕校电路有短路故障时，行管的电流将会迅速增大，从而使行输出管过载而烧坏。

这一类故障的特点是行电流异常增大，行管温度比较高。

3、行频偏低：一方面行频偏低将使行逆程脉冲电压增高；另一方面由于行输出管的负载(行偏转线圈和行输出变压器)均是感性负载，所以当行频偏低时，其感抗X L＝2πfL将减小，使行电流增大，这将加重行输出管的负载，使行输出管的功耗变大，行管因过热而烧坏，造成行频偏低的主要原因是行振荡电路工作异常，多半是500K晶振特性变坏所致。

这一类故障的特点是会听到行频叫声，行电流大，行管异常发热，如果能看到光栅，则光栅亮度增加、幅度减小。

4、行激励不足：行管正常工作时是处于开关状态的，当出现激励不足时，行管将不是工作于开关状态，而是工作于放大状态，这样行管的功耗将成倍增加，行电流迅速增大而损坏。

造成行激励不足的原因主要是行激励级工作异常，这一类故障的特点是行电流大，行管异常发热。

行频偏低和行激励不足大致都属于功耗过大类故障，烧机时间稍长，从几分钟到几十分钟不等。

彩电维修关键测试点

彩电维修关键测试点经供参考行电路1、启动电压，8-10伏，大多采用主电源经启动电阻供给。

启动电阻6.8，8.2，10K/2-3W2行推动管基极电压0.4伏左右，集电极50-90伏，经大功率电阻接主电源，1-4.7K,2W以上大功率电阻。

3、行推动变压器初级内阻60-80欧次级内阻0.6-0.8欧。

4、行输出管基极电压为负0.2伏左右，集电极电压等于电源电压110-130伏。

集电极对地电阻3.5K左右。

〈黑笔接地〉5行逆程脉冲的检测一般为交流6-8伏。

6、180伏和12伏输出的检测。

7、行偏转内阻一般为2欧左右，两端电压一般为250伏左右。

电源1、300伏整流输出端对地电阻500欧左右2、开关管积极电压；并联型电源0.4伏左右或者负1.5伏左右，串联型电源基极与集电极基本相等110-130伏。

3、开关管集电极电压300伏左右。

4、开关变压器内阻一般都为零点几欧，初级不大于5欧。

高频头1、12或9伏供电BM，无此电压噪波点淡或白板。

2、AFC电压6.5伏左右，无此电压收不到台。

3、AGC电压常见的为6伏，无此电压不能选台，偏高或偏底造成图像淡，对比度过强，图像扭曲，同步不稳等。

4、BT调谐电压，选台时在0-30伏之间变化，无此电压收不到电台，不稳跑台，偏底收台少。

5、BL，BH，BU端电压；转换至那个频段那个频段有12或9 伏供电。

6、IFOUT全电视信号输出端正常时为0伏。

显像管尾板1、灯丝电压交流4.2伏，内阻6欧左右。

2、栅极G1接地0伏.3、加速极G2.350伏左右，偏高出现回扫线，偏低亮度暗图像拖尾。

4、聚焦极G3.1500v左右，不正常图像模糊。

5、阴极KR,KG,KB均为120伏左右，电压越底颜色越亮。

〈90--150伏〉6、180伏供电电压，滤波电容10vf/250v.7、12伏供电，用于白平衡调节。

液晶电视电源最简单检测技巧

液晶电视电源最简单检测技巧一、电源简易检修方法介绍1、外观检查：拿出电源后，首先观察电源外观，判断电源板印制板是否完好，电子线路保证不断裂，其次检查是否有元件炸毁和缺失的现象，如果有，请重新更换部件再检修；2、基本检测：用万用表测量保险丝（Fuse）、压敏电阻（VR）、热敏电阻（TH）以及整流桥和MOS管是否完好。

3、如果上述都完好：给电源板通电（注意安全），用电压表测量交流输入220V是否正常，整流桥输出（或大电解的电压）是否达到380V（上下浮动不大也是正常的）,在这样的基础上检查5VSTB是否有输出；A、若正常：将电源板各输出电压对应接负载，可以检测24V、12V、16.5(18)V电压是否正常（如没有负载工装，可用镊子直接将5V和ON/OFF脚短接（注意安全），然后测量24V、12V、16.5(18)V电压是否正常输出；B、若不正常：要重新检测5VSTB输出电路，对振荡器芯片电路检查：检查芯片VCC（一般为8.5V~14V），启动脚（一般为4.3V）电压是否正常，排除振荡器电路的问题后确认5V输出是否正常，若正常，重复A项检查。

4、如果5VSTB电压正常，其它没有输出，先检测ON/OFF脚是否为高电平。

A、如果ON/OFF脚为高电平：要检测24V/12V/16.5(18)V变压器的初级和次级部分，对重要元件检查是否短路损坏，如初级的MOS 管，该类MOS管的D极与G、S极的阻抗在500和1300左右；B、如果ON/OFF脚为低电平：重新检测ON/OFF脚的电路是否完好。

二、电源常见故障分析方法故障板通电检查前，先排除是否有保险丝开路，半导体器件短路问题，以免造成二次损坏，搞不清楚开始的损坏原因。

1、不通电，现象是没有5V输出，遥控灯不亮，检查电源连接线和待机电路：保险丝、5V肖特基、整流桥、MOS管等；2、不开机，现象是有5V输出，遥控灯亮，但是本遥控不开机，12V、24V无输出，这种情况看一下肖特基引脚处有无输出，在判断是否有初级损坏问题，芯片的供电有没有，驱动输出是否有，可以摘除过压、欠压保护等保护电路查找原因。
