工程光学复习题-几何光学部分I
高考物理光学知识点之几何光学知识点总复习附答案解析(1)
高考物理光学知识点之几何光学知识点总复习附答案解析(1)一、选择题1．一束只含红光和紫光的复色光沿PO方向射入玻璃三棱镜后分成两束光，并沿OM和ON方向射出，如图所示，已知OM和ON两束光中只有一束是单色光，则（）A．OM为复色光，ON为紫光B．OM为复色光，ON为红光C．OM为紫光，ON为复色光D．OM为红光，ON为复色光2．题图是一个14圆柱体棱镜的截面图，图中E、F、G、H将半径OM分成5等份，虚线EE1、FF1、GG1、HH1平行于半径ON，ON边可吸收到达其上的所有光线．已知该棱镜的折射率n=53，若平行光束垂直入射并覆盖OM，则光线A．不能从圆孤射出B．只能从圆孤射出C．能从圆孤射出D．能从圆孤射出3．一束单色光从空气进入玻璃，下列关于它的速度、频率和波长变化情况的叙述正确的是A．只有频率发生变化 B．只有波长发生变化C．只有波速发生变化 D．波速和波长都变化4．一束光线从空气射向折射率为1.5的玻璃内，人射角为45o下面光路图中正确的是A． B．C． D．5．甲、乙两单色光分别通过同一双缝干涉装置得到各自的干涉图样，相邻两个亮条纹的中心距离分别记为Δx1和Δx2，已知Δx1＞Δx2。
另将两单色光在真空中的波长分别用λ1、λ2，在同种均匀介质中传播的速度分别用v1、v2，光子能量分别用E1、E2、在同种介质中的折射率分别用n1、n2表示。
则下列关系正确的是A．λ1<λ2 B．v1<v2 C．E1<E2 D．n1>n26．如图所示，放在空气中的平行玻璃砖，表面M与N平行，一束光射到表面M上，(光束不与M平行)①如果入射角大于临界角，光在表面M即发生反射。
②无论入射角多大，光在表面M也不会发生全反射。
③可能在表面N发生全反射。
④由于M与N平行，光只要通过M，则不可能在表面N发生全反射。
则上述说法正确的是( )A．①③ B．②③ C．③ D．②④7．如图所示，一束光由空气射向半圆柱体玻璃砖，O点为该玻璃砖截面的圆心，下图中能正确描述其光路的是()A． B．C． D．8．如图所示的四种情景中，属于光的折射的是（）．A．B．C．D．9．如图所示，O1O2是半圆柱形玻璃体的对称面和纸面的交线，A、B是关于O1O2轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN是垂直于O1O2放置的光屏，沿O1O2方向不断左右移动光屏，可在屏上得到一个光斑P,根据该光路图，下列说法正确的是（）A．在该玻璃体中，A光比B光的运动时间长B．光电效应实验时，用A光比B光更容易发生C．A光的频率比B光的频率高D．用同一装置做双缝干涉实验时A光产生的条纹间距比B光的大10．如图所示，为观察门外情况，居家防盗门一般都会在门上开一小圆孔.假定门的厚度为a=8cm，孔的直径为d=6cm，孔内安装一块折射率n=1.44的玻璃，厚度可]的厚度相同，已知sin37°=0.6，cos37°=0.8.则A．如未装玻璃，室内的人通过小孔能看到外界的角度范围为106°B．装人玻璃后，室内的人通过玻璃能看到外界的角度范围约为106°C．装人玻璃的折射率越大，室内的人通过玻鵯能看到外界的角度范围就越小D．若要将视野扩大到180°，需嵌入折射率大于或等于53的玻璃11．如图所示，有一束平行于等边三棱镜截面ABC的单色光从空气射向E点，并偏折到F 点，已知入射方向与边A B的夹角30θ=︒，E、F分别为边AB、BC的中点，则A ．从F 点出射的光束与入射到E 点的光束平行B ．该棱镜的折射率为3C ．光在F 点发生全反射D ．光从空气进入棱镜，光速变大12．某单色光在真空中传播速度为c ，波长为λ0，在水中的传播速度为v ，波长为λ，水对这种单色光的折射率为n ，当这束单色光从空气斜射入水中时，入射角为i ，折射角为r ，下列正确的是（ ） A ．v=nc，λ=n c 0λB ．λ0=λn，v=sinicsinrC ．v=cn ，λ=cv0λD ．λ0=λ/n，v=sinrcsini13．如图所示，△ABC 为一直角玻璃三棱镜的横截面，∠A ＝30°，一束红光垂直AB 边射入，从AC 边上的D 点射出，其折射角为60°。
应用光学，工程光学经典习题，例题汇总
I、I ' ——由光线起转到法线；
——由光轴起转到法线。
6. 近轴光路计算公式（6 个）
答： i lru r
l'
r
ri ' u'
i'
n n'
i
u 2 u1'
u' u i i' l2 l1' d1
（1）垂轴放大倍率为多少？
（2）照相胶片离照相物镜像方焦点 F 多远？
解：根据题意，鱼先经水面成像，由公式（2-9）为
1 l'
1.33 1000mm
0
解之得
l' 751.88mm
然后再被照相物镜成像，其 x 值为
定的介质来 说，是一个和入射角无关的常数 n1 sin I1 n1 sin I 2 。
2、如何区分实物空间、虚物空间以及实像空间和虚像空间？是否可 按照空间位置来划分物空间和像空间？
答：实物空间：光学系统第一个曲面前的空间。虚物空间：光学系统第一个曲面 后的空间。实像空间：光学系统最后一个曲面后的空间。虚像空间：光学系统最 后一个曲面前的空间。物空间和像空间在空间都是可以无限扩展的，不能按照空 间进行划分。
统的组合焦距为： f ' 80mm
求像的方向有两种：
第一种方法：先对第一透镜成像，再对第二透镜成像。
图 1-23
首先对第一透镜成像，如图 1-23 所示，l1 50mm, f1' 100mm, 根据高斯成像公
式求得：
11 l1' l1
1 f1'
1 l1'
几何光学复习习题
复习习题一一、填空题1、光学系统中物和像具有共轭关系的原因是2、发生全反射的条件是3、光学系统的三种放大率是 、 、 ，当物像空间的介质的折射率给定后，对于一对给定的共轭面，可提出 种放大率的要求。
4、理想光学系统中，与像方焦点共轭的物点是 。
5、物镜和目镜焦距分别为mm f 2'=物和mm f 25'=目的显微镜，光学筒长△= 4mm ，则该显微镜的视放大率为 ，物镜的垂轴放大率为 ，目镜的视放大率为 。
6、某物点发出的光经理想光学系统后对应的最后出射光束是会聚同心光束，则该物点所成的是 (填“实”或“虚”)像。
7、人眼的调节包含 调节和 调节。
8、复杂光学系统中，设置场镜的目的是9、要使公共垂面内的光线方向改变60度，则双平面镜夹角应为 度。
10、在近轴的条件下，折射率为1.4的厚为14mm 的平行玻璃板，其等效空气层厚度为 mm 。
11、设计反射棱镜时，应使其展开后玻璃板的两个表面平行，目的是12、有效地提高显微镜分辨率的途径是 。
13、近轴情况下，在空气中看到水中鱼的表观深度要比实际深度 。
二、简答题1、什么是共轴光学系统、光学系统物空间、像空间？2、如何确定光学系统的视场光阑？3、共轴光学系统的像差和色差主要有哪些？4、对目视光学仪器的共同要求是什么？5、什么叫理想光学系统？6、什么是理想光学系统的分辨率？写出望远镜的分辨率表达式7、几何光学的基本定律及其内容是什么？8、理想光学系统的基点和基面有哪些？其特性如何？9、用近轴光学公式计算的像具有什么实际意义？10、什么是光学系统的孔径光阑和视场光阑?11、如何计算眼睛的视度调节范围？如何校正常见非正常眼？12、显微镜的分辨率跟哪些参数有关？采取什么途径可以提高显微镜的分辨率？13、如何区分实物空间、虚物空间以及实像空间和虚像空间？是否可按照空间位置来划分物空间和像空间？14、光学系统中可能有哪些光阑？15、光学系统有哪些单色几何像差和色像差？三、计算题1、光束投射到一水槽中，光束的一部分在顶面反射而另一部分在底面反射，如图所示。
工程光学期末复习题(含答案)
工程光学期末复习题(含答案)work Information Technology Company.2020YEAR简答题、填空题：1、光线的含义是什么波面的含义是什么二者的关系是什么光线：发光点发出光抽象为许许多多携带能量并带有方向的几何线。
波面：发光点发出的光波向四周传播时，某一时刻起振动位相相同的点所构成的等相位面。
二者关系：波面法线即为光线。
2、什么是实像什么是虚像如何获得虚像实像：实际光线相交所会聚成的点的所组成的像。
虚像：光线的延长线相交所形成的点所组成的像。
如何获得虚像：光线延长线所形成的同心光束。
3、理想光学系统几对基点分别是什么2对。
像方焦点（F’），像方主点（H’），物方焦点（F），物方主点（H）。
4、什么是孔径光阑什么是入瞳什么是出瞳孔径光阑与入瞳、出瞳之间有什么系孔径光阑：限制进入光学系统的成像光束口径的光阑称为孔径光阑。
入瞳：孔径光阑在透镜后，经前面光学系统所成的像，称为入瞳。
出瞳：孔径光阑在透镜前，经后面光学系统所成的像，称为出瞳。
关系：入瞳、出瞳和孔径光阑对整个系统是共轭的，经过入瞳的光线必经过孔径光阑、也经过出瞳。
5、光学系统的景深是什么含义？能够在像面上获得清晰像的物空间深度，就是系统的景深。
6、发生干涉的条件是什么发生干涉的最佳光源是什么类型的光源两列光波的频率相同，相位差恒定，振动方向一致的相干光源。
7、近场衍射和远场衍射的区别是什么？近场衍射：光源和衍射场或二者之一到衍射屏的距离比较小时的衍射。
远场衍射：光源和衍射场都在衍射屏无限远处的衍射。
8、什么是光学系统的分辨率人眼的极限分辨率是多少极限分辨角为60``(=1`)9、完善像和理想光学系统的含义分别是什么？完善像：每一个物点对应唯一的一个像点。
或者，物点发出的同心光束经过光学系统后仍为同心光束。
或者，入射波面为球面波时，出射波面也为球面波。
理想光学系统：任何一个物点发出的光线在系统的作用下所有的出射光线仍然相交于一点的系统。
高考物理光学知识点之几何光学技巧及练习题附答案解析(1)
高考物理光学知识点之几何光学技巧及练习题附答案解析(1)一、选择题1．如果把光导纤维聚成束，使纤维在两端排列的相对位置一样，图像就可以从一端传到另一端，如图所示．在医学上，光导纤维可以制成内窥镜，用来检查人体胃、肠、气管等器官的内部．内窥镜有两组光导纤维，一组用来把光输送到人体内部，另一组用来进行观察．光在光导纤维中的传输利用了( )A．光的全反射B．光的衍射C．光的干涉D．光的折射2．如图所示，一细束平行光经玻璃三棱镜折射后分解为互相分离的a、b、c三束单色光。
比较a、b、c三束光，可知()A．当它们在真空中传播时，a光的速度最大B．当它们在玻璃中传播时，c光的速度最大C．若它们都从玻璃射向空气，c光发生全反射的临界角最大D．若它们都能使某种金属产生光电效应，c光照射出的光电子最大初动能最大3．如图所示，两束单色光a、b同时从空气中斜射入平行玻璃砖的上表面，进入玻璃砖中后形成复合光束c则下列说法中正确的是A．a光的能量较大B．在玻璃中a光的传播速度小于b光的传播速度C．在相同的条件下，a光更容易发生衍射D．a光从玻璃到空气的全反射临界角小于b光从玻璃到空气的全反射临界角4．如图所示，一束光由空气射向半圆柱体玻璃砖，O点为该玻璃砖截面的圆心，下图中能正确描述其光路的是()A． B．C． D．5．图示为一直角棱镜的横截面，。
一平行细光束从O点沿垂直于bc面的方向射入棱镜。
已知棱镜材料的折射率n=，若不考试原入射光在bc面上的反射光，则有光线（）A．从ab面射出 B．从ac面射出C．从bc面射出，且与bc面斜交 D．从bc面射出，且与bc面垂直6．如图所示，为观察门外情况，居家防盗门一般都会在门上开一小圆孔.假定门的厚度为a=8cm，孔的直径为d=6cm，孔内安装一块折射率n=1.44的玻璃，厚度可]的厚度相同，已知sin37°=0.6，cos37°=0.8.则A．如未装玻璃，室内的人通过小孔能看到外界的角度范围为106°B．装人玻璃后，室内的人通过玻璃能看到外界的角度范围约为106°C．装人玻璃的折射率越大，室内的人通过玻鵯能看到外界的角度范围就越小D．若要将视野扩大到180°，需嵌入折射率大于或等于53的玻璃7．明代学者方以智在《阳燧倒影》中记载：“凡宝石面凸，则光成一条，有数棱则必有一面五色”，表明白光通过多棱晶体折射会发生色散现象．如图所示，一束复色光通过三棱镜后分解成两束单色光a、b，下列说法正确的是A．若增大入射角i，则b光最先消失B．在该三棱镜中a光波速小于b光C．若a、b光通过同一双缝干涉装置，则屏上a光的条纹间距比b光宽D．若a、b光分别照射同一光电管都能发生光电效应，则a光的遏止电压高8．如图所示，将一个折射率为n的透明长方体放在空气中，矩形ABCD是它的一个截面，一单色细光束入射到P点，入射角为θ．12AP AD=，则( )A．若要使光束进入长方体后能射至AD面上，角θ的最小值为arcsin 1 2 nB．若要使光束进入长方体后能射至AD面上，角θ的最小值为arcsin 5 nC．若要此光束在AD面上发生全反射，角θ的范围应满足arcsin 12n＜θ≤arcsin21n-D．若要此光束在AD面上发生全反射，角θ的范围应满足arcsin 255n＜θ≤arcsin21n-9．如图所示半圆形玻璃砖，圆心为 O，半径为 R．某单色光由空气从 OB 边界的中点 A垂直射入玻璃砖，并在圆弧边界 P 点发生折射，该折射光线的反向延长线刚好过B点．则（）A．该玻璃对此单色光的折射率为1.5B．光从 A 传到 P 的时间为（c为空气中的光速）C．该玻璃对此单色光的临界角为45°D．玻璃的临界角随入射光线位置变化而变化10．如图所示，在空气中，一束单色光由两面平行的玻璃板的a表面射入，从b表面射出，则以下说法中正确的是A．出射光线不一定与入射光线平行B．随着θ角的增大，光可能在a表面发生全反射C．随着θ角的增大，光可能在b表面发生全反射（90θ<︒）D．无论如何改变θ角，光线从a表面射入，不可能在b表面发生全反射11．如图所示，放在暗室中的口径较大不透明的薄壁圆柱形浅玻璃缸充满水，缸底中心有一红色发光小球（可看作点光源），从上往下看，则观察到（）A．水面有一个亮点B．充满水面的圆形亮斑C．发光小球在水面上的像D．比小球浅的发光小球的像12．下列现象中属于光的衍射现象的是A．光在光导纤维中传播B．马路积水油膜上呈现彩色图样C．雨后天空彩虹的形成D．泊松亮斑的形成13．某种介质对空气的折射率是2，一束光从该介质射向空气，入射角是 60°，则下列光路图中正确的是（图中 I 为空气，Ⅱ为介质）（）A．B．C．D．14．如图，半径为R的半圆柱玻璃体置于水平桌面上，半圆柱玻璃体的上表面水平，半圆柱玻璃体与桌面相切于A点。

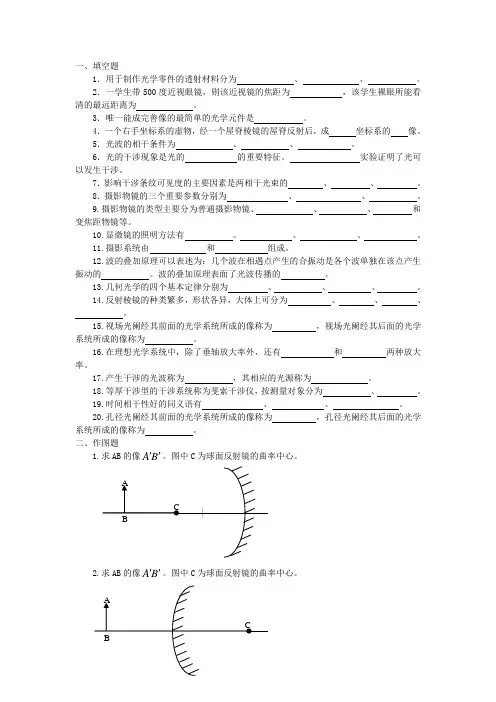

工程光学习题(1)
一、填空题1．用于制作光学零件的透射材料分为 、 、 。
2．一学生带500度近视眼镜，则该近视镜的焦距为 ，该学生裸眼所能看清的最远距离为 。
3．唯一能成完善像的最简单的光学元件是 。
4．一个右手坐标系的虚物，经一个屋脊棱镜的屋脊反射后，成 坐标系的 像。
5．光波的相干条件为 、 、 。
6．光的干涉现象是光的 的重要特征。
实验证明了光可以发生干涉。
7．影响干涉条纹可见度的主要因素是两相干光束的 、 、 。
8．摄影物镜的三个重要参数分别为 、 、 。
9.摄影物镜的类型主要分为普通摄影物镜、 、 、 和变焦距物镜等。
10.显微镜的照明方法有 、 、 、 。
11.摄影系统由 和 组成。
12.波的叠加原理可以表述为：几个波在相遇点产生的合振动是各个波单独在该点产生振动的 。
波的叠加原理表面了光波传播的 。
13.几何光学的四个基本定律分别为 、 、 、 。
14.反射棱镜的种类繁多，形状各异，大体上可分为 、 、 、 。
15.视场光阑经其前面的光学系统所成的像称为 ，视场光阑经其后面的光学系统所成的像称为 。
16.在理想光学系统中，除了垂轴放大率外，还有 和 两种放大率。
17.产生干涉的光波称为 ，其相应的光源称为 。
18.等厚干涉型的干涉系统称为斐索干涉仪，按测量对象分为 、 。
19.时间相干性好的同义语有 、 、 。
20.孔径光阑经其前面的光学系统所成的像称为 ，孔径光阑经其后面的光学系统所成的像称为 。
二、作图题1.求AB 的像B A ''。
图中C 为球面反射镜的曲率中心。
2.求AB 的像B A ''。
图中C 为球面反射镜的曲率中心。
3.求物AB经理想光学系统所成的像，并注明系统像方的基点位置和焦距。
5.求像方主平面和像方焦点。
1．简述几何光学的四个基本定律的含义。
答：（1）光的直线传播定律，几何光学认为，在各向同性的均匀介质中，光是沿着直线方向传播的。
高考物理光学知识点之几何光学解析含答案(1)
高考物理光学知识点之几何光学解析含答案(1)一、选择题1．一束只含红光和紫光的复色光沿PO 方向射入玻璃三棱镜后分成两束光，并沿OM 和ON 方向射出，如图所示，已知OM 和ON 两束光中只有一束是单色光，则（ ）A ．OM 为复色光，ON 为紫光B ．OM 为复色光，ON 为红光C ．OM 为紫光，ON 为复色光D ．OM 为红光，ON 为复色光2．下列现象中属于光的衍射现象的是A ．光在光导纤维中传播B ．马路积水油膜上呈现彩色图样C ．雨后天空彩虹的形成D ．泊松亮斑的形成3．先后用两种不同的单色光，在相同的条件下用同双缝干涉装置做实验，在屏幕上相邻的两条亮纹间距不同，其中间距较大．．．．．的那种单色光，比另一种单色光（ ） A.在真空中的波长较短B.在玻璃中传播的速度较大C.在玻璃中传播时，玻璃对其折射率较大D.其在空气中传播速度大4．半径为R 的玻璃半圆柱体，截面如图所示，圆心为O ，两束平行单色光沿截面射向圆柱面，方向与底面垂直，∠AOB ＝60°，若玻璃对此单色光的折射率n ＝3，则两条光线经柱面和底面折射后的交点与O 点的距离为（ ）A ．3RB ．2RC ． 2RD ．R5．一束单色光从空气进入玻璃，下列关于它的速度、频率和波长变化情况的叙述正确的是 A ．只有频率发生变化 B ．只有波长发生变化C ．只有波速发生变化D ．波速和波长都变化6．如图所示，两束单色光a 、b 同时从空气中斜射入平行玻璃砖的上表面，进入玻璃砖中后形成复合光束c 则下列说法中正确的是A．a光的能量较大B．在玻璃中a光的传播速度小于b光的传播速度C．在相同的条件下，a光更容易发生衍射D．a光从玻璃到空气的全反射临界角小于b光从玻璃到空气的全反射临界角7．如图所示，口径较大、充满水的薄壁圆柱形浅玻璃缸底有一发光小球，则（）A．小球必须位于缸底中心才能从侧面看到小球B．小球所发的光能从水面任何区域射出C．小球所发的光从水中进入空气后频率变大D．小球所发的光从水中进入空气后传播速度变大8．如图所示，O1O2是半圆柱形玻璃体的对称面和纸面的交线，A、B是关于O1O2轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN是垂直于O1O2放置的光屏，沿O1O2方向不断左右移动光屏，可在屏上得到一个光斑P,根据该光路图，下列说法正确的是（）A．在该玻璃体中，A光比B光的运动时间长B．光电效应实验时，用A光比B光更容易发生C．A光的频率比B光的频率高D．用同一装置做双缝干涉实验时A光产生的条纹间距比B光的大9．如图所示为用a、b两种单色光分别通过同一双缝干涉装置获得的干涉图样．现让a、b 两种光组成的复色光穿过平行玻璃砖或三棱镜时，光的传播路径与方向可能正确的是（）A．①③B．①④C．②④D．只有③10．如图所示，将一个折射率为n的透明长方体放在空气中，矩形ABCD是它的一个截面，一单色细光束入射到P点，入射角为θ．12AP AD=，则( )A．若要使光束进入长方体后能射至AD面上，角θ的最小值为arcsin 1 2 nB．若要使光束进入长方体后能射至AD面上，角θ的最小值为arcsin5 5nC．若要此光束在AD面上发生全反射，角θ的范围应满足arcsin 12n＜θ≤arcsin21n-D．若要此光束在AD面上发生全反射，角θ的范围应满足arcsin 25n＜θ≤arcsin21n-11．已知单色光a的频率低于单色光b的频率，则（）A．通过同一玻璃三棱镜时，单色光a的偏折程度小B．从同种玻璃射入空气发生全反射时，单色光a的临界角小C．通过同一装置发生双缝干涉，用单色光a照射时相邻亮纹间距小D．照射同一金属发生光电效应，用单色光a照射时光电子的最大初动能大12．在玻璃中有一个截面为三角形的柱状真空空腔，a, b两束单色光以同样的入射角θ由玻璃射入空腔，部分光路如图，下列说法正确的是（）A．若增大b光在空腔内先消失B．若改变θ，a光通过空腔的时间一定比b光短C．在同一双缝干涉装置的干涉条纹a光较宽D．若将两个相同的小球分别涂上a、b两种颜色放在同样深度的水中，在水面上看涂a颜色的小球较浅13．如图所示，一束可见光射向半圆形玻璃砖的圆心O，经折射后分为两束单色光a和b。
工程光学习题1
(n 1)
习题1-8 如图1-6所示，光线芯的折射率为n1，包层的折射 率为n2，光纤所在介质的折射率为n0，求光纤的 数值孔径。
n2 sin I m n1 n0 sin I1 n1 cos I m n n
2 1 2 2
习题1-9 有一直角棱镜如图1-16所示，其折射率为n。问 光线以多大的孔径角入射时，正好能够经其斜面 全反射后出射。如果棱镜用冕牌玻璃K9制造， 计算该孔径角的值。
• 2.已知真空中的光速，求光在水（n=1.333 ）、冕牌玻璃（n=1.51）、火石玻璃（ n=1.65）、加拿大树胶（n=1.526）、金刚 石（n=2.417）等介质中的光速。 c 3 10 c v n • 答：根据 v ，分别代入数字得： n n m / s 3 10 v • （1）在水中（注意单位） 1.333 2.2510 m / s • （2）在冕牌玻璃中 • （3）在火石玻璃中 • （4）在加拿大树胶中 • （5）在金刚石中
L d lF
300m m d L lF f 3 lF
h1 f tanu h1 2 h2 tanu h2 2 lF h1 tanu1 f1 h h d tanu 1 1 2
1 1 2 l l r (1) 0, l l l , l 50m m
无限远轴上物点的共轭 像点正好位于 r / 2处； (2) 0.1, l 550mm, l 55m m； (3) 0.2, l 300mm, l 60m m；
(1) l 时， 0； (2) l 1000mm时， 0.429 ； (3) l 100mm时， 1.5； (4) l 0时，l 0， 物和像都位于折射球面 的顶点， 0； (5) l 100mm时， 0.75； (6) l 150mm时， 0.667 ； (7) l 200mm时， 0.6；
高考物理光学知识点之几何光学全集汇编含答案(1)
高考物理光学知识点之几何光学全集汇编含答案(1)一、选择题1．如图所示，一束红光P A从A点射入一球形水珠，光线在第一个反射点B反射后到达C 点，CQ为出射光线，O点为球形水珠的球心．下列判断中正确的是( )A．光线在B点可能发生了全反射B．光从空气进入球形水珠后，波长变长了C．光从空气进入球形水珠后，频率增大了D．仅将红光改为紫光，光从A点射入后到达第一个反射点的时间增加了2．如图所示，将等腰直角棱镜截去棱角，使截面平行于底面，制成“道威棱镜”，可以减小棱镜的重量和杂散的内部反射。
从M点发出一束平行于底边CD的单色光从AC边射入，已知折射角γ＝30°，则A．光在玻璃中的频率比空气中的频率大B．玻璃的折射率6 n=C．光在玻璃中的传播速度为2×108 m/sD．CD边不会有光线射出3．如图所示，一束光由空气射入某种介质，该介质的折射率等于A．sin50 sin55︒︒B．sin55 sin50︒︒C ．sin40sin35︒︒D ．sin35sin40︒︒ 4．某单色光在真空中传播速度为c ，波长为λ0，在水中的传播速度为v ，波长为λ，水对这种单色光的折射率为n ，当这束单色光从空气斜射入水中时，入射角为i ，折射角为r ，下列正确的是（ ）A ．v=nc ，λ=n c 0λ B ．λ0=λn，v=sini csinr C ．v=cn ，λ=c v0λD ．λ0=λ/n，v=sinr csini 5．题图是一个14圆柱体棱镜的截面图，图中E 、F 、G 、H 将半径OM 分成5等份，虚线EE 1、FF 1、GG 1、HH 1平行于半径ON ，ON 边可吸收到达其上的所有光线．已知该棱镜的折射率n =53，若平行光束垂直入射并覆盖OM ，则光线A ．不能从圆孤射出 B ．只能从圆孤射出 C ．能从圆孤射出 D ．能从圆孤射出6．甲、乙两单色光分别通过同一双缝干涉装置得到各自的干涉图样，相邻两个亮条纹的中心距离分别记为Δx 1和Δx 2，已知Δx 1＞Δx 2。
工程光学复习题及答案
工程光学复习题及答案一、单项选择题1. 光学中，光的波动性可以通过以下哪个实验来验证？A. 双缝干涉实验B. 单缝衍射实验C. 迈克尔逊干涉仪实验D. 光的偏振实验答案：A2. 以下哪种光学元件可以实现光的会聚？A. 凸透镜B. 凹透镜C. 平面镜D. 棱镜答案：A3. 光的折射定律是由哪位科学家提出的？A. 牛顿B. 惠更斯C. 斯涅尔D. 爱因斯坦答案：C二、填空题4. 光在真空中的传播速度是_________m/s。
答案：3×10^85. 光的波长、频率和速度之间的关系可以用公式_________来表示。
答案：v=λf6. 光的偏振现象表明光是一种_________。
答案：横波三、简答题7. 简述光的干涉现象及其产生条件。
答案：光的干涉现象是指两束或多束相干光波在空间相遇时，由于光波的相位差引起的光强分布出现明暗相间的条纹。
产生干涉的条件是：两束光必须是相干光，即它们的频率相同，相位差恒定或满足一定的关系。
8. 什么是光的衍射现象？并举例说明。
答案：光的衍射现象是指光波在遇到障碍物或通过狭缝时，光波的传播方向发生改变，形成明暗相间的衍射图样。
例如，当光通过单缝时，会在缝后形成衍射条纹，这种现象称为单缝衍射。
四、计算题9. 已知一束光的波长为500nm，求其在真空中的频率。
答案：根据公式v=λf，光在真空中的速度v=3×10^8 m/s，波长λ=500×10^-9 m，代入公式可得频率f=v/λ=(3×10^8)/(500×10^-9) Hz=6×10^14 Hz。
10. 一束光从空气斜射入水中，入射角为30°，求折射角。
答案：根据斯涅尔定律n1sinθ1=n2sinθ2，其中n1为空气的折射率，n2为水的折射率，θ1为入射角，θ2为折射角。
空气的折射率n1≈1，水的折射率n2≈1.33，代入公式可得sinθ2=n1sinθ1/n2=1×sin30°/1.33≈0.433，因此θ2≈26.3°。
工程光学基础教程 习题答案(完整)
第一章 几何光学基本定律1. 已知真空中的光速c ＝3810⨯m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。
解：则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65时，v=1.82 m/s ， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s ，当光在金刚石中，n=2.417时，v=1.24 m/s 。
2. 一物体经针孔相机在 屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。
解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm 。
3. 一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。
若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？2211sin sin I n I n = 66666.01sin 22==n I745356.066666.01cos 22=-=I1mm I 1=90︒n 1 n 2200mmL I 2 x88.178745356.066666.0*200*2002===tgI xmm x L 77.35812=+=4.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n 0 .5. 一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。
工程光学习题参考答案第一章几何光学基本定律
第一章 几何光学基本定律1. 已知真空中的光速c ＝3810⨯m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。
解：则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65时，v=1.82 m/s ， 当光在加拿大树胶中，n=1.526时，v=1.97 m/s ，当光在金刚石中，n=2.417时，v=1.24 m/s 。
2. 一物体经针孔相机在 屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。
解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm 。
3. 一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。
若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？2211sin sin I n I n =1mm I 1=90︒n 1 n 2200mmL I 2 x66666.01sin 22==n I745356.066666.01cos 22=-=I88.178745356.066666.0*200*2002===tgI xmm x L 77.35812=+=4.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n 0 .5. 一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。
工程光学习题课.
0 E出＝ 1
（2）判断波片快轴方向。此时波片的矩阵：
出射1/4波片光
快轴
45
0
1 1 i 1 1 G＝ 2 i 1 2 －i e 2
－i e 2
透光轴
1
Ax eikz 1 eikz E入＝ i kz i kz 2 e Ay e
解：
I0 2 2 I cos cos ( ) 2 2 2 2 2 I 0 sin 2t sin I 0 cos 2 8
I0 8
I0
P1
I
P2
P3
4 2
3 4
P2
P1
P3
2
17
2两偏振片堆叠在一起，一束自然光垂直入射其上时没有光线 透过。当其中一偏振片慢慢转动180 时透射光强度发生的变 化为: （A）光强单调增加； （B）光强先增加，后又减小至零； （C）光强先增加，后减小，再增加； （D）光强先增加，然后减小，再增加再减小至零。
工程光学习题
此部分习题为光学工程考研命题老师提供 的复习的习题。习题覆盖面很全，都是一 些综合性较高比较典型的习题。对于加深 大家对知识点的掌握以及加强解题技巧有 着很大的帮助。
1
几何光学基本概念部分 下面关于物像及其相关概念的陈述正确的是：（1、3、6） 1.可以用屏直接接收的物（像）即为实物（像），不能 用屏直接接收的物（像）即为虚物（像）； 2.成像系统将实际三维空间分成物空间和像空间两个独 立的部分； 3.实物、虚像对应发散同心光束，虚物、实像对应汇聚 同心光束； 4.位于成像系统左侧的是物，位于成像系统右侧的是像； 5.位于成像系统左侧的实际光线是物空间光线，位于成 像系统右侧的实际光线是像空间光线； 6.实像和虚像都能被人眼感受。
几何光学习题及解答.doc
几何光学习题及解答1．证明反射定律符合费马原理。
证明：费马原理是光沿着光程为最小值、最大值或恒定值的路径传播。
⎰=BAnds 或恒值max .min ，在介质n 与'n 的界面上，入射光A 遵守反射定律11i i '=,经O 点到达B 点，如果能证明从A 点到B 点的所有光程中AOB 是最小光程，则说明反射定律符合费马原理。
设C 点为介质分界面上除O 点以外的其他任意一点，连接ACB 并说明光程∆ ACB>光程∆AOB由于∆ACB 与∆AOB 在同一种介质里，所以比较两个光程的大小，实际上就是比较两个路程ACB 与AOB 的大小。
从B 点到分界面的垂线，垂足为o '，并延长O B '至 B ′，使B O B O '=''，连接 B O '，根据几何关系知B O OB '=，再结合11i i '=，又可证明∠180='B AO °，说明B AO '三点在一直线上，B AO ' 与AC 和B C '组成ΔB AC '，其中B C AC B AO '+〈'。
又∵CB B C AOB OB AO B O AO B AO ='=+='+=',ACB CB AC AOB =+〈∴即符合反射定律的光程AOB 是从A 点到B 点的所有光程中的极小值，说明反射定律符合费马原理。
2、根据费马原理可以导出在近轴光线条件下，从物点发出并会聚到像点的所有光线的光程都相等.由此导出薄透镜的物象公式。
证明：由QB A ～FBA 得：OF\AQ=BO\BQ=f\s 同理，得OA\BA=f '\s ',BO\BA=f\s由费马定理：NQA+NQ A '=NQQ '结合以上各式得：(OA+OB)\BA=1得证3．眼睛E 和物体PQ 之间有一块折射率为1.5的玻璃平板(见题3.3图),平板的厚度d 为30cm.求物PQ 的像 与物体PQ 之间的距离 为多少?解：.由题意知光线经两次折射后发生的轴向位移为：cmn d p p 10)321(30)11(=-=-='，即像与物的距离为cm 103．眼睛E 和物体PQ 之间有一块折射率为1.5的玻璃平板(见题3.3图),平板的厚度d 为30cm.求物PQ 的像 与物体PQ 之间的距离 为多少? 解：.由题意知光线经两次折射后发生的轴向位移为：cmn d p p 10)321(30)11(=-=-='，即像与物的距离为cm 10En=1题3.3图4．玻璃棱镜的折射棱角A 为60度,对某一波长的光其折射率为1.6.计算(1)最小偏向角;(2)此时的入射角;(3)能使光线从A 角两侧透过棱镜的最小入射角.解：由最小偏向角定义得 n=sin2A0+θ/sin 2A,得θ0=46゜１６′由几何关系知，此时的入射角为:i=2A0+θ=５３゜８′当在C 处正好发生全反射时：i 2’= sin-16.11 =38゜41′,i 2=A- i 2’=21゜19′∴i 1= sin -1(1.6sin 21゜19′)= 35゜34′ ∴ｉmin ＝３５゜３4′５．图示一种恒偏向棱角镜,它相当于一个30度-60-90度棱镜与一个45度-45度度棱镜按图示方式组合在一起.白光沿i 方向入射，我们旋转这个棱镜来改变1θ，从而使任意一种波长的光可以依次循着图示的路径传播，出射光线为r.求证：如果2sin 1n=θ则12θθ=，且光束i 与 r 垂直（这就是恒偏向棱镜名字的由来）． 解： i nsin sin 11=θ若θ1sin = 2n , 则 sini 1 = 21, i 1=30。
工程光学习题参考答案第一章几何光学基本定律
第一章几何光学基本定律1. 已知真空中的光速c ＝3m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。
解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。
2. 一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。
解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm。
3. 一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。
若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？1mmI=90nn200mmLIx4.光纤芯的折射率为，包层的折射率为，光纤所在介质的折射率为，求光纤的数值孔径（即，其中为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2(1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0.5. 一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。
如果在凸面镀反射膜，其会聚点应在何处？如果在凹面镀反射膜，则反射光束在玻璃中的会聚点又在何处？反射光束经前表面折射后，会聚点又在何处？说明各会聚点的虚实。
解：该题可以应用单个折射面的高斯公式来解决，设凸面为第一面，凹面为第二面。
工程光学复习题
工程光学复习题工程光学复习题光学是一门应用广泛的学科，它研究光的传播、反射、折射等现象，并应用于各个领域，如光通信、摄影、激光技术等。
工程光学是光学在工程领域的应用，涉及到光源、光学元件、光学系统等方面的知识。
下面是一些工程光学的复习题，帮助大家回顾和巩固相关知识。
1. 什么是光的折射？请简要解释折射定律。
光的折射是光线从一种介质进入另一种介质时，由于介质的折射率不同而改变传播方向的现象。
折射定律是描述光在两种介质之间折射行为的定律，它可以用公式表示为：n1sinθ1 = n2sinθ2，其中n1和n2分别是两种介质的折射率，θ1和θ2分别是入射角和折射角。
2. 什么是光的反射？请简要解释反射定律。
光的反射是光线从一种介质撞击到另一种介质的界面上，由于界面的特性而改变传播方向的现象。
反射定律是描述光在界面上反射行为的定律，它可以用公式表示为：θ1 = θ2，其中θ1和θ2分别是入射角和反射角。
3. 什么是光学元件？请列举一些常见的光学元件。
光学元件是用于控制光线传播、折射、反射等的器件。
常见的光学元件包括透镜、棱镜、反射镜、偏振片等。
透镜可以将光线聚焦或发散，用于成像和照明；棱镜可以将光线折射和分散，用于光谱分析和色散；反射镜可以将光线反射，用于反射光学系统；偏振片可以选择性地透过或阻挡特定方向的光线，用于偏振光学实验和显示器件。
4. 什么是光学系统？请简要解释光学系统的组成和功能。
光学系统是由光学元件组成的，用于控制光线的传播和处理。
光学系统的组成包括光源、光学元件和光接收器。
光源产生光线，光学元件控制光线的传播和处理，光接收器接收光信号并进行相应的处理。
光学系统的功能包括成像、测量、传输等，广泛应用于摄影、显微镜、激光器等设备中。
5. 什么是光线的色散？请简要解释色散现象和色散补偿的方法。
光线的色散是指光线在通过介质时，由于介质的折射率与波长有关，不同波长的光线会发生不同程度的折射，从而产生色散现象。
前六章工程光学习题及解答
n sin i1 sin 3.5 sin i1 0.000671442 n 1.5163
0.03847 解之得 i1 =89.96153 而 =90 i1
6.设光纤纤芯折射率 n1 1.75 ，包层折射率 n2 1.50 ，试求光纤端面上入射角在何值范围 内变化时，可保证光线发生全反射通过光纤.若光纤直径 D 40μm ，长度为 100m ，求光 线在光纤内路程的长度和发生全反射的次数. 解：
2 n0 sin I1 n12 n2 1.752 1.52 0.9014
第一次 AOB 面反射式， A2 = A1 -2N1 ( N1 A1 ) (l , m, n) 第二次 BOC 面反射式， A3 = A2 -2N2 ( N2 A2 ) (l , m, n) 第三次 COA 面反射式， A4 = A3 -2 N3 ( N3 A3 ) (l , m, n) A1 说明入射光线 A 1 和出射光线 A4 在空间上是平行的，而且方向相反，即有 180 夹角. 4.已知入射光线 A cos i cos j cos k ， 反射光线 A＝cos i cos j cos k ， 求此时平面反射镜法线的方向. 解：反射定律为 A=A-2N(N A) ,
A1
A x (a, 0, 0)
A4
S S
A2 A1 2( A1 k )k li mj nk 2[(li mj nk ) k ]k li mj nk
反射面 BOC 的法线方向单位矢量为 n2 i ， 光线 A2 射向 BOC 后的反射光线 A3 的单位矢 量为
高考物理最新光学知识点之几何光学真题汇编附答案(1)
高考物理最新光学知识点之几何光学真题汇编附答案(1)一、选择题1．光导纤维按沿径向折射率的变化可分为阶跃型和连续型两种.阶跃型的光导纤维分为内芯和外套两层，内芯的折射率比外套的大。
连续型光导纤维的折射率中心最高，沿径向逐渐减小，外表面附近的折射率最低.关于光在连型光导纤维中的传播，图中能正确表示传播路径的是( )A．B．C．D．2．如图所示，一束光由空气射入某种介质，该介质的折射率等于A．sin50 sin55︒︒B．sin55 sin50︒︒C．sin40 sin35︒︒D．sin35 sin40︒︒3．某单色光在真空中传播速度为c，波长为λ0，在水中的传播速度为v，波长为λ，水对这种单色光的折射率为n，当这束单色光从空气斜射入水中时，入射角为i，折射角为r，下列正确的是（）A ．v=n c ，λ=n c 0λB ．λ0=λn，v=sini csinr C ．v=cn ，λ=c v0λD ．λ0=λ/n，v=sinrcsini 4．如图所示，两束单色光a 、b 同时从空气中斜射入平行玻璃砖的上表面，进入玻璃砖中后形成复合光束c 则下列说法中正确的是A ．a 光的能量较大B ．在玻璃中a 光的传播速度小于b 光的传播速度C ．在相同的条件下，a 光更容易发生衍射D ．a 光从玻璃到空气的全反射临界角小于b 光从玻璃到空气的全反射临界角5．一束光线从空气射向折射率为1.5的玻璃内，人射角为45o下面光路图中正确的是 A ． B ．C ．D ．6．如图所示，一束光由空气射向半圆柱体玻璃砖，O 点为该玻璃砖截面的圆心，下图中能正确描述其光路的是( )A ．B ．C． D．7．频率不同的两束单色光1和2以相同的入射角从同一点射入一厚玻璃板后，其光路如图所示，下列说法正确的是()A．单色光1的波长小于单色光2的波长B．在玻璃中单色光1的传播速度大于单色光2的传播速度C．单色光1通过玻璃板所需的时间小于单色光2通过玻璃板所需的时间D．单色光1从玻璃到空气的全反射临界角小于单色光2从玻璃到空气的全反射临界角8．一细光束由a、b两种单色光混合而成，当它由真空射入水中时，经水面折射后的光路如图所示，则以下看法正确的是A．a光在水中传播速度比b光小B．b光的光子能量较大C．当该两种单色光由水中射向空气时，a光发生全反射的临界角较大D．用a光和b光在同一装置上做双缝干涉实验，a光的条纹间距大于b光的条纹间距9．一束单色光由玻璃斜射向空气，下列说法正确的是A．波长一定变长 B．频率一定变小C．传播速度一定变小 D．一定发生全反射现象10．图1、2是利用a、b两种单色光分别通过同一双缝干涉装置得到的干涉图样．下列关于a、b两束单色光的说法正确的是（）A．真空中，a光的频率比较大B．同一介质中，a光传播的速度大C．a光光子能量比较大D．同一介质对a光折射率大11．明代学者方以智在《阳燧倒影》中记载：“凡宝石面凸，则光成一条，有数棱则必有一面五色”，表明白光通过多棱晶体折射会发生色散现象．如图所示，一束复色光通过三棱镜后分解成两束单色光a、b，下列说法正确的是A．若增大入射角i，则b光最先消失B．在该三棱镜中a光波速小于b光C．若a、b光通过同一双缝干涉装置，则屏上a光的条纹间距比b光宽D．若a、b光分别照射同一光电管都能发生光电效应，则a光的遏止电压高12．华裔科学家高锟获得2009年诺贝尔物理奖，他被誉为“光纤通讯之父”．光纤通讯中信号传播的主要载体是光导纤维，它的结构如图所示，其内芯和外套材料不同，光在内芯中传播．下列关于光导纤维的说法中正确的是A．内芯的折射率比外套的小，光传播时在内芯与外套的界面上发生全反射B．内芯的折射率比外套的大，光传播时在内芯与外套的界面上发生全反射C．波长越短的光在光纤中传播的速度越大D．频率越大的光在光纤中传播的速度越大13．如图所示，一束红光P A从A点射入一球形水珠，光线在第一个反射点B反射后到达C点，CQ为出射光线，O点为球形水珠的球心．下列判断中正确的是( )A．光线在B点可能发生了全反射B．光从空气进入球形水珠后，波长变长了C．光从空气进入球形水珠后，频率增大了D．仅将红光改为紫光，光从A点射入后到达第一个反射点的时间增加了14．如图，半径为R的半圆柱玻璃体置于水平桌面上，半圆柱玻璃体的上表面水平，半圆柱玻璃体与桌面相切于A点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1简答
（1）何为完善成像？轴上物点在近轴区内以细光束成的完善像称为什么？
（2）什么是孔径光阑、入瞳和出瞳？三者是什么关系？画图表示生物显微镜的孔径光阑、入瞳和出瞳，并标出系统的物方孔径角和像方孔径角。
（3）什么是像差？共有哪几种像差？只与孔径相关的像差是什么？只与视场相关的像差是什么？
2．已知一台显微镜的物镜和目镜相距200mm，物镜焦距为7.0mm，目镜焦距为
5.0mm，若物镜和目镜都可看成是薄透镜，试计算：
（1）如果物镜把被观察物体成像于目镜前焦点附近，那么被观察物体到物镜的距离是多少？物镜的垂轴放大率β是多少？
（2）xx的视觉放大率是多少？
提示：
（1）根据xx公式
（2）视觉放大率为物镜的垂轴放大率于目镜的视觉放大率之积
3一平行细光束入射到一半径r =30mm、折射率n=1.5的玻璃球上，①求其会聚点的位置和虚实；②若将一个半径相同但表面镀有反射膜的玻璃球紧挨放置时（如图1），则反射光束经玻璃折射后，会聚点又在何处？虚实如何？
n=1.5r=30mm
图1
提示A2l2l2A
1
(A
2)l1
4已知组合物镜由两片薄透镜组成，其焦距为500mm，相对孔径为。
它对无穷远物体成像时，第一片薄透镜到像平面的距离为400mm，第二片薄透镜到像平面的距离为300mm。
（1）求组合物镜的结构参数。
（2）若用该组合物镜和另一目镜构成开普勒望远镜，出瞳大小为2mm，求望远镜的视觉放大率。
（3）求目镜的焦距和放大率。
（4）如果物镜组中第一片薄透镜为孔径光阑，求出瞳距。
5如图所示，有一半径为r的折射球面，球心位于C处，物、像方折射率分别为n和n′，物点位于A处，经球面折射后成像于A′处。
（1）请根据符号规则标出物距、物方孔径角、入射角、折射角、像距、像方
xx角以及半径r；
（2）假设物距和物方孔径角已知，请推导计算像距和像方孔径角的实际光路
计算公式。
（必须有推导过程，只写出公式不得分）
n
n′···
A A’C
6两个薄透镜L1和L2的孔径均为4cm，L1的焦距为8㎝，L2的焦距为3㎝，L2在L1之
后5㎝，对于平行于光轴入射的光线，求系统的孔径光阑、入射光瞳和出射光瞳。
（解题思路）同一光学系统对于不同的轴上物点，可以有不同的孔径光阑，本题中入射
光是平行光，对应的物点应在无穷远。
7每一章对应留作作业的习题指导例题。
