压水试验
压水试验说明

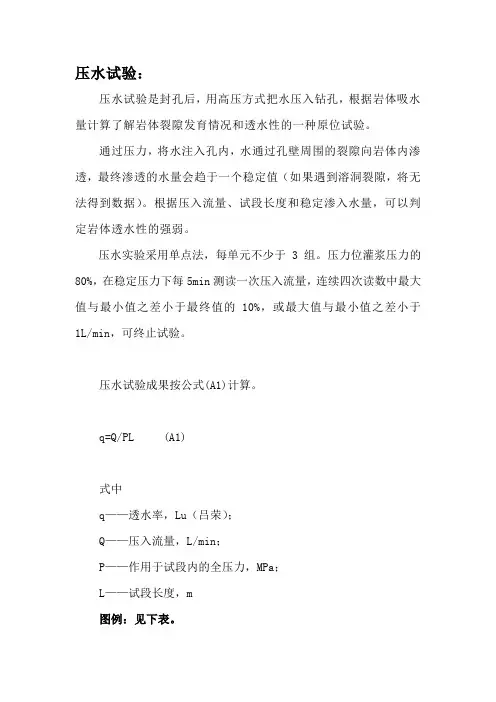

压水试验：
压水试验是封孔后，用高压方式把水压入钻孔，根据岩体吸水量计算了解岩体裂隙发育情况和透水性的一种原位试验。
通过压力，将水注入孔内，水通过孔壁周围的裂隙向岩体内渗透，最终渗透的水量会趋于一个稳定值（如果遇到溶洞裂隙，将无法得到数据）。
根据压入流量、试段长度和稳定渗入水量，可以判定岩体透水性的强弱。
压水实验采用单点法，每单元不少于3组。
压力位灌浆压力的80%，在稳定压力下每5min测读一次压入流量，连续四次读数中最大值与最小值之差小于最终值的10%，或最大值与最小值之差小于1L/min，可终止试验。
压水试验成果按公式(A1)计算。
q=Q/PL (A1)
式中
q——透水率，Lu（吕荣）；
Q——压入流量，L/min；
P——作用于试段内的全压力，MPa；
L——试段长度，m
图例：见下表。
给水管道水压试验技术交底
给水管道水压试验技术交底
管道安装完成后要做分段压水试验和全系统压水试验，管道试验压力为1.0MPa。
具体要求：
（1）地下埋设管道必须在管道接口全部完成验收合格及管顶回填土不小于50cm之后，方可做压力试验。
（2）压水试验一般在试压管道两端各预留一段沟槽不开挖，并做试压镇墩，达到要求强度后方可进行水压试验。
（3）管道采用分段压水试验，分段长度不大于1km。
（4）水压试验要以生活饮用清水为介质，缓慢充水，以免使管道发生水锤等现象，对管道造成损坏。
（5）充水时，先打开管道各高处的排气阀，充分排除空气，充满水后，试压管道内要保证0.2～0.3MPa的水压，系统浸泡不得低于24小时，再进行压水试验。
（6）水压试验时，要逐步缓慢升压。
先达到设计内水压稳压，再升压至试验压力稳压；达到试验压力稳压后，然后降压至设计内压进行稳压，以便有足够时间观测和检验。
各压力段稳压时间按有关规定执行。
系统的渗漏不超过设计规范要求为合格。
如稳压期间渗漏较大，要立即中止试验。
（7）在管道分段压水试验合格的基础上，进行全系统压水试验，试验压力等于工作压力，全系统达到工作压力后，对所有的连接点进行检查，全系统试运行72小时以上。
（8）试验用的压力表要经过校验，精度不低于1.5级，表的
量程为被测压力的1.5～2倍。
压力表至少两块，分别安装在试压管段的两端。
（9）不论试验总渗漏量多大，都应对存在可视渗漏的接头进行修补。
检查阀及零件以确保不会出现能够影响试验或使试验失效的渗漏。
对在压力试验期间发现的任何有裂缝或有毛病的管道、配件要予拆除并用新构件更换。
试压程序示意图。
水利水电工程钻孔压水试验规程
水利水电工程钻孔压水试验规程水利水电工程钻孔压水试验规程是用于对钻孔进行抗渗性能测试的指导文件，下面是其相关参考内容：一、试验目的1.检测钻孔的抗渗性能，确保水利水电工程的地基与围岩的渗漏量符合设计要求，防止地基渗漏对工程安全的影响。
2.评估钻孔围岩的稳定性，确定围岩的抗渗能力，在设计工况下确保围岩的渗透稳定。
二、试验前准备1.选取具有代表性的试验钻孔，确保试验数据具有可行性和可靠性。
2.清理钻孔，将其内部清除干净，确保试验过程中无杂物干扰。
3.安装试验设备，包括压力计、流量计、压力容器等设备，确保设备的正常运转。
4.根据设计要求，确定试验压力和试验时间。
三、试验操作1.试验前静置：在施加试验压力之前，钻孔需要静置一段时间，观察压力是否有明显波动，以确保试验稳定。
2.试验压力施加：逐步增加试验压力，每次增加相同的压力值，观察与记录其对应的渗漏量和流量。
3.流量测试：在试验过程中，定期检测并记录试验钻孔的渗漏量和流量。
流量计需要设置在合适的位置，准确测量流量值，避免漏测或重复测量。
4.试验时间控制：根据设计要求，确定试验持续时间。
在一定的试验时间范围内，根据实际情况适时调整试验压力，以便全面了解钻孔渗漏特性。
四、试验结果处理1.根据试验数据，绘制试验曲线，并进行数据分析，了解钻孔抗渗性能特点。
2.根据试验结果，评估钻孔围岩的稳定性和抗渗能力，判断其是否满足设计要求。
3.对试验过程中的异常情况进行记录和分析，并提出相应的处理措施。
4.编制试验报告，将试验数据、分析结果以及试验过程中的注意事项整理成文，以便后续参考和工程管理。
五、试验安全注意事项1.在试验过程中，要严格按照试验工艺和安全操作要求进行操作，确保试验的安全性和有效性。
2.试验结束后，对试验设备进行及时清理和维护，以防止设备损坏或影响试验数据的准确性。
3.在试验过程中，要注意检测试验压力和流量的准确性，及时发现和排除设备故障。
以上是水利水电工程钻孔压水试验规程的相关参考内容，这些内容可以帮助工程人员正确进行试验操作，保证工程质量的稳定性和可靠性。
压水试验方案范文
压水试验方案范文一、试验目的压水试验是对水压力设备进行性能和安全性能的检测和评价。
其主要目的是验证设备的抗压性能、密封性能、泄漏情况，以及确认设备在压力作用下的稳定性和安全性。
二、试验范围本次压水试验的范围包括但不限于以下内容：1.压力容器的整体密封性能检测；2.设备在额定压力下的稳定性测试；3.设备在压力泄露情况下的应急处理能力评估。
三、试验方案1.准备工作（1）确定试验设备的额定压力和工作压力范围；（2）准备检测设备，包括压力表、温度计、泄漏监测仪等；（3）完成设备的清洗、维护和紧固等工作；（4）组织人员进行试验操作培训。
2.试验步骤（1）关闭设备的进出口阀门，确保设备内部处于封闭状态；（2）按照设备的额定压力，逐步增加压力，记录每个压力阶段的压力值、温度值和泄漏情况，并根据实际情况及时调整压力升降速率；（3）在达到设定压力后，保持一定时间，观察设备是否出现异常情况，如泄漏、变形等；（4）降低压力，重复记录相应的压力值和泄漏情况；（5）完成试验后，进行设备的清洗和维护。
四、试验要求1.设备的泄漏率应符合相关标准规定；2.设备在额定压力下应保持稳定，无明显泄漏、变形等异常情况；3.试验期间，应由专业人员进行监督和操作，确保试验的安全可靠进行；4.试验报告应详细记录试验过程中的压力值、温度值、泄漏情况等信息，并对试验结果进行分析和评价。
五、试验安全措施1.必须由经过培训并熟悉试验流程的专业人员操作；2.必须按照压力容器相关安全规范，使用符合标准的检测设备；3.必须检查设备的密封性能，确保设备内部无任何杂质；4.在试验过程中，要随时监测设备的温度和压力，并在出现异常情况时及时采取相应的应急措施；5.试验过程中严禁举行有关设备外部结构的任何活动；6.试验结束后，对设备进行彻底清洗和维护，确保设备的完好性。
六、试验记录和报告试验过程中要详细记录试验的各项参数和操作过程，特别是泄漏情况的记录应准确详实。
压水试验ppt课件
12
S2 m1 C1 g D3 g
C1 j S2 m3
D3 g D3 -C1 l 1 S2 m2 S2 m3
30 36
S2 m1
S2 m1
S2 m1 花山
S2 m1 石塘桥
S2 m2
D3 -C1l 1
27 S2 m3 D3 g
D3 -C1l 2
D3 -C1l 2
C1 j
50 23
S2 m2
S2 m3 D3 g
◆正式压水阶段应勤观测孔内水位、压力表、 水表的变化情况，对流量忽大忽小的情况进 行分析，在确定管路与止水没有问题的情况 下应延长观测时间；
◆连续5次流量相对差≤10%，绝对差不大于 1L/min，方可进行下一压力试验；
◆根据钻进时的漏水情况、岩芯的完整情况、 P—Q曲线的变化情况，分析试验成果的正确 性。
压水试验操作与 常见问题探讨
2011年11月
1
压水试验原理与方法
◆试验原理： 参见SL 31-2003 水利水电工程钻孔压水试验规程
2
试段清水钻进 正式压水
操作流程
冲孔 试压水
正误判断
试验结束
下止水栓塞 观测稳定水位
3
注意事项
◆钻孔宜采用金钢石或合金钻进，不应使 用泥浆、SM胶等护壁材料；
◆冲孔使用最大泵量、回水无明显岩粉、 基本达到“水清砂净”；
P5
0.10
34.0
损失系数 损失水头m
2.08E-02 2.50E-01
9.63E-01 0.00E+00
5.39E-02 5.39E-02
2.50E-03 4.99E-03
压力P(MPa) 0.40
P～Q关系曲线
抽水压水注水试验技术要求及记录表格
抽水压水注水试验技术要求及记录表格文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。
2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。
3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。
严禁采用泥浆和植物胶冲洗液钻进。
4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。
5、取1-3组颗粒分析试验试样。
二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。
2、采用包网过滤器。
3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。
4、抽水孔过滤器骨架的空隙率不小于30%。
5、抽水时，应将抽出的水排至影响范围以外。
6、用水表测定流量前，应准确测定起始读数。
三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。
2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。
3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。
抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。
4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。
5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。
灌浆工程压水实验方案
灌浆工程压水实验方案一、实验目的本实验的主要目的是验证灌浆工程在不同压力条件下的抗水性能，通过实验获得不同压力下的渗水量和渗水速率，并对其进行分析，为工程施工提供参考和数据支持。
二、实验原理灌浆工程在抗水性能方面主要依靠灌浆材料本身的密封性能来防止水的渗透。
不同的压力条件下，水对灌浆材料的渗透方式和速率都会有所不同。
因此，通过在不同压力条件下对灌浆材料进行压水实验，可以得到不同压力下的渗水量和渗水速率的数据，从而验证其抗水性能。
三、实验材料及设备1. 实验材料：灌浆材料（根据实际工程选用适当的灌浆材料，如水泥浆、聚合物浆等）、水。
2. 实验设备：水泵、压力表、压力管道、试验桶、称量器、计时器等。
四、实验步骤1. 准备工作：将试验桶清洗干净，准备好实验材料和设备。
2. 实验操作：（1）按照实际工程情况选择合适的灌浆材料，配制灌浆浆料。
（2）将试验桶放置于水泵下方，将压力管道连接至试验桶。
（3）将试验桶内注满淡水，并关闭试验桶的通气孔。
（4）将水泵启动，给试验桶施加一定压力，同时记录下当前施加的压力值。
（5）打开试验桶的进水阀，开始计时，记录水的渗水量和渗水速率。
（6）在不同压力条件下重复上述操作，获得不同压力下的渗水量和渗水速率数据。
五、实验数据记录和分析1. 实验数据记录在进行压水实验过程中，应当记录下每种压力条件下的渗水量和渗水速率。
并且在实验结束后，还应当对试验桶的渗水情况进行观察和记录。
2. 实验数据分析通过对实验数据的分析，可以得出不同压力条件下灌浆材料的渗水性能。
可以通过曲线图的方式展示不同压力下的渗水量和渗水速率的变化趋势，从而对比不同压力条件下的抗水性能。
六、安全注意事项1. 水泵启动时应当确保所有连接管道和阀门处于正常状态，防止水压过大造成设备损坏或人身伤害。
2. 在操作过程中应当注意防水防滑，避免发生意外事故。
3. 在压力测试时应当注意安全距离，避免因高压水喷溅导致的伤害。
七、实验结论经过压水实验获得的数据，分析得出了不同压力条件下的渗水量和渗水速率。
压水试验的名词解释
压水试验的名词解释压水试验是一种常见的工程检验方法，主要用于检验管道、容器、设备等的耐压性能以及泄漏情况。
该试验通过施加一定压力，使被测试对象经受一段时间的压力作用，以验证其可靠性和安全性。
一、压水试验的基本原理压水试验基于该对象所能承受的最大压力，并通过施加超过正常工作压力的水压力来测试其耐压性能。
该试验的原理是在被测试对象外部施加水压力，通过观察对象是否发生泄漏和是否能够耐受所施加的压力，来评估对象的质量和安全性。
二、压水试验的步骤1. 准备工作：在进行压水试验之前，需要对被测试对象进行准备工作。
首先，对管道、容器等进行清洗和内外表面的处理，确保清洁。
然后，进行泄漏测试，检查是否存在任何潜在的漏洞或损坏。
2. 施加压力：当准备工作完成后，开始施加压力。
根据被测试对象的设计要求，选择适当的压力值进行施加。
通常，压力会逐渐升高，同时观察被测试对象是否有泄漏现象。
3. 压力保持：在压力达到设计要求后，需要保持一段时间，通常为15分钟至几小时不等，以验证对象在长时间压力作用下的稳定性。
4. 压力释放：压水试验结束后，需要将所施加的压力逐渐释放。
确保在释放压力时不会产生任何不安全的情况，如突然爆破或泄漏。
5. 检查结果：最后进行结果的检查。
检查对象是否有泄漏，如有泄漏，需要找出泄漏源并进行修补。
同时，还需要检查对象是否出现裂纹或变形等损坏现象。
三、压水试验的注意事项1. 安全第一：在进行压水试验时，安全是首要考虑因素。
在整个试验过程中，必须确保人员的安全，遵守操作规程，正确使用试验设备，并做好安全措施，以防止任何事故的发生。
2. 准确施压：施压过程中需要保持压力逐渐上升，以免造成对象过度应力和突然破裂的风险。
同时，需要根据被测试对象所能承受的最大压力进行施压，以不超过其设计要求为原则。
3. 泄漏检查：在压水试验过程中，需要密切观察被测试对象是否发生泄漏。
如果发现泄漏，应及时停止压力施加，并采取相应的措施以避免进一步损坏和危险。
钻孔压水试验计算公式
钻孔压水试验计算公式
钻孔压水试验计算公式 1. 吕荣试验法:
(1) 透水率Q值的计算:
Q=Q3/L.1/P3=Q3/L/P3
式中:Q;试段透水率(LU)
L:试段长度(M)
Q3:第三阶段的计算流量(L/MIN)
P3:第三阶段总压力(MPA)
注:LU值取两位有效数字.
(2) : 压力损失的计算
压力损失=Q2*L*7.07*10-7
式中:Q:最大压力值的稳定流量
L:工作管长度
(3) 总压力的计算:
总压力=<表头最大压力值+(地下水位深度+表口距离高度)>/100
(4) 特定情况下LU值的计算:
注:不起压或者表头压力达不到规定值.
最大压力值稳定流量/(总压力-压力损失)/试段长度 2. 稳定压试验W值的计算公式:
W=稳定流量/试段长度/(表口距离+地下水位/100+表头压力)/间隔时间 3. 工作管长度=表口距离+(钻孔深度-试段长度)
表头压力=总压力-(表口距离+地下水位)/100
4. 单位吸水量的计算与岩芯采取率的关系:
单位吸水量W=Q/L
岩芯采取率CR高岩芯采取率CR低
W小岩芯完整,无裂隙或少裂隙. 岩芯破碎,裂隙发育,泥质充填且密集. W大岩石中有数量少但较宽大的裂隙. 岩石破碎,裂隙发育且多宽大.。
压水试验水文地质论文
压水试验水文地质论文一、钻孔压水试验通过压水试验也发现该区，试段透水率q=0～0.51（Lu），P-Q曲线类型以E（充填）型为主、A（层流）型和B（紊流）型为辅，测得渗透系数0.0007～0.0058m/d。
E（充填）型曲线说明：在试验压力作用下，裂隙状态产生变化，岩体渗透性减小，这种减小绝大多数是因为裂隙被部分堵塞造成的。
此外裂隙处于半封闭状态，当被水充满后，流量及逐渐减小，甚至趋近与零。
A（层流）型和B（紊流）型说明：试验期间裂隙状态没有发生变化。
中风化岩层通过压水试验揭露，为微透水层～不透水层，即为相对隔水层，裂隙不发育贯通，裂隙的渗透性也不大，起到阻水的作用。
二、桥位区水文地质类型按含水介质的差异和赋水空间的不同，可分为松散层孔隙水（包含潜水和承压水）及基岩裂隙水。
驸马长江大桥桥位区位于四川盆地南缘，含水岩系多为侏罗系陆相碎屑岩及沿河漫滩及阶地砂砾石。
通过两岸剥蚀夷平面和丘陵岗地斜坡地貌单元，场地地下水类型主要为松散层孔隙潜水和基岩裂隙水两种类型。
1.松散岩类孔隙水按照场地条件，该层空隙水主要赋存于第四系全新统残坡积粉质黏土层和冲积层卵石层孔隙中，靠大气降水、沟塘及基岩裂隙水补给，其分布范围狭窄、零星，厚度变化大。
含水层被侵蚀切割破坏，循环排泄强烈。
线路纵向为斜坡，桥台处为平台，横向两侧分布有冲沟，平台处基岩面为腹地沟形态。
第四系孔隙水主要受大气降雨补给，径流途径短，大气降雨一部分以面流的形式沿斜坡向长江排泄，一部分储存于平台粉质黏土混碎块石中，往两侧冲沟排泄，桥位区北岸土体厚度不均，分布不均，平台处较厚，渗透系数约0.017m/d，为富水性差、透水性差的粉质黏土（混碎块石），地下水补给条件差，径流途径短，排泄条件较好。
第四系孔隙水贫乏，根据现场地质调查，桥位区内老百姓一般都会有土井，井底部为粉质黏土层，井水标高接近于地表，散层中的孔隙水埋深较浅。
本次钻孔所揭露的稳定水位为该层孔隙水，埋深一般为0.30～17.60m之间，主要受大气降水补给，排泄以侧向径流为主，水化学类型属重碳酸盐型淡水，矿化度小于1g/L，本次水质简分析结果433.64～530.20mg/L。
水文地质勘查技术：压水试验
（五）试验资料的整理
试验资料整理包括：校核原始记录，绘制P—Q曲线，确定P—Q曲线类型，计 算试验段的透水率，判断岩体的透水性等。
要求：纵坐标（P轴）1mm代表0.01MPa，横坐标（Q轴）1mm代表1L/min。 曲线图上各点应标明序号，并依次用直线相连，升压阶段用实线，降压阶段用 虚线。 1、D（冲蚀）型
绘制P—Q曲图，判断曲线类型
A(层流)型
B（紊流）型
C（扩张）型
D（冲蚀）型
E（充填）型
（2）确定P—Q曲线类型
①A(层流)型：P—Q曲线中，升压曲线为通过坐标原点的直线，降压曲线与升压曲线基本 重合。该曲线揭示渗流状态为层流，在整个试验期间，裂隙状态基本无变化。
②B（紊流）型：P—Q曲线中，升压曲线为凸向Q轴的曲线，降压曲线与升压曲线基本重 合。其揭示渗流状态为非线性流，整个试验期间，裂隙状态基本无变化。
⑤E（充填）型：P—Q曲线中，升压曲线为凸向Q轴的曲线，降压曲线与升压曲线不重合，位 于升压曲线的左侧。该曲线提示，试验期间裂隙状态发生了变化，岩体渗透性减小。这种减小大 多是由于裂隙部分被堵塞造成。
2、试验段透水率的计算
取第三阶段的压力和流量（P3、Q3），按下式计算试验段的透水率 q = Q3/(L.P3) 单位：Lu（读作吕荣） 当进行水库坝基岩石的单位吸水量大于0.01—0.05Lu时，需进行防渗处理。
（3）按加压的动力来源分： 水柱压水法、自流式压水法和机 械压水法试验
（二）压水试验的基本规定
1、试验方法：钻孔压水试验应随钻孔的加深自上而下 地用单栓塞分段隔离进行。岩石完整、孔壁稳定的孔段或 有必须单独进行试验的孔段，可用双栓分段进行。
2、试验的长度：一般为5m， 3、压力阶段与压力值 （1）压力阶段与各阶段压力的取值 一般按三级压力、五个阶段进行。即P1、P2、P3、P4 （P2）、P5（P1），P1＜P2＜P3，压力值宜分别为 0.3MPa、0.6MPa和1.0MPa， 多阶段试验的目的是为了了解试段岩体渗流量随压力 的变化关系。
抽水、压水、注水试验技术要求及记录表格
抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。
2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。
3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。
严禁采用泥浆和植物胶冲洗液钻进。
4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。
5、取1-3组颗粒分析试验试样。
二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。
2、采用包网过滤器。
3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。
4、抽水孔过滤器骨架的空隙率不小于30%。
5、抽水时，应将抽出的水排至影响范围以外。
6、用水表测定流量前，应准确测定起始读数。
三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。
2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。
3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。
抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。
4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。
5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。
6、动水位稳定标准：采用地面离心泵和潜水电泵抽水时，抽水孔的水位波动不应大于3cm；采用空压机抽水时，抽水孔的水位波动值不应大于10cm。
灌浆施工时的压水试验
灌浆施工时的压水试验1. 背景介绍灌浆施工是一种常见的建筑工程施工方法，用于填充空隙或提高土壤、岩石的稳定性。
压水试验是在灌浆施工过程中的一项重要工序，用于检测灌浆施工后的施工质量和效果。
2. 压水试验的目的压水试验的目的是验证灌浆施工后的结构或地基是否能够满足设计要求，确保在实际使用中不会发生渗水或破损等问题。
通过压水试验可以评估施工质量、定位问题所在并进行必要的修正和调整。
3. 压水试验的步骤（1）试验前准备：确定试验的施工对象及试验区域，对试验区域进行清理，确保表面平整且无杂质。
准备好所需的压力源、压力表、试验设备和试验介质。
（2）试验方案制定：根据具体情况制定试验方案，包括试验区域划分、试验介质选择、施加压力的方式以及试验持续时间等。
（3）试验进行：按照试验方案进行压水试验。
将试验介质注入试验区域，逐渐增加压力，确保在设计压力范围内进行试验。
同时通过压力表进行实时监测，记录压力变化情况。
（4）试验结束及数据分析：试验结束后，根据压力曲线和试验结果进行数据分析。
对比试验前后的差异，判断灌浆效果和施工质量，以及可能存在的问题。
若出现问题，需进行针对性的处理和修复。
4. 压水试验的注意事项（1）安全第一：在进行压水试验前，需确保试验区域周围没有人员驻留，以免发生意外伤害。
同时，要严格按照操作规程和安全操作规范进行试验。
（2）试验设备检查：在试验前，需要对试验设备进行检查和校准，确保设备的正常运行和准确度。
（3）试验介质选择：根据具体工程要求和试验对象的特点，选择合适的试验介质，以保证试验的真实性和准确性。
（4）试验参数控制：在试验过程中，应根据试验方案严格控制试验参数，包括压力值、试验持续时间等。
尽量模拟实际使用条件，以便更准确地评估灌浆施工质量。
5. 压水试验的意义和应用（1）质量控制：通过压水试验可以对灌浆施工后的结构或地基进行全面、细致的检测，判断是否满足设计要求，并在发现问题时及时进行修复，确保施工质量。
压水试验原理及主要公式
压水试验
用高压方式把水压入钻孔，根据岩体吸水量计算了解岩体裂隙发育情况和透水性的原位试验。
压水试验用专门的止水设备把一定长度的钻孔试验段隔离出来，然后用固定的水头向这一段钻孔压水，水通过孔壁周围的裂隙向岩体内渗透，最终渗透水量会趋于一个稳定值。
根据压水水头试验长度，稳定深入水量，可以判断岩体透水率强弱。
公式：q=Q/(P×L)
q为渗透率单位Lu(吕荣)
Q为压入流量L/min
P为作用于试验段内的全压力Mpa
L为试验长度m
公式定义：压水压力位1Mpa时，每米时段长度每分钟注入水量1L时称为1Lu
-----------------------------------------------华丽的分割线---------------------------------------------
公式：W=Q/(S*L)
Q为稳定压入流量（L/min）
S为压力水头高度（m）
L为试验长度
W为单位吸水量
1Lu=0.01w
-------------------------------割割割---------------------------- 仪器与主要设备
钻孔压水试验设备主要由压水系统、量测系统、止水系统三部分组成。
压水系统：水箱、水位表和水泵
量测系统：压力表和流量计
止水系统：水栓塞
PS：需要清水(高压水)洗孔，钻孔垂直孔壁规整圆柱状，自上而下分段压水，试验长度一般为5m。
钻进过程中，如发现冲洗液突然消失或消耗量急剧增大应停钻进行压水试验。
压水时间一般为20min左右。
灌浆前的压水试验计量单位
灌浆前的压水试验计量单位全文共四篇示例，供读者参考第一篇示例：灌浆前的压水试验是土木工程中非常重要的一项工作，它可以有效地检测灌浆后的结构对水的抵抗能力，确保工程的安全稳定。
在进行压水试验前，必须准备好一系列的测量工具和设备，并且需要使用一定的计量单位进行记录和分析。
本文将介绍在进行灌浆前的压水试验时常用的计量单位及其相关知识。
在进行压水试验时，首先要准备好一个称重实验装置，常用的计量单位是千克（kg）和吨（t）。
在实验中，需要将待测的结构放置在称重实验装置上，并记录下其初始重量。
接着，将水逐渐向结构表面施加压力，直至结构开始出现渗漏或泄漏。
在此过程中，需要记录下压水过程中结构的变形情况，以实时监测其变化。
一旦结构达到设计要求的防水压力，需要停止试验，并记录下此时结构的总重量。
通过对初始重量和最终重量的比较，可以计算出结构的承载能力和抗压性能。
除了称重实验装置，还需要使用压力计进行压力的测量。
在压水试验中，常用的计量单位是帕斯卡（Pa）、兆帕（MPa）和巴（bar）。
在试验中，需要将压力计连接到水源和被测结构之间，并记录下实验过程中施加的压力数值。
通过对压力的测量，可以准确地评估结构的防水性能，并制定相应的改进措施。
在进行压水试验时，还需要测量结构的变形情况，常用的计量单位是毫米（mm）和厘米（cm）。
通过对结构的变形情况进行准确的监测和记录，可以了解结构在不同压力下的变形情况，并评估其受力性能。
在试验结束后，需要对所有数据进行分析和处理，以得出结构的压水性能和防水效果。
第二篇示例：灌浆前的压水试验是指在进行混凝土灌浆施工前，对工程地下结构进行压水试验，以检测其是否具有足够的抗水承压能力。
这一试验是施工前必不可少的一项工作，能够有效地保证工程质量和安全。
在进行灌浆前的压水试验时，有一些重要的计量单位需要了解和掌握。
压水试验的主要目的是为了测试工程结构在水压下的承载能力。
在进行压水试验时，通常会使用压力表来测试水压的大小，这样可以很直观地了解结构在不同水压下的变形情况。
压水试验规范
压水试验规范压水试验是用来测试设备、管道、容器等在一定压力下的密封性能和耐压试验性能的一种方法。
为了确保试验的准确性和安全性，有必要制定相应的压水试验规范。
一、试验前准备1. 确保试验设备、管道、容器等的正常运行，要求无任何漏水、渗水等现象。
2. 确保试验设备、管道、容器等的内部和外部清洁，要求无任何杂物和污物。
3. 准备足够的试验水源，保证试验中的供水量和水压稳定。
4. 保证试验场地通风良好，防止水蒸气聚集导致试验人员中暑。
二、试验操作流程1. 将试验装置与试验水源接通，调节试验设备、管道、容器等的水压至预定值。
2. 根据试验要求，将试验设备、管道、容器等进行分类，分别进行单元试验和整体试验。
3. 在试验设备、管道、容器等正常工作条件下，保持试验水压稳定一段时间，观察是否有渗水、漏水等现象。
4. 对于未能通过试验的设备、管道、容器等，根据具体情况进行修复或更换，并重新进行试验。
5. 对通过试验的设备、管道、容器等进行记录，并做出相应的结论。
三、试验结果评定1. 试验结果以试验装置、管道、容器等是否有渗水、漏水等现象为评定标准。
2. 若试验中出现了渗水、漏水等现象，则试验结果为不合格，并需要进行相应的维修或更换工作。
3. 若试验中未出现渗水、漏水等现象，则试验结果为合格，并可以正常使用。
四、试验安全措施1. 试验前需对试验设备、管道、容器等进行全面检查和维护，确保设备的正常运行。
2. 在试验过程中，必须严格按照规范要求进行操作，严禁任何不符合试验要求的行为。
3. 试验过程中需配备足够的救援设备和人员，以备突发情况发生时及时救援。
4. 试验场地必须保持整洁，避免杂物和污物对试验设备、管道、容器等带来影响。
五、试验记录与存档1. 试验过程中需要详细记录试验设备、管道、容器等的试验情况，包括试验时间、试验水压、试验结果等。
2. 试验记录需经过试验人员和相关负责人的签字确认，以保证记录的真实和准确。
3. 试验记录需按照要求进行存档，时间一般为三年以上，以备日后核查和参考。
固结灌浆压水试验合格标准
固结灌浆压水试验合格标准1. 引言好啦，朋友们，今天咱们聊聊固结灌浆压水试验的那些事儿。
你知道吗？这可是个既专业又有趣的话题，就像大厨做菜，得有调料，也得有火候。
没错，灌浆试验就是要找到合适的“火候”，才能确保工程的安全和质量。
哎，说到这，你肯定会问，什么是固结灌浆？简单来说，就是用浆液填充土壤或者岩石中的空隙，让它们更加坚固，减少渗水。
这样一来，地基就能稳稳当当地支撑起大楼、桥梁等等，给我们提供一个安全的环境，嘿，安全第一嘛！2. 试验目的2.1 提高稳定性进行固结灌浆压水试验，主要就是为了提高土体的稳定性。
想象一下，如果一个大楼的地基不牢靠，那就像在沙滩上建房子，风一吹，嘎嘣一下就倒了。
试验可以帮助我们判断浆液是否完全渗透，土壤是否结实。
这样，咱们在建筑的时候就能心中有数，放心大胆地施工。
2.2 控制渗水还有一个目的就是控制渗水。
咱们知道，水是个调皮的家伙，喜欢在土里游来游去，真是让人头疼。
但通过试验，我们能确定浆液的渗透能力，确保土体不会因为渗水而发生变形。
这样一来，水就乖乖待在它该呆的地方了，大家的工作也会轻松不少。
3. 试验标准3.1 试验方法那么，试验具体该怎么做呢？首先，我们需要准备一些工具，比如水泵、压力表等等。
这些东西可不是摆设，得好好用。
然后，我们将浆液注入事先钻好的孔里，注意啊，得缓缓地来，别急。
就像倒茶，得慢慢来，不然一不小心就洒了。
接下来，就要观察浆液的渗透情况。
通过压力表，我们能看到浆液的流动情况，若是压力稳定，那就是好兆头，说明浆液渗透得当，土壤也稳得住。
3.2 合格标准再说说合格标准。
一般来说，浆液的渗透率得达到一定的标准，才能算合格。
这就像考试，得有个及格线。
在灌浆试验中，如果水压能保持在一个稳定的范围内，不会出现大幅波动，那就说明试验成功。
大家都知道，稳定性是个好东西，尤其在建设工程中，稳稳的才最放心，嘿，谁不想自己的家安安稳稳地住下去呢？4. 结论说到最后，固结灌浆压水试验可不是一件轻松的事儿，但它却是确保建筑安全的重要环节。
浅析水利检测工作中压水试验方法
浅析水利检测工作中压水试验方法摘要：压水试验一直是水利工程领域了解地基渗漏情况的有效方法。
本文简要阐述了压水试验，并通过案例分析介绍压水试验在水利检测中的重要性。
关键词：压水试验；水利检测；水利工程；水泥灌浆在水坝建设中，大部分岩石裂隙灌浆用于防渗，而不是对岩体进行某种形式的机械改良。
因此，灌浆截止的主要验收标准应该是某种类型的渗透性测试（以量化处理岩体的残余渗透性），这通常称为压水试验。
压水测试通常在已钻至全设计深度的钻孔中以“反向”方式进行。
在这种情况下，可使用单封隔器测试底部级，使用双封隔器组件测试底部级以上的级，双封隔器组件由两个封隔器组成，两个封隔器通过中心穿孔管连接。
1渗透率和吕荣值压水试验期间记录的测量数据和观测值用于计算水位的渗透性。
“渗透性”和“水力传导率”更准确地应用于土壤，这些土壤通常包含相对规则的孔隙网络，允许流体均匀地通过土体传输。
因此，考虑压水试验期间收集的数据反映岩体中不连续面的输水能力更为准确。
本文中使用的术语“渗透性”是指岩体不连续面的平均透过率。
法国地质学家吕荣在1933年开发了一种基于在钻孔离散间隔内进行的压水试验来量化岩石渗透性的方法，该方法产生了一个渗透率单位，称为吕荣（Lu）。
1Lu定义为10bar在的高压下，流入长度为1米的水试验阶段的水流量为每分钟1升。
应用压力（P）、流体流量（Q）和级长度（LS）的调整可能不同于吕荣方法中的单位值，压水试验阶段的长度也可能对吕荣值产生误导性影响。
行业标准中，水试验期间测得的流量可能仅通过几个不连续面通过岩体传输，由此计算的吕荣值可能无法准确表示地层的渗透率。
如果钻孔和测试数据表明存在较大的不连续性，工程人员可能希望指定在钻孔中使用缩短的阶段长度进行测试的选项。
2压水试验实践钻孔间隔中的裂缝行为可以通过对钻孔间隔施加一系列有效压力的试验来解释。
该系列中每个压力步骤的LuMod可以表征裂缝的相对数量和尺寸、最大设计压力的适用性以及裂缝中填充颗粒被加压流移动和携带的趋势。
压水实验
4.压水实验（1）管道强度试验每安装300m做一次（最后一次323m），试验压力分别为0.45Mpa、0.60Mpa、1.0Mpa；管道严密性试验对管道整体做一次，试验压力为0.6Mpa。
（2）单节明管可不作水压试验，但按DL5017-93《压力钢管制造安装及验收规范》6.4接中的有关规定进行无损伤检查。
（3）钢管试压时，升压应缓慢，达到试验压力后，恒压10分钟，以无泄露，目测无变形为合格。
本工程位差较大，应考虑水的静压影响，管道以最高点的压力为准，但最低点的压力不得超过管道附件及阀门的承受能力。
5.钢管防腐措施钢管的防腐措施有金属热喷涂和涂料保护两类，另外还可采用电化学保护与涂料联合防腐措施。
不论采取何种防腐措施，对于钢板表面均要进行除锈预处理，达到规定的清洁度和粗糙度要求后，才能进行涂装。
钢板表面预处理，涂料涂装和热喷金属涂装的主要要求如下：表面预处理（1）钢板进行除锈处理除图层修补外，一般采用喷射方法。
（2）喷射处理所用的磨料必须清洁，干燥。
金属磨料应符合GB6468-6487的规定，磨料粒径应在0.5~1.5mm范围内，磨料应不易碎裂，粉尘少，并符合环保条例的有关规定。
矿物磨料粒径应在0.5~2.0mm范围内，推荐使用刚玉砂，不宜使用河沙。
（3）喷射处理前必须仔细处理焊渣，飞溅附着物，磨平焊疤，毛刺等，清洗钢板表面可见的油脂及其污物。
（4）喷射处理所用的压缩空气，必须经过冷却装置及油水分离器处理，保证压缩空气的干燥，无油。
空气压力在0.4~0.6Mpa范围。
（5）喷射处理后的金属表面清洁度等级；对于涂料装应不低于《涂装前钢材表面锈蚀等级和除锈等级》（GB8923）中规定的等级，对于热喷金属涂装应不低于Sa3级，对于混凝土接触的表面应达到Sa2级。
手工和动力工具除锈只限于涂层缺陷局部修理和无法进行喷射处理的部位，其表面清洁度等级达到GB8923中规定的Sa3级。
（6）喷射处理后，表面粗糙度值：对于涂料涂装Ry(指在取样长度内，轮廓封底线之间的距离)应在40~70um范围以内。
混凝土压水试验规范
混凝土压水试验规范1总则2术语和符号3基本规定3.1试验方法与试段长度3.2压力阶段与压力值3.3试验钻孔3.4试验用水与试验人员4试验设备4.1止水栓塞4.2供水设备4.3量测设备5现场试验5.1试验程序5.2洗孔5.3试段隔离5.4水位观测5.5压力和流量观测6试验资料整理1总则1.0.1钻孔压水试验的主要任务是测定岩体的透水性，为评价岩体的渗透特性和设计渗控措施提供基本资料。
1.0.2本标准适用于水利水电工程地质勘察中的常规性压水试验工作。
1.0.3钻孔2.1术语2.1.1钻孔压水试验 Water pressure test in borehole用栓塞将钻孔隔离出一定长度的孔段，并向该孔段压水，根据压力与流量的关系确定岩体渗透特性的一种原位渗透试验。
2.1.2试段长度 Length of test section栓塞底部至孔底或两栓塞之间，试验时水可以进入岩体的孔段长度。
2.1.3试段压力Testing pressure作用在试段内的实际平均压力。
2.1.4管路压力损失 Pressure loss of tube水流经工作管路因水力摩阻而损失的压力值。
2.1.5栓塞Packer将钻孔隔离出单独孔段的试验设备。
2.1.6透水率 Absorption rate表达试段岩体透水性的指标。
2.1.7吕荣（Lu）Lugeon unit透水率的单位，当试段压力为1MPa时每米试段的压入水流量压水试验除应符2.2符号L——试段长度（m）；P—试段压力（MPa）；合本标准外，尚应符合国家现行的有关标准的规定。
P——压力计指示压力（MPa）；P——管路压力损失（MPa）；L——工作管长度（m）；d—工作管内径（m）；v——管内流速（m/s）；g——重力加速度（g=9.8m/s*）；g——透水率（Lu）；0——压入流量（L/min）；k——岩体渗透系数（m/d）；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S2 m2
D3 g
钯齿山
S2 m3
李家村
S2 m1
P1-2 l 3 P1-2 l 1
P1 g
P1 q
应
P1-2 l 2
C3 c 天
D3 g 路贾村
S2 m3 24 河
S2 m2
12
S2 m3
港 D3 g
绮山水库
绮山
D3 g
25
松桥
D3 -C1l 2 S2 m2
钱家桥
定山
S2 m2
12
S2 m1 C1 g D3 g
D3 g 泥盆系观山组
S2 m3 志留系茅山组上段
S2 m 志留系茅山组中段
S2 m 志留系茅山组下段
岩层界线
不整合岩层界线
平行不整合岩层界线
70
实测正断层
70
实测逆断层
实测(推测
叠加皱褶带
裂隙发育
钻孔取得芯样
主要压水试验设备——止水栓塞
橡皮球塞 花管
单管单塞—顶压式止水
背景材料
背景材料：水库布置在废弃采石场内，库周一面依山，三面临河，
水库需开挖形成；库区位于花山背斜的核部转折端，受其影响库区发 育有一系列走向NE、NW为主的断层，裂隙发育，勘探过程中共进行 71段次压水试验，其中成功68段次，失败3段次，压水试验过程中遇 到诸多问题，下面以上述试验为例，和大家共同探讨压水试验。
9.63E-01 0.00E+00
5.39E-02 5.39E-02
2.50E-03 4.99E-03
压力P(MPa) 0.40
P～Q关系曲线
岩层透水性工程地质评价： 1、试验段透水率q(Ln)为: 48.51
0.35
2、试验段P-Q曲线类型为：B（紊流）型
3、岩层具: 中等透水性
0.30
0.25
0.20
◆正式压水阶段应勤观测孔内水位、压力表、 水表的变化情况，对流量忽大忽小的情况进 行分析，在确定管路与止水没有问题的情况 下应延长观测时间；
◆连续5次流量相对差≤10%，绝对差不大于 1L/min，方可进行下一压力试验；
◆根据钻进时的漏水情况、岩芯的完整情况、 P—Q曲线的变化情况，分析试验成果的正确 性。
处理效果
终于看到希望了 不会吧，都折腾三次了， 怎么还没有止住水呀， 兄弟：基岩不好做呀！
压水试验过程中常见问题及处理
4、P—Q曲线异常？ ◆P—Q曲线纵横比例不统一，人为改变曲线形状， 造成误判；
◆压力（P）增大了，流量（Q）却减小了，可能是 孔内岩粉没有冲洗干净，在较小的压力下，岩粉受 挤压不够密实，对透性影响不够明显，随着压力的 增加，岩粉被冲入到裂隙中，堵塞了裂隙，随着压 力的增加，流量却在下降，ZK22 孔出现了上述情况， 后经重新冲孔，孔底无残留岩粉后，上述情况不再 出现。
0.15
0.10
0.05
0.00 0
5 10 15 20 25 30 35 40 45 50 55 60 65 70 流量q(l/min)
送水皮管 长度(m)
7.5 送水皮管 长度损失
δ2
2.94E-04 2.21E-03 6.24E-04 4.68E-03 1.05E-03 7.84E-03 6.24E-04 4.68E-03 2.77E-04 2.08E-03
◆确定要止水栓塞位置，支撑杆要紧固， 防脱落，钻杆接头、供水管路确保止水；
◆下栓塞前测量一次孔内水位，栓塞止水 后观测量孔内水位，水位下降速度满足 “连续2次水位下降速度均小于 5cm/min”；
注意事项
◆试压阶段可以检测供水管路密封情况，初步 确定三级压力，并控制测量范围不超过级值 的3/4，缓慢加压以防水表或压力表损坏；
2.65E-03 5.29E-03
P2
0.20
51.0
损失系数 损失水头m
4.68E-02 5.62E-01
2.17E+00 0.00E+00
1.21E-01 1.21E-01
5.62E-03 1.12E-02
P3
0.30
66.0
损失系数 损失水头m
7.84E-02 9.41E-01
3.63E+00 0.00E+00
水路损失系数 与水头
钻杆 长度L(m)
12
钻杆损失
α
钻杆 接头数
0 钻杆 接头损失
β
竖机 弯头数
1 竖机 弯头损失
γ
送水皮管 接头数 2
送水皮管 接头损失
δ1
P1
0.10
35.0
损失系数 损失水头m
2.21E-02 2.65E-01
1.02E+00 0.00E+00
5.71E-02 5.71E-02
S2 m3
P1 q
20
25
P1 q D3 g
D1 g P1-2 l 1 P1-2 l 2
P1-2 l 3 周家蜂
S2 m3
云亭镇
D3 g 蒋家村
D3 -C1l 1
P1 q
P1 g
P1 q
P1-2 l 1
P1-2 l 2 P1-2 l 3
P1-2 l 3
D3 -C1l 1 应
T1 q 沈家湾
P1-2 l 3
大园里
大松坟头
P1-2 l 3
T1 q
T1 q
朱家湾
黄思巷 P1-2 l 1
天 河
图例
P1-2 l 3 三叠系龙潭组上段 P1-2 l 三叠系龙潭组中段 P1-2 l 三叠系龙潭组下段 P1 g 三叠系孤峰组
P1 q 三叠系栖霞组
D3 -C1 l
泥盆系-石炭系擂鼓台 组上段
D3 -C1 l1
泥盆系-石炭系擂鼓台 组下段
库区主要岩石
地质构造复杂
江阴市
贯庄 T1 q
P1-1 l 1
长安桥
S2 m2 姚家村
唐前村 塘坝头
曹家村 P1-2 l 3
P1-2 l 3
P1-2 l 1
P1-2 l 2
T1 q
P1-1 l 2
P1-2 l 3
P1-1 l 3
P1-2 l 2徐山村
D3 -C1l 2
白
P1-2 l 1
P1 g
屈 D3 -C1l 1
C1 j S2 m3
D3 g D3 -C1 l 1 S2 m2 S2 m3
30 36
S2 m1
S2 m1
S2 m1 花山
S2 m1 石塘桥
S2 m2
D3 -C1l 1
27 S2 m3 D3 g
D3 -C1l 2
D3 -C1l 2
C1 j
50 23
S2 m2
S2 m3 D3 g
C1 g P1 q
P1 q P1-2 l 1
压水试验操作与 常见问题探讨
2011年11月
压水试验原理与方法
◆试验原理： 参见SL 31-2003 水利水电工程钻孔压水试验规程
试段清水钻进 正式压水
操作流程
冲孔 试压水
正误判断
试验结束
下止水栓塞 观测稳定水位
注意事项
◆钻孔宜采用金钢石或合金钻进，不应使 用泥浆、SM胶等护壁材料；
◆冲孔使用最大泵量、回水无明显岩粉、 基本达到“水清砂净”；
致谢
压水试验介绍到这里，以上仅是我们在试验 过程中遇到的一些问题，还有很多未见问题，希 望大家共同探讨，共同学习，努力提高！
感谢在试验过程中一同工作的同事们，感谢 领导们在试验过程给予帮助和指导！
谢谢大家！
2.03E-01 2.03E-01
9.41E-03 1.88E-02
P4
0.20
51.0
损失系数 损失水头m
4.68E-02 5.62E-01
2.17E+00 0.00E+00
1.21E-01 1.21E-01
5.62E-03 1.12E-02
P5
0.10
34.0
损失系数 损失水头m
2.08E-02 2.50E-01
地下水埋深 压力表离地
(m)
面垂直距离
2.89
0.62
管路 水头损失
试段压力
m
P(MPa)
0.31
0.13
0.67
0.23
1.12
0.32
0.67
0.23
0.30
0.13
数据处理中注意事项
1、以试验前观测水位作为压力零线起算水位； 2、压水试验达到稳定要求后，取最后一次读数作为
计算值； 3、钻杆结头数——指的是变径结头数，未进行变径，
即计0； 4、送水皮带长度——自压力表之后所接高压水管的
长度； 5、P—Q纵横坐标易采用统一比例尺（P轴1mm代表
0.01MPa,Q轴1mm代表1L/min）。
压水试验过程中常见问题及处理
1、孔口未返水情况下如何判断止水效果？ ◆孔内水位异常波动，止水效果不好； ◆压力异常波动，一般岩体在未止住漏水或绕塞漏水情况下多 为线性流，压力表很稳定，指针随压力的增加而稳定增加；在 完全止水的情况下，多数为非线性流，压力表指针会出现一定 幅度的摆动。
2、孔口返水如何检查漏水？ ◆检查供水管路，压水试验一般以钻杆作为供水管路，接头较 多，每个接头需要采取止水措施，一般采用棉纱缠绕止水； ◆适当活动止水栓塞，用钻机反复加压，使止水栓塞充分膨胀， 达到止水目的。
压水试验过程中常见问题及处理
3、绕塞漏水如何处理？
◆供水管路无漏水、止水栓塞正常情况下漏水，一般多为绕塞漏水， 分析岩芯完整状况，重新确定止水栓位置，重新进行压水试验； ◆若无法调整栓塞位置，则可以考虑采用灌浆处理。如果钻孔内未见 完整柱状岩芯，可考虑做一段试验，扩一段孔，灌一段浆，采用人工 灌制混凝土栓塞，起到固壁和止水作用； ◆若试段钻进已完成，未找到合适的栓塞位置，可考虑向试段内投入 细砂，填埋到试试段以上一定位置，再灌注混凝土，制作混凝土栓塞， 待混凝土凝固后，再钻开混凝土，冲出孔内填入的砂子，再进行压水 试验； ◆泵送水泥浆液到栓塞位置，浆液会受到地下水的稀释，降低混凝土 强度，达不到止水效果，可在混凝土砂浆中加速凝剂，用袋装好，人 工投到拟定位置，再用钻杆搅拌均匀，待凝固后再钻开，进行试验。
