软起动器常见的故障
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案电机软启动器是一种用于控制电机启停过程的装置，可以实现电机的平稳启动和停止，同时还可以提供对电机的保护功能。
由于使用过程中存在各种因素导致软启动器出现故障的可能性较大，在故障出现后需要进行分析并制定优化方案。
常见的电机软启动器故障包括电机无法启动、启动过程中电流过大、软启动器工作不稳定等问题。
针对这些故障，首先需要对软启动器进行详细的检查和分析。
对于电机无法启动的故障，可以通过以下几个方面进行分析。
检查软启动器的电源供应是否正常，包括电压和频率是否符合要求，是否有断电或者短路等问题。
检查电机本身是否有故障，可以通过测量电机的绝缘电阻来判断。
检查软启动器的控制信号是否正常，包括控制信号的电压和电流是否在合理范围内，是否有干扰等问题。
对于启动过程中电流过大的故障，可以通过以下几个方面进行分析。
检查软启动器的额定电流和实际电流是否匹配，如果额定电流较小，可能导致电流过大的问题。
检查启动过程中的加载情况，是否存在过载或者堵转等问题。
检查软启动器的电流限制功能是否正常工作，是否需要进行调整或者修复。
对于软启动器工作不稳定的故障，可以通过以下几个方面进行分析。
检查软启动器的控制系统是否正常，包括控制电路和控制软件是否存在问题，是否需要进行修复或者升级。
检查软启动器的传感器是否正常工作，是否需要进行校准或者更换。
检查软启动器的机械结构是否存在问题，包括机械接触器、继电器等是否需要进行清洁或者更换。
针对上述的故障，可以制定一些优化方案来改善软启动器的性能。
可以增加软启动器的保护功能，例如过流保护、短路保护、过载保护等，以提高电机系统的安全性。
可以采用先进的控制算法和技术，例如闭环控制、模糊控制等，以提高软启动器的启动和停止过程的稳定性。
可以定期对软启动器进行检查和维护，及时发现并修复潜在的故障，以延长软启动器的使用寿命。
电机软启动器的故障分析及优化方案是一个复杂而重要的问题。
只有通过详细的分析和合理的优化方案，才能保证软启动器的正常运行，提高电机系统的性能和可靠性。
软启动器控制故障现象及原因分析
软启动器控制故障现象及原因分析软启动器控制故障现象及原因分析1启动前故障现象及原因分析1.1故障现象转动启动按钮，斗轮在规定的延时没有启动(启动稀油泵延时2min斗轮启动，以保证斗轮减速机能得到充分润滑)。
故障指示：LINE(线路)、START(启动)、STALL(失速)、TEMP(温度)中1个或多个故障指示灯亮。
1.2故障分析1.2.1控制电源故障判断故障时，首先查看控制电压状态指示灯是否正常，如果控制电源消失，应检查控制电源供电回路。
控制电源恢复后没有故障指示可再启动一次。
1.2.2启动故障启动故障指示的原因可能是：门电路开路应检查电阻，必要时更换电源电极；或者是门导线松动可加以紧固。
1.2.3失速故障失速故障指示的原因有:(1)电动机转动部分卡涩、连接负载机械部分卡涩或者过载严重。
因为该厂的斗轮堆取料机属于露天设备，冬季寒冷，最低温度可达-19℃，导致稀油泵供油不畅，对减速机高速齿轮润滑不良，引起启动力矩过大，软启动器保护动作，解决的方法是冬季选用150号工业齿轮油，经常检查油质、油位，保证供油畅通。
另外也可能存在斗轮过载严重的现象，如斗轮吃煤过深或者被煤埋住，斗轮根本无法启动；(2)失速功能选取不当，如果不选用此功能则该软启动器的3号双列开关应置OFF位；(3)软启动器控制组件的问题，应检查软启动器本身。
1.2.4温度故障温度故障指示的原因有：(1)软启动器通风堵塞或者风扇故障，因为软启动器采用可控硅进行控制，存在发热的问题，正常运行温度必须在0～50℃之间，保证可靠的通风，及时排除可控硅工作时散发的热量；(2)环境温度过高、过低或者电动机启动瞬间过载严重，引起温度保护动作。
这是因为在软启动器内部采用内热敏电阻监视可控硅整流的温度，当达到电源极的最大额定温度时，将关闭可控硅整流器，门信号关闭，软启动器停止工作。
如果环境温度过高加上启动瞬间存在负荷过载，整流器温度会急剧升高，引起保护跳闸，因此应该尽量降低它的环境温度。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案电机软启动器广泛应用于大型电机的起动和运行控制中。
但在使用中，电机软启动器有时也会出现一些故障，如起动失败、启动时间过长、电机振荡等。
下面我们将从故障原因和优化方案两个方面进行讨论。
一、电机软启动器故障原因：1、过压或过流保护。
软启动器会设置过压和过流保护装置，当电压或电流超过设定值时，启动器就会自动断电。
这时可能是因为软启动器设置过保护值过低，或被外部因素如气候等所影响导致出现过压或过流。
2、电机内部或外部故障。
电机出现内部或外部故障，如绕组短路、轴承故障等，都可能影响电机的正常工作。
此时，软启动器启动后无法将电机起动，或电机运行时振荡过大。
3、控制电路出现问题。
软启动器的控制电路是实现启动、停止、变频、变压等功能的关键部分。
如果控制电路中的电子元件出现故障，软启动器可能会无法正常工作，比如启动不及时等问题。
根据以上故障原因，通过以下措施可以优化电机软启动器的运行效果：将过保护值恰当地设置，可以避免在电压或电流超过设定值时软启动器自动断电而影响正常工作。
如果过保护值设置过低，运行过程中经常出现过保护导致停机，可以适当提高过保护值，以延长软启动器的使用寿命。
2、定期检查电机状态。
定期进行电机巡检或故障自诊，及时发现电机内部或外部故障，进行维修或更换相关零部件，可以避免出现电机起动失败、运行振荡等问题。
3、维护软启动器的控制电路。
定期对软启动器的控制电路进行维护，如清洁、紧固电子元件、更换老化元件等措施，可有效避免软启动器运行过程中出现电路故障导致的问题。
雷诺尔软启动器常见故障排除方法
雷诺尔软启动器常见故障排除方法雷诺尔软启动器常见故障排除方法1、调试过程中软起动器故障灯亮，电机没反应。
故障原因分析：a、起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。
b、电源缺相，软起动器保护动作（检查电源）c、软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）2、在使用过程中出现起动完毕，旁路接触器不吸合现象。
故障原因分析：a、在起动过程中，保护装置因整定偏小出现误动作。
（将保护装置重新整定即可）b、在调试时，软起动器的参数设置不合理。
（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）c、控制线路接触不良（检查控制线路）3、用户在起动过程中，偶尔有出现跳空气开关的现象。
故障原因分析：a、空气开关长延时的整定值过小或者是空气开关选型和电机不配。
（空气开关的参数适量放大或者空气开关重新选型）b、软起动器的起始电压参数设置过高或者起动时间过长。
（根据负载情况将起始电压适当调小或者起动时间适当缩短。
）c、在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令。
出现提前旁路现象。
（建议用户不要同时起动大功率的电机，）d、起动时满负载起动（起动时尽量减轻负载）4、用户在使用软起动器时出现显示屏无显示或者是出现乱码，软起动器不工作。
故障原因可能是：a、软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松（打开软起动器的面盖将显示屏连线重新插紧即可）b、软起动器控制板故障（和厂家联系更换控制板）5、软起动器在起动时报故障，软起动器不工作，电机没有反应。
故障原因分析：a、电机缺相（检查电机和外围电路）b、软起动器内主元件可控硅短路（检查电机以及电网电压是否有异常。
和厂家联系更换可控硅）c、滤波板击穿短路（更换滤波板即可）6、软起动器在起动负载时，出现起动超时现象。
软起动器停止工作，电机自由停车。
故障原因有：a、参数设置不合理（重新整定参数，起始电压适当升高，时间适当加长）b、起动时满负载起动，（起动时应尽量减轻负载）7、在起动过程中，出现电流不稳定，电流过大。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案
电机软启动器是一种用于控制电机启动的设备，具有提高电机启动性能、减少电机启动电流冲击等优点，是现代化工业生产中广泛应用的一种电气设备。
但是在实际使用中，电机软启动器也会出现故障。
本文将从故障分析和优化方案两个方面进行探讨。
一、故障分析
1、启动延迟或启动失败
启动延迟或启动失败可能是由于软启动器内部电路元件的老化损坏导致的。
在这种情况下，需要对软启动器进行检修或更换元件。
2、过热
软启动器过热可能是由于低负载启动、大负载启动、环境温度高等原因导致的。
如果软启动器长时间工作在过热状态下，会损坏其内部元件，甚至引起火灾等严重后果。
3、电流不稳定
电流不稳定可能是由于负载变化导致的。
如果负载变化剧烈，软启动器可能无法正常工作。
二、优化方案
1、定期维护及更换元件
定期维护软启动器可以有效降低故障率。
同时，及时更换老化损坏的元件也可以避免故障发生。
2、合理选择软启动器
在选择软启动器时，应根据负载的功率、电压等参数来选择合适的型号。
如果负载变化较大，应选择具有瞬变抑制能力的软启动器。
此外，软启动器的散热性能也应考虑在内。
3、完善保护措施
为了避免软启动器内部元件被损坏，应在软启动器输入电路和输出电路中增加相应的过流、过压保护电路，以及过热保护措施。
总之，在使用电机软启动器时，我们需要加强对其故障的分析和优化方案的制定。
只有这样，才能更好地发挥电机软启动器的优点，提高工业生产效率。

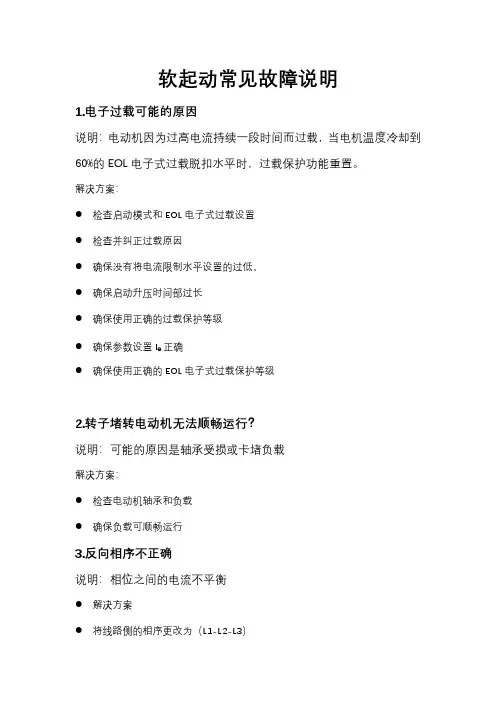

软启动器常见故障说明
软起动常见故障说明
1.电子过载可能的原因
说明：电动机因为过高电流持续一段时间而过载，当电机温度冷却到60%的EOL电子式过载脱扣水平时，过载保护功能重置。
解决方案：
⚫检查启动模式和EOL电子式过载设置
⚫检查并纠正过载原因
⚫确保没有将电流限制水平设置的过低。
⚫确保启动升压时间部过长
⚫确保使用正确的过载保护等级
⚫确保参数设置I e正确
⚫确保使用正确的EOL电子式过载保护等级
2.转子堵转电动机无法顺畅运行？
说明：可能的原因是轴承受损或卡堵负载
解决方案：
⚫检查电动机轴承和负载
⚫确保负载可顺畅运行
3.反向相序不正确
说明：相位之间的电流不平衡
⚫解决方案
⚫将线路侧的相序更改为（L1-L2-L3）
4电流不平衡相位之间的电流不平衡
解决方案
重新起动电机并检查主电流和电压
5.电流欠载电动机电流低于值
解决方案
⚫检查并纠正欠载原因
⚫确保电动机电流参数（Ie）设置正确
6.外部热传感器检测到电动机或PT100中出现高于脱扣水平的温度
解决方案
⚫确保PTC或PT100电路闭合而且已连接输入
⚫检查并纠正高温的原因
⚫等待电动机温度充分下降，重新起动。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案一、引言电机软启动器是工业生产中常见的设备，它可以有效地控制电机的启动过程，降低电流冲击，保护设备和电网。
在长期使用的过程中，电机软启动器也会出现各种故障，影响正常生产。
对电机软启动器的故障进行分析并提出优化方案具有重要的意义。
二、电机软启动器的工作原理电机软启动器主要由控制器、IGBT模块和电容器等组成，通过调节电流和电压的波形，实现电机的平稳启动和速度调节。
在启动过程中，软启动器会逐渐增加电机的电压和频率，避免了传统直接启动时的电流冲击，延长电机和设备的使用寿命，提高了系统的稳定性和可靠性。
1. 过载保护触发在电机启动或运行时，若负载过大，导致电机软启动器的过载保护触发，使得电机无法正常启动或停止。
这种情况一般是由于负载突然增加或负载本身的问题造成的。
解决方法可以通过调整负载，对设备进行维护和修理等方式来解决。
2. 电容器损坏电机软启动器中的电容器是重要的组成部分，它主要用于存储能量，平滑电压波形。
但在长期使用过程中，电容器可能会因为老化、过热等原因损坏，从而导致电机启动速度不稳或无法正常启动。
解决方法是定期进行电容器的检测和更换。
3. 控制器故障电机软启动器的控制器负责控制整个启动过程的逻辑控制，一旦控制器出现故障，就会导致电机无法正常启动或停止。
这种情况可能是由于控制器电路损坏、程序错误等原因造成的。
解决方法可以通过更换控制器或更新程序来解决。
4. IGBT模块故障电机软启动器中的IGBT模块主要用于控制电压和电流的波形，一旦IGBT模块损坏，就会导致电机启动过程中的电压、频率异常，从而影响电机的正常工作。
解决方法是通过更换IGBT模块来解决。
1. 确保设备合理低负载在日常生产中，为了减少电机软启动器的负载，可以通过对设备的合理低负载进行调整，避免瞬间大负载的出现。
可以通过对设备进行检修和维护，调整操作方式等来降低负载的大小。
2. 定期检查和维护电容器电容器是电机软启动器的重要组成部分，定期检查和维护电容器可以避免因为电容器损坏而导致的启动故障。
软启动器出现故障如何处理
软启动器出现故障如何处理当软启动器出现故障时，针对不同故障采取相对应的解决方案：(一)、输入电源缺相报警1. 逐级检查输入电源是否正常首先检查软起动器输入电源是否正常，若输入电源不正常，再依次检查检查熔断器是否熔断，断路器是否缺相2.若确定输入电源正常，首先考虑更换软起主板此故障因主板质量问题曾多次出现(二)、输入相序错误报警此故障多为初次安装使用时出现，调换输入电源相序即可。
大多数设备调试时已将相序保护设置为：无。
运行中的设备尚未出现过次故障。
(三)、负载电流异常1.针对此故障，注意查看面板记录三相电流是否缺相、偏相2.面板记录电流不平衡时，首先检查输入电源是否正常，若正常，更换备用软起主板，更换后尝试再次开启电机3.更换后若无法开启，检查电机对地绝缘及相间绝缘4.最后检查主接触器、电缆、可控硅是否正常(四)、旁路检测故障报警1.正常情况下，到达启动时间旁路输出闭合，旁路接触器吸合。
若旁路接触器不吸合，首先检查软起旁路输出触点是否闭合，输出、输入电源是否正常（AC 220V）2.检查DCS 程序中启动时间与软起启动时间设置3..若旁路接触器吸合后即刻断开，检查DCS 程序中启动时间与软起启动时间设置4.若仍无法启动，则更换软起主板此故障出现情况较少(五)、电动机过电流报警1.首先查看软启主板记录信息。
检查电机负载是否正常2.若盘车检查负载未发现异常，则考虑更换软起主板3.若仍无法开启，最后检查电机相间电阻及对地绝缘情况(六)、软启动器面板花屏、黑屏、无显示1.针对花屏、黑屏此类故障，多为质量问题，只能是更换软起主板2.面板无显示，首先检查软起控制电源（AC 220V）是否正常，若电源不正常，再测量熔断器是否熔断，断路器是否缺相，控制电源线是否断线等。
(七)、软起主板更换步骤1.记录参数，记录完后断电2.拆除操作板固定螺栓，拔下操作板插头及各个接线插头3.拆下软起主板，做好标记4. 固定好新软起主板，装好各个插头，设置参数5.装好操作板插头，固定好操作面板（八）、注意事项1.软启动器不能频繁启停，每小时不得超过10次，间隔时间不得低于5分钟2.检查电机绝缘时，拆除电机线后方可用摇表摇测绝缘，否则易击穿可控硅3.可控硅击穿也是常见故障之一，虽然TDQ 系列软起动器尚未出现此故障，但仍需注意。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案一、引言二、电机软启动器的故障分析1. 电机软启动器无法启动电机软启动器无法启动的原因可能有很多，首先要排除电源是否正常、控制电路是否接触不良等常见问题。
如果以上问题排除后，仍无法启动，可能是软启动器内部元件损坏导致。
可以通过检查软启动器内部的电路板、接线端子、触点等部件是否烧毁或损坏来判断是否需要更换这些零部件。
电机软启动器启动缓慢可能是由于软启动器内部的控制参数设置不当引起的。
软启动器的参数设置包括加速时间、减速时间、初始电压等，如果这些参数设置不当，就会导致电机启动时间过长。
此时，可以通过调整软启动器的参数来优化启动速度，提高启动效率。
在电机软启动器启动过程中，如果出现异常的声音，可能是由于软启动器内部的电容器老化或故障所导致。
此时需要及时更换电容器，以解决异常声音问题，保证电机的正常运行。
4. 电机软启动器过载保护频繁跳闸电机软启动器过载保护频繁跳闸可能是由于软启动器内部的过载保护设定值过小引起的。
通过调整过载保护参数，设置合理的过载保护值，可以避免过载保护频繁跳闸的问题。
如果电机软启动器长时间运行后，温度升高超过正常范围，可能是因为软启动器内部的散热设计不合理，或者散热风扇不工作引起的。
此时可以通过加强软启动器的散热设计，更换散热风扇等方式来解决温升过高的问题。
1. 定期检查软启动器元件状态为了及时发现软启动器内部元件的老化或损坏情况，可以定期对软启动器进行检查，包括检查电路板、接线端子、触点等部件是否正常。
一旦发现元件损坏，要及时更换，以避免故障的发生。
2. 合理设置软启动器的控制参数3. 定期更换软启动器内部电容器5. 加强软启动器的散热设计通过以上优化方案的实施，可以保证电机软启动器的正常运行，避免故障的发生，提高生产效率，延长设备寿命。
软启动器常见故障及解决
软启动器常见故障及解决1、瞬停：引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”(控制方式）参数设置成“1”（键盘控制)，就可以避免此故障。
2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下,我们可以把软起内部的功能代码“4”(限制起动电流）的参数设置高些，可设置到1。
5～2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。
3、输入缺相：(1) 检查进线电源与电机接线是否有松脱；(2) 输出是否接上负载,负载与电机是否匹配;(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求(一般在20～30欧左右）；(4）内部的接线插座是否松脱。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
4、频率出错:此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。
出现这种情况需要请教公司的产品开发软件设计工程师来处理。
主要着手电源电路设计改善。
5、参数出错：出现此故障就需重新开机输入一次出厂值就好了。
具体操作：先断掉软起动器控制电(交流220V）用一手指按住软起控制面板上的“PRG”键不放，再送上软起动器的控制电,在约30S后松开“PRG”键，就重新输入好了现厂值。
6、起动过流：起动过流是由于负载太重起动电流超出了500％倍而导致的，解决此办法有:把软起内部功能码“0"（起始电压）设置高些，或是再把功能码“1”(上升时间）设置长些，可设为：30~60S。
还有功能代码“4”的限流值设置是否适当，一般可成2~3倍。
7、运行过流:导致此故障的原因主要可能是软起在运行过程中，由于负载太重而导致模块或可控硅发热进量。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案
电机软启动器是用于对大型电机进行起动的一种设备。
其主要功能是通过逐步加大电压或电流的方式来实现电机的平稳起动，避免了起动时电流冲击过大，对电机和电网设备造成损坏。
电机软启动器在使用过程中可能会出现故障，影响了电机的起动效果和使用寿命。
下面将对电机软启动器的故障进行分析，并提出优化方案。
一、故障分析
1. 电机起动时间过长：软启动器起动时间过长可能是由于电源电压异常、控制器参数设置不合理、电机内部故障等原因引起的。
解决方法是检查电源电压和电机内部，同时调整控制器参数，提高起动效率。
3. 软启动器温升过高：软启动器温升过高可能是由于电流过大、散热不良、工作环境温度过高等原因引起的。
解决方法是增加散热装置，改善工作环境条件，减少温升。
二、优化方案
1. 确保电源质量：合理选择电源，并对电压进行稳定控制，避免电压波动对软启动器的正常工作产生影响。
2. 设置合理的控制器参数：根据电机的具体要求，合理设置控制器的参数，包括升降速度、起动时间等。
通过参数的优化，提高软启动器的起动效率和精度。
3. 定期检查电机和负载：定期检查电机和负载的状态和匹配程度，如果发现不匹配或故障，及时修复或更换，避免故障扩大。
4. 加强散热和保护措施：通过增加散热装置，提高软启动器的散热性能，避免温升过高。
加装过流保护和过载保护等设备，对软启动器进行全面的保护。
电机软启动器的故障分析和优化方案主要包括：电机起动时间过长、发生过电流、温升过高等问题的分析及解决方法。
通过合理设置参数、定期检查维护和加强保护措施，可以有效提高软启动器的工作效率和可靠性。
施耐德软启动器常见故障诊断
施耐德软启动器常见故障诊断施耐德软启动器常见故障诊断：故障-f01（瞬停）：出现此故障是接线端子7和10开路了，只要导线把接线端子7和10短接起来就可解决。
引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”（控制方式）参数设置成“1”（键盘控制），就可以避免此故障。
故障-f02（再生制动时间过长）：发生此故障就是软起动器的限流值设置得太低而使软起动器的再生制动时间过长，在这种情况下，我们可以把硬起至内部的功能代码“4”（管制再生制动电流）的参数设置低些，可以设置至1.5~2.0倍，必须必须特别注意的就是电机功率大小与软起动器的功率大小与否相匹配，如果不相匹配，在差距非常大的情况下，残暴的把参数设置至4~5倍，再生制动运转一段时间后会因电流过小而损坏硬起至内部的硅模块或是可控硅。
故障-f03（过热）：出现此故障是由于我们应告诉用户在操作软起时，起动次数每小时不要超过12次。
故障-f04（输出缺相）：引发此故障的因素存有很多种，下面列举一些：一、检查进线电源与电机接线是否有松脱；二、输入与否接通功率，功率与电机与否相匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座与否断裂。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
故障-f05（频率失效）：此故障就是由于软起动器在处置内部电源信号时发生了问题，而引发了电源频率失效。
发生这种情况须要求教公司的产品开发软件设计工程师去处置。
主要著手电源电路设计提升。
故障-f06（参数出错）：出现此故障就需重新开机输入一次出厂值就好了。
具体操作：先断掉软起动器控制电（交流220v）用一手指按住软起控制面板上的“prg”键不放,再送上软起动器的控制电，在约30s后松开“prg”键，就重新输入好了现厂值。
煤矿软启动常见故障及排除方法
煤矿软启动常见故障及排除方法煤矿软启动是指在煤矿中开展矿井内部的电气设备和煤矿机械的启动工作。
然而，在软启动过程中，常常会出现一些故障，影响煤矿的正常生产。
本文将介绍煤矿软启动常见的故障及排除方法。
一、煤矿软启动常见故障及排除方法1. 软启动器无法启动电动机故障原因可能是软启动器内部元件损坏，或者电动机本身出现故障。
排除方法是检查软启动器的元件，如保险丝、断路器、接触器等是否正常工作，同时检查电动机是否正常。
2. 软启动器频繁跳闸故障原因可能是软启动器内部过载保护装置触发，或者电动机负载过重。
排除方法是检查软启动器的过载保护装置是否设置合理，根据电动机的负载情况进行调整。
3. 软启动器启动时电压波动较大故障原因可能是电源电压不稳定，或者软启动器内部电路故障。
排除方法是检查电源电压是否稳定，如果不稳定则需要采取稳压措施；同时检查软启动器内部电路是否损坏，如有必要则更换故障元件。
4. 软启动器启动时电流过大故障原因可能是电动机负载过重，或者软启动器内部元件故障。
排除方法是检查电动机的负载情况，如果负载过重则需要减少负载；同时检查软启动器内部元件是否正常工作。
5. 软启动器启动时噪音较大故障原因可能是软启动器内部元件松动，或者电动机本身存在问题。
排除方法是检查软启动器内部元件是否松动，如有必要则进行紧固；同时检查电动机是否正常，如有异常则进行检修。
二、煤矿软启动故障排除的注意事项1. 在排除软启动故障时，应先切断电源，确保安全操作。
2. 排除故障时应仔细观察软启动器的工作状态，根据故障现象进行判断。
3. 在排除故障时，应根据故障现象逐一排查可能的原因，逐步缩小排查范围。
4. 在更换软启动器内部元件时，应选择合适的元件规格，并确保质量可靠。
5. 在排除故障后，应进行试运行，观察软启动器的工作状态是否正常。
总结：煤矿软启动是煤矿生产中不可或缺的一部分，但常常会出现各种故障。
本文对煤矿软启动常见的故障及排除方法进行了介绍，希望能够帮助煤矿工作人员更好地应对软启动故障，确保煤矿的正常生产。
电机软启动器的主接线种类及常见故障
电机软启动器的主接线种类及常见故障主接线种类：1.直接启动：直接将电机连接到电源，启动时电机的电流瞬间达到额定值，会对电网和电动机产生很大的冲击。
2.自耦变压器启动：通过自耦变压器，将电动机依次连接到较低的电压上，然后逐渐提升电压，实现电机平稳起动。
3.瞬流式软启动器：通过控制器控制电源电压和电流的斜变，实现电机的平稳启动。
4.动切换器：通过启动电压和相位的改变，实现电机的平稳起动。
常见故障：1.供电故障：软启动器依赖于电源供电，如果电源不稳定，容易导致软启动器无法正常工作或启动失败。
2.控制器故障：软启动器的控制器是关键部分，如果控制器损坏或程序错误，可能导致软启动器无法启动或无法实现平稳启动。
3.电压和电流传感器故障：软启动器需要准确地检测电压和电流，如果传感器损坏或测量不准确，会影响软启动器的工作效果。
4.电动机故障：软启动器主要是为了保护电动机，但如果电动机本身存在故障，如绕组短路、轴承损坏等，软启动器可能无法正常工作或起不到保护作用。
5.过载保护故障：软启动器通常具备过载保护功能，如果电动机超过额定负载工作，软启动器会自动切断电源。
但如果过载保护设置不正确或故障，会导致误切断或无法切断。
对于电机软启动器的故障，可以通过以下方法进行排查和解决：1.检查电源供电和电源线路，确保电源正常稳定。
2.检查软启动器的控制器，如控制器是否正常供电、控制程序是否正确、控制器是否损坏等。
3.检查软启动器的电压和电流传感器，如传感器是否损坏、接线是否松动、传感器是否精准等。
4.检查电动机本身是否存在故障，如绕组是否有短路或断路、轴承是否损坏等。
5.检查过载保护设置和功能，如设置是否正确、过载保护器是否损坏等。
总之，电机软启动器在电动机启动时起到了非常重要的作用，合理使用并及时排查故障，可以保证电机的正常启动和运行。
施耐德软启动器常见故障诊断
施耐德软启动器常见故障诊断施耐德软启动器常见故障诊断施耐德软启动器常见故障诊断施耐德软启动器常见故障诊断：故障-F 01（瞬停）：出现此故障是接线端子7和10开路了，只要导线把接线端子7和10短接起来就可解决。
引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”（控制方式）参数设置成“1”（键盘控制），就可以避免此故障。
故障-F 02（起动时间过长）：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4”（限制起动电流）的参数设置高些，可设置到1.5~2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4~5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。
故障-F 03（过热）：出现此故障是由于我们应告诉用户在操作软起时，起动次数每小时不要超过12次。
故障-F 04（输入缺相）：引起此故障的因素有很多种，下面列出一些：一、检查进线电源与电机接线是否有松脱；二、输出是否接上负载，负载与电机是否匹配；三、用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求（一般在20~30欧左右）；四、内部的接线插座是否松脱。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
故障-F 05（频率出错）：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错。
出现这种情况需要请教公司的产品开发软件设计工程师来处理。
主要着手电源电路设计改善。
故障-F 06（参数出错）：出现此故障就需重新开机输入一次出厂值就好了。
具体操作：先断掉软起动器控制电（交流220V）用一手指按住软起控制面板上的“PRG”键不放,再送上软起动器的控制电，在约30S后松开“PRG”键，就重新输入好了现厂值。
电机软启动器的故障分析及优化方案
电机软启动器的故障分析及优化方案
电机软启动器是一种能够使电机起动时逐步升高电压和电流的电气设备，其具有占用空间小、安装简便、维护方便和节约能源等优点，在工业生产和民用设施领域得到广泛应用。
然而，在实际应用中，电机软启动器也存在着一些故障问题，本文将分析常见的故障原因，并提出相应的优化方案。
一、过流故障
电机软启动器在启动时，由于电动机的机械负载较大，且软启动器的电压和电流逐步升高，因此会出现电流超过额定值的现象，从而导致设备过流故障。
为避免过流故障，需要加强软启动器的过载能力，提高控制精度，同时注意选择合适的电容、绕组和电压等参数。
二、电解电容老化故障
电机软启动器中常用的电解电容容易受到电流冲击和高温环境的影响而老化，从而出现短路、漏电等故障现象。
为避免电容老化故障，可进行电容的质量检测和更换，加强设备维护和保养，提高环境温度的控制。
三、电气元器件故障
电机软启动器中的电气元器件如晶体管、电阻器、继电器等容易受到电压波动、电磁场干扰等因素影响而出现故障。
为避免电气元器件故障，需要加强设备的防护措施，例如增加电源滤波器、绕制电源电压稳定器等。
四、控制信号问题
电机软启动器的控制信号可能受到传输干扰、误码等因素的影响而失效，从而导致软启动器无法正常工作。
为避免控制信号问题，需要加强信号传输通道的防干扰措施，例如增加屏蔽隔离器等。
综上所述，电机软启动器的故障分析及优化方案主要包括加强过载能力、加强电容维护、加强电气元器件防护和加强信号传输防干扰等措施。
通过合理的设备设计和优化方案实施，可以保障设备的正常运行，延长设备寿命，提高设备的性能指标和经济效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软起动器常见的故障
1、上电后不显示
a-检查控制电源是否接入。
b-检查显示屏连接线是否插紧。
c-检查控制板有没有问题。
d-显示屏本问题。
2、起动报缺相故障，软起动器故障灯亮，电机没反应。
出现故障的原因可能是：
a-起动方式采用带电方式时，操作顺序有误（正确操作顺序应为先送主电源，后送控制电源）。
b-电源缺相或者三相电末上，软起动器保护动作（检查电源）
c-软起动器的输出端未接负载（输出端接上负载后软起动器才能正常工作）
d-控制板有问题更换控制板
3、起动完毕，旁路接触器不吸合现象。
故障原因可能是：
a-在起动过程中，保护装置因整定偏小出现误动作。
（将保护装置重新整定即可）
b-在调试时，软起动器的参数设置不合理。
（主要针对的是55KW以下的软起动器，对软起动器的参数重新设置）
c-控制线路接触不良（检查控制线路）
d-接触器有问题不能正常吸合
e-控制板问题.
4、在起动过程中，偶尔有出现跳空气开关的现象。
故障原因有：
a-空气开关长延时的整定值过小或者是空气开关选型和电机不配。
（空气开关的参数适量放大或者空气开关重新选型）b-软起动器的起始电压参数设置过高或者起动时间过长。
（根据负载情况将起始电压适当调小或者起动时间适当缩短。
）c-在起动过程中因电网电压波动比较大，易引起软起动器发出错误指令。
出现提前旁路现象。
（建议用户不要同时起动大功率的电机，）
d-起动时满负载起动（起动时尽量减轻负载）
e-软起动额定电流设置有问题.
5、软起动器出现显示屏无显示或者是出现乱码，软起动器不工作。
故障原因可能是：
a-软起动器在使用过程中因外部元件所产生的震动使软起动器内部连线震松（打开软起动器的面盖将显示屏连线重新插紧即可）
b-软起动器控制板故障更换控制板
c-显示屏故障更换显示屏
d-显示屏连接线损坏,更换连接线
6、软起动器在起动时报故障，软起动器不工作，电机没有反应。
故障原因可能为：
a-电机缺相（检查电机和外围电路）
b-软起动器内主元件可控硅短路（检查电机以及电网电压是否有异常。
和厂家联系更换可控硅）
c-滤波板击穿短路（更换滤波板即可）
d-控制板问题更换控制板
7、软起动器在起动负载时，出现起动超时现象。
软起动器停止工作，电机自由停车。
故障原因有：
a-参数设置不合理（重新整定参数，起始电压适当升高，时间适当加长）
b-起动时满负载起动，（起动时应尽量减轻负载）
c-机械故障
d-控制板问题更换控制板.
8、在起动过程中，出现电流不稳定，电流过大。
原因可能有：
a-电流表指示不准确或者与互感器不相匹配（更换新的电流表）
b-电网电压不稳定，波动比较大，引起软起动器误动作，（更换控制板）
c-软起动器参数设置不合理。
（重新整定参数）
9、软起动器出现重复起动。
故障原因有：
a-在起动过程中外围保护元件动作，接触器不能吸合，导致软起动器出现重复起动（检查外围元件和线路）
b-中间继电器出现有问题不能正常吸合
c-控制板问题更换控制板.
10、短路：
a-检查电机联线和电机是否损坏。
b-过电流将软起动器击穿（检查软起动器功率是否与电机的功率相匹配，电机是否是带载起动）
c-软起动器的散热风扇损坏（更换风扇）
d-起动频繁，高温将可控硅损坏（控制起动次数）
e-滤波板损坏（更换损坏元件）
11、在起动时报过流
a.机械方面
机械安装有问题
解决方法：检查负载或电机的机械部件是否正常。
b.电机方面
解决方法：1. 检查电机是否有短路。
c 软起方面.
解决方法：1.检查软起的电流参数是否正确。
2.检查软起动器功率是否正确
12、软起不旁路，运行灯已亮：
a 用万用表的电压档量一下控制板的旁路输出触点。
在起动时，旁路输出触点有220V~。
起动完成以后这一点电压变成
0。
如果有以上变化则说明故障在外接电路。
b 旁路中间继电器不工作。
c 交流接触线圈电压等级不对。
d 交流接触损坏。
e 外部接线松动。
f 控制板有问题。
13、起动超时
a 检查参数是否设置正确。
b 查看屏幕上的变流有没有明显的变化。
如果电流一直在一个固定值，说明为电流采样有问题。
这一部分有2种情况：
一是电流互感器到控制板的线或是水泥电阻在运输过程中断掉了。
二是控制板有问题。
14、三相不平衡（该故障仅QB6存在）
a 检查查看输入三相电源是否异常。
b 电机负载端异常。
c 软起可控硅击穿短路（由于QB6取消短路故障，既报三相不平衡故障）。
d 控制板有问题。
15、软起动刚起动时，软起动器直接跳掉停机
a 负载过重，与用户协商要求空载起动或轻载起动。
b 适当增加起动电压或突跳时间。
c 将起动过流系数稍微适当调大一点。
