均酐生产工艺流程图
均酐生产技术
2020年8月2日星期日
7
三、产品性质、用途、生产方法 (二)产品主要用途 1. 耐热聚合物——聚酰亚胺树脂原料,如:电机和电缆的 耐热绝缘衬垫或绕包材料，或用作柔性电路板基材
2.增塑剂,制造耐热高压电缆、耐热聚氯乙烯高级人造革 3.环氧树脂固化剂,如:耐热性可达200~250℃的耐冲击性 瞬时胶粘剂 4.消光剂,用于粉末涂料 5.其它,表面活性剂或乳化剂,水处理剂,金属缓蚀剂,皮 革鞣剂的添加剂,柴油的低温性能改进剂,电子摄影色调 改善剂以及制耐高温润滑剂、染料及聚酯树脂改性等
2020年8月2日星期日
11
五、反应原理及工艺影响因素 (一)反应原理 1. 主反应
2.副反应
2020年8月2日星期日
12
五、反应原理及工艺影响因素 (一)反应原理 2. 副反应
C10H14
27 2
O2
10CO2
7H2O
5579.4kJ
2020年8月2日星期日
13
反反应应特特点点
氧
气固
催
化
相非
三废按标准排放等
2020年8月2日星期日
2
二、原料性质、用途、生产方法 (一)原料主要性质 名称:均四甲苯;分子式: C6H2(CH3)4;分子量 134.21
结构式：
形状:白色或无色结晶;气味:有类似樟脑的气味 毒性:属低毒类,轻度刺激作用 侵入途径:吸入、食入、经皮吸收 燃烧、爆炸:遇明火、高热可燃;与氧化剂混合能形成有 爆炸性的混合物。粉体与空气可形成爆炸性混合物,爆 炸范围:mol(空气)/mol(均四甲苯)=(118~131)/1,(均四 mol%浓度相当于0.840%~0.758%或45.67~50.70g/Nm3)
均酐装置流程认识
均酐装置流程认识下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!均酐是一种重要的有机合成中间体，在化工生产中被广泛应用。
均苯四甲酸二酐生产技术教材(PPT 70页)
现代化工教学工厂
1、 均四催化氧化反应机理
❖ 由均四气相氧化制取PMDA是一个复杂的多相催化 过程，产物是一种范围很宽的含氧化合物的混合物。 反应产物的组成实质上依赖于催化剂的极限温度， 选择适宜的均四在反应混合物中的浓度、起始温度、 熔盐温度及接触时间。保证这些适宜条件目的是提 高目的产物收率及选择性，降低反应混合物的杂质 量。
现代化工酯
南京化工职业技术学院
聚酰亚胺簿膜
现代化工教学工厂
2、增塑剂
❖ 由均酐和相应醇反应制得的均苯四酸四丁脂 (TBPM)，具有良好的电绝缘性和耐热性，可 用于生产医用塑料制品。
南京化工职业技术学院
现代化工教学工厂
3、环氧树脂固化剂
❖ 采用酸酐作固化剂。以均酐作固化剂不仅可以制 成绝缘性能好的大型铸件，且耐热性可200~250℃； 用均酐作为环氧树脂胶粘剂的固化剂，可快速粘 接，从而制得耐冲击性瞬时胶粘剂。
南京化工职业技术学院
现代化工教学工厂
一、PMDA的性质
2、理化性质
❖ 毒性:有毒类,对粘膜、上呼吸道、眼睛和皮肤有刺激 性
❖ 侵入途径:吸入、食入、经皮肤吸收 ❖ 燃烧:遇高热、明火或与氧化剂接触，有引起燃烧的
危险。受高热分解放出有毒的气体。 ❖ 安全：工作现场禁止吸烟、进食和饮水。工作后，
淋浴更衣。单独存放被毒物污染的衣服，洗后再用。 保持良好的卫生习惯
南京化工职业技术学院
现代化工教学工厂
4、消光剂
❖ 均酐（四酸）和环丙醚反应制造的消光剂消 光效果好、强度高、不易泛黄，主要用于粉 末涂料。随着制造业和家电业的迅速发展， 粉末涂料的产量和用量不断增加，所以消光 剂的产量和用量也在不断增加。
均酐生产技术
10
四、辅助原料、公用工程
(一)空气反应原料 (二)煤用于锅炉产低压蒸汽 (三)软水、水蒸汽
软水蒸汽冷态开车预热空气、反应器 蒸汽熔化均四甲苯、保温、水解物料加热
软水水解原料;热管换热器换热介质 (四)冷却水泵体、罗茨风机、结晶釜等冷却 (五)活性炭产品脱色、脱杂质 (六)硅胶产品脱水 (七)熔盐 硝酸钾亚硝酸钠=32(重量比)的比例混合物
TI 504
至 水 处 理
V501
P0501a/b
V503A
M
V503B
M
TI 407B
V504
新鲜水进
冷凝水送至锅炉房
V402
软水来自锅炉房
软水送至锅炉房
V0501
V502B
至 水 处 理
V0101
P0101
均四化料槽 均四输送泵
V0102 均四计量罐
S0101 均四过滤器
P0102 均四计量泵
V0301 熔盐槽
工作现场禁止吸烟、进食和饮水。工作后，淋浴更 衣。单独存放被毒物污染的衣服，洗后再用。保持良好 的卫生习惯。
2022年3月23日星期三
7
三、产品性质、用途、生产方法 (二)产品主要用途 1. 耐热聚合物——聚酰亚胺树脂原料,如:电机和电缆的 耐热绝缘衬垫或绕包材料，或用作柔性电路板基材
2.增塑剂,制造耐热高压电缆、耐热聚氯乙烯高级人造革 3.环氧树脂固化剂,如:耐热性可达200~250℃的耐冲击性 瞬时胶粘剂 4.消光剂,用于粉末涂料 5.其它,表面活性剂或乳化剂,水处理剂,金属缓蚀剂,皮 革鞣剂的添加剂,柴油的低温性能改进剂,电子摄影色调 改善剂以及制耐高温润滑剂、染料及聚酯树脂改性等
均苯四甲酸二酐生产技术
均苯四甲酸二酐生产技术教材
南京化工职业技术学院
现代化工教学工厂
二、国内外PMDA的生产概况
❖ 我国从60年代开始进行均苯四甲酸二酐的 试验研究和工业生产，目前生产厂家主要 有石家庄藁城昊普集团、江苏溧阳龙沙公 司、常熟联帮公司、江苏溧阳庆丰化工厂 等。
南京化工职业技术学院
现代化工教学工厂
三、PMDA的用途
1、耐热聚合物 2、增塑剂 3、环氧树脂固化剂 4、消光剂 5、其它方面的应用
1、均四甲苯空气氧化反应机理 2、氧化剂对均四氧化成均酐的影响 3、催化剂对均四氧化成均酐的影响 4、反应条件对均四氧化成均酐的影响
南京化工职业技术学院
现代化工教学工厂
1、 均四催化氧化反应机理
均四甲苯与空气在一定温度下，在催化剂床 层中催化氧化生成均酐及少量副产物，同时还 有均四甲苯完全氧化为二氧化碳和水。
南京化工职业技术学院
现代化工教学工厂
3、催化剂
❖ 催化剂所用的载体通常是耐高温的氧化物。同时 还必须考虑其他许多因素，如载体是惰性还是活 性、对催化物质和助催化剂的影响、表面积、孔 率、毒性等。
❖ 催化剂颗粒的形状和尺寸应该促进催化活性，增 强颗粒的抗压碎和抗破裂性，降低床层阻力、降 低生产费用等。其形状大多是片状、球状、圆柱 形、环形或挤压成其他形状的一种 。
各种形状的催化剂性能比较
催化剂
现代化工教学工厂
4、反应条件对均四氧化成均酐的影响
❖ 温度的影响 温度较低，深度氧化的程度比较低，尾气中CO2 含量较少，产品纯度较高。但温度过低，易生成 杜烯（均四甲苯）醌；温度过高，易发生过氧化， 生成顺酐和二氧化碳等副产物。
❖ 一般V2O5—TiO2系催化剂反应温度在425～440℃
❖ 由均四气相氧化制取PMDA是一个复杂的多相催化 过程，产物是一种范围很宽的含氧化合物的混合物。 反应产物的组成实质上依赖于催化剂的极限温度， 选择适宜的均四在反应混合物中的浓度、起始温度、 熔盐温度及接触时间。保证这些适宜条件目的是提 高目的产物收率及选择性，降低反应混合物的杂质 量。

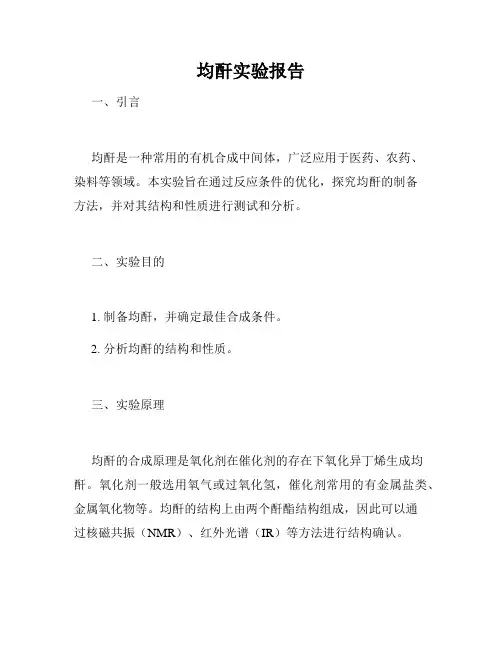

均酐实验报告
