轨道交通工程施工测量方案地铁建设是一个融合多学科综合技术、非常复杂、周期跨度长的重大工程，专业设计测量、结构、岩土、机械、材料、建筑设计等几十种学科，有效的测量是实现地铁按照设计要求和施工精度施工的重要保证。
本工程地铁车站和区间施工测量包括基坑围护结构、基坑开挖和结构施工测量、暗挖段施工测量、盾构推进测量。
施工前测量人员应收集设计和测绘资料，并应根据施工方法和现场测量控制点状况制定施工测量方案。
施工测量前应对接收的测绘资料进行复核，对各类控制点进行检测，并应在施工过程中妥善保护测量标志。
1施工测量内容1.1轴线定位根据控制桩点和资料测设的各轴线点，用全站仪引测至场内。
基坑开挖底板混凝土浇注后，用全站仪将轴线引测到底板上，并弹好侧墙位置线，并用油漆做好标记。
中板结构和顶板结构用同样的方法引测。
1.2标高引测根据复核过的水准点高程，用水准仪和长钢尺法引测到基坑围护结构中内壁。
标高引测时，在内壁四周测设好底板标高、中板标高、顶板标高，模板支撑和浇注砼时根据此标高控制。
1.3模板垂直度测量墙、柱模板初校后用线锤挂线法测量垂直度，并及时校正。
模板结束时（浇注前）对所有墙模用线锤挂线法全面进行复核。
1.4竣工测量每一结构段施工完成后，及时进行各建筑物的位置、尺寸、高程及结构净空等进行测量。
2围护结构施工测量1.围护结构放样采用极坐标法。
极坐标放样是指已知两个导线点的坐标，选中其中一个作为置镜点，另一个作为后视点，放样点的坐标通过内业计算资料查找出来，在全站仪内部程序中输入放样点坐标，全站仪自动计算出夹角和距离，测出距离即可定出放样点。
2.围护结构的第一根桩设计中心按工程定位测量（复测）记录表执行。
3.围护结构的曲线要素的直缓点、缓直点对应的围护结构桩设计中心按工程定位测量（复测）记录表执行。
4.排桩施工完成后，应测定其实际中心位置与设计中心线的偏差，偏差值应小于50mm。
5.用全站仪或者经纬仪，锁定水平度盘后，在垂直方向上看待测对象上下的偏差值，然后根据高度计算垂直度。

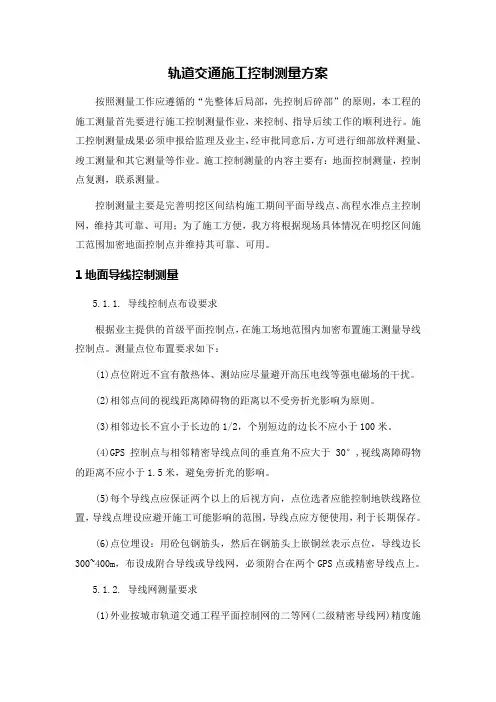

轨道交通施工控制测量方案
轨道交通施工控制测量方案按照测量工作应遵循的“先整体后局部，先控制后碎部”的原则，本工程的施工测量首先要进行施工控制测量作业，来控制、指导后续工作的顺利进行。
施工控制测量成果必须申报给监理及业主，经审批同意后，方可进行细部放样测量、竣工测量和其它测量等作业。
施工控制测量的内容主要有：地面控制测量，控制点复测，联系测量。
控制测量主要是完善明挖区间结构施工期间平面导线点、高程水准点主控制网，维持其可靠、可用；为了施工方便，我方将根据现场具体情况在明挖区间施工范围加密地面控制点并维持其可靠、可用。
1地面导线控制测量5.1.1.导线控制点布设要求根据业主提供的首级平面控制点，在施工场地范围内加密布置施工测量导线控制点。
测量点位布置要求如下：(1)点位附近不宜有散热体、测站应尽量避开高压电线等强电磁场的干扰。
(2)相邻点间的视线距离障碍物的距离以不受旁折光影响为原则。
(3)相邻边长不宜小于长边的1/2，个别短边的边长不应小于100米。
(4)GPS控制点与相邻精密导线点间的垂直角不应大于30°,视线离障碍物的距离不应小于1.5米，避免旁折光的影响。
(5)每个导线点应保证两个以上的后视方向，点位选者应能控制地铁线路位置，导线点埋设应避开施工可能影响的范围，导线点应方便使用，利于长期保存。
(6)点位埋设：用砼包钢筋头，然后在钢筋头上嵌铜丝表示点位，导线边长300~400m，布设成附合导线或导线网，必须附合在两个GPS点或精密导线点上。
5.1.2.导线网测量要求(1)外业按城市轨道交通工程平面控制网的二等网(二级精密导线网)精度施测，水平角采用全圆测回法观测4测回（测角精度不低于2.5″），往返观测距离各2个测回，单向测距4次并加入气象、仪器加、乘常数改正(测距精度不低于1/60000)。
(2)当精密导线点上只有两个方向时，宜按左右角观测，左右角平均值之和与360°的较差应小于4″。
(3)水平角观测遇到长、短边需要调焦时，应采用盘左长边调焦，盘右长边不调焦，盘右短边调焦，盘左短边不调焦的观测顺序进行观测。

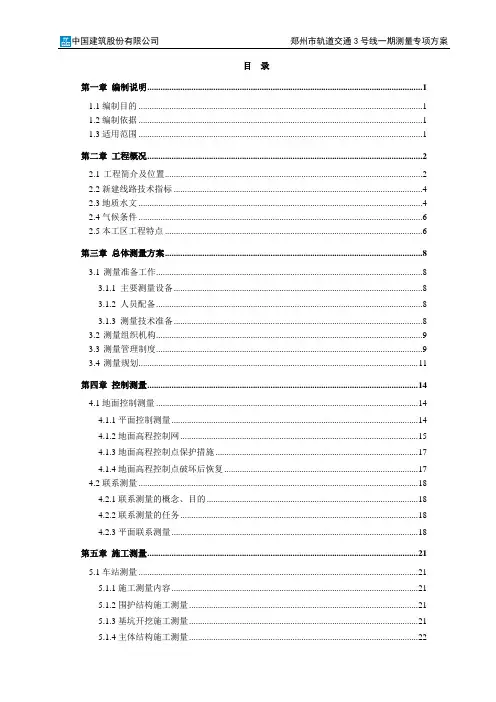

地铁施工总体工程测量方案
目录第一章编制说明 (1)1.1编制目的 (1)1.2编制依据 (1)1.3适用范围 (1)第二章工程概况 (2)2.1工程简介及位置 (2)2.2新建线路技术指标 (4)2.3地质水文 (4)2.4气候条件 (6)2.5本工区工程特点 (6)第三章总体测量方案 (8)3.1测量准备工作 (8)3.1.1 主要测量设备 (8)3.1.2 人员配备 (8)3.1.3 测量技术准备 (8)3.2测量组织机构 (9)3.3测量管理制度 (9)3.4测量规划 (11)第四章控制测量 (14)4.1地面控制测量 (14)4.1.1平面控制测量 (14)4.1.2地面高程控制网 (15)4.1.3地面高程控制点保护措施 (17)4.1.4地面高程控制点破坏后恢复 (17)4.2联系测量 (18)4.2.1联系测量的概念、目的 (18)4.2.2联系测量的任务 (18)4.2.3平面联系测量 (18)第五章施工测量 (21)5.1车站测量 (21)5.1.1施工测量内容 (21)5.1.2围护结构施工测量 (21)5.1.3基坑开挖施工测量 (21)5.1.4主体结构施工测量 (22)5.2.1准备工作 (23)5.2.2盾构始发前测量 (23)5.2.3盾构初始测量 (23)5.2.4盾构机姿态初始测量 (24)5.2.5盾构机掘进测量 (24)5.2.6衬砌环片检测 (24)5.3管片测量 (25)5.3.1椭圆度测设 (25)5.3.2管环中心坐标测设 (25)5.3.3管片里程测量 (25)第六章贯通测量 (26)6.1贯通前测量 (26)6.2贯通测量 (26)第七章明挖段测量 (27)7.1明挖区间平面控制测量 (27)7.2明挖区间水准控制测量 (27)7.3平面及施工测量 (28)第八章轨道测量控制 (29)8.1铺轨基标测设工作程序 (29)8.2基标的设置方法 (29)8.2.1正线轨道基标的设置方法 (29)8.2.2车辆段出入线基标的设置方法 (30)8.3控制基标使用材质及设置密度要求 (30)第九章竣工测量 (32)9.1竣工测量目的 (32)9.2竣工测量内容 (32)9.3净空横断面测量 (32)9.3.1净空测量有关要求 (32)9.3.2隧道和车站横断面形式测点位置要求 (32)第十章测量技术保证措施 (33)10.1施工过程中控制测量成果的检查和检测 (33)10.2测量仪器检校 (33)10.3人工测量检核自动导向系统 (33)10.4激光站的人工检查 (33)第十一章附件 (36)11.1测量人员资质证书（附件1） (36)11.2测量仪器检定证书（附件2） (36)第一章编制说明1.1编制目的为保证郑州地铁3号线二七广场站、顺城街站、太康路站-二七广场站区间、二七广场站-顺城街站区间、航海东路车辆段出入线土建工程，严格按设计要求施工，确保建成的工程的线路平面、纵断面符合设计规范要求，地下结构、建筑群体及设备安装准确到位，最终保证建成后的二七广场站、顺城街站、太康路站-二七广场站区间、二七广场站-顺城街站区间、航海东路车辆段出入线符合高质量、高标准的要求。

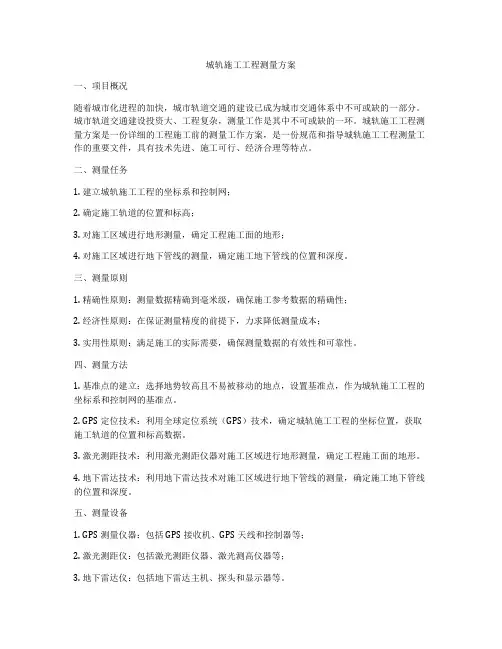

城轨施工工程测量方案
