变电站无功补偿及高压并联电容补偿装置设计

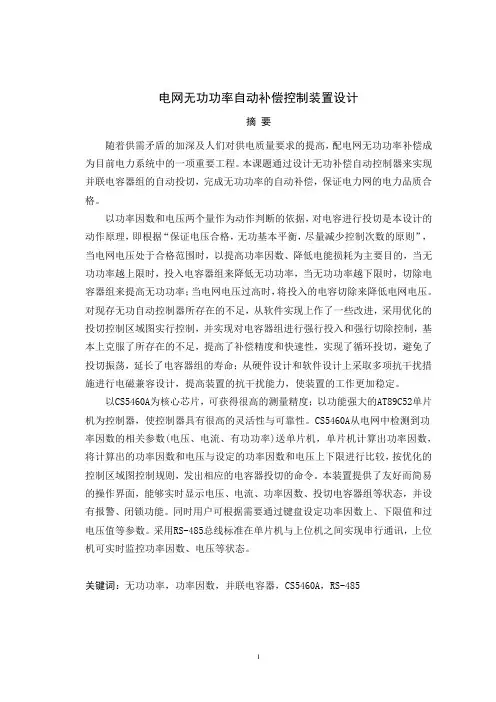

电网无功功率自动补偿控制装置设计
a.节省电费开支：提高功率因数对企业的经济效益是明显的，因为国家电价制度中，从合理利用有限电能出发，对不同企业的功率因数规定了要求达到的不同数值，低于规定的数值，需要多收电费，高于规定数值，可相应地减少电费。
b.挖掘设备潜力：由于负荷功率因数低，影响发电机出力，提高功率因数后，发电机、变压器等设备可以增加有功出力：
The principle of the design is that we judge by both power factor and voltage to cast or cut capacitors.When voltage is in the quality limit,we raise power factor and degrade electric power loss,when power factor is beyond assigned value,we cut off capacitors that are idle.When voltage is beyond assigned voltage,we cut off capacitors that are working,when voltage is lower assigned voltage,we cast in capacitors that are idle.To solve existing automatic controllers’ defects,we improve on software,adopt optimize contolling diagram,implement force cast and force cut,overcomecontrollers’ defects,advance compensation accuracy and velocity,and realize cycle run and prolonge the life span of the capacitor set.
110kV变电站无功补偿的设计
110kV变电站无功补偿的设计摘要：无功补偿包括并联补偿、串联补偿、电抗补偿等，本文结合实际应用，通过电力系统的无功功率平衡分析、谐振、合闸涌流的核算，对110kV变电站常用的并联补偿容量进行分析和论证。
关键词：无功补偿；合闸涌流概述无功补偿包括并联补偿、串联补偿、电抗补偿等，本文主要对110kV变电站常用的并联补偿进行分析和论证。
并联无功补偿一般指补充无功电源、满足无功负荷的需要，以达到无功电源和无功负荷在的电压条件下的平衡。
[1] 大量终端变电站无功补偿的设计是变电站设计中的一个重要组成部分。
通过合理的无功补偿配置，可以提高供电系及负载的功率因素，减少功率损耗，稳定受电端及电网电压，提高供电质量；在长距离输电线中合适的地点设置动态无功补偿还可以改善输电系统的稳定性，提高输电能力。
[2]从运行经验方面、经济性等各方面考虑，终端变电站一般采用分散式框架油浸电容器组。
1 容量选择110kV大沙变电站是广东江门市一个典型的终端变电站，终期安装3×50MVA主变压器；110kV出线4回、10kV出线30回。
基础数据如下：汇入汇总表可得需补偿的无功容量如下：（由于10kV充电功率很小，本表计算中可忽略不计）由上述计算表中，可在每台主变10kV母线侧装设3×6012kvar分散式电容器组，本期在负载率为100%时，需补偿的容量32.37Mvar，两台主变共投切2×3×6012kvar电容器组；在负载率为67%（n-1）时，需补偿的容量18.04Mvar，投切2×2×6012kvar电容器组；在负载率为33%（n-2）时，需补偿容量6.91Mvar，投切2×1×6012kvar电容器组，可满足需求。
远期在负载率为100%时，需补偿的容量48.66Mvar，两台主变共投切3×3×6012kvar电容器组；在负载率为67%（n-1）时，需补偿的容量27.16Mvar，投切3×2×6012kvar电容器组；在负载率为33%（n-2）时，需补偿容量10.47Mvar，投切2×1×6012kvar电容器组，可满足需求。
35kV~220kV变电站无功补偿装置设计技术规定学习笔记
35kV~220kV变电站无功补偿装置设计技术规定学习笔记5.0.3 SVC与STATCOM的区别:STATCOM较SVC电压稳定效果好、系统稳定和动态特性好、投资收益佳高压静止动态无功补偿装置SVC（Static Var Compensator）是一种静止无功补偿器。
静止无功补偿器是由晶闸管所控制投切电抗器和电容器组成，由于晶闸管对于控制信号反应极为迅速，而且通断次数也可以不受限制。
当电压变化时静止补偿器能快速、平滑地调节，以满足动态无功补偿的需要，同时还能做到分相补偿；对于三相不平衡负荷及冲击负荷有较强的适应性；但由于晶闸管控制对电抗器的投切过程中会产生高次谐波，为此需加装专门的滤波器。
目前，中国电网的建设和运行中长期存在的一个问题是无功补偿容量不足和配备不合理，特别是可调节的无功容量不足，快速响应的无功调节设备更少。
近年来，随着大功率非线性负荷的不断增加，电网的无功冲击和谐波污染呈不断上升的趋势，无功调节手段的缺乏使得母线电压随运行方式的改变而变化很大。
导致电网的线损增加，电压合格率降低。
此外，随着电网的发展，系统稳定性的问题也愈加重要。
动态无功补偿技术是一种提高电压稳定性的经济、有效的措施。
另外，静态无功补偿技术在风电场、冶金、电气化铁路，煤炭等工业领域的客观需求也很大。
在目前情况下，静止型动态无功补偿装置（SVC）对于解决各种负载所产生的无功冲击是很有效的。
使电网电压波动明显改善，功率因数明显提高，是一种技术含量高、经济效益显著的新型节能装置。
SVC如图接入系统中，电容器提供固定的容性无功Qc，补偿电抗器通过的电流决定了补偿电抗器输出的感性无功QTCR的大小，感性无功和容性无功相互抵消，只要能做到系统无功QN=Qv（系统所需）-Qc+QTCR=常数（或者0），则能够实现电网功率因数=常数，电压几乎不波动，关键是准确控制晶闸管的触发角。
得到所需要的流过补偿电抗器的电流。
晶闸管变流装置和控制系统能够实现这个功能。
高压并联电容器装置说明书
高压并联电容器装置说明书一．概述产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
型号、规格及外形尺寸装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。
GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。
DL/T 604 高压并联电容器装置订货技术条件常用的产品规格与柜体外形尺寸如表1~5所示。
装置的外形和基础的示意图分如图1、图2所示。
产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。
以单台电容额定电压11/3kV表格1 卧式-阻尼电抗后置单位：mm表格2 卧式-阻尼电抗前置单位：mm表格3 立式-阻尼电抗后置单位：mm表格4 卧式-铁芯电抗后置单位：mm表格5 立式-铁芯电抗后置单位：mm图1装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。
工作条件表6 稳态过电压×(In为电容器组额定电流)的电流下连续运行。
该电流系由、电容值偏差及高次谐波综合作用的结果。
2.技术性能依据标准装置技术性能符合DL/T604-1996《高压并联电容器装置订货技术条件》及其引用标准GB50227-95《并联电容器装置设计规范》等相关标准的规定要求。
330-500kV变电所无功补偿装置设计技术规定
330~500kV变电所无功补偿装置设计技术规定Technical regulation ror designing or reactive for 330~500kV substationsDL 5014-92主编部门：能源部东北电力设计院批准部门：中华人民共和国能源部施行日期：1993年10月1日第一章总则第1.0.1条本规定适用于330、500kV变电所内的330、500kV并联电抗器置，10～63kV并联电抗器和并联电容器装置，0.8～20kV静止补偿装置的新建程，扩建、改建工程可参照执行。
本规定不包括调相机。
第1.0.2条无功补偿装置的设计必须执行国家的技术经济政策，并应根据安装点的电网条件、谐波水平、自然环境、运行和检修要求等，合理地选择装置型式，容量，电压等级，接线方式，布置型式及控制、保护方式，做到安全可靠、技术经济理和运行检修方便。
第1.0.3条遵照本规定设计的无功补偿装置，尚应符合现行的国家和部的有关准、规范、规程和规定。
第二章系统要求第2.0.1条系统的无功补偿原则上应按就地分区分电压基本平衡，以保证系统枢纽点的电压在正常和事故后均能满足规定的要求。
第2.0.2条变电所内装设的高低压感性和容性无功设备的容量和型式，应根据力系统近远期调相、调压、电力系统稳定、电压质量标准、工频过电压和潜供电流方面的需要选择。
无功补偿装置应首先考虑采用投资省、损耗小、分组投切的并联电容器组和低压并联电抗器组。
由于系统稳定和满足电压质量标准而需装设静止补偿装置或调相机时，应通过技术经济综合比较确定。
第2.0.3条并联电容器组和低压并联电抗器组的补偿容量，宜分别为主变压器容量的30%以下。
无功补偿装置，应根据无功负荷增长和电网结构变化分期装设。
第2.0.4条并联电容器组和低压并联电抗器组的分组容量，应满足下列要求：一、分组装置在不同组合方式下投切时，不得引起高次谐波谐振和有危害的谐波放大；二、投切一组补偿设备所引起的变压器中压侧的母线电压变动值，不宜超过其额定电压的2.5%；三、应与断路器投切电容器组的能力相适应；四、不超过单台电容器的爆破容量和熔断器的耐爆能量。
DS-MSVC变电站动态无功补偿装置
氧化锌避雷器接成 Y 型接入线路，其中性点接地，以限制投切电容器组时所引起的操作过电压。 隔离开关既可以接成线路隔离又可以接成对地隔离，也可以两者兼有。
5、产品特点
提供连续可调的无功功率，与电容器组合可以提供正负连续可调的无功，从而可以更精密地控 制电压和无功，功率因数可以保持恒定，比如 0.96，并达到最好的电压合格率及最低的网损。
660×660 660×660 660×660 660×660 660×660 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1070×1070 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475 1475×1475
6 kV 级三相磁控电抗器技术参数：
无 7 倍以上
很小 大 0.8S 无
无
有
小 0～7 倍以上
小 大 40ms 无
无
有
产品型号 BKS-200/6.3
额定容量 （kVA）
200
额定电 额定电
压（kV） 流（A）
6.3
18.3
额定电 抗（Ω）
595.4
重量 （kg） 1850
外形尺寸 （长×宽×高 mm） 1580×1380×1560
91.6
119.1
6.3
110
99.2
6.3
137.5
79.4
6.3
165
66.2
6.3
183.3
59.5
6.3
229.1
47.6
6.3
275
110kV变电站并联无功补偿电容器组配置探究
110kV变电站并联无功补偿电容器组配置探究摘要：本文就目前电网大量而普遍使用的无功补偿装置——并联电容器补偿装置的配置接线、容量配置与电容器选型,结合已投运的一些无功补偿成套装置情况,通过对电网无功补偿的浅析,对110kV变电站10kV并联电容器的组成形式、接线构成、保护配置进行了简单的介绍,并且以110kV某变电站为例,从设计的角度对110kV变电站并联无功补偿配置进行选择与分析。
关键词：110kV；变电站；并联无功补偿；电容器组；配置无功平衡是保证电力系统电压质量稳定的前提基础，在电力系统中国，科学化的电压控制与无功补偿，既能能保证电压质量，还能在此基础上保障电力系统的安稳运行。
并联电容器是电网无功补偿的重要设备，根据不同负荷水平来确定电容器的投切，不但是保证电网稳定运行的重要技术手段，还可以达到减少网络损耗、消除过载和改善电压分布的效果。
变电站并联无功补偿装置，应按地区补偿无功负荷，就地补偿变压器无功损耗的原则进行配置，无功补偿设备应随负荷变化及时投切，此外电抗率、无功补偿容量和分组容量应合理确定，满足国家有关标准要求，广州电网中，并联电容器占整个无功补偿设备的90%以上，在网内占有十分重要的地位。
为此本文根据新的规范对110kV某变电站无功补偿装置的配置进行选择和分析。
一、并联电容补偿装置的接线并联电容补偿装置主接线方案的设计对其工程投资、调压效益、运行的灵活可靠、以及安装、维修等都有很大的影响。
在设计和选择方案时，务必综合考虑。
电容器组的主接线方式基本上有二种：星形和三角形，各又分为单星、双星和单三角、双三角。
国内在50年代和60年代大多采用三角形接线，70年代以后，由于电力系统的发展，电网容量的增大，星形接线开始采用。
我省电网在90年代中期以前，10kV、35kV系统多采用双星形接线，90年代后期至今多采用单星形接线。
110kV某变电站采用型号为TBB10-6000/500-AK的并联电容器组，图1为10kV电容器组接线图。
并联电容器装置设计规范 (条文说明)GB50227
并联电容器装置设计规范（条文说明）中华人民共和国国家标准并联电容器装置设计规范GB 50227—95条文说明主编单位：电力工业部西南电力设计院1 总则1.0.1 本条为制订本规范的目的。
本条强调并联电容器装置设计要贯彻国家的基本建设方针，体现我国的技术经济政策，技术上把安全可靠放在首位，在设计的技术经济综合指标上要体现技术先进，同时要为运行创造良好的条件。
1.0.2 本条规定了本规范的适用范围。
本规范的重点是对高压并联电容器装置设计技术要求作规定。
用户的低压无功补偿，基本上是选用制造厂生产的低压电容器柜而极少作装置的整体设计，因此，对低压并联电容器装置仅在电容器柜设备选型和安装设计方面作了必要的技术规定供遵循。
1.0.3 本条为并联电容器装置设计原则的共性要求。
工程设计要考虑各自的具体情况和当地实践经验，不能一概而论。
本规范的一些条文规定具有一定的灵活性，要正确理解，合理运用。
1.0.4 为使并联电容器装置的设备选型正确，达到运行可靠，本条强调设备选型要符合国家现行的产品技术标准的规定。
这些标准有《低电压并联电容器》、《高电压并联电容器》、《串联电抗器》、《集合式并联电容器》、《低压并联电容器装置》、《高压并联电容器装置》，以及《高压并联电容器技术条件》、《高压并联电容器用串联电抗器订货技术条件》、《高压并联电容器单台保护用熔断器订货技术条件》等行业标准。
1.0.5 本条明确了本规范与相关规范之间的关系。
本规范为高压并联电容器装置设计和低压电容器柜选型与安装设计的统一专业技术标准。
除个别内容在本规范中强调而外，凡在国家现行的标准中已有规定的内容，本规范不再重复。
2 术语、符号、代号本规范为新编国家标准，为执行条文规定时正确理解特定的名词术语的含义，列入了一些术语，以便查阅。
同时，将条文和附录中计算公式采用的符号和图例中的代号纳入本章集中列出。
条文和附录中计算公式的符号按本专业的特点和通用性制订。
变电站并联补偿电容器组的配置
变电站并联补偿电容器组的配置1前言为了减少电网中输送的无功功率，降低有功电量的损失，改善电压质量，供电企业普遍在变电站内安装并联补偿电容器组(以后简称电容器组)。
电容器组由电容器、串联电抗器、避雷器、断路器、放电线圈及相应的控制、保护、仪表装置组成。
目前，国内绝大部分电容器制造厂只生产电容器，其他设备均需外购，在成套设计成套供货方面尚有不足之处。
使用单位必须对电容器及配套设备进行选型。
由于各地的具体情况不同，在电容器组的设备选型、安装布置上差别很大，本文就此提出一些分析意见。
2电容器容量的选择电容器组容量的配置应使电网的无功功率实现分层分区平衡，各电压等级之间要尽量减少无功功率的交换。
由于电容器组在运行中的容量不是连续可调的，从减少电容器组的投切次数、提高功率因数的角度出发，希望电容器组在大部分时间内能正常投入运行而不发生过补偿。
通过对变电站负荷变化情况的分析，徐州地区变电站负荷率一般在70%～80%之间，一天当中约有2/3的时间负荷水平在平均负荷以上。
我们以变电站变压器低压侧全年无功电度量除以年运行时间求出年平均无功负荷，电容器组容量按照年平均无功负荷的90%选取。
实际运行时，由于电容器组额定电压一般为电网额定电压的1.1倍，而变电站低压母线电压一般控制在电网额定电压的1～1.07倍，电容器组实际容量要降低5.4%～17.4%，从而保证了电容器组在绝大部分时间内都能投入运行。
对于负荷季节性变化比较大的农村变电站和预计近期内负荷将有较大增长的变电站，电容器组容量可以适当增加，但要求电容器组必须能减容运行。
这一点对集合式与箱式电容器而言，要求具有中间容量抽头，组架式和半封闭式电容器组只要将熔断器去掉几只即可。
同时要求配有抑制谐波放大作用的串联电抗器有中间容量抽头，以保证电抗率不变。
增加电容器分组数有利于提高补偿效果，但是相应地要增加设备投资，所有35～110kV变电站内电容器组一般按照一台变压器配置一组。
