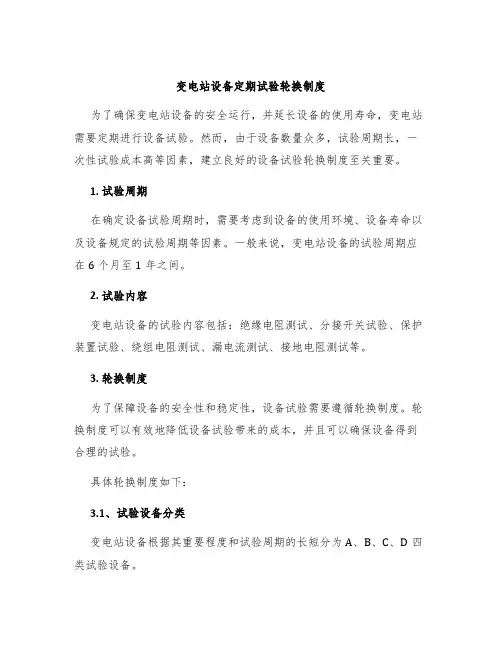

变电站设备定期试验轮换制度

变电站设备定期试验轮换制度

为确保公司各变电站的设备的正常运行，变电站内设备除应按有关规程由专业人员根据周期进行试验外，工作人员还应对有关设备进行定期的测试和试验，特制定变电站设备定期试验轮换制度。本制度规定了供电设备的定期、试验、切换、等管理内容和要求。

一、职责

天保电力公司供电部是变电站设备定期试验轮换制度管理的归口部门。

二、引用标准

《国家电网公司变电站设备定期试验轮换制度》

三、范围

本制度适用于天津天保电力有限公司所属变电站内所有一、二次设备，同时包括通风、消防等附属设备。

四、设备定期试验制度

1、总则

变电站设备的定期试验，应包括：

（1）自动装置、保护装置、信号装置的定期传动试验。

（2）变电站内所有供配电设备的有关各项定期试验。

（3）变电站内其它装置的定期试验等。

变电站新投运设备第二年应进行预防性试验，投运后正常运行供配电设备每三年进行一次预防性试验，时间安排在春季。投运前及大修后必须进行全项目交

接试验。

试验标准详见《供电设备交接和预防性试验标准》。

2、通信测试规定

（1）有人值班变电站应每日对变电站内中央信号系统进行试验，试验内容包括预告、事故音响及光字牌。集控站亦应每日对监控系统的音响报警进行试验。

（2）在有专用收发讯设备运行的变电站，运行人员每天应进行高频通道的对试工作。

（3）每次春季预防性试验过程中，保护装置传动试验完成后，进行远动通信测试。

3、蓄电池定期测试规定

（1）有人值班站的阀控密封铅酸蓄电池，每月普测一次电池的电压，每周测一次代表电池的电压。调度巡视人员每天巡视是注意各电池的电压值是否正常。

（2）无人值班站的阀控密封铅酸蓄电池，每月普测一次电池的电压。调度巡视人员每天巡视是注意各电池的电压值是否正常。

（3）代表电池应不少于整组电池个数的十分之一，选测的代表电池应相对固定，便于比较。

（4）各站蓄电池至少每年进行充放电试验一次。

4、站内用电系统测试规定

（1）变电站事故照明系统每月试验检查一次。

（2）电气设备的温、湿控装置空调每年应进行一次全面检查。

（3）对于变电站内的不经常运行的通风装置，每半年应进行一次投入运行试验。

5、防误闭锁装置的测试规定

每半年应对防误闭锁装置进行一次全面的核对，并检查锁具是否卡涩。

6、分接头开关测试规定

变电站内长期不调压或有一部分分接头位置长期不用的有载分接开关，有停电机会时，应在最高和最低分接间操作几个循环，试验后将分头调整到原运行位置。

7、备用站用变测试规定

变电站内的备用所用变（一次不带电）每年应进行一次启动试验，试验操作方法列入现场运行规程；长期不运行的所用变每年应带电运行一段时间。

8、漏保测试规定

变电站内的漏电保安器每月应进行一次试验。

五、设备定期轮换制度

1、备用变压器（备用相除外）与运行变压器应半年轮换运行一次。

2、一条母线上有多组无功补偿装置时，各组无功补偿装置的投切次数应尽量趋于平衡，以满足无功补偿装置的轮换运行要求。

3、因系统原因长期不投入运行的无功补偿装置，每季应在保证电压合格的情况下，投入一定时间，对设备状况进行试验。电容器应在负荷高峰时间段进行；电抗器应在负荷低谷时间段进行。

4、对变电站集中通风系统的备用风机与工作风机，应每季轮换运行一次，将具体轮换方法写入变电站现场运行规程。
