比较器放大器设计
电路中的运算放大器与比较器的原理与应用
电路中的运算放大器与比较器的原理与应用在电子领域中，运算放大器（Operational Amplifier，简称Op Amp）与比较器（Comparator）是两个非常重要的电子元件。
它们在电路设计与应用中起着至关重要的作用。
一、运算放大器的原理与应用运算放大器是一种具有差分放大功能的电子放大器。
它通常由多个晶体管以及与之相连的电阻、电容等元件组成。
运算放大器的输出信号是其输入信号的放大倍数。
1. 基本原理运算放大器的基本电路结构由一个差分放大器和一个输出级组成。
它有两个输入端，称为非反相输入端（+）和反相输入端（-），以及一个输出端。
其基本工作模式是将输入信号放大，并输出一个与输入信号有相关性的信号。
2. 应用领域运算放大器在电路设计中有广泛的应用，包括：（1）信号放大：将弱信号放大至适当的电平，以便进行后续处理；（2）滤波器设计：根据不同的频率要求，设计低通、高通、带通等类型的滤波器；（3）振荡器设计：用于产生高频信号的振荡器电路设计；（4）比例控制与调节：用于控制系统，在反馈环路中起到稳定系统的作用。
二、比较器的原理与应用比较器是一种电子元件，用于将两个输入进行比较，并输出一个相应的逻辑电平。
它通常由运算放大器、基准电压和一个阈值元件组成。
1. 基本原理比较器的基本原理是将两个输入信号进行比较，并输出一个高、低逻辑电平。
当一个输入信号高于另一个输入信号时，输出为高电平，反之输出为低电平。
2. 应用领域比较器在电子领域中应用广泛，包括：（1）开关控制：将比较器的输出连接到开关控制电路中，根据两个输入信号的大小关系来控制开关的开关与闭合；（2）模拟电压转数字信号：将模拟电压通过比较器进行比较，并将结果输出为数字信号，用于数字电路的处理；（3）电压检测与监测：将比较器连接到电压检测电路中，用于监测输入电压是否超过设定值。
总结起来，运算放大器和比较器是电子领域中非常常见的电子元件，它们在电路设计与应用中功不可没。
运算放大器作为比较器原理
运算放大器作为比较器原理运算放大器是一种电子元件，具有高增益和高输入阻抗的特点。
它可以将微弱的输入信号放大成为较大的输出信号，常用于信号处理电路中。
比较器是一种电路，用于将两个电压进行比较，并输出相应的逻辑信号。
它常用于电压比较、开关控制等应用中。
在一些特殊应用中，可以使用运算放大器作为比较器来实现电压比较的功能。
下面我们来详细介绍一下运算放大器在比较器中的原理。
我们需要了解运算放大器的基本结构。
运算放大器由一个差动输入级和一个差动输出级组成。
差动输入级由两个输入端和一个共模输入端组成，差动输出级由一个输出端和一个共模输出端组成。
运算放大器还具有一个反馈回路，可以调整放大倍数和输入阻抗。
在比较器中，我们将运算放大器的差动输入端连接到需要比较的两个电压信号，将差动输出端连接到输出负载。
当两个输入端的电压相等时，差动输出为零，输出负载上没有电压。
当其中一个输入端的电压高于另一个输入端时，差动输出为正，输出负载上出现正电压。
当其中一个输入端的电压低于另一个输入端时，差动输出为负，输出负载上出现负电压。
通过调整运算放大器的放大倍数和反馈回路，我们可以实现不同的比较功能。
例如，如果需要判断两个电压信号的大小关系，可以设置一个阈值电压，在差动输出超过阈值时输出逻辑高电平，否则输出逻辑低电平。
运算放大器作为比较器还可以实现窗口比较功能。
窗口比较是指判断一个电压信号是否在指定的范围内。
通过调整运算放大器的阈值电压和反馈回路，我们可以设置一个上限电压和一个下限电压，当输入信号超过上限或低于下限时，输出逻辑高电平，否则输出逻辑低电平。
在实际应用中，我们需要考虑运算放大器的性能参数和电源电压等因素。
运算放大器的增益、带宽、输入偏置电流等参数都会对比较器的性能产生影响。
此外，电源电压的稳定性和噪声等因素也需要考虑。
总结一下，运算放大器作为比较器的原理是通过调整运算放大器的放大倍数和反馈回路来实现电压比较功能。
通过设置阈值电压和反馈回路，我们可以实现不同的比较功能，如判断大小关系和窗口比较。
运算放大器作为比较器原理
运算放大器作为比较器原理运算放大器（Operational Amplifier，简称Op Amp）是一种高增益、直流耦合的电子放大器，具有反馈作用，被广泛应用于各种电子电路中。
其中一个常见的应用是作为比较器。
比较器是将输入信号与参考电平进行比较，并输出高电平或低电平的电路。
运算放大器作为比较器具有以下原理：1.输入偏置电压和输入短路电流在实际应用中，运算放大器输入端的电压和电流不为0，会存在输入偏置电压和输入短路电流。
偏置电压是指在输入端接通电压零时，输出电压并不为零的情况。
短路电流是指输入端短路时所产生的电流。
这些因素对于运算放大器作为比较器来说是关键的，因为它们影响了比较器输出的响应时间和精度。
在实际设计中，需要通过调整偏置电压和降低短路电流来减小这些不利影响。
2.开环增益和共模抑制比运算放大器的开环增益很高，通常达到100000或更高，这使得其在负反馈应用中非常有用。
然而，开环放大器不适合直接作为比较器使用，因为如果输入信号与参考电平非常接近，放大器会出现较大的误差。
这称为共模干扰。
为了减小共模干扰，运算放大器可以使用共模抑制比参数来调整输出电压。
共模抑制比表示放大器对共模信号的抑制程度。
3.比较器阈值和迟滞比较器阈值是指当输入信号超过或低于某个电压水平时，比较器会切换其输出状态。
阈值通常是以运算放大器输入电压的一部分来定义。
迟滞是指当比较器输出状态改变时，它需要一定的时间来稳定，以避免输出状态发生了错误的瞬态。
4.负载驱动能力和输出保护作为比较器，运算放大器需要具备一定的负载驱动能力，以保证输出电压的稳定性和可靠性。
运算放大器还需要具备输出保护功能，以保护电路免受过电压、过电流等异常情况的影响。
总之，运算放大器作为比较器的原理是基于其高增益、反馈控制和可调节的共模抑制比等特点。
在实际应用中，需要考虑诸多因素，例如输入偏置电压和短路电流、阈值和迟滞、负载驱动能力和保护等方面。
使用适当的运算放大器可以实现高性能、低功耗的比较器电路设计。
运算放大器用作比较器的技术要求
2/5
确保逻辑接口电平正确无误的另一种方法是使用AD8036 一类的箝位放大器。箝位放大器具有正负基准端子，当 放大器输出超过或低于正负电压限值时，其输出将被限 制在基准电压的30 mV之内。
+VL +VA
AD8036
LOGIC
–VA
–VL
图6
因此，如果将正负逻辑电源连接到基准输入(放大器电源 位于逻辑电源之外)，放大器输出将为逻辑提供安全的驱 动。
OP AMP
LOGIC
图3
06125-002
如果逻辑和运算放大器共用同一电源，轨到轨运算放大器 可成功驱动CMOS和TTL逻辑系列，但是，如果运算放大器 和逻辑采用不同电源，则需在两者之间另外设置接口电 路。注意，这种情况采用于采用±5 V电源的运算放大器， 必须用+5 V电源驱动逻辑；如果施加-5 V电源，则可能损 坏逻辑。
如前所述，当将运算放大器用作比较器时，受饱和影 响，其反应速度低于期望水平。正因为如此，要求通过 用作比较器的运算放大器来驱动发射极耦合逻辑(ECL)的 情况并不多见，因为这种逻辑用于要求最高逻辑速度的 应用。
+VA OP AMP
–VA
R1 R3
R2
图7
ECL LOGIC
–5.2V
但是，出于全面考虑，图7显示的是只用到R1、R2和R3三 个电阻的接口电路。选择这些电阻是为了达到以下目 的：当运算放大器输出达到正限值时，使ECL栅极输入 处的电平为-0.8 V；达到负限值时，则使其电压为-1.6 V。 R1、R2和R3的比率取决于这一要求；电阻的绝对值是在 速度和节能两个指标间作出的权衡。
INPUT
不难想像，在比较器应用中，这并不是个好消息。因此， 对于用作比较器的任何运算放大器来说，必须确保不存在 相位翻转(过去十年生产的多数运算放大器均采用这种设 计)，或者采用独特的系统设计方式，以使比较器输入永远 不接近可能产生反相现象的电压范围。
如何设计简单的比较器电路
如何设计简单的比较器电路比较器电路是一种用于将两个电压信号进行比较，并产生输出信号的电路。
在电子领域中，比较器电路被广泛应用于模拟信号处理、数字电路和自动控制系统等领域。
本文将介绍如何设计一种简单的比较器电路。
比较器电路的基本原理是将两个输入电压进行大小比较，并输出相应的电平信号。
比较器电路通常由一个差动放大器和一个输出级组成。
差动放大器负责将输入信号放大，而输出级则根据放大后的结果产生输出信号。
简单的比较器电路可以通过使用运算放大器来实现。
运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。
在比较器电路中，将运算放大器的非反相输入端连接到一个参考电压源，将反相输入端连接到一个待比较的信号源。
当待比较信号的电压高于参考电压时，运算放大器输出高电平；反之，输出低电平。
设计简单的比较器电路需要考虑以下几个要点：1. 选择合适的运算放大器：根据实际需求选择适合的运算放大器。
常用的运算放大器有LM741、TL082等。
需要考虑供电电压范围、增益、带宽等参数。
2. 设置参考电压：参考电压确定了比较器的阈值。
可以使用电位器或分压电路来设置参考电压，使其可以根据需要进行调节。
3. 输入信号处理：待比较信号需要经过一定的预处理，以适应比较器的输入范围。
例如，使用电阻分压将待比较信号的幅值缩小，以确保输入电压不会超过运算放大器的工作范围。
4. 输出信号驱动：比较器的输出信号通常需要驱动其他电路或设备。
在设计中，需要确定输出信号的逻辑电平（高电平或低电平），并选择合适的输出级来实现电平转换和放大。
5. 考虑噪声和漂移：比较器电路在实际应用中需要考虑噪声和漂移的影响。
可以通过添加滤波电路和使用稳定性较好的元件来减小这些影响。
总结起来，设计简单的比较器电路需要选择合适的运算放大器、设置参考电压、预处理输入信号、考虑输出信号驱动和处理噪声漂移等因素。
合理地设计比较器电路可以使其在各种应用场合中正常工作，并满足特定的电压比较需求。

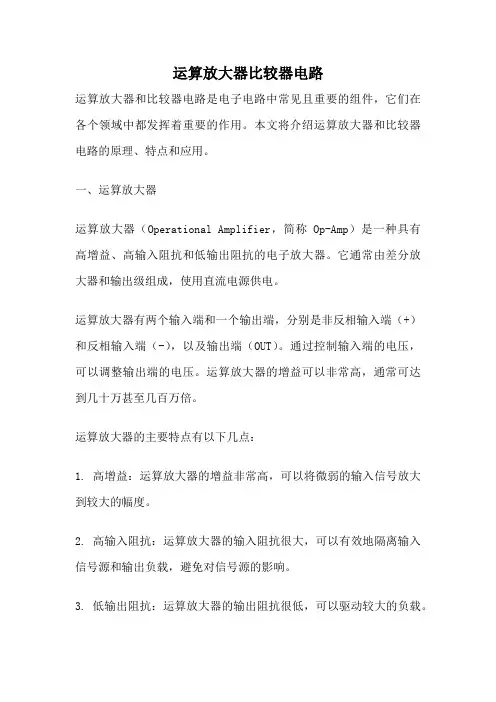

运算放大器比较器电路
运算放大器比较器电路运算放大器和比较器电路是电子电路中常见且重要的组件，它们在各个领域中都发挥着重要的作用。
本文将介绍运算放大器和比较器电路的原理、特点和应用。
一、运算放大器运算放大器（Operational Amplifier，简称Op-Amp）是一种具有高增益、高输入阻抗和低输出阻抗的电子放大器。
它通常由差分放大器和输出级组成，使用直流电源供电。
运算放大器有两个输入端和一个输出端，分别是非反相输入端（+）和反相输入端（-），以及输出端（OUT）。
通过控制输入端的电压，可以调整输出端的电压。
运算放大器的增益可以非常高，通常可达到几十万甚至几百万倍。
运算放大器的主要特点有以下几点：1. 高增益：运算放大器的增益非常高，可以将微弱的输入信号放大到较大的幅度。
2. 高输入阻抗：运算放大器的输入阻抗很大，可以有效地隔离输入信号源和输出负载，避免对信号源的影响。
3. 低输出阻抗：运算放大器的输出阻抗很低，可以驱动较大的负载。
4. 可以实现各种数学运算：由于运算放大器的高增益和线性特性，可以实现加法、减法、乘法、除法、积分、微分等各种数学运算。
运算放大器广泛应用于模拟电路和信号处理领域。
例如，在放大器电路中，运算放大器可以用作放大电路的核心部件，将小信号放大到适合后续处理的幅度。
在滤波器电路中，运算放大器可以实现各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。
此外，运算放大器还可以用于比较器、振荡器、多谐振荡器等电路的设计。
二、比较器电路比较器电路是一种将两个电压进行比较的电路。
它由一个或多个运算放大器组成，具有输入电压和输出电压之间的比较关系。
比较器电路的基本原理是：当输入电压大于参考电压时，输出高电平（通常为正电压）；当输入电压小于参考电压时，输出低电平（通常为零电压或负电压）。
比较器电路的输出信号通常是开关型的，能够很好地实现数字信号的处理。
比较器电路的特点有以下几点：1. 高增益：比较器电路通常采用运算放大器作为核心部件，具有高增益特性，能够将微小的输入差异转化为明显的输出差异。
cmos运算放大器和比较器的设计及应用
cmos运算放大器和比较器的设计及应用CMOS运算放大器和比较器是集成电路中常见的两种功能模块，它们在电子设备中的应用非常广泛。
本文将介绍CMOS运算放大器和比较器的设计原理和应用。
我们先来了解一下CMOS运算放大器。
CMOS运算放大器是一种基于互补金属氧化物半导体（CMOS）技术的放大器，它采用了互补对称的MOS管结构，具有低功耗、高增益、高输入阻抗和良好的共模抑制能力等优点。
CMOS运算放大器通常由差分放大电路和输出级组成。
差分放大电路是CMOS运算放大器的核心部分，它由两个互补对称的差分对（Differential Pair）和负反馈电路组成。
差分放大电路的输入信号通过差分对进行放大，然后经过负反馈电路进行稳定和控制。
通过调整差分对的工作电流和电压偏置，可以实现不同的放大倍数和频率响应。
CMOS运算放大器的应用非常广泛，主要包括模拟信号放大、滤波器设计、电压比较器、ADC/DAC等。
在模拟信号放大方面，CMOS运算放大器可以用于音频放大器、视频放大器、传感器信号放大等。
在滤波器设计方面，CMOS运算放大器可以用于实现低通滤波器、高通滤波器、带通滤波器等。
在电压比较器方面，CMOS 运算放大器可以用于比较两个电压大小并输出高低电平信号。
在ADC/DAC方面，CMOS运算放大器可以用于模拟信号的采样和转换。
接下来，我们来了解一下CMOS比较器。
CMOS比较器是一种用于比较两个电压大小的电路，它的输出是一个数字信号，表示两个输入信号的大小关系。
CMOS比较器通常由差分放大电路和输出级组成。
差分放大电路是CMOS比较器的核心部分，它由两个互补对和负反馈电路组成。
差分放大电路的输入信号通过差分对进行放大，然后经过负反馈电路进行稳定和控制。
通过调整差分对的工作电流和电压偏置，可以实现不同的比较阈值和响应时间。
CMOS比较器的应用非常广泛，主要包括电压比较、模拟信号判别、开关控制等。
在电压比较方面，CMOS比较器可以用于比较两个电压的大小并输出高低电平信号。
几种运算放大器比较器及电路的简单分析
几种运算放大器比较器及电路的简单分析运算放大器和比较器是两种常见的电子元件，它们在电路中具有不同的功能。
本文将对这两种电子元件进行简单的分析和比较。
一、运算放大器运算放大器是一种用于放大电压信号的电子设备。
它具有高放大倍数和低失真的特点，常被用于放大微弱的输入信号。
运算放大器一般由多级放大电路组成，其中包括差动输入级、差动放大级、共射放大级和输出级。
运算放大器具有以下几个特点：1.高放大倍数：运算放大器通常具有很高的开环放大倍数，可以放大微小的输入信号。
2.低失真：运算放大器的差分输入电阻和输入容量很低，从而减小了输入信号的失真。
3.稳定性好：运算放大器具有很好的直流稳定性和交流稳定性，使其能够在不同的负载条件下稳定工作。
4.大信号驱动能力：运算放大器能够输出较大的电流和电压，可以驱动各种负载。
5.可调增益：运算放大器通常具有可调的增益，可以通过调节电阻、电容或反馈电阻等元件来改变放大倍数。
运算放大器常被应用于放大、滤波、积分、微分和开关等电路中，常见的应用有示波器、滤波器和反馈电路等。
二、比较器比较器是一种用于比较两个电压的电子元件。
它具有高增益和快速响应的特点，常被用于判断输入信号的大小关系。
比较器通常由不同类型的放大电路和判决电路组成，常见的比较器有有限增益比较器、开环比较器和比率比较器等。
比较器具有以下几个特点：1.高增益：比较器通常具有很高的增益，可以放大微小的输入差异。
2.快速响应：比较器的响应时间很短，可以快速判断输入信号的大小关系。
3.可调阈值：比较器可以通过调节电阻、电容或反馈电阻等元件，改变阈值的位置。
4.高输入阻抗：比较器的输入阻抗很高，可以减小输入电路对比较器的影响。
比较器常被应用于开关、报警、触发器和AD转换等电路中，常见的应用有电压比较器、窗口比较器等。
三、运算放大器与比较器的比较虽然运算放大器和比较器都是电路中常用的电子元件，但它们在功能和特性上有一些不同之处。
1.功能：运算放大器的主要功能是放大信号，而比较器的主要功能是比较电压。
运算放大器基础：比较器电路
于检测电压何时上升超过某个点。
在电子电路设计中经常使用比较两个电压并根据两个电压的比较提供数字输出的电路。
对于比较器电路，需要一个高增益放大器，这样即使输入端的微小变化也会导致输出电平牢固切换。
运算放大器用于许多电子电路设计，但特定的比较器芯片可提供更好的性能。
1.比较器应用比较器电路在电子电路设计中有很多用途。
通常需要能够检测到某个电压并根据检测到的电压切换电路。
一个例子可以用于温度检测电路。
这可能会产生取决于温度的可变电压。
当温度低于给定点时，可能需要打开加热，这可以通过使用比较器来检测与温度成比例的电压何时降至某个值以下来实现。
对于这些和许多其他用途，可以使用称为比较器的电路。
2.什么是比较器？顾名思义，比较器意味着这些电子元件和电路用于比较两个电压。
当一个高于另一个时，比较器电路输出处于一种状态，当输入条件相反时，比较器输出切换到另一种状态。
比较器基本部件包括一个具有差分输入的高增益放大器- 一个反相输入和一个同相输入。
在工作方面，比较器根据输入状态在高电平和低电平之间切换。
如果同相输入高于反相输入，则输出为高电平。
如果同相输入低于反相输入，则输出为高电平。
比较器工作摘要3.比较器和运算放大器虽然使用运算放大器作为比较器很容易，特别是当包含多个运算放大器的芯片有一个备用运算放大器时，可能很容易使用。
但是，采用这种方法并不总是可取的。
运算放大器可能无法始终正常工作，或者可能无法提供最佳性能。
也就是说，当应用要求不高时，使用这些电子元件总是很诱人，因为它们可能已经可用。
比较器芯片和运算放大器的性能在许多方面有很大不同：运算放大器闩锁：在某些情况下，特别是当运算放大器被强力驱动时，它可能会闩锁，即即使输入发生变化，输出也保持不变。
比较器设计为在此模式下工作，切勿闩锁。
这是使用比较器而不是运算放大器可能具有明显优势的一个关键领域。
开环操作：运算放大器设计为在闭环模式下使用，其电路针对此类场景进行了优化。
运算放大器设计.ppt
40~8 仪表放 3.05
5
大器
8PDIP 精密,
0
50
0.5
12 0
5
8
9
0. 7
4. 5
36
/40~8
低功耗 USD 仪表放 4.95
5
大器
0.0 02
50+ 500/ G
5+2 0/G
12 0
5
8
9
PDIP- 精密低
0. ± ±2. 8/-
功耗仪 USD
7 18 25
40~8 表放大 3.05
7、低噪声运放电路 噪声模型
手册已知OP的宽带噪声输入电压密度 ER R/8(nV/ Hz)
输入电流噪声密度
En(nV/ Hz)
给定电阻阻值。
计算按照上述方式的噪声电压
计算方法：1)找到EN
ENT ENEI ER 222
2）计算噪声电流在电阻上的 噪声电压EI=INxR
3)计算电阻热噪声 E n
4 .2 n V /
Hz
1K R1 // R 2
1n V / 4nV
Hz
/
Hz
VOUT
E NT G N
1 3
V RM S
BW
4 .2 1 0 1
1000 H z
No Image
PDIP8/40~8 5
单电源, 微功耗, 仪表运 算放大 器
USD 2.10
0.0 02
250
3
83 25
பைடு நூலகம்
35
160
0. ± ±1. 18 18 35
PDIP8/40~8 5
微功耗 仪表放 大器
USD 1.40
几种运算放大器(比较器)及经典电路的简单分析
运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所斩获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。
电路基础原理理解电路中的放大器与比较器
电路基础原理理解电路中的放大器与比较器电路作为电子技术的基础，贯穿于各个领域，而放大器和比较器则是电路中至关重要的两个元件。
本文将介绍放大器和比较器的基本原理和应用。
一、放大器的原理及应用放大器是一种能够放大信号的电路，其基本原理是利用电子元器件对电流和电压的控制来实现信号的放大。
放大器主要分为电压放大器和功率放大器两种类型。
电压放大器是指能够将输入信号的电压进行放大的电路。
最常见的电压放大器是放大输入电压的大小，从而使信号能够被更容易地观测和处理。
电压放大器在许多电子设备中广泛应用，如音频放大器、放大器前级等。
功率放大器是指能够将输入信号的功率进行放大的电路。
功率放大器可以将信号扩大至足够大的程度，以驱动负载进行功率传输。
功率放大器在高保真音响系统、无线电频段发射器等领域有着重要的应用。
除了常见的电压放大器和功率放大器，还有一类特殊的放大器，即运算放大器。
运算放大器可以在电路中实现多种功能，如放大、滤波、积分等。
其重要性在于其在模拟电路中常用于构造各种运算电路。
二、比较器的原理及应用比较器是一种能够将两个信号进行比较的电路。
其基本原理是利用电子元器件对输入信号进行放大，并通过比较输出来决定输入信号之间的差异。
比较器主要应用于判别性电路和触发电路，常见的比较器有差分比较器和单端比较器。
差分比较器是通过将两个输入信号相减，然后进行放大并进行比较，输出相应的比较结果。
差分比较器在模拟电路中常用于实现信号的比较、切换和控制。
单端比较器是将一个输入信号与参考电平进行比较，输出相应的比较结果。
单端比较器广泛应用于电压检测、电流检测和数字信号处理等领域。
此外，比较器还可以与其他电路结合，用于实现复杂的逻辑运算和电路控制功能。
比如与门、或门、非门等逻辑门电路都是通过比较器的组合来实现的。
三、放大器与比较器的应用案例放大器和比较器作为电路中重要的元件，在实际应用中有着广泛的使用。
以音频放大器为例，当我们通过手机或电脑播放音乐时，音频信号需要经过放大器进行放大，才能够驱动扬声器发出声音。
放大器和比较器的区别
放大器和比较器的区别
1.放大器与比较器的主要区别是闭环特性
放大器大都工作在闭环状态,所以要求闭环后不能自激.而比较器大都工作在开环状态更追求速度.对于频率比较低的情况放大器完全可以代替比较器(要主意输出电平),反过来比较器大部分情况不能当作放大器使用.
因为比较器为了提高速度进行优化,这种优化却减小了闭环稳定的范围.而运放专为闭环稳定范围进行优化,故降低了速度.所以相同价位档次的比较器和放大器最好是各司其责.如同放大器可以用作比较器一样,也不能排除比较器也可以用作放大器.但是你为了让它闭环稳定所付出的代价可能超过加一个放大器!
换言之,看一个运放是当作比较器还是放大器就是看电路的负反馈深度.所以,浅闭环的比较器有可能工作在放大器状态并不自激.但是一定要作大量的试验,以保证在产品的所有工作状态下都稳定!这时候你就要成本/风险仔细核算一下了.
2.算放大器和比较器如出一辙，简单的讲，比较器就是运放的开环应用，但比较器的设计是针对电压门限比较而用的，要求的比较门限精确，比较后的输出边沿上升或下降时间要短，输出符合TTL/CMOS电平/或OC等，不
要求中间环节的准确度，同时驱动能力也不一样。
一般情况：用运放做比较器，多数达不到满幅输出，或比较后的边沿时间过长，因此设计中少用运放做比较器为佳。
运算放大器比较器电路
运算放大器比较器电路运算放大器（operational amplifier）是一种广泛应用于电子电路中的集成电路元件，它具有高增益、高输入阻抗和低输出阻抗的特点。
运算放大器通常由多个晶体管和电阻器等被集成到一个芯片内，形成了一个高度集成的电路，常用于放大信号、滤波、积分、微分等各种运算。
与运算放大器相对应的是比较器（comparator），比较器是一种电子元件，用于比较两个电压信号的大小关系，并产生输出信号表示比较结果。
比较器的输出通常是一个开关信号，表示两个输入信号哪个更大或者是否相等。
运算放大器和比较器在电路中常常被使用到，它们可以单独使用，也可以组合在一起使用。
下面将分别介绍运算放大器和比较器的原理和应用。
首先来看运算放大器。
运算放大器的核心是一个差分放大器，它由两个输入端和一个输出端组成。
差分放大器可以放大输入信号的差值，并产生一个放大后的差值输出。
运算放大器通过反馈电路将一部分输出信号再返回到输入端，实现放大倍数的调节和增益的稳定。
运算放大器的输入阻抗非常高，输出阻抗非常低，可以将输入信号从外部电路隔离开来，避免对外部电路产生影响。
运算放大器的应用非常广泛。
它可以作为信号放大器使用，将微弱的信号放大到可以被后续电路处理的范围。
它还可以作为滤波器使用，通过调节反馈电路的参数实现对不同频率信号的滤波。
此外，运算放大器还可以实现积分、微分等数学运算，用于信号处理和控制系统中。
接下来我们来介绍比较器。
比较器的基本原理是将两个输入信号进行比较，并生成一个输出信号表示比较结果。
当其中一个输入信号大于另一个输入信号时，输出信号为高电平；反之，输出信号为低电平。
比较器的输出通常是一个开关信号，可以用于触发其他电路或控制器的工作。
比较器的应用也非常广泛。
比如在模拟电子电路中，比较器可以用于电压检测、电平转换和信号判断等。
在数字电子电路中，比较器可以用于数字信号的比较和判断，如ADC（模数转换器）中的比较电路。
数字电路比较器设计
数字电路比较器设计数字电路比较器（Comparator）是一种常用的电子元件，用于对输入信号进行比较，并输出对应的逻辑值。
比较器设计的目标是实现高速、精确的比较操作。
本文将详细介绍数字电路比较器的基本原理和设计方法。
一、比较器工作原理比较器的基本工作原理是将两个输入信号进行比较，并根据比较结果输出逻辑高或逻辑低。
一般情况下，比较器有两个输入端（称为非反相输入端和反相输入端）和一个输出端。
在比较器中，当非反相输入端的电压大于反相输入端时，输出逻辑高电平；反之，输出逻辑低电平。
比较器一般使用差分放大器结构，通过将输入信号与一个参考电压进行比较，从而确定输出的逻辑电平。
二、比较器设计步骤（以下步骤仅供参考，实际设计可能因具体需求而有所差异）1. 确定比较器的输入电压范围：根据实际应用需求，确定比较器的输入电压范围。
例如，如果需要将模拟信号转换为逻辑电平进行数字处理，那么输入电压范围需要满足模拟信号的幅值范围。
2. 选择比较器的类型：根据实际应用需求，选择适用的比较器类型。
常见的比较器类型包括高速比较器、低功耗比较器、精密比较器等。
不同类型的比较器具有不同的特性和适用场景。
3. 设计差分放大器：差分放大器是比较器的核心部分，用于将输入信号与参考电压进行比较。
根据实际需求，在设计中确定差分放大器的放大倍数、增益以及输入和输出电阻等参数。
4. 设计输出级：根据比较器的输出逻辑电平要求，设计合适的输出电路。
常见的输出电路包括电压跟随器、数字电平转换电路等。
5. 进行仿真和验证：使用电路仿真工具对设计的比较器进行仿真和验证，确保其在各种工作条件下都能正常工作。
可以对输入信号进行多组测试，观察输出结果是否符合预期。
6. 进行实际布局和制造：根据仿真结果，进行实际电路的布局和制造。
在布局过程中，需要考虑电路的抗干扰性能、信号完整性等因素。
三、比较器的应用数字电路比较器在各种电子设备中都有广泛的应用。
以下是比较器的几个常见应用场景：1. A/D转换器：比较器用于将模拟信号转换为数字信号，被广泛应用于A/D转换器中。
运算放大器的参数选型与应用
运算放大器的参数选型与应用一、运算放大器的参数1.基本参数：（1）增益（A）：运算放大器的放大能力，通常以电压增益或电流增益表示。
（2）输入阻抗（Rin）：运算放大器对输入信号源的接收能力，一般较高，以保持输入信号源的电路完整性。
（3）输出阻抗（Rout）：运算放大器提供给负载的输出能力，一般较低，以最大限度地传递放大的信号。
（4）带宽（B）：运算放大器能够放大信号的频率范围。
（5）共模抑制比（CMRR）：运算放大器对共模信号的抑制能力。
2.典型参数：（1）输入偏置电压（Vio）：运算放大器非平衡输入端的直流电压差异。
（2）输入偏置电流（Iio）：运算放大器非平衡输入端的直流电流差异。
（3）输入偏置电流温漂（Iio TC）：运算放大器输入偏置电流随温度变化的程度。
（4）输入失调电压（Vos）：漏电流通过输出端电阻引起的电压差。
（5）输出失调电压（Vos）：输出电压与期望输出电压之间的差异。
二、运算放大器的选型1.输入信号要求：根据要放大的信号类型，确定所需的运算放大器是单电源还是双电源，是直流耦合还是交流耦合。
2.增益和带宽需求：根据系统设计的需求，选择具有足够放大增益和带宽的运算放大器。
3.供电电源需求：选择适合实际供电电源范围的运算放大器。
4.共模抑制比要求：根据具体应用的共模干扰程度确定所需的共模抑制比。
5.工作温度和封装要求：根据实际工作温度和应用环境，选择适合的运算放大器封装。
三、运算放大器的应用1.模拟电路放大：2.滤波器设计：3.比较器设计：4.阻容电路设计：5.仪器放大器设计：总结：运算放大器作为一种重要的电子元件，具有广泛的应用领域。
在使用运算放大器时，需要根据具体应用的需求来选择合适的运算放大器型号，并根据参数来进行电路设计和调试。
运算放大器的应用非常灵活，可以用于模拟电路放大、滤波器设计、比较器设计、阻容电路设计和仪器放大器设计等。
运算放大器比较器电路
运算放大器比较器电路运算放大器和比较器是电子电路中常见的两种重要的模块。
它们在各种应用中起着至关重要的作用。
本文将介绍运算放大器和比较器的原理、特点以及应用。
一、运算放大器：运算放大器（Operational Amplifier，简称OP-AMP）是一种具有差分输入和高增益的电路。
它由多个晶体管和电阻器组成，主要用于信号放大、滤波、求和、积分等各种运算。
运算放大器通常有两个输入端（一个非反向输入端和一个反向输入端）和一个输出端。
其特点是具有高输入阻抗、低输出阻抗和大开环增益。
运算放大器的工作原理可以简单地描述为：当两个输入端的电压不相等时，运算放大器会将输入电压的差值放大到输出端。
当两个输入端的电压相等时，输出电压为零。
运算放大器的输出电压与输入电压的差值之间的关系由放大倍数决定。
运算放大器的应用非常广泛。
它可以用于模拟计算机、传感器信号放大、音频放大等领域。
在模拟计算机中，运算放大器被用作模拟运算单元；在传感器信号放大中，运算放大器可以将微弱的传感器信号放大到合适的范围，以便进行后续处理；在音频放大中，运算放大器可以将低功率的音频信号放大到足够的功率，以驱动扬声器。
二、比较器：比较器是一种电路，用于比较两个输入电压的大小，并产生相应的输出信号。
比较器通常有两个输入端（一个非反向输入端和一个反向输入端）和一个输出端。
其输出信号通常为高电平或低电平，用于表示输入电压的大小关系。
比较器的工作原理可以简单地描述为：当非反向输入端的电压高于反向输入端的电压时，输出信号为高电平；当非反向输入端的电压低于反向输入端的电压时，输出信号为低电平。
比较器的输出信号与输入电压的大小关系由比较电压决定。
比较器常用于模拟信号的比较、电压判别等领域。
在模拟信号的比较中，比较器可以判断两个模拟信号的大小关系；在电压判别中，比较器可以将输入电压与参考电压进行比较，以判断输入电压是否满足特定条件。
三、运算放大器和比较器的区别：尽管运算放大器和比较器在一些方面具有相似之处，但它们在功能和应用上有着明显的区别。
如何设计和调试电子电路中的比较器
如何设计和调试电子电路中的比较器在电子电路设计中，比较器是一种常用的设备，用于比较两个电压信号的大小，并输出相应的逻辑信号。
比较器常用于模拟电路和数字电路中，可以实现电压的比较、开关控制、电平转换等功能。
本文将介绍如何设计和调试电子电路中的比较器，并提供一些实用的技巧和注意事项。
一、比较器的基本原理比较器是一种基于比较两个输入电压的大小来产生相应输出信号的电路。
其基本原理是利用比较器内部的放大器对输入信号进行放大，并与一个参考电压进行比较。
根据比较结果，输出信号通常为高电平或低电平，表示输入信号的大小关系。
二、比较器的设计步骤1. 确定输入电压范围：根据实际应用需求，确定比较器的输入电压范围。
这个范围应该考虑到所需比较的电压信号的最小值和最大值。
2. 选择比较器类型：根据应用的要求和输入电压范围，选择适合的比较器类型。
常见的比较器类型包括开关比较器、比例比较器、窗口比较器等。
3. 确定参考电压：根据比较器的输入电压范围，选择合适的参考电压。
参考电压可以是固定值的电压源，也可以是可调的电位器。
4. 设置阈值电压：根据需要，设置比较器的阈值电压。
阈值电压决定了比较器输出信号在输入信号达到一定阈值时改变。
5. 考虑输入阻抗和输出负载：比较器的输入阻抗应该尽可能高，以避免对被测电路产生干扰。
同时，要考虑比较器的输出负载能力，确保可以驱动所需的负载。
6. 添加滞回：根据实际需要，可以在比较器中添加滞回功能，使得输出信号在输入信号大小变化时不会频繁切换。
三、比较器的调试技巧1. 检查电源电压：比较器的正常工作需要稳定的电源电压。
在调试时，要确保电源电压合适，并检查是否存在电压波动等问题。
2. 观察输出波形：使用示波器观察比较器的输出波形，确保输出信号符合设计要求。
同时，也要注意观察是否存在幅度失真、抖动、震荡等问题。
3. 调整参考电压：根据需要，可调整参考电压的大小，观察比较器输出信号的变化。
确保输出信号能够在预定的阈值电压下切换。
运算放大器电路比较器和正反馈比较器-EEFOCUS
运算放大器电路 比较器和正反馈比较器：开环结构如图1的电路所示，基本比较器电路是一个开环运算放大电路。
开环增益A 是运算放大器的一个重要特征，我们假定输出电压的两个极值为V 0V DD 和V EE ，输出电压可以表达为0(V A V V )+−=− (1.1)这里V 和V 分别代表同相端和反相端电压。
+−图1 基本同相比较器如图1中的电路，，。
当in V V +=ref V V −=0ref V =，对于的电压传输特性如图2所示。
0V in V图2 同相比较器的电压转换特性当，in V v >δ+0DD V V =；当，in V v <δ-0EE V V =。
v δ+和的值和开环增益v δ-A 的倒数成比例关系。
DDV v A =δ+ EE Vv A=δ+(1.2)运放线性区的范围为：，超出这个范围，运放工作在饱和区。
in v V v <<δ-δ+对于一个A 200000=、、10DD V V =10EE V V =−的实际运放，是一个非常小的电压。
因此，运放很容易就趋向饱和。
50v +−=δ+,-uV当，对于的电压传输特性如图3所示。
ref V 0>0V inV图3 参考电压不为零时的同相比较器的电压传输特性这里特性曲线向右移动，运放工作在线性段时的范围和以前一样，饱和电压还是ref V in V DD V 和。
EE V由于A 的值很大，电压范围[很小，假定开环增益为无限大，则不存在线性区。
图3的传输特性将变成图4所示，从图中我们能看到当电压在从一个饱和区域到另一个饱和区的跳变。
]v v δ-δ+，ref V图4 理想比较器如图5所示，比较器也可以采用反相输入的形式，输入电压接在同相端，参考电压接在反相端。
图5 反相比较器由于，相应的电压转换特性曲线如图6所示。
0(ref in V A V V =−)图6另外一种反相比较器的结构和它的电压转换特性如图7(所示。
比较器与误差放大器内部结构
比较器与误差放大器内部结构
比较器和误差放大器的内部结构存在显著差异，主要表现在输出电路和反馈环路方面。
比较器的输出电路通常采用集电极开路（OC）输出，方便多路并联，输出的是开关信号。
当同相端电压（V+）低于反相端电压（V-）时，输出晶体管导通，输出接地低电平；当同相端电压高于反相端时，输出晶体管截止，通过上拉电阻的电源输出高电平。
比较器主要用于信号电压比较，具有高速开关的特性，有比运算放大器更快的转换速率和更短的延时。
误差放大器是闭环系统的一部分，其输出有回路到输入，形成反馈环路。
根据接到输入的哪个输入端，判断是正反馈还是负反馈。
接到同相端（+）的是正反馈，负端（-）是负反馈。
引入正反馈，系统可能震荡，适当加入可以产生迟滞（回差）。
放大器一般引入负反馈，可得到固定的放大倍数。
综上，比较器和误差放大器的内部结构差异主要表现在输出电路和反馈环路方面。
比较器主要用于信号电压比较，具有高速开关的特性；而误差放大器则是闭环系统的一部分，用于产生稳定的放大倍数。
如需了解更多信息，建议查阅相关书籍或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、 正向过零比较器如图1
上为电路，下为输入输出特性。
根据电路要能画出来特性， 根据特性要能画出来电路。
2、正向任意比较器见图2。
要求同上。
图1
图2 比较器的基本特点：
工作在开环或正反馈状态。
开关特性：因开环增益很大，比较器的输出只有高电平和低电平两个稳定状态。
非线性：因大幅度工作，输出和输入不成线性关系。
3、反向滞回比较器
其中om V -=－V om 通理om V +
由于这里基准电压VREF 是任意的，所以比较器传输特性的一般状态为
4、同向滞回比较器
滞回比较器电路图 特性
1REF 2T om 1212
'RV R V V R R R R -
=+++1REF 2T
om 1212RV R V V R R R R +=++
+
还有就是已经提过的窗口比较器
设计比较器就是根据特性设计电路。
你需要根据题意画出特性；判断是属于上述哪种；画出
电路；根据V T 、om V +、om V -
等公式，先设计其中一个电阻为1k Ω，然后计算出其他电阻即可。
怎样设计放大器，比如，要求放大倍数为11，信号中频率成分最高为100KHZ ，最大不失真输出幅度为1V ，应该怎么做？如果放大倍数为负值又应怎样？
放大倍数为11，显然要用同相比例放大器。
放大倍数
A vf = V o /V i =1+(R f /R 1)
先设计其中一个电阻为1k Ω，然后计算出其他电阻即可。
信号中频率成分最高为100KHZ ，
说明是低频放大器。
运放选择μA741或OP07即可。
最大不失真输出幅度为1V
运放电源选用±10v 即可。
如果放大倍数为负值又应怎样？
选反相比例放大器即可，余同上。
