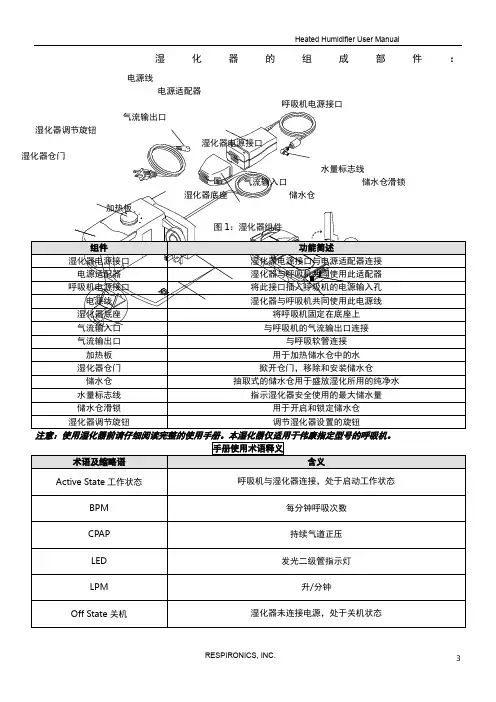

湿化器的组成部件：
图1：湿化器组件
注意：使用湿化器前请仔细阅读完整的使用手册。

本湿化器仅适用于伟康指定型号的呼吸机。

二湿化器的安装
提示：将湿化器与呼吸机连接使用前请仔细阅读呼吸机使用手册。

1．如何将湿化器与呼吸机连接
当使用湿化器的时候，请将呼吸管路连接到湿化器的气流输出口。

如果呼吸机上安装了“气流输出口附件”，请务必将其取下，然后再把呼吸机与湿化器连接在一起。

如何取下气流输出口附件：
1，将拇指置于气流输出口附件底部，食指置于气流输出孔。

拇指轻轻按下附件底部的卡口，然后小心地将其取下。

请参见下图：
图2：移除“气流输出口附件”
2．将呼吸机置于湿化器底座，将主机的气流输出口与湿化器的气流输入口良好对接，同时把湿化器底座上的卡锁嵌入主机底部的卡孔，确保湿化器和呼吸机稳固的连接。

图3：连接呼吸机和湿化器
日常使用注意事项：
1．放置湿化器的注意事项
将湿化器水平放置在低于病人头部，稳固平坦的窗头柜或其他防滑平面上。

提示：请不要把湿化器置于电器或者其他需要防水的设备上。

警告！将注入水的储水仓安装入湿化器之前，请不要打开湿化器的电源！
湿化器使用后请关掉电源，冷却大约15分钟后再取出储水仓。

湿化器使用后未经冷却直接接触储水仓或者加热板可能引起皮肤灼伤。

2．如何取出储水仓
掀开湿化器仓门，将储水仓从湿化器中拉出。

图4：取出储水仓
3．如何给储水仓注水
用清水冲洗储水仓后，将纯净水加入储水仓至水量标志线处，此时的水量大约是325ml。

注意：湿化器必须使用纯净水，以防止水垢形成。

图5：给储水仓注水
注意！
1．湿化器只能使用室温温度的水，太热与太冷的水容易导致湿化器故障，使蓝色指示灯闪烁。

2．注入水量不要超过水量标志线，否则容易损坏湿化器和呼吸机。

3．向湿化器中安装已经注入水的储水仓时务必要动作小心平稳，千万避免把水溅入湿化器和呼吸机内部。

4．已经注入水的储水仓装入湿化器后，禁止移动湿化器。

4．
图6：安装储水仓
5，电源连接示意图
将电源线与湿化器电源接口相连接，然后与电源适配器连接。

图7：电源连接示意图
电源线
6．呼吸机电源接口与呼吸机连接
图8：连接呼吸机电源
7．连接呼吸管路
使用湿化器时，将呼吸软管的旋转环套与湿化器的气流输出口连接；不使用湿化器时，呼吸软管的旋转环套则直接与呼吸机的气流输出口连接。

图9：连接呼吸管路
注意：每次使用前，请检查呼吸软管是否有裂缝或者损坏导致漏气。

必要的时候需要清洁软管。

请及时更换有任何损坏的呼吸软管。

8，按下开关键启动呼吸机
图10：启动呼吸机
提示：关于呼吸机的设置方法请参阅呼吸机的使用手册。

9．启动湿化器
通过旋转湿化器上的调节旋钮来启动湿化器和选择您需要的设置，调节旋钮上的蓝色指示灯会明亮，指示设置的档位，呼吸机的治疗过程开始。

警告！当储水仓没有安装或者里面没有注水时，湿化器上的调节旋钮必须调到0位置！！
重要提示：当呼吸机没有启动或者湿化器上的调节旋钮处于0位置时，调节旋钮上的蓝色指示灯不亮。

重要提示：请您根据室内的温度和湿度选择最理想的湿化设置。

一般情况的推荐设置为2，您可以根据需要通过旋转调节旋钮，随时改变设置。

蓝色指示灯
图11：湿化器的设置
湿化器调节旋钮有6个选择档位，从0到5，可以调节湿化器的温度和湿度设置。

“0”档时湿化器处于关闭状态。

10．蓝色指示灯
位于湿化器调节旋钮上的蓝色指示灯可以反映湿化器的工作状态，它能提供以下四种提示：
三湿化器的清洁和保养
清洁
警告！清洁湿化器前请务必拔掉电源（将适配器的电源线从家庭电源插座上拔掉），防止触电。

1，关于储水仓的清洁和保养
警告！每日都要清空和清洁储水仓以防止细菌和霉菌的生长。

警告！湿化器使用后将储水仓中的水冷却到室温后再取出储水仓。

1 将呼吸机关闭，湿化器调节旋钮调到“0”位置，冷却大约15分钟，使加热板和
储水仓中的水恢复到室温。

2 打开湿化器仓门，取出储水仓，倒掉里面剩余的水。

3 将储水仓滑锁推到右边，小心地向上拉储水仓滑锁旁边突出的小把手，轻轻地将
储水仓打开。

图12 打开储水仓
4 用温水和温和的家用洗碗用洗洁剂清洗，用清水冲洗干净后自然晾干即可。

5 再次使用前请将储水仓装好并注入纯净水，并仔细检查储水仓的密封性，是否有
泄漏或者损坏。

请及时更换有损坏的储水仓以确保使用者的安全。

注意：如果上部密封条在清洗过程中松弛或者脱落，请参照本手册后面故障排除章节的有关内容进行复位。

2，加热板和湿化器底座的清洁和保养
1 用柔软的湿棉布（不可滴水）擦拭湿化器底座，晾干后再与电源和呼吸机连接。

2 检查湿化器底座是否有损坏，必要时请更换。

3 加热板使用柔软的干棉布擦拭。

3，湿化器气流输出口的清洁和保养
从湿化器的后面清洁气流输出口。

使用柔软的湿棉布（不可滴水）从气流输出口的开口处深入里面最多大约5厘米进行擦拭。

四旅行中携带湿化器的注意事项
1，如何携带
使用随机附赠的便携背包可以很方便地携带呼吸机与湿化器出门旅行。

由于背包是软性的，请随身携带，避免磕碰，尤其在安检过程中不要与其他行李磕碰。

注意！旅行装包前一定要清空储水仓中的水！
在机场通过安检时可以携带此使用手册，向安检人员声明此设备为个人医疗用品，会方便您通过安检。

2，直流电源（选配件）
本设备可以使用车载电源和外置专用电池组工作，详细情况请咨询产品供应商。

3，国际旅行注意事项
本设备的电源适配器全球通用，您可以在任何国家正常使用，同时建议您使用双脚和三脚通用插座。

五常见问题和解决办法
提示：呼吸机的常见问题和解决办法请参阅呼吸机的使用手册。

六产品技术参数
尺寸：21cm*22cm*10cm
重量：<1千克
储水仓容量：不超过325ml
工作温度：+5℃——+40℃工作湿度：10%——95%无冷凝
储运温度：-20℃——+60℃储运湿度：15%——95%无冷凝
环境气压：76.7——101Kpascals
执行标准：IEC60601-1医疗电子设备通用安全标准
EN ISO 8185:1998湿化设备通用标准
输入电压：100-240V，50/60Hz，1.7A最大
安全性能：Ⅱ类（双绝缘）BF型
电磁兼容性：符合IEC 60601-1-2，第2版所规定家用环境电磁兼容要求加热板温度设置范围：+40℃——+70℃
湿度调节范围：10-40mgH2O/L
指示灯类型：IEC 60825-1型
提示：强磁场环境可能对本设备有干扰，请慎重使用或者不使用本设备。

七产品保修条例
伟康（Respironics）公司保证您购买的湿化器产品自购买之日起，1年内享受免费维修或者更换配件。

伟康公司（Respironics）只对产品正常使用情况下的损坏进行维修和更换部件，对于以下情况造成的损坏，不能享受免费质保服务：
1. 错误操作、滥用、修改或改造产品等引起的产品损坏。

2. 交由非伟康（Respironics）公司授权的服务商进行维修。

3. 由于香烟、烟斗、雪茄等造成的损坏和污染。

4. 由于水溅入呼吸机造成的损坏。

5. 由于意外，火山、地震、火灾等不可抵抗力造成的损坏。

6. 由于客户不慎磕碰，摔落等原因造成的损坏。

质保期内所有需要维修或者更换元件的产品，客户应送往伟康（Respironics）公司指定的代理商处，其中发生的运费由客户承担。

上述质保声明将取代所有其他明示或默示的质保，包括任何默示的商品质保或适用于某种特定用途的质保。

某些国家或地区不允许限制默示质保的期限，因此上述限制可能不适用。

伟康（Respironics）不承担伟康（Respironics）产品在销售、安装和使用过程中产生的任何伴随或间接伤害的赔偿责任。

某些国家或地区不允许排除或限制伴随或间接伤害，因此上述限制可能不适用。

此质保将给予您特殊的合法权益，但您可能还拥有其他权益，这些权益在地区之间有所不同。

关于权益保证的更多信息，请联系您当地的伟康（Respironics）代理商。
