医院电气方案设计说明
某三甲综合医院电气设计

某三甲综合医院电气设计某三甲综合医院电气设计近年来,随着医疗技术的不断进步,医院日益注重安全可靠的供电保障。
因此,本文旨在对某三甲综合医院的电气设计进行探讨,分析现状,并提出改进建议。
首先,我们需要了解该医院的电气设计状况。
经过调研,该医院的电气设计整体上还算合理,各用电区域划分明确、用电负荷均衡。
但是,仍存在一些问题:一是电缆走线不整齐,存在交叉等情况。
这给定位故障带来了困难,也增加了电路故障的风险;二是部分线路连接方式不可靠,容易松动甚至引发火灾等事故;三是部分大功率负载存在单独开关电源的现象,容易引起电网电压波动,可能对其他重要设备带来影响。
针对这些问题,为了保障医院的应急抢救和安全供电,我们提出以下改进建议:一是对电缆走线进行规范化管理,实行非交叉、先进先出、分类放置;二是加强线路的连接安全性,采用接线端子盒、卡扣等连接方式,在整体配电箱和开关柜中统一布线;三是合理安装无功补偿装置,缩小医院内与外部电网的功率差距,给整个系统提供稳定的电压和电流。
此外,在日常维护中,我们还需要关注以下几个方面:一是经常进行设备巡检、清洁、保养,及时排除隐患;二是对电气设备运行参数进行全面跟踪,确保设备的稳定运行;三是对发生故障时进行及时修复,保证医疗工作的正常进行。
本文就某三甲综合医院电气设计的现状和改进建议进行了探讨。
相信随着技术的进步和建议的实施,将会给医院的供电保障和医疗工作的安全性提供更完善的保障。
针对电缆走线的规范化管理,我们建议采用非交叉、先进先出、分类放置的方式。
这种方式能够有效防止多条电缆的交叉和错绕,提高电缆定位和检修的准确性和效率。
同时,根据电缆走线的长度、环境等条件,选择合适的接头、支吊架、保护管和标识方法,保证电缆走线的安全性和可靠性。
另外,要加强对电缆走线的维护管理,定期进行清洁、检查、测试等工作,及时发现问题并解决。
对于线路连接的问题,我们建议采用接线端子盒、卡扣等连接方式。
这种连接方式相对于普通的插头插座连接更加安全可靠,能够避免插拔不牢、松动、导致火灾等问题。

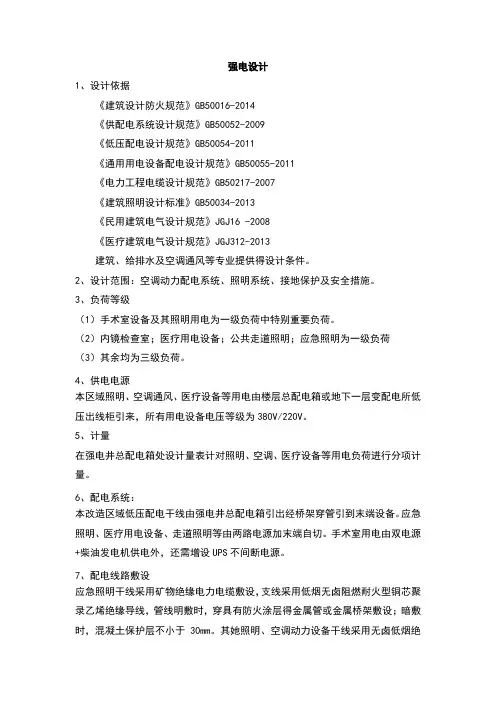

医院电气方案说明

强电设计1、设计依据《建筑设计防火规范》GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业提供得设计条件。
2、设计范围:空调动力配电系统、照明系统、接地保护及安全措施。
3、负荷等级(1)手术室设备及其照明用电为一级负荷中特别重要负荷。
(2)内镜检查室;医疗用电设备;公共走道照明;应急照明为一级负荷(3)其余均为三级负荷。
4、供电电源本区域照明、空调通风、医疗设备等用电由楼层总配电箱或地下一层变配电所低压出线柜引来,所有用电设备电压等级为380V/220V。
5、计量在强电井总配电箱处设计量表计对照明、空调、医疗设备等用电负荷进行分项计量。
6、配电系统:本改造区域低压配电干线由强电井总配电箱引出经桥架穿管引到末端设备。
应急照明、医疗用电设备、走道照明等由两路电源加末端自切。
手术室用电由双电源+柴油发电机供电外,还需增设UPS不间断电源。
7、配电线路敷设应急照明干线采用矿物绝缘电力电缆敷设,支线采用低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线,管线明敷时,穿具有防火涂层得金属管或金属桥架敷设;暗敷时,混凝土保护层不小于30mm。
其她照明、空调动力设备干线采用无卤低烟绝缘电力电缆穿金属管或金属桥架敷设,配电支线采用铜芯聚乙烯绝缘导线,穿镀锌钢管在楼板内或吊顶内敷设。
8、接地保护及安全措施(1)本工程低压配电系统得接地型式为TN-S系统。
手术室为局部IT系统,选用专用配电箱,配电箱内设置隔离变压器,隔离变压器两侧不设过载保护,需设高温绕组监控及绝缘监视装置。
(2)本工程接地形式利用原配电保护接地方式。
如何写电气设计说明系列2—某医院建筑电气方案设计

如何写电气设计说明系列2—某医院建筑电气方案设计论文上传:ttt001 论文作者:不祥您是本文第235位读者摘要:某医院框架结构。
地上共十六层,地下一层,建筑面积为36000m2。
地下一层至八层为诊室和办公室,九层以上为病房。
关键词:设计说明医院--------------------------------------------------------------------------------如何写电气设计说明系列2—某医院建筑电气方案设计【建筑概况】某医院框架结构。
地上共十六层,地下一层,建筑面积为36000m2。
地下一层至八层为诊室和办公室,九层以上为病房。
【电气设计说明】1.设计范围(1)变、配电系统;(2)应急电源系统;(3)照明配电系统;(4)防雷接地系统;(5)楼宇自控系统;(6)综合布线系统;(7)火灾自动报警及联动控制系统;(8)医护呼叫对讲系统;(9)门禁系统;(10)闭路电视保安监视系统;(11)闭路电视手术监控系统;(12)有线电视系统;(13)停车场微机管理系统。
2.变、配电系统(1)一级负荷包括:医技病房楼的手术都的医技设备重症监护(ICU)等重要场所的医设备及其空调设备以及火灾报警及联动控制设备、消防泵、消防电梯、排烟风机、加压风机、安监控系统、应急照明、疏散照明及重要的计算机系统等。
其中的洁净手术部的医技设备所有的消防用电设备为一级负荷中的特别重要负荷。
电子显微镜电源、X光机等医疗设备、客梯、排水泵、生活水泵等属二级负荷。
一般照及动力负荷为三级负荷。
(2)负荷估算:本工程用电设备总容量约为:P。
一2600kW;总计算负荷约为P-1690kW,设计变压器总装机容量为3200kV A。
(3)电源:本工程属于二类甲级医院,由市政电网引来两路独立10kV电源供电,两路源同时工作,互为备用,每路10kV电源均能承担全部负荷。
另外设置一台300kW柴油发机组,作为第三电源。

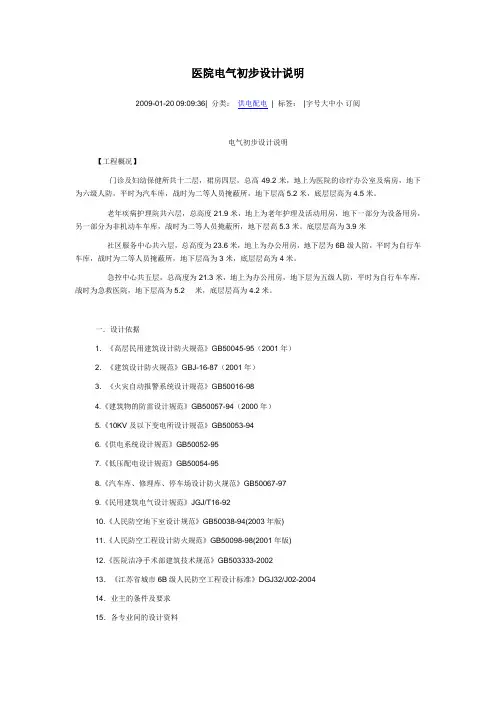

医院电气初步设计说明

医院电气初步设计说明2009-01-20 09:09:36| 分类:供电配电| 标签:|字号大中小订阅电气初步设计说明【工程概况】门诊及妇幼保健所共十二层,裙房四层,总高49.2米,地上为医院的诊疗办公室及病房,地下为六级人防,平时为汽车库,战时为二等人员掩蔽所,地下层高5.2米,底层层高为4.5米。
老年疾病护理院共六层,总高度21.9米,地上为老年护理及活动用房,地下一部分为设备用房,另一部分为非机动车车库,战时为二等人员掩蔽所,地下层高5.3米。
底层层高为3.9米社区服务中心共六层,总高度为23.6米,地上为办公用房,地下层为6B级人防,平时为自行车车库,战时为二等人员掩蔽所,地下层高为3米,底层层高为4米。
急控中心共五层,总高度为21.3米,地上为办公用房,地下层为五级人防,平时为自行车车库,战时为急救医院,地下层高为5.2 米,底层层高为4.2米。
一.设计依据1.《高层民用建筑设计防火规范》GB50045-95(2001年)2.《建筑设计防火规范》GBJ-16-87(2001年)3.《火灾自动报警系统设计规范》GB50016-984.《建筑物的防雷设计规范》GB50057-94(2000年)5.《10KV及以下变电所设计规范》GB50053-946.《供电系统设计规范》GB50052-957.《低压配电设计规范》GB50054-958.《汽车库、修理库、停车场设计防火规范》GB50067-979.《民用建筑电气设计规范》JGJ/T16-9210.《人民防空地下室设计规范》GB50038-94(2003年版)11.《人民防空工程设计防火规范》GB50098-98(2001年版)12.《医院洁净手术部建筑技术规范》GB503333-200213.《江苏省城市6B级人民防空工程设计标准》DGJ32/J02-200414.业主的条件及要求15.各专业间的设计资料二.设计内容1.10Kv配电系统设计 2.10/04KV的变电所设计。
医院电气方案说明

强电设计1、设计依据《建筑设计防火规范》GB50016-2014《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-2011《通用用电设备配电设计规范》GB50055-2011《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》GB50034-2013《民用建筑电气设计规范》JGJ16 -2008《医疗建筑电气设计规范》JGJ312-2013建筑、给排水及空调通风等专业提供得设计条件。
2、设计范围:空调动力配电系统、照明系统、接地保护及安全措施。
3、负荷等级(1)手术室设备及其照明用电为一级负荷中特别重要负荷。
(2)内镜检查室;医疗用电设备;公共走道照明;应急照明为一级负荷(3)其余均为三级负荷。
4、供电电源本区域照明、空调通风、医疗设备等用电由楼层总配电箱或地下一层变配电所低压出线柜引来,所有用电设备电压等级为380V/220V。
5、计量在强电井总配电箱处设计量表计对照明、空调、医疗设备等用电负荷进行分项计量。
6、配电系统:本改造区域低压配电干线由强电井总配电箱引出经桥架穿管引到末端设备。
应急照明、医疗用电设备、走道照明等由两路电源加末端自切。
手术室用电由双电源+柴油发电机供电外,还需增设UPS不间断电源。
7、配电线路敷设应急照明干线采用矿物绝缘电力电缆敷设,支线采用低烟无卤阻燃耐火型铜芯聚录乙烯绝缘导线,管线明敷时,穿具有防火涂层得金属管或金属桥架敷设;暗敷时,混凝土保护层不小于30mm。
其她照明、空调动力设备干线采用无卤低烟绝缘电力电缆穿金属管或金属桥架敷设,配电支线采用铜芯聚乙烯绝缘导线,穿镀锌钢管在楼板内或吊顶内敷设。
8、接地保护及安全措施(1)本工程低压配电系统得接地型式为TN-S系统。
手术室为局部IT系统,选用专用配电箱,配电箱内设置隔离变压器,隔离变压器两侧不设过载保护,需设高温绕组监控及绝缘监视装置。
(2)本工程接地形式利用原配电保护接地方式。

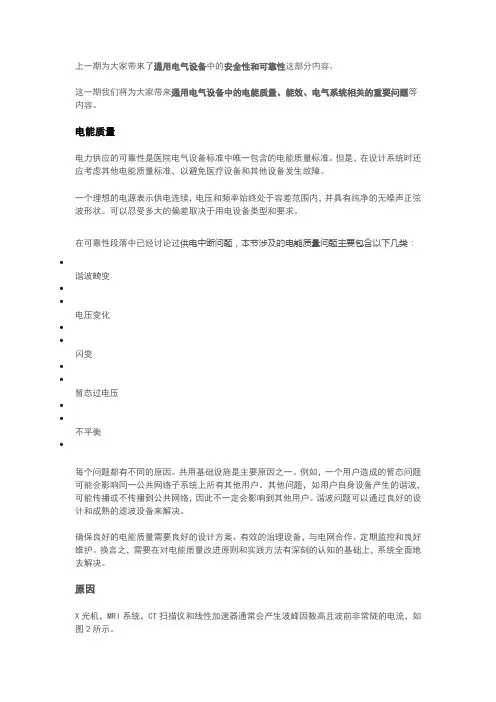

医院电气系统设计(二)

上一期为大家带来了通用电气设备中的安全性和可靠性这部分内容。
这一期我们将为大家带来通用电气设备中的电能质量、能效、电气系统相关的重要问题等内容。
电能质量电力供应的可靠性是医院电气设备标准中唯一包含的电能质量标准。
但是,在设计系统时还应考虑其他电能质量标准,以避免医疗设备和其他设备发生故障。
一个理想的电源表示供电连续,电压和频率始终处于容差范围内,并具有纯净的无噪声正弦波形状。
可以忍受多大的偏差取决于用电设备类型和要求。
在可靠性段落中已经讨论过供电中断问题,本节涉及的电能质量问题主要包含以下几类:•谐波畸变••电压变化••闪变••暂态过电压••不平衡•每个问题都有不同的原因。
共用基础设施是主要原因之一。
例如,一个用户造成的暂态问题可能会影响同一公共网络子系统上所有其他用户。
其他问题,如用户自身设备产生的谐波,可能传播或不传播到公共网络,因此不一定会影响到其他用户。
谐波问题可以通过良好的设计和成熟的滤波设备来解决。
确保良好的电能质量需要良好的设计方案、有效的治理设备,与电网合作、定期监控和良好维护。
换言之,需要在对电能质量改进原则和实践方法有深刻的认知的基础上,系统全面地去解决。
原因X光机,MRI系统,CT扫描仪和线性加速器通常会产生波峰因数高且波前非常陡的电流,如图2所示。
这种电流特性会对设备造成电压暂降和其他电能质量扰动。
其中基于X射线的医疗设备是电气污染的主要来源。
同样这类设备又对电压变化非常敏感。
几乎所有的电子医疗设备都对电能质量扰动敏感,免疫度低。
但大多数设备对电能质量问题的免疫度水平如何又不得而知。
图2:血管造影过程中正弦电压和失真电流的示波器截图通常来说,医院中导致电能质量问题的原因主要有以下几点:谐波在医院中,谐波电流通常是由电子负载引起的。
近年来,产生谐波的医疗设备种类和数量都在急剧增加,所以设计师和规范制定者必须非常仔细地考虑谐波问题及其影响。
与谐波电流相关的主要问题之一是由于三次谐波导致的中性线过载。
医院电气方案设计说明

医院建设项目设计阐明第七章电气专业设计一、设计根据1.甲方设计任务书及设计规定;2.《建筑设计防火规范》GB50016-20233.《民用建筑电气设计规范》JGJ16-2023;4.《20kV及如下变电所设计规范》GB50053-2023;5.《供配电系统设计规范》GB50052-2023;6.《低压配电设计规范》GB50054-20237、《建筑物防雷设计规范》GB50057-2023;8、《建筑物电子信息系统防雷技术规范》GB50343-2023;9、《火灾自动报警系统设计规范》GB50116-2023;10、《建筑照明设计原则》GB50034-2023;11.《综合医院建筑设计规范》GB51039-202312.《医疗建筑电气设计规范》JGJ312-202313.《医院洁净手术部建筑技术规范》GB50333-202314.《公共建筑节能设计原则》GB50189-2023;15.《安全防备工程技术规范》GB50348-202316.《入侵报警系统工程设计规范》GB50394-202317、《视频安防系统工程设计规范》GB50395-202318、《出入口控制系统工程设计规范》GB500396-202319、《综合布线系统工程设计规范》GB50311-202320、《电子会议系统工程设计规范》GB50799-202321.《公共广播系统工程技术规范》GB50526-202322.《数据中心设计规范》GB50174-202323.《全国民用建筑工程设计技术措施--节能专篇(电气)》2023年版24.其他有关旳国家及地方现行规程规范;二、设计范围本设计包括红线以内旳如下内容:1.中低压配电系统;动力配电系统;照明配电系统;电气安全及防雷接地系统。
2.综合布线系统;有线电视系统;安全防备系统监控系统;楼宇自控系统;医护对讲系统;ICU探视系统;手术监控管理系统;手术室示教系统;信息显示系统;火灾自动报警及消防联动控制系统;消防应急及平常广播系统等。
医院电气系统设计指南

医院电气系统设计指南2.1 设计原则绿色智能建筑基础框架的拓扑结构设计对医疗建筑中的机电设备的实施和维护都很重要。
机电服务的设计对于建筑的安全和有效运行至关重要。
系统架构、机电服务和相应的设备与软件构成了理想化的平衡金三角,只有金三角中各个因素平衡、统一合作,才能实现最大的作用力,如图2-1 所示。
在建筑物内需达到这种平衡的最主要设备及服务包括电力传输系统,暖通空调及水系统和集成控制系统。
2.2 电力输配2.2.1 电力输配基本原则医疗建筑通常都很复杂,从结构到功能上,需要集成并满足多种不同的工作应用,如临床系统、运营系统、安防系统、财务系统、政府系统等。
这其中包含有:·关键医疗工作区:手术室、重症监护病房、实验室、心理看护中心等。
·关键非医疗工作区:患者数据系统(如医院机房和医院数据中心)。
·重要医疗区:病房、常规治疗和放射治疗病房、隔离病房、手术室等。
·非关键医疗区:走廊、护士站、病患娱乐区。
·非关键且非医疗区:停车场、室外空间、商店、餐厅和消毒处。
因此,医疗建筑不仅须依赖于商业负荷(如计算机、服务器和照明系统)及工业负荷(如视频设备、干洗设备和医用气体系统),而且还依赖于电力医疗负荷(即医疗设备、手术室、隔离病)来提供病患医疗服务。
2.2.2 医院关键负载医院的关键活动及关键服务部门是不允许电力中断的,如手术室、血透室、重症监护室和数据中心等。
这些关键电力的供应是攸关生死的。
但事实上,由供电可靠性和电能质量引发的问题经常被低估,进而会在未来可能对生命、财产、技术运营、环境和医院声誉造成严重的后果。
世界上没有零风险的事情,但是可以通过采用“有效的集成”来避免失误。
总的来说,这个策略由医院管理层认定的关键行为和服务需求所构成,采用经由验证和确认的架构技术解决方案,并在不同阶段(建筑设计阶段及建设阶段)中得以实现。
主要目的是保证电力供应的可靠性和适用性,保证医院所有工作和系统在任何情况下都能维持正常运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
医院建设项目设计说明第七章电气专业设计一、设计依据1、甲方设计任务书及设计要求;2、《建筑设计防火规范》GB50016-20143、《民用建筑电气设计规范》JGJ16-2008;4、《20kV及以下变电所设计规范》GB50053-2013;5、《供配电系统设计规范》GB50052-2009;6、《低压配电设计规范》GB50054-20117、《建筑物防雷设计规范》GB50057-2010;8、《建筑物电子信息系统防雷技术规范》GB50343-2012;9、《火灾自动报警系统设计规范》GB50116-2013;10、《建筑照明设计标准》GB50034-2013;11、《综合医院建筑设计规范》GB51039-201412、《医疗建筑电气设计规范》JGJ312-201313、《医院洁净手术部建筑技术规范》GB50333-201314、《公共建筑节能设计标准》GB50189-2005;15、《安全防范工程技术规范》GB50348-200416、《入侵报警系统工程设计规范》GB50394-200717、《视频安防系统工程设计规范》GB50395-200718、《出入口控制系统工程设计规范》GB500396-200719、《综合布线系统工程设计规范》GB50311-200720、《电子会议系统工程设计规范》GB50799-201221、《公共广播系统工程技术规范》GB50526-201022、《数据中心设计规范》GB50174-201723、《全国民用建筑工程设计技术措施--节能专篇(电气)》2007年版24、其它有关的国家及地方现行规程规范;二、设计范围本设计包括红线以内的如下内容:1、中低压配电系统;动力配电系统;照明配电系统;电气安全及防雷接地系统。
2、综合布线系统;有线电视系统;安全防范系统监控系统;楼宇自控系统;医护对讲系统;ICU探视系统;手术监控管理系统;手术室示教系统;信息显示系统;火灾自动报警及消防联动控制系统;消防应急及日常广播系统等。
三、用电负荷估算:用电负荷同期系数取:0.8整个项目用电负荷合计:2552KW;三、高、低压配电系统1、1.负荷分级:一级负荷:火灾报警及联动控制设备、消防电梯、排烟风机及加压送风机、保安及消防监控系统、应急照明及疏散照明、急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、核磁共振、介入治疗用CT及X光机扫描室、洁净手术室空调、ICU病房、重要的计算机系统等。
其中重要手术室、ICU等涉及生命安全的设备及照明用电为一级负荷中特别重要负荷。
二级负荷:客梯、高级病房、肢体伤残康复病房照明用电、一般诊断用CT及X 光机用电、电子显微镜、一般手术室空调系统用电。
三级负荷:其它负荷用电。
2、电源:从市政不同高压区域变电站分引入2路10kV电源,电缆埋地引至地下层变配电室。
3、负荷计算:根据电力负荷初步计算,本工程分设1个变配电所。
计算负荷约为2552kW,拟装设3台变压器,其中一台630kVA变压器为医疗设备专用变压器,另两台1250kVA变压器供其他负荷。
4、10KV侧继电保护采用微机综合保护,过流和零序电流保护,10KV侧为过流和零序电流保护;10KV开关柜操作电源采用交流AC220V,由10KV母线段电压互感器二次侧提供电源。
5、变压器选用干式变压器,10KV开关柜采用空气绝缘手车式真空断路器柜。
6、10KV系统为中性点经小电阻接地的大电流接地系统;10/0.4KV变压器为D.yn11接线;0.4kv的接地形式为TN-S系统;并采用共用接地系统,接地电阻不大于1欧姆。
7、备用电源:为确保重要负荷用电,本工程设柴油发电机组作为自备应急电源。
当市电故障时,柴油发电机组能自启动,并能在30S内向消防负荷和其它重要负荷供电;同时另设EPS及UPS电源组,在发电机组启动至供电的过程中,一级负荷中特别重要负荷均保持电力持续供应。
8、无功功率补偿:变配电室低压侧设功率因数集中自动补偿装置,补偿后的功率因数大于0.9。
9、计量:在变电站10KV进线侧总计量,380V低压侧为单母线分段,手动联络;动力、照明干线均设电度计量装置。
10、供配电方案及10KV开关站的设置位置及相关土建条件(净高、及电缆夹层或电缆沟设置要求)应征询主管部门后确定。
四、动力配电系统1、低压配电系统采用放射式与树干式相结合的配电方式,对于单台容量较大的负荷和重要负荷采用放射式配电;对于照明及一般负荷采用树干式配电方式;消防负荷等一级负荷采用双电源末端互投配电方式。
2、2单台容量小于5.5KW的电动机采用直接启动方式,5.5KW以上电动机采用降压或其他节能方式启动。
五、照明配电系统1、光源:一般照明以荧光灯及LED节能灯为主,灯管采用三基色节能型细灯管,并配高质量电子镇流器;LED采用高显色指数灯具。
2、照度标准:按现行国家规范《建筑照明设计标准》GB50034-2013执行。
3、公共楼梯及走道照明采用节能自熄开关;小区路灯及庭园灯采用定时控制方式,集中管理。
六、电气安全及防雷接地系统1、本工程属于二类防雷建筑物,按二类防雷设防。
2、本工程低压配电系统的接地型式为TN-S系统,系统的工作接地、保护接地、防雷接地等采用共用接地装置,其接地电阻≤1Ω。
3、在变压器低压侧和二级配电箱处设电涌保护器4、本工程采用总等电位联结,将建筑物内的保护干线、设备干管、建筑物及构筑物等的金属构件进行联结。
凡正常不带电而当绝缘破坏有可能对地呈现电压的一切电气设备金属外壳均应可靠接地。
七、综合布线系统1、本工程的综合布线布线对象,主要是电话通讯系统的话音点和计算机网络的数据点。
总弱电机房设置在地下一层。
电话信号采用电话电缆引自市政电信网,数据信号采用6芯室外多模光纤引自市政电信网,终端线路为超5类对绞线传输。
2、系统支持电话和多种计算机通讯系统,可传输语音、数据和图像信息。
八、线电视系统系统按550MHz邻频传输设计,用户电平要求64±4dB,图像清析度要求四级以上。
系统根据用户情况采用分配-分支-分支或分配-分支-分配方式。
九、保安监控系统在各主要出入口、首层大厅、公共走廊及电梯轿箱内等处设置保安监视摄像机。
保安监控系统主机设置在安防监控室。
中心主机系统选用全矩阵系统,采用数字硬盘录像机,所有摄像点同时录像,按给定顺序进行时序切换,还可以手动选择某一摄像机对某一目标进行跟踪、录像。
十、楼宇自控系统采用计算机控制和网络技术,对医院重要的机电设备(空调、风机、水泵、公共照明、配电系统)进行自动监测和节能控制。
十一、医护对讲系统在病房层的各护理单元设置医护对讲系统,建立病房与护士站之间的呼叫对讲。
十二、ICU探视系统在ICU、CCU病房设置探视系统,建立病人与探视者的语音和视频联系。
十三、手术室监控管理和手术室示教系统十四、信息显示系统在门诊公共区设置信息显示系统,实现公共信息显示、门诊病人排队管理、药房取药和收费信息显示等功能。
十五、火灾报警及联动控制系统(见消防专篇)第八章节能设计电气专业1.采用低损耗环氧树脂浇注干式变压器,且变电所靠近负荷中心;2.采用电力电容器集中式补偿,将本工程功率因数提高至0.9以上。
3.采用高效节能灯具,荧光灯具配套电子镇流器。
4.各区域照明照度标准及功率密度值按现行国家标准《建筑照明设计标准》GB50034-2013执行。
5.小区路灯及庭园灯采用定时控制方式,集中管理。
6. 生活水泵,风机等动力设备采用变频等节能控制方式。
7. 动力,照明干线等均完善电能计量装置。
8. 公共楼梯及走道照明采用节能自熄开关第八章消防设计(五)电气专业火灾报警及联动控制系统本工程主要建筑为高层民用建筑,消防保护对象属一级保护对象。
1.消防系统的组成消防系统由火灾自动报警系统;消防联动控制系统;紧急广播系统;消防直通对讲电话系统;电梯监视控制系统;事故照明系统组成。
消防控制中心设于建筑一层。
2.火灾自动报警系统(1)本工程采用集中报警系统,湿气较大的场所设感温探测器,一般场所设感烟探测器。
(2)根据规范在建筑的适当位置设手动报警按钮及消防对讲电话插孔,在消火栓箱内设消火栓启泵按钮。
3.消防联动控制系统(1)消防控制分为手动控制和自动控制两种。
消防控制中心可对消火栓泵、自动喷洒泵、加压风机、排烟风机等通过模块进行自动控制,还可在联动拉制台上通过装专线进行手动控制。
(2)火灾发生时,手动切断有关场所的一般照明、空调机组、通风机等非消防电源。
(3)火灾确认后控制电梯停于首层,并接受其反馈信号。
(4)疏散通道上的防火卷帘两侧火灾探测器组:当感烟探测器动作后,卷帘下落至距地1.8m处;当感温探测器动作后,卷帘下落到底。
4.消防紧急广播系统在消防控制中心设置消防广播设备。
当火灾发生时消防控制中心值班人员根据火灾发生的区域,自动或手动切换到火灾紧急广播,及时疏导人员撤离火灾现场。
紧急广播装置设有备用扩音机,容量为同时广播容量的1.5倍。
5.消防直通对讲电话系统:在消防控制中心设置消防直通对讲电话主机,除在各层的手动报警按钮处设置消防对讲电话插孔外,在配变电室、水泵房、消防电梯轿厢、电梯机房、管理值班室等处,设置消防直通对讲电分机。
6.应急照明系统(1)所有楼梯间的照明,以及配变电所、消防中心、柴油发电机房、电讯机房等的照明全部为应急照明。
公用场所的应急照明按正常照明的10~15%设置。
(2)应急照明的电源采用双电源末端互投供电。
(3)主要疏散口设安全出口指示灯,疏散走廊设疏散指示灯。
(4)应急照明的供电时间不小于1小时。
7.发动机房、变配电所采用气体自动灭火装置。
第九章人防工程设计电气专业(一)设计依据1.《人民防空地下室设计规范》GB 50038-2005;2.《人民防空工程设计防火规范》GB50098-2009;3.《供配电系统设计规范》GB50052-2009(二)设计范围:平战结合动力、照明配电系统及战时通风控制系统。
(三)建筑概况:本人防为六级甲类二等人员掩蔽所,设在地下三层,分为1个防护单元,4个抗爆单元,掩蔽人数1426人。
(四)供电设计1.本工程人防等级为6级。
2.用电负荷等级:应急照明、重要的通信和报警设备属一级负荷;风机、水泵属二级负荷,其余为三级负荷。
3.人防战时电源由室外埋地经防爆波电缆井引入,平时电源由小区配电所引入,每一防护单元配电回路均各自独立。
(五)照明设计:1.灯具选用白炽灯或荧光灯,吊链安装,距地2.5米,临战时设防掉落保护措施。
2.照明和插座分别由不同的支路供电,插座回路设漏电保护。
3.战时应急照明采用碱性镉镍蓄电池灯具,其连续供电时间应不小于本防空地下室的隔绝时间(二等人员掩蔽所不小于3h)。
4.从人防内部至防护密闭门外的照明线路,在防护密闭门内侧距顶0.2米处,单独设置熔断器作短路保护。
