QDF-6型智能热球风速计操作规程

合集下载

数字式风速仪标准操作规程

1. 目的建立数字式风速仪标准操作规程，以保证数字式风速仪的正确使用。

2. 范围适用于QDF-6型数字式风速仪操作。

3. 职责3.1使用人员严格按本操作规程使用仪器，确保本设备的安全、正常运行。

3.2质量部负责对设备进行日常管理；当设备出现无法排除的故障时，应联系维修。

4. 内容4.1 仪器通电前，先将风速传感器的电缆插头插在仪器面板的四孔插座内，然后将测杆垂直向上放置，使探头封闭在测杆内。

4.2开启面板上的电源开关，预热3分钟，数字表显示应为00.00。

4.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中；此时要注意。

探头有红点的一方一定要对准风向，这时数字表上的显示值即为被测风速值。

（单位：米/秒）4.4保持：当需要观测某时刻的风速稳定值时，请按下“保持”按钮；放开按钮后仪器即恢复原测试的状态。

4.5测量完毕后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件-热球，然后再取下测杆电缆插头。

4.6 使用注意事项及维护4.6.1在风速测试过程中，必须使传感器上的“红点”面对风向，否则将增加测量误差。

4.6.2仪器使用过程中，如果被测风速比较稳定，但显示的风速值变化较大，则应关机检查风速传感器。

4.6.3检查风速传感器的方法是：关闭电源，从面板上卸下传感器电缆插头，用万用表适合的档位测量插头上四点之间的电阻值。

具体见下图：1、2之间为热电偶：电阻值约为4~5欧姆3、4之间为加热丝：电阻值约为40~50欧姆1、2与3、4之间绝缘电阻应大于5兆欧。

如果测试结果与以上数据不符，说明传感器已经损坏应停止使用，找厂家修理。

4.6.4仪器内部电路板的电器元件不得随意更换和调整，以免损坏造成测量误差加大。

4.6.5如热球上有灰尘，可将探头放在无水乙醇中轻轻摆动去掉粉尘，充分干燥再使用；清洗过程中切不可使用毛刷或其他硬物，以免损坏热球或改变热球位置，影响测量准确度。

4.6.6在充电时，充电器上的红色灯亮说明充电正常，否则应检查插头接线和插座接触是否良好。

05QDF数字式风速仪操作规程

1、目的为保证本中心QDF-6型数字式风速仪的正常运转，确保测量的数据准确可靠，特制订本规程。

2、职责仪器操作人员需严格按照此规规程执行。

3、适用范围适用于测量室内外风速，测量范围0-30米/秒。

4、操作方法4.1通电前，将风速传感器电缆插头插在仪器面板的四孔插座内，然后将测杆垂直向上放置，使探头封闭在测杆内。

4.2开启面板上的电源开关，预热3分钟，数字表显示应为00.00。

4.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中；此时要注意探头有红点的一方一定要对准风向，这时数字表上的显示值即为被测风速值。

（单位：米/秒）5、注意事项5.1 在测试过程中，必须使传感器上的红点面对风向，否则将增加测量误差。

5.2 仪器使用过程中，如果被测风速比较稳定，但显示的风速值变化较大，则应关机检查风速传感器。

5.3 仪器内部电路板的电器元件不得随意更换和调整，以免损坏或造成测量误差加大。

5.4 如热球上有灰尘，可将探头放在无水乙醇中轻轻摆动去掉粉尘，充分干燥后再使用，清洗过程中切不可使用毛刷或其他硬物，以免损坏热球或改变热球位置，影响测量准确度。

5.5 在测量时配套使用的仪器主机与传感器标号必须相同，绝对不能混淆，否则将不能保证测量精度和引起仪器不能自动回零故障。

6、期间核查6.1 每半年进行一次核查，并记录。

6.2 在相同环境，同一时间段，按照标准操作程序进行测量，连续测量五次，每次测量一组数据，两次测量相隔10分钟。

6.3 记录五次结果，并计算相对标准差及变异系数（Sv）。

6.4 Sv大于10%需要重复一次核查过程，若结果仍大于10%，则应查找原因，必要时进行仪器比对或者送检。

批准人：张晶修订人：编制人：陶利。

QDF―6型数字风速仪使用、保养维护标准操作规程.

1. 目的:建立QDF-6型数字风速仪使用、保养维护标准操作规程，规范检验操作。

2. 适用范围：适用于北京市远大仪器仪表开发部生产的QDF-6型数字风速仪。

3. 职责人:检验员,品质管理部负责人。

4. 内容：4.1结构和工作原理本仪器是由热球式风速传感器、测试仪和充电器三大部分组成。

热球式风速传感器是一种旁热式换能原理的传感器，包括加热和感温两部分。

热球-敏感元件的加热丝，通过恒定的电流加热，由于热球体积甚小，热容量很小，热球内部温度迅速上升，并与周围气体介质迅速形成平衡，热偶感受球内温度,输出热电势,很明显输出电势是温度的单值函数。

静态（即风速为零时，热球内部温度最高，热偶的热接点（位于热球内部与冷接点（位于热偶丝电极柱上的温度差最大，此时热电偶的输出电势最大。

当有气流流动时，气流带走热量,使热球温度下降，于是，热偶的输出电势变小;热球温度下降是和气流流动带走的热量成一定的函数关系。

这样，就实现了非电量（气流流速到电量（输出电压信号的转换。

热球式风速传感器的输出特性是非线性的，它的输出电压信号（mv与气体流速（m/s之间的关系,可用函数Y =AX -b表示,传感器的输出信号经放大器放大后，经A/D变换、非线性处理，输出到数字显示部分，数字表头直接显示出所测定的风速值, 计量单位为米/秒”。

4.2技术指标4.2.1测量风速范围：0~30米/秒4.2.3 湿度：＜85%4.2.4 大气压强：970~1040hpa4.2.5在工作环境条件下测量时,测量误差不大于±3%（满量程,当测头方向偏差在±5%时，测量误差不大于±5%4.2.6传感器的反应时间不大于3秒4.2.7显示:4位数字显示4.2.8电源:直流5~6伏4.2.9分辨率:0.01米/秒4.3 使用方法4.3.1 仪器通电前, 先将风速传感器的电缆插头插在四孔插座内, 然后将测杆垂直向上放置,压紧螺塞,使探头封闭在测杆内。

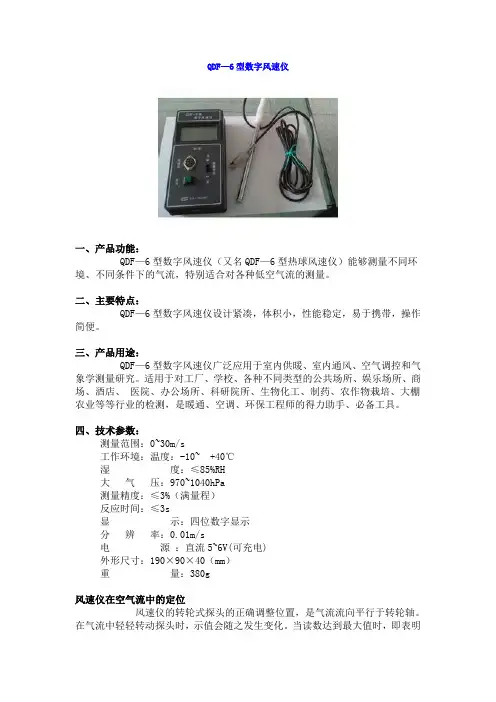

QDF—6型数字风速仪参数介绍

QDF—6型数字风速仪一、产品功能：QDF—6型数字风速仪（又名QDF—6型热球风速仪）能够测量不同环境、不同条件下的气流，特别适合对各种低空气流的测量。

二、主要特点：QDF—6型数字风速仪设计紧凑，体积小，性能稳定，易于携带，操作简便。

三、产品用途：QDF—6型数字风速仪广泛应用于室内供暖、室内通风、空气调控和气象学测量研究。

适用于对工厂、学校、各种不同类型的公共场所、娱乐场所、商场、酒店、医院、办公场所、科研院所、生物化工、制药、农作物栽培、大棚农业等等行业的检测，是暖通、空调、环保工程师的得力助手、必备工具。

四、技术参数：测量范围：0~30m/s工作环境：温度：-10~ +40℃湿度：≤85%RH大气压：970~1040hPa测量精度：≤3%（满量程）反应时间：≤3s显示：四位数字显示分辨率：0.01m/s电源：直流5~6V(可充电)外形尺寸：190×90×40（mm）重量：380g风速仪在空气流中的定位风速仪的转轮式探头的正确调整位置，是气流流向平行于转轮轴。

在气流中轻轻转动探头时，示值会随之发生变化。

当读数达到最大值时，即表明探头处于正确测量位置。

在管道中测量时，管道平直部分的起点到测量点的距离应大于是0XD,紊流对风速仪的热敏式探头和皮托管的影响相对较小。

风速仪在管道内气流流速测量实践证明风速仪的16mm的探头用途最广。

其尺寸大小既保证了良好的通透性，又能承受更高达60m/s的流速。

管道内气流流速测量作为可行的测量方法之一，间接测量规程（栅极测量法）适用空气测量。

风速仪的探头选择0至100m/s的流速测量范围可以分为三个区段：低速：0至5m/s；中速：5至40m/s；高速：40至100m/s。

风速仪的热敏式探头用于0至 5m/s的精确测量；风速仪的转轮式探头测量5至40m/s的流速效果最理想；而利用皮托管则可在高速范围内得到最佳结果。

正确选择风速仪的流速探头的一个附加标准是温度，通常风速仪的热敏式传感器的使用温度约达+-70C。

QDF-6热球式数字风速仪作业指导书

QDF-6热球式数字风速仪作业指导书1．目的规范QDF-6热球式数字风速仪操作规程操作，正确使用和维护仪器，确保仪器正常运行，满足检测的需要。

2．适用范围本仪器是用于测量低风速的仪器，在采暖、通风、空气调节、环境保护、节能监测、气象、农业、冷藏、干燥、劳动卫生调查等方面有广泛的用途。

3．职责保管人员：做好日常保养与维护，并做好记录；操作人员：按操作规程进行操作，并做好记录；科室负责人：定期检查仪器的使用、维护情况，确保仪器正常运行。

4．工作条件工作温度：5～40℃相对湿度：≤90%RH电源：4节5号碱性电池测试对象：正常压力、温度下的结净空气5.操作程序5.1准备工作：5.1.1从包装中取出主机和测杆，首先检查确认主机和测杆均应完好无损。

5.1.2将电量充足的4节五号电池放入电池仓内（注意极性）。

将测杆插头插在主机左侧的测杆插座内（注意缺口方向）。

5.2操作步骤：5.2.1将电源开关向上推至“开”处，仪表开机并进入预热状态，显示为“5”秒计时。

5.2.2取下探头帽，使被测风通过敏感元件所在的窗口，并且使红点迎向来风，即可进行风速测量。

5.2.3在测量状态，按下“保持”按钮屏幕左下角出现“H”字样，系统进入保持状态，屏幕保持当前读数不再发生变化；再次按下则重新回到测速状态。

5.2.4测量结束，将电源按钮下拨到“关”处即可关机。

6．检定和校准6.1仪器检定合格，获得检定合格证书。

6.2经检定不合格的仪器，应立即停止使用并贴上红色标签。

7．日常维护与保养7.1操作人员对仪器的日常使用维护，并做好记录。

7.2仪器保管人对仪器进行定期维护保养，并做好记录。

7.3取下探头帽时，小心不可碰到热球。

7.4在更换电池、插拔探头时，必须在关断电源的情况下进行。

7.5开机时探头必须垂直放置，盖紧探头帽使探头密封，以便得到正确的风速零位补偿。

7.6在风速测定中，必须使探头上方带小孔一面对准来风方向。

7.7电池盒盖打开方法：用螺丝刀插入电池盖上方的空隙中部，向后轻轻扳动螺丝刀即可打开电池盒后盖。

热球式智能风速计操作规程

热球式智能风速计操作规程热球式智能风速计是一种用于测量气流速度的仪器，采用了热丝测量原理，具有精度高、响应迅速等特点。

以下是该仪器的操作规程，以确保正常运行和正确测量结果。

一、仪器准备1. 检查仪器的外观是否完好，无损坏和污染。

2. 检查仪器的供电情况，确认电源是否正常接通。

3. 清洁热球测头，以确保其表面光洁且没有污渍或杂质。

二、仪器连接1. 将仪器的电源线插入电源插座，并确认仪器已成功接通电源。

2. 将仪器的数据线连接到计算机或其他数据采集设备上，并确认连接正常。

三、仪器校准1. 在使用前，确保仪器已经校准，以保证测量结果的准确性。

2. 根据仪器的说明书或生产厂商提供的校准方法，进行仪器校准。

四、仪器操作1. 打开仪器的电源开关，待仪器启动完成后进入待机状态。

2. 按下菜单键，选择所需的测量参数和单位，并根据需要进行设置。

3. 将热球测头放置于欲测风速的位置，并保持测试区域无遮挡物。

4. 按下测量键，进行风速测量。

在测量过程中，确保仪器连接正常且稳定。

5. 等待测量结果稳定后，记录测量数值，并进行必要的处理和分析。

五、仪器维护1. 每次使用后，将热球测头清洁干净，并放置在干燥的环境中。

2. 定期检查仪器的连接线和插头是否松动或损坏，如有问题及时修复或更换。

3. 定期进行仪器的校准和维护工作，确保其测量精度和性能稳定。

六、注意事项1. 仪器在使用过程中要避免受到强烈的振动和冲击。

2. 仪器应放置在干燥、温度适宜、无尘和无腐蚀性气体的环境中。

3. 在进行测量时，要确保测试区域没有异常的气流或气流扰动。

4. 在存放和搬运仪器时要轻拿轻放，避免碰撞和摔落。

以上就是热球式智能风速计的操作规程，希望能对您有所帮助。

在使用该仪器时，请务必严格按照相关规程进行操作，以确保安全和测量结果的准确性。

如有其他疑问，请随时咨询生产厂商或专业人员。

风速计使用方法

风速计的使用方法如下：1、使用前观察电表的指针是否指于零点，如有偏移，可轻轻调整电表的机械调整螺丝，使指针回到零点；2、将校正开关置于断的位置；3、将测杆插头插在插座上，测杆垂直向上放置，螺塞压紧使探头密封，“校正开关”置于满度位置，慢慢调整“满度调节”旋纽，使电表指针指在满度位置；4、将“校正开关”置于“零位”，慢慢调整“粗调”、“细调”两个旋纽，使电表指针指在零点的位置5、经以上步骤后，轻轻拉衫辩动螺塞，使测杆探头露出（长短可根据需要选择），并使探头上的红点面对对着风向，根据电表度读数，查阅校正曲线，即可查出被测风速；6、在测定若干分后（10min左右），必须重复以上3、4步骤一次，使仪表内的电流得到标准化7、测毕，应将“校正开关”置于断的位置。

首先，当使用风速计时，应确保设备处于稳定状态，避免在风力过大的环境中使用，以防风速计受到损坏。

同时，也要避免将风速计置于潮湿或高温环境中，以保持其精度和稳定性。

其次，对于不同类型的风速计，其使用方法和注意事项也有所不同。

例如，手持式风速计轻便易携，适合进行快速、便携的风速测量。

而固定式风速计则通常安装在特定位置，用于长期、连续的风速监测。

因此，在使用风速计时，应根据实际需求选择合适的类型，并按照其使用说明进行操作。

此外，对于高级用户而言，风速计还可以进行一些复杂的操作和分析。

例如，一些风速计具有数据存储和传输功能，可以将测量数据实时传输到电脑或手机等设备上进行分析和处理。

同时，也可以通过设置不同的测量模式和参数，实现更加精确和个性化的风速测量。

最后，无论使用何种类型的风速计，都应定期进行校准和维护，以确保其测量精度和稳定性。

在使用过程中，如果发现风速计出现异常或故障，应立即停止使用并联系专业人员进行检修和维护。

总之，掌握风速计的正确使用方法和注意事项，可以帮助我们更加准确、高效地测量风速，为各种气象、环保和科研等领域的工作提供有力支持。

风速仪操作流程

风速仪操作流程一、引言风速仪是一种用于测量风速的仪器，广泛应用于气象、环境监测、航空等领域。

正确操作风速仪对于获取准确的测量数据至关重要。

本文将介绍风速仪的详细操作流程，以确保用户能够正确使用该仪器。

二、准备工作1. 确认风速仪的完好性，检查是否有损坏或松动的零件。

2. 检查仪器的电池电量，并确保其充足。

3. 根据需要选择合适的探头，接触探头是否干净，无异物。

三、仪器设置1. 打开风速仪，按照说明书上的指引进行开机操作。

2. 进入设置菜单，根据实际需求选择相应的参数，如采样间隔、温度单位等。

3. 确认设置完成后，保存并退出设置菜单。

四、测量操作1. 将风速仪对准待测风速的方向，并保持仪器垂直于地面。

2. 按下测量按钮，开始测量。

3. 在测量过程中，保持仪器稳定，避免晃动或与其他物体接触。

4. 根据仪器上的显示，记录测量结果。

五、数据处理1. 结束测量后，将风速仪传输至计算机或其他数据处理设备。

2. 打开数据处理软件，根据软件操作流程导入测量数据。

3. 对测量数据进行校正、计算或分析，生成相应的结果报告。

六、仪器维护1. 使用后及时关闭风速仪，并将其存放在干燥、避免受潮的环境中。

2. 定期清洁仪器的外壳和探头，避免灰尘或污垢对测量结果产生干扰。

3. 如遇到仪器故障或异常，及时联系供应商或维修人员进行检修。

七、常见问题与解决方案1. 仪器显示异常或无法开机：检查电池电量，更换电池；确认仪器开关是否正常。

2. 测量结果不准确：检查仪器是否受到干扰，重新校准仪器；确保仪器与被测物体距离适当。

3. 仪器响应时间过长：检查仪器设置是否合理，适当调整采样间隔等参数。

4. 数据传输不成功：检查连接线是否松动或损坏，重新连接并尝试传输。

八、总结本文介绍了风速仪的操作流程，从准备工作、仪器设置、测量操作、数据处理、仪器维护以及常见问题与解决方案等方面进行了详细说明。

正确操作风速仪有助于确保测量数据的准确性和可靠性，提高工作效率，希望本文对用户能够正确、高效地使用风速仪提供帮助。

风速仪操作规程

风速仪操作规程风速仪是一种用来测量空气流速的设备，广泛应用于气象、环境监测、航空航天等领域。

为了确保风速仪的正确测量和使用安全，制定一套风速仪操作规程非常必要。

以下是一份针对风速仪的操作规程，旨在帮助用户正确操作风速仪。

一、安全操作规程1. 使用前检查：在使用风速仪之前，应检查设备是否完好无损，特别是探头和电源线的连接情况，以及是否有异常。

2. 防护措施：在操作过程中，需要采取必要的防护措施，如佩戴适当的防护眼镜、手套等，以避免意外伤害。

3. 电源操作：在连接电源之前，应确保电源稳定，并正确接地。

在拔插电源线时，要轻拿轻放，避免损坏电源线。

4. 清洁和维护：定期清洁和维护风速仪，以确保其正常工作。

如清洁探头，清除灰尘和污垢。

二、操作步骤1. 打开电源：将风速仪接通电源，并确保电源稳定。

2. 校准风速仪：在使用风速仪之前，需要对其进行校准。

具体的校准方法可以查阅设备操作手册或进行培训。

3. 放置位置：将风速仪放置在需要测量的位置。

确保其安稳固定，并避免外界干扰。

4. 启动风速仪：按下风速仪上的启动按钮，使其开始工作。

5. 采集数据：在风速仪工作的过程中，按照设备操作手册的指导，采集需要的数据。

可以通过观察显示屏上的数据或者设备连接到电脑进行数据分析。

6. 停止工作：在采集完数据后，需要按下风速仪上的停止按钮，使其停止工作。

7. 数据处理：将采集到的数据导出到电脑，进行进一步的处理和分析。

可以使用专业的数据处理软件。

三、日常维护1. 清洁探头：定期清洁风速仪的探头，以确保其测量的精确性。

可以使用干净的布擦拭探头表面，并确保没有灰尘和污垢残留。

2. 存放方式：在不使用风速仪时，应将其妥善存放。

避免阳光照射和潮湿环境，以保证设备的长期使用。

3. 防护措施：对于易损部件，如探头和电源线，应做好防护工作，避免损坏或丢失。

4. 定期检查：定期检查风速仪的各项指标和功能是否正常。

如发现异常，应及时联系维修人员进行处理。

热球式风速仪操作规程

热球式风速仪操作规程热球式风速仪操作规程一、设备准备1. 确认热球式风速仪的所有部件齐全并处于良好状态，包括仪器主体、控制系统、传感器、电源等。

2. 检查设备的电源是否已接通，确保能正常工作。

3. 进一步检查仪器的接线是否正确，避免导致设备损坏或不准确的测试结果。

二、工作环境准备1. 准备一个开放空间，确保周围没有遮挡物。

2. 确保测试环境中没有强风的存在，以免对测试结果产生干扰。

3. 温度和湿度应符合设备的要求，以保证测试结果的准确性。

4. 确保操作人员穿戴合适的工作服装，避免过热或不舒适的情况。

三、操作步骤1. 将热球式风速仪放置在测试区域内，确保与测试区域的距离适当。

2. 打开控制系统，并按照设备说明书调节系统设置，确保仪器处于正确的工作状态。

3. 使用传感器对风速仪进行校准，以保证测试结果的准确性。

4. 确保热球式风速仪主体稳定放置，不要触碰或移动仪器，避免对测试结果产生干扰。

5. 根据测试要求选择合适的测试参数，如测试时间、采样频率、温度单位等。

6. 开始测试前，先观察仪器上的指示灯是否正常，确保设备的工作状态良好。

7. 在设备运行前，操作人员应保持距离，避免过于接近测试区域，避免对测试结果产生干扰。

8. 等待一段时间，直到仪器稳定后开始进行测试。

9. 根据测试要求，将热球式风速仪放置在需要测量风速的位置，并确保位置稳定。

10. 在测试过程中，避免有人或其他物体接近测试区域，以免对测试结果产生干扰。

11. 等待指定的测试时间结束后，关闭控制系统，并将热球式风速仪移除测试区域。

12. 将测试结果记录下来，包括测试时间、风速数值等参数。

13. 关闭设备电源，并进行相关的设备保养工作，以保证下次测试的准确性和可靠性。

四、注意事项1. 操作人员应熟悉热球式风速仪的使用方法和操作规程，确保工作安全和测试准确性。

2. 在操作前，应确保设备和测试区域的安全性，并做好相应的防护措施。

3. 操作人员应注意仪器和传感器的保养维护工作，保证设备的长期使用性能稳定。

热球式智能风速仪操作规程

热球式智能风速仪操作规程一、前言二、操作准备1.检查设备是否正常工作，保证仪器的电源、传感器以及显示屏等部件完好无损。

2.确保设备及周围环境无尘、无湿，避免影响传感器的准确测量。

3.确保设备稳定放置，避免仪器倾斜或移动，影响测量结果的准确性。

三、操作步骤1.打开电源，待设备启动完成后，进入待机状态。

2.按下电源开关，仪器进入工作状态。

3.根据需要选择相应的测量模式，如平均测量模式或瞬时测量模式等。

4.将热球感应头对准待测风速方向，确保感应头与风流垂直。

5.按下“测量”按钮，开始测量风速，待一段时间后，仪器将自动显示测量结果。

6.根据需要，可以选择将测量结果保存或进行下一次测量。

7.测量结束后，按下电源开关，将设备关闭。

四、注意事项1.在操作仪器之前，请仔细阅读设备的说明书，了解仪器的工作原理和使用方法。

2.在测量过程中，禁止用手触摸热球感应头，避免热球受到影响或被损坏。

3.测量完成后，及时清洁热球感应头，以保持仪器的准确性。

4.严禁将仪器置于高温、潮湿或易爆环境中工作，以免引发事故。

5.定期检测仪器的准确性，如有异常及时修理或更换。

五、故障排除1.若仪器无法启动，请检查电源是否正常连接，电源是否正常。

2.若仪器显示异常或无法测量风速，请检查感应头是否受到污染或损坏。

3.若仪器数据不准确，请检查仪器是否正常校准。

六、操作安全1.在操作热球式智能风速仪时，应注意安全操作，避免造成伤害或事故。

2.如发现仪器存在异常，请立即停止使用，并通知相关人员进行检修或维护。

七、总结热球式智能风速仪是一种重要的测量设备，正确的操作方法不仅保障测量的准确性，也可以提高设备的使用寿命。

在操作仪器之前，请务必仔细阅读设备说明书，并按照操作规程进行操作，以确保操作的安全和准确。

同时，定期维护和安全检查也是保证仪器正常工作的重要措施。

风速仪操作规程

数字式风速仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xx工程监理中心数字式风速仪操作规程一、QDF—6型数字式风速仪适用风速仪（型号：QDF-6）的使用操作。

主要技术指标：测量风速范围：0-30m/s；电源：直流5-6V；工作环境；温度-10℃-＋40℃；湿度：<85%；大气压：970-1040hpa。

二、风速仪操作方法1、监测点的确定和要求（1）室内面积不足16m2，测室中央一点；16m2以上但不足30m2测二点（居室对角线三等分，其二个等分点作为测点）；30m2以上但不足60m2测三点（居室对角线四等分，其三个等分点作为测点）；60m2以上测五点（二对角线上梅花设点）。

（2）测点离地面高度0.8m-1.6m，应离开墙壁和热源不小于0.5m。

2、使用方法（1）仪器通电前，先将风速传感器的电缆插头插在四孔插座内，然后将测杆垂直向上放直，压紧螺塞，使探头封闭在测杆内。

（2）开启面板上的电源开关，预热3分钟，数字表指示应为0.00±1个字。

5.2.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中，此时要注意，探头有机玻璃上的红点一方。

（3）一定要对准风向，这时数字表头上的显示值即为被测风速值（m/s）。

（4）测量完毕后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件—热球，然后再取下测杆。

（5）保持：当需要观测某时刻的风速稳定值时，请按“保持”按钮；放开按钮后仪器即可恢复原测试状态。

三、注意事项（1）在风速测试过程中，必须使传感器上的“红点”面（2）对风向，否则将增加测量误差。

（3）仪器使用过程中，如果被测风速比较稳定，但表头上显示的风速值变化较大，则应关机检查风速传感器。

（4）检查风速的传感器的方法是：关闭电源开关，从面板上卸下传感器电缆插头，用万用表合适的档位测量插头上四点之间的电阻值。

（5）仪器使用完毕后，及时关掉电源。

（6）仪器运输时要防雨防强烈冲击。

热球式电风速计原理及操作规程

热球式电风速计原理及操作规程1.构造原理风速计是一种能测低风速的仪器其测定范围为0.05-10m/s。

风速计是由热球式测杆探和测量仪表两部分组成。

探头有一个直径0.6mm的玻璃球球内绕有加热玻璃球用的镍铬丝圈和两个串联的热电偶。

热电偶的冷端连接在磷铜质的支柱直接暴露在气流中。

当一定大小的电流通过加热圈后玻璃球的温度升高。

升高的程度和风速有关风速小时升高的程度大反之升高的程度小。

升高程度的大小通过热电偶在电表上指示出来。

根据电表的读数查校正曲线即可查出所的风速m/s。

2.热球式电风速计使用方法①使用前观察电表的指针是否指于零点如有偏移可轻轻调整电表的机械调整螺丝使指针回到零点②将校正开关置于断的位置③将测杆插头插在插座上测杆垂直向上放置螺塞压紧使探头密封“校正开关"置于满度位置慢慢调整“满度调节"旋纽使电表指针指在满度位置④将“校正开关"置于“零位"慢慢调整“粗调"、“细调"两个旋纽使电表指针指在零点的位置⑤经以上步骤后轻轻拉动螺塞使测杆探头露出长短可根据需要选择并使探头上的红点面对对着风向根据电表度读数查阅校正曲线即可查出被测风速⑥在测定若干分后10min左右必须重复以上③、④步骤一次使仪表内的电流得到标准化⑦测毕应将“校正开关"置于断的位置。

3.热球式电风速计注意事项①本仪器为一较精密的仪器严防碰撞振动不可在含尘量过多或有腐蚀性的场所使用。

②仪器内装有4节电池分为两组一组是三节串联的一组是单节的。

在调整“满度调节"旋纽时如果电表不能达到满刻度说明单节电池已耗竭在调整“粗调"、“细调"旋纽时如果电表电表指针不能回到零点说明三节电池已耗竭更换电池时将仪器底部的小门打开按正确的方向接上。

③仪器维修后必须重新校正。

风速计操作指南说明书

风速计操作指南说明书接下来的内容将为您提供风速计的操作指南，帮助您正确地操作该仪器以测量风速。

请仔细阅读并按照以下步骤进行操作。

1. 检查风速计首先，您需要检查风速计的外观和配件，确保没有任何损坏或缺失。

请确保设备正常工作，并使用符合要求的电池。

2. 打开风速计在开始测量之前，请按下风速计上的电源按钮，打开风速计。

您会看到仪器屏幕亮起，显示当前的工作模式。

3. 设置工作模式在仪器开启后，您可以根据测量需求选择不同的工作模式。

将仪器放置在需要测量风速的位置，并轻触仪器屏幕上的菜单键。

使用箭头键浏览并选择合适的测量模式，例如风速、温度等。

4. 定义测量单位根据您的偏好和需要，您可以选择测量单位。

在菜单中选择“单位”选项，并根据需要选择合适的计量单位，例如米/秒、英尺/分钟、千米/小时等。

5. 进行测量开始测量之前，确保风速计的传感器完全暴露在外部环境中，并远离任何遮挡物。

通过仪器屏幕上的指示，您可以看到当前的风速值。

确保稳定读数后，可以记录测得的数值。

6. 进行平均测量若您需要进行一系列测量并得到平均结果，可以使用风速计上的平均功能。

按下仪器屏幕上的平均键，仪器将自动计算多次测量的平均值，并显示在屏幕上。

7. 记录数据风速计通常具有数据记录功能，您可以使用该功能记录测量结果。

通过按下设备上的“记录”按钮，您可以将数据保存到风速计中，并可以将数据传输到电脑或其他存储设备进行进一步分析和处理。

8. 关闭风速计在使用完风速计后，按住电源按钮几秒钟，直到屏幕关闭，以确保风速计完全关闭。

然后，安全地存放仪器，以防止损坏或丢失。

本操作指南提供了对风速计进行准确操作的详细说明，以确保您正确测量风速并获得可靠的数据。

请根据您自己的实际需要进行操作，并注意风速计的安全使用和保养。

祝您使用愉快！在使用风速计时，请遵循以下安全操作提示：- 尽量避免将风速计暴露在恶劣的天气条件下，避免水、尘埃等进入仪器。

- 请勿使用风速计进行超过其规定范围的测量，以免损坏仪器。

风速计使用方法说明书

风速计使用方法说明书一、产品介绍风速计是一种用于测量空气流速的仪器，广泛应用于气象学、环境保护、建筑工程以及航空航天等领域。

本文将详细介绍风速计的使用方法，以便用户能正确使用该仪器。

二、使用前的准备1. 检查仪器外观是否完好，并确保仪器内部没有异物。

2. 确保仪器电池电量充足，如电量不足请更换新电池。

3. 清洁传感器头，防止传感器受到污染影响测量结果。

三、基本操作步骤1. 打开仪器电源开关，并调节亮度和对比度至适宜的显示效果。

2. 按下“MODE”按钮选择所需的测量模式，如风速、温度等。

3. 使用风速计的传感器靠近测量对象，保持垂直，尽量避免遮挡，确保准确测量。

4. 阅读显示屏上的测量结果，可以选择将结果保存在仪器中，以便日后查看。

四、注意事项1. 风速计应远离强烈的电磁干扰源，以免影响测量结果。

2. 在测量过程中，应保持手持稳定，并等待数秒钟以确保获得准确的测量结果。

3. 请勿将风速计浸入水中或暴露在极端温度环境下，以免损坏仪器。

4. 定期检查风速计的传感器，如有污损需进行清洗，保持传感器的灵敏度。

5. 风速计需要定期进行校准，以确保测量结果的准确性。

具体的校准方法可参考产品说明书。

五、故障排除1. 若仪器无法正常使用，请检查是否是电池电量不足导致的，如是，请更换新电池。

2. 若仪器无法开机，请检查是否是电池安装不正确，或者电池接触不良，将电池放置正确并确保接触良好。

3. 若仪器测量结果异常，请检查是否是传感器受到污染或损坏，如是，请清洁或更换传感器。

六、保养与存储1. 风速计在使用完毕后，请按照说明书的要求进行正确保养。

2. 存放风速计时，请将其放置在干燥、阴凉处，避免阳光直接暴晒。

3. 风速计长期不使用时，请及时取出电池，以免电池漏液导致仪器损坏。

七、技术支持与售后服务如您在使用过程中遇到任何问题，请随时联系我们的售后服务热线，我们将竭诚为您提供技术支持和解决方案。

以上是对风速计使用方法的详细说明，希望能对您有所帮助。

29QDF6型热球式风速仪操作规程

1.目的规范热球式风速仪对环境大气及工作场所空气现场测量的操作。

2.范围适用于QDF-6型热球式风速仪。

3.职责现场检测室负责仪器的保管、使用、日常校准和维护工作。

4.工作程序4.1.仪器准备4.1.1.充电方法：仪器在使用之前应检查电量，如果显示器的左下方出现“-+”符号，说明充电电池组应该充电。

每次充电时间为12--15小时。

4.2.仪器操作4.2.1仪器通电前，先将风速传感器的电缆在四孔插座内，然后将测杆垂直向上放置，压紧螺旋，是探头封闭在测杆内。

4.2.2.开启面板上的电源开关，预热三分钟，数字表示应为00.00±1个字。

4.2.3.轻轻拉动测杆顶端的螺塞，是探头露出并置于被测气流中：此时要注意，探头有红点的一方一定要对准风向，这时数字表头上显示值即为被测风速值（米/秒）。

4.2.4.保持：当需要观测某时刻风速的稳定风速时，按下“保持”键按钮；放开按钮仪器即可回复原测试状态。

4.2.5.测量结束后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件（热球）。

4.3.仪器维护4.3.1.加热球有飞尘，可将探头放在无水乙醛中轻轻摆动去掉粉尘，充分干燥后再使用；清洗过程中，不可使用毛刷或其它硬物，以免损坏热球或改变热球位置,影响测量准确度。

仪器应放在通风、干燥、没有腐蚀性气体及强烈震动和强磁场的室内。

5.支持性文件5.1《QDF-6型热球式风速仪使用说明书》6.质量记录6.1.仪器设备使用登记表HNJ1-QR-05-06-20166.2.仪器设备维护记录表HNJ1-QR-05-09-20166.3.仪器设备期间核查记录表HNJ1-QR-06-02-20167.附录无。

热球式电风速计原理及操作规程

热球式电风速计原理及操作规程一、热球式电风速计的原理热球式电风速计利用热效应的原理进行测量。

当电流通过热敏传感器时，传感器会被加热并对周围介质进行热传导。

如果周围介质是气体，传感器将散发热量，并使传感器表面温度降低。

同时，热敏传感器再次恢复到初始状态，维持传感器表面的恒定温度。

根据这个原理，可以测量该恒定温度和实际温度之间的差异，从而得到风速的值。

二、热球式电风速计的操作规程1.准备工作：（1）检查仪器的外观是否完好无损，仪器是否正常工作。

（2）将仪器放置在平稳的工作台上，并确保周围环境无干扰。

（3）确保仪器的电源已连接，并处于正常工作状态。

2.调整仪器：（1）将风速计的电源开关打开，等待仪器预热。

（2）按照仪器使用手册的说明，设置仪器的参数，如温度单位、测量范围等。

（3）根据需要将热球式电风速计放置在需要测量的位置，并保持仪器与风的垂直方向。

3.测量风速：（1）按下仪器上的测量开始按钮，仪器开始测量。

（2）等待一段时间，直到仪器稳定显示风速的数值。

（3）根据需要，可以多次测量来获得更加准确的结果。

（4）记录测量结果，并进行数据处理，如平均值、最大值、最小值等。

4.结束操作：（1）关闭仪器的电源开关，断开电源连接。

（2）清洁仪器的外部表面，并将仪器放置在干燥通风的地方。

（3）检查仪器是否存放正确，如是否处于防尘、防潮的环境中。

通过以上操作规程，可以准确测量风速，以满足不同场合的需求。

总结：热球式电风速计利用热敏传感器的热效应原理进行风速测量。

在操作时，需要进行适当的调整和准备，确保仪器的正常工作。

在测量过程中，应注意保持仪器的稳定和与风的垂直方向。

测量完成后，应做好仪器的保养和整理，以确保仪器的长期稳定工作。

QDF-6型数字风速仪技术参数

QDF—6型数字风速仪技术参数QDF—6型数字风速仪（又名QDF—6型热球风速仪）能够测量不同环境、不同条件下的气流，特别适合对各种低空气流的测量。

QDF—6型数字风速仪是一种便携式、智能化的低风速测量仪表，广泛应用于室内供暖、室内通风、空气调控和气象学测量研究。

适用于对工厂、学校、各种不同类型的公共场合、商场、酒店、医院、办公场合、科研院所、生物化工、制药、农作物培养、大棚农业等等行业的检测，是暖通、空调、环保工程师的得力助手、必备工具。

在测量管道环境及采暖、空调制冷、环境保护、节能监测、气象、农业、冷藏、干燥、劳动卫生调查、干净车间、化纤纺织，各种风速试验等方面有广泛用途。

一、构成及原理QDF—6型数字风速仪是由热球式风速传感器、测试仪和充电器三大部分构成。

测试仪主机包含充电电池组、放大器、恒流源、A/D改换器、数字显示等部分构成。

热球式风速传感器是一种旁热式换能原理的传感器，包含加热和感温两部分。

热球—敏感元件的加热丝，通过恒定的电流加热，由于热球体积甚小，热容量很小，热球内部温度快速上升，并与四周气体介质快速形成平衡，球内的热电偶感受到温度，输出热电势，很明显输出电势是温度的单值函数。

静态（即风速为零）时，热球内部温度最高，热偶的热接点（位于热球内部）与冷接点（位于热偶丝电极柱上）的温度差最大，此时热电偶的输出电势最大。

热球式风速传感器的输出特性是非线性的，它的输出电压信号与气体流速之间的关系可用一的数式表示。

传感器的输出信号经放大器放大后，经/D改换、非线形处理，输出到数字显示部分，数字表头直接显示出所测定的风速值，计量单位为”米秒“。

二、技术参数1、测量范围：0～30m/s；2、工作环境：温度：—10～+40°℃；湿度：≤85%RH；3、大气压：970～1040hPa；4、测量精度：≤4%（满量程）；5、风速量程：0.05—30m/s；6、精度：±（4%U±0.05）m/s；7、温度：0—50度；8、电源电压：1节9V电池；9、辨别率：0.01m/s；10、基本型显示数据：风速，最大风速，最小风速，平均风速；11、响应时间：≤3s；12、传感器：探杆可伸缩，最长3000px，一体化接线，前端可弯曲；13、工作环境：温度0—50℃，相对湿度＜90%RH；14、显示方式：数字显示；15、外型尺寸：217×97×46 mm；16、重量：≯600g。

QDF6型数字式风速仪操作规程作业指导书

QDF—6型数字式风速仪操作规程作业指导书1、目的规范数字风速仪操作规程，正确使用仪器，保障检测工作顺利进行。

2、适用范围适用风速仪（型号：QDF-6）的使用操作。

3、职责3.1操作人员；严格按本操作规程使用仪器，确保本设备的安全、正常运行，做好使用登记。

3.2管理人员：负责监督仪器操作是否符合规程；对设备进行日常管理和定期维护，做好记录；当设备出现无法排除的故障时，应做好记录，并及时向科室负责人员汇报，联系维修，做好记录。

3.3科长：监督设备的安全正常运行，组织每年对设备的校准/检定工作。

4、主要技术指标4.1测量风速范围：0-30m/s。

4.2电源：直流5-6V。

4.3工作环境；温度-10℃-＋40℃；湿度：<85%；大气压：970-1040hpa。

5、操作规程5.1监测点的确定和要求5.1.1室内面积不足16m2，测室中央一点；16m2以上但不足30m2测二点（居室对角线三等分，其二个等分点作为测点）；30m2以上但不足60m2测三点（居室对角线四等分，其三个等分点作为测点）；60m2以上测五点（二对角线上梅花设点）。

5.1.2测点离地面高度0.8m-1.6m，应离开墙壁和热源不小于0.5m。

5.2使用方法5.2.1仪器通电前，先将风速传感器的电缆插头插在四孔插座内，然后将测杆垂直向上放直，压紧螺塞，使探头封闭在测杆内。

5.2.2开启面板上的电源开关，预热3分钟，数字表指示应为0.00±1个字。

5.2.3测量：轻轻拉动测杆顶端的螺塞，使探头露出并置于被测气流中，此时要注意，探头有机玻璃上的红点一方一定要对准风向，这时数字表头上的显示值即为被测风速值（m/s）。

5.2.4测量完毕后，关闭电源，同时将探头密封在测杆内，以免损坏敏感元件—热球，然后再取下测杆。

5.2.5保持：当需要观测某时刻的风速稳定值时，请按“保持”按钮；放开按钮后仪器即可恢复原测试状态。

5.3充电方法：仪器在使用过程中，如果显示器的左下方出现“Ξ”符号，说明机内充电电池应该充电了。
