solidwsorks第四章 钣金零件设计
技术干货：全面讲解SolidWorks钣金建模设计的画法
技术干货：全面讲解SolidWorks钣金建模设计的画法钣金零件建模钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。
整个模型的所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。
如果需要释放槽，软件会自动添加。
SolidWorks为满足这些需求定制了专门的钣金工具。
基体法兰：用来为钣金零件创建基体特征，它与拉伸特征相类似，可以用指定的折弯半径来自动添加折弯。
斜接法兰：是针对那些需要在边线进行一定角度连接的模型，在一条边或者多条边上建立法兰，用户也可以根据需要在适当的地方创建释放槽。
边线法兰：特征可将法兰添加到钣金零件的所选边上，用户可以修改折弯角度和草图轮廓。
也可同时在多条边线上创建法兰。
边线法兰：也可以在直线边或曲线边上添加。
同样能够在零件上添加边线法兰特征，例如放样或圆柱零件的直线边。
薄片：特征可以为钣金零件添加具有相同厚度的薄片，薄片特征的草图必须在已有平面上绘制。
展开和折叠：在模型展平状态下进行的任何切除，都要用到这对额外的操作，用展开命令展开所需折弯，进行切除，然后用折叠命令将折弯折叠回去。
切口：切口特征通过一个很小的间距切开模型，从而打开盒子形成一个可以展开的钣金零件。
成形工具是作为钣金零件折弯、伸展或者变形的冲模来使用。
应用成形工具的面与成形工具自身的停止面相对应。
默认情况下，成形工具向下行进，材料在成形工具接触面时变形。
拖放操作非常简单，只要从设计库中拖动成形工具，然后放置到当前零件的面上。
可以通过光标处特征的预览图来查看成形的情况。
成型工具制作：用零件状态下建立一成型工具PART，然后直接拖动特征树上的零件名称到设计库的成型工具文件夹就完成了成型工具的制作。
绘制的折弯闭和角我们来看个具体的例子：制作一个立体声收音机的盖子，如右图。
1、基体法兰基体法兰是钣金零件的基本特征，是钣金零件设计的起点，可以看作是拉伸凸台的一种变形操作。
2、斜接法兰斜接法兰用来生成一段或多段相互连接的法兰并且自动生成必要的切口。
solidworks高级培训_钣金件
64
冲孔表
65
创建成型工具 两种方法
成型工具文件（*.sldftp） 带成型工具特征的零件文件（*sldprt）
66
Lesson 5 其他钣金特征和技术
Lesson 5 Topics
通过延伸面来封闭边角
创建转折和褶边特征 对称零件的简化建模 在展开状态下设计钣金零件和使用绘制的折弯工具加入折弯特征 装配体环境下生成钣金
68
边线法兰和闭合角
69
褶边
70
扫面法兰
71
使用对称
72
使用对称及库特征
73
其他钣金建模技术
展开圆锥和圆柱
在展开状态下设计 放样折弯
74
装配体下钣金关联设计、配置
75
这是什么？
钣金件就是冷加工工艺形成的薄板。 钣金件的优点：强度大，导电性好，经济实惠，量产。
钣金件的应用
4
钣金的应用
5
钣金折弯系数类型
折弯系数表概述 折弯系数
折弯扣除
K 因子 折弯计算表
6
折弯系数表：关于材料具体参数的表格，利用材料厚度和折 弯半径进行的折弯计算。（插入/钣金/折弯系数表）
20
典型钣金零件
1.1 钣金零件的概念和特点 1.2 创建钣金的方法 1）法兰法：基体、边线和斜切
2）转换法：零件转化、中间文件转化
3）其他方法：绘制折弯、放样折弯和卷圆 1.3 案例介绍
21
案例
基体法兰 应用钣金规格表 边线法兰和斜接法兰 平板型式 钣金零件的工程图
22
钣金特征---基体法兰
23
钣金特征---薄片
24
solidworks课件教程第4章
平滑过渡。 ▪ 5．变半径圆角：可以为边线的每个顶点指定不同的圆角半径。 ▪ 6．混合面圆角：通过它可以将不相邻的面混合起来。 ▪ 图4-17展示了它们各自的效果。
4.3.1 等半径圆角特征
▪ 等半径圆角特征是指对所选边线以相同的圆角半径进行倒圆角的操 作，要生成等半径圆角特征，可作如下操作：
如图4-1所示。 ▪ 4．在［孔］属性管理器的第一个下拉列表框中选择终止类型。
图4-1 ［孔］属性管理器
▪ 5．在 微调框中键入孔的直径。 ▪ 6．如果要给特征添加一个拔模，单击[拔模开关]按钮 ，然后输入
一拔模角度。
▪ 7．单击 按钮，完成简单直孔特征的生成。 ▪ 虽然在模型上生成了简单直孔特征，但是上面的操作还不能确定
▪ 1．单击[特征]控制面板上的[圆角]按钮 ，或选择［插入］|［特征］ |［圆角］命令。
▪ 2．在出现的［圆角］属性管理器中选择［圆角类型］为［等半 径］，如图4-18所示。
▪ 3．在［圆角项目］的 微调框中设置圆角的半径。 ▪ 4．单击 图标右边的显示框，然后在右面的图形区域中选择要进
行圆角处理的模型边线、面或环。
|［圆角］命令。 ▪ 2．在出现的［圆角］属性管理器中选择［圆角类型］为［等半
径］。 ▪ 3．在［圆角项目］下，选择［多半径圆角］复选框。 ▪ 4．单击 图标右边的显示框，然后在右面的图形区域中选择要进行
的孔，如图4-3所示。
4.2.2 柱形沉头孔
▪ SolidWorks 2012将机械设计中常用异型孔集成到异型孔向导中。用户在 创建这些异型孔时，无需翻阅资料，也无需进行复杂的建模，只要通过 异型孔向导的指导，输入孔的特征属性，系统会自动生成各种常用异型 孔。此外还可以将最常用的孔类型（包括与该孔类型相关的任何特征） 添加到向导中，在使用中通过滚动菜单选择。柱形沉头孔的参数如图4-4 所示。
SolidWorks钣金
4.1 基本术语
4.1.2 折弯扣除 当在生成折弯时，用户可以通过输入数值指定一个明确 的【折弯扣除】。【折弯扣除】由虚拟非折弯长度减去钣金 原材料的总展开长度来计算。 用来决定使用折弯扣除值时，总展开长度的计算公式如 下： Lt = A + B - BD 式中： BD ——— 折弯扣除 Lt ——— 总展开长度 A、B ——— 虚拟非折弯长度
4.1 基本术语
（1）选择菜单栏中的【插入】/【钣金】/【折弯系数表】 /【新建】命令，系统弹出【折弯系数表】对话框。 （2）在【折弯系数表】对话框中设置单位，键入文件名， 单击【确定】按钮，则包含折弯系数电子表格的嵌置Excel 窗口出现在SolidWorks窗口中。折弯系数电子表格包含默 认的半径和厚度值。 （3）在Solidworks图形区的表格外单击，以关闭电子表 格。
4.1 基本术语
T ——— 材料厚度 t ——— 内表面到中性面的距离 A ——— 折弯角度（经过折弯材料的度） 由上面的公式可知，【折弯系数】即为钣金件在折弯时， 中性面上的圆弧长度。因此，指定的【折弯系数】的大小必 须介于钣金的内侧圆弧与外侧圆弧之间，以便与折弯半径和 折弯角度的数值相一致。在机械工程中，钣金件的精度都不 高，使用SolidWork中的钣金工具进行折弯操作时，选择默 认的参数即可，例如【K-因子】一般都取0.5，即钣金件的 中性层位于板内侧与板外侧的中间位置。
第四章 钣金
这种方法利用了钣金工具命令，从最初的基体法兰特征开 始，直接将零件作为钣金零件开始建模。该方法是常用的方 法，也是本章所要讲述的重点内容。 （2）将实体零件转换成钣金零件 这种方法可以按照常规的建模方法先建立零件，然后将 其转换成钣金零件。
4.1 基本术语
钣金零件在折弯过程中，折弯处内侧的材料受到压缩， 外侧的材料受到拉伸，从而导致板件折弯处的展开长度与折 弯前的长度不相等，其程度与钣金零件的材料种类、热处理 状态、机械性能、板材的厚度及折弯半径均有关系。为了反 映钣金零件经折弯后，折弯处的长度所发生的变化程度，可 以选用如下几个参数之一：【折弯系数】、【折弯扣除】和 【K-因子】，而且这些参数之间有一定的关系。
solidworks钣金设计

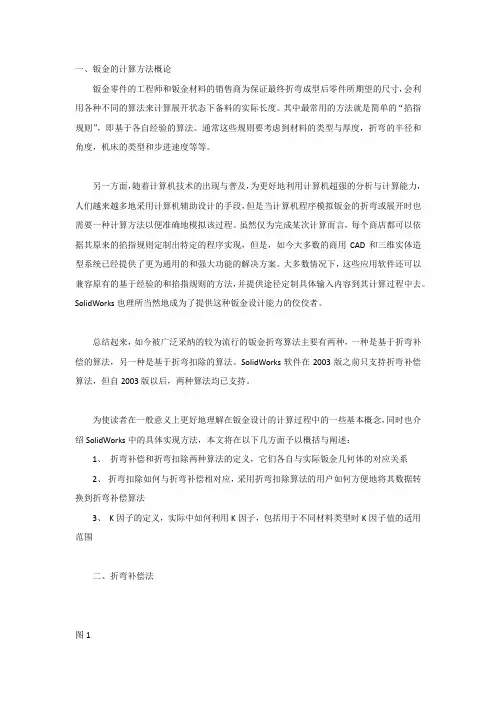

一、钣金的计算方法概论钣金零件的工程师和钣金材料的销售商为保证最终折弯成型后零件所期望的尺寸，会利用各种不同的算法来计算展开状态下备料的实际长度。
其中最常用的方法就是简单的“掐指规则”，即基于各自经验的算法。
通常这些规则要考虑到材料的类型与厚度，折弯的半径和角度，机床的类型和步进速度等等。
另一方面，随着计算机技术的出现与普及，为更好地利用计算机超强的分析与计算能力，人们越来越多地采用计算机辅助设计的手段，但是当计算机程序模拟钣金的折弯或展开时也需要一种计算方法以便准确地模拟该过程。
虽然仅为完成某次计算而言，每个商店都可以依据其原来的掐指规则定制出特定的程序实现，但是，如今大多数的商用CAD和三维实体造型系统已经提供了更为通用的和强大功能的解决方案。
大多数情况下，这些应用软件还可以兼容原有的基于经验的和掐指规则的方法，并提供途径定制具体输入内容到其计算过程中去。
SolidWorks也理所当然地成为了提供这种钣金设计能力的佼佼者。
总结起来，如今被广泛采纳的较为流行的钣金折弯算法主要有两种，一种是基于折弯补偿的算法，另一种是基于折弯扣除的算法。
SolidWorks软件在2003版之前只支持折弯补偿算法，但自2003版以后，两种算法均已支持。
为使读者在一般意义上更好地理解在钣金设计的计算过程中的一些基本概念，同时也介绍SolidWorks中的具体实现方法，本文将在以下几方面予以概括与阐述：1、折弯补偿和折弯扣除两种算法的定义，它们各自与实际钣金几何体的对应关系2、折弯扣除如何与折弯补偿相对应，采用折弯扣除算法的用户如何方便地将其数据转换到折弯补偿算法3、K因子的定义，实际中如何利用K因子，包括用于不同材料类型时K因子值的适用范围二、折弯补偿法图1为更好地理解折弯补偿，请参照图1中表示的是在一个钣金零件中的单一折弯。
图2是该零件的展开状态。
折弯补偿算法将零件的展开长度(LT)描述为零件展平后每段长度的和再加上展平的折弯区域的长度。
solidworks钣金设计实例精解

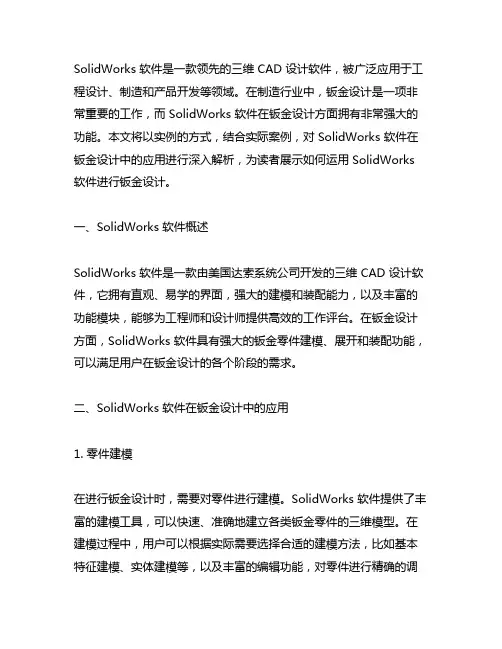

SolidWorks 软件是一款领先的三维 CAD 设计软件，被广泛应用于工程设计、制造和产品开发等领域。
在制造行业中，钣金设计是一项非常重要的工作，而 SolidWorks 软件在钣金设计方面拥有非常强大的功能。
本文将以实例的方式，结合实际案例，对 SolidWorks 软件在钣金设计中的应用进行深入解析，为读者展示如何运用 SolidWorks 软件进行钣金设计。
一、SolidWorks 软件概述SolidWorks 软件是一款由美国达索系统公司开发的三维 CAD 设计软件，它拥有直观、易学的界面，强大的建模和装配能力，以及丰富的功能模块，能够为工程师和设计师提供高效的工作评台。
在钣金设计方面，SolidWorks 软件具有强大的钣金零件建模、展开和装配功能，可以满足用户在钣金设计的各个阶段的需求。
二、SolidWorks 软件在钣金设计中的应用1. 零件建模在进行钣金设计时，需要对零件进行建模。
SolidWorks 软件提供了丰富的建模工具，可以快速、准确地建立各类钣金零件的三维模型。
在建模过程中，用户可以根据实际需要选择合适的建模方法，比如基本特征建模、实体建模等，以及丰富的编辑功能，对零件进行精确的调整和优化，确保模型的准确性和完整性。
2. 零件展开在零件建模完成后，需要对零件进行展开，为后续的加工和制造工作提供参考。
SolidWorks 软件提供了强大的展开功能，可以根据零件的实际形状和尺寸，快速生成准确的展开图，为下一步的工艺设计和生产提供便利。
3. 装配设计除了对单个零件进行设计外，钣金设计还涉及到零件的装配。
SolidWorks 软件允许用户在三维空间中进行零件的装配设计，可以灵活地组合、调整零件的位置和间距，同时可以进行碰撞检测和其他相关的分析，确保装配的正确性和可靠性。
4. 工艺设计在钣金设计的最后阶段，用户需要进行工艺设计，确定加工工艺和制造流程。
SolidWorks 软件提供了丰富的工艺设计工具，包括成形工艺、冲压工艺、焊接工艺等，可以帮助用户根据零件的实际情况，选择合适的加工方法和工艺参数，为生产提供科学依据。
第4章 SolidWorks零件设计
2） 计算零件质量
单击【工具】→【质量特性】。计算得到
零件质量为396.96克。
3） 删除零件合金钢材质
在 FeatureManager 设计树中选
择
。右击删除材质。在
FeatureManager 设计树中选择重新显示
为
。
4）将ABS材质指派给零件
5） 计算零件质量
单击【工具】→【质量特性】。计算得到
下面通过两个实例说明给零件指派材料的方 法以及自定义材料的方法。
9
材质设定案例
零件的材料和质量和加工、运输成本密切相关，某公司希望在产 品的设计阶段、而不是在制造出样机后才得到材质和质量的关系。 你能够以下图产品为例，计算它们的材质分别为合金钢和塑料时 的质量吗？
10
1）将合金钢材质指派给零件
11
• 单击工具栏上Instant3D 按钮，启用拖动控标、尺寸及草图来动态 修改特征，它既可以生成和修改特征，也可以对草图进行编辑。
18
使用 Instant3D 编辑草图
19
使用 Instant3D生成和修改特征
编辑前的实体模型
使用调整大小控标修改特征值
直接使用移动控标来移动特征
按Ctrl键使用移动控标来复制特征
20
4.4 零件配置
• 某公司销售的产品有图4-51所示的三种型号，请思考如何高效地管 理这三种型号的模型文件？
21
4.4.1 配置项目
• 配置的生成方法主要有两种，第一种是手工生成配置，第二种是 采用系列零件设计表生成配置。
• 手工生成配置主要是应用配置管理器来添加、编辑和管理配置， 实现同一零件内不同配置之间的切换。
• 在掌握了SolidWorks的各种绘图技巧和规律之后，要总结一种简 单而又高效的绘图方法，实现更快更好地用SolidWorks软件绘制 三维模型。
SolidWorks钣金零件设计
SolidWorks钣金零件设计一、直接使用钣金特征用户在设计钣金零件时，直接使用各种钣金工具（例如“基体法兰”、“边线法兰“等工具）。
如图所示，此模型可以直接使用基体法兰、边线法兰等工具完成建模，完成的钣金零件可以顺利展开。
1．利用开环草图建立基体法兰利用开环草图建立基体法兰时，用户可以定义钣金的厚度、默认折弯半径、默认折弯系数和默认释放槽类型。
绘制图所示草图，单击“基体法兰/薄片”按钮，给定特征的拉伸长度为20mm、钣金厚度为1.5mm、默认折弯钣金为0.5mm，钣金厚度的方向可以通过“钣金参数”选项组中的“反向”复选框来进行改变。
基体法兰特征建立后，用户可以利用其他钣金工具完成钣金零件设计，如图所示，这里分别使用斜接法兰、薄片特征、拉伸切除、阵列及断开边角等特征完成零件设计，最后完成钣金零件的展开。
2．利用闭环草图建立基体法兰利用闭环草图建立基体法兰时，由草图的轮廓定义法兰形状，用户只能给定钣金的厚度参数，如图所示。
建立基体法兰后，需要编辑“钣金1“特征来设置默认的钣金参数，包括折弯半径、折弯系数和释放槽类型。
3．利用放样法兰建立钣金利用放样的折弯，可以类似放样其特征利用两个不封闭草图所建立放样的钣金，如图所示。
草图中需要建立断开缺口，即放样的轮廓是开环轮廓。
绘制草图时，要注意草图中缺口的对应。
放样的折弯可以展开，SolidWorks提供了用于计算放样折弯精度的工具。
二、从实体零件形成钣金用户可以按照一般零件的设计步骤完成钣金零件设计，使用薄壁特征或者抽壳等方法完成壁厚均匀一致的实体零件，这时零件中还没有形成折弯，因此也不存在钣金的弯角。
用户可以使用“插入折弯”工具，将薄壁零件转化为钣金零件，最后再利用相关的钣金特征完成最终的设计，如图所示，这也是早期SolidWorks版本设计钣金零件较为常用的方法。
另一种情况，有些钣金零件直接使用钣金特征建模时很不方便，或者无法利用钣金特征来完成。
这种情况下，先考虑使用实体建模方式，结合曲面工具来建立钣金零件的有关形状，最后再转换成钣金，以达到顺利展开的目的，也是一种很好的建模思路。
Solidworks钣金设计教程
Solidworks钣金设计教程SolidWorks钣金设计SolidWorks提供了顶尖的、全相关的钣金设计能力。
在SolidWorks中可以直接使用各种类型的法兰、薄片等特征，正交切除、角处理以及边线切口等钣金操作变得非常容易。
可以直接按比例放样折弯、圆锥折弯、复杂的平板型式的处理。
SolidWorks中钣金设计的方式与方法与零件设计的完全一样，用户界面和环境也相同，而且还可以在装配环境下进行关联设计；自动添加与其他相关零部件的关联关系，修改其中一个钣金零件的尺寸，其它与之相关的钣金零件或其他零件会自动进行修改。
因为钣金件通常都是外部围绕件或包容件，需要参考别的零部件的外形和边界，从而设计出相关的钣金件，以达到其他零部件的修改变化会自动影响到钣金件变化的效果。
SolidWorks的二维工程图可以生成成型的钣金零件零件工程图，也可以生成展开状态的工程图，也可以把两种工程图放在一张工程图中，同时可以提供加工钣金零件的一些过程数据，生成加工过程中的每个工程图。
第一章基本术语在SolidWorks2022年钣金设计中常用的基本术语有如下几种：折弯系数、折弯扣除、K-因子等。
另外在SolidWorks中除直接指定和由K-因子来确定折弯系数之外，还可以利用折弯系数表来确定。
在折弯系数表中可以指定钣金零件的折弯系数或折弯扣除数值等，折弯系数表还包括折弯半径、折弯角度以及零件厚度的数值。
1.1 折弯系数零件要生成折弯时，可以指定一个折弯系数给一个钣金折弯，但指定的折弯系数必须介于折弯内侧边线的长度与外侧边线的长度之间。
折弯系数可以有钣金原材料的总展开长度减去非折弯长度来计算，如图1所示。
用来决定使用折弯系数值时，总平展长度的计算公式如下：Lt = A + B + BA 式中：BA――――折弯系数Lt ――――总展开长度A、B―――非折弯系数图1 折弯系数示意图1.2 折弯扣除当在生成折弯时，用户可以通过输入数值来给任何一个钣金折弯指定一个明确的折弯扣除。
第4章__SolidWorks钣金
4.1 基本术语
4.1.4 折弯系数表
除直接指定和由【 因子 来确定【折弯系数】之外， 因子】 除直接指定和由【K-因子】来确定【折弯系数】之外，还可以利用 折弯系数表】来确定。 折弯系数表】中可以指定钣金零件的【 【折弯系数表】来确定。在【折弯系数表】中可以指定钣金零件的【折 弯系数】 折弯扣除】数值等， 折弯系数表】还包括【折弯半径】 弯系数】或【折弯扣除】数值等，【折弯系数表】还包括【折弯半径】、 折弯角度】以及板件的厚度。 【折弯角度】以及板件的厚度。 中有两种【 在SolidWorks中有两种【折弯系数表】可供使用：一是带有 扩展 中有两种 折弯系数表】可供使用：一是带有.blt扩展 名的文本文件，二是嵌入的Excel电子表格。本小节介绍第二种类型。 电子表格。 名的文本文件，二是嵌入的 电子表格 本小节介绍第二种类型。 在SolidWorks中，所生成的新【折弯系数表】保存在嵌入的 中 所生成的新【折弯系数表】保存在嵌入的Excel 电子表格程序内，根据需要可以将【折弯系数表】 电子表格程序内，根据需要可以将【折弯系数表】的数值添加到电子表 格程序中的单元格内。 格程序中的单元格内。
4.2利用钣金特征建立零件 利用钣金特征建立零件
4.2.12 展开 在钣金零件设计树中， 平板型式】是最后一个特征。 在钣金零件设计树中，【平板型式】 是最后一个特征。 在特征管理器中， 平板型式】 在特征管理器中，【平板型式】之前的所有特征在折叠或展 开的钣金零件中都出现过， 平板型式】 开的钣金零件中都出现过，而【平板型式】之后的所有特征 则只有在展开的钣金零件中才会出现。可以通过将【平板型 则只有在展开的钣金零件中才会出现。可以通过将【 解除压缩来展开整个钣金零件。 式】解除压缩来展开整个钣金零件。
solidworks高级培训-钣金件
▪ 其中：
– Lt 是总的平展长度 – A 与 B 如图所示 – BD 是折弯扣除值
K 因子
▪ K-因子为代表中性面于钣金零件厚度的位置的比率。
▪ 带 K-因子的折弯系数使用以下计算公式：
– BA=∏ (R + KT) A/180 – BD = 2(R+T)-BA
▪ 其中： ▪ BA = 折弯系数 ▪ R = 内侧折弯半径 ▪ K = K-因子，即为 t / T ▪ T = 材料厚度 ▪ t = 内表面到中性面的距离 ▪ A = 折弯角度（经过折弯材料的角度）
钣金的应用
钣金折弯系数类型
▪ 折弯系数表概述 ▪ 折弯系数 ▪ 折弯扣除 ▪ K 因子 ▪ 折弯计算表
▪ 折弯系数表：关于材料具体参数的表格，利用材料厚度和折 弯半径进行的折弯计算。（插入/钣金/折弯系数表）
▪ K因子：是折弯计算中的一个常数，它是内表面到中性面的距 离与钣金厚度的比值。
▪ 折弯系数/折弯扣除：根据用户的经验和工厂实际经验来定。
目录
前言 钣金基础知识 第一章 钣金法兰方法 第二章 钣金转换方法 第三章 多实体钣金零件 第四章 钣金成型工具
第五章 其他钣金特征和技术
Modeling Sheet Metal Parts
前言：钣金基础知识
这是什么？
▪ 钣金件就是冷加工工艺形成的薄板。 ▪ 钣金件的优点：强度大，导电性好，经济实惠，量产。 ▪ 钣金件的应用
▪ 折弯计算表：定义角度范围，以及计算这些范围的相关方程 式。
折弯系数
▪ 折弯系数计算
▪ 以下方程用来决定使用折弯系数数值时的总平展长度。
– Lt= A + B + BA
solidworks钣金设计
solidworks钣金设计SolidWorks提供了顶尖的、全相关的钣金设计能力。
在SolidWorks中可以直接使用各种类型的法兰、薄片等特征，正交切除、角处理以及边线切口等钣金操作变得非常容易。
可以直接按比例放样折弯、圆锥折弯、复杂的平板型式的处理。
SolidWorks中钣金设计的方式与方法与零件设计的完全一样，用户界面和环境也相同，而且还可以在装配环境下进行关联设计;自动添加与其他相关零部件的关联关系，修改其中一个钣金零件的尺寸，其它与之相关的钣金零件或其他零件会自动进行修改。
因为钣金件通常都是外部围绕件或包容件，需要参考别的零部件的外形和边界，从而设计出相关的钣金件，以达到其他零部件的修改变化会自动影响到钣金件变化的效果。
SolidWorks的二维工程图可以生成成型的钣金零件零件工程图，也可以生成展开状态的工程图，也可以把两种工程图放在一张工程图中，同时可以提供加工钣金零件的一些过程数据，生成加工过程中的每个工程图。
本章首先来介绍了与钣金设计相关的术语，然后介绍钣金零件的生成方法以及钣金特征的编辑。
6.1 基本术语在SolidWorks2006钣金设计中常用的基本术语有如下几种:折弯系数、折弯扣除、K-因子等。
另外在SolidWorks中除直接指定和由K-因子来确定折弯系数之外，还可以利用折弯系数表来确定。
在折弯系数表中可以指定钣金零件的折弯系数或折弯扣除数值等，折弯系数表还包括折弯半径、折弯角度以及零件厚度的数值。
6.1.1 折弯系数零件要生成折弯时，可以指定一个折弯系数给一个钣金折弯，但指定的折弯系数必须介于折弯内侧边线的长度与外侧边线的长度之间。
折弯系数可以有钣金原材料的总展开长度减去非折弯长度来计算，如图6-1所示。
用来决定使用折弯系数值时，总平展长度的计算公式如下:Lt = A + B + BA式中:BA————折弯系数Lt ————总展开长度A、B———非折弯系数图6-1 折弯系数示意图6.1.2 折弯扣除当在生成折弯时，用户可以通过输入数值来给任何一个钣金折弯指定一个明确的折弯扣除。
SolidWorks计算机三维建模及分析
绘制一个50mm的圆。保持草图处于激活状态，单击特征工具栏上的，出现对话框。
课堂练习2-1 轴套
2.2.2 旋转特征
所谓旋转特征是旋转通过绕中心线旋转草图来生成基体、凸台、切除或曲面。系统默认的旋转角度为 360 度。 回转特征有三类： 旋转基体／凸台、旋转切除、旋转曲面
学时数
4 4 4 4 4 4 4 4 4 4 40
第1章 草图设计
本章用4个课时的时间，主要讲解基本草图绘制 草图几何 关系 草图尺寸标注等基本内容，为零件的三维设计作准备。
1.1 概述 (1) Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程分析和产品数据管理软件开发和营销的高科技跨
课堂练习2-5 伸缩杆零件
① 划分结构层次 ② 安排分解顺序 ③ 确定结构关系 （5）合理使用特征
特征使用在很大程度上会影响零件后期的修改方法和修改的便利性，合理的特征建模应当充分考 虑零件的加工方法和结构特点。
2.2 基础特征
2.2.1 拉伸特征
“拉伸”就是把一个草图沿垂直方向伸长，伸长的方向可以是单向或双向的。拉伸特征主要分为拉 伸凸台/基体、拉伸薄壁和拉伸切除3种类型。 建立拉伸特征的主要条件： a.必须有一个草绘。 b.必须指定拉伸的类型
绘制下列草图
习题 7
习题 8
习题 9
本例主要学习利用添加几何关系及辅助点绘图
习题 10
• 本例主要学习3D草图绘制
习题 11
第2章 零件设计 本章用4个课时的时间，主要讲解建模基本特征草图及方法。
2.1 零件建模的基本规则 (1) 确定最佳观察视角 最佳观察视角的确定主要应从以下几个方面综合考虑： ① 零件放置方位应使主要面与基准面平行，主要轴线与基准面垂直。 ② 所选方向应尽可能多地反映零件的特征形状。 ③ 较好的反映各结构形体之间的位置关系。 ④ 有利于减少工程视图中的虚线，并方便布置视图等。
solidwork 钣金绘图说明
材料內
材料外
向外彎折
從虛擬交角處開始的彎折
Step 4
斜接－凸緣。
點選模型內部的垂直邊線開啟草圖繪製，繪製㆒條長 10mm 的草圖線段，繪製 完成後按㆘ 斜接凸緣。
4-22
4
第 4 章 鈑金
出現黃色預覽的鈑金模型後，再按㆘邊線旁的選擇相切符號 邊線也會自動選擇起來。
衍生，另㆒段
4-23
Step 5
Y 彎折半徑。 通常鈑金產品在彎折板材的時候，通常在轉角處會利用㆒個圓角，做為彎折材 料的加工方式。這裡的半徑值是設定板材彎折後，內部較小㆒方的半徑值，這 個數值通常會和板材厚度有關，最小通常是0.2mm。在特殊狀況㆘，SolidWorks 可以允許半徑值為零。
4-7
半徑為零的
Z 彎折裕度。 我們繪製的鈑金零件除了要能展開外，還要能展開出正確的圖形才有用處。要 展開㆒個正確的鈑金圖面，需要在『彎折裕度』的設定給㆒個正確的數值。 SolidWorks在這裡提供幾種方式，設定彎折裕度。 K-factor。 利用鈑金㆗立面的位置，鈑金零件的厚度作為基準，計算出鈑金彎折裕度的 數值。
薄板頁。
選擇展開的平面作為繪圖平面，繪製如㆘圖般的草圖。
繪製完成後，按㆘ 薄板頁。
4-26
4
Step 9 按㆘
摺疊。 摺疊，選擇固定面和折疊的彎折。
第 4 章 鈑金
Step 10 草圖繪製彎折。 點選平面開啟草圖繪製，在草圖㆗繪製㆒條直線，等㆒㆘利用這條直線做為彎
折線。
4-27
完成草圖後，插入 草圖繪製彎折。
4-16
4
如㆘圖在『展開-草圖 1』㆗，加入兩段草圖直線。
第 4 章 鈑金
離開『展開-草圖 1』草圖後，系統會利用剛剛的草圖線段做為彎折線，將鈑金 部份彎折。特徵樹㆖也會多了兩個『展開彎折』。
SOLIDWORKS钣金设计基础教程
精选可编辑ppt
返回10
断开的边角/剪裁
• 使用该工具可以再钣金零件的边线或者面 中移除或者添加材料
精选可编辑ppt
返回11
褶边
• 该工具可以讲钣金零件的边线卷成不同的 形状（通常用于绘制双折边、卷边）。
精选可编辑ppt
返回12
闭合角
• 闭合角是特征是在钣金法兰或其他钣金特 征之间添加材料。
– 主要作用：调整边角缝隙。
精选可编辑ppt
返回 8
边线法兰
• 边线法兰：为钣金零件添加折弯特征。
– 绘制方法：选取需要折弯的边线（一条或多条 ），按需设定折弯角度，折弯长度，折弯半径 ，及释放槽类型后，生成所需的折弯边。
精选可编辑ppt
返回 9
拉伸切除
• 在折叠状态下，可以随时在零件的任何表 面创建切除特征。
• 展开折弯的特征，可以在折弯处建立切除 特征。
精选可编辑ppt
返回18
斜接法兰
• 用【斜接法兰】工具，可将一系列法兰特 征添加到钣金零件的一条和多条边线上。 其中法兰草图轮廓只能包括直线和圆弧， 并且可以是一条或多条连续照直线或L型轮 廓。
精选可编辑ppt
返回19
展开
使用【展开】工具将三维的折弯板展开为二 维的平板。与【平展】工具的区别是，【 展开】可以展开一个或多个折弯，【平展 】是展开全部折弯。
精选可编辑ppt
返回20
折叠
• 使用【折叠】工具能够将已展开的钣金平 板的整个或部分平面，再次恢复为折弯状 态。是相对于展开或平展的逆操作。
精选可编辑ppt
返回21
之一。
• 选用草图绘制工具，绘制草图。
– 1.绘制草图轮廓 – 2.添加几何关系 – 3.标注尺寸
