【最新整理,下载后即可编辑】《电磁感应》中的图像问题1、如图所示,在第一象限有一边长为L的等边三角形匀强磁场区域。

在第二象限有一平行于y轴的长为L的导体棒沿x轴正方向以速度v匀速通过磁场区域。

下列关于导体棒中产生的感应电动势E随x变化的图象正确的是()2、如图甲所示,在电阻R=1Ω,面积S1=0.3m2的圆形线框中心区域存在匀强磁场,圆形磁场区面积S2=0.2m2. 若取磁场方向垂直纸面向外为正方向,磁感应强度B随时间的变化规律可用图乙描述,则线框中的感应电流I (取顺时针方形为正方向)随时间t的变化图线是( )A . B.C.D.3、两块水平放置的金属板,板间距离为d,用导线将两块金属板与一线圈连接,线圈中存在方向竖直向上、大小变化的磁场,如图所示.两板间有一带正电的油滴恰好静止,则磁场的磁感应强度B随时间变化的图像是( )4、有一变化的匀强磁场垂直如图甲所示的线圈平面,若规定磁场垂直线圈平面向里为磁感应强度的正方向,电流从a经R流向b为电流的正方向.现在已知R中的感应电流I随时间t变化图象如图乙所示,那么垂直穿过线圈平面的磁场可能是图中的( )5、如图甲所示,两个闭合圆形线圈A、B的圆心重合,放在同一水平面内,线圈A中通以如图乙所示的变化电流,t=0时电流方向为顺时针(如图中箭头所示).对于线圈B,下列说法正确的是()A.在0~t1时间内,线圈B内有顺时针方向的电流,线圈有扩张的趋势B.在0~t1时间内,线圈B内有顺时针方向的电流,线圈有收缩的趋势C.在t1~t2时间内,线圈B内有顺时针方向的电流,线圈有收缩的趋势D.在t1~t2时间内,线圈B内有顺时针方向的电流,线圈有扩张的趋势6、两个不可形变的正方形导体框a、b连成如图甲所示的回路,并固定在竖直平面(纸面)内。

导体框a内固定一小圆环c,a与c在同一竖直面内,圆环c中通入如图乙所示的电流(规定电流逆时针方向为正),导体框b的MN边处在垂直纸面向外的匀强磁场中,则匀强磁场对MN边的安培力A. 0~1s内,方向向下B. 1~3s内,方向向下C. 3~5s内,先逐渐减小后逐渐增大D.第4s末,大小为零7、如图9-1-23所示,虚线矩形abcd为匀强磁场区域,磁场方向竖直向下,圆形闭合金属线框以一定的速度沿光滑绝缘水平面向磁场区域运动.如图所示给出的是圆形闭合金属线框的四个可能到达的位置,则圆形闭合金属线框的速度可能为零的位置是( ).8、如图(a),线圈ab、cd绕在同一软铁芯上,在ab线圈中通以变化的电流,用示波器测得线圈cd间电压如图(b)所示,已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈ab中电流随时间变化关系的图中,可能正确的是()9、如图,在光滑水平桌面上有一边长为L、电阻为R的正方形导线框;在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域,磁场的边界与导线框的一边平行,磁场方向竖直向下。

电磁感应中的电路及图象问题

电磁感应中的电路及图象问题
习题课一:电磁感应中的电路及图象问题
1
课堂互动探究
课时达标训练
电磁感应中的电路问题
电磁感应中的电路问题 电磁感应问题常与电路知识综合考查,解决此类问题的基本方法是: (1)明确哪部分电路或导体产生感应电动势,该部分电路或导体就相当于电源,其 他部分是外电路。
2
课堂互动探究
课时达标训练
(2)画等效电路图,分清内、外电路。 (3)用法拉第电磁感应定律 E=nΔΔΦt 或 E=Blv 确定感应电动势的大小,用楞次定律 或右手定则确定感应电流的方向。在等效电源内部,电流方向从负极指向正极。 (4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解。
课堂互动探究
课时达标训练
解析 题中正方形线框的左半部分磁通量变化而产生感应电动势,从而在线 框中有感应电流产生,把左半部分线框看成电源,其电动势为 E,内阻为2r, 画出等效电路如图所示,则 a、b 两点间的电势差即为电源的路端电压,设正 方形边长为 l,且依题意知ΔΔBt =10 T/s。由 E=ΔΔΦt 得 E=ΔΔBtS=ΔΔBt ·l22=10×0.222 V=0.2 V,所以 U=IR=2r+E 2r·2r=0.1 V,由于 a 点电势低于 b 点电势,故 Uab =-0.1 V,即选项 B 正确。
答案 A
20
课堂互动探究
课时达标训练
3.(电磁感应中的图象问题)如图7所示,在x≤0的区域内存在匀强磁场,磁场的方向垂 直于xOy平面(纸面)向里。具有一定电阻的矩形线框abcd位于xOy平面内,线框的ab 边与y轴重合。令线框从t=0时刻起由静止开始沿x轴正方向做匀加速运动,则线框 中的感应电流i(取逆时针方向的电流为正)随时间t的变化图线正确的是( )

课件1:专题九 电磁感应中的电路和图象问题

课件1:专题九  电磁感应中的电路和图象问题

慢.
菜单
高考总复习·物理
第三节 电磁感应中的电路和图像问题
(2)电磁感应中图象类选择题的两个常见解法
①排除法:定性地分析电磁感应过程中物理
量的变化趋势(增大还是减小)、变化快慢(均匀
变化还是非均匀变化),特别是物理量的正负,
排除错误的选项.
②函数法:根据题目所给条件定量地写出两
个物理量之间的函数关系,然后由函数关系对
[答案] (1)0.8 V 0.4 A (2)1.28×10-2 W
菜单
高考总复习·物理
第三节 电磁感应中的电路和图像问题
⊙规律总结 求解电磁感应电路问题的基本思路
(1)确定电源:明确哪一部分电路产生电磁感应, 则这部分电路就是等效电源.
(2) 用 右 手 定 则 或 楞 次 定 律 确 定 感 应 电 流 的 方 向.在电源(导体)内部,电流由负极(低电势)流向 电源的正极(高电势),在外部由正极流向负极.
与框架宽度相同,电阻为13 Ω,框
架电阻不计,电阻 R1=2 Ω,R2=1 Ω,图 9-3 -2 当金属棒以 5 m/s 的速度匀速向左运动时,求:
(1)流过金属棒的感应电流多大? (2)若图中电容器C为0.3 μF,则充电量为多少? 答案 (1)0.2 A (2)4×10-8 C
菜单
高考总复习·物理
菜单
高考总复习·物理
第三节 电磁感应中的电路和图像问题
2.对电磁感应中电源的理解 (1)电源的正、负极可用右手定则或楞次定律判定, 应注意内电路中电流方向由负极流向正极.
(2)电源电动势的大小可由 E=Blv 或 E=nΔΔΦt 求
得. 3.对电磁感应电路的理解 (1)在电磁感应电路中,相当于电源的部分把其他形

电磁感应中的电路和图像问题讲解

电磁感应中的电路和图像问题讲解

C
解见下页
x 0 R 2R
D
解: 导体棒运动到O点右侧x时,
L 2R sin BLv 2BRv sin
2BRv 1 cos2 2Bv R2 ( R x )2
取特殊值代入上式:
x 0, 0
x R , 3BRv
2
x R, 2BRv x 3R , 3BRv
t的变化规律如图2所示。以l表示线圈中的感应电流,以图1中线
圈上箭头所示的电流方向为正,则图3中正确的是: A
B/T
B 图1
I
先找解析式
o
1 234
图2
I
5
t
6
/
s I

E

S
B t

S
B

B
R R R t t
o 1 23
t
45 6
A
o1
I
I
o 1 234 56 t o 1
C
图3
t 在B-t图像中,
af
运动过程中确定哪
i
i
一段导线切割磁感
o
A
i
C
o
t
o
B
i
t
D
o
线,它就相当于电 t 源,然后确定切割
磁感线的有效长度, 再根据E=BLv和右 手定则判定感应电 t 流的大小和方向.
3. 如图所示,一闭合直角三角形线框以速度v匀速穿 过匀强磁场区域.从BC边进入磁场区开始计时,到A 点离开磁场区止的过程中,线框内感应电流的情况(以 逆时针方向为电流的正方向)是如下图所示中的
A
B
A
C
i

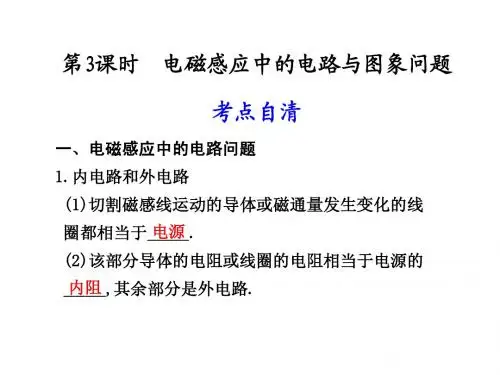

9第3课时电磁感应中的电路与图象问题

9第3课时电磁感应中的电路与图象问题

定速度v=1.0 m/s沿导轨向右穿越磁场,计算从金属
棒A1进入磁场(t=0)到A2离开磁场的时间内,不同时 间段通过电阻R的电流强度,并在图(b)中画出.
图6
解析
A1从进入磁场到离开的时间
(2分)
D 0 .2 s =0.2 s t1= v 1 .0
在0~t1时间内A1产生的感应电动势
E=Blv=0.6×0.3×1.0 V=0.18 V (3分)
解析
(1)棒匀速向左运动,感应电流为顺时针方向,
电容器上板带正电.因为微粒受力平衡,静电力方向向 上,场强方向向下. 所以微粒带负电
Uc q d Uc IR mg E 3R E Blv 0 I 由以上各式得 q 3mgd Blv 0
(2)由题意可得 qBlv mg ma 3d v at
qBla t g ,越来越大,加速度方向向上 3md 3mgd (1)负电 (2)见解析 tg Blv 0
答案
题型2
电磁感应中的图象问题
【例2】 如图3甲所示,一矩形线圈位于随时间t变化
的匀强磁场中,磁感应强度B随t的变化规律如图乙所 示.以i表示线圈中的感应电流,以图甲中线圈上箭头
所示方向为电流正方向,以垂直纸面向里的磁场方向
由图(a)知,电路的总电阻
rR =0.5 Ω rR 总电流I= E =0.36 A #43;
(2分)
(1分)
(2分)
A1离开磁场t1=0.2 s至A2未进入磁场t2=
的时间内,回路中无电流,IR=0
2D =0.4 s v (2分)
从A2进入磁场t2=0.4 s至离开磁场
(2)先根据电路知识求电容器两端电压,再根据q=
CU求解电荷量.

电磁感应中的电路、电荷量及图像问题

电磁感应中的电路、电荷量及图像问题

速 列方度程、找截距、斜率,特殊点求解。
解 : 导 体 杆 做 匀 加 速 直线 运 动 : v at
感 应 电 动 势 E BLv




I
E R
,
安 培 力 F安 BIL
牛 顿 第 二 定 律 : F F安 ma
R L F
F/ 8N

以上

式 : F
ma
B2L2 R
at
在 坐 标 系 找 出 截 距 和 计算 出 斜 率
6.如图甲,矩形导线框ABCD固定在匀强磁场中,方向如图,规
定向里为正,磁感应强度B随时间t变化如图乙,顺时针方向为
i的正,选项正确的( D )
B A B/T B0
i/A I0
i/A I0
0
-B0 C甲D
1
23 乙
4t/s
0
1
-I0
2 3 4t/s 0 1 2 3 4t/s
A
-I0 B
I0 i/A
大 小 判 断: L a 2vttanθ , 均 匀 减 小 ,I均 匀 减 小 , B错 .故选 A.
9.如图甲所示,在电阻R=1Ω,面积S1=0.3m2的单匝圆形线框 中心区域存在匀强磁场,圆形磁场区域面积S2=0.2m2.若取磁 场方向垂直纸面向外为正方向,磁感应强度B随时间的变化规律
可用图乙描述,则线框中的感应电流I(取顺时针方向为正方向)
截 距 ma 1,
斜率K
B2L2 R
a
1 10
解 得 : a 10m/s2,m 0.1Kg
4 3 2 1
0 4 8 12
28 t/s
学生练习
1.如图所示,竖直平面内有一金属圆环,半径为a,总电阻为

电磁感应中的电路和图象问题

电磁感应中的电路和图象问题

二轮复习 电磁感应中的电路和图象问题目标:1. 掌握电磁感应中的电路问题2. 掌握电磁感应中的图象问题 题型:热点题型一 电磁感应中的电路问题 例1、【2017·江苏卷】(15分)如图所示,两条相距d 的平行金属导轨位于同一水平面内,其右端接一阻值为R 的电阻.质量为m 的金属杆静置在导轨上,其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B 、方向竖直向下.当该磁场区域以速度v 0匀速地向右扫过金属杆后,金属杆的速度变为v .导轨和金属杆的电阻不计,导轨光滑且足够长,杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触.求:(1)MN 刚扫过金属杆时,杆中感应电流的大小l ; (2)MN 刚扫过金属杆时,杆的加速度大小a ; (3)PQ 刚要离开金属杆时,感应电流的功率P .【答案】(1)0Bdv I R=;(2)220B d v a mR=;(3)【变式探究】(多选)如图所示,边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域,其磁感应强度B 随时间t 的变化关系为B =kt(常量k>0).回路中滑动变阻器R 的最大阻值为R 0,滑动片P 位于滑动变阻器中央,定值电阻R 1=R 0、R 2=R 02.闭合开关S ,电压表的示数为U ,不考虑虚线MN 右侧导体的感应电动势,则( )A .R 2两端的电压为U7B .电容器的a 极板带正电C .滑动变阻器R 的热功率为电阻R 2的5倍D .正方形导线框中的感应电动势为kL 2【答案】AC 【提分秘籍】1.对电源的理解:电源是将其他形式的能转化为电能的装置.在电磁感应现象里,通过导体切割磁感线和线圈磁通量的变化而使其他形式的能转化为电能.2.对电路的理解:内电路是切割磁感线的导体或磁通量发生变化的线圈,外电路由电阻、电容等电学元件组成.3.问题分类(1)确定等效电源的正负极、感应电流的方向、电势高低、电容器极板带电性质等问题. (2)根据闭合电路求解电路中的总电阻、路端电压、电功率等问题.(3)根据电磁感应中的平均感应电动势求解电路中通过的电荷量:E =n ΔΦΔt ,I =E R 总,q =I Δt =nΔΦR 总.4.解决电磁感应中的电路问题的基本步骤(1)用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和方向及感应电流方向. (2)根据“等效电源”和电路中其他各元件的连接方式画出等效电路.(3)根据E =BLv 或E =n ΔΦΔt 结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解.【举一反三】如图所示,在光滑水平桌面上有一边长为L 、电阻为R 的正方形导线框;在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域,磁场的边界与导线框的一边平行,磁场方向竖直向下.导线框以某一初速度向右运动.t =0时导线框的右边恰与磁场的左边界重合,随后导线框进入并通过磁场区域.下列v -t 图象中,可能正确描述上述过程的是( )【答案】D热点题型三 图象的转换例3.将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内.回路的ab 边置于垂直纸面向里的匀强磁场Ⅰ中.回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B 随时间t 变化的图象如图乙所示.用F 表示ab 边受到的安培力,以水平向右为F 的正方向,能正确反映F 随时间t 变化的图象是( )【解析】根据B -t 图象可知,在0~T2时间内,B -t 图线的斜率为负且为定值,根据法拉第电磁感应定律E =n ΔBΔt S 可知,该段时间圆环区域内感应电动势和感应电流是恒定的,由楞次定律可知,ab 中电流方向为b→a ,再由左手定则可判断ab 边受到向左的安培力,且0~T2时间内安培力恒定不变,方向与规定的正方向相反;在T2~T 时间内,B -t 图线的斜率为正且为定值,故ab 边所受安培力仍恒定不变,但方向与规定的正方向相同,综上可知,B 正确.【答案】B 【提分秘籍】1.由一种电磁感应的图象分析求解出对应的另一种电磁感应图象的问题. 2.解题关键:(1)要明确已知图象表示的物理规律和物理过程.(2)根据所求的图象和已知图象的联系,对另一图象作出正确的判断进行图象间的转换. 【举一反三】如图甲所示,在周期性变化的匀强磁场区域内有一垂直于磁场、半径为r =1 m 、电阻为R =3.14 Ω的单匝金属圆线圈,若规定逆时针方向为电流的正方向,当磁场按图乙所示的规律变化时,线圈中产生的感应电流与时间的关系图像正确的是( )【答案】B1. (2018年全国II卷)如图,在同一平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l,左匀速运动,线框中感应电流i随时间t变化的正确图线可能是()A.B.C.D.【答案】D【解析】找到线框在移动过程中谁切割磁感线,并根据右手定则判断电流的方向,从而判断整个回路中总电流的方向。

10.3专题7 电磁感应现象中的电路 和图象问题

10.3专题7 电磁感应现象中的电路 和图象问题
项错误。
D.线框消耗的电功率先减小后增大
解析
答案
命题点一
命题点二
思维点拨(1)运动过程中,外电路电阻如何变化?
提示:外电路电阻先增大,后减小。
(2)闭合电路中,内、外电阻符合什么条件时,外电路的功率最大?
提示:当内、外电路电阻相等时,输出电功率最大,即外电路功率
最大。
命题点一
命题点二
电磁感应现象中电路问题的处理方法
由安培力
F=BIl 可知,电路中安培力随 B1时间内,选项图中能正确
的变化而变化,当 B 为负值
时,由左手定则可判定安培力的方向是垂直于磁感线斜向右下方,如
反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化
图所示,根据平衡条件可知,水平外力的方向水平向左,为负,大小为
的是(
)
F=BIlsin 60°=
Δ
Δ
Δ
导轨放置,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力F
化率不变,即
保持不变,则感应电动势保持不变,电路中电流 I 不变;
Δ
作用下始终处于静止状态。规定a→b的方向为电流的正方向,水平
根据楞次定律判断可知
ab 中感应电流沿 b→a,为负值,故 A、B 错误。
向右的方向为外力F的正方向。则在0~t
等列方程求解。
命题点一
命题点二
即学即练
1.(多选)(2017·海南七校联盟联考)如图所示,在一竖直平面内的三
条平行导线上串有两个电阻R1和R2,导体棒PQ与三条导线均接触
良好,匀强磁场的方向垂直纸面向里,导体棒的电阻可忽略。若导
体棒向左加速运动,则(
)
关闭
导体棒PQ向左切割磁感线运动时,由右手定则可判断出导体棒与R1组成

电磁感应中的电路、电量及图象问题

电磁感应中的电路、电量及图象问题

电磁感应中的电路、电量及图象问题《新课标》高二物理(人教版)第三章 电磁感应第六讲 电磁感应中的电路、电量及图象问题(一)1.I =q t 是电流在时间t 内的平均值,变形公式q =It 可以求时间t 内通过导体某一横截面的电荷量.2.闭合电路中电源电动势E 、内电压U 内、外电压(路端电压)U 外三者之间的关系为E =U 内+U 外,其中电源电动势E 的大小等于电源未接入电路时两极间的电势差.3.电磁感应中的电路问题在电磁感应现象中,切割磁感线的导体或磁通量发生变化的回路将产生感应电动势.若回路闭合,则产生感应电流,所以电磁感应问题常与电路知识综合考查.4.解决与电路相联系的电磁感应问题的基本方法是:(1) 明确哪部分导体或电路产生感应电动势,该导体或电路就是电源,其他部分是外电路.(2) 用法拉第电磁感应定律确定感应电动势的大小,用楞次定律确定感应电动势的方向.(3) 画等效电路图.分清内外电路,画出等效电路图是解决此类问题的关键.(4) 运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解.5.电磁感应中的电量问题电磁感应现象中通过闭合电路某截面的电荷量q=IΔt,而I=ER=nΔΦΔtR,则q=nΔΦR,所以q 只和线圈匝数、磁通量的变化量及总电阻有关,与完成该过程需要的时间无关.6.电源内部电流的方向是从负极流向正极,即从低电势流向高电势.7.求解电路中通过的电荷量时,一定要用平均电动势和平均电流计算.8.电磁感应中的图象问题:对于图象问题,搞清物理量之间的函数关系、变化范围、初始条件、斜率的物理意义等,往往是解题的关键.9.解决图象问题的一般步骤(1) 明确图象的种类,即是B-t图象还是Φ-t图象,或者E-t图象、I-t图象等.(2) 分析电磁感应的具体过程. (3) 用右手定则或楞次定律确定方向对应关系.(4) 结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式.(5) 根据函数关系式,进行数学分析,如分析斜率的变化、截距等. (6) 画图象或判断图象.1.用相同导线绕制的边长为L或2L的四个闭合导线框,以相同的速度匀速进入右侧匀强磁场,如图所示.在每个线框进入磁场的过程中,M、N两点间的电压分别为U a、U b、U c和U d.下列判断正确的是( B )A.U a<U b<U c<U dB.U a<U b<U d<U cC.U a=U b<U c=U dD.U b<U a<U d<U c2.如图所示,有一范围足够大的匀强磁场,磁感应强度B=0.2 T,磁场方向垂直纸面向里.在磁场中有一半径r =0.4 m的金属圆环,磁场与圆环面垂直,圆环上分别接有灯L1、L2,两灯的电阻均为R0=2 Ω.一金属棒MN与圆环接触良好,棒与圆环的电阻均忽略不计.( 1 ) 若棒以v0=5 m/s的速率在环上向右匀速滑动,求棒滑过圆环直径的瞬时MN中的电动势和流过灯L1的电流;( 2 ) 撤去金属棒MN,若此时磁场随时间均匀变化,磁感应强度的变化率为ΔBΔt=4πT/s,求回路中的电动势和灯L1的电功率.解析(1) 等效电路如图所示.MN中的电动势E1=B·2r·v0=0.8 V MN中的电流I=E1R0/2=0.8 A流过灯L1的电流I1=I2=0.4 A(2) 等效电路如图所示回路中的电动势E2=ΔBΔt·πr2 =0.64 V回路中的电流I′=E22R0=0.16 A 灯L1的电功率P1若有电流则通过线框的电荷量是多少?(sin 37°=0.6,cos 37°=0.8)解析(1)设线框在水平位置时法线n方向竖直向上,穿过线框的磁通量Φ1=BS sin 37°=6.0×10-6 Wb.当线框转至竖直位置时,线框平面的法线方向水平向右,与磁感线夹角θ=143°,穿过线框的磁通量Φ2=BS cos 143°=-8.0×10-6 Wb,该过程磁通量的改变量大小ΔΦ=|Φ1-Φ2|=1.4×10-5 Wb.(2)因为该过程穿过闭合线框的磁通量发生了变化,所以一定有感应电流.根据电磁感应定律得,I=ER=ΔΦRΔt. 通过的电荷量为q=I·Δt=ΔΦR=1.4×10-4 C.8.在竖直方向的匀强磁场中,水平放置一圆形导体环.规定导体环中电流的正方向如图甲所示,磁场向上为正.当磁感应强度B随时间t按图乙变化时,下列能正确表示导体环中感应电流变化情况的是(C)9.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框一边a、b两点间的电势差绝对值最大的是(B)10.如图所示,两条平行虚线之间存在匀强磁场,虚线间的距离为L,磁场方向垂直纸面向里,abcd是位于纸面内的梯形线圈,ad与bc间的距离也为L,t=0时刻bc边与磁场区域边界重合.现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域,取沿a—b—c—d—a方向为感应电流正方向,则在线圈穿越磁场区域的过程中,感应电流I随时间t变化的图线可能是(B)11.如图所示,将直径为d、电阻为R的闭合金属圆环从磁感应强度为B的匀强磁场中拉出,这一过程中通过金属圆环某一截面的电荷量为 ( A )A.B πd 24RB.2πBd RC.Bd 2RD.Bd 2πR12.在物理实验中,常用一种叫做“冲击电流计”的仪器测定通过电路的电量.如图2所示,探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度.已知线圈的匝数为n ,面积为S ,线圈与冲击电流计组成的回路电阻为R .若将线圈放在被测量的匀强磁场中,开始线圈平面与磁场垂直,现把探测线圈翻转90°,冲击电流计测出通过线圈的电量为q ,由上述数据可测出被测量磁场的磁感应强度为 ( B )A.qR SB.qR nSC.qR 2nSD.qR 2S13.如图甲所示,一个闭合线圈固定在垂直纸面的匀强磁场中,设磁场方向向里为磁感应强度B 的正方向,线圈中的箭头为电流I 的正方向.线圈及线圈中感应电流I 随时间变化的图线如图乙所示,则磁感应强度B随时间变化的图线可能是( CD )14.用均匀导线做成的正方形线框边长为0.2 m,正方形的一半放在垂直于纸面向里的匀强磁场中,如图所示,当磁场以10 T/s的变化率增强时,线框中a、b两点间的电势差是(B)A.U ab=0.1 VB.U ab=-0.1 VC.U ab=0.2 VD.U ab=-0.2 V15.在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t如图乙变化时,图中正确表示线圈中感应电动势E变化的是(A)16.如图甲所示,光滑导轨水平放置在竖直方向的匀强磁场中,匀强磁场的磁感应强度B随时间的变化规律如图乙所示(规定向下为正方向),导体棒ab垂直导轨放置,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力F的作用下始终处于静止状态.规定a→b的方向为电流的正方向,水平向右的方向为外力的正方向,则在0~2t0时间内,能正确反映流过导体棒ab的电流与时间或外力与时间关系的图线是(D)17.如图所示的区域内有垂直于纸面向里的匀强磁场,磁感应强度为B。

专题33 电磁感应中的电路和图像问题(解析版)

专题33 电磁感应中的电路和图像问题(解析版)

2020年高考物理一轮复习限时训练专题33电磁感应中的电路和图像问题(限时:45min)一、选择题(本大题共14小题)1.(2019·杭州调研)在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图甲所示,当磁场的磁感应强度B随时间t按图乙所示变化时,下列选项中能正确表示线圈中感应电动势E变化的是()【答案】A【解析】根据楞次定律得,0~1 s内,感应电流为正方向;1~3 s内,无感应电流;3~5 s内,感应电流为负方向;再由法拉第电磁感应定律得:0~1 s内的感应电动势为3~5 s内的二倍,故A正确。

2.(多选)一环形线圈放在匀强磁场中,设第1 s内磁感线垂直线圈平面向里,如图甲所示。

若磁感应强度B 随时间t变化的关系如图乙所示,那么下列选项正确的是()A.第1 s内线圈中感应电流的大小逐渐增加B.第2 s内线圈中感应电流的大小恒定C.第3 s内线圈中感应电流的方向为顺时针方向D.第4 s内线圈中感应电流的方向为逆时针方向【答案】BD【解析】由题给图像分析可知,磁场在每1 s内为均匀变化,斜率恒定,线圈中产生的感应电流大小恒定,因此A错误,B正确;由楞次定律可判断出第3 s、第4 s内线圈中感应电流的方向均为逆时针方向,C错误,D正确。

3.(多选)如图所示,导体棒沿两平行导轨从图中位置以速度v 向右匀速通过一正方形abcd 磁场区域。

ac 垂直于导轨且平行于导体棒,ac 右侧磁场的磁感应强度是左侧磁场的2倍且方向相反,导轨和导体棒的电阻均不计。

下列关于导体棒中感应电流和所受安培力随时间变化的图像正确的是(规定电流由M 经R 到N 为正方向,安培力向左为正方向)( )【答案】AC 【解析】设ac 左侧磁感应强度大小为B ,导轨间距为L ,导体棒在左半区域时,根据右手定则,通过导体棒的电流方向向上,电流由M 经R 到N 为正值,大小为I =B ·2vt ·v R =2Bv 2t R,根据左手定则,导体棒所受安培力向左,大小为F =BI ·2vt =4B 2v 3t 2R;同理可得导体棒在右半区域时,电流为负值,大小为I =2(22)B L vt v R⋅-⋅=4BLv -4Bv 2t R ,安培力向左,大小为F =2BI ·(2L -2vt )=2216()B L vt v R -;根据数学知识,A 、C 正确,B 、D 错误。

电磁感应中的电路、电量及图象问题

电磁感应中的电路、电量及图象问题

《新课标》咼二物理(人教版) 第三章电磁感应第六讲电磁感应中的电路、电量及图象问题(一)1 . I = q是电流在时间t内的平均值,变形公式q= It可以求时间t内通过导体某一横截面的电荷量.2 .闭合电路中电源电动势E、内电压U内、外电压(路端电压)U外三者之间的关系为E= U内+ U外,其中电源电动势E的大小等于电源未接入电路时两极间的电势差.3 .电磁感应中的电路问题在电磁感应现象中,切割磁感线的导体或磁通量发生变化的回路将产生感应电动势.若回路闭合,则产生感应电流,所以电磁感应问题常与电路知识综合考查.4 .解决与电路相联系的电磁感应问题的基本方法是:(1) 明确哪部分导体或电路产生感应电动势,该导体或电路就是电源,其他部分是外电路.(2) 用法拉第电磁感应定律确定感应电动势的大小,用楞次定律确定感应电动势的方向.(3) 画等效电路图.分清内外电路,画出等效电路图是解决此类问题的关键.(4) 运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解.5.电磁感应中的电量问题E△① △① 电磁感应现象中通过闭合电路某截面的电荷量q= I △ t,而I =~R = n^tR,则q= ,所以q 只和线圈匝数、磁通量的变化量及总电阻有关,与完成该过程需要的时间无关.6 .电源内部电流的方向是从负极流向正极,即从低电势流向高电势.7 .求解电路中通过的电荷量时,一定要用平均电动势和平均电流计算.8.电磁感应中的图象问题:对于图象问题,搞清物理量之间的函数关系、变化范围、初始条件、斜率的物理意义等,往往是解题的关键.9 .解决图象问题的一般步骤(1) 明确图象的种类,即是B— t图象还是①一t图象,或者E-1图象、I —t图象等.(2) 分析电磁感应的具体过程. (3) 用右手定则或楞次定律确定方向对应关系.(4) 结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式.(5) 根据函数关系式,进行数学分析,如分析斜率的变化、截距等. (6)画图象或判断图象.3•如图所示,在直线电流附近有一根金属棒ab ,当金属棒以b端为圆心,以ab为半径,在过导线的平面内匀速旋转到达图中的位置时(BD )A . a端聚积电子B. b端聚积电子C. 金属棒内电场强度等于零D . U a>U b4•如图所示,一线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在匀强磁场中运动,已知线圈平面始终与纸面垂直,当线圈第一次通过位置i ,n,川时(位置n正好是细杆竖直位置),线圈内的感应电流方向(顺着磁场方向看去)是(DA.B.C.D.5•如图所示为一种早期发电机原理示意图,该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成,两磁极相对于线圈平面对称,在磁极1 .用相同导线绕制的边长为L或2L的四个闭合导线框,以相同的速度匀速进入右侧匀强磁场,如图所示•在每个线框进入磁场的过程中,M、N两点间的电压分别为U a、U b、U c 和U d.下列判断正确的是(B )A.B .C.DU a<U b<U c<U dU a<U b<U d<U c U a= U b<U c = U dU b VU a VU d VU c2 .如图所示,有一范围足够大的匀强磁场,磁感应强度径r = 0.4m的金属圆环,磁场与圆环面垂直,圆环上分别接有灯MN与圆环接触良好,滑过圆环直径的瞬时MN中的电动势和流过灯L i的电流;磁感应强度的变化率为XXX置X暮XXM■:K事KXX■B = 0.2 T,磁场方向垂直纸面向里.在磁场中有一半L i、L2,两灯的电阻均为R0= 2 Q一金属棒棒与圆环的电阻均忽略不计. (1 )若棒以v o= 5 m/s的速率在环上向右匀速滑动,求棒MN ,若此时磁场随时间均匀变化,(2 )撤去金属棒AR 4雪=-T/s,求回路中的电动势和灯4 n解析(1)等效电路如图所示.L i的电功率.MN中的电动势E i= B 2r •o = 0.8 V MN中的电流E i1= R0/2 =0.8 A流过灯L i的电流I i = 2 = 0.4 A(2)等效电路如图所示回路中的电动势£2=普-= 0.64 VE2 =0.16 A 灯L i 的电功率P i= I ' 2R0= 5.12 X 10一2 W 2R0回路中的电流I'P7T-i,n,m位置均是顺时针方向i,n,m位置均是逆时针方向i位置是顺时针方向,n位置为零,川位置是逆时针方向i位置是逆时针方向,n位置为零,川位置是顺时针方向M M绕转轴匀速转动过程中,磁极中心在线圈平面上的投影沿圆弧 XOY 运动9 .粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形 线框的边平行•现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框一 边a 、b 两点间的电势差绝对值最大的是 (B )(0是线圈中心),则(DA .从X 到0,电流由B .从X 到0,电流由C .从0到Y ,电流由D .从0到Y ,电流由E 经G 流向F ,先增大再减小 F经G 流向E ,先减小再增大 F 经G 流向E ,先减小再增大 E 经G流向F ,先增大再减小 6 •如图甲所示,A 、B 为两个相同的环形线圈,共轴并靠近 放置,A 线圈中通过如图乙所示的电流 I ,贝U ( ABC )A .在t i 到t 2时间内A 、B 两线圈相吸引 B .在t2到t 3时间内A 、B 两线圈相排斥 C . t i 时刻两线圈作用力为零D . t 2时刻两线圈作用力最大7. 2013年9月25日,我国“神舟七号”载人飞船发射成功, 在离地面大约200 km 的太空运行•假设载人舱中有一边长为 50 cm 的正方形导线框,在宇航员操作下由水平方向转至竖直方向,此时地磁场磁感应强度 B = 4X 10_ 5 T ,方向如图所示.求:(1)该过程中磁通量的改变量的大小是多少?(2)该过程线框中有无感应电流?设线框电阻为 R = 0.1 Q, 若有电流则通过线框的电荷量是多少? (sin 37 =0.6, cos 37 = 0.8) 解析(1)设线框在水平位置时法线 n 方向竖直向上,穿过线框的磁通量 ®= BSsin 37 = 6.0X 10-6 Wb.当线框转至竖直位置时,线框平面的法线方向水平向右, 与磁感线夹角 0= 143,穿过线框的磁通量 ①2= BScos 143 =— 8.0X 10-6 Wb ,该过程磁通量的改变量大小△①=—①2|= 1.4X 10—5 Wb.(2)因为该过程穿过闭合线框的磁通量发生了变化,所以一定有感应电流•根据电磁感应定律E△① △①I =-R = R &. 通过的电荷量为 q = I 隹 R = 1.4 X 10—4 C.乙8•在竖直方向的匀强磁场中,水平放置一圆形导体环. 规定导体环中电流的正方向如图甲所示,磁场向上为正. 当磁感应强度B 随时间t 按图乙变化时,下列能正确表10•如图所示,两条平行虚线之间存在匀强磁场,虚线间的距离为 L ,磁场 方向垂直纸面向里,abed 是位于纸面内的梯形线圈, ad 与be 间的距离也为L , t = 0时刻be 边与磁场区域边界重合•现令线圈以恒定的速度 v 沿垂 直于磁场区域边界的方向穿过磁场区域,取沿 a —b —e — d — a 方向为感应 电流正方向,则在线圈穿越磁场区域的过程中,感应电流 I 随时间t 变化的 图线可能是(B ) 1L ILc D 11.如图所示,将直径为d 、电阻为R 的闭合金属圆环从磁感应强度为 B 的 匀强磁场中拉出,这一过程中通过金属圆环某一截面的电荷量为 ( A ) B n 2 A.忝 Bd 2 C.百 2 jBd B.百Bd 2 D.BR X X X 甲 ■ ■1M ( 7Fi i X ■ i 12 •在物理实验中, 击电流计串联后可用来测定磁场的磁感应强度•已知线圈的匝数为 回路电阻为R.若将线圈放在被测量的匀强磁场中,开始线圈平面与磁场垂直,现把探测线圈翻转 电流计测出通过线圈的电量为 q ,由上述数据可测出被测量磁场的磁感应强度为 (B ) qR A.S B. qR nS C 虽 C.2 nS 常用一种叫做“冲击电流计”的仪器测定通过电路的电量•如图 n ,面积为 2所示,探测线圈与冲 S,线圈与冲击电流计组成的 90°冲击 13•如图甲所示,一个闭合线圈固定在垂直纸面的匀强磁场中, 设磁场方向向里为磁感应强度 B 的正方向,线圈中的箭头为电 流1的正方向•线圈及线圈中感应电流 1随时间变化的图线如 k x x x c图乙所示,则磁感应强度 B 随时间变化的图线可能是 (CD ) E Jf—i i:甲乙D. 2S 2S14.用均匀导线做成的正方形线框边长为0.2 m,正方形的一半放在垂直于纸面向里的匀强磁场中,如图所17•如图所示的区域内有垂直于纸面向里的匀强磁场,磁感应强度为B。

电磁感应的电路与图像问题

电磁感应的电路与图像问题

问题 画图象的方法)
类型 (2)由给定的有关图象分析电磁感应过程,求解相
应的物理量(用图象)
四个规律 左手定则、安培定则、右手定则、楞次定律

(1)平均电动势 E=nΔΔΦt

(2)平动切割电动势 E=Blv
知 识
常用 公式
(3)转动切割电动势 E=12Bl2ω
(4)闭合电路的欧姆定律 I=R+ E r
解:(1)由法拉第电磁感应定律得 电动势 E=SΔΔBt 感应电流 I=RE
电荷量q=IΔt
解得q=4.8×10-2 C
q=-I Δt=E=nΔΦΔt=nΔΦ
R ΔtR
R
【例2】如图甲所示,单匝正方形线框abcd的
电阻R=0.5 Ω,边长L=20 cm,匀强磁场垂直
于线框平面,磁感强度B随时间t的变化规律如
图乙所示。求: (2)3 s时ab边所受安培力的大小F;
(2)安培力F=BIL 由图得3 s时的B=0.3 T
代入数值得 F=1.44×10-3 N
【例2】如图甲所示,单匝正方形线框abcd的
电阻R=0.5 Ω,边长L=20 cm,匀强磁场垂直 于线框平面,磁感强度B随时间t的变化规律如 图乙所示。求: (3)0~4 s内线框中产生的焦耳热Q。
(3)由焦耳定律得Q=I2Rt 代入数值得 Q=1.152×10-3 J
【当堂巩固达标】2.(2019·江苏丰县中学高三月 考)如图所示,匀强磁场的方向垂直纸面,规定向里 的方向为正,在磁场中有一细金属圆环,线圈平面
位于纸面内,现令磁感应强度B随时间t变化,先按 图所示的Oa图线变化,后来又按bc和cd变化,令E1、 E2、E3分别表示这三段变化过程中感应电动势的大 小,I1、I2、I3分别表示对应的感应电流,则下列说

专题十 电磁感应中的电路和图像问题

专题十  电磁感应中的电路和图像问题

热点题型探究
4.解题时要注意的事项 (1)电磁感应中的图像定性或定量地表示所研究问题的函数关系. (2)在图像中 E、I、B 等物理量的方向通过物理量的正负来反映. (3)画图像要注意纵、横坐标的单位长度的表述.
热点题型探究
考向一 磁感应强度变化的图像问题 例 2 将一段导线绕成如图 Z10-3 甲所示的闭合回路,并固定在水平面(纸面)内.回路的 ab 边置于垂直纸面向里的匀强磁场Ⅰ中.回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里 为磁场Ⅱ的正方向,其磁感应强度 B 随时间 t 变化的图像如图乙所示.用 F 表示 ab 边受到 的安培力,以水平向右为 F 的正方向,能正确反映 F 随时间 t 变化的图像是( )
热点题型探究
变式题 [2015·福建卷] 如图 Z10-2 所示,由某种粗细均匀的总电阻为 3R 的金属条制成的 矩形线框 abcd,固定在水平面内且处于方向竖直向下的匀强磁场 B 中.一接入电路电阻 为 R 的导体棒 PQ,在水平拉力作用下沿 ab、dc 以速度 v 匀速滑动,滑动过程 PQ 始终与 ab 垂直,且与线框接触良好,不计摩擦.在 PQ 从靠近 ad 处向 bc 滑动的过程中( )
热点题型探究
4.分析电磁感应电路问题的基本思路
热点题型探究
例 1 如图 Z10-1 甲所示,水平放置的两根平行金属导轨,间距 L=0.3 m,导轨左端连接 阻值 R=0.6 Ω 的电阻,区域 abcd 内存在垂直于导轨平面、磁感应强度 B=0.6 T 的匀强磁 场,磁场区域宽 D=0.2 m.细金属棒 A1 和 A2 用长为 2D=0.4 m 的轻质绝缘杆连接,放置 在导轨平面上,并与导轨垂直且接触良好,每根金属棒在导轨间的电阻均为 r=0.3 Ω.导轨 电阻不计.使金属棒以恒定速度 v=1.0 m/s 沿导轨向右穿过磁场.计算从金属棒 A1 进入 磁场(t=0)到 A2 离开磁场的时间内,不同时间段通过电阻 R 的电流,并在图乙中画出.

4.4磁场---电磁感应中的电路,电荷量,图像问题

4.4磁场---电磁感应中的电路,电荷量,图像问题

1 电磁感应中的电路、电荷量及图象问题一、电磁感应中的电路问题(1)明确哪部分电路或导体产生感应电动势,该部分电路或导体就相当于电源,其他部分是外电路.a.“电源”的确定方法:“切割”磁感线的导体(或磁通量发生变化的线圈)相当于“电源”,该部分导体(或线圈)的电阻相当于“内电阻”.b.电流的流向:在“电源”内部电流从负极流向正极,在“电源”外部电流从正极流向负极.(2)画等效电路图,分清内、外电路.(3)用法拉第电磁感应定律E =n ΔΦΔt 或E =BL v 确定感应电动势的大小,用楞次定律或右手定则确定感应电流的方向.在等效电源内部,电流方向从负极指向正极.(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解.(5)路端电压和内电压的区别。

(一般都是让求路端电压)1.(电路问题和图像问题)如图10所示,匀强磁场的磁感应强度B =0.2 T ,磁场宽度l =4 m ,一正方形金属框边长为l ′=1 m ,各边的电阻r =0.2 Ω,金属框以v =10 m/s 的速度匀速穿过磁场区域,其平面始终保持与磁感线方向垂直,cd 边始终与磁场边界平行.求:图10(1)画出金属框穿过磁场区域的过程中,各阶段的等效电路图;(2)画出金属框穿过磁场区域的过程中,金属框内感应电流的i -t 图线;(设电流逆时针方向为正,要求写出作图依据)(3)画出ab 两端电压大小的U -t 图线.(要求写出作图依据)答案 见解析解析 (1)如图a 所示,金属框的运动过程分为三个阶段:第Ⅰ阶段cd 相当于电源;第Ⅱ阶段cd 和ab 相当于开路时两并联的电源;第Ⅲ阶段ab 相当于电源,各阶段的等效电路图分别如图b 、c 、d 所示.(2)、(3)第Ⅰ阶段,有I 1=Er +3r =Bl ′v 4r =2.5 A.感应电流方向沿逆时针方向,持续时间为 t 1=l ′v =0.1 s.ab 两端的电压为U 1=I 1·r =2.5×0.2 V =0.5 V在第Ⅱ阶段,有I 2=0,ab 两端的电压U 2=E =Bl ′v =2 V t 2=l -l ′v =4-110 s =0.3 s在第Ⅲ阶段,有I 3=E ′4r =2.5 A感应电流方向为顺时针方向ab 两端的电压U 3=I 3·3r =1.5 V ,t 3=0.1 s因逆时针方向为电流的正方向,故i -t 图像和ab 两端电压大小的U -t 图像分别如图甲、乙所示.2 粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行.现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线2框的一边a 、b 两点间电势差的绝对值最大的是( B )3.(电磁感应中的电路问题)如图5所示,是两个相连的金属圆环,小金属圆环的电阻是大金属圆环电阻的二分之一,磁场垂直穿过金属圆环所在区域,当磁感应强度随时间均匀变化时,在大金属圆环内产生的感应电动势为E ,则a 、b 两点间的电势差为( B )图5A.12EB.13EC.23E D.E 4.如图1所示,设磁感应强度为B ,ef 长为l ,ef 的电阻为r ,外电阻为R ,其余电阻不计.当ef 在外力作用下向右以速度v 匀速运动时,则ef 两端的电压为( B )图1A.Bl vB.Bl v R R +rC.Bl v r R +rD.Bl v r R5.如图4所示,竖直平面内有一金属圆环,半径为a ,总电阻为R (指剪开拉直时两端的电阻),磁感应强度为B 的匀强磁场垂直穿过环平面.环的最高点A 用铰链连接长度为2a 、电阻为R2的导体棒AB ,AB 由水平位置紧贴环面摆下,当摆到竖直位置时,B 点的线速度为v ,则这时AB 两端的电压大小为( A )图4A.Ba v 3B.Ba v 6C.2Ba v 3D.Ba v解析 导体棒AB 摆到竖直位置时,AB 切割磁感线的瞬时感应电动势E =B ·2a ·12v =Ba v .外电路电阻大小为R 2·R 2R 2+R 2=R 4,由闭合电路欧姆定律有|U AB |=E R 2+R 4·R 4=13Ba v ,故选A. ---6.(稍微难一点,有效切割问题,路端电压问题)如图2所示,由均匀导线制成的半径为R 的圆环,以速度v 匀速进入一磁感应强度大小为B 的有直线边界(图中竖直虚线)的匀强磁场.当圆环运动到图示位置(∠aOb =90°)时,a 、b 两点的电势差为( D )图2A.2BR vB.22BR v C.24BR v D.324BR v ---7.用均匀导线做成的正方形线框边长为0.2 m ,正方形的一半放在垂直于纸面向里的匀强磁场中,如图2所示.当磁场以10 T/s 的变化率增强时,线框中a 、b 两点间的电势差是( B )图2A.U ab =0.1 VB.U ab =-0.1 VC.U ab =0.2 V D.Uab =-0.2 V3 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时,电荷发生定向移动而形成感应电流,在Δt 内迁移的电荷量(感应电荷量) q =I ·Δt =E R 总·Δt =n ΔΦΔt ·1R 总·Δt =n ΔΦR 总.(1)从上式可知,线圈匝数一定时,感应电荷量仅由回路电阻和磁通量的变化量决定,与时间无关. (2)求解电路中通过的电荷量时,I 、E 均为平均值.8.如图5所示,将一个闭合金属圆环从有界磁场中匀速拉出,第一次速度为v ,通过金属圆环某一横截面的电荷量为q 1,第二次速度为2v ,通过金属圆环某一横截面的电荷量为q 2,则( C )图5A.q 1∶q 2=1∶2B.q 1∶q 2=1∶4C.q 1∶q 2=1∶1D.q 1∶q 2=2∶19.物理实验中,常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量.如图6所示,探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度.已知线圈的匝数为n ,面积为S ,线圈与冲击电流计组成的回路电阻为R .若将线圈放在被测匀强磁场中,开始时线圈平面与磁场垂直,现把探测线圈翻转180°,冲击电流计测出通过线圈的电荷量为q ,由上述数据可得出被测磁场的磁感应强度为( C )图6A.qR SB.qR nSC.qR 2nSD.qR 2S----10.(多选)(有电容器的问题)如图5所示,线圈匝数为n 、横截面积为S 、电阻为r ,处于一个均匀增强的磁场中,磁感应强度随时间的变化率为k ,磁场方向水平向右且与线圈平面垂直,电容器的电容为C ,两个电阻的阻值分别为r 和2r .由此可知,下列说法正确的是( AC )图5A.电容器上极板带正电B.电容器下极板带正电C.电容器所带电荷量为2nSkC5D.电容器所带电荷量为nSkC2答案 AC解析 磁场向右均匀增强,由楞次定律可知,电容器上极板带正电,A 正确,B 错误.线圈与阻值为r 的电阻形成闭合回路,线圈相当于电源,电容器两极板间的电压等于路端电压,线圈产生的感应电动势为:E =nS ΔB Δt =nkS ,路端电压:U =E 2r r =E 2,则电容器所带电荷量为:Q =CU =nSkC 2,D 错误,C 正确.---11.如图8所示,一正方形线圈的匝数为n ,边长为a ,总电阻为R ,线圈平面与匀强磁场垂直,且一半处在磁场中,在Δt 时间内,磁感应强度的方向不变,大小由B 均匀地增大到2B ,在此过程中,线圈中通过导线横截面的电荷量为( B )图8 A.Ba 22R B.nBa 22R C.nBa 2RD.2nBa 2R答案 B解析 磁感应强度的变化率ΔB Δt =2B -B Δt =B Δt ,E =n ΔΦΔt =n ΔB Δt S ,其中磁场中的有效面积S =12a 2,由q =I ·Δt =ER Δt ,得q =nBa 22R,选项B 正确,A 、C 、D 错误.----12.如图9所示,将一半径为r 的金属圆环在垂直于环面的磁感应强度为B 的匀强磁场中用力握中间成“8”字形,并使上、下两圆半径相等,如果环的电阻为R ,则此过程流过环的电荷量为( B )图94A.πr 2B RB.πr 2B 2RC. 0D.3πr 2B 4R答案 B解析 通过环横截面的电荷量只与磁通量的变化量和环的电阻有关,因此,ΔΦ=B πr 2-2×B π(r 2)2=12B πr 2,电荷量q =ΔΦR =πr 2B2R.----13.(多选)如图10所示是测量通电螺线管内部磁感应强度的一种装置:把一个很小的测量线圈放在待测处(测量线圈平面与螺线管轴线垂直),将线圈与可以测量电荷量的冲击电流计G 串联,当将双刀双掷开关K 由位置1拨到位置2时,测得通过测量线圈的电荷量为q .已知测量线圈的匝数为N ,横截面积为S ,测量线圈和G 串联回路的总电阻为R .下列判断正确的是( BD )图10A.在此过程中,穿过测量线圈磁通量的变化量为ΔΦ=qRB.在此过程中,穿过测量线圈磁通量的变化量为ΔΦ=qRNC.待测处磁感应强度的大小为B =qRNSD.待测处磁感应强度的大小为B =qR2NS答案 BD解析 由E =N ΔΦΔt =IR ,q =I Δt ,得ΔΦ=qR N ,B 正确;ΔΦ=2BS ,得B =qR2NS,D 正确.------14.(电磁感应中的电荷量问题)如图5所示,空间存在垂直于纸面的匀强磁场,在半径为a 的圆形区域内部及外部,磁场方向相反,磁感应强度的大小均为B .一半径为b (b >a )、电阻为R 的圆形导线环放置在纸面内,其圆心与圆形区域的中心重合.当内、外磁场同时由B 均匀地减小到零的过程中,通过导线环截面的电荷量为( A )图5A.πB |b 2-2a 2|RB.πB (b 2+2a 2)RC.πB (b 2-a 2)RD.πB (b 2+a 2)R答案 A解析 设开始时穿过导线环向里的磁通量为正值,Φ1=B πa 2,则向外的磁通量为负值,Φ2=-B ·π(b 2-a 2),总的磁通量为它们的代数和(取绝对值)Φ=B ·π|b 2-2a 2|,末态总的磁通量为Φ′=0,由法拉第电磁感应定律得平均感应电动势为E =ΔΦΔt ,通过导线环截面的电荷量为q =E R ·Δt =πB |b 2-2a 2|R,A 项正确.三、电磁感应中的图像问题1.问题类型(1)由给定的电磁感应过程选出或画出正确的图像. (2)由给定的图像分析电磁感应过程,求解相应的物理量. 2.图像类型(1)各物理量随时间t 变化的图像,即B -t 图像、Φ-t 图像、E -t 图像和I -t 图像.(2)导体切割磁感线运动时,还涉及感应电动势E 和感应电流I 随导体位移变化的图像,即E -x 图像和I -x 图像.3.解决此类问题需要熟练掌握的规律:安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等.15 如图2甲所示,矩形导线框abcd 固定在匀强磁场中,磁感线的方向与导线框所在平面垂直,规定磁场的正方向垂直纸面向里,磁感应强度B 随时间t 变化的规律如图乙所示,若规定顺时针方向为感应电流的正方向,下列各图中正确的是( D )图216.(电磁感应中的图像问题)一矩形线框位于一随时间t变化的匀强磁场内,磁场方向垂直线框所在的平面(纸面)向里,如图6甲所示,磁感应强度B随时间t的变化规律如图乙所示.以i表示线框中的感应电流,以图甲中线框上箭头所示方向为电流的正方向(即顺时针方向为正方向),则以下的i-t图中正确的是( C )图617(2018·北京101中学下学期高二期中)如图3甲所示,矩形线圈abcd位于匀强磁场中,磁场方向垂直线圈所在平面,磁感应强度B随时间t变化的规律如图乙所示.以图中箭头所示方向为线圈中感应电流i 的正方向,以垂直于线圈所在平面向里为磁感应强度B的正方向,则下列图中能正确表示线圈中感应电流i随时间t变化规律的是(C)图3-18.(多选)(逆推,有电流推磁场怎么变)如图7甲所示,一个闭合线圈固定在垂直纸面的匀强磁场中,设磁场方向垂直纸面向里为磁感应强度B的正方向,线圈中的箭头指向为电流的正方向.线圈中感应电流i 随时间t变化的图线如图乙所示,则磁感应强度B随时间变化的图线可能是( CD)图719.(电磁感应中的图象问题)在竖直方向的匀强磁场中,水平放置一个面积不变的单匝金属线圈,规定线圈中感应电流的正方向如图6甲所示,取线圈中磁场B的方向向上为正方向,当磁感应强度B随时间t的变化如图乙所示,以下四图中正确表示线圈中感应电流变化的是(A)5图620.(感生电场和感生电动势)在竖直向上的匀强磁场中,水平放置一个不变形的单匝金属圆线圈,规定线圈中感应电流的正方向如图10甲所示,当磁场的磁感应强度B随时间t按如图乙所示规律变化时,下列四个图中正确表示线圈中感应电动势E变化的是(A)图1021.如图6甲所示,矩形导线框abcd固定在变化的磁场中,产生了感应电流(电流方向沿abcda为正方向).若规定垂直纸面向里的方向为磁场的正方向,能够产生如图乙所示电流的磁场为(D)图622.如图9所示,在空间中存在两个相邻的、磁感应强度大小相等、方向相反的有界匀强磁场,其宽度均为L.现将宽度也为L的矩形闭合线圈,从图示位置垂直于磁场方向匀速拉过磁场区域,则在该过程中,能正确反映线圈中所产生的感应电流或其所受的外力随时间变化的图像是( D )图9--23如图3所示,一底边长为L,底边上的高也为L的等腰三角形导体线框以恒定的速度v沿垂直于磁场区域边界的方向穿过长为2L、宽为L的匀强磁场,磁场方向垂直纸面向里.t=0时刻,三角形导体线框的底边刚进入磁场,取沿逆时针方向的感应电流为正方向,则在三角形导体线框穿过磁场区域的过程中,感应电流i随时间t变化的图线可能是( A)图36--24.(电磁感应中的图像问题)如图7所示,两条平行虚线之间存在匀强磁场,虚线间的距离为L,磁场方向垂直纸面向里,abcd是位于纸面内的梯形线圈,ad与bc间的距离也为L,t=0时刻bc边与磁场区域边界重合.现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域,取沿abcda方向为感应电流正方向,则在线圈穿越磁场区域的过程中,感应电流I随时间t变化的图线可能是( B)图725.如图10甲所示,矩形导线框abcd放在匀强磁场中静止不动,磁场方向与线框平面垂直,磁感应强度B随时间t变化的图象如图乙所示.设t=0时刻,磁感应强度的方向垂直纸面向里,则在0~4 s时间内,选项图中能正确反映线框ab边所受的安培力F随时间t变化的图象是(规定ab边所受的安培力向左为正)(D)图10大题电荷量问题-26.(电荷量的计算)如图11所示,导线全部为裸导线,半径为r,两端开有小口的圆内有垂直纸面向里的匀强磁场,磁感应强度大小为B,一根长度大于2r的导线MN以速度v在圆环上无摩擦地自左端匀速滑到右端,电路中固定电阻值为R,其余部分电阻均忽略不计,试求MN从圆环左端滑到右端的过程中:图11(1)电阻R上的最大感应电流;(2)当导线MN通过圆环中心时,如果导线MN接入电路的电阻为R0,则电阻R两端的电压.(3)电阻R上的平均感应电流;(4)通过电阻R的电荷量.答案(1)2Br vR(2)2Br v RR+R0(3)πBr v2R(4)Bπr2R---27.(电路问题有关的计算)如图11所示,面积为0.2 m2的100匝线圈A处在磁场中,磁场方向垂直于线78圈平面.磁感应强度B 随时间变化的规律是B =(6-0.2t ) T ,已知电路中的R 1=4 Ω,R 2=6 Ω,电容C =30 μF ,线圈的电阻不计,求:图11(1)闭合S 一段时间后,通过R 2的电流大小及方向; (2)闭合S 一段时间后,再断开S ,S 断开后通过R 2的电荷量. 答案 (1)0.4 A 由上向下通过R 2 (2)7.2×10-5 C解析 (1)由于磁感应强度随时间均匀变化,根据B =(6-0.2t ) T ,可知⎪⎪⎪⎪ΔB Δt =0.2 T/s , 所以线圈中感应电动势的大小为E =n ΔΦΔt =nS ·⎪⎪⎪⎪ΔB Δt =100×0.2×0.2 V =4 V . 通过R 2的电流大小为I =E R 1+R 2=44+6 A =0.4 A由楞次定律可知电流的方向为自上而下通过R 2.(2)闭合S ,电容器充电,一段时间后,电路稳定,此时两板间电压U 2=IR 2=0.4×6 V =2.4 V . 再断开S ,电容器将放电,通过R 2的电荷量就是电容器原来所带的电荷量Q =CU 2=30× 10-6×2.4 C =7.2×10-5 C.---28 如图3甲所示,一个圆形线圈的匝数n =1 000,线圈面积S =300 cm 2,线圈的电阻r =1 Ω,线圈外接一个阻值R =4 Ω的电阻,线圈处在一方向垂直线圈平面向里的圆形磁场中,圆形磁场的面积S 0=200 cm 2,磁感应强度随时间的变化规律如图乙所示.求:图3(1)第4 s 时线圈的磁通量及前4 s 内磁通量的变化量. (2)前4 s 内的平均感应电动势. (3)前4 s 内通过R 的电荷量.答案 (1)8×10-3Wb 4×10-3Wb (2)1 V (3)0.8 C 解析 (1)磁通量Φ=BS 0=0.4×200×10-4 Wb =8×10-3 Wb磁通量的变化量为:ΔΦ=0.2×200×10-4 Wb =4×10-3 Wb(2)由题图乙可知前4 s 内磁感应强度B 的变化率ΔBΔt=0.05 T/s 前4 s 内的平均感应电动势E =n ΔBΔt S 0=1 000×0.05×0.02 V =1 V(3)电路中平均感应电流I =ER +r ,q =I Δt通过R 的电荷量q =n ΔΦR +r ,所以q =0.8 C.----29 面积S =0.2 m 2、n =100匝的圆形线圈,处在如图3所示的磁场内,磁感应强度B 随时间t 变化的规律是B =0.02t T ,R =3 Ω,C =30 μF ,线圈电阻r =1 Ω,求:图3(1)通过R 的电流方向和4 s 内通过导线横截面的电荷量; (2)电容器的电荷量.答案 (1)方向由b →a 0.4 C (2)9×10-6 C解析 (1)由楞次定律可求得电流的方向为逆时针,通过R 的电流方向为b →a ,q =I Δt =E R +r Δt =n ΔBS Δt (R +r )Δt =n ΔBSR +r =0.4 C.(2)由E =n ΔΦΔt =nS ΔBΔt =100×0.2×0.02 V =0.4 V ,I =E R +r =0.43+1 A =0.1 A , U C =U R =IR =0.1×3 V =0.3 V , Q =CU C =30×10-6×0.3 C =9×10-6C.9---30 如图3所示,面积为0.2 m 2的100匝线圈处在匀强磁场中,磁场方向垂直于线圈平面,已知磁感应强度随时间变化的规律为B =(2+0.2t )T ,定值电阻R 1=6 Ω,线圈电阻R 2=4 Ω,求:图3(1)磁通量的变化率和回路中的感应电动势; (2)a 、b 两点间电压U ab ; (3)2 s 内通过R 1的电荷量q .答案 (1)0.04 Wb/s 4 V (2)2.4 V (3)0.8 C 解析 (1)由B =(2+0.2t )T 可知ΔBΔt =0.2 T/s.磁通量变化率为ΔΦΔt =ΔBΔtS =0.04 Wb/s.由法拉第电磁感应定律可知回路中的感应电动势为 E =n ΔΦΔt=100×0.04 V =4 V.(2)等效电路如图所示.a 、b 两点间电压U ab 等于定值电阻R 1两端的电压,则U ab =ER 1+R 2R 1=2.4 V .(3)2 s 内的磁感应强度变化量为 ΔB =ΔB Δt ·t =0.2×2 T =0.4 T通过R 1的电荷量为q =I ·Δt =n ΔΦΔt R 总·Δt =n ΔΦR 总=n ·S ΔB R 总=100×0.2×0.410 C =0.8 C.-31.(电磁感应中的电路问题)如图8所示,在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内,有一个由均匀导线制成的单匝矩形线框abcd ,线框平面垂直于磁感线.线框以恒定的速度v 垂直磁场边界向左运动,运动中线框dc 边始终与磁场右边界平行,线框边长ad =l ,cd =2l ,线框导线的总电阻为R ,则线框离开磁场的过程中,求:图8(1)流过线框横截面的电荷量q ; (2)cd 两点间的电势差U cd . 答案 (1)2Bl 2R (2)4Bl v 3解析 (1)线框离开磁场过程中,cd 边切割磁感线E =B ·2l ·v ,回路电流I =E R =2Bl vR ,流过线框横截面的电荷量q =I Δt =2Bl v R ·l v =2Bl 2R;(2)线框向左离开磁场,cd 边相当于电源,c 点为电源正极,外电阻R 外=23R ,U cd =23E =4Bl v 3.---28 (不太适合,电路问题稍微复杂一点)固定在匀强磁场中的正方形导线框abcd 边长为L ,其中ab 是一段电阻为R 的均匀电阻丝,其余三边均为电阻可以忽略的铜线.磁感应强度为B ,方向垂直纸面向里.现有一段与ab 段的材料、粗细、长度均相同的电阻丝PQ 架在导线框上(如图1所示).若PQ以恒定的速10度v 从ad 滑向bc ,当其滑过L3的距离时,通过aP 段的电流是多大?方向如何?图1答案6B v L11R方向由 P 到a 解析 PQ 在磁场中做切割磁感线运动产生感应电动势,由于是闭合回路,故电路中有感应电流,可将电阻丝PQ 视为有内阻的电源,电阻丝aP 与bP 并联,且R aP =13R 、R bP =23R ,于是可画出如图所示的等效电路图.电源电动势为E =B v L ,外电阻为 R 外=R aP R bP R aP +R bP =29R .总电阻为R 总=R 外+r =29R +R ,即R 总=119R .电路中的电流为:I =E R 总=9B v L11R.通过aP 段的电流为:I aP =R bPR aP +R bPI =6B v L 11R ,方向由P 到a .3.用一根横截面积为S 、电阻率为ρ的硬质导线做成一个半径为r 的圆环,ab 为圆环的一条直径.如图3所示,在ab 的左侧存在一个匀强磁场,磁场垂直圆环所在平面,方向如图所示,磁感应强度大小随时间的变化率ΔBΔt=k (k <0).则 ( )图3A.圆环中产生逆时针方向的感应电流B.圆环具有收缩的趋势C.圆环中感应电流的大小为|krS2ρ|D.图中a 、b 两点间的电势差大小为U =|14k πr 2|答案 D解析 由题意可知磁感应强度均匀减小,穿过圆环的磁通量减小,根据楞次定律和安培定则可以判断,圆环中产生顺时针方向的感应电流,圆环具有扩张的趋势,故A 、B 错误;圆环中产生的感应电动势为E =ΔΦΔt =ΔB ΔtS 圆环=|12πr 2k |,圆环的电阻为R =ρ l S =2πρr S ,所以圆环中感应电流的大小为I =E R =|krS4ρ|,故C 错误;题图中a 、b 两点间的电势差大小U =I ·12R =|14πkr 2|,故D 正确.3.如图所示为用相同导线制成的边长为L 或2L 的4个单匝闭合线框,以相同的速度先后沿垂直于磁场边界的方向穿过正方形匀强磁场区域,磁场方向垂直纸面向外,区域宽度大于2L ,则进入磁场过程中,感应电流最大的回路是( )答案 C解析 线框进入磁场过程中,做切割磁感线运动,设切割磁感线的有效长度为d ,产生的感应电动势E =Bd v ,根据电阻定律可知,线框的电阻R =ρL 总S ,由闭合电路欧姆定律可知,回路中的感应电流I =ER ,联立以上各式有I =BS v ρ·d L 总,所以线框的dL 总越大,对照4种图形可知,C 正确.5.(多选)(2018·阳泉市第十一中学高二下月考)在如图4甲所示的电路中,螺线管匝数n =1 500匝,横截面积S =20 cm 2.螺线管导线电阻r =1.0 Ω,R 1=4.0 Ω,R 2=5.0 Ω,C =30 μF.在一段时间内,穿过螺线管的11 11 磁场的磁感应强度B 按如图乙所示的规律变化,螺线管内的磁场B 的方向向下为正方向.则下列说法中正确的是( )图4A.螺线管中产生的感应电动势为1 VB.闭合S ,电路中的电流稳定后,电阻R 1的电功率为5×10-2 WC.电路中的电流稳定后电容器下极板带正电D.S 断开后,流经R 2的电荷量为1.8×10-5 C答案 CD解析 根据法拉第电磁感应定律E =n ΔΦΔt =n ΔB Δt S =1 500×1.0-0.22.0×20×10-4 V =1.2 V ,A 错误;根据闭合电路欧姆定律I =E R 1+R 2+r = 1.24.0+5.0+1.0 A =0.12 A ,根据P =I 2R 1,得R 1消耗的功率P =0.122×4.0W =5.76×10-2W ,选项B 错误;根据楞次定律,螺线管感应电动势沿逆时针方向,即等效电源为上负下正,所以电路中电流稳定后电容器下极板带正电,C 正确;S 断开后,流经R 2的电荷量即为S 闭合时电容器所带电荷量Q ,电容器两端的电压等于R 2两端电压,故U =IR 2=0.6 V ,流经R 2的电荷量Q =CU =1.8×10-5C ,选项D 正确.6.(其实这个题,有简单方法)如图6甲所示,线圈ab 、cd 绕在同一软铁芯上.在ab 线圈中通以变化的电流,用示波器测得线圈cd 间电压如图乙所示.已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈ab 中电流随时间变化关系的图中,可能正确的是( )图6答案 C8.(多选)在绝缘的水平桌面上有MN 、PQ 两根平行的光滑金属导轨,导轨间的距离为l .金属棒ab 和cd 垂直放在导轨上,两棒正中间用一根长l 的绝缘细线相连,棒ab 右侧有一直角三角形匀强磁场区域,磁场方向竖直向下,三角形的两条直角边长均为l ,整个装置的俯视图如图8所示,从图示位置在棒ab 上加水平拉力,使金属棒ab 和cd 向右匀速穿过磁场区域,则金属棒ab 中感应电流i 和绝缘细线上的张力大小F 随时间t 变化的图像,可能正确的是(规定金属棒ab 中电流方向由a 到b 为正)( )图8答案 AC解析 在ab 棒通过磁场的时间内,ab 棒切割磁感线的有效长度均匀增大,由E =BL v 分析可知,ab产生1212的感应电动势均匀增大,则感应电流均匀增大,由楞次定律知感应电流的方向由b 到a ,为负值.根据cd 棒受力平衡知,细线上的张力F 为0;在cd 棒通过磁场的时间内,cd 棒切割磁感线的有效长度均匀增大,由E =BL v 分析可知,cd 产生的感应电动势均匀增大,则感应电流均匀增大,由楞次定律知感应电流的方向由a 到b ,为正值.根据cd 棒受力平衡知,细线上的张力F =BIL =B 2L 2v R ,L 均匀增大,则F 与L 2成正比,故选A 、C.10.(2018·惠州市东江高级中学高二第二学期月考)如图9所示,一个有矩形边界的匀强磁场区域,磁场方向垂直纸面向里.一个三角形闭合导线框,由位置1(左)沿纸面匀速运动到位置2(右).取线框刚到达磁场的时刻为计时起点(t =0),规定逆时针方向为电流的正方向,则下图中能正确反映线框中电流与时间关系的是(线框底边长度小于磁场区域宽度)( )图9答案 A解析 线框进入磁场的过程,磁通量向里增加,根据楞次定律得知感应电流的磁场向外,由安培定则可知感应电流方向为逆时针,电流i 应为正值,故B 、C 错误;线框进入磁场的过程,线框的有效切割长度先均匀增大后均匀减小,由E =BL v ,可知感应电动势先均匀增大后均匀减小;线框完全进入磁场的过程,磁通量不变,没有感应电流产生.线框穿出磁场的过程,磁通量向里减小,根据楞次定律得知感应电流的磁场向里,由安培定则可知感应电流方向为顺时针,电流i 应为负值;线框的有效切割长度先均匀增大后均匀减小,由E =BL v ,可知感应电动势先均匀增大后均匀减小,故A 正确,D 错误.12.如图11所示,光滑金属导轨PN 与QM 相距1 m ,电阻不计,两端分别接有电阻R 1和R 2,且R 1=6 Ω,R 2=3 Ω,ab 导体棒的电阻为2 Ω.垂直穿过导轨平面的匀强磁场的磁感应强度为1 T.现使ab 以恒定速度v =3 m/s 匀速向右移动,求:图11(1)导体棒上产生的感应电动势E ; (2)R 1与R 2分别消耗的电功率. 答案 (1)3 V (2)38 W 34W解析 (1)导体棒产生的感应电动势E =BL v =1×1×3 V =3 V . (2)整个电路的总电阻R =r +R 1R 2R 1+R 2=4 Ω.导体棒中的电流I =E R =34A则外电压的大小U =E -Ir =3 V -34×2 V =1.5 V则R 1消耗的电功率P 1=U 2R 1=38 WR 2消耗的电功率P 2=U 2R 2=34W.8.(多选)(2017·南京市第三次模拟考试)如图7甲所示,静止在水平面上的等边三角形闭合金属线框,匝数n =20匝,总电阻R =2.5 Ω,边长L =0.3 m ,处在两个半径均为r =0.1 m 的圆形匀强磁场中,线框顶点与右侧圆心重合,线框底边与左侧圆直径重合.磁感应强度B 1垂直水平面向外,B 2垂直水平面向里,B 1、B 2随时间t 的变化如图乙所示,线框一直处于静止状态,计算过程中π取3,下列说法正确的是( )图7A.线框具有向左运动的趋势B.t =0时刻穿过线框的磁通量为0.5 WbC.t =0.4 s 时刻线框中感应电动势为1.5 V。

高考物理复习:电磁感应中的电路与图像问题

高考物理复习:电磁感应中的电路与图像问题
(2)金属棒PQ在磁场区域中运动的速度大小。
思维点拨明确不同时间段的电路连接方式。在0~4 s内,电阻R与金属棒
并联,再与灯泡L串联;4 s后,棒PQ运动时相当于电源,电阻R与灯泡L并联。
解析:(1)在t=0至t=4 s内,金属棒PQ保持静止,磁场变化导致电路中产生感
应电动势。等效电路为金属棒与R并联,再与小灯泡串联,电路的总电阻
(2)t=1.5 s时磁场的方向是怎样的?如何变化?
(3)如何分析各时刻的安培力方向?
提示 (1)变化。
(2)垂直斜面向下并逐渐减小。
(3)根据楞次定律确定电流方向,应用左手定则判断安培力方向。
解析:分析题图乙可知,t=2 s 时,磁感应强度处于变化的过程中,铜环中磁通量
变化,产生感应电流,A 错误。t=1.5 s 时,垂直斜面向下的磁通量逐渐减小,根
D.U=Blv,流过固定电阻 R 的感应电流由 c 到 d
解析:导体杆向右匀速运动切割磁感线产生的电动势E=Blv,R和导体杆形


R=2
成串联电路,由于ab两端电压为路端电压,故 U=2·
可知电流方向为b→a→d→c,选项A正确。
=
1
Blv
,由右手定则
2
3.如图所示,两平行的虚线间的区域内存在着有界匀强磁场,有一较小的
割磁感线的有效长度为 3l,感应电流
2
I1=
;t=2

3
3
I2= ,I2=2I1,故选项
s 时导体框切
A 错误,B 正确。对
比选项 C、D 可知,只要分析出 t=1 s 和 t=2 s 两个时刻 ab 边所受安培力大小
关系就能选出正确选项,t=1
62 2
,故

专题十 电磁感应中的电路和图象问题

专题十 电磁感应中的电路和图象问题
[答案] BC
【共性归纳】ຫໍສະໝຸດ 返回解答电磁感应中的图象问题的基本步骤
(1)明确图象的种类,即是 B-t 图还是 Φ-t 图,或者 E-t 图、
I-t 图等;
(2)分析电磁感应的具体过程;
(3)用右手定则或楞次定律确定方向的对应关系; (4)结合安培力公式、法拉第电磁感应定律、闭合电路欧姆
定律、牛顿运动定律等知识写出相应的函数关系式; (5)根据函数关系式,进行数学分析,如分析斜率的变化、
刚进入
磁场时与 PQ 刚进入磁场时速度相同。情形 1:若 MN 刚进入
磁场时,PQ 已离开磁场区域,则对 MN,由 mg sin θ=BIL
及右手定则知,通过 PQ 的电流大小不变,方向相反,故 I­t
图像如图 A 所示。情形 2:若 MN 刚进入磁场时,PQ 未离开 磁场区域,由于两导体棒速度相等,产生的电动势等大、反向,
2( 2l0-x), 22l0<x≤ 2l0
联立①②③④⑤式得
F=22BBrr22vv(x,02≤l0-x≤x)22,l0,22l0<x≤ 2l0。
答案:见解析
返回

返回
考点二 电磁感应中的图象问题[多维探究类] 分析电磁感应中的图象问题的思路与方法
图象 类型
问题 类型
(1)各量随时间变化的图象:如Bt图象、φt图象、 Et图象、It图象、Ft图象等 (2)各量随位移变化的图象:如Ex图象、Ix图象等
返回
解析:当导体棒与金属框接触的两点间棒的长度为 l 时,
由法拉第电磁感应定律知,导体棒上感应电动势的大小为
E=Blv

根据欧姆定律,流过导体棒的感应电流 I=ER

式中,R 为这一段导体棒的电阻。按题意有
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三节 电磁感应中的电路和图象问题一、电磁感应中的电路问题 1.内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源.(2)该部分导体的电阻或线圈的电阻相当于电源的内阻 ,其余部分是外电阻. 2.电源电动势和路端电压(1)电动势:E =Bl v 或E =n ΔΦΔt .(2)路端电压:U =IR =ER +r·R .1.(单选)如图所示 ,一个半径为L 的半圆形硬导体AB 以速度v 在水平U 形框架上向右匀速滑动 ,匀强磁场的磁感应强度为B ,回路电阻为R 0 ,半圆形硬导体AB 的电阻为r ,其余电阻不计 ,则半圆形导体AB 切割磁感线产生的感应电动势大小及AB 之间的电势差分别为( )A .BL vBL v R 0R 0+r B .2BL v BL v C .2BL v 2BL v R 0R 0+rD .BL v 2BL v答案:C二、电磁感应中的图象问题 1.图象类型(1)随时间t 变化的图象如B -t 图象、Φ-t 图象、E -t 图象和i -t 图象. (2)随位移x 变化的图象如E -x 图象和i -x 图象. 2.问题类型(1)由给定的电磁感应过程判断或画出正确的图象.(2)由给定的有关图象分析电磁感应过程 ,求解相应的物理量. (3)利用给出的图象判断或画出新的图象.2.(单选)(2015·泉州模拟)如图甲所示 ,光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中 ,匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向) ,导体棒ab 垂直导轨放置 ,除电阻R 的阻值外 ,其余电阻不计 ,导体棒ab 在水平外力F 作用下始终处于静止状态.规定a →b 的方向为电流的正方向 ,水平向右的方向为外力F 的正方向 ,则在0~t 1时间内 ,选项图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是( )答案:D考点一 电磁感应中的电路问题 1.对电源的理解:在电磁感应现象中 ,产生感应电动势的那部分导体就是电源 ,如切割磁感线的导体棒、有磁通量变化的线圈等.这种电源将其他形式的能转化为电能.2.对电路的理解:内电路是切割磁感线的导体或磁通量发生变化的线圈 ,外电路由电阻、电容等电学元件组成.3.解决电磁感应中电路问题的一般思路:(1)确定等效电源 ,利用E =n ΔΦΔt或E =Bl v sin θ求感应电动势的大小 ,利用右手定则或楞次定律判断电流方向.(2)分析电路结构(内、外电路及外电路的串、并联关系) ,画出等效电路图.(3)利用电路规律求解.主要应用欧姆定律及串、并联电路的基本性质等列方程求解.(2015·石家庄质检)如图甲所示 ,两根足够长的平行光滑金属导轨MN 、PQ 被固定在水平面上 ,导轨间距l =0.6 m ,两导轨的左端用导线连接电阻R 1及理想电压表V ,电阻为r =2 Ω的金属棒垂直于导轨静止在AB 处;右端用导线连接电阻R 2 ,已知R 1=2 Ω ,R 2=1 Ω ,导轨及导线电阻均不计.在矩形区域CDFE 内有竖直向上的磁场 ,CE =0.2 m ,磁感应强度随时间的变化规律如图乙所示.开始时电压表有示数 ,当电压表示数变为零后 ,对金属棒施加一水平向右的恒力F ,使金属棒刚进入磁场区域时电压表的示数又变为原来的值 ,金属棒在磁场区域内运动的过程中电压表的示数始终保持不变.求:(1)t =0.1 s 时电压表的示数; (2)恒力F 的大小;(3)从t =0时刻到金属棒运动出磁场的过程中整个电路产生的热量.[思路点拨] (1)在0~0.2 s 内 ,R 1、R 2和金属棒是如何连接的?电压表示数等于感应电动势吗?(2)电压表示数始终保持不变 ,说明金属棒做什么运动?[解析] (1)设磁场宽度为d =CE ,在0~0.2 s 的时间内 ,有E =ΔΦΔt =ΔBΔtld =0.6 V此时 ,R 1与金属棒并联后再与R 2串联 R =R 并+R 2=1 Ω+1 Ω=2 ΩU =ERR 并=0.3 V .(2)金属棒进入磁场后 ,R 1与R 2并联后再与r 串联 ,有I ′=U R 1+UR 2=0.45 AF A =BI ′lF A =1.00×0.45×0.6 N =0.27 N由于金属棒进入磁场后电压表的示数始终不变 ,所以金属棒做匀速运动 ,有 F =F A F =0.27 N.(3)在0~0.2 s 的时间内有Q =E 2Rt =0.036 J金属棒进入磁场后 ,有R ′=R 1R 2R 1+R 2+r =83 ΩE ′=I ′R ′=1.2 V E ′=Bl v ,v =2 m/st ′=d v =0.22s =0.1 sQ ′=E ′I ′t ′=0.054 JQ 总=Q +Q ′=0.036 J +0.054 J =0.09 J. [答案] (1)0.3 V (2)0.27 N (3)0.09 J[总结提升] (1)对等效于电源的导体或线圈 ,两端的电压一般不等于感应电动势 ,只有在其电阻不计时才相等.(2)沿等效电源中感应电流的方向 ,电势逐渐升高.1.(多选)如图所示 ,在一磁感应强度B =0.5 T 的匀强磁场中 ,垂直于磁场方向水平放置着两根相距h =0.1 m 的平行光滑金属导轨MN 和PQ ,导轨电阻忽略不计 ,在两根导轨的端点N 、Q 之间连接一阻值R =0.3 Ω的电阻.导轨上跨放着一根长为L =0.2 m 、电阻λ=2.0 Ω/m 的金属棒ab ,与导轨正交放置 ,交点为c 、d .当金属棒ab 在水平拉力作用下以速度v =4.0 m/s 向左做匀速运动时 ,下列说法正确的是( )A .金属棒ab 两端点间的电势差为0.2 VB .金属棒ab 两端点间的电势差为0.32 VC .水平拉金属棒ab 的力大小为0.02 ND .回路中的发热功率为0.06 W解析:选BC.当金属棒ab 在水平拉力作用下向左做匀速运动切割磁感线时 ,cd 间产生的感应电动势E cd =Bh v =0.5×0.1×4.0 V =0.2 V ,由闭合电路欧姆定律可得 ,回路中产生的感应电流I =E cd R +hλ=0.20.3+0.1×2.0A =0.4 A ,金属棒ab 受到的安培力F 安=BIh =0.5×0.4×0.1 N =0.02 N ,要使金属棒ab 匀速运动 ,应有F =F 安=0.02 N ,C 正确;该回路为纯电阻电路 ,则电路中的热功率P 热=I 2(R +hλ)=0.08 W ,D 错误;金属棒ab 两端点间的电势差等于U ac 、U cd 与U db 三者之和 ,由于U cd =E cd -Ir cd ,所以U ab =E ab -Ir cd =BL v -Ihλ=0.32 V ,A 错误 ,B 正确.考点二 电磁感应中的图象问题1.题型特点一般可把图象问题分为三类:(1)由给定的电磁感应过程选出或画出正确的图象;(2)由给定的有关图象分析电磁感应过程 ,求解相应的物理量; (3)根据图象定量计算.2.解题关键弄清初始条件 ,正负方向的对应 ,变化范围 ,所研究物理量的函数表达式 ,进、出磁场的转折点是解决问题的关键.3.解决图象问题的一般步骤(1)明确图象的种类 ,即是B -t 图象还是Φ-t 图象 ,或者是E -t 图象、I -t 图象等; (2)分析电磁感应的具体过程;(3)用右手定则或楞次定律确定方向对应关系;(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式; (5)根据函数关系式 ,进行数学分析 ,如分析斜率的变化、截距等; (6)画出图象或判断图象.(多选)(2015·江西新余模拟)如图所示 ,在坐标系xOy 中 ,有边长为L 的正方形金属线框abcd ,其一条对角线ac 和y 轴重合、顶点a 位于坐标原点O 处.在y 轴的右侧 ,在Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场 ,磁场的上边界与线框的ab 边刚好完全重合 ,左边界与y 轴重合 ,右边界与y 轴平行.t =0时刻 ,线框以恒定的速度v 沿垂直于磁场上边界的方向穿过磁场区域.取沿a →b →c →d →a 方向的感应电流为正 ,则在线框穿过磁场区域的过程中 ,感应电流i 、ab 间的电势差U ab 随时间t 变化的图线是下图中的( )[审题点睛] 观察i (U ab )-t 图象特点:①分t =0→t =L v 和t =L v →t =2Lv 两段处理;②i (U ab )的正负问题:判断在t =Lv 时电流方向是否改变;③两段中的i (U ab )的最大值是否相等. [解析] 在d 点运动到O 点过程中 ,ab 边切割磁感线 ,根据右手定则可以确定线框中电流方向为逆时针方向 ,即正方向 ,电动势均匀减小到0 ,则电流均匀减小到0;然后cd 边开始切割磁感线 ,感应电流的方向为顺时针方向 ,即负方向 ,电动势均匀减小到0 ,则电流均匀减小到0 ,故A 正确 ,B 错误.d 点运动到O 点过程中 ,ab 边切割磁感线 ,ab 相当于电源 ,电流由a 到b ,b 点的电势高于a 点 ,ab 间的电势差U ab 为负值 ,大小等于电流乘bcda 三条边的电阻 ,并逐渐减小.ab 边出磁场后 ,cd 边开始切割 ,cd 边相当于电源 ,电流由b 到a ,ab 间的电势差U ab 为负值 ,大小等于电流乘ab 边的电阻 ,并逐渐减小 ,故C 错误 ,D 正确.故选AD.[答案] AD[总结提升] 解决图象类选择题的最简方法——分类排除法.首先对题中给出的四个图象根据大小或方向变化特点分类 ,然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化) ,特别是用物理量的方向 ,排除错误选项 ,此法最简捷、最有效.2.(单选)(2015·云南第一次检测)如图甲所示 ,线圈ABCD 固定于匀强磁场中 ,磁场方向垂直纸面向外 ,当磁场变化时 ,线圈AB 边所受安培力向右且变化规律如图乙所示 ,则磁场的变化情况可能是选项中的( )解析:选D.由安培力向右知电流方向为顺时针,由楞次定律知磁场增强,C错.由乙图知安培力不变,根据F=BIL知,B增大,I必减小,即电动势减小,故B的变化率减小,因此A、B错,D正确.真题剖析——电磁感应电路与图象的综合问题(18分)(2013·高考广东卷)如图甲所示,在垂直于匀强磁场B的平面内,半径为r的金属圆盘绕过圆心O的轴转动,圆心O和边缘K通过电刷与一个电路连接.电路中的P 是加上一定正向电压才能导通的电子元件.流过电流表的电流I与圆盘角速度ω的关系如图乙所示,其中ab段和bc段均为直线,且ab段过坐标原点.ω>0代表圆盘逆时针转动.已知:R=3.0 Ω ,B=1.0 T ,r=0.2 m.忽略圆盘、电流表和导线的电阻.(1)根据图乙写出ab、bc段对应的I与ω的关系式;(2)求出图乙中b、c两点对应的P两端的电压U b、U c;(3)分别求出ab、bc段流过P的电流I P与其两端电压U P的关系式.[审题点睛](1)审电路(2)审图象[规范解答]—————————该得的分一分不丢! (1)由图象可知 ,在ab 段I =ω150(-45 rad/s ≤ω≤15 rad/s) (2分) 在bc 段I =ω100-0.05(15 rad/s<ω≤45 rad/s). (2分) (2)由题意可知 ,P 两端的电压U P 等于圆盘产生的电动势 ,U P =12Br 2ω (2分)b 点时ωb =15 rad/s ,U b =12Br 2ωb =0.3 V (2分)c 点时ωc =45 rad/s ,U c =12Br 2ωc =0.9 V . (2分)(3)由图象中电流变化规律可知电子元件P 在b 点时开始导通 ,则:在ab 段 I P =0(-0.9 V ≤U P ≤0.3 V) (2分) 在bc 段I P =I -U PR (2分)而I =ω100-0.05 ,U P =12Br 2ω (2分)联立可得I P =U P6-0.05(0.3 V<U P ≤0.9 V). (2分)[答案] 见规范解答[总结提升] 解决电路与图象综合问题的思路 (1)电路分析弄清电路结构 ,画出等效电路图 ,明确计算电动势的公式. (2)图象分析①弄清图象所揭示的物理规律或物理量间的函数关系;②挖掘图象中的隐含条件 ,明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义.(3)定量计算运用有关物理概念、公式、定理和定律列式计算.3.(2015·福州模拟)在一周期性变化的匀强磁场中有一圆形闭合线圈 ,线圈平面与磁场垂直 ,如图甲所示 ,规定图中磁场方向为正.已知线圈的半径为r 、匝数为N ,总电阻为R ,磁感应强度的最大值为B 0 ,变化周期为T ,磁感应强度按图乙所示规律变化.求:。
