各种开关电源变压器各种高频变压器参数EEEEEEEIEI等等的参数
功率铁氧体磁芯常用功率铁氧体材料牌号技术参数EI型磁芯规格及参数PQ型磁芯规格及参数EE型磁芯规格及参数EC、EER型磁芯规格及参数1,磁芯向有效截面积：Ae2,磁芯向有效磁路长度：le3,相对幅值磁导率：μa4,饱和磁通密度：Bs1磁芯损耗：正弦波与矩形波比较一般情况下，磁芯损耗曲线是按正弦波+/-交流(AC)激励绘制的，在标准的和正常的时候，是不提供极大值曲线的。
涉及到开关电源电路设计的一个共同问题是正弦波和矩形波激励的磁芯损耗的关系。
对于高电阻率的磁性材料如类似铁氧体，正弦波和矩形波产生的损耗几乎是相等的，但矩形波的损耗稍微小一些。
材料中存在高的涡流损耗（如大一般情况下，具有矩形波的磁芯损耗比具有正弦波的磁芯损耗低一些。
但在元件存在铜损的情况下，这是不正确的。
在变压器中，用矩形波激励时的铜损远远大于用正弦波激励时的铜损。
高频元件的损耗在铜损方面显得更多，集肤效应损耗比矩形波激励磁芯的损耗给人们的印象更深刻。
举个例子，在20kHz、用17#美国线规导线的绕组时，矩形波激励的磁芯损耗几乎是正弦波激励磁芯损耗的两倍。
例如，对于许多开关电源来说，具有矩形波激励磁芯的5V、20A和30A输出的电源，必须采用多股绞线或利兹(Litz)线绕制线圈，不能使用粗的单股导线。
2Q值曲线所有磁性材料制造厂商公布的Q值曲线都是低损耗滤波器用材料的典型曲线。
这些测试参数通常是用置于磁芯上的最适用的绕组完成的。
对于罐形磁芯，Q值曲线指出了用作生成曲线时的绕组匝数和导线尺寸，导线是常用的利兹线，并且绕满在线圈骨架上。
对于钼坡莫合金磁粉芯同样是正确的。
用最适合的绕组，并且导线绕满了磁芯窗口时测试，则Q值曲线是标准的。
Q值曲线是在典型值为5高斯或更低的低交流(AC)激励电平下测量得出的。
由于在磁通密度越高时磁芯的损耗越大，故人们警告，在滤波电感器工作在高磁通密度时，磁芯的Q值是较低的。
3电感量、AL系数和磁导率在正常情况下，磁芯制造厂商会发布电感器和滤波器磁芯的AL系数、电感量和磁导率等参数。
高频磁芯变压器
型号功率长×宽×高针距型号功率长×宽×高针距EE13 6针立式13×12×12 10×8.5 UF9.8 4针立16×11×16 8×7EE16 6针立式16×13×15 6×9 UF10.5 4针立18.5×17×21.5 13×10 EE19 6针立式19×16.5×16.5 10×11 UF16 4针立22×19×27 13×10 EI22 8针立式22×16×19 16×10.5 RM8 12针25.4×24.8×3.2EI22 10针立式22×16×19 16×10.5 EID49 20针卧57.5×55.5×5.5 45×40EE25 8针立式25.5×17×21 15×12 PQ20×20 14针立23.5×23.5×25.821×20EE25 10针立式25.5×17×21 16×12 PQ35×35 12针立40×36×38 28×37.5EI28 10针立式28×22×20.5 20×18 PQ50×50 12针立52×52×54 42×45EI40 14针卧式40×35×26 30×36 O型15×8.5×6 9×17EC28 12针卧式38×30×2627.5×30.5O型36×23×115 45×28.5×43 28×14EC42 14针立式42×30×44 30×25 O型40×24×14.5 45×24×47 16×17名称：高频磁芯变压器型号：EI22规格：22×16×19品牌：型号功率长×宽×高针距型号功率长×宽×高针距EE13 6针立式13×12×12 10×8.5 UF9.8 4针立16×11×16 8×7EE16 6针立式16×13×15 6×9 UF10.5 4针立18.5×17×21.5 13×10EE19 6针立式19×16.5×16.510×11 UF16 4针立22×19×27 13×10EI22 8针立式22×16×19 16×10.5 RM8 12针25.4×24.8×3.2EI22 10针立式22×16×19 16×10.5 EID49 20针卧57.5×55.5×5.5 45×40EE25 8针立式25.5×17×2115×12PQ20×214针立23.5×23.5×25.8 21×20EE25 10针立25.5×17×216×12 PQ35×312针立40×36×38 28×37.5式 1 5EI28 10针立式28×22×20.520×18PQ50×512针立52×52×54 42×45EI40 14针卧式40×35×26 30×36 O型15×8.5×6 9×17EC28 12针卧式38×30×26 27.5×30.5 O型36×23×115 45×28.5×43 28×14EC42 14针立式42×30×44 30×25 O型40×24×14.5 45×24×47 16×17名称：高频磁芯变压器型号：PQ35×35规格：40×36×38型号功率长×宽×高针距型号功率长×宽×高针距EE13 6针立式13×12×12 10×UF9.8 4针立16×11×16 8×78.5EE16 6针立式16×13×15 6×9 UF10.5 4针立18.5×17×21.5 13×10EE19 6针立式19×16.5×16.5 10×11UF16 4针立22×19×27 13×10EI22 8针立式22×16×19 16×10.5RM8 12针25.4×24.8×3.2EI22 10针立式22×16×19 16×10.5EID49 20针卧57.5×55.5×5.5 45×40EE25 8针立式25.5×17×21 15×12PQ20×214针立23.5×23.5×25.8 21×20EE25 10针立式25.5×17×21 16×12PQ35×3512针立40×36×38 28×37.5EI28 10针立式28×22×20.5 20×18PQ50×512针立52×52×54 42×45EI40 14针卧式40×35×26 30×36O型15×8.5×6 9×17EC28 12针卧式38×30×26 27.5×30.5O型36×23×115 45×28.5×43 28×14EC42 14针立式42×30×44 30×25O型40×24×14.5 45×24×47 16×17。
高频变压器设计规范
高频变压器设计规范目录1.目的 (2)2.适用范围 (2)3.引用/参考标准或资料 (2)4.术语及其定义 (2)5.规范要求 (2)6.附录 (12)1.目的为了实现高频变压器设计的标准化，为我司工程师在设计变压器过程中提供参考，特制订此规范。
2.适用范围本规范适用于公司所有正激变压器及反激变压器的设计。
3.引用/参考标准或资料无。
4.术语及其定义正激变压器：因其初级线圈被直流电压激励时，次级线圈正好有功率输出而得名。
反激变压器：又称单端反激式变压器或Buck-Boost转换器。
因其输出端在原边绕组断开电源时获得能量故而得名。
5.规范要求5.1高频变压器磁芯材料与几何机构在大多数开关电源的高频变压器中，常用的软磁材料有铁氧体，铁粉芯，恒导合金，非晶态合金及硅钢片。
主要应用软磁材料四个特性：磁导率高、矫顽力小及磁滞回线狭窄、电阻率高、具有较高饱和磁感应强度。
现我司高频变压器通常采用锰锌铁氧体材料。
磁芯厂家都生产了一系列不同材质的磁芯，各厂家有自己的命名规范。
以常用的PC40（TDK命名规范）材质为例，东磁表示为DMR40，天通则表示为TP4，实际性能差异几乎可忽略不计。
通常我们关注的磁芯参数主要有初始磁导率，饱和磁通密度Bs，剩磁Br，矫顽力Hc，功耗Pv，居里温度Tc，在高频变压器的设计以及日后应用过程中，这些参数往往起到非常重要的作用。
图1所示各种磁芯的几何形状有EE型、ETD型、PQ型等多种。
EE型、ETD型、PQ型也是我司高频变压器设计时通常采用的磁芯结构。
每种规格磁芯对应多种尺寸可供选择。
一般每种类型及尺寸的磁芯，其对应的骨架是一定的，变动一般在于pin数和pin针间距的不同，设计者可根据实际应用需求选择，也可以联系骨架厂商进行开模定制。
图5.1 各种几何结构的变压器磁芯图1 磁芯的几何形状5.2高频变压器常用材料介绍上节主要介绍了高频变压器的磁芯特性及结构，除此以外，要构成一个完整的高频变压器，主要材料还有：导线材料，压敏胶带，骨架材料。
高三物理高频变压器知识点
高三物理高频变压器知识点一、什么是变压器？变压器是一种电气设备，用于改变交流电的电压和电流大小，通过电感耦合实现的。
它由两个或更多个线圈组成，其中一个叫做原线圈（也称为初级线圈），另一个叫做副线圈（也称为次级线圈）。
变压器基本上是由铁芯和线圈构成的。
二、变压器的工作原理变压器的工作原理是基于法拉第电磁感应定律。
当通过原线圈的电流变化时，所产生的磁场会传导到副线圈中，从而诱导出电动势，产生电流。
根据电磁感应定律，变压器中的电动势与线圈的匝数比例成正比，即E1 / E2 = N1 / N2其中，E1和E2分别表示原线圈和副线圈的电动势，N1和N2表示两个线圈的匝数。
三、变压器的类型1. 按照用途分类- 电力变压器：用于电力系统中的电压升降。
- 仪表变压器：用于测量和控制电路中的电压。
- 自耦变压器：通过一个线圈上的自感和互感实现电压的变换。
2. 按照结构分类- 箱式变压器：将铁芯和线圈放置在一个密封的箱子中，常用于室外场合。
- 瓦式变压器：将铁芯和线圈放置在瓦式铁心中，常用于室内场合。
四、变压器的性质及特点1. 变压器的效率：变压器的效率指的是副线圈的输出功率与原线圈的输入功率之比。
理想变压器的效率接近100%，但实际变压器存在一些损耗，如电阻损耗和磁化损耗，会降低变压器的效率。
2. 变压器的变比：变压器的变比表示原线圈和副线圈的匝数比例，例如一个变比为2:1的变压器，原线圈的匝数是副线圈匝数的两倍。
3. 变压器的标称功率：变压器的标称功率是指变压器在一定条件下能够正常工作的最大功率。
标称功率是变压器选型和使用的重要参考指标。
4. 变压器的绝缘等级：绝缘等级是指变压器的绝缘材料能够承受的最高电压。
绝缘等级决定了变压器的安全性和可靠性。
五、高频变压器的应用高频变压器主要应用于电子设备和通信系统中。
由于高频信号具有较高的频率和较小的波长，所以高频变压器要求具备较高的工作频率和较低的能量损耗。
高频变压器常用于无线通信设备、计算机、医疗设备等领域。
EC&ETD型变压器尺寸
大东电子(南通)有限公司
DADON ELECTRONICS (NANTONG) CO.,LTD.
EE&EI 型开关电源变压器 基本结构图
Φ
EE&EI 型开关电源变压器 基本参数表
序 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 骨架规格 EE10(8P) EE13(10P) EE16(8P) EE16(12P) EE16(10P) (卧式) EEL16(10P) EE19(6P) EE19(7P) EE19(10P) EE19(12P) EE19(8P) (四槽) EEL19(12P) EI22(8P) EI22(10P) EE25(8P) EI25(10P) EEL25(10P) EI28(10P) EI28(16P) EI30(10P) EI33(12P) 产品尺寸 A 11.5 14.5 17.0 17.0 19.0 18.5 21.0 20.5 22.5 20.5 20.5 21.5 23.0 21.0 26.5 26.5 26.5 29.0 35.5 31.0 34.0 B 10.8 13.5 15.5 16.5 17.0 17.0 19.5 15.5 16.5 16.5 19.5 17.0 17.5 16.5 18.5 21.0 21.0 23.0 32.5 22.5 30.0 C 11.5 13.5 15.0 18.0 13.5 32.5 17.5 17.5 19.0 20.5 24.5 32.0 21.0 21.0 21.5 24.0 36.0 23.5 27.0 27.0 32.0 D 8.0 10.5 11.0 12.5 15.0 12.5 12.5 11.0 10.0 12.0 12.5 12.0 12.5 10.0 12.5 15.0 16.0 17.5 20.0 17.5 22.5 5.0 4.0 5.0 5.0 10.0 5.0 4.5 5.0 5.0 4.0 2.75 5.0 4.5 E 2.5 2.5 3.0 2.8 3.25 F 0.5 0.6 0.6 0.8 0.8 0.6 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
变压器的型号与功率

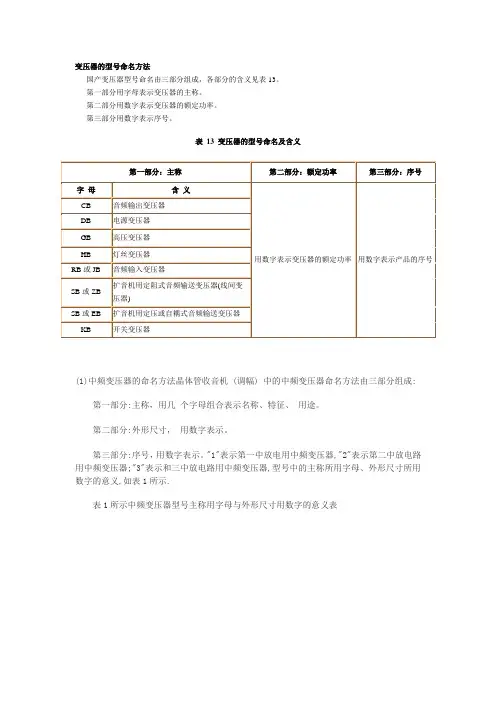

变压器的型号命名方法国产变压器型号命名由三部分组成，各部分的含义见表13。
