16—1气压传动的工作原理及应用特点
气压传动的优缺点及适用范围

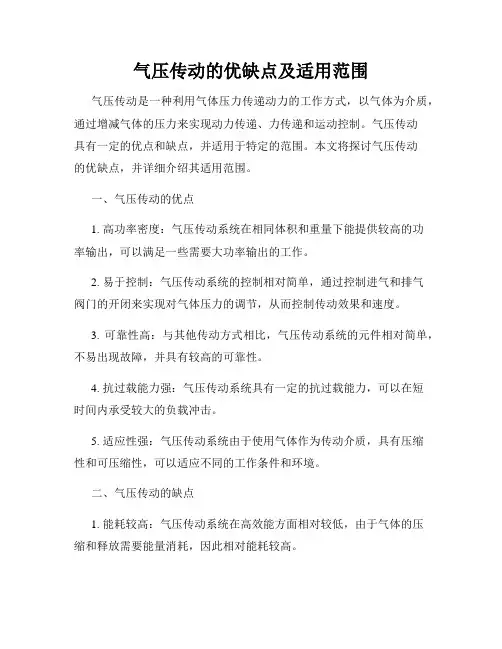

气压传动的优缺点及适用范围气压传动是一种利用气体压力传递动力的工作方式，以气体为介质，通过增减气体的压力来实现动力传递、力传递和运动控制。
气压传动具有一定的优点和缺点，并适用于特定的范围。
本文将探讨气压传动的优缺点，并详细介绍其适用范围。
一、气压传动的优点1. 高功率密度：气压传动系统在相同体积和重量下能提供较高的功率输出，可以满足一些需要大功率输出的工作。
2. 易于控制：气压传动系统的控制相对简单，通过控制进气和排气阀门的开闭来实现对气体压力的调节，从而控制传动效果和速度。
3. 可靠性高：与其他传动方式相比，气压传动系统的元件相对简单，不易出现故障，并具有较高的可靠性。
4. 抗过载能力强：气压传动系统具有一定的抗过载能力，可以在短时间内承受较大的负载冲击。
5. 适应性强：气压传动系统由于使用气体作为传动介质，具有压缩性和可压缩性，可以适应不同的工作条件和环境。
二、气压传动的缺点1. 能耗较高：气压传动系统在高效能方面相对较低，由于气体的压缩和释放需要能量消耗，因此相对能耗较高。
2. 系统泄漏：气压传动系统由于使用气体作为传动介质，存在系统泄漏的问题，泄漏会导致能源浪费和系统效率降低。
3. 灵敏度低：由于气体的可压缩性和传递速度的限制，气压传动系统的灵敏度较低，特别是在需要高精度控制的场合。
4. 噪音和振动：气压传动系统在工作过程中会产生噪音和振动，对于某些对噪音和振动敏感的应用场景可能不适用。
三、气压传动的适用范围气压传动广泛应用于工业自动化、机械制造、航空航天等领域，特别适用于以下场景：1. 低速大扭矩场合：气压传动系统适用于需要大扭矩输出且转速较低的工作，如起重机械、重型机械等。
2. 有爆炸危险环境：由于气体传动无火花、无电弧，不易引起爆炸，因此在有爆炸危险的环境中得到广泛应用。
3. 高冲击负载场合：气压传动系统的抗冲击能力强，能够承受较大的冲击负载，适用于冲击负载较大的工作场景。
4. 防爆防腐蚀要求高的场所：气压传动系统的元件通常采用非金属材料制成，能满足防爆和抗腐蚀的要求，适用于特殊环境。
气压传动系统的工作原理及应用
气压传动系统的工作原理及应用气压传动系统是一种基于气压能量转换的动力传动系统，广泛应用于各个行业中。
本文将介绍气压传动系统的工作原理以及其在工业生产中的应用。
一、气压传动系统的工作原理气压传动系统是利用气压作为动力源进行能量传递和转换的一种传动方式。
它主要通过气源、压缩空气系统和执行机构三部分来实现。
1. 气源部分：气源部分是气压传动系统的能量来源，通常采用压缩空气作为动力源。
通过一个压缩机将空气压缩到一定的压力，然后储存在气罐中供系统使用。
2. 压缩空气系统：压缩空气系统是将气源部分提供的压缩空气传输到各个执行机构的系统。
它由气管、气动阀、压力调节器等组成。
气管将压缩空气传输到各个执行机构，气动阀用于控制气压的开关和调节，压力调节器用于调整系统的工作压力。
3. 执行机构：执行机构是气压传动系统中的关键部件，负责将气压能量转化为机械能以完成特定的任务。
常见的执行机构包括气缸、气动马达等，它们能够根据气压的控制实现线性或旋转运动。
二、气压传动系统的应用气压传动系统由于其简单、可靠、安全等特点，在工业生产中得到了广泛的应用。
以下是气压传动系统在几个常见行业中的应用举例：1. 制造业领域：气压传动系统广泛用于制造业领域，如机械加工、装配线等。
在机械加工中，气压传动系统可用于控制切削工具、夹具和工件移动等，提高加工精度和效率。
在装配线上，气压传动系统可用于控制机械手臂、传送带和夹具等，实现自动化生产。
2. 汽车制造业：气压传动系统在汽车制造业中起到重要的作用。
它被广泛应用于汽车生产线上的各个环节，如焊接、喷漆、组装等。
气压传动系统能够实现对机器人、输送带和各种夹具的控制，提高汽车生产的效率和质量。
3. 化工工业：化工工业中的一些工艺过程需要使用气压传动系统。
例如，在液体输送过程中，气压传动系统能够驱动气动隔膜泵，将液体从一个容器输送到另一个容器，实现精准的液体控制和调节。
4. 煤矿行业：煤矿行业中使用气压传动系统进行煤矿机械的控制和驱动。
液压与气压传动
液压与气压传动液压与气压传动是工业现代化生产的重要组成部分，液压与气压作为传动介质，已经广泛应用于各种机械、工具、设备、以及各类工业自动化系统和生产流水线上。
本文将主要从液压与气压传动的基本原理、特点以及优缺点等方面进行探讨。
一、液压气压传动基本原理液压传动系统的基本组成部分主要包括：液压泵、液压缸、液压阀、液压油箱、油管、以及液压控制阀等。
液压系统中，液压泵负责将机械能转换成液压能，由液压泵产生的液压能作为有效载荷传递到被控制的液压元件上，通过控制液压阀的开启和关闭来实现各种运动控制。
气压传动系统也是由几个部分组成的，主要包括压缩机、气缸、气阀、压力表、以及一个气槽等。
气压系统中，压缩机负责将机械能转换成压缩空气，通过气缸所传递的空气压力，实现各种运动控制。
二、液压气压传动的特点1、液压传动特点液压传动系统比气压传动系统在各方面都更加稳定和可靠。
由于液压能储存时间较长，且油液受热膨胀系数小，不易泄漏，因此液压传动系统运行起来比气压传动稍微安全。
此外，液压传动系统可实现无级调速功能，同时承受的荷载也能大于气压传动系统。
2、气压传动特点相对于液压传动，气压传动具有价格较为便宜的优势。
气压传动的另一个优势是气缸行程大，且行程能通过重复拼接的方式实现无级调节。
此外，气压传动还具有快速响应的特点，当工作中的负荷突然增加时，气压传动能够响应自如，更快地完成加速和减速操作。
三、液压气压传动优缺点比较1、液压传动系统优缺点液压传动系统具有加速、减速平稳、静音、开关灵活、精确度高等优点，此外使用寿命比较长，维护成本较低。
但是，液压传动系统也存在着以下缺点：传动过程中会产生噪音，维护操作人员需要具备一定的技能和经验。
另外还需要经常维护常规保养，以及防止油液泄漏等问题。
2、气压传动系统优缺点气压传动系统具有价格低廉，适用范围广、安全性高的优点。
此外，气压传动系统操作简单，无需专业技能。
但是，气压传动系统存在传动路途中能量损失较大，且响应速度慢，不能实现调速等缺点。
气压传动系统的工作原理及组成
气压传动系统的工作原理及组成一、气压传动系统的工作原理气压系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。

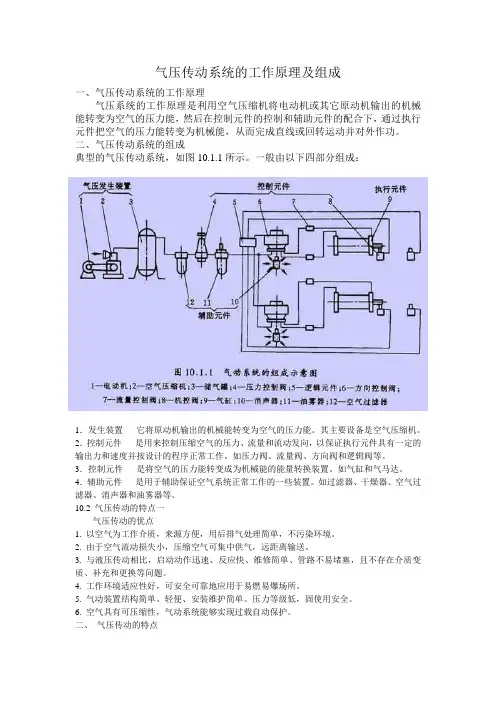

二、气压传动系统的组成典型的气压传动系统，如图10.1.1所示。
一般由以下四部分组成：1．发生装置它将原动机输出的机械能转变为空气的压力能。
其主要设备是空气压缩机。
2．控制元件是用来控制压缩空气的压力、流量和流动发向，以保证执行元件具有一定的输出力和速度并按设计的程序正常工作。
如压力阀、流量阀、方向阀和逻辑阀等。
3．控制元件是将空气的压力能转变成为机械能的能量转换装置。
如气缸和气马达。
4．辅助元件是用于辅助保证空气系统正常工作的一些装置。
如过滤器、干燥器、空气过滤器、消声器和油雾器等。
10.2 气压传动的特点一气压传动的优点1. 以空气为工作介质，来源方便，用后排气处理简单，不污染环境。
2. 由于空气流动损失小，压缩空气可集中供气，远距离输送。
3. 与液压传动相比，启动动作迅速、反应快、维修简单、管路不易堵塞，且不存在介质变质、补充和更换等问题。
4. 工作环境适应性好，可安全可靠地应用于易燃易爆场所。
5. 气动装置结构简单、轻便、安装维护简单。
压力等级低，固使用安全。
6. 空气具有可压缩性，气动系统能够实现过载自动保护。
二、气压传动的特点1. 由于空气有可压缩性，所以气缸的动作速度易受负载影响。
2. 工作压力较低（一般为0.4Mpa-0.8Mpa），因而气动系统输出力较小。
3. 气动系统有较大的排气噪声。
4. 工作介质空气本身没有润滑性，需另加装置进行给油润滑。
换向阀是利用阀芯与阀体之间的相对运动来变换液流的流动方向，接通或切断油路的液压元件。
换向阀种类很多，是液压系统中用量最大的一种阀类，其品种，名称也比较多，一般可按下列方法分类。
1、按换向阀的结构形式可分为：滑阀式、转阀式、球阀式和锥阀式。
气压传动的工作原理
气压传动的工作原理气压传动是一种利用气体压力来传递能量和驱动机械设备的工作原理。
它广泛应用于工业生产中的各种机械设备和自动化生产线中，具有传动效率高、操作简便、维护成本低等优点。
本文将详细介绍气压传动的工作原理，以便读者对其有一个全面的了解。
首先，气压传动的工作原理基于气体的压缩和扩张特性。
在气压传动系统中，通常会采用压缩空气作为传动介质，通过压缩机将大气中的空气压缩成高压气体，然后将其储存于气压容器中。
当需要传动力时，通过控制阀门释放储存的高压气体，气体压力推动气缸或气动执行器进行工作，从而实现机械设备的运动。
其次，气压传动的工作原理涉及到气动执行器的工作过程。
气动执行器通常由气缸、气动马达等组成，当高压气体进入气缸时，气缸内的活塞会受到气体压力的作用而产生线性运动，从而驱动与活塞相连的机械装置进行工作。
而气动马达则是通过高压气体驱动叶轮旋转，从而驱动机械设备实现旋转运动。
通过控制气体的流动和压力，可以实现对气动执行器的精确控制，从而实现机械设备的运动和操作。
最后，气压传动的工作原理还涉及到气压传动系统的控制和配件。
气压传动系统通常包括压缩机、气压容器、控制阀门、气动执行器等组件，通过这些组件的配合和控制，可以实现对气体的压缩、储存、释放和传动，从而实现机械设备的运动。
控制阀门起着调节气体流动和压力的作用，可以实现对气动执行器的启停、速度调节和方向控制。
而气压传动系统的配件如接头、软管、接头等也起着连接和传递气体的作用，保证气体能够顺利地传递和控制。
综上所述，气压传动的工作原理是基于气体的压缩和扩张特性，通过气动执行器的工作实现对机械设备的传动和控制。
通过控制气体的流动和压力，配合各种控制和配件，可以实现对气压传动系统的精确控制，从而实现机械设备的高效运动和操作。
希望本文对读者对气压传动的工作原理有所帮助。
气压传动系统的工作原理及组成
项目五气压传动系统的工作原理及组成气动系统的组成气压传动系统和液压传动系统类似，也是由四部分组成的，它们是：1)气源装置：是获得压缩空气的装置。
2)控制元件：是用来控制压缩空气的压力、流量和流动方向的。
3)执行元件：是将气体的压力能转换成机械能的一种能量转换装置。
4)辅助元件：是保证压缩空气的净化、元件的润滑、元件间的连接及消声等所必须的，它包括过滤器、油雾器、管接头及消声器等。
单元一气压传动的工作介质对压缩空气的要求(1)要求压缩空气具有一定的压力和足够的流量。
因为压缩空气是气动装置的动力源，没有一定的压力不但不能保证执行机构产生足够的推力，甚至连控制机构都难以正确地动作；没有足够的流量，就不能满足对执行机构运动速度和程序的要求等。
总之，压缩空气没有一定的压力和流量，气动装置的一切功能均无法实现。
(2)要求压缩空气有一定的清洁度和干燥度。
清洁度是指气源中含油量、含灰尘杂质的质量及颗粒大小都要控制在很低范围内。
干燥度是指压缩空气中含水量的多少，气动装置要求压缩空气的含水量越低越好。
由空气压缩机排出的压缩空气，虽然能满足一定的压力和流量的要求，但不能为气动装置所使用。
因为一般气动设备所使用的空气压缩机都是属于工作压力较低(小于1MPa)，用油润滑的活塞式空气压缩机。
它从大气中吸人含有水分和灰尘的空气，经压缩后，空气温度均提高到140℃～180℃，这时空气压缩机气缸中的润滑油也部分成为气态，这样油分、水分以及灰尘便形成混合的胶体微尘与杂质混在压缩空气中一同排出。
如果将此压缩空气直接输送给气动装置使用，将会产生下列影响：①混在压缩空气中的油蒸气可能聚集在贮气罐、管道、气动系统的容器中形成易燃物，有引起爆炸的危险；另一方面，润滑油被气化后，会形成一种有机酸，对金属设备、气动装置有腐蚀作用，影响设备的寿命。
②混在压缩空气中的杂质能沉积在管道和气动元件的通道内，减少了通道面积，增加了管道阻力。
特别是对内径只有0.2～0.5mm的某些气动元件会造成阻塞，使压力信号不能正确传递，整个气动系统不能稳定工作甚至失灵。
气压传动的基本原理
气压传动的基本原理气压传动是一种利用气体压力传递力量或运动的机械传动方式。
它广泛应用于各个领域，如工业生产、机械制造和流体控制等。
本文将介绍气压传动的基本原理及其应用。
一、气压传动是利用气体压力的作用来传递力量和控制动作的一种技术。
它的基本原理是通过利用气体的可压缩性，将气体的压力转化为机械能，从而实现工作的目的。
1. 原理：气压传动的基本原理是应用物理学中的波动原理，即利用气体的压缩性，当气体被压缩一定程度时，气体分子之间的间距变小，压力增加，从而产生的压力能被传递到目标位置，通过气缸、活塞等装置将气体能转化为机械能，实现力量的传递和动作的控制。
2. 原理图示：（此处插入一张气压传动的原理图，描述气体的压缩与释放过程）图中所示为气压传动的原理图。
当气源通过压缩机产生一定压力的气体后，气体通过管道传输到气缸。
在气缸中，气体将推动活塞产生线性运动，并将力量传递到工作部件上，完成相关的工作。
二、气压传动的应用气压传动在工业生产和机械制造中有着广泛的应用。
下面将介绍几个常见的气压传动应用场景。
1. 气动工具：气动工具是使用气压传动原理的一类工具，如气动钉枪、气动扳手等。
它们通过气源提供的气压，将能量转化为力量，实现高速、高效的工作。
2. 气动控制系统：气压传动在流体控制系统中起着重要的作用。
例如，自动化生产线上的各个执行机构，使用气压传动来控制门窗、阀门等的开关，实现自动化的生产过程。
3. 汽车制动系统：汽车的制动系统中也应用了气压传动。
通过驱动气压制动泵，产生气压传递到制动器上，使车辆实现可靠的刹车功能。
4. 工业气动输送系统：工业领域常使用气压传动进行物料的输送和搬运。
例如，在水泥生产过程中，通过气压传动将物料从仓库输送到加工设备上。
5. 液压与气压联合应用：在一些需要同时具备高压力和快速响应的情况下，往往将液压与气压联合应用。
液压系统提供高压力，气压系统提供快速响应，使系统具备更好的性能和控制能力。
气压传动与控制技术
气体的压力取决于 其温度和体积
在气压传动中，通 常采用压缩空气作 为工作介质，因为 压缩空气具有清洁、 无污染、易于获取
等优点
2 气压传动的优势
气压传动的优势
相比于传统的机械和电气传 动方式，气压传动具有以下
优势
成本低廉：气压传动的成本 较低，因为它的部件通常是 标准化的，且制造成本较低。 此外，压缩空气的来源也相
的动力传输和控制
汽车工业
在汽车工业中，气压传动可 以用于汽车发动机的进排气 控制、汽车底盘的悬挂系统
等部位的动力传输和控制
发展
医疗
在医疗领域，气压传动 可以用于手术器械、康 复设备、医疗床等医疗 器械的动力传输和控制
航空航天
在航空航天领域，气压 传动可以用于飞行器的 起落架、襟翼等部件的
动力传输和控制
对丰富，降低了运行成本
气压传动的优势
响应速度快：气压传动的响 应速度很快，因为气体的流 动速度比液体的流动速度快 得多。这使得气压传动系统
能够快速地启动和停止
适用于各种规模的应用：气 压传动系统适用于各种规模 的应用，从小型的手动工具
到大型的工业设备
结构简单：气压传动系统的 结构相对简单，不需要复杂 的机械或电气部件。这使得
在气压传动系统中，气体的压力通过气缸或气动马达传递，从而实 现机械能的转换
气压传动系统通常由气源、控制元件、执行元件和辅助元件等部分 组成
4
1 气压传动的原理
气压传动的原理
1
2
3
4
气压传动的基本原 理是利用气体的压
力进行能量传递
当气体被压缩时， 会产生压力，这种 压力可以通过气缸 或气动马达传递给 负载，从而实现运 动或动力的输出
液压与气压传动
液压系统的 基本组成
动力元件：液压泵。
执行元件：液压缸、液压马达。
控制调节元件：控制和调节液压系统的压力、 流量及液流方向的装置，如各类液压阀等。
液压传动系统组成
两次能 量转化
动力元件（液压泵）将机械能转换为液体的压力能；
对环境的适应性好。如：易燃易爆、高温场合、 食品、医药医疗。
气压传动的特点
相比之下，空气介质具有无成本、流动阻力小、较易压缩、环境适应强等特点
压力小，动力性能不如液压，执行件尺寸较大。
气压传动 的特点为
系统稳定性差、调速性能差。
某些情况气源处理装置花费大
液压传动的基本应用
工程机械
1
2 金属切削机床、压力机
液压与气动传动的工作原理
液压传动的工作原理： 如图1-1是液压千斤顶的工作原理图。提起手柄→小活塞 上移→小活塞下端油腔容积增大(形成局部真空)→单向阀 4打开→经吸油管5从油箱12中吸油; 压下手柄→小活塞下移→小活塞下腔压力升高→单向阀4 关闭，单向阀7打开→下腔的油液经管道6、单向阀7输入 油缸9的下腔→迫使大活塞8上移→顶起重物。再提手柄 吸油时→单向阀7自动关闭→油液不能倒流→保证了重物 不会自行下落。不断地往复扳动手柄，就能不断地把油液 压入举升缸下腔，使重物逐渐地升起。如打开截止阀11→ 举升缸下腔的油液经管道10、截止阀11流回油箱→重物 就向下移动。这就是液压千斤顶的工作原理。
执行元件（液压缸、液压马达等）将液体的压力能转 化为机械能输出，以得到既定的运动和力的形式。
工作介质：通常为液压油
液压系统的 基本组成
辅助元件：如油管、管 接头、油箱、过滤器、 蓄能器和压力表等。
气压传动的工作原理及组成
气压传动的工作原理及组成7.1.1 气压传动系统的工作原理空气压缩机 1 产生的压缩空气→后冷却器2→油水分离器3→贮气罐4→空气过滤器5→调压阀6→油雾器7→气控换向阀9→气缸 10气动剪切机的工作原理当将工料 11 送入剪切机并到达规定位置时，工料将行程阀 8 的阀芯向右推，换向阀 A 腔经行程阀 8 与大气相通，换向阀阀芯在弹簧的作用下移到下位，将气缸上腔与大气连通，下腔与压缩空气连通。
此时，活塞带动剪刀快速向上运动将工料切下。
工料被切下后，即与行程阀脱开，行程阀复位，将排气口封死，换向阀A 腔压力上升，阀芯上移，使气路换向。
7.1.2 气压传动系统的组成1. 气压传动系统的组成(1)气源装置气源装置是压缩空气的发生装置，主体部份是空气压缩机。
(2)执行元件气缸温和马达，它们将压缩空气的压力能转换为机械能。
(3) 控制元件用以控制压缩空气的压力、流量、流动方向以保证系统各执行机构具有一定的输出动力和速度。
(4)辅助元件过滤器、油雾器、消声器、干燥器和转换器等。
它们对保持系统正常、可靠、稳定和持久地工作起着十分重要的作用。
(5)工作介质气压传动系统中所用的工作介质是空气。
2．气压传动的特点(1)气压传动的优点 1)工作介质为空气，来源经济方便，用过之后可直接排入大气，不污染环境。
2)由于空气流动损失小，压缩空气可集中供气，作远距离输送。
3) 气压传动具有动作迅速、反应快、维护简单、管路不易阻塞的特点，且不存在介质变质、补充和更换等问题。
4) 对工作环境的适应性好，可安全应用于易燃易爆场所。
5)气压传动装置结构简单、分量轻。
6)气压传动系统能够实现过载自动保护。
(2)气压传动的缺点 1)由于空气具有可压缩性，所以气缸的动作速度受负载的影响比较大。
2)气压传动系统工作压力较低，气压传动系统输出动力较小。
3)工作介质空气没有自润滑性，需要另设装置进行给油润滑。
7.1.3 气压传动的工作介质气压传动以空气作为工作介质。
气压传动概述
第一章气压传动概述1．1 气压传动系统的工作原理及组成一、气压传动系统的工作原理气压传动系统的工作原理是利用空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能，然后在控制元件的控制和辅助元件的配合下，通过执行元件把空气的压力能转变为机械能，从而完成直线或回转运动并对外作功。
二、气压传动系统的组成典型的气压传动系统，一般由以下部分组成：1 气压发生装置它是原动机输出的机械能转变为空气的压力能。
其主要设备是空气压缩机。
2 控制元件是用来控制压缩空气的压力、流量和流动方向，以保证执行元件具有一定的输出力和速度，并按设计的程序正常工作。
如压力阀、流量阀、方向阀和逻辑阀等。
3 执行元件是将空气的压力能转变为机械能的能量转换装置。
如气缸和气马达。
4 辅助元件是用于辅助保证气动系统正常工作的一些装置。
如过滤器、干燥器、空气过滤器、消声器和油雾器等。
1．2 气压传动的特点一、气压传动及其应用气压传动简称气动，是指以压缩空气为工作介质来传递动力和控制信号，控制和驱动各种机械和设备，以实现生产过程机械化、自动化的一门技术。
因为以压缩空气为工作介质具有防火、防爆、防电磁干扰，抗振动、冲击、辐射，无污染，结构简单，工作可靠等特点，所以气动技术与液压、机械、电气和电子技术一起，互相补充，已发展成为实现生产过程自动化的一个重要手段，在机械工业、冶金工业、轻纺食品工业、化工、交通运输、航空航天、国防建设等各个部门已得到广泛的应用。
二、气压传动的优点1. 空气随处可取，取之不尽，节省了购买、贮存、运输介质的费用和麻烦；用后的空气直接排入大气，对环境无污染，处理方便，不必设置回收管路，因而也不存在介质变质、补充和更换等问题。
2. 因空气粘度小（约为液压油的万分之一），在管内流动阻力小，压力损失小，便于集中供气和远距离输送。
即使有泄漏，也不会像液压油一样污染环境。
3. 与液压相比，气动反应快，动作迅速，维护简单，管路不易堵塞。
气压传动基础理论工作原理与应用
气压传动基础理论工作原理与应用气压传动技术是一种应用气体力学原理进行能量传递与控制的传动方式。
它以压缩空气为动力源，通过合理的气路设计和元件的配合运动，实现力、矩和速度的传递。
在工业和机械领域得到了广泛应用。
本文将介绍气压传动的基础理论、工作原理以及应用案例。
一、基础理论气压传动基础理论主要包括气体物理性质、压缩空气的状态参数和流体力学原理。
首先，气体物理性质是气压传动理论研究的基础。
例如，理解气体的压力、体积和温度之间的关系非常重要。
其次，掌握压缩空气的状态参数，如压力、温度和流量等，对于气压传动系统的设计和应用至关重要。
最后，流体力学原理则是指导气压传动系统分析和设计的理论基础，比如质量守恒定律和能量守恒定律。
二、工作原理气压传动的工作原理基于压缩空气的介质特性。
当压缩空气从高压处流向低压处时，会产生压力差，从而产生气流。
气流通过气管和连接元件传递到执行元件，使其产生运动。
气压传动系统通常由气源、气动执行元件和气动控制元件组成。
气源提供压缩空气，气动执行元件将压缩空气转化为力、矩或速度输出，而气动控制元件则用于控制压缩空气的流动和转换。
三、应用案例气压传动技术在工业领域有广泛应用。
下面将介绍几个常见的应用案例。
1. 气动工具气动工具如气动钻、气动扳手等，通过气压传动技术实现高速高效的工作。
这些工具能够承受较大的负荷，并具有轻便、灵活等特点。
2. 气动输送系统气动输送系统通过气压传动将物料从一个地点输送到另一个地点。
常见的应用场景是粉尘和颗粒物料的输送，如水泥、粉煤灰等。
3. 气动控制系统气动控制系统利用气压传动技术实现对机械设备的控制。
它可以通过控制气源的开闭，调节气流的方向和大小，从而实现机械设备的启停、速度调节等功能。
4. 气动制动系统气动制动系统常应用于汽车和火车等交通工具中。
通过控制压缩空气的流动和转换，实现对车辆的制动，提高行车安全性。
总结：气压传动技术凭借其简单可靠、适用范围广的特点，在工业和机械领域得到了广泛应用。
液压与气动技术-气压传动技术
第三节 气动执行元件
液 压
一、气缸
与
气 压
薄
传膜
动 技
式
术气 缸
(a)单作用式
(b)双作用式
薄膜式气缸是一种利用膜片在压缩空气作用下
产生变形来推动活塞杆作直线运动的气缸。
薄膜式气缸与活塞式气缸相比较，具有结构紧
凑、简单、成本低、维修方便、寿命长和效率高
等优点。
第三节 气动执行元件
液 压
一、气缸
与 气缸的使用时应注意以下几点：
传
动
技 术
➢ 气马达
第三节 气动执行元件
液 压
一、气缸
与 气
1、气缸分类
压
传
动
技
术
第三节 气动执行元件
液 压
一、气缸
与
气 压
气
传液
动 技
阻
术尼
缸
普通气缸工作时，由于气体的压缩性，当外部载荷 变化较大时，会产生“爬行”或“自走”现象，例 气缸的工作不稳定。为了使气缸运动平稳，普遍采 用气液阻尼缸。
动 正常，各螺栓是否松动，压力表、气阀是否完
技 术
好，压缩机必须安装在来稳牢固的基础上。
压缩机的工作压力不允许超过额定排气压力， 以免超负荷运转而损坏压缩机和烧毁电动机。
一、典型气源系统组成
液 压
1. 空气压缩机（气压发生装置）
与
气 空气压缩机安全技术操作方法
压
传 动
不要用手去触摸压缩机气缸头、缸体、排气
术 在气压传动中使用最广泛的是叶片式
和活塞式马达。
第三节 气动执行元件
液 压
二、气马达
与
气 1、叶片式气马达
气压传动系统的组成和工作原理
气压传动系统的组成和工作原理气压传动系统是一种基于气压力传递能力的工程控制系统，广泛应用于各个行业中。
本文将介绍气压传动系统的基本组成和工作原理。
一、气压传动系统的组成气压传动系统主要由以下几个组成部分构成：1. 压缩空气源：压缩空气源是气压传动系统的核心部分，它提供压缩空气作为传动介质。
常见的压缩空气源包括压缩空气机和气体储罐。
压缩空气机通过将空气压缩，提高气体密度和压力。
2. 动力元件：动力元件是气压传动系统中的能量转换部分。
它将压缩空气能量转化为机械能供给执行元件使用。
常见的动力元件包括气缸和驱动装置。
气缸利用气压力将气体能量转化为线性或旋转运动。
驱动装置则将气压能量转化为其他形式的运动能量。
3. 控制元件：控制元件用于控制气压传动系统的工作状态。
它根据不同的控制信号来调整气压传动系统的工作过程。
常见的控制元件包括气压阀门、气动执行器和传感器。
气压阀门用于调节和控制气压的流动方向和压力大小。
气动执行器根据控制信号实现对执行元件的驱动和控制功能。
传感器用于感知和检测气压传动系统的工作状态。
4. 执行元件：执行元件是气压传动系统中的工作末端。
它接受控制信号并完成相应的工作任务。
常见的执行元件包括气动气缸、气动马达和气动夹具。
气动气缸通过气压驱动将压缩空气能量转化为机械能完成线性或旋转运动。
气动马达以气压为动力源，实现转动运动。
气动夹具则通过气压力来实现锁紧、夹紧等功能。
二、气压传动系统的工作原理气压传动系统的工作过程可以概括为压缩空气源产生气压力，经过控制元件控制和传递到执行元件完成工作任务。
1. 压缩空气源工作原理：压缩空气源通过压缩机将大量的气体压缩成较小体积。
当气体被压缩时，分子之间的距离减小，分子间的碰撞增加，从而增加了气体的压力和密度。
2. 控制元件工作原理：气压阀门是气压传动系统中的核心控制元件。
它通过调节气压力流动的方向和大小来实现对系统的控制。
传感器感知气压传动系统的工作状态，并将信号传递给控制元件，进而控制执行元件的运动。
气压传动的基本原理和应用
气压传动的基本原理和应用气压传动是一种常见且广泛应用于工业领域的传动方式，它利用气体的压力传递动力或控制信号。
本文将介绍气压传动的基本原理以及其在工业领域中的应用。
一、气压传动的基本原理气压传动的基本原理是依靠气体压力产生和传递的力或信号来实现动力传动或控制。
在气压传动系统中，常用的气体是压缩空气，它可以通过压缩机或气罐等装置进行压缩并存储。
压缩空气经由管道传输到需要的位置，并通过调节阀门、活塞等元件来控制动力的传递。
气压传动的基本原理包括以下几个方面：1. 压缩空气的产生与储存：气压传动系统需要通过压缩机或气罐等设备将大气中的空气进行压缩，并储存起来以供使用。
2. 气体传输管道：压缩空气通过管道系统传输到需要的位置。
这些管道通常由金属或塑料材料制成，以确保传输效率和可靠性。
3. 控制元件：气压传动系统具有多种控制元件，如压力调节阀、电磁阀、活塞等。
通过调节这些控制元件的状态，可以实现对气体传动力或信号的控制和调节。
4. 动力执行元件：气压传动系统用于执行动作的元件，如气缸、气动马达等。
这些元件接受传递来的气体力或信号，将其转化为具体的机械运动。
二、气压传动的应用气压传动广泛应用于工业领域中的各种机械设备和自动化生产线中。
以下是气压传动的几个常见应用：1. 气动工具：气动工具是气压传动的典型应用，如气动扳手、气动钉枪等。
这些工具通过将压缩空气转化为机械动力，提供便利和高效率的工作方式。
2. 气动传送系统：气压传动可用于物料的输送和搬运，如气动输送机、气动输送管道等。
气压传送系统具有快速、稳定和可靠的特点，广泛应用于物料输送领域。
3. 气压控制系统：气压传动可用于各种需要动力控制和调节的系统，如气动制动系统、气动操纵系统等。
这些系统通过调节气体的压力和流量，实现对机械设备的控制。
4. 气动装配线：气压传动被广泛应用于自动化装配线中，用于驱动和控制各种机械臂、夹具和传感器等设备。
气动装配线具有高效率、高精度和灵活性强的特点，能够满足复杂装配过程的要求。
机械原理气压传动的基本原理
机械原理气压传动的基本原理气压传动是一种常见的机械传动方式，广泛应用于各个领域，如工业生产、汽车制造和航空航天等。
它基于气体的压缩和释放来实现机械能的传递和控制。
在本文中，我们将探讨气压传动的基本原理及其应用。
一、气体压缩与储存气压传动所依赖的关键是气体的压缩和储存。
通常使用压缩机将气体从大气中抽取并进行压缩，使其体积减小、密度增加，同时增加了气体分子的运动速度和动能。
压缩后的气体可在储气罐中进行储存，以备后续使用。
二、气压传动元件1. 气缸：气缸是气压传动系统中的关键元件之一。
它是一个密封的容器，装有活塞。
当气压通过气缸时，可以推动活塞进行往复运动，从而实现机械能的传递和转换。
2. 活塞杆：活塞杆是与活塞连接的零件，将气缸内的动力传递给其他机械部件。
它可根据需求进行伸缩，实现不同长度和行程的传动。
3. 阀门：阀门是气压传动系统中的控制元件。
它用于控制气体的流动，将气体压力引导至不同的传动元件。
常见的阀门类型包括单向阀、调压阀和方向控制阀等。
三、气压传动原理气压传动的基本原理类似于液压传动，都是通过介质的压力来传递力或运动。
在气压传动系统中，气体的压缩和释放控制着气压的变化。
当气压作用在气缸上时，活塞将受到力的作用而发生运动。
气压传动原理的主要特点如下：1. 压力传递：气压传动通过气体的压力传递力量，无需直接接触或润滑剂。
这使得气压传动系统具有干净、无污染和环境友好等特点。
2. 输送远距离：气体在管道中的传输速度较快，能够输送到较远的地方。
这使得气压传动非常适用于需要远距离传输动力或信号的场合。
3. 可控性较强：通过控制气体的压力和流量，可以实现气压传动系统的灵活运行和精确控制。
通过调节阀门和不同传动元件的组合，可以实现多种复杂的机械操作。
四、气压传动应用气压传动广泛应用于众多领域，下面列举几个常见的应用案例：1. 工业自动化：气压传动系统在工业自动化生产线中被广泛使用，如气动机械手臂、气动系统等。
液压与气压传动
液压与气压传动液压与气压传动是现代工程领域常用的一种能量传递方式。
本文将从液压传动和气压传动的原理、应用领域、优缺点等方面进行详细介绍。
一、液压传动液压传动是一种以液体作为工作介质的传动方式。
液压传动主要由液压泵、液压缸、液压阀等组成。
其工作原理是利用泵将液压油加压后，通过阀控制液压油的流动来实现能量传递。
1. 液压传动的原理液压传动原理基于Pascal定律，即在任何封闭系统内，外加的压力改变会均匀传递到系统的各个部分。
液压传动通过控制液体的流动来实现机械部件的运动。
液压泵会产生一定压强的液压油，经过液压阀的控制，液压油进入液压缸，从而使液压缸产生推力，推动负载实现运动。
2. 液压传动的应用领域液压传动在众多领域中得到广泛应用。
例如，工程机械领域中的挖掘机、装载机等重型设备常采用液压传动。
汽车工业领域中的液压刹车、液压助力转向系统也是液压传动的典型应用。
此外，航空、冶金、军事等领域中也广泛使用液压传动。
3. 液压传动的优缺点液压传动的优点主要有：传动力矩大、速度可调、传动平稳、反应迅速、工作可靠等。
液压传动的缺点主要有：液压油易泄漏、工作温度高、噪音大等。
二、气压传动气压传动是一种以气体作为工作介质的传动方式。
气压传动主要由气压泵、气缸、气控阀等组成。
其工作原理是通过控制气体的压力和流量来实现能量传递。
1. 气压传动的原理气压传动原理基于Boyle定律和Charles定律，即在一定温度下，气体的压强与体积呈反比关系；气体的压强与温度呈正比关系。
气压传动通过控制气体的压力和流量来实现机械部件的运动。
气压泵将气体加压后通过气控阀控制气流的流动，从而推动气缸产生推力，实现负载的运动。
2. 气压传动的应用领域气压传动在一些特定领域中得到广泛应用。
例如，自动化生产线中常使用气压传动控制机械臂、夹具等设备。
汽车维修行业中的气动工具也大量采用气压传动。
此外，喷涂、抽吸、包装等行业中也常使用气压传动。
3. 气压传动的优缺点气压传动的优点主要有：传动力矩大、速度可调、反应迅速、结构简单、成本较低等。
气压传动原理的应用
气压传动原理的应用1. 什么是气压传动原理气压传动原理是指利用气体压力的变化来传递力量和能量的一种工作原理。
在气压传动系统中，通过控制气体在管路中的流动来实现力量的传递和转换。
气压传动具有结构简单、传动效率高、功率密度大等特点，被广泛应用于工业自动化领域。
2. 气压传动原理的应用2.1 工业气动系统工业气动系统是气压传动原理的典型应用之一。
它由压缩空气发生器、气动执行元件和控制系统组成。
通过控制气阀的开关，实现动力传输和机械运动。
工业气动系统广泛应用于自动化装配线、物流输送系统、机械加工设备等领域。
2.2 汽车制动系统汽车制动系统也是气压传动原理的重要应用之一。
汽车制动系统利用气压传动实现制动力的传递和控制。
当驾驶员踩下制动踏板时，压缩空气通过气压管路传递到制动器，产生制动力。
汽车制动系统的稳定性和可靠性主要依赖于气压传动原理的精确控制。
2.3 气动工具和设备气动工具和设备是利用气压传动原理进行工作的机械设备。
常见的气动工具包括气动钉枪、气动喷枪、气动打磨机等。
这些工具通过通过控制压缩空气的流动来实现工作功能，具有功率大、重量轻、操作简便等特点。
2.4 液压系统中的气压传动在液压系统中，气压传动也有着重要的应用。
利用气压传动原理可以实现液压系统中的力量传递和调节。
例如，气压传动装置可以用于实现液压缸的速度控制和力量放大，提高液压系统的工作效率和稳定性。
3. 气压传动原理的优点气压传动原理具有以下优点，使得它在各个领域得到广泛应用：•结构简单：气压传动系统由压缩空气发生器、气动执行元件和控制系统组成，结构简单易于维护和维修。
•传动效率高：气体能够自由流动，传动效率高，传递力量和能量的损耗较小。
•功率密度大：气压传动系统可以实现高功率、高速度的传动，适用于各种工作要求。
•控制精确：通过控制气阀的开关，可以精确控制气压传动系统的工作状态和力量输出。
4. 总结气压传动原理是一种利用气体压力变化进行力量传递的工作原理，广泛应用于工业自动化、汽车制动、气动工具和液压系统等领域。
气压传动概述教案
气压传动概述教案气压传动是一种以气体为介质的动力传动方式，它是利用气体压缩和释放的能量来实现机械运动的原理。
气压传动具有结构简单、可靠耐用、维护方便、使用寿命长等优点，在工业、农业、建筑等领域广泛应用。
一、气压传动的基本原理气压传动主要依靠气体的压缩和扩张来实现动力传递。
在气压传动系统中，气体经过压缩机或压缩气体储存器压缩成高压气体，并通过管道输送到执行元件处。
执行元件利用高压气体的动能来产生机械运动，如驱动气缸、执行器等。
在执行元件行程结束后，压缩气体被释放，返回气压传动系统的低压气体储存器或环境中。
二、气压传动的组成和工作原理1.压缩机：将空气压缩成高压气体。
2.储气罐：用于存储高压气体，供给执行元件使用。
3.主控元件：控制气压传动系统的压力、流量和方向，如气控阀、气控阀组等。
4.执行元件：根据气控信号进行机械运动，如气缸、执行器等。
5.管道系统：将高压气体输送到执行元件的管道网络。
气压传动系统的工作原理如下：1.压缩机将空气压缩成高压气体，并将其送入储气罐，以供给执行元件使用。
2.主控元件根据需要调节气压传动系统的压力、流量和方向。
当需要驱动执行元件时，主控元件打开相应的气控阀，让高压气体进入执行元件，从而产生机械运动。
3.执行元件根据气控信号进行机械运动，从而实现工件的加工、运输等操作。
4.当执行元件行程结束后，主控元件关闭气控阀，释放高压气体到低压气体储存器中，同时执行元件返回初始位置。
三、气压传动的应用气压传动广泛应用于各个领域，如工业生产、农业机械、建筑工程等。
以下是常见的应用场景：1.气动工具：气动钻、气动锤、气动砂轮机等。
2.气动输送系统：用于固体物料的输送，如粉尘收集系统、废料处理系统等。
3.气动搬运设备：气动输送机、气动搬运车等。
4.气动控制系统：用于机械设备的控制和操作，如自动化生产线、液压系统等。
5.空气制动系统：用于汽车、火车等交通工具的制动系统。
总结：气压传动通过气体的压缩和扩张来实现机械运动，具有结构简单、可靠耐用、维护方便等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
于短距离控制。
转下页
比较项目
气压传动
环境要求
可用于易燃、易爆、冲 击场合，不受温度污染的 影响，存在泄漏现象，但 不污染环境
产生的总推力
具有中等推力
节能、寿命和价 所用介质是空气，其寿
格
命长，价格低
维护
维护简单
噪声
噪声大
液压传动
对温度污染敏感，存在 泄漏现象，且污染环境， 易燃
能产生大推力 所用介质是液压油，寿 命相对短，价格较贵 压维护复杂，排除故障 困难 噪声较小
气压传动的工作介质——空气
空气的主要性质包括密度、黏性、压缩性、膨胀 性和湿度。
§16—1 气压传动的工作原理及 应用特点
1．了解气压传动的工作原理。 2．掌握气压传动系统的组成。 3．了解气压传动的应用特点。 4．了解气压传动的用途。 5．了解气压传动和液压传动的区别。
公交汽车车门的开启方式 公交汽车
一、气压传动的工作原理
气动系统的工作原理：利用空气压缩机使空气介 质产生压力能，并在控制元件的控制下，把气体压力 能传输给执行元件，而使执行元件（气缸或气马达） 完成直线运动和旋转运动。
（4）蓄能方便，可用储气筒获得气压能。 （5）工作环境适应性好，允许工作温度范围宽。 （6）有过载保护作用。
2．缺点
（1）由于空气具有可压缩性，因此工作速度稳定 性较差。
（2）工作压力较低。
（3）工作介质无润滑性能，需设润滑辅助元件。
（4）噪声大。
3．用途
用于化工产品的生产中 用于人不宜到达的地方 用于高速重复的运动机械中 用于食品行业中 用于医学领域中
二、气压传动系统的组成
气源装置（气压发生装置） 执行元件 控制元件 辅助元件
气压传动系统的组成
三、气压传动的应用特点及用途
1．优点
（1）工作介质是空气，排放方便，不污染环境， 经济性好。
（2）空气的黏度小，便于远距离输送，能源损 失小。
（3）气压传动反应快，维护简单，不存在介质 维护及补充问题，安装方便。
四、气压传动和液压传动的区别负载变化对传动 的影响
影响较大
影响较小
润滑方式
需设润滑装置
介质为液压油，可直接用 于润滑，不需要设润滑装置
速度反应
速度反应较快
速度反应较慢
系统构造
结构简单，制造方便 结构复杂，制造相对较难
信号传递
信号传递较易，且易 液压传递信号较难，常用
实现中距离控制
