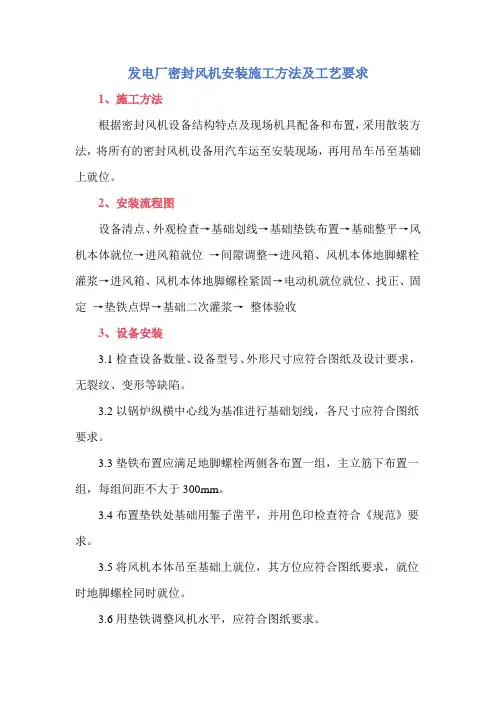

发电厂密封风机安装施工方法及工艺要求

发电厂密封风机安装施工方法及工艺要求1、施工方法根据密封风机设备结构特点及现场机具配备和布置，采用散装方法，将所有的密封风机设备用汽车运至安装现场，再用吊车吊至基础上就位。

2、安装流程图设备清点、外观检查→基础划线→基础垫铁布置→基础整平→风机本体就位→进风箱就位→间隙调整→进风箱、风机本体地脚螺栓灌浆→进风箱、风机本体地脚螺栓紧固→电动机就位就位、找正、固定→垫铁点焊→基础二次灌浆→整体验收3、设备安装3.1检查设备数量、设备型号、外形尺寸应符合图纸及设计要求，无裂纹、变形等缺陷。

3.2以锅炉纵横中心线为基准进行基础划线，各尺寸应符合图纸要求。

3.3垫铁布置应满足地脚螺栓两侧各布置一组，主立筋下布置一组，每组间距不大于300mm。

3.4布置垫铁处基础用錾子凿平，并用色印检查符合《规范》要求。

3.5将风机本体吊至基础上就位，其方位应符合图纸要求，就位时地脚螺栓同时就位。

3.6用垫铁调整风机水平，应符合图纸要求。

3.7用无铅汽油清洗轴承箱，用不起毛织物或湿面粉清理干净，轴承箱内不得留任何杂物。

3.8找正风机转子与电机输出轴间的同心度符合规范要求，固定电机。

3.9地脚螺栓孔灌浆用的水泥符合要求，灌浆前应将地脚螺栓孔清理干净，其内不得有油污、水及其它杂物。

3.10灌浆后保养，待强度达到70%后进行地脚螺栓紧固。

3.11将进风箱吊装就位。

3.12联接进风箱出口与风机入口，密封应严密。

3.13调整合格后对进风箱地脚螺栓进行灌浆，灌浆应符合要求。

3.14待灌浆强度达到70%后进行地脚螺栓紧固。

3.15对垫铁进行点焊。

3.16对基础进行整体二次浇灌，灌浆应符合土建有关要求。

4、工艺要求4.1垫铁的大小为100×80mm，斜垫铁斜度为1：10～1：20。

4.2每组垫铁不能超过三付，且只能用一付斜垫铁，安装时最厚的放置在最下面，垫铁伸出基础框架两端均匀，放置整齐。

4.3垫铁表面应平整，垫铁之间及与基框之间应接触良好，用0.01mm塞尺检查不超过长度的20%。

风机移位施工方案
