钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、施工准备用全站仪定出孔位中心桩,并及时放出护桩,经确认无误后,即可根据测设出的桩位,埋设护筒。

护筒中心竖直线应与桩中心线重合,平面允许误差50mm,护筒倾斜不大于1%。

采用钢护筒,钢护筒用5mm 厚的钢板加工,其直径大于桩径20cm,高度为3m,顶部用50×50的角钢加固,预留注(排)浆孔。

护筒埋设高出原地面30cm,护筒埋设好后,抄出护筒顶高程,确定出钻孔深度。

二、钻机就位选择钻机位置、铺设枕木,使钻机保持平稳,在钻进过程中不发生位移和沉陷。

用缆风绳将钻机固定,防止倾倒。

钻机就位后,其起重滑轮、钻头的中心(或固定钻杆盘中心)、护筒中心点应处在同一垂直线上,钻头位置偏差不得大于允许值50㎜。

三、钻孔开孔时应先在孔内灌注泥浆,泥浆比重、粘度、胶体率等指标根据土层情况而定。

将泥浆调至符合其各项指标方可开钻。

在开孔及整个钻进过程中,应始终保持孔内泥浆水位高度不低于护筒顶 1.0m,并且不高于护筒顶30cm,以防溢出。

开钻时应慢速钻进,待导向部位或钻头全部进入地层后,方可加速钻进。

采用旋转式钻机钻孔均应采用减压钻进,即钻机的主吊钩始终要承受部分钻具的重力,而孔底承受的钻压不超过钻具重力之和(扣除浮力)的80%。

钻孔作业应分班连续进行,施工中认真填写钻孔记录,交接班时应交待钻进情况及下一班注意事项。

经常对钻孔泥浆的相对密度、粘度、胶体率、含砂率几项指标进行检测和试验,不符合要求时,应随时调整。

应经常注意地层变化,在地层变化处捞取渣样,判明后记入记录表中并与地质剖面图核对。

每次的渣样应编号保存,直至工程验收。

四、成孔检查终孔后,使用检孔器对钻孔的中心位置、孔径、倾斜度等进行检查。

详细填写隐蔽检查记录并报监理工程师确认。

五、钢筋笼的加工、制作钢筋笼分节制作,为便于运输,每节长度不超过9m,钢筋笼加工在钢筋加工厂进行。

钢筋进场后,取样检验,合格后,方可进行钢筋加工。

主筋应平直,无局部弯折。

灌注桩技术交底15篇

灌注桩技术交底15篇

灌注桩技术交底15篇【第1篇】桥梁钻孔灌注桩施工技术交底一、护筒埋设及要求1、护筒埋置深度:粘质土不大于 1.0~1.5m高出地面0.3m。

2、护筒埋设采用挖坑埋设法,护筒底部及四周所填粘质土须分层夯实。

3、平面位置偏差小于5cm,倾斜度偏差小于1%。

二、泥浆性能要求1、相对密度:1.05~1.20,粘度:16~22s,含砂率≤4%。

三、正循环回转法成孔1、钻机就位:钻机调平对准钻孔,装上转盘,钻杆位置偏差小于2cm。

2、初钻:启动泥浆泵和转盘,空转一段时间,待泥浆输进钻孔中一定数量后开始钻进。

3、钻进时操作要点:开始钻进时,进尺适当控制,在护筒刃脚处,应低档慢速钻进。

4、泥浆补充与净化:钻进过程中及时检查泥浆指标,并适当调整每钻进2m或地层变化处,捞取钻渣样品并记录,与设计资料核对。

四、成孔检查1、孔径检查:用笼式检孔器检查,外径等于设计孔径,长度为4.5m。

2、孔深和孔底沉渣检查:标准测锤检测。

五、常见事故处理1、坍孔:回填砂和粘质土混合物到坍孔处以上1~2m,重新钻进。

2、钻孔偏斜:用检孔器查明钻孔偏斜位置,在偏斜处反复扫孔。

3、掉钻落物:用打捞叉、打捞钓等工具取出落物。

4、糊钻和埋钻:调节泥浆指标,增大泵量及向孔内投入砂石,严重糊钻时,停钻清除钻渣。

六、清孔(换浆法)1、终孔后,停止进尺,稍提钻锥离孔底10~20m空转,保持泥浆正常循环,以中速将比重为1.03~1.10,纯泥浆压入,使孔内钻渣较多泥浆换出,清孔后泥浆含砂率<2%粘度17-20s,比重1.03~1.10。

孔底沉淀土厚度小于10cm时,终止清孔。

2、沉淀厚=施工孔深——测量孔深。

七、钢筋骨架1、钢筋骨架保护层厚6cm,砂垫块15×20×6cm,沿钻孔竖向每2cm设一道,圆周设4块。

2、钢筋接头采用搭接电弧焊,搭接端部预先折向一侧,使两钢筋轴线一致,焊缝长度大于10d,在35d接头范围内,同一钢筋不得有两个接头,配置在接头长度区段内受力筋,接头截面积占总截面积百分率为50%以内。

正循环的技术交底

正循环的技术交底

钻孔灌注桩工程施工方案(一)、施工准备1、测量定位施工前必须根据设计图纸,按照坐标逐个的放出钻孔桩的具体孔位,并做好明确标识。

2、场地清理在施工前应平整场地、清除杂物,换除软土,夯打密实。

钻机的底座不能置于不坚实的填土上,以免产生不均匀沉陷。

钻孔桩场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定。

(二)、施工工艺1、钻机选择本工程钻孔桩施工采用GW-50、TS-15、TS-20循环钻机成孔。

2、护筒的制作与埋设护筒采用6mm厚的钢板制作,其直径大于桩径0.2~0.4m,每节高2m,埋设时护筒应高出地面0.3m。

护筒平面位置与墩台中心线偏差不大于5cm,竖直倾斜度不大于1%。

为便于泥浆循环,在护筒顶端留有高30cm,宽20cm有浆口。

3、泥浆制备及泥浆池布置泥浆在钻孔中的作用是:(1)在孔内产生较大的悬浮液压力,可防止坍孔;(2)泥浆向孔外土层渗漏,在钻进过程中,由于钻头的活动,孔壁表面形成一层胶泥,具有护壁作用,同时将孔内外水流切断,能稳定孔内水位;(3)泥浆比重大,具有浮渣作用,利于钻渣的排出,因此在钻孔过程中,孔内应保持一定稠度的泥浆,比重以1.1-1.3为宜,在冲击钻进入大卵石层时可用1.4以上,粘度为16—20Pa-S,含砂率小于4%。

泥浆循环系统布置:泥浆循环系统布置根据现场和周围环境统筹安排,两墩(台)钻孔设一套泥浆循环系统,泥浆循环池设在两墩之间,泥浆循环池由沉淀池和泥浆池组成,沉淀池深2m,泥浆池深1.5~2.0m,池四周及泥浆槽均用砖砌筑,泥浆槽和池内侧用水泥砂浆抹面。

钻孔泥浆采用的优质粘土在泥浆池内制备,泥浆池、沉淀池串联并用。

造浆用的粘土应符合下列技术要求:①采用水化快、造浆能力强的优质粘土。

②胶体率不低于95%③含砂率不大于4%④造浆率不低于0.006m3/kg—0.008m3/kg⑤比重:粘土为1.0~1.25;砂粘土为L25~1.4⑥粘度:粘土、粘质砂土为16〜22Pa-S,砂层为19〜28PaS。

钻孔灌注桩施工安全技术交底

钻孔灌注桩施工安全技术交底

钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法,广泛应用于桥梁、房屋建筑等领域。

由于施工过程涉及到多种设备和复杂的工艺,存在一定的安全风险。

为了确保施工安全,特进行以下安全技术交底。

一、施工前准备1、技术准备施工前,技术人员应熟悉施工图纸和地质勘察报告,了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求,制定详细的施工方案,并向施工人员进行技术交底。

2、场地准备平整场地,清除杂物,确保施工场地坚实、平整。

对于松软场地,应进行换填或加固处理,防止施工过程中桩机倾斜或下沉。

合理规划施工便道和排水系统,保证施工车辆和设备的通行顺畅以及场地排水良好。

3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试,确保其性能良好、安全可靠。

主要设备包括钻机、泥浆泵、电焊机、起重机等。

检查设备的防护装置、制动系统、电气系统等是否正常,发现问题及时维修或更换。

4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料,并进行检验和试验,确保其质量符合设计和规范要求。

钢筋应按规格、品种分类堆放,并做好标识和防护措施,防止锈蚀和变形。

5、人员准备施工人员应经过专业培训,具备相应的资质和技能。

特殊工种(如电工、焊工、起重工等)应持证上岗。

施工前,应对施工人员进行安全教育和技术培训,使其了解施工工艺和安全注意事项。

二、施工过程中的安全措施1、钻孔施工(1)钻机安装要平稳、牢固,钻杆中心线应与桩位中心线重合。

在钻进过程中,应经常检查钻机的稳定性,发现异常及时停机处理。

(2)钻进时,应根据地质情况合理控制钻进速度和泥浆比重。

遇到硬岩时,应采用慢进尺、勤提钻的方法,防止卡钻或断钻。

(3)钻进过程中,操作人员应密切观察钻机的运转情况,倾听机械的声音,发现异常立即停机检查。

严禁在钻机运转时进行维修和保养。

(4)提升钻具时,应注意防止钻具碰撞孔壁,造成塌孔。

下放钻具时,应缓慢、平稳,避免冲击孔底。

2、泥浆制备与循环(1)泥浆池应设置在远离桩位的安全地带,并有明显的警示标志。

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底二、施工方法一、准备工作1、施工准备正式施工前,水源、电源接通,将施工所用的材料、机具运输到位,技术人员熟悉图纸,了解地质情况、桩径、深度等相关参数,并对操作人员进行技术交底和安全交底,达到开工的条件。

2、测量放线使用全站仪进行测量定位,放出桩芯位置,并根据图纸,放出桩孔的圆周线,经监理单位复核后可以开始施工。

考虑到施工过程的误差以及开孔之间的残余岩石,一般钻孔桩径大于设计桩径10cm左右。

3、搭设支架正式施工前,需要搭设施工支架,施工支架采用普通钢管脚手架搭设而成。

施工支架高4~6m,作为施工过程中的卷扬机支撑,支架四角落在桩口外围,支架顶部用防雨布覆盖,保证阴雨天气正常施工。

支架搭设完成后,在支架上固定卷扬机和滑轮,接通电源,调试到正常工作状态。

4、锁口浇筑开始钻孔前,首先沿桩孔四周开挖并浇筑混凝土锁口,锁口高出原地面30cm,作为桩孔的防护结构,防止钻孔过程中杂物或明水进入桩孔。

在进入岩层之前可以利用铁锹等工具人工挖除土层,并及时浇筑混凝土护壁,控制开挖进尺以保证安全。

二、孔桩施工1、水磨钻开孔取芯测量放样后钻机就位,固定钻机位置,保证套筒向孔桩侧壁外倾一定角度,这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔,此措施将使桩孔呈节段倒合体,保证成孔截面尺寸。

扩底倾斜角度计算:水磨钻机高1500mm,钻筒外径为160 mm;电机或支架超出钻芯前端80 mm,正常钻孔时钻机倾斜角度即为(80+160/2)/1500=0.107,倾斜角度≥tan(0.107)-1=6.107。

才能保证不缩孔。

向外扩底时,钻机倾斜角度≥10。

就不易固定钻机位置,tan10。

=0.176,向外扩底宽度0.176×1500-(80+160/2)=104mm,即每500mm可向外扩100mm宽。

准备工作全部完成后,开始水磨钻钻孔取芯。

水磨钻开孔沿桩孔四周进行,钻孔直径16cm,孔深50~60cm。

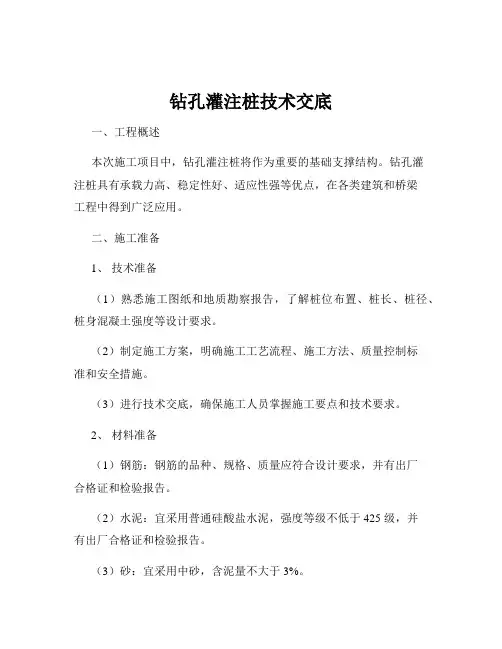

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、工程概述本次施工项目中,钻孔灌注桩将作为重要的基础支撑结构。

钻孔灌注桩具有承载力高、稳定性好、适应性强等优点,在各类建筑和桥梁工程中得到广泛应用。

二、施工准备1、技术准备(1)熟悉施工图纸和地质勘察报告,了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

(2)制定施工方案,明确施工工艺流程、施工方法、质量控制标准和安全措施。

(3)进行技术交底,确保施工人员掌握施工要点和技术要求。

2、材料准备(1)钢筋:钢筋的品种、规格、质量应符合设计要求,并有出厂合格证和检验报告。

(2)水泥:宜采用普通硅酸盐水泥,强度等级不低于 425 级,并有出厂合格证和检验报告。

(3)砂:宜采用中砂,含泥量不大于 3%。

(4)石子:宜采用碎石,粒径 5~40mm,含泥量不大于 2%。

(5)水:宜采用饮用水。

3、机械设备准备(1)钻孔设备:根据地质条件和桩径大小,选择合适的钻孔机械,如旋挖钻机、冲击钻机等。

(2)钢筋笼制作设备:电焊机、钢筋切断机、钢筋弯曲机等。

(3)混凝土浇筑设备:混凝土搅拌车、混凝土输送泵、导管等。

4、场地准备(1)平整场地,清除杂物,修筑施工便道。

(2)设置泥浆池和沉淀池,保证泥浆循环和排放。

三、施工工艺流程1、测量放线根据设计图纸,使用全站仪或 GPS 定位仪进行桩位测量放线,确定桩位中心,并设置护桩。

2、埋设护筒(1)护筒采用钢板制作,内径比桩径大 200~400mm。

(2)护筒埋置深度应根据地质情况确定,一般为 2~4m,护筒顶面高出地面 300mm 以上。

(3)护筒中心与桩位中心偏差不大于 50mm,倾斜度不大于 1%。

3、钻机就位(1)钻机安装应平稳、牢固,确保在施工过程中不发生倾斜和位移。

(2)调整钻机垂直度,使钻杆垂直于地面。

4、钻进成孔(1)根据地质条件选择合适的钻进参数,如钻进速度、泥浆比重等。

(2)在钻进过程中,应及时补充泥浆,保持孔内泥浆面高度。

(3)经常检查孔径、孔深和垂直度,发现偏差及时调整。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底钻孔灌注桩技术交底1. 引言钻孔灌注桩是一种常用的地基处理技术,广泛应用于建筑工程中。

本文档旨在对钻孔灌注桩技术进行详细交底,包括桩的施工原理、设备材料、施工工序等方面的内容。

通过本文档,施工人员可以了解到钻孔灌注桩的具体操作流程,以及保证施工质量的关键要点。

2. 钻孔灌注桩的施工原理钻孔灌注桩是通过钻孔设备将地下的土壤钻孔取出,并在钻孔中灌注混凝土,形成桩体。

桩体可以承受建筑物的荷载,稳定地基。

2.1 施工前准备施工前需要进行地质勘测,确定灌注桩的位置和尺寸。

根据勘测结果,确定施工方案和工艺流程。

同时,还需要准备好所需的设备、材料和人力资源。

2.2 钻孔施工钻孔施工是钻孔灌注桩施工的第一步。

使用钻机按照设计要求进行孔位钻取,确保钻孔的位置和尺寸准确无误。

2.3 桩身清理钻孔完成后,需要清理孔洞内的杂物和水泥弃渣,确保孔洞内干净整洁,为灌注混凝土做好准备。

2.4 灌注混凝土清理完成后,使用灌浆泵将混凝土从孔顶倒灌至孔底,同时慢慢抽出钻杆,使混凝土充实整个孔道。

2.5 钻孔灌注桩的固化钻孔灌注桩完成后,需要等待混凝土固化。

固化时间根据混凝土的配制及环境温度而定,一般需要数天或几周的时间。

3. 钻孔灌注桩的设备材料3.1 设备钻机、灌浆泵、钻杆、钻头等。

3.2 材料混凝土、钢筋等。

4. 钻孔灌注桩施工工序4.1 断面测量首先对钻孔灌注桩的初始断面进行测量,以便掌握施工的准确位置和尺寸。

4.2 动员与培训组织施工人员进行动员和培训,介绍施工方案、操作规程、安全注意事项等。

4.3 钻孔施工根据设计要求,使用钻机进行孔位的钻取。

控制钻孔的深度和直径,确保钻孔的质量。

4.4 桩身清理将孔洞内的杂物和水泥弃渣清理干净,确保桩体内部的质量。

4.5 灌注混凝土使用灌浆泵将混凝土灌注至孔洞,同时抽取钻杆,确保混凝土充实整个孔道。

4.6 固化等待混凝土固化,确保钻孔灌注桩能够承受荷载。

5. 附件本文档所涉及的附件包括:- 设计图纸- 施工方案- 钻孔机操作手册- 混凝土配合比表格- 钻孔灌注桩施工日志6. 法律名词及注释- 钻孔灌注桩:一种使用钻孔设备将地下土壤取出,并在钻孔中灌注混凝土形成桩体的地基处理技术。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、工程概况本工程桩直径为150cm采用正循环工艺成孔和清孔,桩垂直度偏差要求不大于1%,桩径偏差要求不得超过-20mm,灌注混凝土前孔底沉渣厚度要求不大于30mm。

桩身采用主桥C30水下混凝土,混凝土保护层厚度为100mm,混凝土的防腐等级为一级防护,采用普通硅酸盐水泥。

二、质量标准1、保证项目(1)灌注桩用的原材料和混凝土强度必须符合设计要求和施工规范的规定。

(2)成孔深度丶孔陉必须符合设计和规范要求。

(3)桩身材料:混凝土等级为主桥C30,为水下混凝土;钢筋HPB235级,HRB335级。

(4)分段钢筋笼中的纵筋采用直螺纹焊接连接;纵向钢筋接头应每隔一根错开,同一截面可接长50%的总钢筋面积的钢筋,相邻接头错开1000mm;螺旋箍筋与纵筋点焊后挷扎,螺旋箍筋采用单面搭接焊10d接长。

加强筋每2m一道,钢筋笼加工场制作时搭接采用双面焊搭接长度5d,钢筋笼分节长度为9到18米。

焊条釆用502,严禁4字头焊条进入现场。

(5)采用正循环工艺成孔和清孔,桩身垂直度偏差要求不大于1%,桩径偏差要求不得超过-20mm,灌注混凝土前孔底沉渣厚度要求不大于30mm。

(6)成孔过程中泥浆比重应控制在1.1~1.30。

浇注混凝土前孔底500mm以内的泥浆比重应小于1.25;含砂率≤8%,粘度≤28s;清孔至浇灌混凝土的时间不得大于30分钟,否则须重新清孔;混凝土浇注过程中要进行记录,混凝土充盈系数为1.0。

(7)水下混凝土的塌落度为180~220mm。

水下混凝土必须连续施工,每根桩的浇注时间按初盘混凝土的初凝时间控制。

对浇注过程中的一切故障均应记录备案。

导管埋深宜为2~6m,严禁导管提出混凝土面。

工程桩施工应超灌至少500mm的混凝土。

2、允许偏差钻(冲)孔灌注桩允许偏差注:d为桩的直径。

三、操作工艺(一)泥浆的制备和处理1、除能自行造浆的土层外,泥浆制备要选用高塑性粘土或膨润土。

2、泥浆护壁要符合下列规定a、施工期间护筒内的泥浆面要高出地下水位1.0m以上,在受水位涨落影响时,泥浆面要高出最高水位1.5m以上。

钻孔灌注桩灌注安全技术交底

钻孔灌注桩灌注安全技术交底

钻孔灌注桩灌注安全技术交底一、前言钻孔灌注桩灌注是桥梁、建筑等工程施工中的重要环节,灌注过程中的安全问题直接关系到工程的质量和人员的生命财产安全。

为了确保钻孔灌注桩灌注施工的安全进行,特制定本安全技术交底。

二、施工准备阶段的安全注意事项1、施工现场的布置施工现场应平整、坚实,满足桩机和运输车辆的通行要求。

合理规划泥浆池、沉淀池的位置,设置明显的警示标识,防止人员误入。

施工现场的临时用电应符合规范要求,配电箱、开关箱应安装牢固,防雨防尘。

2、机械设备的检查与维护灌注前,应对桩机、吊车、混凝土输送泵等机械设备进行全面检查,确保设备性能良好,安全装置齐全有效。

定期对机械设备进行维护保养,及时更换磨损的零部件,保证设备的正常运行。

3、施工人员的培训与交底所有参与钻孔灌注桩灌注施工的人员必须经过安全教育培训,熟悉施工工艺和安全操作规程。

施工前,技术人员应向施工人员进行详细的安全技术交底,明确施工中的安全风险和防范措施。

三、灌注过程中的安全要点1、钢筋笼的吊装吊装钢筋笼时,应由专人指挥吊车,信号明确、统一。

吊车的支腿应支撑牢固,严禁在松软地面上作业。

钢筋笼起吊时,应保持平稳,严禁在起吊过程中碰撞其他物体。

2、混凝土灌注灌注混凝土前,应检查导管的密封性和连接牢固性,确保导管无破损、无漏水。

导管应位于桩孔中心,下放导管时应缓慢、平稳,防止碰撞钢筋笼。

混凝土灌注过程中,应密切观察灌注情况,控制灌注速度,防止混凝土溢出或导管拔出混凝土面。

3、孔口防护桩孔口应设置防护栏,高度不低于 12m,夜间应设置警示灯。

严禁在孔口附近堆放杂物和施工材料,防止掉入孔内。

4、泥浆排放泥浆排放应符合环保要求,不得随意排放到河道、农田等地方。

定期清理泥浆池、沉淀池,防止泥浆淤积。

四、特殊情况的处理1、堵管如发生堵管现象,应立即停止灌注,分析堵管原因,采取相应的处理措施。

严禁在未处理堵管的情况下强行灌注混凝土。

2、钢筋笼上浮如发现钢筋笼上浮,应立即停止灌注,采取措施将钢筋笼固定后再继续灌注。

回旋钻(正循环)技术交底

回旋钻(正循环)技术交底
施工部位
桩基
交底日期
2014-11-25
首批灌注砼数量计算公式为:
式中:V——灌注首批混凝土所需数量(m3);
D——桩孔直径(m);
H1——桩孔底至导管底端间距,一般为0.4m;
H2——导管初次埋置深度(m);
d——导管内径(m);
h1——桩孔内混凝土达到埋置深度H2时,导管内混凝土柱平衡导管外(或泥浆)压力所需的高度(m),即h1= / ;
当钻孔深度达到设计要求时,用检孔器对孔径、孔深、孔的垂直度进行检,确定满足设计要求后,并经驻地监理工程师确认后,方可进行孔底清孔及灌注砼的准备工作。
7.清孔
(1)清孔标准应符合设计及规范要求,浇筑混凝土前孔底沉渣厚度不得大于规范要求。严禁采用加深钻孔深度的方法代替清孔。
(2)在吊入钢筋骨架后,灌注水下混凝土之前,应再次检查孔内泥浆性能指标和孔底沉淀厚度,如超过规定,应进行第二次清孔,符合要求后方可灌注水下混凝土。
3.埋设护筒
(1)护筒内径应比桩径大20~40cm,护筒中心线应与桩基中心线重合。
(2)护筒埋设顶面中心与设计桩位偏差不大于5cm,倾斜度不大于1%。
(3)护筒高度宜高出地面30cm或水面1-2m,护筒埋置深度应根据设计或桩位的水文地质情况确定,一般情况埋置深度宜为2~4m。特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。
(4)护筒连续处要求筒内无突出物,应耐拉、压,不漏水。
(5)测设护筒顶面标高,用以控制孔底标高(孔深)。
4.钻机就位
(1)钻机就位前应对主要机具及配套设备应进行检查、维修。
(2)钻机安装后的底座和顶端应平稳,在钻进中不应产生位移或沉陷,否则应及时处理。
(3)再次设护桩十字线,标出桩中心。开动钻机,移至桩位处,采用垂线法使钻头中心对正护桩中心。

钻孔灌注桩技术交底完整版完整版.doc

钻孔灌注桩技术交底完整版完整版.doc

钻孔灌注桩技术交底完整版完整版.doc 模板钻孔灌注桩技术交底完整版.doc【前言】本文档旨在对钻孔灌注桩技术进行全面的交底,以确保施工过程中的安全性、质量和进度。

本文档详细介绍了钻孔灌注桩的定义、工艺、施工步骤、施工要求等内容,供相关人员参考。

【正文】1. 钻孔灌注桩的定义1.1 概述钻孔灌注桩,又称灌注桩,是指通过钻孔方式将钢筋混凝土灌注到钻孔中,形成一根坚固的桩体,用于承担各种结构的荷载。

1.2 特点钻孔灌注桩具有承载力大、抗拔强度高、施工方便、适合范围广等特点。

2. 钻孔灌注桩的工艺流程2.1 前期准备2.1.1 地质勘察在施工前,必须进行地质勘察,了解地层的情况,以确定灌注桩的设计方案。

2.1.2 施工准备根据设计方案,组织人员和设备,准备施工场地,并进行必要的防护措施。

2.2 钻孔2.2.1 钻孔方案设计根据设计要求,确定钻孔的位置、直径和深度,并制定钻孔方案。

2.2.2 钻孔设备准备选择适当的钻孔机械设备,并进行检查和调试。

2.2.3 钻孔施工使用钻孔设备进行钻孔,按照设计要求控制钻孔的直径、深度和垂直度。

2.3 钢筋安装2.3.1 钢筋制作根据设计要求,制作合格的钢筋。

2.3.2 钢筋安装将制作好的钢筋按照设计要求放置到钻孔中,并保持合适的间距和位置。

2.4 灌浆灌注2.4.1 灌浆材料准备根据设计要求,选用适当的灌浆材料,并进行检查和调试。

2.4.2 灌浆施工使用灌浆设备进行灌浆,保证灌注桩的质量和强度。

3. 钻孔灌注桩的施工要求3.1 施工质量施工过程中必须严格按照设计要求和施工规范进行操作,确保施工质量合格。

3.2 安全措施施工过程中必须采取必要的安全措施,防止事故的发生。

3.3 施工进度施工组织要合理,保证施工进度的合理安排,以确保项目的顺利进行。

【附件】本文档不涉及附件。

【法律名词及注释】本文档不涉及法律名词及注释。

模板钻孔灌注桩技术交底完整版2.doc【前言】本文档致力于对钻孔灌注桩技术进行详尽交底,以确保施工过程的安全性、质量和进度。

钻孔灌注桩施工技术交底三篇

钻孔灌注桩施工技术交底三篇

钻孔灌注桩施工技术交底三篇篇一:钻孔灌注桩施工技术交底篇二:技术交底记录篇三:钻孔灌注桩施工技术交底1.工程概况本工程钻孔灌注桩共有两种型号GZ-1-Ф600、GA-2-Ф800;混凝土强度等级采用C35;钢筋采用A—HPB300级钢筋、B---HRB335级钢筋;焊条类型:HPB300级钢筋为E43,HRB335级钢筋为E50。

本工程钻孔灌注桩选用GPS-15型钻机正循环成孔,最大扩孔直径1.5m。

2.钻孔灌注桩施工工艺流程2.1工艺流程施工场地准备→桩位放样→埋设护筒→钻机就位调平→泥浆池造浆,钻机钻进→钻进到设计深度→清孔→测量孔深→提钻,钻机移位→吊放钢筋笼→下放浇注混凝土导管→二次清孔→导管内放置球胆→浇灌混凝土至设计标高,并适当超灌→成桩养护→拔除护筒2.1工艺流程图2.2施工场地准备施工时,先清除设计桩位范围内场地的杂物、地下障碍物,平整施工场地,修筑施工便道,硬地坪,修筑泥浆池。

2.3桩位放样首先由测量人员用全站仪根据控制点放出各桩位,并在桩位中心打一根短钢筋作标记,再根据定出的桩位点,用“十字正交法”(两直线交于一点的原理),在桩位旁边引出桩位点,即可挖坑,在挖坑的过程,可拔掉标记钢筋,坑挖好后,并将坑底整平,再用“十”字正交法定出桩位,桩位中心重新打上标记钢筋。

2.4护筒埋设2.4.1护筒制作护筒采用4mm钢板卷制,内径比钻孔桩直径大10mm,长度为2.0m,上口边缘开设2个溢浆口。

2.4.2护筒坑开挖护筒坑采用人工开挖,挖孔直径比护筒大0.4m左右,深度以挖尽上部杂填土,进入下部原状土内0.2~0.3m为宜,同时其深度不得小于1.5m,坑底应平整。

2.4.3护筒就位护筒埋设时,通过预先引放的纵、横方向的4个护桩点进行调整就位,护筒中心与桩位中心重合,其偏差不得大于20mm,并应严格控制护筒的垂直度,护筒调整到位并固定稳后,周边用黏土均匀回填并分层夯实,以保证在钻孔过程中护筒稳定不下落以及周边不跑浆。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、引言钻孔灌注桩技术是一种在建筑、土木工程领域广泛应用的基础施工技术。

该技术通过在地面上钻孔,然后注入预先准备好的混凝土浆液,以形成稳固的地基,以支撑建筑物或其他结构。

本文将对钻孔灌注桩技术进行详细的交底,包括施工过程、施工方法、施工注意事项等。

二、施工过程1. 地勘工作:在施工前需要进行详细的地勘工作。

通过地质勘探,了解地层情况、土壤性质等,以确定施工方案。

2. 钻孔:根据设计要求,在地面上钻孔。

钻孔直径和深度应符合设计要求,并且要遵循相应的安全操作规范。

3. 打孔清理:钻孔完成后,需要对孔内进行清理,以确保孔底的清洁和孔壁的垂直度。

4. 钢筋安置:根据设计要求,在孔内嵌入钢筋。

钢筋的直径、间距和长度应符合设计要求。

5. 浇筑混凝土:开始注入混凝土浆液。

混凝土浆液的配比和浇注方式应根据设计要求进行。

6. 提升钻杆:在混凝土浆液浇注过程中,及时提升钻杆,以保证浆液的顶部高度始终在孔口以上。

7. 桩顶处理:待混凝土浆液凝结后,对桩顶进行处理。

可以根据需要,在桩顶加设衬垫、梁座等。

三、施工方法1. 钻孔方式:可以使用旋挖钻机、冲击钻机等设备进行钻孔。

根据具体情况选择适合的钻孔方式。

2. 钻孔直径和深度:根据设计要求确定钻孔的直径和深度。

在选择钻孔直径和深度时,考虑地层情况、承载力要求等因素。

3. 钻孔清理:钻孔完成后,及时清理孔内的泥浆、碎石等杂质。

清理干净后,才能进行下一步的施工工作。

4. 浇筑混凝土:根据混凝土浆液的配比,将混凝土浆液从孔底注入,充分填充孔内空隙。

在浇注过程中,要注意控制浆液的流动速度,以确保浆液的均匀分布。

四、施工注意事项1. 安全措施:施工过程中,要严格遵守相关的安全操作规定,佩戴必要的个人防护装备。

特别是在钻孔操作中,要注意防止事故的发生。

2. 孔底清洁:孔底应保持清洁,不得有杂质。

否则会影响灌注混凝土的质量和承载力。

3. 混凝土浆液的配比:根据设计要求配制混凝土浆液。

循环钻孔灌注桩施工技术交底

循环钻孔灌注桩施工技术交底

新建铁路桥项目钻孔桩基础
施工技术交底
施工技术交底记录
和泥浆沉降处理器组成。

泥浆循环系统的布置见图。

造浆机泥浆池沉
淀池桩
地沟
地沟桥墩 桥墩
泥池 泥浆池布置示意图
12米
8m 泥浆池平面 21:0.5
泥浆池标高
钻孔灌注桩施工工艺流程图
返回
备用钢筋
钢筋的准备
钢筋笼 制造
报请监理工程师
审核。

围堰施工 套管设置
钻机就位
进入 透明孔
最终孔检查
下部钢筋笼安装导管
检查沉积物厚度。

二次清孔 安装漏斗并灌注水下混凝土。

桩头处理
桩位检查和无损检测
数据整理监督的识别
进入下一道工序进行施工。

采取补救措施
报请监理工程师
批准。

泥浆制造 取样试验
准备沙子、石头和水泥 测试并向主管汇报。

混凝土配合比设计
上报主管批准。

混凝土搅拌和运输
检查混凝土坍落度
制作试件
健康维护
返回
提供强度报告。



Y
Y
Y 普
取样试验
自检并向主管汇报。

工程师批准
施工准备工作。
