建筑平面图
房屋建筑施工图
第 13 页
（5）楼梯。楼梯由梯段、休息平台、栏杆和扶手组成，按 其所处楼层可分为底层、中间层和顶层三类。每层楼层的平面图 中，除顶层楼梯外，其余楼层的楼梯段在每层都会被剖切，剖切 处以折断线示意，如图7-14所示。其中，中间层与底层的区别是， 中间层楼梯段被剖切后，向下投影还可见下层楼梯，而底层则不 会。
（4）门窗代号及图例。建筑平面图中的门窗，应按规定的 图例绘制，并在图例旁注写它们的代号和编号。代号“M”表示 门，“C”表示窗；编号用阿拉伯数字顺序编写，如M1，M2…… 和C1，C2……。
房屋建筑施工图
第 12 页
提示
同一编号表示同一类型的门窗，它们的构 造和尺寸都必须完全相同（在平面图上标示不 出的门窗编号，应在立面图上标注）。一般情 况下，首页图或在与平面图同页的图上都有门 窗汇总表，表中列出了门窗的编号、名称、尺 寸、数量及其所选标准图集的编号等内容。
第9 页
房屋建筑施工图
第 10 页
（6）画出室内设备，如卫生器具、水池、工作台、隔断及重要设 备的位置和形状。
（7）对于建筑物各组成部分，如地面、楼面、楼梯平台面、室外 台阶面、阳台地面等处，应分别注明标高（小数点后保留3位小数）； 若有坡度时，应注明坡度方向和坡度值。
（8）在底层平面图上还应画出剖面图的剖切位置线、投射方向及 其编号，并注出表示房屋朝向的指北针（这些内容仅在底层平面图中 表示）。
（9）标注有关部分的详图索引符号及相关说明。 （10）屋顶平面图上一般应标示出女儿墙、檐沟、屋面坡度、水 分线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及 其他构筑物、索引符号等。
房屋建筑施工图
第 11 页
（二）图示要求
建筑平面图
读图
1.了解图名,比例和朝向 2.了解定位轴线，轴线编号及尺寸 3.了解墙柱配置 4.了解房屋名称及用途 5.了解楼梯配置 6.了解剖切符号，散水，雨水管，台阶，坡度，门窗和索引符号
绘图
用CAD绘制建筑平面图的步骤： 轴线（最好把尺寸给标上）——辅助线——ቤተ መጻሕፍቲ ባይዱ线——门窗洞口——楼梯——其他
谢谢观看
作用
建筑平面图是建筑施工图的基本样图，它是假想用一水平的剖切面沿门窗洞位置将房屋剖切后，对剖切面以 下部分所作的水平投影图。它反映出房屋的平面形状、大小和布置；墙、柱的位置、尺寸和材料；门窗的类型和 位置等。
意义
建筑平面图作为建筑设计、施工图纸中的重要组成部分，它反映建筑物的功能需要、平面布局及其平面的构 成关系，是决定建筑立面及内部结构的关键环节。其主要反映建筑的平面形状、大小、内部布局、地面、门窗的 具体位置和占地面积等情况。所以说，建筑平面图是新建建筑物的施工及施工现场布置的重要依据，也是设计及 规划给排水、强弱电、暖通设备等专业工程平面图和绘制管线综合图的依据据。
类别
按工种分类一般分
建筑平面图按工种分类一般可分为建筑施工图、结构施工图和设备施工图。用作施工使用的房屋建筑平面图, 一般有：底层平面图（表示第一层房间的布置、建筑入口、门厅及楼梯等）、标准层平面图（表示中间各层的布 置）、顶层平面图（房屋最高层的平面布置图）以及屋顶平面图（即屋顶平面的水平投影,其比例尺一般比其他平 面图为小）。
内容
建筑平面图 （1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。 （2）走廊、楼梯位置及尺寸。 （3）门窗位置、尺寸及编号。门的代号是M，窗的代号是C。在代号后面写上编号，同一编号表示同一类型 的门窗。如M-1；C-1。 （4）台阶、阳台、雨篷、散水的位置及细部尺寸。 （5）室内地面的高度。 （6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅。
建筑总平面图
1：1000、1：2000 等。 表1.8 绘图所用的比例 1∶1、1∶2、1∶5、1∶10、1∶20、1∶50、 常用比 1∶100、1∶150、1∶200、1∶500、1∶1000、 1∶2000、1∶5000、1∶10000、1∶20000、 例 1∶50000、1∶100000、1∶200000 1∶3、1∶4、1∶6、1∶15、1∶25、1∶30、 可用比 1∶40、1∶60、1∶80、1∶250、1∶300、 例 1∶400、1∶600

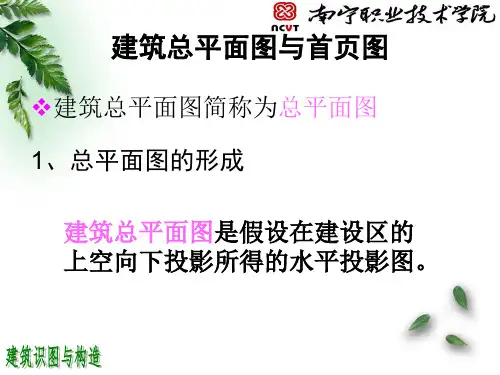

建筑总平面图与首页图
建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图是假设在建设区的 上空向下投影所得的水平投影图。
2、总平面图的作用
总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。 它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
草坪
6、首页图
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设 计总说明、建筑装修及工程做法、门窗表等
6、首页图
（6）看新建房屋的标高。 （7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。 （8）了解绿化、美化标高 新建房屋的底 层平面轮廓
计划建造 的房屋 房屋的层数
花坛 室外整平地坪 的绝对标高 应拆除的 建筑物 阔叶乔木
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建 筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是 新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总 平面图中建筑物的右上角以点数或数字表示楼房层数。
建筑总平面图与首页图
建筑总平面图简称为总平面图 1、总平面图的形成 建筑总平面图是假设在建设区的 上空向下投影所得的水平投影图。
2、总平面图的作用
总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。 它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
草坪
6、首页图
首页图是建筑施工图的第一页，它的内容一般包括：图纸目录、设 计总说明、建筑装修及工程做法、门窗表等
6、首页图
（6）看新建房屋的标高。 （7）了解道路交通及管线布置情况 。主要表示道路位置、走向以及与新建建筑的联系等。 （8）了解绿化、美化标高 新建房屋的底 层平面轮廓
计划建造 的房屋 房屋的层数
花坛 室外整平地坪 的绝对标高 应拆除的 建筑物 阔叶乔木
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建 筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是 新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑物的总体情况，一般还在总 平面图中建筑物的右上角以点数或数字表示楼房层数。
建筑总平面图
建筑识图与绘图
——建筑总平总平面图的用途 总平面图的内容及图示方法 总平面图读图示例
一 总平面图的用途
建筑总平面图是将新建工程四周一定范围内的新 建、拟建、原有和拆除的建筑物、构筑物连同其 周围的地形、地物状况用水平投影方法和相应的 图例所绘出的图样在基地范围内的总体布置图。 表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 2. 3.
4.
5.
6.
图 线 比 例 图 例 坐标标注 尺寸与标高 其他内容
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的 距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示； 施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
——建筑总平总平面图的用途 总平面图的内容及图示方法 总平面图读图示例
一 总平面图的用途
建筑总平面图是将新建工程四周一定范围内的新 建、拟建、原有和拆除的建筑物、构筑物连同其 周围的地形、地物状况用水平投影方法和相应的 图例所绘出的图样在基地范围内的总体布置图。 表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 2. 3.
4.
5.
6.
图 线 比 例 图 例 坐标标注 尺寸与标高 其他内容
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
返回子目录 返回主目录
返回子目录 返回主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的 距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示； 施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
建筑总平面图(1)(详细分析：表示)共10张PPT
8
5、总平面图的识读（结合教材p29及附图)
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建
筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。 在设计中，为了清楚表示建筑物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层 数。
1.用粗实线表示，可用 表示入口 2.需要时，可在右上角以点数或数字（高 层宜用数字）表示层数 1. 在设计图中拟利用者，均应编号说明 2. 用细实线表示
用中粗虚线表示
用细实线表示
上图为实体性质的围墙 下图为通透性质的围墙 如仅表示围墙时不画大门
上图表示测量坐标 下图表示建筑坐标
边坡较长时，可在 一端或两端局部表示
第三章 建筑总平面图
❖建筑总平面图简称为总平面图
1、总平面图的形成
建筑总平面图是假设在建设区的上空 向下投影所得的水平投影图。
第二章 整套施工图概况
1
2、总平面图的作用
❖总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。
❖它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
1∶3、1∶4、1∶6、1∶15、1 1∶400、1∶600
第二章 整套施工图概况
5
“中华人民共和国大地原点”所在地，坐落在陕西省泾阳县永乐镇石 际寺村，距离西安市北约40公里。
第二章 整套施工图概况
6
4、总平面图常用图例
（5）了解拟建房屋的朝向和主要风向 。指北针和风向频率玫瑰图。
5、总平面图的识读（结合教材p29及附图)
（1）看图名、比例、图例及有关的文字说明 。 （2）了解拟建建筑、原有建筑物位置、形状。 • 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建
筑物和新建的地下建筑物或构筑物，当我们阅读总平面图时，要区分哪些是新建建筑物、哪些是原有建筑物。 在设计中，为了清楚表示建筑物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层 数。
1.用粗实线表示，可用 表示入口 2.需要时，可在右上角以点数或数字（高 层宜用数字）表示层数 1. 在设计图中拟利用者，均应编号说明 2. 用细实线表示
用中粗虚线表示
用细实线表示
上图为实体性质的围墙 下图为通透性质的围墙 如仅表示围墙时不画大门
上图表示测量坐标 下图表示建筑坐标
边坡较长时，可在 一端或两端局部表示
第三章 建筑总平面图
❖建筑总平面图简称为总平面图
1、总平面图的形成
建筑总平面图是假设在建设区的上空 向下投影所得的水平投影图。
第二章 整套施工图概况
1
2、总平面图的作用
❖总平面图主要表达拟建房屋的位置和朝向， 与原有建筑物的关系，周围道路、绿化布 置及地形地貌等内容。
❖它可作为拟建房屋定位、施工放线、土方 施工以及施工总平面布置的依据。
1∶3、1∶4、1∶6、1∶15、1 1∶400、1∶600
第二章 整套施工图概况
5
“中华人民共和国大地原点”所在地，坐落在陕西省泾阳县永乐镇石 际寺村，距离西安市北约40公里。
第二章 整套施工图概况
6
4、总平面图常用图例
（5）了解拟建房屋的朝向和主要风向 。指北针和风向频率玫瑰图。
某地多层办公楼建筑图（平面图，立面图，剖面图）
34034034034034034030030010090014003300340340141001/663403402002006003403403003003002180036001800500500180017001800500500150011001500500500150011001500500500180017001800500500210020002100500500210020002100500500210010001000210050050021002000210060080015004009001800900105021001050750150075012002400120015007501050210010501800900400150080060018001200240012009007503001500135030010001000130011003001100100060060060013503003401000100092562530016001500140039034054034054034034034054030015001500150150R1000R100060014100340340340340SUB ITEMDEPT. DIRECTORAPPROVED BYCHECKED BYVERIFIED BYDESIGN CHIEFDRAFTING DESIGNERDISCIPLINE CHIEFKEY PLANDWG. NOThis drawing & design are copyright and no portion may be reproduced without the written permission of the CAG本图纸版权归本院所有，不得用于本工程以外范围建筑设计研究院所 长比 例图 号工程名称子 项所 别审 定审 核校 对
《建筑平面图》教学课件(2024)
2024/1/29
22
确定比例尺和绘制范围
2024/1/29
比例尺选择
根据实际需要，选择合适的比例尺。 对于住宅楼平面图，常用比例尺为 1:50或1:100。
绘制范围确定
明确平面图需要表达的范围，包括建 筑物的底层平面、标准层平面、顶层 平面等。
23
绘制轴线、墙体轮廓线及门窗位置
轴线绘制
首先确定建筑物的轴线，用细实线表示。轴线是 建筑物各部分的定位基准。
特殊建筑平面图绘制方法
对于特殊的建筑物，如古建筑、异形建筑等，需要采用特殊的绘制方法 ，如使用特殊的符号和标注、采用特殊的比例和视图等。
2024/1/29
03
建筑平面图与其他专业图纸的协调
在建筑设计中，建筑平面图需要与结构图、给排水图、电气图等其他专
业图纸进行协调，确保各专业之间的设计能够相互衔接和配合。
比例尺应用
用于计算图上任意两点间的实际距 离，以及将实际物体按比例缩放至 图纸上。
14
分析功能区域布局合理性
2024/1/29
功能区域划分
01
根据建筑物使用功能，将其划分为不同区域，如居住、办公、
商业等。
布局原则
02
遵循功能合理、流线顺畅、空间高效利用等原则进行布局设计
。
案例分析
03
结合具体案例，分析功能区域布局的合理性，如动静分区、洁
污分区等。
15
注意细节部分，如门窗开启方向等
门窗标注
在建筑平面图中，门窗通常用特定符号表示，并标注其编号、尺 寸和开启方向等信息。
细节处理
注意门窗与墙体连接处的细节处理，如窗台高度、门洞宽度等。
案例分析
结合具体案例，分析门窗等细节部分的设计要点和注意事项。
建筑平面图立面图,剖面图---精品模板
6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2。
在图中有一个指北针符号，说明房屋座北朝南(上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4。
从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5。
从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。
建筑总平面图
土木工程制图
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南
【教学课件】建筑总平面图
实地测量： ➢假设学校拟建一幢宿舍楼，确定位置、朝向以及周围环境（ 原有建筑、交通道路、绿化、地形）等情况。 ➢学生分组到校园各区域实地查看各功能区布局，收集相关信 息； ➢汇总各组所掌握的信息及数据，形成校园总平面图的轮廓。 绘制图纸： ➢根据汇总信息按照总平面图图例和内容要求绘制出简单的校 园总平面图。
Network Optimization Expert Team
11
❖四、总平面图总图平面 例图图例
名称 新建建筑物
图例
附
注
用粗实线表示，可用 表示入口，在图形
内右上角用点数或数字表示层数。
原有建筑物
计划扩建的预 留地或建筑物
用细实线表示。 用中虚线表示。
拆除的建筑物
用细实线表示。
围墙及大门
上图为实体性质的围墙，下图为 通透性质的围墙，若仅表示围墙 时不画大门。
图例
附
注
左、右图为底卸式，中图为侧卸式
冷却塔（池） 水塔、贮罐 水池、坑槽
应注明冷却塔或冷却池
左图为水塔或立式贮罐，右图 为卧式贮罐
也可以不涂黑
名称
总平面图图例续
图例
附
注
明溜矿槽（井）
斜井或平洞 烟囱 台阶
实线为烟囱下部直径，虚线为基础, 必要时可注写烟囱高度和上、下口直径
箭头指向表示向下
露天桥式起重机
Network Optimization Expert Team
总平面图图例续
名称
图例
附
注
拆除的道路
计划扩建的道路
人行道
桥梁
绿化乔木 常绿阔叶灌木
草坪
左图为公路桥，右图为铁路桥。 左图为落叶阔叶乔木，右图为常 绿针叶树。
Network Optimization Expert Team
11
❖四、总平面图总图平面 例图图例
名称 新建建筑物
图例
附
注
用粗实线表示，可用 表示入口，在图形
内右上角用点数或数字表示层数。
原有建筑物
计划扩建的预 留地或建筑物
用细实线表示。 用中虚线表示。
拆除的建筑物
用细实线表示。
围墙及大门
上图为实体性质的围墙，下图为 通透性质的围墙，若仅表示围墙 时不画大门。
图例
附
注
左、右图为底卸式，中图为侧卸式
冷却塔（池） 水塔、贮罐 水池、坑槽
应注明冷却塔或冷却池
左图为水塔或立式贮罐，右图 为卧式贮罐
也可以不涂黑
名称
总平面图图例续
图例
附
注
明溜矿槽（井）
斜井或平洞 烟囱 台阶
实线为烟囱下部直径，虚线为基础, 必要时可注写烟囱高度和上、下口直径
箭头指向表示向下
露天桥式起重机
Network Optimization Expert Team
总平面图图例续
名称
图例
附
注
拆除的道路
计划扩建的道路
人行道
桥梁
绿化乔木 常绿阔叶灌木
草坪
左图为公路桥，右图为铁路桥。 左图为落叶阔叶乔木，右图为常 绿针叶树。
