apollo标定方法

apollo标定方法Apollo标定介绍Apollo标定是一项关键的技术，用于自动驾驶系统中的传感器校准。

它确保传感器正确且精确地感知周围环境，从而完成自动驾驶的任务。

本文将介绍一些常见的Apollo标定方法。

1. 基于硬件的标定方法传感器标定板法•制作特殊标定板，并固定在车辆上。

•驾驶车辆在不同的环境中行驶，由传感器记录标定板的位置和姿态信息。

•根据传感器记录的数据，使用标定算法来计算传感器的内外参数。

多传感器融合标定法•使用多个传感器来进行标定，例如激光雷达、摄像头和GPS。

•在车辆上安装多个传感器，并记录它们感知到的环境数据。

•使用多传感器融合算法来校准传感器。

特征点提取法•使用图像处理算法来提取图像中的特征点。

•对提取的特征点进行匹配，得到它们在真实世界中的位置。

•使用特征点的位置信息来标定相机的内外参数。

雷达标定法•使用已知位置和姿态的点云数据来标定激光雷达。

•将点云数据与参考数据集进行匹配，得到激光雷达的内外参数。

GPS标定法•使用GPS定位数据来标定车辆的位置和姿态。

•驾驶车辆在不同的位置和姿态下，记录GPS定位数据。

•使用GPS定位数据来标定车辆的位置和姿态。

结论Apollo标定是自动驾驶系统中不可或缺的一环。

基于硬件的标定方法需要特殊的标定设备，而基于软件的标定方法则能利用已有的传感器和算法完成标定任务。

不同的标定方法适用于不同的场景和需求，开发者可以结合实际情况选择合适的方法进行Apollo标定。

线性标定法•需要使用已知大小和形状的标定板，将其放置在相机的视野中。

•拍摄多张包含标定板的图片，在每张图片上标记出标定板的角点。

•使用线性标定算法计算相机的内外参数。

非线性标定法•通过使用非线性优化算法，对相机的内外参数进行优化。

•首先需要收集包含不同深度和角度的参考数据。

•在相机的标定过程中，使用非线性优化算法来拟合参考数据，得到相机的内外参数。

4. 基于雷达的标定方法动态标定法•使用动态标定板，将其安装在车辆上。

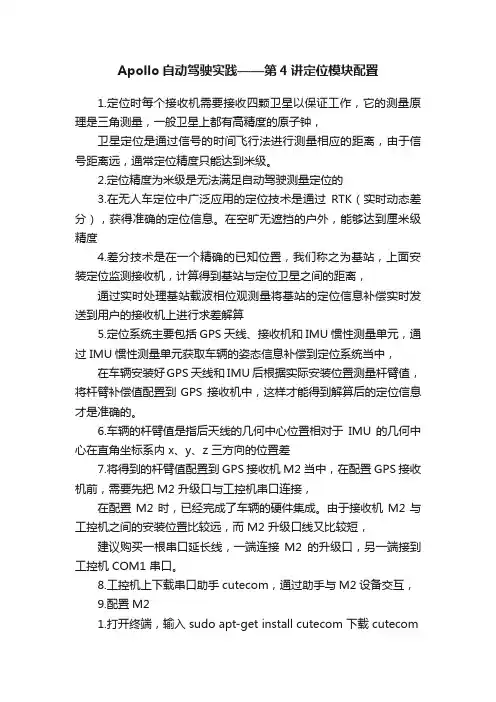

Apollo自动驾驶实践——第4讲定位模块配置

Apollo自动驾驶实践——第4讲定位模块配置1.定位时每个接收机需要接收四颗卫星以保证工作，它的测量原理是三角测量，一般卫星上都有高精度的原子钟，卫星定位是通过信号的时间飞行法进行测量相应的距离，由于信号距离远，通常定位精度只能达到米级。

2.定位精度为米级是无法满足自动驾驶测量定位的3.在无人车定位中广泛应用的定位技术是通过RTK（实时动态差分），获得准确的定位信息。

在空旷无遮挡的户外，能够达到厘米级精度4.差分技术是在一个精确的已知位置，我们称之为基站，上面安装定位监测接收机，计算得到基站与定位卫星之间的距离，通过实时处理基站载波相位观测量将基站的定位信息补偿实时发送到用户的接收机上进行求差解算5.定位系统主要包括 GPS 天线、接收机和 IMU 惯性测量单元，通过 IMU惯性测量单元获取车辆的姿态信息补偿到定位系统当中，在车辆安装好GPS 天线和 IMU 后根据实际安装位置测量杆臂值，将杆臂补偿值配置到GPS 接收机中，这样才能得到解算后的定位信息才是准确的。

6.车辆的杆臂值是指后天线的几何中心位置相对于IMU 的几何中心在直角坐标系内 x、y、z 三方向的位置差7.将得到的杆臂值配置到 GPS 接收机 M2 当中，在配置 GPS 接收机前，需要先把 M2 升级口与工控机串口连接，在配置 M2 时，已经完成了车辆的硬件集成。

由于接收机 M2 与工控机之间的安装位置比较远，而 M2 升级口线又比较短，建议购买一根串口延长线，一端连接M2的升级口，另一端接到工控机 COM1 串口。

8.工控机上下载串口助手cutecom，通过助手与M2设备交互，9.配置M21.打开终端，输入 sudo apt-get install cutecom 下载 cutecom2.输入 sudo cutecom 启动 cutecom 的界面3.在 cutecom 界面我们先选择端口号/dev/ttyS0，因为工控机连接的是COM1 串口，它默认的就是这个 ttyS0 的接口。

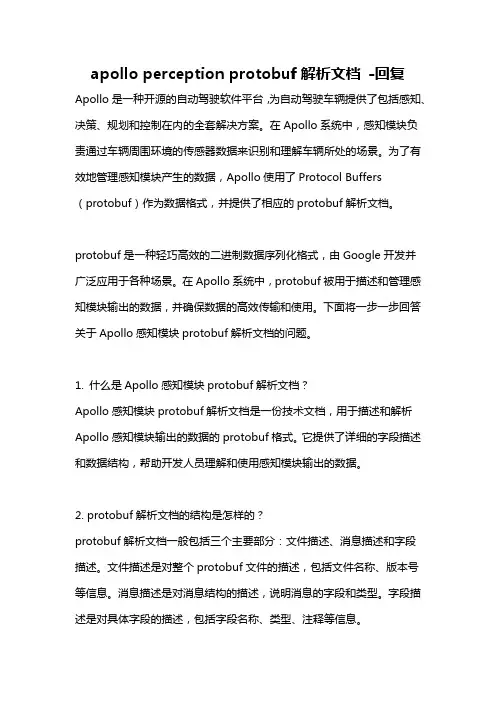

apollo perception protobuf解析文档 -回复
