自动控制流程图(参考模板)
1工业污水处理系统的工作原理1.1控制系统总体框图PLC为核心控制器，通过检测操作面板按钮的输入、各类传感器的输入，以及相关模拟量的输入，完成相关设备的运行、停止和调速控制。
3-2电气控制系统框图1.2工作过程控制过程可以分为单设备手动控制功能和自动运行功能。
在手动控制模式下，单设备可以单独运行，不影响其他设备运行。
如图4-1所示。
图4-1模式选择流程图1.3手动模式在就地箱手动模式下，可单独调试每个设备的运行，如图4-2所示。
在此模式下，可以通过按钮对加氯系统、电动阀门、曝气机、刮泥机，以及各类泵进行控制。
图4-2手动操作模式流程图1.4自动模式处于自动方式时，系统上电后，按下自动启动确认后系统运行，系统开始工作，其工作过程包括以下几个方面。
PLC检测到传感器状态进行启动如图4-3所示。
图4-3 自动操作模式流程图2自动控制流程在自动控制模式流程图中，调用了各个控制系统的程序，主要包括提升泵、潜水泵程序、加药系统程序、曝气沉砂系统程序、污泥回流泵系统程序。
以及污泥脱水系统程序，以下将分别介绍各个子程序的工作过程。
1提升泵控制流程图2潜水泵程序主要控制潜水泵的运行和停止，其工作过程包括以下几个方面：（1）自动过程开始启动潜水泵。
（2）检测液面高度，低于最低位传感器时，开始定时防止误判。
（3）定时到后，若仍低于最低位传感器，则停止潜水泵运行，否则潜水泵继续运行。
（4）检测液面处于中位和高位传感器之间时，开始定时防止误判。
（5）定时到后，若液面仍持续处于高位传感器，则输出报警信号。
潜水泵工作流程图如图4-5所示。
图4-5潜水泵工作流程图3曝气沉砂系统工作流程图如图4-7所示。
4-7曝气沉砂系统工作流程图4污泥回流系统程序主要控制污泥回流泵的运行和停止，其工作过程包括以下几个方面。
（1）自动过程开始首先检测液面高低，若低于最低位传感器，启动定时。
（2）定时到，若液面仍低于最低位传感器则停止回流泵运行。
程序控制流程图
程序控制流程图
推荐文章
理论和实践证明，无论多复杂的算法均可通过顺序、选择、循环3种基本控制结构构造出来。
每种结构仅有一个入口和出口。
以下是店铺为大家整理的关于程序控制流程图，给大家作为参考，欢迎阅读!

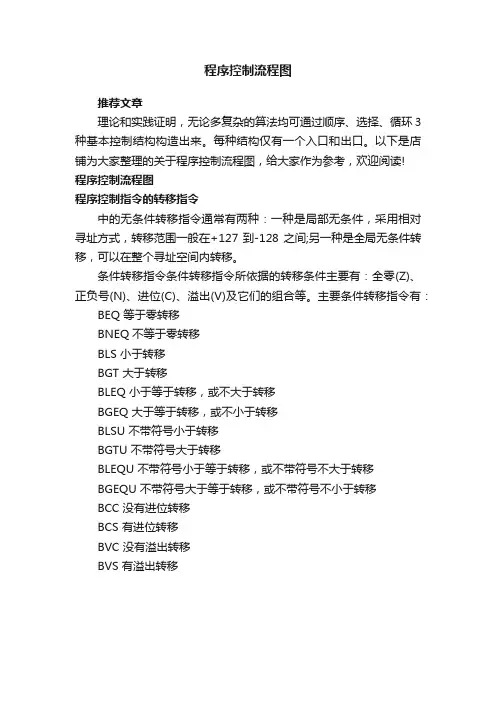

程序控制流程图
