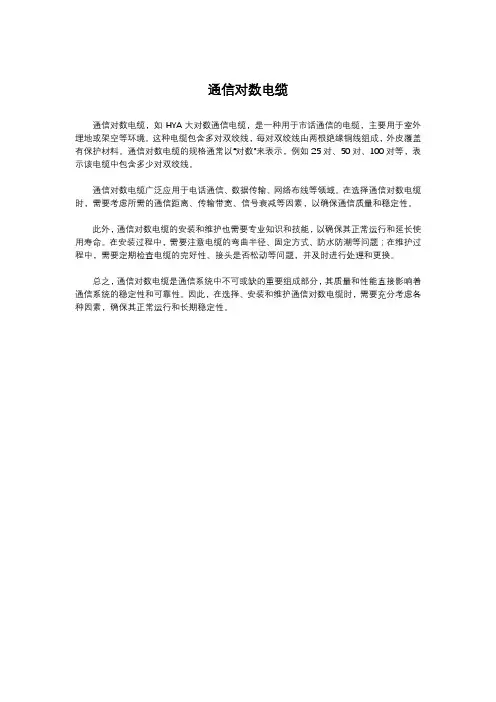

通信大对数电缆标准

公司简介

亚太线缆（AsiaPacificCabl e）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标

追求品质可靠

追求技术领先

追求管理高效

追求服务更好

当今社会互联网发展迅速，随着带宽需求的提升，网络数据传输的高效性和稳定性的要求就越来越迫切，亚太线缆提供全系统的大对数通信解决方案。

根据建筑物防火等级和对材料的耐火要求，综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆和光缆；在大型公共场所宜采用阻燃、低

烟、低毒的电缆或光缆；相邻的设备间或交接间应采用阻燃型配线设备。

电气性能对于将来可能使用的用户环路上的数字系统有着重要的影响。因此制定无卤阻燃成端电缆的标准尤为重要。

亚太大对数线缆适用于下列标准：

GB 3953—83 电工圆铜线 GB 4005—83 电线电缆交货盘 GB 4909—85 裸电线试验方法 GB 4910—85 镀锡圆铜线 GB 6995—86 电线电缆识别标志

GB 11327.1—89 聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线一般试验和测量方法 GB 12666—90 电线电缆燃烧试验方法 YD/T 723—94 通信电缆光缆用金属塑料复合带

YD/T 837—96 铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法

大对数电缆规格参考：

产品类别：

按对绞线类型（屏蔽型4对8芯线缆）电缆可分成3类、5类、超5类、6类等。 按屏蔽层类型可分成：UTP 电缆（非屏蔽）；FTP 电缆(金属箔屏蔽)；SFTP 电缆(双总屏蔽层)；STP 电缆(线对屏蔽和总屏蔽)。

按规格（对数）分有25、50、100对等电缆规格。

产品应用：

HYA 市内通信电缆（广泛使用于城域网通信网络建设中，以架空和管道

安装为主，主要传输音频信号） ；HYAT 填充式通信电缆（使用于城域网通

亚太线缆— 大对数线缆型号参考

信网络建设中，以管道安装为主，有阻水效果，无须充气保护，主要传输音频信号）；HYAC自承式通信电缆（使用于城域网通信网络建设中，架空安装，施工方便，主要传输音频信号）；HYAT53填充式铠装电缆（使用于城域网通信网络建设的复杂环境中，直埋于地下，有阻水、防鼠咬效果，无须充气保护，主要传输音频信号）

产品款式：

目前有以下几种类型的产品可供选择：

LSOH低烟无卤型，有一定的阻燃能力，过后会燃烧，释放CO，但不释放卤素；

LSHF-FR低烟无卤阻燃型，不易燃烧，释放CO少，低烟，不释放卤素，危害性小；

FEP和PFA氟塑料树脂制成的电缆。

结构分类：

通信电缆型号：HY A、HYA22、HY A23、HY A53、ZRC-HYA、ZRC-HY A53、WDZ-HY A

充油通信电缆：HY AT、HYA T23、HY AT53、HY AT22、HYYT、ZRC-HY AT、WDZ-HYAT、ZR-HYAT53 自承式通信电缆-索道通信电缆型号：HY AC、HYYC

铠装通信电缆：HYA22、HY A23、HY A53、HYA T22、HYAT23、HYAT53、ZRC-HYA53、WDZ-HY A53、ZR-HY A23、ZR-HYA T23

室内通信电缆-配线电缆：HPVV22、HYV、HPVV、HPYV、HPYV22、HYV22

应用场景：

大对数线缆产品主要用于垂直干线系统。缆线类别的选择，应根据工程对综合布线系统传输频率和传输距离的要求，选择线缆的类别（3类、超5类、6类铜芯对绞电缆或光缆）。

施工安装要点：

参见《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000和《建筑及建筑群综合布线系统工程施工及验收规范》CECS 89:97中要求。

大对数线：

大对数线即大对数电缆，比如电话电缆。

由于线特别多，且颜色固定在某几种色，因此没有掌握技巧是不容易区分出所有线

缆对应的线序的。下面介绍一下如何区分线序：

通信电缆的色谱：

通信电缆色谱组成分序始终共有10种颜色组成，有5种主色和5种次色，5种主色和5种次色又组成25种色谱，不管通信电缆对数多大，通常大对数通信电缆都是按25对色为1小把标识组成。

5种主色：白色、红色、黑色、黄色、紫色

5种次色：蓝色、橙色、绿色、棕色、灰色

区分法：

1、线对区分法

每对线由主色和次色组成。如：主色的白色分别与次色中各色组成1-5号线对。依此类推可组成25对，这25对为一基本单位

2、扎带区分法

基本单位间用不同颜色的扎带扎起来以区分顺序。扎带颜色也由基本色组成，顺序与线对排列顺序相同。若：白蓝扎带为第一组，线序号1-25；白桔扎带为第二组线序号26-50，依此类推。

10对通信电缆的标准线序：

线序颜色线序颜色线序颜色线序颜色线序颜色

1 白兰

2 白橙

3 白绿

4 白棕

5 白灰

6 红蓝

7 红橙

8 红绿

9 红棕10 红灰

25对通信电缆的标准线序：

线序颜色线序颜色线序颜色线序颜色线序颜色

1 白兰

2 白橙

3 白绿

4 白棕

5 白灰

6 红蓝

7 红橙

8 红绿

9 红棕10 红灰

11 黑蓝12 黑橙13 黑绿14 黑棕15 黑灰

16 黄蓝17 黄橙18 黄绿19 黄棕20 黄灰

21 紫蓝22 紫橙23 紫绿24 紫棕25 紫灰

说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对就一定要看标识线了！有一小把是用“白兰"标识线缠着的，另有5对线用“白橙"标识线缠着！

30对通信电缆的标准线序：第一组：“白兰”标识线线序颜色线序颜色线序颜色线序颜色线序颜色

1 白兰

2 白橙

3 白绿

4 白棕

5 白灰

6 红蓝

7 红橙

8 红绿

9 红棕10 红灰

11 黑蓝12 黑橙13 黑绿14 黑棕15 黑灰

16 黄蓝17 黄橙18 黄绿19 黄棕20 黄灰
