胶砂试模自校校准记录
水泥胶砂流动度试模校准方法
水泥胶砂流动度试模校准方法1.实验设备准备- 流动度试模：通常为直径10 cm，高度20 cm的圆柱形模具。
-振动台：用于在测试过程中提供必要的振动。
-秤：用于测量水泥胶砂的质量。
2.校准流程-步骤1：准备水泥胶砂将所需的水泥和砂子按照一定比例混合，加入适量的混合水并搅拌均匀，制备出一定质量的水泥胶砂。
-步骤2：制备流动度试模将准备好的水泥胶砂倒入流动度试模中，用手或者工具将其压实，使其填满模具。
-步骤3：震动试模将填充好水泥胶砂的流动度试模放置在振动台上，打开振动台进行振动，持续一定时间（通常为2分钟）。
振动的目的是移除水泥胶砂中的空气泡和提高其流动性。
-步骤4：制备试模顶面平整在震动结束后，使用板材或铁板将试模顶面刮平，以确保试模上端平整，并且与顶端齐平。
-步骤5：测量流动度使用丈量尺等工具，测量试模中水泥胶砂的下降高度。
通常情况下，流动度试模的下降高度与水泥胶砂的流动性相关，下降高度越大表示流动性越好。
-步骤6：校准结果记录将测得的流动度数值记录下来，作为校准结果。
重复以上步骤，至少进行3次校准实验，计算平均值作为最终的校准结果。
3.维护与检查-定期检查振动台的状况，确保其正常运行并提供适当的振动。
-定期检查流动度试模的状况，确保其形状和尺寸符合标准，并且无裂缝和破损。
-定期校准秤的准确性，确保测量水泥胶砂质量的准确性。
通过以上校准方法，可以准确地确定水泥胶砂的流动性，提供了可靠的参考数据，并在工程施工中指导水泥胶砂的使用。
同时，为了保证校准结果的准确性，实验设备的维护和检查也是非常重要的。
水泥混凝土试模、砂浆试模校准记录表(B03-19-02)
——
89.8
——
2
90.1
——
89.9
——
90.1
——
3
89.9
——
89.9
——
90.0
——
4
90.0
——
90.1
——
90.1
——
5
90.1
——
90.0
——
89.9
——
6
90.1
——
89.8
——
89.8
——
7
89.8
——
90.1
——
90.1
——
8
90.0
——
89.9
——
89.9
——
组装后最大间隙（mm）
连接面
≤0.2
0.1
隔板与侧板
≤0.4
0.2
备注
校准
校核
日期
校准环境
室内；温度：19℃；湿度：62%；校准现场洁净,周围无影响校准结果的振动、污染、腐蚀性气体。
校准项目
技术要求
试模号1
试模号2
试模号3
单值
平均
单值
平均
单值
平均
长（mm）
不大于公称尺寸的±0.2%且≤±1mm
150.44
150.30
149.48
149.72
150.56
150.42
150.16
149.96
150.28
宽（mm）
150.38
150.16
150.74
150.48
149.46
149.88
水泥胶砂流动度试模校准方法
附录C04.02-03水泥胶砂流动度试模校准方法1适用范围本方法适用于水泥胶砂流动度试模的校准。
2 技术要求2.1 试模和捣棒由金属材料制成，试模内外表面应清洁光滑、无锈蚀、无凹凸部分。
2.2 试模上口内径70mm±0.5mm，下口内径100mm±0.5mm，高60mm±0.5mm，下口外径120 mm，模壁厚大于5 mm。
2.3捣棒直径20mm±0.5mm，长度200 mm。
3 校准项目3.1 外观检查。
3.2 试模上、下口内径，高度，下口外径，模壁厚度。
3.3捣棒直径、长度。
4 校准环境及校准器具4.1 校准环境：在20℃±10℃的室内进行，校准现场清洁、无腐蚀性气体。
4.2 校准器具：游标卡尺:量程范围0～200mm，分度值0.02mm。
5 校准方法5.1 外观检查：按照本方法第2.1条对外观进行检查。
5.2 试模上、下口内径校准：用游标卡尺沿圆周相互垂直的方向取2个点测量，以2个测值的平均值为测量值。
5.3 试模高度校准：用游标卡尺任意选取2个对应点测量，以2个测值的平均值为测量值。
5.4 试模下口外径校准：用游标卡尺沿圆周相互垂直的方向取2个点测量，以2个测值的平均值为测量值。
5.5 试模模壁厚度校准：用游标卡尺任意选取2个对应点测量，以2个测值的平均值为测量值。
5.6 捣棒直径校准：用游标卡尺沿底部圆周均匀取2个点测量，以2个测值的平均值为测量值。
5.7捣棒长度校准：用游标卡尺沿相互垂直的方向测量2次，以2个测值的平均值为测量值。
6 校准周期校准周期一般不超过12个月。
7 校验结果处理7.1 填写校准记录表（表C04.02-03），提交校核确认。
8校准记录表8.1 表C04.02-03：水泥胶砂流动度试模校准记录表。
水泥胶砂流动度试模校准记录表（表C04.02-03）送校部门或项目：使用编号：。
试模自校记录
组装试模 最大缝隙
≤0.1mm
结论：
表TGX025(续)
校验人： 校验日期：
核验人： 下次校验日期：
校验编号 仪器名称 管理编号 校验条件
序号
混凝土及砂浆试模校验记录表
温度（℃）
规格型号 校验地点
湿度（%RH）
标准器具名称
校验用标准器具 管理编号
表TGX025 其他 准确度
检验项目
技术要求
1
外观质量
光洁、平整，不应有砂眼、 裂纹及划伤
圆柱体、 圆台体试
模尺寸
≤公称尺寸的 0.2%，且≤1mm
上口内径 下口内径
高
立方体、 棱柱体试
模尺寸≤公称尺寸的 0.源自%，且≤1mm长 宽 高A
立方体、
B
棱柱体试 模表面平
≤0.04mm/100mm
C
整度
D
E
AB
BC
CD
立方体、 垂直度偏差≤边
DA
棱柱体试 长公称尺寸的
模夹角
0.3%，mm
AE
BE
CE
DE
校验数据
2
3
结果 平均值
圆柱形试 底板与母线垂直度偏差≤边 模夹角 长公称尺寸的0.3%，mm

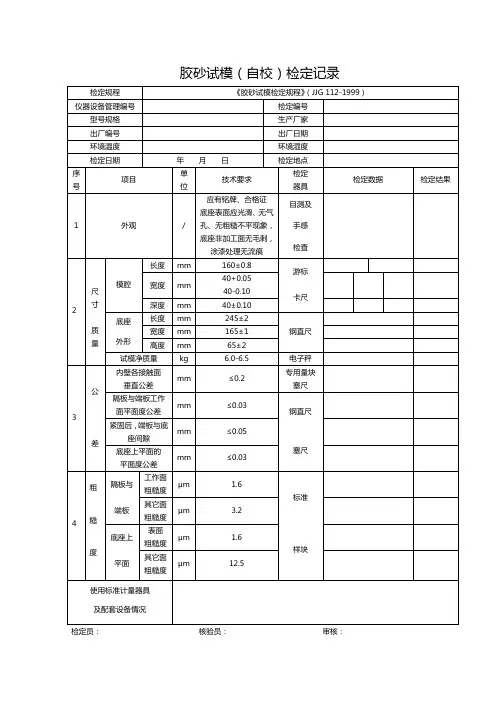

19、胶砂试模(自校)检定记录
手感
检查
2
尺
寸
质
量
模腔
长度
mm
160±0.8
游标
卡尺
宽度
mm
40+0.05
40-0.10
深度
mm
40±0.10
底座
外形
长度
mm
245±2
钢直尺
宽度
mm
165±1
高度
mm
65±2
试模净质量
kg
6.0-6.5
电子秤
3
公
差
内壁各接触面
垂直公差
mm
≤0.2
专用量块
塞尺
隔板与端板工作面平面度公差
mm
≤0.03
钢直尺
塞尺
紧固后，端板与底座间隙
mm
≤0.05
底座上平面的
平面度公差
mm
≤0.03
4
粗
糙
度
隔板与端板
工作面
粗糙度
μm
1.6
标准
样块
其它面
粗糙度
μm
3.2
底座上平面
表面
粗ቤተ መጻሕፍቲ ባይዱ度
μm
1.6
其它面
粗糙度
μm
12.5
使用标准计量器具
及配套设备情况
检定员：核验员：审核：
胶砂试模（自校）检定记录
检定规程
《胶砂试模检定规程》（JJG 112-1999）
仪器设备管理编号
检定编号
型号规格
生产厂家
出厂编号
出厂日期
环境温度
环境湿度
检定日期
年月日
检定地点
序
水泥胶砂试模校验方法

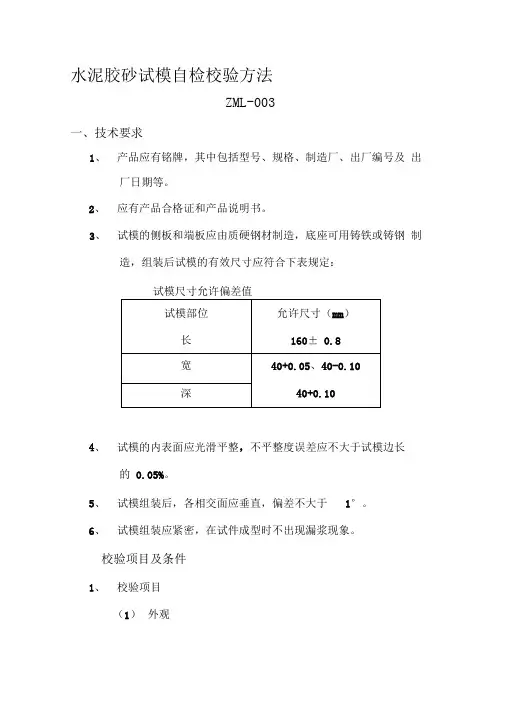

水泥胶砂试模自检校验方法ZML-003一、技术要求1、产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
2、应有产品合格证和产品说明书。
3、试模的侧板和端板应由质硬钢材制造，底座可用铸铁或铸钢制造，组装后试模的有效尺寸应符合下表规定：试模尺寸允许偏差值4、试模的内表面应光滑平整，不平整度误差应不大于试模边长的0.05%。
5、试模组装后，各相交面应垂直，偏差不大于1°。
6、试模组装应紧密，在试件成型时不出现漏浆现象。
校验项目及条件1、校验项目（1）外观（2）试模尺寸(3)试模内表面平整度(4)试模垂直度(5)试模漏浆检查2、校验用器具(1)游标卡尺：量程300mm,分度值0.02mm。
(2)钢直尺：量程300mm，分度值1.0mm。
(3)塞尺：厚度0.2~2mm。
(4)万能角度尺：量程360 °，分度值5‘。
三、校验方法1、按技术要求对试模的外观和资料进行检查。
2、用游标卡尺对试模的有效尺寸进行测量。
3、用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量。
4、用万能角度尺对组装后的试模进行垂直度测量。
5、将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振动30s，检查是否有漏浆现象。
四、校验结果处理全部项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为12个月，。
校验记录格式见下表，校验证书格式见附录I水泥胶砂试模校验记录ZMJ-003送检单位_______________________ 仪器编号 ______________ 校验号______________校验员__________________ 核验员____________________________________ 校验日期:。
水泥胶砂试模校验方法讲解
偏差 0 °
TGX004-2001标准要求。
核验员
年 月 日
总监办中心试验室 仪器编号 校验号003
号 /
厂 编 号 /
总监办中心试验室
合格
2009年11月05日校（检）验周期12个月
2009年11月05日至2010年11月04日
检验员：
校（检）验单位（章）
年 月 日
总监办中心试验室 仪器编号 校验号002
目 校 验 数 据 结 果
长 159.8 mm 宽 39.8 mm
40 mm
无渗漏
目 校 验 数 据 结 果
长 159.9 mm 宽 39.9 mm 源自40 mm 无渗漏
平整度 100 %
偏差 0 °
TGX004-2001标准要求。
0.05%。
、 试模组装后，各相交面应垂直，偏差不大于1°。
、 试模组装应紧密，在试件成型时不出现漏浆现象。
校验项目及条件
、 校验项目
1） 外观
2） 试模尺寸
3） 试模内表面平整度
4） 试模垂直度
5） 试模漏浆检查
、 校验用器具
1） 游标卡尺：量程300mm，分度值0.02mm。
总监办中心试验室
合格
2009年11月05日校（检）验周期12个月
2009年11月05日至2010年11月04日
检验员：
校（检）验单位（章）
（2009）第006号
器 名 称 水泥胶砂试模
号 /
厂 编 号 /
总监办中心试验室
合格
2009年11月05日校（检）验周期12个月
砂浆试模试模校验记录
0
90*90*90
合格
24
内表面平整光滑、无砂眼、无缺陷
70.7×70.7×70.7
70.72*70.74*70.74
0
90*90*90
合格
校验结论：
校验员：复核人：
校验日期：下次校验日期：
校验用标准器具名称：钢直尺、角度规、游标卡尺、塞尺
70.7×70.7×70.7
70.72*70.70*70.72
0
90*90*90
合格
校验结论：
校验员：复核人：
校验日期：下次校验日期：
校验用标准器具名称：钢直尺、角度规、游标卡尺、塞尺
砂浆试模效验记录
TGX029-2008
校验编号：表029-3
仪器名称
砂浆试模
仪器编号
规格型号
70.7×70.7×70.7
90*90*90
合格
校验结论：
校验员：复核人：
校验日期：下次校验日期：
校验用标准器具名称：钢直尺、角度规、游标卡尺、塞尺
砂浆试模效验记录
TGX029-2008
校验编号：表029-3
仪器名称
砂浆试模
仪器编号
规格型号
70.7×70.7×70.7
出厂日期及编号
试模序号
外观
规格
每边极限尺寸
内表面极限
不平整度
砂浆试模效验记录
TGX029-2008
校验编号：表029-3
仪器名称
砂浆试模
仪器编号
规格型号
70.7×70.7×70.7
出厂日期及编号
试模序号
外观
水泥胶砂试模校验记录表
0.06 0.02
0.05 0.03
长
3
内腔尺寸 （mm）
宽
高
160±0.8 39.98±0.08 40.05±0.05
160.20 40.00 40.04
160.18 40.02 40.06
160.24 39.98 40.04
160.21 40.00 40.05
3
形状和位置 误差（mm）
平面度 垂直度 平行度
水泥胶砂试模校验记录表
第 22 页 共 30 页
受校单位
记录编号
仪器名称
水泥胶砂试模
设备编号
规格型号
40mm×40mm×160mm
生产日期
制造厂商
天津市建仪试验仪器厂
校验地点
水泥室
校验条件
温度（℃） 22
湿度（%RH） 46
其他 /
校验依据
SDJT(校验)029-2010
校验用主要计量器具
序号
名称
编号
0.03 0.02
/
0.02 0.00
/
0.02 0.02
/
0.00 0.00
/
0.01 0.01
/
5
质量（Kg）
/
/
/
/
/
6
表面粗糙度
Ra3.2
/
/
/
/
校验结论：合格
校验：
校核：
校验日期：
年
月
日
有效期
证书编号
1
游标卡尺
1年
2
直角尺
/
/
3
塞尺
序号
校验项目
技术要求
试模外观整洁完好，
实验室仪器自校规程及记录
实验室仪器自校规程及记录2016年华庄建材砂浆、混凝土三联试模的校验方法1、概述此类试模是用以制作水泥砂浆、水泥混凝土试件，以便测定其抗压、抗折强度的专用试模。
2、技术要求试模为塑料一体试模，底部有气孔。
试模内部尺寸允许偏差：棱边长度不超过1mm，直角不超过°。
3、校验条件校验用的计量器具分度值为的游标卡尺。
分度值为的钢板尺。
校验用的计量器具经计量检定合格，并在检定周期内。
该仪器应在15~30℃的室温下校验，环境清洁，无腐蚀性气味。
4、校验项目和校验方法用游标卡尺（钢板尺）测量试模的棱边长（内部尺寸），取两次平均值的偏差应在±1mm 范围内。
用直度尺测量直角的偏差范围应在±°范围内。
5、校验结果处理和校验周期经校验，满足—条技术要求的仪器为合格，发给校验合格证书，任何一条技术要求不合格者，均为校验不合格，发给校验结果通知书。
校验周期为一年。
可根据维修情况提前校验。
混凝土三联试模校验记录自校单位品种规格仪器编号砂浆三联试模校验记录自校单位品种规格仪器编号水泥胶砂试模校验方法本方法适用于新购和使用中以及修理后的水泥胶砂试模的校验。
1、技术要求产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
应有产品合格证和产品说明书。
试模的侧板和端板的有效尺寸应符合下表规定：试模尺寸允许偏差表试模的内表面应光滑平整，不平整度误差应不大于试模边长的%。
试模组装后，各相交平面应垂直，偏差不大于1°。
试模组装应紧密，在试件成型时不应出现漏浆现象。
2、校验项目和项目条件校验项目外观。
试模尺寸。
试模内表面平整度。
试模垂直度。
试模漏浆检查。
校验用器具游标卡尺：量程300mm，分度值。
钢直尺：量程300mm，分度值。
塞尺：厚度~2mm。
万能角度尺：量程360°，分度值5′。
3、校验方法按技术要求和条对试模的外观和资料进行检查。
用游标卡尺对试模的有效尺寸进行量测。
实验室仪器自校规程及记录
实验室仪器自校规程及记录2016年华庄建材砂浆、混凝土三联试模的校验方法1、概述此类试模是用以制作水泥砂浆、水泥混凝土试件，以便测定其抗压、抗折强度的专用试模。
2、技术要求2.1试模为塑料一体试模，底部有气孔。
2.2试模内部尺寸允许偏差：棱边长度不超过1mm，直角不超过0.5°。
3.1校验用的计量器具3.1.1 分度值为0.02mm的游标卡尺。
3.1.2分度值为0.1m的钢板尺。
3.2校验用的计量器具经计量检定合格，并在检定周期内。
3.3该仪器应在15~30℃的室温下校验，环境清洁，无腐蚀性气味。
4、校验项目和校验方法4.1用游标卡尺（钢板尺）测量试模的棱边长（内部尺寸），取两次平均值的偏差应在±1mm范围内。
4.2用直度尺测量直角的偏差范围应在±0.5°范围内。
5、校验结果处理和校验周期5.1经校验，满足2.1—2.3条技术要求的仪器为合格，发给校验合格证书，任何一条技术要求不合格者，均为校验不合格，发给校验结果通知书。
5.2校验周期为一年。
可根据维修情况提前校验。
混凝土三联试模校验记录自校单位品种规格仪器编号砂浆三联试模校验记录品种规格仪器编号自校单位水泥胶砂试模校验方法本方法适用于新购和使用中以及修理后的水泥胶砂试模的校验。
1、技术要求1.1产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
1.2应有产品合格证和产品说明书。
1.3试模的侧板和端板的有效尺寸应符合下表规定：试模尺寸允许偏差表1.4试模的内表面应光滑平整，不平整度误差应不大于试模边长的0.05%。
1.5试模组装后，各相交平面应垂直，偏差不大于1°。
1.6试模组装应紧密，在试件成型时不应出现漏浆现象。
2、校验项目和项目条件2.1校验项目2.1.1外观。
2.1.2试模尺寸。
2.1.3试模内表面平整度。
2.1.4试模垂直度。
2.1.5试模漏浆检查。
2.2校验用器具2.2.1游标卡尺：量程300mm，分度值0.02mm。
水泥胶砂试模校验
水
泥
胶
砂
试
模
校
验
记
录
宁夏宏禹水利水电建设工程质量检测有限公司
水泥胶砂试模校验方法
1、概述
本仪器主要制作胶砂试块的模具。
2、技术要求
2.1试模的侧板和端板应由质硬钢材制造，底座可用铸铁或铸钢制造，组装后试模的有效尺寸应符合下表规定：
2.2试模的内表面应光滑平整,不平整度误差应不大于试模边长的0.05%；
2.3试模组装后，各相交面应垂直，偏差不大于1°；
2.4试模组装应紧密，在试件成型时不出现漏浆现象。
3、校验条件
3.1游标卡尺：量程300mm，分度值0.02mm；
3.2钢直尺：量程300mm，分度值1.0mm；
3.3塞尺：厚度0.2~2mm；
3.4万能角度尺：量程360°，分度值5′。
4、校验项目和校验方法
4.1按技术要求对试模的外观进行检查；
4.2用游标卡尺对试模的有效尺寸进行测量；
4.3用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量；
4.4用万能角度尺对组装后的试模进行垂直度测量；
4.5将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振动30s，检查是否有漏浆现象。
5、校验结果处理和校验周期
5.1经校验，全部满足技术条件要求的仪器为合格，可以正常使用；反之为不合格，作降级处理或停用。
5.2该仪器的校验周期为一年。
水泥胶砂试模
宁波市沿海中线鄞州段(瞻岐至鄞奉隧道）JLA总监办工地试验室自校规程编号：YHZX-JLA-SYS-04 第1 版第0 次修改标题：水泥胶砂试模自校规程共2 页第1 页一概述水泥胶砂试模用于成型水泥胶砂强度试件。
二技术要求2.1试模与可装卸的三联模由隔板、端板、底座组成，隔板和端板应有编号，组装后内壁各接触面应互相垂直，其有效尺寸：试验尺寸制造尺寸（mm）使用后允许尺寸（mm）长160±0.8 160±1宽40±0.1 40±0.2高40±0.1 40±0.22.2模壁内应无残损、砂眼、生锈等缺陷。
2.3试模的内表面应光滑平整，不平整度误差应不大于试模边长的0.05%组装后，各相交面应垂直，偏差不大于1°三校验条件3.1校验所用器具3.1.1游标卡尺：量程400mm，精度0.02mm；3.1.2电子天平：30㎏，精度0.001kg；3.1.3直角尺。
3.2环境条件：常规室温。
四校验方法和校验项目4.1外观：用肉眼检查模内应无残损、砂眼、生锈等缺陷。
隔板和端板应对号组装，隔板与底板接触应无间隙。
4.2模的每条隔板和端板用直角尺测量两端处是否垂直。
4.3每条模的长、宽、高用游标卡尺测量，每条各测两个点。
五校验结果处理和校验周期经校验合格的水泥试模出具校验证书。
校验不合格的出具校验结果通知书，并注明不合格项目。
水泥试模的校验周期一般为一年。
宁波市沿海中线鄞州段（瞻岐至鄞奉隧道）试验室自校规程编号：01-SYS-05 第1 版第0 次修改标题：水泥胶砂试模自校规程共2 页第2 页六量值溯源以上计量器具能量值溯源到国家计量基准。
计量基准器具计量标准器具工作计量器具计量基准器具计量标准器具工作计量器具检定游标量具标准器组（0-1000）mmU=0.01mm k＝2宁波市计量测试所国家计量基准游标卡尺（0-300mm）d＝0.02mm三等金属线纹尺标准装置（0-2000）mmU＝0.1mm k＝2宁波市计量测试所国家计量基准钢直尺（0-500mm）0.02mm天平检定装置（1mg～2kg）二等宁波市计量测试所国家计量基准电子天平（0-30kg）d＝1g仪器编号036 规格型号160*40*40校验编号05-01 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.4 mm、160.2 mm 平均160.3 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.1 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-02 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.2 mm、160.2 mm 平均160.2 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.1 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-03 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.2 mm、160.2 mm 平均160.2 mm2、宽40.1 mm、40.1 mm 平均40.1 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.2 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-04 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.1 mm、160.1 mm 平均160.1 mm2、宽40.1 mm、40.1 mm 平均40.1 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.3 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-05 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.1 mm、160.1 mm 平均160.1 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.2 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-06 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.3 mm、160.3 mm 平均160.3 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.2 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-07 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.2 mm、160.2 mm 平均160.2 mm2、宽40 mm、40 mm 平均40 mm3、深40.1 mm、40.1 mm 平均40.1 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.1 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-08 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.0 mm、160.0 mm 平均160.0 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.1 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-09 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.0 mm、160.2 mm 平均160.1 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.1 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日仪器编号036 规格型号160*40*40校验编号05-10 校验周期一年检查项目检验数据结果外观是否有铭牌、产品合格证、产品说明书有合格试模尺寸1、长160.1 mm、160.3 mm 平均160.2 mm2、宽40 mm、40 mm 平均40 mm3、深40 mm、40 mm 平均40 mm试模组装后漏浆检查结果无合格试模内表面平整度100 ％合格试模垂直度偏差0.3 °合格量值溯源：国家计量基准.校验结论：合格校验人：核验人：校验日期：年月日。
水泥胶砂试模校验方法
北京城建集团有限责任公司随岳南高速公路路面工程第一合同段工地试验室水泥胶砂试模校验方法一、技术要求1.1产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
1.2应有产品合格证和产品说明书。
1.3试模的侧板和端板应由硬质钢材制造，底座可用铸铁制造，组装后试模的有效尺寸应符合下表规定：试模尺寸允许偏差表1.4试模内表面应光滑平整,不平整度误差应不大于试模边长的0.05%。
1.5试模组装后,各相交面应垂直,,偏差不大于1°。
1.6试模组装应紧密,在试件成型时不出现漏浆现象。
二、校验项目及条件2.1校验项目2.1.1外观。
2.1.2试模尺寸。
2.1.3试模内表面平整度。
2.1.4试模垂直度。
2.1.5试模漏浆检查。
2.2校验用器具2.2.1游标卡尺：量程300mm，分度值0.02mm。
2.2.2钢直尺：量程300mm，分度值1.0mm。
2.2.3塞尺：厚度0.2～2mm。
2.2.4万能角度尺：量程360°，分度值5’。
三、校验方法3.1按技术要求1.1和1.2条对试模的外观和资料进行检查。
3.2用游标卡尺对试模的有效尺寸进行测量。
3.3用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量。
3.4用万能角度尺对组装后试模进行垂直度测量。
3.5将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振30s，检查是否有漏浆现象。
四、校验结果处理全部校验项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为12个月。
注：本方法参考《工程试验专用仪器校验检验方法》。
批准人：审核人：编制人：编制日期：2007年9月1日水泥胶砂试模校验记录送校单位仪器编号校验号。
