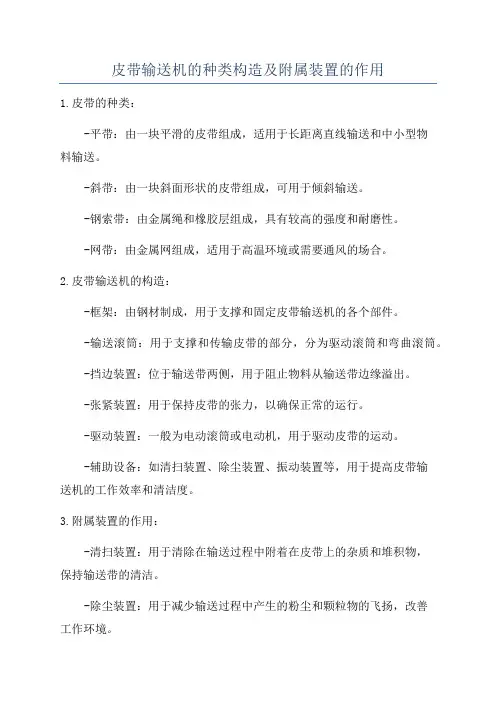

皮带输送机的种类构造及附属装置的作用
皮带输送机的种类构造及附属装置的作用1.皮带的种类：-平带：由一块平滑的皮带组成，适用于长距离直线输送和中小型物料输送。
-斜带：由一块斜面形状的皮带组成，可用于倾斜输送。
-钢索带：由金属绳和橡胶层组成，具有较高的强度和耐磨性。
-网带：由金属网组成，适用于高温环境或需要通风的场合。
2.皮带输送机的构造：-框架：由钢材制成，用于支撑和固定皮带输送机的各个部件。
-输送滚筒：用于支撑和传输皮带的部分，分为驱动滚筒和弯曲滚筒。
-挡边装置：位于输送带两侧，用于阻止物料从输送带边缘溢出。
-张紧装置：用于保持皮带的张力，以确保正常的运行。
-驱动装置：一般为电动滚筒或电动机，用于驱动皮带的运动。
-辅助设备：如清扫装置、除尘装置、振动装置等，用于提高皮带输送机的工作效率和清洁度。
3.附属装置的作用：-清扫装置：用于清除在输送过程中附着在皮带上的杂质和堆积物，保持输送带的清洁。
-除尘装置：用于减少输送过程中产生的粉尘和颗粒物的飞扬，改善工作环境。
-防尘罩：用于遮挡皮带输送机工作区域，减少粉尘的散发，保护工作人员的安全。
-集料装置：用于收集输送过程中落下的杂质和物料，保持工作区域整洁。
-破块器：用于破碎输送中的大块物料，以便更好地进行输送。
-保护装置：如断带保护装置、温度传感器等，用于监测和保护输送机的运行状态。
-转向装置：用于改变皮带输送机的行进方向，以适应不同的工作需求。
总之，皮带输送机具有不同类型的皮带、多种构造和多样化的附属装置，可以提高物料的输送效率和质量，并确保安全和环保。
根据实际生产需要选择适当的皮带输送机和附属装置，可以大大提高工作效率和产品质量。
皮带输送机齿轮滚筒的设计
皮带输送机齿轮滚筒的设计皮带输送机的滚筒有两种形式。
一种形式为电动滚筒，它是将电动机和齿轮减速装置全部设计在滚筒之内，虽然结构紧凑、体积轻便，但是不容易安装、拆卸, 不利于维护和维修，而且制造工艺复杂，散热困难。
另一种形式为齿轮滚筒，它是将齿轮减速装置设计在滚筒之内，吸收了电动滚筒结构紧凑、体积轻便的优点，但是它和电动滚筒一样散热条件差，因此只能用在小功率的皮带输送机上。
本文中我们以功率仅为15kW的小功率滚筒为例进行说明用于皮带输送机的齿轮滚筒。
齿轮传动的主要优点是：工作可靠，使用寿命长，它的瞬时传动比为常数，工作平稳，传动效率高。
齿轮传动有很多种方式，例如圆柱齿轮传动、锥齿轮传动、行星齿轮传动等。
由于此次所设计的减速器的传动比仅为12.828，并且它的工况条件较好，用一般的普通齿轮传动已可满足要求。
出于经济性考虑，我们决定采用二级圆柱齿轮传动。
皮带输送机齿轮滚筒机构运动简图见图1。
Ⅰ轴——高速轴;Ⅱ轴——中间轴; Ⅲ轴——支撑轴1, 3——小齿轮; 2——大齿轮; 4——内齿轮图1皮带输送机齿轮滚筒机构运动简图1、传动方案的设计(1)原始数据滚筒使用寿命10年，每年300个工作日，每天1班生产，每班工作7h。
一年小修，三年大修。
工作环境温度不超过400℃。
其工艺参数如下：滚筒直径(mm)：500；输送带宽度(mm)：800；滚筒宽度(mm)：950；安装尺寸(mm)：1 300；输送带运行速度(m/s)：210；电动机功率(kW ) : 15；电动机转速( r/min)：980。
(2)传动方案设计本设计采用二级圆柱齿轮传动，电动机输出功率传递到Ⅰ轴上，带动Ⅰ轴上的小齿轮1转动，小齿轮1与大齿轮2 啮合，此时功率传到Ⅱ轴上，Ⅱ轴再带动小齿轮3与内齿轮4啮合，从而将运动传到滚筒上达到减速的目的。
整个齿轮传动装置放置在一个支撑架内，同时设计一个蝶型支撑筋，把内齿轮4与滚筒联接在一起。
2、传动参数的确定首先对两对啮合齿轮进行传动比分配，在分配传动比时应考虑以下原则：①各级传动的传动比应在合理范围内，不超出允许的最大值，以符合各级传动原则；②应注意使各级传动尺寸协调，结构匀称合理；③尽量使传动装置外廓尺寸紧凑或重量较小；④尽量使各级大齿轮浸油深度合理；⑤要考虑传动零件之间不会干涉碰撞。
带式输送机(传动滚筒)
带式输送机设计（传动滚筒部分）摘要带式输送机是用于散料输送的重要设备,滚简作为带式输送机的重要部件,其作用更是举足轻重。
通过了解滚筒的作用，及滚筒在当今社会的发展现状，对输送机的分类有所认识。
结合任务书的要求，首先对输送带的带宽，及所需牵引力的计算和确定。
查阅资料了解到滚筒的结构，及滚筒失效的常见原因和方式。
并结合计算数据合理确定滚筒的直径。
并结合所算数据对传动滚筒装置的组成件进行计算，并结合任务及相关要求进行校验。
进而得到合理的设计尺寸。
使设计得到较为准确的数据。
关键词: 传动滚筒结钩组成BELT CONVEYOR DESIGN(TRANSMISSIONROLLER PART)ABSTRACTBelt conveyor is an important equipment for powder conveying, roll Jane as an important part of a belt conveyor, its role is very important.By understanding the role of the drum, and roller in today's society, the development status of to recognize the classification of the conveyor. Combined with the requirements of the specification, first of all, the bandwidth of the conveyor belt, and the required traction calculation and determined. Check data to know the structure of the roller, and the common failure modes of the drum and the way. And combining with calculation data reasonably determine the diameter of the cylinder. And combined with the numerical data for calculation, transmission roller device of a calibrated and connecting with the requirements and related tasks. Reasonable design size is obtained. Make the design get more accurate data.KEY WORDS:transmission roller structur constitute目录前言 (1)第1章绪论 (2)1.1 滚筒在国民经济中的作用 (2)1.2 传动滚筒的发展状况 (3)1.3 结构与种类 (5)1.3.1 按驱动方式分 (5)1.3.2 按轴承内孔大小分 (5)1.3.3 按外形分 (6)1.3.4 特殊滚筒 (6)1.4 传动滚筒的研究目的和意义 (7)第2章带式输送机的设计计算 (8)2.1 已知原始数据及工作条件 (8)2.2 计算步骤 (9)2.2.1 带宽的确定: (9)2.2.2 输送带宽度的核算 (11)2.3 运行阻力及牵引力 (11)2.3.1 附加特种阻力计算 (12)2.3.2牵引力 (13)第3章传动滚筒的结构设计 (14)3.1 滚筒失效形式与许用应力的确定 (14)3.1.1 传动滚筒的失效形式 (14)3.1.2 失效产生的原因 (14)3.1.3 滚筒许用应力的确定 (15)3.2传动滚筒结构设 (16)3.2.1 传动滚筒最小直径的确定 (17)3.2.2 传动滚筒的直径验算 (17)第4章滚筒组成件 (19)4.1 滚筒覆盖胶 (19)4.2 传动滚筒轴直径的计算 (19)4.2.1滚筒轴受力分析 (19)4.2.2 轴的强度校核 (21)4.3确定轴承及转子作用力 (21)4.3.1求轴承反力 (22)4.3.2校核轴的强度 (22)4.3.3精确校核轴的疲劳强度 (22)4.3.4对轴端键强度进行验算 (24)4.4轴承寿命的计算 (25)4.4.1轴承的选用 (25)4.4.2球左右轴承的支反力 (25)4.4.3计算左右轴承寿命 (26)4.5 辐板厚度的确定 (26)4.6滚筒轴与辐板间的力矩分配 (29)4.7轮毂尺寸的确定 (30)结论 (32)谢辞 (33)参考文献 (34)前言带式输送机是用于散料输送的重要设备之一。
皮带输送机(胶带输送机)着火、打滑、跑偏、撒料、撕裂原因与预防处理措施
皮带输送机（胶带输送机）着火、打滑、跑偏、撒料、撕裂原因与预防处理措施一、胶带输送机常见事故伤害：⑴、胶带输送机是的主要作用是输送物料，是焦化厂使用最多、最普遍的设备之一。
⑵、胶带输送机在运转时，在皮带进入头轮、尾轮的地方最危险，容易造成卷入、挤压等伤害，另外，直线运动的皮带也容易对操作工造成刮蹭、拖拽等伤害。
二、皮带着火事故及预防措施：⑴、皮带着火是胶带输送机运行时的常见事故之一，也是危险性最高的事故。
⑵、表现在输送机在运作时皮带突然发生着火现象。
由于通廊内空气不够流通，存在大量的甲烷气体，遇到明火爆炸，所以皮带着火事故很容易引发瓦斯爆炸，威胁矿工人身安全。
⑶、对皮带着火的原因进行分析，要使皮带燃烧，首要前提是有足够热量的火源。
⑷、皮带打滑可以产生足够的热量，在热量达到一定值时，就会发生皮带着火事故。
⑸、制止皮带打滑是减少皮带着火事故的关键。
三、造成皮带打滑的原因：⑴、皮带松动造成的：拉紧装置产生的拉紧力与皮带弹性伸长量不相协调，一个太小，一个太大，由此造成皮带松动；⑵、皮带负载大造成的：因为负载太大，超出正常的皮带负载量，导致皮带重载启动，因而产生了摩擦；⑶、皮带受卡或受阻所造成，造成这一原因是由于皮带埋在煤中受卡，埋在淤泥中受阻，从而致使皮带不能运行，因而产生了摩擦；⑷、因电气设备失爆或电线短路造成的，这也极易引起皮带着火事故。
四、皮带跑偏事故原因分析及预防措施：⑴、调整承载托辊组皮带机的皮带在整个皮带输送机的中部跑偏时可调整托辊组的位置来调整跑偏；在制造时托辊组的两侧安装孔都加工成长孔，以便进行调整。
具体调整方法，具体方法是皮带偏向哪一侧，托辊组的哪一侧朝皮带前进方向前移，或另外一侧后移。
⑵、安装调心托辊组。
调心托辊组有多种类型如中间转轴式、四连杆式、立辊式等其原理是采用阻挡或托辊在水平面内方向转动阻挡或产生横向推力使皮带自动向心达到调整皮带跑偏的目的。
一般在皮带输送机总长度较短时或皮带输送机双向运行时采用此方法比较合理，原因是较短皮带输送机更容易跑偏并且不容易调整。

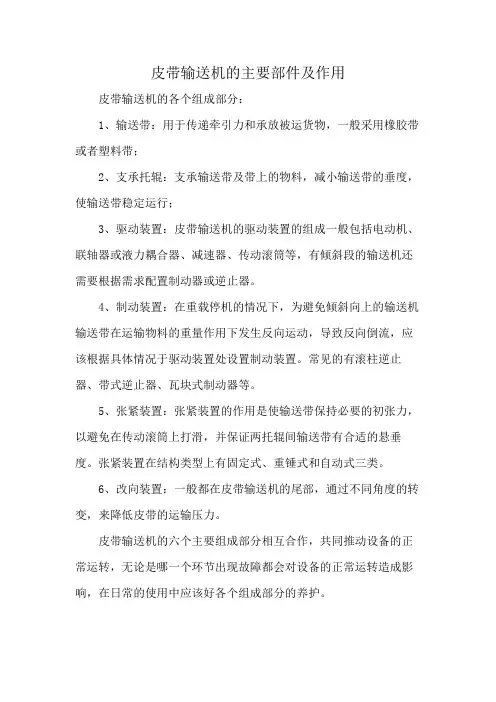

皮带输送机的主要部件及作用
皮带输送机的主要部件及作用
皮带输送机的各个组成部分：
1、输送带：用于传递牵引力和承放被运货物，一般采用橡胶带或者塑料带；
2、支承托辊：支承输送带及带上的物料，减小输送带的垂度，使输送带稳定运行；
3、驱动装置：皮带输送机的驱动装置的组成一般包括电动机、联轴器或液力耦合器、减速器、传动滚筒等，有倾斜段的输送机还需要根据需求配置制动器或逆止器。
4、制动装置：在重载停机的情况下，为避免倾斜向上的输送机输送带在运输物料的重量作用下发生反向运动，导致反向倒流，应该根据具体情况于驱动装置处设置制动装置。
常见的有滚柱逆止器、带式逆止器、瓦块式制动器等。
5、张紧装置：张紧装置的作用是使输送带保持必要的初张力，以避免在传动滚筒上打滑，并保证两托辊间输送带有合适的悬垂度。
张紧装置在结构类型上有固定式、重锤式和自动式三类。
6、改向装置：一般都在皮带输送机的尾部，通过不同角度的转变，来降低皮带的运输压力。
皮带输送机的六个主要组成部分相互合作，共同推动设备的正常运转，无论是哪一个环节出现故障都会对设备的正常运转造成影响，在日常的使用中应该好各个组成部分的养护。

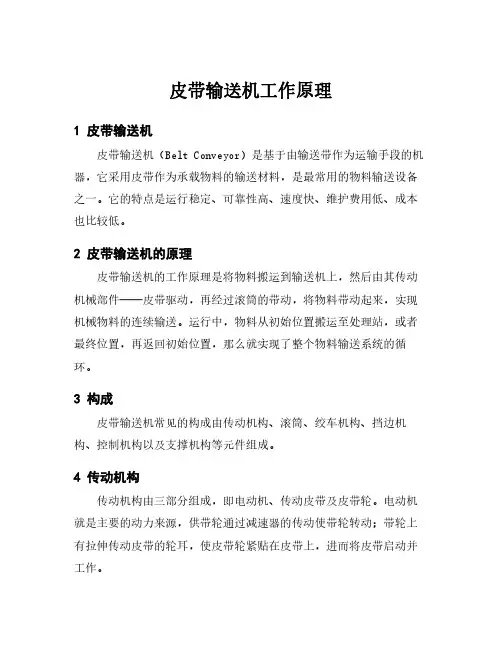

皮带输送机工作原理
皮带输送机工作原理1皮带输送机皮带输送机（Belt Conveyor）是基于由输送带作为运输手段的机器，它采用皮带作为承载物料的输送材料，是最常用的物料输送设备之一。
它的特点是运行稳定、可靠性高、速度快、维护费用低、成本也比较低。
2皮带输送机的原理皮带输送机的工作原理是将物料搬运到输送机上，然后由其传动机械部件——皮带驱动，再经过滚筒的带动，将物料带动起来，实现机械物料的连续输送。
运行中，物料从初始位置搬运至处理站，或者最终位置，再返回初始位置，那么就实现了整个物料输送系统的循环。
3构成皮带输送机常见的构成由传动机构、滚筒、绞车机构、挡边机构、控制机构以及支撑机构等元件组成。
4传动机构传动机构由三部分组成，即电动机、传动皮带及皮带轮。
电动机就是主要的动力来源，供带轮通过减速器的传动使带轮转动；带轮上有拉伸传动皮带的轮耳，使皮带轮紧贴在皮带上，进而将皮带启动并工作。
5滚筒滚筒是输送机上重要的一个部件，由中心滚轴、滚筒、滚轮组成。
滚筒一般由橡胶或橡胶合金制成，用于承载输送带，使物料运动更加平稳顺畅，在物料的运动中形成滚筒的支持与牵引功能，才能使整个皮带输送机工作正常。
6绞车绞车由绞筒、皮带牵引轮、绞车机构三部分组成，位于输送机转弯部位，旨在实现物料的转向、分拣和加能，从而实现在一定范围内物料的方向转变。
它主要有固定式和活动式两种，适用于对各种物料转弯。
7挡边挡边是将物料指派到特定路段的装置，当物料沿着皮带输送机前进时，挡边将可以将它指派到不同的路段进行处理。
挡边有实心挡边和空心挡边两种，可以根据物料的性质选用合适的挡边使其运动平稳一致。
8控制机构控制机构由调速器（控制电机转速）和保护装置（防止超载和过载）组成，用于控制输送机的电机转速，以确保物料连续正常输送。
9支撑机构支撑机构主要由支撑座和调节轮组成，用于支撑输送机的传动系统，以确保物料的安全输送，调节轮在安装时，可以用螺母调整和改变物料的输送方向，达到预期的目的。
常见的输送设备概述
输送设备简介：输送设备是以连续的方式沿着一定的路线从装货点到卸货点输送散装货物和成件货物的机械设备。
它是一种摩擦驱动以连续方式运输物料的机械。
应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。
它既可以进行碎散物料的输送，也可以进行成件物品的输送。
除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。
所以输送设备广泛应用于现代化的各种工业企业中。
输送设备的种类：输送设备的种类很多，其中常用的有皮带输送机，螺旋输送机，滚筒输送机，斗式提升机，板链斗式提升机，管链输送机等。
下面由坤威机械小编为大家分别介绍一下这几种常见的输送机械设备。
1、皮带输送机皮带输送机运用输送带的连续或间歇运动来输送各种轻重不同的物品，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的件货，用途广泛。
输送带根据摩擦传动原理而运动，具有输送量大、输送距离长、输送平稳，物料与输送带没有相对运动，噪音较小，结构简单、维修方便、能量消耗少、部件标准化等优点。
皮带输送机的种类很多，比如固定式皮带输送机，移动式皮带输送机，大倾角皮带输送机，封闭式皮带输送机等。
输送带的材质有：橡胶、橡塑、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送。
采用专用的食品级输送带，可满足食品、制药、日用化工等行业的要求。
结构形式有：槽型皮带机、平形皮带机、爬坡皮带机、转弯皮带机等多种形式，输送带上还可增设提升挡板、裙边等附件，能满足各种工艺要求。
（1）驱动方式有：减速电机驱动、电动滚筒驱动。
（2）调速方式有：变频调速、无极变速（3）机架材质有：碳钢、不锈钢、铝型材。
2、螺旋输送机螺旋输送机（俗称绞龙）。
其整体结构及内部结构由头节、中间节、尾节及驱动部分构成。
螺旋输送机具有构造简单、占地少、设备容易密封、便于多点装料及多点卸料、管理和操作比较简单等优点。
皮带输送机的工作原理
皮带输送机的工作原理
皮带输送机是一种常见的物料输送设备，广泛应用于矿山、港口、建材、化工
等行业。
它通过输送带将物料从一个地方输送到另一个地方，具有输送距离远、输送量大、结构简单、维护方便等优点。
那么，皮带输送机是如何工作的呢？接下来，我们将详细介绍皮带输送机的工作原理。
首先，皮带输送机主要由输送带、输送滚筒、传动装置、张紧装置、支撑装置
等部件组成。
当皮带输送机启动时，电机通过传动装置驱动输送滚筒转动，输送带随之转动。
物料被放置在输送带上，随着输送带的运动，物料被输送到目的地。
其次，输送带的工作原理是利用摩擦力将物料输送到目的地。
输送带是由橡胶、塑料、布料等材料制成，具有一定的柔韧性和张力。
当输送带运动时，物料受到摩擦力的作用，随着输送带的运动而运动。
同时，输送带的张紧装置可以保持输送带的张紧状态，确保输送带的正常运转。
此外，输送滚筒也是皮带输送机工作的重要部件。
输送滚筒位于输送带的下方，通过传动装置转动，带动输送带一起运动。
输送滚筒的转动能够减小输送带与物料之间的摩擦阻力，提高输送效率。
最后，支撑装置是确保输送带稳定运行的关键。
支撑装置通常由托辊、托架等
部件组成，能够支撑输送带，防止其在运行过程中出现松动、跑偏等现象，保证输送带的正常运转。
综上所述，皮带输送机的工作原理是通过电机驱动传动装置，带动输送滚筒转动，进而带动输送带运动，利用摩擦力将物料输送到目的地。
同时，张紧装置、支撑装置等部件的配合，确保了输送带的正常运转。
皮带输送机具有结构简单、运输量大、运输距离远等优点，是一种高效的物料输送设备。
皮带机滚筒技术标准
皮带机滚筒技术标准皮带机滚筒是皮带输送机的重要部件，其技术标准的制定和执行对于皮带机的正常运行和安全生产具有重要意义。
本文将对皮带机滚筒技术标准进行详细介绍，以期为相关行业提供参考和指导。
一、滚筒材质及制造工艺。
滚筒的材质应选用优质碳素结构钢或合金结构钢，具有良好的机械性能和耐磨性。
制造工艺应符合国家相关标准，采用先进的热处理工艺，确保滚筒的强度和耐久性。
二、滚筒结构设计。
滚筒的设计应考虑到受力情况和使用环境，合理确定滚筒的直径、壁厚和轴承座等参数。
滚筒的端盖应采用密封结构，以防止灰尘和水分进入轴承内部，影响滚筒的使用寿命。
三、滚筒动平衡。
滚筒在运行时应保持良好的动平衡状态，以减少振动和噪音，减轻对皮带和支撑结构的影响。
滚筒的动平衡应符合国家标准要求，确保在额定转速下正常运行。
四、滚筒表面涂层。
滚筒表面应进行防腐蚀处理和润滑处理，以延长滚筒的使用寿命。
常用的涂层材料有橡胶、聚氨酯等，应根据具体使用情况进行选择。
五、滚筒安装和维护。
滚筒的安装应符合相关标准，保证与皮带的配合良好，避免出现偏移和摩擦。
在使用过程中，定期对滚筒进行检查和维护，及时发现并处理滚筒的异常现象，确保皮带机的安全稳定运行。
六、滚筒质量检测。
滚筒的质量检测应包括外观质量、尺寸偏差、动平衡、材质硬度等多个方面。
质量检测应由专业机构进行，并出具相应的检测报告，以确保滚筒的质量符合标准要求。
七、滚筒标识和包装。
滚筒应在表面清晰标识产品型号、规格、生产厂家等信息，方便用户进行识别和使用。
在包装过程中，应注意防潮防震，保证滚筒在运输过程中不受损坏。
总结，皮带机滚筒作为皮带输送机的重要部件，其技术标准的制定和执行对于保障生产安全和提高生产效率具有重要意义。
只有严格执行相关标准，选用优质滚筒产品，并进行定期维护和检测，才能确保皮带机的安全稳定运行，为生产企业创造更大的经济效益。
希望本文对皮带机滚筒技术标准的相关人员有所帮助，谢谢阅读。
皮带输送机滚筒的加工工艺
皮带输送机滚筒的加工工艺皮带输送机的工作原理为靠胶带与滚筒之间的摩擦力而运行。
由此可鉴滚筒在皮带输送机的运行中占重要作用,因此合理的滚筒加工制作工艺十分重要。
1 滚筒的分类滚筒一般分为传动滚筒和改向滚筒两种。
传动滚筒是动力传递的主要部件,有胶面和光面之分,胶面滚筒又分铸胶和包胶。
改向滚筒用于改变输送带的运行方向,或增加输送带与传动滚筒的包角。
2 胶带在滚筒处跑偏的原因(1)滚筒中心线与胶带中心线不垂直;(2)滚筒直径不均匀。
在使用过程中针对第一种跑偏原因可采取调整滚筒中心线,使滚筒中心线与输送机中心线一致来解决;针对第二种跑偏原因可经常清理滚筒上的积煤和采用合理的滚筒加工制作工艺来解决。
3滚筒的加工制作滚筒由筒皮、幅板、轴组成。
传动滚筒有胀套联结和键联结两种形式,改向滚筒采用键联结。
滚筒直径大于320mm的筒皮由不同厚度的钢板经过滚杠压力机滚成近似圆形,用焊条把钢板两头牢固的连接在一起,再用滚杠压力机滚压使筒圈成圆形,撤出筒皮上镗床刀检筒圈内径两端。
下面分胀套联结和键联结两种加工工艺。
胀套联结加工工艺为:幅板为铸件,上车床车外径、倒角,把幅板与筒皮用焊条牢固的连接在一起,做到左右对称,上镗床精车幅板达到尺寸要求,然后上车床用顶尖顶住幅板内径车筒皮到符合尺寸要求,下车床由装配工人把胀套、轴和筒体组装在一起。
键联结加工工艺为:幅板为铸件,上车床粗车后精车达到符合尺寸要求;轴、键分别加工成成品,把幅板用键安装在轴上成为一体,再把成为一体的轴和幅板与筒皮焊接在一起,做到左右对称,上车床采用一夹一顶的方式车筒皮到符合尺寸要求,滚筒加工制作完成。
通过这种加工制作工艺制作出的滚筒筒皮厚度均匀,中心定位好,左右对称,受力均匀,径向跳动小,安装时使滚筒中心线与输送机中心线保持一致,防止胶带跑偏,避免撕带现象的发生,给煤矿安全生产创造了良好的条件,经济效益和社会效益俱佳。
临沂瑞威自动化设备有限公司技术部制作。
皮带输送机的工作原理
皮带输送机的工作原理
皮带输送机是一种常见的物料输送设备，主要由传动部分、支撑部分、输送部分和辅助部分组成。
其主要工作原理如下：
1. 传动部分：皮带输送机通常由电动机、减速机、联轴器和传动滚筒等组成。
电动机通过联轴器与减速机相连，减速机再带动传动滚筒的旋转。
2. 支撑部分：输送机的支撑部分由上部支撑架和下部托辊组成。
上部支撑架安装在输送机的上方，支撑整个输送机；下部托辊支撑输送带，使其保持水平运行。
3. 输送部分：输送带是输送机最关键的部分，它由多层橡胶带或聚酯带构成。
输送带绕过传动滚筒和制动滚筒，形成一个闭合的环形运动轨道。
物料放置在输送带上，通过输送带的运动被带动向前输送。
4. 辅助部分：辅助部分包括前端导料装置、传动滚筒和制动滚筒。
前端导料装置用于引导物料顺利进入输送带，并防止物料溢出。
传动滚筒通过电动机和减速机的驱动，使输送带运动。
制动滚筒通过制动装置控制输送带的速度和停止。
在工作过程中，电动机带动减速机和传动滚筒旋转，输送带在下部托辊的支撑下形成一条连续的带状运输通道。
物料被放置在输送带上，随着输送带的运动被带动向前输送。
同时，前端导料装置引导物料进入输送带，而制动滚筒可以调节输送带的
运行速度和停止。
通过这种方式，皮带输送机实现了物料的连续输送。
皮带输送机滚筒直径计算
皮带输送机滚筒直径计算
皮带输送机是工业中常用的输送设备，而滚筒作为其重要组成部分，其直径的选择直接影响到输送机的性能和效率。
下面我们将详细讨论皮带输送机滚筒直径的计算方法。
首先，滚筒的直径决定了其与皮带之间的接触面积，进而影响皮带与滚筒之间的摩擦力。
在一定范围内，滚筒直径越大，其与皮带之间的接触面积越大，摩擦力也越大，从而能提供更大的牵引力，使皮带能够承载更多的货物。
但过大的滚筒直径会增加设备的体积和重量，增加制造成本和维护难度。
因此，合理选择滚筒直径是设计皮带输送机的重要环节。
滚筒直径的计算需要综合考虑多个因素，包括皮带的宽度、皮带的摩擦系数、所需的最大牵引力等。
通常，滚筒直径可以通过以下公式进行计算：
D = (K * Fmax * d * u) / (2 * π * f * T)
其中，D为滚筒直径，K为滚筒与皮带之间的摩擦系数，Fmax为所需的最大牵引力，d 为皮带的内周长，u为皮带的摩擦系数，T为皮带宽度。
此外，还需要考虑滚筒的转速和电机功率等因素。
在初步设计阶段，可以使用经验公式或类似设备的参数进行估算，然后根据实际应用情况进行调整。
总之，选择合适的滚筒直径对于皮带输送机的性能和效率至关重要。
通过综合考虑各种因素，并使用适当的计算方法，可以找到最佳的滚筒直径，以满足实际应用的需求。
毕业设计——皮带输送机滚筒轴加工工艺分析
毕业设计——皮带输送机滚筒轴加工工艺分析一、前言皮带输送机被广泛应用于物料的输送，其作用是将物品从一个地方运输到另一个地方。
皮带输送机的工作原理是将物品放在皮带上，然后通过滚筒轴转动，将物品运输到目的地。
因此，滚筒轴作为设备的核心部件之一，其加工工艺的合理性和精度对设备的性能和使用寿命都有着重要的影响。
本文将对皮带输送机滚筒轴的加工工艺进行分析，探讨如何在加工过程中保证滚筒轴的质量和减少不必要的浪费。
二、滚筒轴的加工工艺1.选材滚筒轴是由材料加工而成的，其材料的选取是影响滚筒轴质量的重要因素之一。
目前，最常用的材料是碳素钢，这种材料具有可焊性好、加工性能稳定等特点，可以满足一般的使用要求。
但需要注意的是，碳素钢的强度和硬度相对较低，如果要求轴的耐磨性和强度更高，可以选择合金钢等材料。
2.车削滚筒轴的加工首先是经过车削，车削之前需要进行几个准备工作：(1)定位：按照设计要求和技术要求进行定位，确定滚筒轴的尺寸和位置。
(2)夹紧：将车盘夹紧滚筒轴，保证其稳定性，避免转动时出现晃动，影响加工后的精度。
(3)切削工艺：根据滚筒轴的尺寸、形状、精度等因素选择相应的切削工艺。
具体来说，可以采用细车、精车等方法，使得滚筒轴的表面达到一定的平整度和尺寸精度。
(4)表面处理：滚筒轴的表面处理可以通过打磨等方法来完成，以保证表面粗糙度和清洁度满足设计要求。
3.热处理热处理是滚筒轴加工的重要环节，其目的是通过控制温度和时间对材料的晶体结构进行调节，从而达到改变材料性能的目的。
常见的热处理工艺包括正火、退火、淬火、回火等。
(1)正火：正火是在材料的晶体结构尚未发生变化时对其进行加热处理，以提高其硬度和强度。
(2)退火：通过加热材料至临界温度，然后慢慢冷却，使得材料的晶体结构得以重新排列，从而改变材料的硬度和强度。
(3)淬火：在退火之后，将材料迅速冷却，使得材料的组织获得较高的硬度和强度。
但同时，淬火也会导致材料的脆性和脆裂度增加，需要加以注意和防范。
皮带输送机滚筒质量检验方法
②用直探头垂直探测法。
在“▽”处探测深度略大于a，如图5所示②对粗车加工至表面糙度为6.3μm的非阶梯轴进行第一次探伤。
热处理后的成品轴进行第二次探伤，以每二次质量为准。
2、静阻力系数的检验方法我公司根据滚筒实际检验要求设计了如下试验台：图7 滚筒检验试验台方法如下：将装配好的滚筒安装在滚筒支架上，按图7所示将根两端装有盘子的细绳在滚筒中部缠绕3周，在两个盘子里预放相同质量的砝码。
然后在一个盘子里增加砝码。
直至滚筒旋转一周为止。
测出增加砝码的质量△M，按下式计算滚筒的静阻力系数f，此试验台有效节约了空间，能方便有效的进行静阻力系数的测量。
f=△M / M式中：f-静阻力系数 M-滚筒转动部分质量。
3、滚筒静平衡检验将滚筒置于刃口上，按常规方法确定补偿量。
直至使滚筒转动平衡精度等级达到GB/T9239.1-2006中G40为止。
下面对试验方法进行分析并介绍计算方法。
我公司针对此试验设计制作了静平衡装置。
如下：图8 滚筒静平衡装置试验装置放一平台上，检验前将两刃口板调平行，调整时两刃口板之间置一平尺，上置水平仪。
通过拧动上板5上的调整螺栓3，将两刃口板调平行。
两刃口板两支撑工件滚筒两端轴。
使其自由滚动。
如果滚筒偏重则滚筒发生转动。
①按照公式计算[P]=40*W/V，kgW一滚筒的总质量(不含轴承座)，kgV一皮带带速，mm/s②滚筒外表面吸附上磁铁．一块一块添加直到旋转滚筒自然停止不会回转为止。
③取下磁铁称其重量P，如果大于[P]的话，滚筒的静平衡就超差，需要配重。
如果小于[P]的话，这样就合格。
④将不合格的滚筒进行平衡施工，在滚筒直径的0.8倍的两端接盘上开孔插入圆钢，然后把圆钢焊接牢固。
圆钢重量计算如下：P1=P/0.8焊后再重复上述试验直到满足滚筒的静平衡条件。
滚筒质量直接影响输送机的使用性能，一定要严格按照加工质量要求生产和检验，把好质量关，制造出高质量的滚筒，满足皮带输送机的使用要求。
皮带输送机托辊滚筒的加工方案分析
皮带输送机托辊滚筒旳加工方案分析皮带输送机是持续输送机旳一种，持续输送机是固定式或移动式输送机中重要类型之一，其输送特点是形成装载点到装载点之间旳持续物料流，靠持续物料流旳整体运动来完毕物流从装载点到卸载点旳输送。
在工业、农业、交通等各个企业中，持续输送机是生产过程中构成有节奏旳流水作业输送线不可缺乏旳构成部分。
皮带输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。
在目前旳工农业生产过程中，皮带输送机旳用途较为广泛，托辊是皮带输送机上旳多用件和易损件。
由于一种大型旳皮带输送机上至少需要托辊上千个，使用数量很大属于多用件，由于托辊旳工作环境差，加之自身在工作时旳振动和磨损较为严重等属于易损件。
因此，托辊需要大批量生产，方能满足生产企业旳需要。
采用一般措施及工艺加工出来旳托辊，由于工艺不合理、夹具设计旳不尽合理等，导致了加工出来旳托辊质量不高、加工效率低、使用寿命短等。
1、托辊旳总体加工工艺分析为了很好旳分析出托辊旳加工方案，下面以一种托辊旳滚筒加工为例进行阐明。
滚筒两端旳轴承孔为准89mm，孔内壁旳表面粗糙度Ra=6.3μm，而圆柱度和同轴度旳规定较高。
此外壁厚为5mm，属于薄壁件，因此，在设计加工方案时应针对机床加工时采用旳措施进行全面分析，在加工时必须处理如下几种问题：①孔旳位置必须对旳。
防止孔旳轴心线与管体旳轴心线偏差过大；②保证孔旳圆柱度。
假如圆柱度超差过大，轴承装配就比较困难；③保证两端孔旳同轴度。
假如同轴度超差，装配后，托辊不能均匀转动，从而使轴承和皮带及滚筒旳使用寿命减少；④表面粗糙度必须保证，否则将影响到与轴承衬套旳配合，筒壁工作时，受力不均匀，将加紧滚筒旳损坏；⑤加工时，夹紧力要适合，方向作用点要得当，并且规定作用均匀。
否则轻易引起工件变形，这样加工旳废品率必然升高，导致成本提高，经济合用性差。
通过以上旳分析，需要我们在设计机床和夹具时，尽量满足上述几种方面旳规定。
皮带输送机工作原理
皮带输送机工作原理
皮带输送机是一种运输物料的装置，其工作原理基于皮带的连续运动。
以下是皮带输送机的工作原理的详细介绍：
1. 传动系统：皮带输送机的传动系统通常由电动机、减速器、驱动滚筒和支承滚筒组成。
电动机通过减速器将驱动力传递给驱动滚筒，使其转动。
驱动滚筒通过皮带的摩擦力将动力传递给皮带，使其开始运动。
2. 皮带：皮带是连接驱动滚筒和支承滚筒的传输介质，通常由橡胶或聚合物材料制成。
皮带的运动传递动力和运输物料。
通过拉紧装置可以确保皮带与滚筒之间的紧密接触，从而提高传输效率。
3. 物料装载与卸载：物料通常从上方装载到皮带上。
装载区域通常设有漏斗或其他导向装置，以确保物料被平均分布在整个皮带宽度上。
当物料运输到目的地时，通过调整输送机的倾角或设计卸料装置来实现物料的卸载。
4. 皮带的连续运动：驱动滚筒不断转动，将驱动力传递给皮带，使其连续运动。
物料被装载在皮带上，并随着皮带的运动从加载区域向卸载区域传输。
在运输过程中，皮带必须保持稳定，并且不会滑动或磨损。
5. 调整输送速度：通过调整电动机的转速或增减减速器的传动比，可以控制皮带的运输速度。
根据物料的不同要求和输送距离，可以灵活调节输送速度。
皮带输送机在工业生产中广泛应用，可用于输送各种物料，如矿石、煤炭、谷物、化工产品等。
其工作原理简单可靠，运输能力高，成本相对较低，对于大批量物料的运输具有重要的作用。
转弯皮带输送机滚筒输送机安全操作规定
转弯皮带输送机滚筒输送机安全操作规定
在工业生产领域中，由于物料的多样性和数量的巨大，输送机的使
用得到了广泛的应用。
其中转弯皮带输送机和滚筒输送机是最为常见
的一种类型，具有输送物料量大、输送距离长、输送效率高的优点。
然而，由于操作不当或设备维护不到位，机器使用不规范，会给人员
带来安全隐患和设备损坏，因此，制定相关安全操作规定变得至关重要。
本文将从输送机操作规定、操作前准备、操作中的注意事项和设
备维护四个方面，详细阐述转弯皮带输送机和滚筒输送机的安全操作
规定。
一、输送机操作规定
1.操作人员必须经过技术培训，熟悉设备的性能和操作要求，
并按照规定进行操作。
2.在操作前应检查设备的电气、机械和液压部位是否正常。
发现问题应及时修复。
3.在操作输送机时，禁止张贴其他物品或摆放障碍物，如有
必要，应按照相关规定设置警示标志。
4.禁止在冬季使用滑雪鞋等不符合安全标准的鞋子进行操作。
5.涉及固定工作台或附加设备一定要固定。
二、操作前准备
1.操作员在设备上工作前必须穿戴好安全防护装备，严禁穿
戴松散衣物或手表、戒指等首饰。
2.操作前必须检查输送机的状态，控制机台及调速器转速、
便于随时停机、关闭轨道界限开关、控制在设备机台上所有。
皮带输送机滚筒直径计算
皮带输送机滚筒直径计算
皮带输送机滚筒直径是指皮带输送机上用于传动和支撑输送带的圆筒状装置的直径。
它是皮带输送机的一个重要参数，直接影响到输送效率和输送能力。
为了计算皮带输送机滚筒直径，我们需要考虑以下几个因素：输送物料的性质、输送带的宽度、输送带的速度以及输送机的设计参数。
输送物料的性质是决定滚筒直径的重要因素之一。
对于重型物料，需要选择较大直径的滚筒，以保证足够的承载能力和稳定性。
而对于轻型物料，则可以选择较小直径的滚筒。
输送带的宽度也会影响滚筒直径的选择。
一般来说，输送带越宽，所需的滚筒直径也会相应增大，以确保输送带的稳定性和均匀性。
输送带的速度也是确定滚筒直径的重要因素。
输送带速度较高时，滚筒直径需要相应增大，以确保物料的平稳输送和减少滚筒的磨损。
根据输送机的设计参数，如滚筒间距、滚筒的布置方式等，可以进一步确定滚筒直径的选择范围。
计算皮带输送机滚筒直径需要综合考虑输送物料的性质、输送带的宽度、输送带的速度以及输送机的设计参数等因素。
通过合理选择滚筒直径，可以提高输送效率和输送能力，确保输送过程的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖州正洋输送机械有限公司简介
湖州正洋物流机械有限公司国内最具价值的物流系统工程设备制造商之一。
是物流综合设备集成制造商及物流技术系统服务商，企业拥有大批优秀人才，通过学习和消化国际先进技术，自主研究开发了一系列专用物流设备。
产品包括通用的各式辊道输送机、皮带输送机、网带输送机、链式输送机、链板输送机、各式专用提升设备、自动卸载设备、仓储设备、其它各类非标设备，如工作台、工具桌、物流台车等。
产品广泛用于机械、电子、轻工、邮政、食品仓储、木制加工、烟草、橡胶等行业。
公司以产品价值之推广者，现代营销之倡导者，客户价值之创造者，人才培养之孕育者的原则为服务宗旨。
直径规格：￠25 ￠38 ￠50 ￠57 ￠60 ￠76 ￠89
长度：50-2000mm
质材：碳钢不锈钢
备注：表面处理:镀锌、镀铬、包胶、包塑。
结构：采用艺高特制钢质轴承座、半精密轴承。
特点：经久耐用，转动灵活，价格低廉。
用途：适合重力式辊筒输送机，动态储存系统。
适用场所：适合工厂、仓库、物流中心的室内。
生产、销售：各式滚筒、辊道输送机、皮带输送机、网带输送机、链式输送机、链板输送机、各式专用提升设备、自动卸载设备、仓储设备、其它各类非标设备
滚筒输送机适用于各类箱、包、托盘等件货的输送，散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。
能够输送单件重量很大的物料，或承受较大的冲击载荷，滚筒线之间易于衔接过滤，可用多条滚筒线及其它输送设备或专机组成复杂的输送系统，完成多方面的工艺需要。
可采用积放滚筒实现物料的堆积输送。
滚筒输送机结构简单，可靠性高，使用维护方便。
滚筒输送机，包括无动力滚筒输送机，动力滚筒输送机，滚筒转弯输送机，伸缩输送机和电动滚筒，能满足不同客户的需求。
