实验6 静态路由与动态路由配置
实训报告路由器配置
一、实训目的通过本次实训,掌握路由器的基本配置方法,了解路由器在网络中的作用,提高网络设备的配置与管理能力。
二、实训环境1. 路由器:华为AR系列路由器一台2. 交换机:华为S系列交换机一台3. 网线:直通网线若干4. 计算机若干5. 实验室网络环境:模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置(1)连接路由器与计算机,使用Console线进入路由器配置模式。
(2)配置路由器基本参数,包括主机名、密码等。
(3)配置接口IP地址,确保路由器与交换机之间能够正常通信。
2. 路由器接口配置(1)查看路由器接口信息,了解接口状态。
(2)配置接口VLAN,实现不同VLAN之间的隔离。
(3)配置接口安全特性,如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置(1)配置静态路由,实现不同网络之间的互通。
(2)配置动态路由协议,如RIP、OSPF等,实现网络自动路由。
4. 静态路由配置(1)查看路由表,了解当前网络的路由信息。
(2)配置静态路由,实现特定网络之间的互通。
5. 动态路由配置(1)配置RIP协议,实现网络自动路由。
(2)配置OSPF协议,实现网络自动路由。
6. 路由策略配置(1)配置路由策略,实现特定数据包的转发。
(2)配置策略路由,实现不同数据包的转发。
7. NAT配置(1)配置NAT地址池,实现内部网络访问外部网络。
(2)配置NAT转换,实现内部网络访问外部网络。
8. 路由器安全配置(1)配置ACL,实现访问控制。
(2)配置IPsec VPN,实现远程访问。
(3)配置端口安全,防止未授权访问。
五、实训结果通过本次实训,成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通,满足了网络需求。
动态路由配置实验报告
动态路由配置实验报告动态路由配置实验报告一、引言在计算机网络中,路由器是实现数据包转发的重要设备。
静态路由配置是一种简单但不灵活的方式,因为它需要手动配置路由表,无法适应网络拓扑的变化。
为了解决这个问题,动态路由配置应运而生。
本实验旨在探索动态路由配置的原理和应用。
二、实验目的1. 了解动态路由配置的基本原理;2. 熟悉动态路由协议的配置和使用;3. 掌握动态路由配置的优缺点及适用场景。
三、实验环境本实验使用了三台虚拟机,分别搭建了一个简单的局域网。
其中一台虚拟机作为路由器,另外两台虚拟机作为客户端。
四、实验步骤1. 配置路由器在路由器上安装并配置动态路由协议,如OSPF或RIP。
通过协议学习和交换,路由器可以自动更新路由表,实现动态路由配置。
2. 配置客户端在每个客户端上配置默认网关为路由器的IP地址。
这样,客户端就可以通过路由器转发数据包。
3. 测试连通性在客户端之间进行ping测试,验证动态路由配置是否成功。
如果ping命令能够正常执行,说明路由器已经成功转发数据包。
五、实验结果通过实验,我们成功实现了动态路由配置。
路由器能够根据网络拓扑的变化自动更新路由表,保证数据包能够正确传递。
客户端之间的连通性也得到了验证。
六、实验总结动态路由配置是一种灵活且自动化的路由管理方式。
相比静态路由配置,它能够更好地应对网络拓扑的变化。
动态路由配置通过学习和交换路由信息,实现了路由表的自动更新,从而提高了网络的可靠性和可扩展性。
然而,动态路由配置也存在一些缺点。
首先,它需要消耗额外的计算和带宽资源,因为路由器需要不断交换路由信息。
其次,动态路由协议的配置和调试相对复杂,需要一定的技术知识和经验。
在实际应用中,我们可以根据网络规模和需求选择合适的路由协议。
对于小型网络,静态路由配置可能更加简单有效。
而对于大型复杂网络,动态路由配置能够更好地应对网络变化和故障。
综上所述,动态路由配置是网络管理中重要的一环。
通过本次实验,我们深入了解了动态路由配置的原理和应用,并掌握了相关的配置技巧。
实验6-1 静态路由配置
计算机网络实验报告实验组号:课程:班级:实验名称:实验六路由器静态路由的配置姓名__________ 实验日期:学号_____________ 实验报告日期:同组人姓名_________________ 报告退发: ( 订正、重做 )同组人学号_ _______________________ 教师审批签字:通过不通过实验六路由器静态路由的配置一、实验名称:路由器的静态路由二、实验目的:掌握路由器的静态路由的基本配置方法。
背景描述:设校园网通过1台路由器连接到校园外的另一台路由器上,现要在路由器上做适当的配置,实现校园网内部主机与校园网外部主机的相互通讯。
三、实验设备:每一实验小组提供如下实验设备1、实验台设备:计算机两台PC1和PC2(或者PC4和PC5)2、实验机柜设备:R1762路由器两台计算机两台3、实验工具及附件:网线测试仪一台跳线若干四、实验内容及技术原理:路由器属于网络层设备,能够根据IP包头的信息,选择一条最佳路径,将数据包转发出去,实现不同网段的主机之间的互相访问。
路由器是根据路由表进行选路和转发的。
而路由表里就是由一条条的路由信息组成,路由表的产生方式一般有3种:直连路由:给路由器接口配置一个地址,路由器自动产生本接口IP所在网段的路由信息。
静态路由:在拓扑结构简单的网络中,管理员通过手工的方式配置本路由器未知网段的路由信息,从而实现不同网络段之间的连接。
动态路由:路由器通过路由协议学习自动产生的路由信息。
(注:本次实验不涉及)五、实验注意事项及要求:1、实验中严禁在设备端口上随意插拔线缆,如果确实需要应向老师说明征求许可。
2、以电子文档形式提交实验报告。
3、本次实验结果保留:是√否4、将路由器的配置文档、验证计算机的TCP/IP配置信息保存。
5、将路由器的配置信息以图片的形式保存到实验报告中。
6、切记不要关闭独立网卡,不要修改独立网卡上的IP地址。
7、注意区分实验设备,留意指导文档中实验设备的名称,不要用错配置参数。
网络实验6路由器OSPF动态路由配置,路由器综合路由配置
《网络原理与技术实验》实验报告实验名称:路由器OSPF动态路由配置,路由器综合路由配置评分:________班级:学号:姓名:实验目的:●掌握OSPF协议的配置方法:●掌握查看通过动态路由协议OSPF学习产生的路由;●熟悉广域网线缆的链接方式;实验原理:OSPF开放式最短路径优先协议,是目前网路中应用最广泛的路由协议之一。
属于内部网管路由协议,能够适应各种规模的网络环境,是典型的链路状态协议。
OSPF 路由协议通过向全网扩散本设备的链路状态信息,使网络中每台设备最终同步一个具有全网链路状态的数据库,然后路由器采用OSPF算法,以自己为根,计算到达其他网络的最短路径,最终形成全网路由信息。
实验拓扑图:实验步骤:新建packet tracer拓扑图(1)在本实验中的三层交换机上划分VLAN10和VLAN20,其中VLAN10用于连接校园网主机,VLAN20用于连接R1。
(2)路由器之间通过V35电缆通过串口连接,DCE端连接在R1上,配置其时钟频率64000。
(3)主机和交换机通过直连线,主机与路由器通过交叉线连接。
(4)在S3560上配置OSPF路由协议。
(5)在路由器R1、R2上配置OSPF路由协议。
(6)将PC1、PC2主机默认网关设置为与直连网路设备接口IP地址。
(7)验证PC1、PC2主机之间可以互相同信;PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1S3560enconf thostname S3569vlan 10exitvlan 20interface fa 0/10switchport access vlan 10exitint fa 0/20switchport access vlan 20exitinterface vlan 10ip address 192.168.1.1 255.255.255.0 no shutdownexitinterface vlan 20ip address 192.168.3.1 255.255.255.0 no shutdownendshow ip route //空的conf tip routingrouter ospf 1network 192.168.1.0 0.0.0.255 area 0 network 192.168.3.0 0.0.0.255 area 0 endshow ip route实验程序执行结果:实验二实验目标:掌握综合路由器的配置方法;掌握查看通过路由重分布学习产生的路由;熟悉广域网线缆的链接方式;技术原理:为了支持本设备能够运行多个路由协议进程,系统软件提供了路由信息从一个路由进程重分布到另一个路由进程的功能。
如何设置路由器的静态路由和动态路由协议
如何设置路由器的静态路由和动态路由协议路由器是网络中的关键设备,它根据网络中的各种路由协议来寻找最佳路径,并将数据包转发到目标设备。
为了确保网络的正常运行和高效性能,我们常常需要设置静态路由和动态路由协议。
本文将介绍如何设置路由器的静态路由和动态路由协议。
一、静态路由的设置静态路由是由网络管理员手动配置的路由,它需要提前定义网络的路径和目标。
以下是设置静态路由的步骤:1. 登录路由器的管理界面。
通常在浏览器中输入默认的IP地址,如192.168.1.1,然后输入用户名和密码进行登录。
2. 找到路由器的路由设置页面。
不同型号和品牌的路由器界面可能有所不同,但通常可以在设置菜单或网络配置中找到路由设置选项。
3. 在路由设置页面中,选择“静态路由”选项。
一些路由器品牌可能使用其他术语,如“静态路由表”或“路由规则”。
4. 点击“添加”或“新增”按钮,进入静态路由配置页面。
在该页面中,您需要填写以下信息:- 目标网络:要设置路由的目标网络地址,通常以CIDR表示法表示,如192.168.2.0/24。
- 子网掩码:目标网络的子网掩码,指定了网络地址和主机地址的边界。
- 下一跃点:数据包从当前路由器转发到下一个路由器的IP地址。
5. 确认并保存静态路由配置。
根据不同的路由器,可能需要点击“确认”、“应用”或“保存”按钮来使配置生效。
二、动态路由协议的设置动态路由协议是路由器之间自动交换路由信息的一种机制,可以动态地更新路由表。
以下是设置动态路由协议的基本步骤:1. 登录路由器的管理界面,与静态路由相同。
2. 找到路由器的路由设置页面,与静态路由相同。
3. 在路由设置页面中,选择“动态路由协议”选项。
一些常见的动态路由协议包括RIP、OSPF和BGP。
4. 在动态路由协议设置页面中,启用所需的协议。
通常提供一个开关或复选框来启用/禁用协议。
5. 配置动态路由协议的参数。
根据不同的协议,可能需要配置路由器的自治系统号、网络地址、邻居路由器等参数。
静态与动态路由

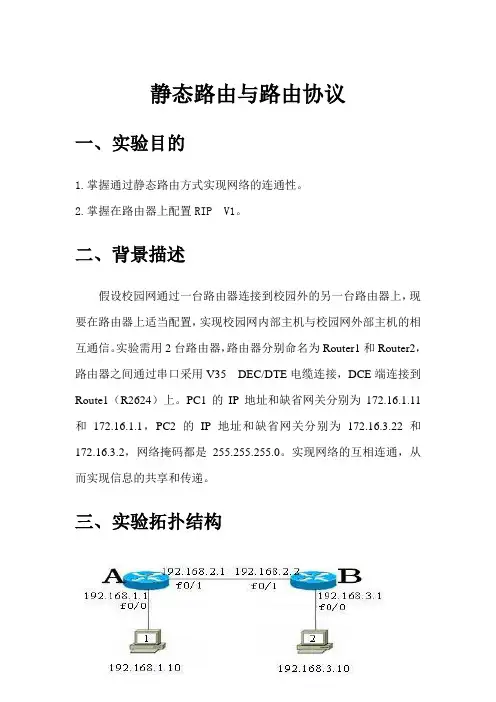

静态路由与路由协议一、实验目的1.掌握通过静态路由方式实现网络的连通性。
2.掌握在路由器上配置RIP V1。
二、背景描述假设校园网通过一台路由器连接到校园外的另一台路由器上,现要在路由器上适当配置,实现校园网内部主机与校园网外部主机的相互通信。
实验需用2台路由器,路由器分别命名为Router1和Router2,路由器之间通过串口采用V35 DEC/DTE电缆连接,DCE端连接到Route1(R2624)上。
PC1的IP地址和缺省网关分别为172.16.1.11和172.16.1.1,PC2的IP地址和缺省网关分别为172.16.3.22和172.16.3.2,网络掩码都是255.255.255.0。
实现网络的互相连通,从而实现信息的共享和传递。
三、实验拓扑结构四、实验步骤步骤1.在路由器Router1上配置接口的IP地址inter f 0 !进入接口F0的配置模式ip address 172.16.1.1 255.255.255.0!配置路由器接口F0的IP地址no shutdown !开启路由器fastethernet 0 接口inter f 1 !进入接口F1的配置模式ip address 172.16.2.1 255.255.255.0!配置路由器接口F1的IP地址no shutdown !开启路由器fastethernet0 接口ip inter brief 验证路由器接口的相应配置结果如下图所示:步骤2.在路由器Router1上配置静态路由ip route 172.16.3.0 255.255.255.0 172.16.2.2 show ip route 验证Router1上的静态路由配置结果如下图所示:步骤3.在路由器Router2上配置接口IP地址inter f 0 !进入接口F0的配置模式ip address 172.16.3.2 255.255.255.0!配置路由器接口F0的IP地址no shutdown !开启路由器fastethernet0 接口ip address 172.16.2.2 255.255.255.0!配置路由器接口F1的Ip地址no shutdown !开启路由器fastethernet0接口show ip inter brief 验证路由器接口的配置结果如下图所示:步骤4.在路由器Router2上配置静态路由ip route 172.16.1.0 255.255.255.0 172.16.2.1show ip route 验证Router2上的静态路由的配置步骤5.验证网络的互连互通性。
静态路由及动态路由配置
实验三:静态路由及动态路由配置实验目的:掌握路由器静态路由的配置;掌握路由器常用动态路由的配置;实验器材:Cisco 2621XM、Packet Tracer5.0等实验内容:1、静态路由静态路由是由管理员手工输入的一种路由,由管理员为路由器指定数据报的转发。
2、动态路由动态路由是路由器相互交换路由信息,并更新路由表。
网络上有拓扑变化时,路由器自主更新路由表。
常见的动态路由有距离矢量路由协议和链路状态路由协议,其中比较有代表性的是RIP协议和OSPF协议。
前者是一种距离矢量路由协议,以经过路由器的个数(即跳数)作为唯一的路由好坏的度量标准。
后者是一种距离矢量的路由协议,综合带宽、负载、可靠性等多种因素。
3、综合实验参考下面的拓扑图,分别使用静态路由与动态路由两种实现源与目标主机之间通信。
4、各路由器静态路由配置命令(pc配置省略)路由器R1配置:Router#config tRouter(config)#hostname R1 //设置主机名R1(config)#inter s0 //进入端口配置子模式R1(config-if)#no ip addR1(config-if)#ip add 11.0.0.2 255.0.0.0R1(config-if)#no shutdownR1(config-if)#inter e0R1(config-if)#no ip addR1(config-if)#ip add 192.168.4.254 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#ip route 10.0.0.0 255.0.0.0 11.0.0.1 //设置到达网络10.0.0.0的路由R1(config)#ip route 12.0.0.0 255.0.0.0 11.0.0.1 //设置到达网络12.0.0.0的路由R1(config)#ip route 172.16.0.0 255.255.0.0 11.0.0.1 //设置到达网络172.0.0.0的路由R1(config)#exitR1#show ip route //查看路由表,观察静态路由------输出省略--------R1#copy running-config startup-config //保存设置------输出省略--------路由器R2配置:Router#config tRouter(config)#hostname R2R2(config)#inter s0R2(config-if)#no ip addR2(config-if)#ip add 12.0.0.1 255.0.0.0R2(config-if)#clock rate 64000 //DCE端需配置时钟,时钟大小据线缆实际R2(config-if)#no shutdownR2(config-if)#inter s1R2(config-if)#no ip addR2(config-if)#ip add 10.0.0.1 255.0.0.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#inter s2R2(config-if)#no ip addR2(config-if)#ip add 11.0.0.1 255.0.0.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#exitR2(config)#ip route 192.168.4.0 255.255.255.0 11.0.0.2 R2(config)#ip route 172.16.0.0 255.255.0.0 12.0.0.2R2(config)#exitR2#show ip route------输出省略--------R2#copy running-config startup-config------输出省略--------路由器R3配置:Router#config tRouter(config)#hostname R3R3(config)#inter s0R3(config-if)#no ip addR3(config-if)#ip add 12.0.0.2 255.0.0.0R3 (config-if)#no shutdownR3(config-if)#inter e0R3(config-if)#no ip addR3(config-if)#ip add 192.168.4.254 255.255.255.0R3(config-if)#no shutdownR3(config-if)#exitR3(config)#ip route 10.0.0.0 255.0.0.0 12.0.0.1R3(config)#ip route 11.0.0.0 255.0.0.0 12.0.0.1R3(config)#ip route 192.168.4.0 255.255.255.0 12.0.0.1R3(config)#exitR3#show ip route------输出省略--------R1#copy running-config startup-config------输出省略--------5、动态路由配置—RIP协议配置路由器R1配置:Router#config tRouter(config)#hostname R1 //设置主机名R1(config)#inter s0 //进入端口配置子模式R1(config-if)#no ip addR1(config-if)#ip add 11.0.0.2 255.0.0.0R1(config-if)#no shutdownR1(config-if)#inter e0R1(config-if)#no ip addR1(config-if)#ip add 192.168.4.254 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router rip //宣告使用rip协议R1(config-router)#network 10.0.0.0 //宣告直连网络10.0.0.0R1(config-router)#network 192.168.4.0 //宣告直连网络192.168.4.0 R1(config-router)#exitR1(config)#exitR1#show ip route //查看路由表,观察动态路由------输出省略--------R1#show ip protocol //查看所配置的协议------输出省略--------R1#copy running-config startup-config //保存设置------输出省略--------路由器R2配置:Router#config tRouter(config)#hostname R2R2(config)#inter s0R2(config-if)#no ip addR2(config-if)#ip add 12.0.0.1 255.0.0.0R2(config-if)#clock rate 64000 //DCE端需配置时钟,时钟大小据线缆实际R2(config-if)#no shutdownR2(config-if)#inter s1R2(config-if)#no ip addR2(config-if)#ip add 10.0.0.1 255.0.0.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#inter s2R2(config-if)#no ip addR2(config-if)#ip add 11.0.0.1 255.0.0.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router rip //宣告使用rip协议R2(config-router)#network 10.0.0.0 //宣告直连网络10.0.0.0 R2(config-router)#network 11.0.0.0 //宣告直连网络11.0.0.0 R2(config-router)#network 12.0.0.0 //宣告直连网络12.0.0.0 R2(config-router)#exitR2(config)#exitR2#show ip route------输出省略--------R1#show ip protocol //查看所配置的协议------输出省略--------R2#copy running-config startup-config------输出省略--------路由器R3配置:Router#config tRouter(config)#hostname R3R3(config)#inter s0R3(config-if)#no ip addR3(config-if)#ip add 12.0.0.2 255.0.0.0R3 (config-if)#no shutdownR3(config-if)#inter e0R3(config-if)#no ip addR3(config-if)#ip add 172.16.0.254 255.255.0.0R3(config-if)#no shutdownR3(config-if)#exitR1(config)#router rip //宣告使用rip协议R1(config-router)#network 12.0.0.0 //宣告直连网络12.0.0.0 R1(config-router)#network 172.16.0.0 //宣告直连网络172.16.0.0 R1(config-router)#exitR3(config)#exitR3#show ip route------输出省略--------R1#copy running-config startup-config------输出省略--------6、学生思考如何使用OSPF协议实验总结:通过本次实验,使学生了解静态路由与动态路由的配置过程,达到了教学目的。
动态路由的配置实验报告
动态路由的配置实验报告动态路由的配置实验报告引言:随着网络的快速发展,网络设备的数量和规模也在不断增加。
对于大型网络而言,静态路由已经无法满足其复杂的网络拓扑结构和高效的数据传输需求。
因此,动态路由的配置成为了网络管理中的重要环节。
本文将介绍动态路由的配置实验过程以及实验结果。
一、实验背景在网络中,路由器是实现数据包转发的重要设备。
静态路由是通过手动配置路由表来实现数据包的转发,而动态路由则是通过路由协议自动学习和更新路由表。
动态路由的配置可以大大减轻网络管理员的工作量,提高网络的可扩展性和灵活性。
二、实验目的本次实验的目的是通过配置动态路由协议,实现网络设备之间的自动学习和更新路由表,从而实现数据包的快速转发和高效传输。
三、实验环境本次实验使用了GNS3网络模拟器搭建实验环境。
实验中使用的设备包括路由器R1、R2和R3,它们之间通过以太网连接。
实验中采用的动态路由协议是开放最短路径优先(OSPF)协议。
四、实验步骤1. 配置设备IP地址:首先,为每个设备配置IP地址,确保它们可以相互通信。
2. 配置OSPF协议:在每个路由器上启动OSPF进程,并配置相应的区域。
3. 配置网络接口:将每个设备的接口与OSPF进程绑定,并设置相应的开销值。
4. 验证路由信息:通过查看路由表和邻居关系表,验证OSPF协议是否正常工作。
五、实验结果经过以上步骤的配置,我们成功实现了动态路由的配置。
通过查看路由表,可以看到每个路由器已经学习到了相应的网络信息,并且能够选择最短路径进行数据包的转发。
同时,通过查看邻居关系表,可以确认路由器之间已经建立了相互的邻居关系。
六、实验总结通过本次实验,我们深入了解了动态路由的配置过程,并成功实现了网络设备之间的自动学习和更新路由表。
动态路由的配置可以大大简化网络管理的工作,提高网络的可扩展性和灵活性。
同时,我们也了解到动态路由协议的选择和配置对网络性能和稳定性有着重要影响,需要根据实际需求进行合理选择和配置。
计算机网络实验六RIP路由协议配置
太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师实验名称 同组人 专业班级 学号 姓名 成绩 一、实验目的 计算机通信网络实验指导书 掌握RIP 动态路由协议的配置、诊断方法; 二、实验任务 1、配置RIP 动态路由协议,使得3 台Cisco 路由器模拟远程网络互联; 2、对运行中的RIP 动态路由协议进行诊断; 三、实验设备 Cisco 路由器3 台,带有网卡的工作站PC2 台,控制台电缆一条,交叉线、V35 线若干; 四、实验环境 五、实验步骤 1、运行Cisco Packet Tracer 软件,在逻辑工作区放入3 台路由器、……………………………………装………………………………………订…………………………………………线………………………………………两台工作站PC,分别点击各路由器,打开其配置窗口,关闭电源,分别加入一个2 口同异步串口网络模块WIC-2T,重新打开电源;然后,用交叉线Copper Cross-Over按图6-1其中静态路由区域所示分别连接路由器和各工作站PC,用DTE 或DCE 串口线缆连接各路由器router0 router1,注意按图中所示接口连接S0/0 为DCE,S0/1 为DTE;2、分别点击工作站PC1、PC3,进入其配置窗口,选择桌面Desktop项,选择运行IP 设置IP Configuration,设置IP 地址、子网掩码和网关分别为PC1:/24 gw: PC3:/24 gw: 3、点击路由器R1,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下:点击路由器R2,进入其配置窗口,点击命令行窗口CLI项,输入命令对路由器配置如下:同理对R3 进行相应的配置:4、测试工作站PC 间的连通性;从PC1 到PC3:PC>ping 不通5、设置RIP 动态路由接前述实验,继续对路由器R1 配置如下:同理,在路由器R2、R3 上做相应的配置:6、在路由器R1 上输入show ip route 命令观察路由信息,可以看到增加的RIP 路由信息;同理,在路由器R2、R3 上输入show ip route 命令观察路由信息; 从PC1 到PC3:PC>ping 通,六、实验体会在实验中,我们掌握RIP动态路由协议的配置、诊断方法;对运行中的RIP动态路由协议进行诊断,在对设备路由器的连接时,先将路由器的电源开关关闭,加入2个WIC-2T,再关上电源,路由器之间进行连接应注意端口的;从实验中,对RIP配置的了解有一定的认识与理解,使自己在计算机领域的知识又有了一定的提高;。
实验六 RIP动态路由信息协议配置
实验六RIP动态路由信息协议配置1.实验目的●理解通过传播、分析、挑选路由, 来实现路由发现、路由选择、路由切换等功能;●掌握RIP——路由信息协议配置方法;2。
实验前的准备●Internet上现在大量运行的路由协议有RIP、OSPF和BGP。
RIP、OSPF是内部网关协议,适用于单个ISP的统一路由协议的运行,由一个ISP运营的网络称为一个自治系统(AS)。
BGP是自治系统间的路由协议,是一种外部网关协议。
RIP是推出时间最长的路由协议,也是最简单的路由协议。
它是“路由信息协议”的缩写,主要传递路由信息(路由表)来广播路由:每隔30秒,广播一次路由表,维护相邻路由器的关系,同时根据收到的路由表计算自己的路由表。
RIP运行简单,适用于小型网络,Internet上还在部分使用着RIP。
OSPF协议是“开放式最短路优先”的缩写。
“开放”是针对当时某些厂家的“私有”路由协议而言,而正是为协议开放性,才造成OSPF今天强大的生命力和广泛的用途。
它通过传递链路状态(连接信息)来得到同网络信息,维护一张网络有向拓朴图,利用最小生成树算法(SPF算法)得到路由表。
OSPF是一种相对复杂的路由协议。
总的来说,OSPF、RIP都是自治系统内部的路由协议,适用于单一的ISP(自治系统)使用。
一般说来,整个Internet并不适合跑路由协议,因为各ISP有自己的利益,不愿意提供自身网络详细的路由信息。
为了保证各ISP利益,标准化组织制定了ISP间的路由协议BGP。
BGP是“边界网关协议”的缩写,处理各ISP之间的路由传递。
其特点是有丰富的路由策略,这是RIP、OSPF等协议无法做到的,因为它们需要全局的信息计算路由表。
BGP 通过ISP边界的路由器加上一定的策略,选择过滤路由,把RIP、OSPF、BGP等的路由发送对方。
全局范围的、广泛的Internet是BGP处理多个ISP间的路由的实例。
BGP的出现,引起了Internet的重大变革,它把多个ISP有机的连接起来,真正成为全球范围内的网络。
《计算机网络》静态、动态路由实验报告
静态、动态路由实验报告实验过程和步骤:1、本次实验所用的拓扑图IP地址分配情况如下:Router A:FastEthernet 0 192.168.1.1/24FastEthernet 1 192.168.2.1/24FastEthernet 2 192.168.3.1/24Router B:FastEthernet 0 192.168.5.1/24FastEthernet 1 192.168.4.1/24FastEthernet 2 192.168.3.2/24PC1:192.168.1.2/24 网关192.168.1.1PC2:192.168.2.2/24 网关192.168.2.1PC3:192.168.3.2/24 网关192.168.3.1PC4:192.168.4.2/24 网关192.168.4.12、搭建本地配置控制台配线架上路由器接口连接情况1 FastEthernet02 FastEthernet 13 FastEthernet 24 FastEthernet 35 AUX6 Console(1)用配置线将PC机的COM端口与配线架6接口相连。
(2)在PC机上使用超级终端对路由器进行连接,超级终端的连接端口选COM1。
COM1的属性为:每秒位数9600,数据位8,奇偶校验无,停止位1,数据流控制硬件。
3、连接设备。
按拓扑图所示,用直通或交叉双绞线将PC机跟路由器各端口连接。
路由器之间,用交叉线连接。
并设置好每台PC机的IP地址,网关。
4、配置路由器接口IP(1)在路由器Router A上的操作:Ra#conf tEnter configuration commands, one per line. End with CNTL/Z.Ra(config)#host RARA(config)#int fa 0RA(config-if)#ip add 192.168.1.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 1RA(config-if)#ip add 192.168.2.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 2RA(config-if)#ip add 192.168.3.1 255.255.255.0RA(config-if)#no shut至此,Router A的接口IP配置完成。
动态路由配置实验报告
实验名称:动态路由的配置姓名:专业:班级:学号:指导教师:实验日期:【实验目的】1.学会用配置静态路由;2.学会用RIP协议配置动态路由。
【实验原理】动态路由是网络中的路由器之间相互通信,传递路由信息,利用收到的路由信息更新路由器表的过程。
它能实时地适应网络结构的变化。
如果路由更新信息表明发生了网络变化,路由选择软件就会重新计算路由,并发出新的路由更新信息。
这些信息通过各个网络,引起各路由器重新启动其路由算法,并更新各自的路由表以动态地反映网络拓扑变化。
动态路由适用于网络规模大、网络拓扑复杂的网络。
RIP采用距离向量算法,即路由器根据距离选择路由,所以也称为距离向量协议。
路由器收集所有可到达目的地的不同路径,并且保存有关到达每个目的地的最少站点数的路径信息,除到达目的地的最佳路径外,任何其它信息均予以丢弃。
同时路由器也把所收集的路由信息用RIP协议通知相邻的其它路由器。
这样,正确的路由信息逐渐扩散到了全网。
【实验步骤】1. 在Packet Tracer软件环境当中搭建实验环境,并画出如下拓扑图,共使用4台路由器,5台PC机,1台交换机,其中两个路由器之间用交叉线连接,交换机与其他设备都用直通线连接。
图一网络拓扑图2. 按照事先想好的如上图中标示的地址在计算机中设置好IP地址,子网掩码,默认网关。
如设置PC1的相关截图如下:图二 PC1的IP地址图三 PC1的网关3.利用ping命令测试同一网段的两台PC机之间的连通性,若出现Reply from语句则表示两台PC机之间相互连通了,若出现Request timed out则表示还没有连通,如下图所示是测试同一网段的PC0和PC4之间的连通性,出现Reply from语句,表示两台计算机之间连通了。
图四用ping命令测试连通性4.在路由器中分别添加与之相连的网段的网络号,相关截图如下:图五路由器设置5.利用ping命令测试不同网段的PC机(PC1和PC3)之间的连通性,测试结果如下,结果表明连通了。
计算机网络路由器配置实验
计算机网络路由器配置实验计算机网络路由器配置实验一、实验目的本实验旨在学习和掌握计算机网络中路由器的基本配置及相关操作。
二、实验器材⒈路由器设备。
⒉电源线。
⒊以太网线。
⒋计算机。
三、实验内容⒈路由器基本设置⑴认识路由器面板及其各个接口。
⑵将路由器与计算机通过以太网线连接。
⑶打开计算机终端进行路由器登录。
⑷配置路由器的基本参数,如IP地质、子网掩码、默认网关等。
⒉路由器静态路由配置⑴理解静态路由的工作原理。
⑵在路由器上配置静态路由表。
⑶测试静态路由的可达性。
⒊路由器动态路由配置⑴理解动态路由的工作原理。
⑵在路由器上启用动态路由。
⑶配置路由器与邻居路由器之间的邻居关系。
⑷测试动态路由的可达性。
⒋路由器网络地质转换配置⑴理解网络地质转换(NAT)的概念。
⑵在路由器上配置NAT。
⑶配置NAT的转换规则。
⑷测试NAT的转换效果。
四、实验步骤⒈首先,将路由器设备插上电源线,并连接计算机和路由器设备的以太网口,确保连接稳定。
⒉打开计算机终端,通过SSH或Telnet等方式登录路由器设备。
⒊配置路由器的基本参数,如IP地质、子网掩码、默认网关等。
这些参数可以根据实验需求和网络拓扑进行相应的设置。
⒋配置静态路由表,添加相关的路由条目,指定下一跳的地质和出接口。
⒌测试静态路由的可达性,通过ping命令或traceroute命令测试是否可以到达目标网络。
⒍启用动态路由协议,如OSPF或BGP等。
⒎配置路由器与邻居路由器之间的邻居关系,以建立动态路由的邻居关系。
⒏测试动态路由的可达性,通过ping命令或traceroute命令测试动态路由的转发情况。
⒐配置NAT,设置内外网地质的转换规则,并启用NAT功能。
⒑测试NAT的转换效果,通过内网设备访问外部网络,验证NAT的转换是否正确。
五、实验结果根据实验步骤的操作,测试并记录实验的结果。
包括路由器配置、静态路由、动态路由和NAT等方面的结果。
附件:附上实验相关的配置文件、命令输出结果和截图等。
静态和动态路由配置
混合路由配置示例
配置目的
结合静态和动态路由的优点,提高网络的灵活性和可靠性。
配置命令
同时配置静态和动态路由,根据实际需求调整各自的比例和优先级 。
配置步骤
分别配置静态和动态路由,确保两者之间的兼容性和优先级设置合 理,以满足实际业务需求。
THANKS
感谢观看
动态路由
适用于大型或复杂的网络环境,能够自动适应网络规模和结 构的变化。
路由协议的安全性
静态路由
安全性较高,因为不需要使用动态路由协议,减少了潜在的安全风险。
动态路由
安全性相对较低,因为需要使用动态路由协议,可能存在安全漏洞和攻击风险。
04
CATALOGUE
实际应用中的选择
根据网络规模和需求选择
负载均衡
动态路由可以实现负载均衡,提高网 络性能。
动态路由的优缺点
• 安全性:通过加密和认证等机制,提高网络安全 性。
动态路由的优缺点
配置复杂
相对于静态路由,动态路由的配置较为复杂 。
对路由器资源要求较高
动态路由需要路由器进行较多的计算和交换 信息,对路由器资源要求较高。
可能存在路由环路问题
如果没有正确配置动态路由,可能会导致路 由环路问题。
静态和动态路由配 置
目录
• 静态路由配置 • 动态路由配置 • 静态和动态路由的比较 • 实际应用中的选择 • 配置示例
01
CATALOGUE
静态路由配置
静态路由的基本概念
静态路由是指手动配置的路由信息,不随网络拓 扑结构的变化而变化。
静态路由适用于网络结构相对固定、路由需求较 少的情况。
静态路由的优点在于简单、可靠,不需要额外的 路由协议开销。
路由器基本配置实验报告
路由器基本配置实验报告路由器基本配置实验报告一:实验目的本实验旨在掌握路由器基本配置的操作步骤,包括IP地址配置、路由协议配置等内容。
二:实验环境1. 实验设备:一台路由器2. 实验软件:路由器配置工具三:实验步骤1. 网络拓扑设计在实验室环境中,设置一个简单的拓扑结构,包括一个局域网和一个广域网。
局域网内有两台主机,广域网通过路由器与局域网连接。
2. 路由器基本设置1) 连接路由器将计算机与路由器通过网线连接,并确认连接正常。
2) 登录路由器打开配置工具,输入路由器的IP地址,并输入管理员账号密码登录路由器的管理界面。
3) 修改管理员密码在路由器管理界面中,找到系统设置选项,修改管理员密码以保证安全性。
4) 配置设备名称在路由器管理界面中,找到设备名称设置选项,将设备名称修改为用户定义的名称。
5) 配置IP地址在路由器管理界面中,找到接口配置选项,为路由器的各个接口配置合适的IP地址。
6) 保存配置在路由器管理界面中,找到配置保存选项,保存已经修改的配置。
3. 路由协议配置1) 静态路由配置在路由器管理界面中,找到静态路由设置选项,为路由器配置静态路由项,使得路由器能够正确地转发数据包。
2) 动态路由配置在路由器管理界面中,找到动态路由设置选项,选择适合的路由协议并进行配置,实现路由器的动态路由功能。
四:实验结果经过以上步骤的操作,成功完成了路由器基本配置。
通过测试,发现路由器能够正确地转发数据包,并且实现了动态路由功能。
五:本文档涉及附件本文档没有涉及附件。
六:法律名词及注释1. IP地址:Internet Protocol Address的缩写,指互联网协议地址。
每台连接到互联网的设备都需要拥有唯一的IP地址,用于标识设备在网络中的位置。
2. 静态路由:由网络管理员手动配置的路由,其中每条路由包含目标网络和下一跳路由器的信息。
3. 动态路由:由路由器通过某种路由协议自动学习和更新的路由信息,能够根据网络拓扑的变化进行自适应调整。
静态路由与动态路由
静态路由与动态路由(一)静态路由1. 静态路由简介静态路由(Static Routing )是一种特殊的路由,由网络管理员采用手工方法在路由器中配置而成。
静态路由优点:●手工配置,可以精确控制路由选择,改进网络的性能。
●不需要动态路由协议参与,这将会减少路由器的开销,为重要的应用保证带宽。
2. 静态路由的配置在路由器上增加静态路由命令为IP ROUTE。
下面,我们将介绍如何用IP ROUTE命令来添加路由,以及IP ROUTE的各项参数。
[Quidway] ip route-static ip-address{ mask| masklen} { interface-type interfacce-name | nexthop-address } [ preference value ] [ reject | blackhole ]如果在配置过程需要删除一条静态路由,可以在系统视图直接使用undo ip route-static 命令,完整语法格式如下:[Quidway] undo ip route-static {all | ip-address { mask |masklen }[ interface-type interfacce-name | nexthop-address ][ preference value ] }3. 缺省路由缺省路由是一种特殊的路由。
当数据在查找路由表时,没有找到和目标相匹配的路由表项时,为数据指定的路由。
考虑某公司使用一台路由器连接到互连网情况。
路由器有一端连接公司内部,另一端和互连网络连接。
由于路由表不可能描述互连网上的所有网络的路由,因此这种情形将是使用缺省路由的最好情形。
路由器收到数据包以后,如果在路由表中无法找到与目的地址相匹配的路由表项,则数据包将通过缺省路由从接口发出。
缺省路由可以减少路由器中的路由记录的数目,降低路由器配置的复杂程度,放宽对路由器性能的要求。
静态路由与动态路由的配置
静态路由与动态路由的配置第 6 章路由协议6.1 路由表6.1.1 路由表简介路由器就是在互联网中的中转站,网络中的数据包通过路由器转发到目的网络。
在路由器的内部都有一个路由表(Routing Table),路由表是路由器中路由条目项的集合,这个路由表中包含有路由器掌握的目的网络地址以及通过此路由器可以到达这些网络的最佳路径,如某个接口或下一跳的地址,正是由于路由表的存在,路由可以依据它进行转发。
当路由器在某个接口中收到一个IP 数据包时,路由器通过匹配操作查看数据包中的目的网络地址,如果发现数据包的目的的地址不是这个接口所在的网络中,路由器查看自己的路由表,找到数据包的网络所对应的接口,并从相应的接口转发出去。
上述只是路由过程的简单描述,但却是路由的最基本原理,关于 IP 路由过程参阅本教材 5.1.4。
打个比方,路由表就像我们平时使用的地图一样,标识着各种路线,路由表中保存着子网的标志信息、网上路由器的个数和下一个路由器的名字等内容。
路由表可以是由网络管理员固定设置好的,也可以由路由器系统自动动态调整和修改。
6.1.2 路由表结构在学习路由相关协议和配置之前,先需要理解路由表的结构。
每台运行 TCP/IP 协议的路由器都是根据 IP 路由表的决定作出数据包转发的。
下图 6.1 是路由器 RA 的最基本路由信息和路由器RA 连接的网络拓扑结构图。
第 1 页共 39 页图 6.1 路由表示意图我们首先简单说明一下,在图 6.1 中如果路由器 RA 收到一个要去 1.1.1.0/24 网络的 IP 数据包,在路由表中说明了 1.1.1.0/24 是直接连接在路由器 RA 的 Fastethernet0/0 接口,路由器RA 可以直接将该数据包发往该网络中的目的主机。
同样道理如果路由器 RA 收到一个要去 4.4.4.0/24 或者 5.5.5.0/24 网络的 IP 数据包,在路由表中说明了 4.4.4.0/24 网络和 5.5.5.0/24 网络分别直接连接路由器 RA 的 Loopback0 和 Loopback1 接口上。
