5.1.投影第1课时(中心投影)(教案)

3.成果展示：每个小组将向全班展示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“中心投影在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
2.引导与启发：在讨论过程中，我将作为一个引导者，帮助学生发现问题、分析问题并解决问题。我会提出一些开放性的问题来启发他们的思考。
4.中心投影的应用：结合实际案例，让学生了解中心投影在日常生活、艺术和科技等领域的应用。
本节课内容与教材紧密关联，旨在帮助学生掌握中心投影的基本知识，为后续学习其他类型的投影打下基础。
二、核心节课核心素养目标如下：
1.培养学生的空间想象力：通过中心投影的学习，让学生能够理解并想象物体在三维空间中的投影关系，提高空间思维能力。
此外，实践活动环节，学生们在分组讨论和实验操作过程中表现出较高的积极性，但个别小组在成果展示时表达不够清晰，这说明在培养学生的表达能力和团队合作方面还有待加强。今后，我会多设计一些类似的活动，鼓励学生们多发言、多交流，提高他们的表达能力和团队协作能力。
在小组讨论环节，我发现学生们对于中心投影在实际生活中的应用有很多独特的见解，这让我感到很高兴。但同时，我也注意到有些学生在讨论中偏离了主题，这在一定程度上影响了讨论效果。因此，在今后的教学中，我需要适时引导学生的讨论方向，确保讨论内容紧扣主题。
2.提升问题解决能力：使学生掌握中心投影的原理和数学表达，能够运用所学知识解决实际问题，增强解决问题的能力。
3.增强创新意识：鼓励学生探索中心投影在现实生活中的创新应用，激发学生的创新思维和意识。
4.培养几何直观：通过直观演示和实际操作，让学生感受几何图形的投影变化，培养几何直观。

北师大新版九年级数学上册-5.1 第1课时投影的概念与中心投影1教案带教学反思

5.1 投影第1课时投影的概念与中心投影1.了解投影和中心投影的含义，体会灯光下物体的影子在生活中的应用；（重点） 2.通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化.（难点）一、情景导入皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐.学生在灯光下做不同的手势，观察映射到屏幕上的表象.二、合作探究探究点一：中心投影的概念下列投影中，不属于中心投影的是（）A.晚上路灯下小孩的影子B.汽车灯光照射下行人的影子C.阳光下沙滩上人的影子D.舞台上一束灯光下演员的影子解析：A 中晚上路灯的光线是从一个点发出的，故晚上路灯下小孩的影子是中心投影；B 中汽车灯的光线也是从一点发出的，故在汽车照射下行人的影子是中心投影；C 中阳光的光线是互相平行的，不是从一个点发出的，故不是中心投影；D 中舞台上的一束灯光也是从一个点发出的，灯光下演员的影子是中心投影.故选C. 方法总结：形成中心投影的光线是从一点发出的，各光线相交于一点（即光源处）.探究点二：中心投影的性质【类型一】中心投影的作图一天晚上，小丽在路灯下玩，如图所示.你能画出小丽在路灯下的影子吗？（用线段表示）解：光是沿直线传播的，以光源S 为端点过点C 作射线，交地面于点A ，则线段AB 即可看作是小丽的影子.如图所示.方法总结：作一物体在路灯下的影子时，连接点光源和物体的顶端的点并延长，与地面相交，则与地面的交点和物体的底端之间的线段即为该物体的影子.如图所示，由两根直立的木杆在一路灯下的影子判断路灯灯泡的位置. 解：如图所示，两条光线的交点O 即为灯泡所在的位置.方法总结：相交光线的交点即为点光源所在的位置.点光源下两个物体的影子可能在同一个方向，也可能不在同一个方向. 【类型二】中心投影的变化规律如图，晚上小亮在路灯下散步，在小亮由A 处径直走到B 处这一过程中，他在地上的影子（）A.逐渐变短B.先变短后变长C.先变长后变短D.逐渐变长解析：在路灯下，路灯照人所形成的投影是中心投影.人的影子可以通过路灯和人的头顶作直线，该直线和地面的交点到人的距离即为他的影子的长度.因此人离路灯越远，他的影子就越长.由A 到B 这一过程中，人在地上的影子先逐渐变短，当他走到路灯正下方时，影子为一点，然后又逐渐变长.故选B.方法总结：在灯光下，垂直于地面的物体离点光源距离近时影子短，离点光源远时影子长.【类型三】中心投影的有关计算如图所示，晚上，小明由路灯AD走向路灯BC ，当他行至点P 处时，发现他在路灯BC 下的影长为2m ，且影子的顶端恰好在A 点，接着他又走了6.5m 至点Q 处，此时他在路灯AD 下的影子的顶端恰好在B 点（已知小明的身高为1.8m ，路灯BC 的高度为9m ）.（1）计算小明站在点Q 处时在路灯AD 下影子的长度；（2）计算路灯AD 的高度.解析：由路灯、小明都垂直于地面，知AD ∥PE ∥QH ∥BC ，用相似三角形中的比例线段可求解.解：（1）如图所示，∵EP ⊥AB ， CB ⊥AB ，∴EP ∥BC ，∴∠AEP ＝∠ACB ，∠APE ＝∠ABC ，∴△AEP ∽△ACB .∴PE CB ＝AP AB ，即1.89＝2AB，解得AB ＝10（m ）.∴QB ＝AB －AP －PQ ＝10－2－6.5＝1.5（m ），即小明站在点Q 时在路灯AD 下影子的长度为1.5m ；（2）同理可证△HQB ∽△DAB ，∴HQ DA ＝QB AB ，即1.8AD ＝1.510，解得AD ＝12（m ）.即路灯AD 的高度为12m.方法总结：解决本题的关键是构造相似三角形，然后利用相似三角形的性质求出对应线段的长度.三、板书设计投影的概念与中心投影⎩⎪⎨⎪⎧投影的概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象中心投影⎩⎪⎨⎪⎧概念：点光源的光线形成的投影变化规律影子是生活中常见的现象，在探索物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念.通过在灯光下摆弄小棒、纸片，体会、观察影子大小和形状的变化情况，总结规律，培养学生观察问题、分析问题的能力.。

《平行投影与中心投影》

《平行投影与中心投影》
汇报人： 2024-01-10
目录
• 投影的定义与分类 • 平行投影 • 中心投影 • 平行投影与中心投影的比较 • 实际案例分析
01
投影的定义与分类
投影的定义
01
投影是指将三维物体通过某种方式映射到二维平面上，从而将三维信息转化为二维信息的过程。
02
在几何学中，投影通常分为平行投影和中心投影两种类型。
中心投影
常用于绘制透视图、电影放映、幻灯片等，能够产生逼真的立体感效果。
05
实际案例分析
使用平行投影的案例
建筑设计图纸
在建筑设计过程中，通常使用平行投影法将建筑物的三维形态投影到二维图纸上，以便进行施工
和规划。
地图制作
地图的制作也是基于平行投影法，将地球表面的三维地形投影到二维平面上，以便于表示各地的地理位置和相对关系。
平行投影的性质
01 02
形状不变性
在平行投影中，物体的形状不会发生改变，即物体的各个面在投影面上都有对应的投影。这是因为投影线与投影面保持平行，不会产生透视效果。
大小不变性
在平行投影中，物体的大小也不会发生改变。这是因为物体各点到投影线的距离保持一致，不会因为角度的变化而产生缩放效应。
03
平行性
中心投影的性质
中心投影可以产生物体的真实图像，即物体在投影面上的形状和大小与实际形状和大小一致。
中心投影的图像是单面的，即只有一个投影面上的图像，没有立体感。
当物体与投影中心之间的距离和投影面与投影中心之间的距离发生变化时，物体在投影面上的形状和大小也会相应地发生变化。
中心投影的应用
中心投影
光线通过一点与投影面垂直，将三维物体投影到二维平面上。

北师大版九年级数学第五章-投影第一课时精品PPT课件

上面窗户的影子、遮阳伞的影子都是在太阳光下形成的。
概念解析
手电筒、路灯和台灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影（central projection）. 思考:阳光下物体的影子是中心投影吗?
请画出图中双胞胎姐妹在路灯下的影子．
小结：发光点、物体上的点及其影子上的对应点在一条直线上．
O
A
B
大显身手
1.在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的中心投影吗？
点光源下的影响物体影子长短的因素有哪些？
思考1
请同学们画出小丽在走向路灯时三个时刻的影子的情况，并思考在中心投影现象中，物体离光源的远近的变化会对影子的长短带来怎样的变化.
结论:
物体离光源越近,影子_越__短___.
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时间：XX年XX月XX日
物体离光源越远,影子_越__长___.
思考2 一天晚上，姚明和潘长江并排走过
一盏路灯，他们的影子哪个更长？姚明
结论：人到点光源距离相同时身高越高，影子__越__长______; 身高越低，影子__越__短______.
姚明和潘长江在路灯下的影子可能一样长吗？潘长江在路灯下的影子有可能比姚明长吗？
如图，一个广场中央有一盏路灯思考：（1）高矮相同的两个人在这盏路灯下的影子一定一样长吗？如果不一定，那什么情况下他们的影子一样长？（2）高矮不同的两个人在这盏路灯下的影子可能一样长吗？

2024年北师大版九年级上册教学设计第五章5.1 投影

第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。

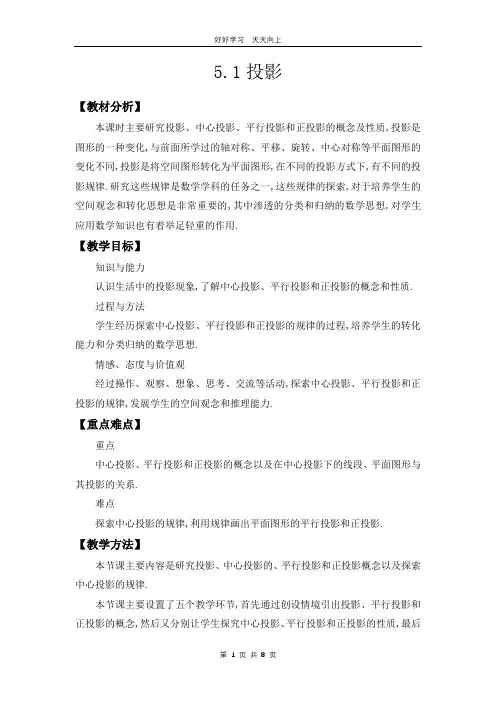

九年级数学北师大版上册第5章《5.1 投影》教学设计教案

5.1投影【教材分析】本课时主要研究投影、中心投影、平行投影和正投影的概念及性质,投影是图形的一种变化,与前面所学过的轴对称、平移、旋转、中心对称等平面图形的变化不同,投影是将空间图形转化为平面图形,在不同的投影方式下,有不同的投影规律.研究这些规律是数学学科的任务之一,这些规律的探索,对于培养学生的空间观念和转化思想是非常重要的,其中渗透的分类和归纳的数学思想,对学生应用数学知识也有着举足轻重的作用.【教学目标】知识与能力认识生活中的投影现象,了解中心投影、平行投影和正投影的概念和性质.过程与方法学生经历探索中心投影、平行投影和正投影的规律的过程,培养学生的转化能力和分类归纳的数学思想.情感、态度与价值观经过操作、观察、想象、思考、交流等活动,探索中心投影、平行投影和正投影的规律,发展学生的空间观念和推理能力.【重点难点】重点中心投影、平行投影和正投影的概念以及在中心投影下的线段、平面图形与其投影的关系.难点探索中心投影的规律,利用规律画出平面图形的平行投影和正投影.【教学方法】本节课主要内容是研究投影、中心投影的、平行投影和正投影概念以及探索中心投影的规律.本节课主要设置了五个教学环节,首先通过创设情境引出投影、平行投影和正投影的概念,然后又分别让学生探究中心投影、平行投影和正投影的性质,最后通过例题和练习巩固中心投影、平行投影的性质.在教学过程中通过学生动手进行实验得出结论发展了学生的合情推理能力,自学环节培养学生的自学能力,有动有静,有合作也有自主,真正体现了学生是课堂的主人.【教学准备】教师准备:多媒体课件.【教学过程】一、情景引入在日常生活中,我们可以看到各种各样的影子.比如,太阳光照射在窗框、人的身体上时,会在墙壁或地面上留下影子;而皮影和手影都是在灯光照射下形成的影子.如图所示.学生观察、想象、思考,教师进行总结.(设计意图:用多媒体演示相关的图片可让学生更形象直观地观察投影,提高学习的兴趣,促进对知识的理解.)二、新知探究1.观察与思考通过观察，我们不难发现物体和影子有着密切的关系，那么在数学中影子是物体的什么呢？(设计意图:通过生活中的实例引出“投影”两字，加深学生对这两字的认识.)2.投影概念学习物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。

(北师大版)九年级数学上册课件：5.1.1 中心投影

解：图略，灯光光线，因为两光线交于一点
13．平面直角坐标系中，一点光源位于(0，5)处，线段CD⊥x轴于D，C(3，1)，求： (1)CD在x轴上的影长； (2)点C的影子的坐标．
解：延长 AC 与 x 轴交于点 E，∵CD⊥x 轴，∴CD∥OA， ∴△ECD∽△EAO，∴DE∶OE＝CD∶AO，∵A(0，5)， C(3，1)，∴DED＋E 3＝15，∴DE＝0.75 (2)点 C 的影子的坐标为 E(3.75，0)
知识点2：中心投影的性质 4．如图所示的物体的影子，不正确的是( B )
5．如图，晚上小亮在路灯下散步，在小亮由A处径直走到 B处这一过程中，他在地上的影子( B ) A．逐渐变短 B．先变短后变长 C．先变长后变短 D．逐渐变长
6．下列四幅图中，灯光与影子的位置最合理的是( B )
7．如图，地面A处有一支燃烧的蜡烛(长度不计)，一个人在A与墙BC之间运动，则他在墙上投影长度随着他离墙的距离变小而__变__小____．(填“变大”“变小”或“不变”)
10．如图，某时刻两根木棒在同一平面内的影子如图所示，此时，第三根木棒的影子表示正确的是( ) D
11．如图，路灯距离地面8米，身高1.6米的小明站在距离灯的底部(点O)20米的A处，则小明的影子AM长为__5__米．
12．如图是一棵小树和一根木材在同一时刻的影子，请在图中画出形成它们影子的光线，它们是太阳光线还是灯光的光线？为什么？
解：(1)如图，DG 为小亮的位置，BH 为他在地灯照射下投
在大厦 BC 上的影子
(2)设 BH＝x m，依题意△ADG∽△ABH，所以BDHG＝AADB， BH＝DGA×DAB＝1.62×5 30＝1.92 m，即小亮此时的影长是 1.92 米

九年级数学上册第五章投影与视图1投影第1课时投影的概念与中心投影教学课件(新版)新人教版

（1）高矮相同的两个人在这盏路灯下的影子一定一样长吗?如果不一定,那么什么情况下他们的影子一样长？不一定一样长,只有在距离路灯的距离相等时候影子才会一样长.
（2）高矮不同的两个人在这盏路灯下的影子有可能一样长吗?
结论在灯光下，垂直于地面的物体离点光源距离近时，影子短，离光源远时影子长.
同步练习
如图,晚上小亮在路灯下散步,在小亮由A处径直走到B处这一过程中,他在地上的影子 ( B ) A.逐渐变短 B.先变短后变长 C.先变长后变短 D.逐渐变长
当堂练习
1.在下列各图中，两根木棒的影子是在同一时刻、一盏灯下形成的中心投影吗？
2.小玲和小芳两人身高相同，两人站在灯光下的不同位置，已知小玲的影子比小芳的影子长，则可以判定小芳离灯光较__近____.（填“远”或“近”） .
择决定命运，环境造就人生！
明朝未及，我只有过好每一个今天，唯一的今天。
昨日的明天是今天。明天的昨日是今天。为什么要计较于过去呢（先别急着纠正我的错误，你确实可以在评判过去中学到许多）。但是我发现有的人过分地瞻前顾后了。为何不想想“现在”呢？为何不及时行乐呢？如果你的回答是“不”，那么是时候该重新考虑一下了。成功的最大障碍是惧怕失败。这些句子都教育我们：不要惧怕失败。如果你失败了他不会坐下来说：“靠，我真失败，我放弃。”并且不是一个婴儿会如此做，他们都会反反复复，一次一次地尝试。如果一条路走不通，那就走走其他途径，不断尝试。惧怕失败仅仅是社会导致的一种品质，没有人生来害怕失败，记住这一点。宁愿做事而犯错，也不要为了不犯错而什么都不做。不一定要等到时机完全成熟才动手。开头也许艰难，但是随着时间的流逝，你会渐渐熟悉你的事业。世上往往没有完美的时机，所以当你觉得做某事还不是时候，先做起来再说吧。喜欢追梦的人，切记不要被梦想主宰；善于谋划的人，切记空想达不到目标；拥有实干精神的人，切记选对方向比努力做事重要。太阳不会因为你的失意，明天不再升起；月亮不会因为你的抱怨，今晚不再降落。蒙住自己的眼睛，不等于世界就漆黑一团；蒙住别人的眼睛，不等于光明就属于自己！鱼搅不浑大海，雾压不倒高山，雷声叫不倒山岗，扇子驱不散大雾。鹿的脖子再长，总高不过它的脑袋。人的脚指头再长，也长不过他的脚板。人的行动再快也快不过思想！以前认为水不可能倒流，那是还没有找到发明抽水机的方法；现在认为太阳不可能从西边出来，这是还没住到太阳从西边出来的星球上。这个世界只有想不到的，没有做不到的！不是井里没有水，而是挖的不够深；不是成功来的慢，而是放弃速度快。得到一件东西需要智慧，放弃一样东西则需要勇气！终而复始，日月是也。死而复生，四时是也。奇正相生，循环无端，涨跌相生，循环无端，涨跌相生，循环无穷。机遇孕育着挑战，挑战中孕育着机遇，这是千古验证了的定律！种子放在水泥地板上会被晒死，种子放在水里会被淹死，种子放到肥沃的土壤里就生根发芽结果。选

投影(第1课时)(课件)九年级数学上册(北师大版)

知识点：点光源、物体上的点以及他在影子上的对应点，三点在一条直线上.
探究新知
例：下图是两棵小树在同一时刻的影子，你能画出灯光在哪里吗？与同伴交流
注意：物体的影子在同一旁
注意：物体的影子在两旁
探究新知
例：下图是两棵小树在同一时刻的影子，你能画出灯光在哪里吗？与同伴交流
解：如图所示：
探究新知
随堂练习
6.如图，位似图形由三角尺与其灯光下的中心投影组成，相似比为2：5，且三角尺的一边长为8cm，则投影三角形的对应边长为_2_0___㎝．
随堂练习
7.如图，小王晚上由路灯A下的B处向前走3米到达 C处时，测得影子CD的长为1米，已知小王的身高是1.5米，那么路灯A的高度AB等于_____6___米．
随堂练习
4．如图，在一间黑屋里用一盏白炽灯照一个球，
球在地面上的阴影的形状是一个圆，当把白炽灯
向上移时，圆形阴影的大小变化情况是( A )
A．越来越小
B．越来越大
C．大小不变 D．不能确定
随堂练习
5.傍晚，小明陪妈妈在路灯下散步，当他们经过路灯时身体的影长（ A ） A．先由长变短，再由短变长 B．先由短变长，再由长变短 C．保持不变 D．无法确定
例：如图，一个广告牌挡住了路灯的灯泡。 (1)确定图中路灯灯泡所在的位置； (2)在图中画出表示小赵身高的线段。
小赵小张小李
探究新知
解：如图所示
小赵
小李小张
知识点：等高的物体垂直地面放置时，在灯光下里点光源越近，物体的影子越短；离点光源越远物体的影子越长
探究新知
练一练：两棵小树在一盏路灯下的影子如图所示. (1)确定该路灯灯泡所在的位置； (2)画出图中表示婷婷影长的线段。

北师大版九年级数学上册说课稿：5.1投影

北师大版九年级数学上册说课稿：5.1 投影一. 教材分析《北师大版九年级数学上册》第五章第一节《投影》是九年级数学上册中的一节重要内容。

这部分内容主要介绍投影的定义、分类和性质。

投影是几何中的一个基本概念，它既有直观性，又有抽象性，为学生提供了丰富的直观模型，有助于学生更好地理解几何中的点和线。

本节内容的学习对于学生来说，既可以巩固他们对几何图形的基本认识，又可以培养他们的空间想象能力。

二. 学情分析九年级的学生已经具备了一定的几何知识基础，对几何图形的认识和理解也有一定的深度。

但是，由于投影这一概念比较抽象，学生可能难以理解其本质。

因此，在教学过程中，需要关注学生的认知基础，以学生已有的几何知识为出发点，引导学生从具体的情境中感受和理解投影的定义和性质。

三. 说教学目标1.知识与技能：使学生理解投影的定义，掌握正投影和斜投影的概念，了解投影的性质，能运用投影的知识解决一些简单的问题。

2.过程与方法：通过观察、操作、思考、交流等活动，培养学生的空间想象能力和几何思维能力。

3.情感态度与价值观：激发学生对几何学科的兴趣，体验几何学习的乐趣，培养学生的抽象思维能力和创新意识。

四. 说教学重难点1.教学重点：投影的定义、分类和性质。

2.教学难点：投影性质的理解和运用。

五. 说教学方法与手段1.教学方法：采用问题驱动法、案例教学法和合作学习法。

2.教学手段：利用多媒体课件、模型、挂图等辅助教学。

六. 说教学过程1.导入新课：通过展示一些生活中的投影现象，如手影、建筑物的投影等，引导学生关注投影的概念。

2.自主学习：让学生通过阅读教材，了解投影的定义和分类。

3.合作交流：让学生分组讨论，总结投影的性质，并通过实际操作进行验证。

4.教师讲解：对学生的讨论结果进行点评，重点讲解投影性质的运用。

5.巩固练习：设计一些有关投影的练习题，让学生独立完成，检查对投影知识的理解和掌握程度。

6.课堂小结：让学生回顾本节课所学内容，总结投影的定义、分类和性质。

平行投影与中心投影

汇报人：2023-11-22contents •投影的定义与分类•平行投影•中心投影•两种投影方式的比较•实际应用案例分析•总结与展望目录01投影的定义与分类投影面投影1. 正平行投影：投影线平行于投影面且垂直于投射中心。

2. 斜中心投影：投影线汇聚于一条直线上。

平行投影：投影线相互平行且垂直于投影面。

1. 正中心投影：投影线汇聚于一点。

01020304050602平行投影定义在平行投影中，投射线都是相互平行的，投影线与投射线也是平行的。

描述图形变化平行性视觉效果真实性工程制图建筑设计机械制图03020103中心投影01020304定义光源位置图形形状投影面唯一性相似性角度变化光源位置影响建筑绘图机械制图艺术创作04两种投影方式的比较中心投影在摄影、电影制作等领域中广泛应用，通过中心投影可以得到物体的真实图像。

中心投影平行投影平行投影中心投影投影的优缺点比较05实际应用案例分析建筑设计中的平行投影与中心投影平行投影在建筑设计领域，平行投影是一种常用的技术，用于将三维建筑模型转化为二维平面图。

这种方法能够准确反映建筑物的尺寸和形状，以及其在空间中的相对位置。

平行投影在建筑设计中具有重要作用，因为它能够提供一种标准化的沟通方式，使设计师、工程师和承包商都能够准确理解建筑物的设计和规划。

中心投影中心投影是一种将三维物体投影到二维平面的方法，其特点是投影线汇聚于一点，也称交汇投影。

在建筑设计中，中心投影通常用于绘制透视图，以表现建筑物的外观和内部空间效果。

透视图是一种具有强烈立体感的图像，能够直观地展示建筑物的空间关系和设计细节。

在机械制图领域，平行投影同样是一种常用的技术，用于将三维零件或装配体转化为二维平面图。

这种方法能够准确反映零件或装配体的尺寸、形状和相对位置，是进行机械设计和制造过程中的重要环节。

平行投影在机械制图中的应用非常广泛，包括零件图、装配图、钣金展开图等。

中心投影在机械制图中，中心投影通常用于绘制轴测图。

北师版九年级数学上册 5.1.1第1节投影

点点对接
例1：如图，电线杆上有一盏路灯O，电线杆与三个等高的标杆整齐划一地排列在马路一侧的一直线上，AB、CD、EF是三个标杆，相邻的两个标杆之间的距离都是2 m，已知AB、CD在灯光下的影长分别为BM=1.6 m，DN=0.6m.（1）请画出路灯O的位置和标杆EF 在路灯灯光下的影子；（2）求标杆EF的影长.
（北师大版）
第五章投影与视图
第1节投影第1课时
教学目标
1.经历实践探索，了解投影、投影面和中心投影的概念. 2.会根据物体及其影子的位置找出光源的位置. 3.理解物体的高度与其影子长的关系.
教学重难点
重点：投影及中心投影的概念. 难点：理解物体的高度与其影子长的关系.
情景导入
灯光与影子
情景导入
情景导入
1.物体在光线的照射下，在地面或墙壁上留下的影子就是投影.
2.路灯、台灯等的光线可以看成是从一个点发出的，像这样的光线所形成的投影称为中心投影.
3.中心投影中物体顶点与影子顶端的连线相交，交点的位置就是点光源 .
新识探究
一、观察下列图片，说说影子是怎样形成的？
点O就是路灯灯泡所在的位置.
知识点二
3.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说：“广场上的大灯泡一定位于两人中间的上方 .
4.如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子（ A） A.逐渐变短B.逐渐变长 C.先变短后变长D.先变长后变短
C.路灯
D.台灯
2.下面图中的四幅图，是灯光下形成的影子是（ C ）
新识探究已知在路灯下树和人的影子，你能找出灯的具体位置吗？

秋九年级数学上册第五章投影与视图5.1投影第1课时中心投影课件新版北师大版

第1课时中心投影
反思
小强和小明一样高，在同一路灯下他们的影子一样长吗？为什么？
解：小强和小明一样高，在同一路灯下他们的影长与他们到路灯的距离有关，离路灯越近，影子越短，反之越长．所以无法判断谁的影子长．
第五章投影与视图
第1课时中心投影
知识目标目标突破总结反思
第1课时中心投影
知识目标
1．通过投影实例的观察、分析等过程，了解投影及中心投影，会进行中心投影的判断和作图． 2．通过对生活经历的思考、分析，理解中心投影的变化规律，会判断影子的位置及长短． 3．能结合相似的性质及投影的特征解决中心投影中的实际问题．
第1课时中心投影
【归纳总结】确定中心投影光源的方法： (1)分别过两个物体的影子末端及物体上的对应点画两条直线； (2)两条直线的交点就是光源的位置．
第1课时中心投影
目标二掌握中心投影下影子的变化规律
例 2 [教材补充例题]如图 5－1－2，晚上小亮在路灯下散步，在小亮由 A 处径直走到 B 处这一过程中，他在地上的影子( B )
AE AC AE PO 2
1
所以PO＝PC，即AC＝PC＝1，即 PC＝2OP，
1
1
则 AP＝PC－AC＝2OP－AC＝2OP－1.
第1课时中心投影
同理△BFD∽△POD，所以BF＝BD，即BF＝PO，
PO PD BD PD 即2＝PO，
2 PD 所以 PD＝PO. 又因为 PD＝DB＋BA＋AP＝2＋4＋1OP－1，
2 所以 OP＝2＋4＋12OP－1.解得 OP＝10(米)．即路灯的高度为 10 米．
第1课时中心投影
【归纳总结】解决中心投影相关题的一般思路： (1)根据平行线构造相似三角形； (2)根据相似三角形的对应边成比例得出比例式； (3)代入数值求解即可．

2023-2024学年北师大版九年级数学上册教学设计：5.1 投影

2023-2024学年北师大版九年级数学上册教学设计：5.1 投影一. 教材分析《投影》是北师大版九年级数学上册第五章第一节的内容。

这部分内容主要介绍了投影的概念和性质。

通过这部分的学习，学生可以理解投影的定义，掌握正射投影和中心投影的特点，以及了解投影在现实生活中的应用。

教材通过丰富的实例和图片，引导学生探究和发现投影的规律，培养学生的空间想象能力和抽象思维能力。

二. 学情分析九年级的学生已经具备了一定的空间几何知识，对图形的位置关系和变换有一定的了解。

但是，对于投影的概念和性质，学生可能还比较陌生。

因此，在教学过程中，教师需要通过生动的实例和图片，帮助学生建立投影的概念，引导学生探究和发现投影的性质。

三. 教学目标1.了解投影的概念，掌握正射投影和中心投影的特点。

2.能运用投影的知识解决实际问题，提高学生的应用能力。

3.培养学生的空间想象能力和抽象思维能力。

四. 教学重难点1.投影的概念和性质。

2.投影在实际问题中的应用。

五. 教学方法1.情境教学法：通过实例和图片，引导学生感受投影的存在，激发学生的学习兴趣。

2.探究教学法：引导学生通过观察、操作、讨论等方式，探究投影的性质，培养学生的抽象思维能力。

3.实践教学法：通过解决实际问题，让学生运用投影的知识，提高学生的应用能力。

六. 教学准备1.投影仪：用于展示实例和图片，引导学生观察和分析。

2.教具：准备一些几何体和图片，用于展示和讲解。

3.练习题：设计一些练习题，用于巩固所学知识。

七. 教学过程1.导入（5分钟）利用投影仪展示一些实例和图片，如电影院银幕上的电影、太阳底下的影子等，引导学生观察和思考：这些现象都与投影有关，那么什么是投影呢？2.呈现（10分钟）介绍投影的定义，引导学生理解投影的概念。

通过正射投影和中心投影的示意图，让学生掌握两种投影的特点。

3.操练（10分钟）让学生分组讨论，结合实例和图片，总结投影的性质。

教师巡回指导，解答学生的疑问。

新北师大版九年级数学上册第五章投影与视图5.1投影

试一试
下图是小明一天上学、放学时看到的一根电线杆的影子的俯视图，将它们按时间先后顺序进行排列。
北东
北
北
北
北
东
东
东
（1）
（2）
(3)
（4）
2
3
1
4
议一议
下图中三幅图是在我国北方某地某天上午不同时刻的同一位置拍摄的。
（1）
（2）
（3）
（1）在三个不同时刻，同一棵树的影子长度不同，请将它们按拍摄的先后顺序进行排列，并说明你的理由。顺序为：3 → 2 → 1
想一想
在我国的北方地区，一天中物体影子是如何变化的？
小结：一天中，从早晨到晚上影子的变化可以
从两个方面来考虑：（1）从影子的长短来考虑，（2）从影子的方向上来考虑。
基本地理知识：（ 1 ）地球是自西向东自转；（ 2 ）太阳是东升西落（ 3 ）东南西北是以你人为中心顺时针排列的
根据上述知识，你能请按照时间的先后顺序(早, 中,晚)排列太阳光在一天内的照射方向,照射状态,和影子变化情况吗? 北从早晨到傍晚，太阳的方向：东→东南→南→西南→西东物体影子的长度变化是：长→短→最短→短→长
灯光：中心投影
请画出图中双胞胎姐妹在路灯下的影子．
小结：发光点、物体上的点及其影子上的对应点在一条直线上．
例确定图中路灯灯泡所在的位置.
o
小结：过物体上的点以及它们影子上的对应点的直线都过光源.
解：过一根木杆的顶端及其影子的顶端作一条直线；
再过另一根木杆的顶端及其影子的顶端作一条直线，两线相交于点O.
如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（ B ） A. ①②③④ B. ④①③② C. ④②③① D. ④③②①

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

轻松尝试应用
1
2
3
4
5
3.如图,在一间黑屋子里用一盏白炽灯照一个球,球在地面上的阴影的形状是一个圆,当把白炽灯向远移时,圆形阴影的大小的变化情况是( )
A.越来越小 C.大小不变
B.越来越大 D.不能确定
A
关闭
答案
7
快乐预习感知
轻松尝试应用
1
2
3
4
5
4.光线可以看成是从一点发出的,像这样的光线形成的投影称
为
.
中心投影
关闭
答案
8
快乐预习感知
轻松尝试应用
1
2
3
4
5
5.物体在路灯灯光的照射下,影子的长短跟物体与路灯的
有关,影子的方向与路灯的
有关.
距离方向
关闭
答案
9
物体的长短有关.
A.0 个
B.1 个
C.2 个 D.3 个
关闭
B
答案
5
快乐预习感知
轻松尝试应用
1
2
3
4
5
2.在皮影戏的表演中,要使银幕上的投影放大银幕相反方向移动 B.剪影向银幕方向移动 C.剪影向投影灯方向移动 D.银幕向投影灯方向移动
关闭
C
答案
6
快乐预习感知
第五章投影与视图
1.投影
第一课时投影的概念与中心投影
快乐预习感知
轻松尝试应用
1.光线可以看成是从一点发出的,像这样的光线形成的投影称
为中心投影.
2.在同一时刻,不同物体在灯光下的影子可能是在同一方向,也
可能在不同方向 .
3.灯光光线是发散光线,灯光下的影子与物体的高度
不一定 (填“一定”或“不一定”)成比例.
4.下列光线能形成中心投影的有( C )
①探照灯;②手电筒;③路灯;④太阳光;
A.1 个
B.2 个
C.3 个
D.4 个
4
快乐预习感知
轻松尝试应用
1
2
3
4
5
1.下列结论正确的有( )
①物体在灯光照射下,影子的方向是相同的;②物体在路灯照射下,影
子的方向与路灯的位置有关;③物体在光线照射下,影子的长短仅与
