初中化学装置图
(完整版)初中化学常见气体制备的装置及方法
丿/」、发生装置注意事项及优缺点、发生装置的选择依据发生装置注意事项及优缺点适用于固体+ 固体加热型制取气体①试管固定在铁架台上时，要注意试管口略向下倾斜，防止冷凝水倒流，炸裂试管；②铁夹应夹在试管中上部（距试管口约1/3处），防止试管因受热不均匀而破裂。
③加热时要先给试管预热，然后在药品的部位集中加热，防止试管局部受热而炸裂。
④用排水法收集，刚开始有气泡的时候不能收集，要等到有大量气泡连续均匀的冒出时，才开始收集⑤用排水法收集时，收集完氧气后，应该先把导管移出水槽，再熄灭酒精灯。
否则水槽中的水倒流到试管中，使试管炸裂。
同上，此外①用高锰酸钾制取氧气时，应在试管口放一团棉花，目的是防止高锰酸钾粉末进入导管。
②导管稍微伸出橡皮塞一点即可，便于气体排出；③加热时用酒精灯外焰加热。
适用于固+液不加热型制取气体注意：导管稍微伸出橡皮塞一点即可，便于气体排出缺点：不便于添加液体药品注意：①长颈漏斗下端应插入液面以下，目的是防止气体从长颈漏斗中逸出。
（固体放有孔塑料板上）②导管稍微伸出橡皮塞一点即可，便于气体排出。
优点：①可以随时添加液体药品；②控制反应速率；③可以控制反应的随时发生和停止；（当需要反应发生时打开弹簧夹b，不需要时关闭弹簧夹b）、收集装置的选择依据收集装置气体性质举例优缺点适用于固+液不加热C注意：①长颈漏斗下端应插入液面以下，目的是防止气体从长颈漏斗中逸出。
②导管稍微伸出橡皮塞一点即可，便于气体排出。
优点：可以随时添加液体药品排水集气法不易溶于水或难溶于水，且不与水反应。
氧气（Q）氢气（H2））甲烷（CH4）、一氧化碳（CO）等收集气体较纯,够干燥但含有水蒸气不瓶D 注意：①导管稍微伸出橡皮塞一点即可，便于气体排出。
②分液漏斗与长颈漏斗有区别有一个活塞，分液漏斗下端不需要插到液面以下优点：①控制反应速率②可以控制反应的随时发生和停止。
③可以随时添加液体药品密度比空气大，不与空气反应氧气（0）二氧化碳（CQ）等纯度不高，但气体较干燥向下排空气法密度比空气小，不与空气反应。

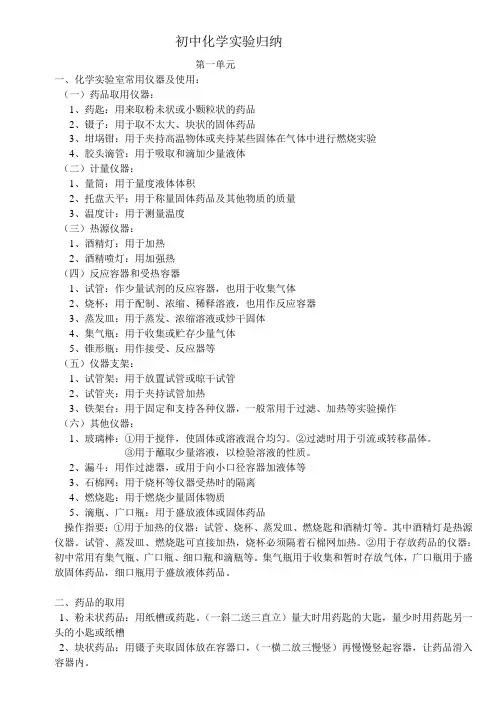

初中化学实验归纳
初中化学实验归纳第一单元一、化学实验室常用仪器及使用：（一）药品取用仪器：1、药匙：用来取粉未状或小颗粒状的药品2、镊子：用于取不太大、块状的固体药品3、坩埚钳：用于夹持高温物体或夹持某些固体在气体中进行燃烧实验4、胶头滴管：用于吸取和滴加少量液体（二）计量仪器：1、量筒：用于量度液体体积2、托盘天平：用于称量固体药品及其他物质的质量3、温度计：用于测量温度（三）热源仪器：1、酒精灯：用于加热2、酒精喷灯：用加强热（四）反应容器和受热容器1、试管：作少量试剂的反应容器，也用于收集气体2、烧杯：用于配制、浓缩、稀释溶液，也用作反应容器3、蒸发皿：用于蒸发、浓缩溶液或炒干固体4、集气瓶：用于收集或贮存少量气体5、锥形瓶：用作接受、反应器等（五）仪器支架：1、试管架：用于放置试管或晾干试管2、试管夹：用于夹持试管加热3、铁架台：用于固定和支持各种仪器，一般常用于过滤、加热等实验操作（六）其他仪器：1、玻璃棒：①用于搅伴，使固体或溶液混合均匀。
②过滤时用于引流或转移晶体。
③用于蘸取少量溶液，以检验溶液的性质。
2、漏斗：用作过滤器，或用于向小口径容器加液体等3、石棉网：用于烧杯等仪器受热时的隔离4、燃烧匙：用于燃烧少量固体物质5、滴瓶、广口瓶：用于盛放液体或固体药品操作指要：①用于加热的仪器：试管、烧杯、蒸发皿、燃烧匙和酒精灯等。
其中酒精灯是热源仪器。
试管、蒸发皿、燃烧匙可直接加热，烧杯必须隔着石棉网加热。
②用于存放药品的仪器：初中常用有集气瓶、广口瓶、细口瓶和滴瓶等。
集气瓶用于收集和暂时存放气体，广口瓶用于盛放固体药品，细口瓶用于盛放液体药品。
二、药品的取用1、粉未状药品：用纸槽或药匙。
（一斜二送三直立）量大时用药匙的大匙，量少时用药匙另一头的小匙或纸槽2、块状药品：用镊子夹取固体放在容器口，（一横二放三慢竖）再慢慢竖起容器，让药品滑入容器内。
3、①滴加法：取用少量液体时用胶头滴管滴加②倾倒法：取用较多量液体时，试剂瓶标签向着手心，使容器略倾，口对口紧挨着，慢慢倒。
初中化学实验知识点
一、空气中氧气含量的测定1. 实验装置（如图所示）2. 原理：红磷在密闭容器中燃烧，消耗空气中的氧气而生成固体，使密闭容器中压强，水经导管从烧杯进入集气瓶内，进入集气瓶中水的体积约等于消耗氧气的体积。
反应的化学方程式：_____________ _______。
3. 实验现象：（1）红磷燃烧，产生________，放出大量的热；（2）装置冷却后，打开弹簧夹，进入集气瓶的水的体积约占集气瓶容积的_ _。
4.实验结论：空气中氧气的体积分数约占_ __。
6.红磷的替代品应该满足的条件（1）可燃物能够在空气中燃烧。
不能选用铁丝代替红磷，因为。
（2）可燃物在空气中燃烧时只能与氧气反应，不能消耗空气中的其他气体，不能选用镁代替红磷，因为镁不仅与氧气反应，也可与二氧化碳、氮气反应，使集气瓶内减少的气体体积不全是氧气的体积。
（3）可燃物燃烧时只能生成固体，或产生的气体易被水或其他溶液吸收。
7.装置的改进各装置的作用原理：装置①利用了连通器原理，白磷燃烧后玻璃罩内外液面差就是氧气的体积；装置②中通过热水使温度达到白磷着火点而燃烧，从而使玻璃管内压强减小，活塞移动，活塞的移动量是氧气的体积；装置③利用放大镜将太阳光聚集在集气瓶内的白磷上，使温度达到白磷着火点而燃烧，消耗氧气，瓶内压强减小，烧杯内的水被压进集气瓶；装置④中通电后，白磷燃烧，消耗左边管内的氧气，从而使左边管内压强减小，液面升高；装置⑤铜丝在加热的条件下与管内氧气反应，使管内压强减小，管内外形成压强差，针管向前推进；装置⑥在通电的情况下，电热棒加热使红磷燃烧，消耗氧气，瓶内压强减小，烧杯内的水被挤压进瓶内；装置⑦中硫燃烧有SO2气体生成，但NaOH溶液进入集气瓶后可吸收SO2气体，故也能使实验成功。
二、氧气的实验室制取1. 实验室制取氧气的方法反应原理：3.用高锰酸钾制取氧气的操作（连）、茶（查）、庄（装）、定、点、收、利（离）、息（熄）（1）查:检查装置的_______。
初中化学氧气制取装置总结
初中化学气体制取与收集装置总结一、 气体发生装置确定确定发生装置依据：1.反应物状态；2.反应条件（是否需要加热）1、固液反应不加热、液液反应不加热型可用下图装置：比较三套装置的优缺点用试管装置简单，但产生气体的量少；改用长颈漏斗后添加液体方便但产生氧气流不平稳；换用分液漏斗或注射器后可避免长颈漏斗的缺点。
例如：上图装置可控制反应的发生—2H 2O 2MnO 2====2H 2O+O 2↑注意：固液反应不加热、液液反应不加热适用该装置，当固液反应、液液反应需要加热时只需要再添加酒精灯即可。
如：2KClO 3MnO2====2KCl+3O 2↑2KMnO 4△====K 2MnO 4+MnO 2+O 2↑注意！使用该装置时试管口一定要向下倾斜，原因是防止加热过程中产生的冷凝水倒流引起试管底炸裂。
二、 气体收集装置确定$气体收集方法确定的依据：密度：密度比空气大 向上排空气法 E密度比空气小 向下排空气法 D溶解性：不易溶于水不与水反应 排水法 C引申：1.已知收集方法推测气体性质：一种气体只能用向上排空气法，由此可以得出该气体有什么样的性质2.三种气体收集方法均可采用下图装置1、向上排空气法：长管进短管出2、向下排空气法：长管出短管进、3、排水法：集气瓶事先装满水，长管进短管出除此以外，该装置还常常用于洗气氧气的实验室制法和迁移知识1．根据下列实验装置图，回答问题：①②|A B C D E（1）写出标有序号的仪器名称：①_____________，②____________；（2）在实验室中用过氧化氢溶液和二氧化锰混合制取氧气时，其中二氧化锰起______作用，发生反应的化学方程式为___________________________________________；选择的发生装置是，收集装置是（填编号）。
检验氧气是否收集满的方法是：。
（3）实验室用大理石和稀盐酸在常温下制取二氧化碳气体，应选择的发生装置为_________（填写装置的字母代号，下同）；应选用的收集装置是___________。
初中化学实验仪器、实验操作、实验装置示意图(大全套)
化学仪器示意图：
化学实验操作、实验装置图：
尾气处理：
过滤操作注意事项：
“一贴”：滤纸紧贴漏斗的内壁（不留气泡，防止纸破裂）
“二低”：（1）滤纸的边缘低于漏斗口（2）漏斗内的液面低于滤纸的边缘
“三靠”：（1）漏斗下端的管口紧靠烧杯内壁
（2）用玻璃棒引流时，玻璃棒下端轻靠在三层滤纸的一边
（3）用玻璃棒引流时，烧杯尖嘴紧靠玻璃棒中部
过滤后，滤液仍然浑浊的可能原因有:
①承接滤液的烧杯不干净②倾倒液体时液面高于滤纸边缘③滤纸破损
酸式滴定管：碱式滴定管：移液管：移液管：
A B C
D
现象：①试管中黑色固体变为亮红色; ②试管口有水珠出现
A B C
D
洗气瓶
实验器材的认识
试管和试管架试管夹试管刷
100mL烧杯锥形瓶量筒
烧杯容量瓶
滴瓶（试剂瓶）药匙锥形瓶
细口瓶和广口瓶长颈漏斗和漏洞
分液漏斗研钵坩埚
石棉网三角架
烧瓶蒸馏瓶
酒精灯酒精喷灯托盘
天平集气瓶铁架台玻璃钟
罩启普发生器（对比）
启普发生器
分液漏斗干燥皿
燃烧匙药匙试管夹坩埚钳试管架
洗气瓶洗气瓶（管）的
使用玻璃水槽滴液板U 形管
滴定管（酸性和碱性）与酸性滴定管色使用方法
玻璃导管和橡皮管（塞）的连接
→容量瓶的使用
固体药品的取用
液体药品的取用
蒸馏仪器（过程）
过滤的过程。
中学化学常用实验装置归纳
中学化学常用实验装置归纳一、气体发生装置：根据反应物状态及反应条件选择发生装置1、固体+固体 →1）图1（1）反应容器：试管（2）注意事项：粉末状固体；在试管口处放一团棉花 2、固体+液体→ 气体（图2、图3、图4、图5、图6） （1）反应容器：试管、烧瓶、广口瓶、锥形瓶 （2）加液容器：长颈漏斗、分液漏斗（3）启普发生器及改进（图7、图8、图9、图10、图11、图12）图7 图8图9图10图11图123、固体+液体气体或液体+液体气体（图13、图14、图15、图16、图17）（1）反应容器：试管、烧瓶 （2）加液容器：分液漏斗二、气体收集装置：根据气体的密度和溶解性选择1、排空气法：（图18、图19、图20、图21、图22）图13 图14 图15 图16 图172、排水法图（图24、图25） （3）贮气瓶（图26）三、尾气处理装置：根据多余气体的性质选择 1、在水中溶解性不大的气体（图27）燃烧或袋装法 (图28、图29)3、在水中溶解性很大的气体：防倒吸（图30-图38）四、气体净化装置：根据净化剂的状态和条件选择（图39、图40、图41、图42）五、气体性质实验装置：根据反应物的状态及反应的条件选择 1、常温反应装置（图43、图44）图18 图19 图20 图21 图22 图23图24 图25图26图27 图28图29图30 图31 图32 图33 图34 图35 图36 图37 图38图39 图40 图41 图42图43图44 图45图46 图472、加热反应装置（图45、图46、图47）3、冷却装置（图48、图49、图50）：图50六、排水量气装置：测量气体的体积（图51、图52、图53、图54）七、装置气密性检查：1、利用热源：用手捂或用酒精灯微热，看是否有气泡，移开热源，是否有一段水柱。
图55二、物质的分离与提纯方法2二、物质的鉴别物质的检验通常有鉴定、鉴别和推断三类，它们的共同点是：依据物质的特殊性质和特征反应，选择适当的试剂和方法，准确观察反应中的明显现象，如颜色的变化、沉淀的生成和溶解、气体的产生和气味、火焰的颜色等，进行判断、推理。
初中化学常用的化学仪器及名称图
初中化学常用仪器根据用途分类1、能直接加热的仪器: 试管、蒸发皿、燃烧匙.2、不能直接加热的仪器：烧杯、烧瓶.3、不能加热的仪器：集气瓶、水槽、漏斗、量筒。
4、用于称量和量取的仪器：托盘天平、量筒。
5、用于取药品的仪器:药匙、镊子、胶头滴管.6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器:试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台（带铁夹或铁圈）、坩埚钳。
9、过滤分离的仪器：漏斗、玻璃棒.10、加热常用的仪器：酒精灯.11、加热至高温的仪器：酒精喷灯、电炉.化学实验基本操作一、药品的取用（一）三大原则1、取用药品的“三”不原则：不触不尝不猛闻2、取用药品的用量：“节约原则"⑴严格按实验规定用量；⑵未指明用量取最少量:液体1mL-2mL;固体盖满试管底部。
3、实验剩余药品“三不”原则：不丢不回不带走．（二）取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a、块状或密度较大的固体颗粒一般用镊子夹取。
b、粉末状或小颗粒状的药品用钥匙（或纸槽).c、使用过的镊子或钥匙应立即用干净的纸擦干净。
2、液体药品的取用方法(1) 较多量：“一放、二向、三挨、四流”．A、从细口瓶里取用试液时，应把瓶塞拿下，倒放在桌上；B、倾倒液体时,应使标签向着手心，瓶口紧靠试管口或仪器口，防止残留在瓶口的药液流下来腐蚀标签。
(2）较少量：用胶头滴管吸取．A、吸有药液的滴管应悬空垂直在仪器的正上方，将药液滴入接受药液的仪器中,不要让吸有药液的滴管接触仪器壁；B、不要将滴管平放在实验台或其他地方，以免沾污滴管；C、不能用未清洗的滴管再吸别的试剂（滴瓶上的滴管不能交叉使用，也不需冲洗)二、一定量药品的称量和液体的量取液体（用量筒量取）固体(用托盘天平称取）（一）托盘天平固体称量用天平，平放然后再调零；用纸先将盘底垫，易潮易腐放烧杯；左物右码不要乱，右加游码等于左；取码用镊手不沾，先大后小游码添；完毕砝码归盒中，游码回到零刻度．A、酒精灯内的酒精不超过容积的2/3；B、用完酒精灯后必须用灯帽盖灭，不可用嘴去吹灭；C、绝对禁止向燃着的酒精灯内添加酒精；D、绝对禁止用燃着的酒精灯引燃另一盏酒精灯,以免引起火灾。
初中化学常用的化学仪器及名称图
初中化学经常使用仪器根据用途分类之蔡仲巾千创作1、能直接加热的仪器: 试管、蒸发皿、燃烧匙.2、不克不及直接加热的仪器: 烧杯、烧瓶.3、不克不及加热的仪器: 集气瓶、水槽、漏斗、量筒.4、用于称量和量取的仪器:托盘天平、量筒.5、用于取药品的仪器:药匙、镊子、胶头滴管.6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器:试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台(带铁夹或铁圈) 、坩埚钳.9、过滤分离的仪器:漏斗、玻璃棒.10、加热经常使用的仪器:酒精灯.11、加热至高温的仪器:酒精喷灯、电炉.化学实验基本操纵一、药品的取用（一）三大原则 1、取用药品的“三” 不原则:不触不尝不猛闻2、取用药品的用量:“节约原则”⑴严格按实验规定用量;⑵未指明用量取最少量:液体1mL-2mL;固体盖满试管底部。
3、实验剩余药品“三不”原则：不丢不回不带走．（二）取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a、块状或密度较大的固体颗粒一般用镊子夹取。
b、粉末状或小颗粒状的药品用钥匙（或纸槽）。
c、使用过的镊子或钥匙应立即用干净的纸擦干净。
2、液体药品的取用方法（1）较多量：“一放、二向、三挨、四流”．A、从细口瓶里取用试液时，应把瓶塞拿下，倒放在桌上；B、倾倒液体时，应使标签向着手心，瓶口紧靠试管口或仪器口，防止残留在瓶口的药液流下来腐蚀标签。
（2）较少量：用胶头滴管吸取．A、吸有药液的滴管应悬空垂直在仪器的正上方，将药液滴入接受药液的仪器中，不要让吸有药液的滴管接触仪器壁；B、不要将滴管平放在实验台或其他地方，以免沾污滴管；C、不克不及用未清洗的滴管再吸此外试剂（滴瓶上的滴管不克不及交叉使用，也不需冲洗）二、一定量药品的称量和液体的量取液体（用量筒量取）固体（用托盘天平称取）（一）托盘天平固体称量用天平，平放然后再调零；用纸先将盘底垫，易潮易腐放烧杯；左物右码不要乱，右加游码等于左；取码用镊手不沾，先大后小游码添；完毕砝码归盒中，游码回到零刻度．A、酒精灯内的酒精不超出容积的2/3；B、用完酒精灯后必须用灯帽盖灭，不成用嘴去吹灭；C、绝对禁止向燃着的酒精灯内添加酒精；D、绝对禁止用燃着的酒精灯引燃另一盏酒精灯，以免引起火灾。
初中阶段 气体制取的发生装置和收集装置原理
初中阶段气体制取的发生装置和收集装置原理一气体制取装置1.气体发生装置2.⏹加热固体制备气体的装置（见上图①）◆反应物和反应条件的特征：反应物都是固体，反应需要加热。
◆装置气密性的检查方法：将导气管的出口浸没在水中，双手紧握试管。
如果水中出现气泡，说明装置气密性良好。
（原理：气体的热胀冷缩）◆加热时的注意事项：●绝对禁止向燃着的酒精灯内添加酒精。
●绝对禁止用燃着的酒精灯引燃另一只酒精灯。
●禁止用嘴吹灭酒精灯。
加热结束时，酒精灯的火焰应该用灯帽盖灭。
●铁夹应夹在试管的中上部，大约是距试管口1/3处。
●药品要斜铺在在试管底部，便于均匀受热。
●试管口要略向下倾斜，防止冷凝水回流热的试管底部使试管炸裂。
●试管内导管应稍露出胶塞即可。
如果太长，不利于气体排出。
●停止反应时，应先把导管从水槽中移出，再熄灭酒精灯，防止水槽中的水被倒吸入热的试管中，使试管炸裂。
◆选择装置时，要选择带有橡皮塞的弯管。
⏹固液混合在常温下反应制备气体的装置（见上图②）◆反应物和反应条件的特征：反应物中有固体和液体，反应不需要加热。
◆装置气密性的检查方法：在导管出口处套上橡皮塞，用弹簧夹夹紧橡皮塞，从漏斗中加水。
如果液面稳定后水面不下降，则表明装置气密性良好。
◆要根据实际情况选择(a)(b)(c)(d)四种装置。
●装置(a)的特点：装置简单，适用于制取少量的气体；容易造成气体泄漏，增加药品不太方便。
●装置(b)的特点：便于随时添加药品。
●装置(c)的特点：可以控制反应速率。
●装置(d)的特点：可以控制反应的发生和停止。
（希望停止反应时，用弹簧夹夹住橡皮管。
这时由于试管内的气压大于外界大气压，试管内的液面会下降）◆如果使用长颈漏斗，注意长颈漏斗的下端管口应插入液面以下，形成液封，防止生成的气体从长颈漏斗逸出。
使用分液漏斗时无需考虑这个问题。
◆选择装置时，要选择带有橡皮塞的直管。
(a)装置使用单孔橡皮塞，(b)(c)(d)装置使用双孔橡皮塞。
初三化学实验装置图汇总
实验装置图汇总
1. 发生装置
2. 净化装置
除杂质气体
（洗气瓶）
除水蒸气 （干燥管） 除水蒸气 除CO 、H2等与金属氧化物反应的气体
3. 收集装置
4．尾气处理装置
5．测量气体体积装置
6．气密性的检查
7．总体思想
装置连接→气密性检查→装固体药品→加液体药品→气体制取
例.甲酸(HCOOH)通常是一种无色易挥发的液体，它在浓硫酸作用下易分解，反应方程式为： HCOOH 浓硫酸CO ↑+H 2O ，某课外活动小组的同学欲用该反应来制取CO ，并还原红棕色的氧化铁粉末。
现有下列仪器或装置供选择：
（1）用甲酸滴入浓硫酸的方法制取CO ，应选 （填序号）装置；如果要除去CO 中混
有少量甲酸气体，最好选择上图中 （填序号）进行洗气。
（2）用上述方法制取的CO 还原氧化铁，并检验气体产物，则各仪器的接口连接顺序为： （填字母）。
（3）在对氧化铁粉末加热前，为安全起见，应进行的一项重要操作是 。
（4）从开始加热到实验结束，氧化铁粉末的颜色变化为 ， 反应方程式为 。
（5）上述实验的尾气不能直接排放到空气中，请你说出一种处理尾气的方法： 。
（6）在该制取CO 的反应中，浓硫酸所起的是 作用。
②，③; B 接?D 、C 接?G （或H ）、
H （或G ）接F ； 加热前要先通CO 排出空气；
由红棕色变为黑色； 略； 将尾气点燃（或气球、塑料袋收集尾气）； 催化。
初中化学气体制取装置总结
初中化学气体制取与收集装置总结一、气体发生装置确定确定发生装置依据：1.反应物状态；2.反应条件是否需要加热1、固液反应不加热、液液反应不加热型可用下图装置：比较三套装置的优缺点用试管装置简单,但产生气体的量少；改用长颈漏斗后添加液体方便但产生氧气流不平稳；换用分液漏斗或注射器后可避免长颈漏斗的缺点;例如：上图装置可控制反应的发生2H2O2错误!2H2O+O2↑注意：固液反应不加热、液液反应不加热适用该装置,当固液反应、液液反应需要加热时只需要再添加酒精灯即可;2、固固加热型如：2KClO3错误!2KCl+3O2↑4错误!K2MnO4+MnO2+O2↑注意使用该装置时试管口一定要向下倾斜,原因是防止加热过程中产生的冷凝水倒流引起试管底炸裂;二、气体收集装置确定气体收集方法确定的依据：密度：密度比空气大向上排空气法 E密度比空气小向下排空气法 D溶解性：不易溶于水不与水反应排水法 C引申：1.已知收集方法推测气体性质：一种气体只能用向上排空气法,由此可以得出该气体有什么样的性质2.三种气体收集方法均可采用下图装置向上排空气法：长管进短管出向下排空气法：长管出短管进排水法：集气瓶事先装满水,长管进短管出除此以外,该装置还常常用于洗气氧气的实验室制法和迁移知识1．根据下列实验装置图,A B C D E1写出标有序号的仪器名称：①_____________,②____________；2在实验室中用过氧化氢溶液和二氧化锰混合制取氧气时,其中二氧化锰起______作用,发生反应的化学方程式为___________________________________________；选择的发生装置是,收集装置是填编号;检验氧气是否收集满的方法是： ;3实验室用大理石和稀盐酸在常温下制取二氧化碳气体,应选择的发生装置为_________填写装置的字母代号,下同；应选用的收集装置是___________;写出检验二氧化碳的方法是 ;2．实验室中,利用下列装置可以制取某些气体,请回答下列问题;A B C D E⑴写出带标号的仪器的名称：①；② ;⑵向气体发生装置内加入药品前,应该进行的操作是 ;⑶实验室若用高锰酸钾制取氧气,选择的发生装置是；用双氧水制氧气的化学方程式为⑷乙炔又称电石气,是一种无色、无味、密度比空气略小,不溶于水的气体；工业上常用它燃烧产生的高温来切割和焊接金属；实验室用电石固体与水反应制取乙炔;你认为制取乙炔应选择的发生装置是；收集装置是 ;3．现有下图所示的实验装置,请回答问题：1在加入药品之前应对实验装置进行 ;2可用于实验室制备和收集O2的一套装置是填字母编号 ;写出用此装置制备O2的反应化学方程式 ;4、充分加热氯酸钾和二氧化锰的混合物后得到的剩余固体是4．右图装置可用于排水法、向上向下排空气法、洗气等,下列说法错误的是A．排空气法收集氧气,气体从a端通入B．瓶内装有澄清石灰水,b端进气检验氧气中是否混有二氧化碳C．排水法收集氧气,先装满水,b端进气D．给病人输送氧气,装半瓶水,a端进气,能观察氧气输出的速率,还可以湿润氧气4．化学是一门以实验为基础的学科,化学所取得的丰硕成果,是与实验的重要作用分不开的;结合下列实验装置图回答问题：A B C D E图1 图21写出图中带标号仪器的名称：①②;2若实验室对你开放,请从图1中选择合适的装置,制取一种你熟悉的气体;你想制取的气体是,选择的发生装置是填序号,下同,选择的收集装置是,选择此收集装置的理由是;3装置B虽然操作简便,但无法控制反应速率;请从图2中选取填序号取代B中的单孔塞,以达到控制反应速率的目的;同时得到氯化钙和水,氨气是一4、实验室用熟石灰跟氯化铵固体共热制取并收集氨气NH3种极易溶于水,且密度比空气小的气体,那么制取并收集氨气的装置是 .5．实验室常用下列装置制取气体,请你根据所学知识回答下列问题;A B C D E F G 1写出编号所指仪器的名称：① ；② ;2以上装置图中共有两处明显的错误,请你找出错误的地方并把改正的结果填在下列横线上：① ；② ;上述装置改进后,请继续回答下列问题;3小李在实验室中用氯酸钾和另一种固体制取氧气,他选择上述装置中的A 和填字母进行组装;小红在实验室中选用C 装置作为氧气的发生装置;在他们的实验中都用到了一种相同的固体药品是 填化学式,在两个反应中它起 作用;请你写出小红制取氧气的化学反应方程式： ;4实验室选用C 和E 装置还可以制取的气体是 填化学式,写出实验室制取该气体的化学方程式 ;5装置B 、C 都可以用来制取4中的气体,比较这两个装置的不同,指出B 装置的一个突出优点 ;6有一名同学欲用G 装置收集H 2,则H 2应从导管口 通入;一般实验步骤及气体的净化实验室制取气体的一般顺序是：连接装置→检查气密性→装药品先固体,后液体→反应→收集气体应等到装置中空气排净后再收集;② 带小孔的隔①气体的净化原则：净化时所需气体不能参加化学反应或因溶解而损失,也不能引入新的杂质;净化的顺序一般是除杂在前,干燥在后,干燥后的气体不能再通过水溶液;三、制取氧气实验装置图一用过氧化氢制取氧气2H2O2错误!2H2O+O2↑1.实验装置2.实验操作步骤：1检验装置的气密性2先在锥形瓶底部加入二氧化锰然后由漏斗加入过氧化氢3收集氧气：排水法氧气不易溶于水向上排空气法氧气密度比空气的密度大注意：二氧化锰作为催化剂,只改变化学反应的速率,本身在化学反应前后质量和化学性质不改变;二用高锰酸钾制取氧气2KMnO4错误!K2MnO4+MnO2+O2↑1、实验装置2、实验步骤：1检查装置的气密性2在试管中放入药品和一团棉花,并固定在铁架台上3将集气瓶盛满水,盖好玻璃片4点燃酒精灯,先均匀加热,再对准药品加热5有气泡连续产生时收集氧气6把导管拿出水面,熄灭酒精灯实验注意事项：1如何检查气体发生装置的气密性2为什么要在试管口放一团棉花3为什么试管口要略向下倾斜4导管口开始有气泡放出时,不宜立即收集,为什么5停止加热时,先熄灭酒精灯,再把导管移出水面,可能会造成什么后果氧气验满：带火星的木条放在集气瓶口,复燃则满检验:带火星的木条放在集气瓶内,复燃则为氧气巩固练习1.下列化学反应中,属于化合反应的是填序号,下同只属于氧化反应不属于化合属于分解反应的是 ;①镁＋氧气氧化镁点燃②乙炔＋氧气二氧化碳＋水③碱式碳酸铜加热氧化铜＋水＋二氧化碳通电④水氢气＋氧气2.下面甲、乙两图都是实验室用过氧化氢制取氧气的装置图,是比较甲、乙两图在收集方法上有什么不同二者所使用的漏斗有什么不同但它们相同的地方是：①反应原理②都在漏斗中装入 ,在锥形瓶中装入 ;③都是体和体的反应,且反应加热,即都是型;甲乙延伸拓展下面的装置图也可以用来制取氧气,是分析,注射器中应该装的药品是 ,试管中装的药品是 ;写出这一反应的文字表达式： ;会写化学方程式的同学请把它写在后面要相信自己,使用该装置的优点是：4、已知过氧化氢溶液在二氧化锰作催化剂的条件下能够迅速分解生成氧气和水,可以通过调节分液漏斗的活塞控制液体的滴加速率;请根据图示装置,回答下列有关制取氧气的问A B C D E a 题; ⑴分液漏斗中应盛放的物质是 ,锥形瓶中应盛放的物质为 ⑵该方法制取氧气的字母表达式为 ⑶收集氧气应选择装置 或⑷若实验时用此法代替加热高锰酸钾制取氧气,其优点是：;5、根据实验装置图,回答下列问题：⑴实验室用排空气法收集氧气可选用 装置用编号回答;⑵实验室用KMnO 4制氧气的反应方程式为 ;用KMnO 4制氧气的实验中,如果发现试管破裂,原因可能是填操作失误方面的原因;⑶实验室用无水醋酸钠固体和固体碱石灰加热制取甲烷气体;甲烷的密度比空气小,不溶于水;制取甲烷的发生、收集装置可选用 和 用编号回答;⑷F 装置可收集和储备氢气,若用水将装置中的氢气排出,水应从填a 或b 端通入;6、⑴用高锰酸钾制取一瓶氧气,做细铁丝在氧气中燃烧的实验⑵并粗略测定加热2g 高锰酸钾所收集到的氧气的体积;a b c dA B C为达到装置⑵的目的,各装置的正确连接顺序是：a →→→d问题分析：①实验过程中发现B瓶中的水变红了,原因是 ;②用收集到的氧气做细铁丝燃烧实验时,发现瓶底炸裂,发生失误的操作原因可能是 ;。
重磅-初中化学气体制取与收集装置总结
初中化学气体制取与收集装置总结气体发生装置确定确定发生装置依据：1.反应物状态；2.反应条件（是否需要加热）1、固液反应不加热、液液反应不加热型可用下图装置：比较三套装置的优缺点用试管装置简单，但产生气体的量少；改用长颈漏斗后添加液体方便但产生氧气流不平稳；换用分液漏斗或注射器后可避免长颈漏斗的缺点。
例如：上图装置可控制反应的发生====2H2O+O2↑2H2O2MnO2注意：固液反应不加热、液液反应不加热适用该装置，当固液反应、液液反应需要加热时只需要再添加酒精灯即可。
2、固固加热型====2KCl+3O2↑如：2KClO3MnO2====K2MnO4+MnO2+O2↑2KMnO4△注意！使用该装置时试管口一定要向下倾斜，原因是防止加热过程中产生的冷凝水倒流引起试管底炸裂。
气体收集装置确定气体收集方法确定的依据：密度：密度比空气大向上排空气法E密度比空气小向下排空气法 D溶解性：不易溶于水不与水反应排水法 C引申：1.已知收集方法推测气体性质：一种气体只能用向上排空气法，由此可以得出该气体有什么样的性质2.三种气体收集方法均可采用下图装置向上排空气法：长管进短管出向下排空气法：长管出短管进排水法：集气瓶事先装满水，长管进短管出除此以外，该装置还常常用于洗气氧气的实验室制法和迁移知识1．根据下列实验装置图，回答问题：A B C D E （1）写出标有序号的仪器名称：①_____________，②____________；（2）在实验室中用过氧化氢溶液和二氧化锰混合制取氧气时，其中二氧化锰起______作用，发生反应的化学方程式为___________________________________________；选择的发生装置是，收集装置是（填编号）。
检验氧气是否收集满的方法是：。
（3）实验室用大理石和稀盐酸在常温下制取二氧化碳气体，应选择的发生装置为_________（填写装置的字母代号，下同）；应选用的收集装置是___________。
初中化学常用的化学仪器及名称图
初中化学常用的化学仪器及名称图1、能直接加热的仪器:试管、蒸发皿、燃烧匙.2、不能直接加热的仪器:烧杯、烧瓶.3、不能加热的仪器:集气瓶、水槽、漏斗、量筒.4、用于称量和量取的仪器:托盘天平、量筒.5、用于取药品的仪器:药匙、镊子、胶头滴管.6、给液体加热的仪器:试管、烧杯、烧瓶、蒸发皿7、给固体加热的仪器:试管、蒸发皿8、用于夹持或支撑的仪器:试管夹、铁架台(带铁夹或铁圈)、坩埚钳.9、过滤分离的仪器:漏斗、玻璃棒.10、加热常用的仪器:酒精灯.11、加热至高温的仪器:酒精喷灯、电炉.化学实验基本操作一、药品的取用（一）三大原则1、取用药品的“三”不原则:不触不尝不猛闻2、取用药品的用量:“节约原则”⑴严格按实验规定用量;⑵未指明用量取最少量:液体1mL-2mL;固体盖满试管底部。
3、实验剩余药品“三不”原则：不丢不回不带走．（二）取用方法1、固体药品的取用方法：⑴块状固体和密度较大的金属颗粒：“一横二放三慢竖”．⑵粉末状固体：“一斜二送三直立”．a、块状或密度较大的固体颗粒一般用镊子夹取。
b、粉末状或小颗粒状的药品用钥匙（或纸槽）。
c、使用过的镊子或钥匙应立即用干净的纸擦干净。
2、液体药品的取用方法（1）较多量：“一放、二向、三挨、四流”．A、从细口瓶里取用试液时，应把瓶塞拿下，倒放在桌上；（2）较少量：用胶头滴管吸取．A、吸有药液的滴管应悬空垂直在仪器的正上方，将药液滴入接受药液的仪器中，不要让吸有药液的滴管接触仪器壁；B、不要将滴管平放在实验台或其他地方，以免沾污滴管；C、不能用未清洗的滴管再吸别的试剂（滴瓶上的滴管不能交叉使用，也不需冲洗）二、一定量药品的称量和液体的量取液体（用量筒量取）固体（用托盘天平称取）（一）托盘天平固体称量用天平，平放然后再调零；用纸先将盘底垫，易潮易腐放烧杯；左物右码不要乱，右加游码等于左；取码用镊手不沾，先大后小游码添；完毕砝码归盒中，游码回到零刻度．A、酒精灯内的酒精不超过容积的2/3；B、用完酒精灯后必须用灯帽盖灭，不可用嘴去吹灭；C、绝对禁止向燃着的酒精灯内添加酒精；D、绝对禁止用燃着的酒精灯引燃另一盏酒精灯，以免引起火灾。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级实验装置图汇总1.发生装置
2. 收集装置
３. 净化装置
4.尾气处理装置
5.量气体体积装置
６．气密性的检查
1、将装置的导管口一端浸没于水中，再用双手手掌握住容器（试
管可用一只手握住，如左图；复杂仪器还可微热），若在导管口
．．．
处有气泡冒出
．．．．．．．．．．，则装置的
．．．．．．，松手后，水在导管里形成了一段水柱
气密性良好。
概括为：微热看气泡，静置看液面（又称整体法）。
2、如左图，关闭止水夹后，从长颈漏斗向试管中注入一定量的水，使
漏斗内液面高于试管内液面，静置后若漏斗内液面不下降，则装置的气
密性良好；液面下降，则装置的漏气；
概括为：注液静置看液面（又称局部法）。
７．总体思想
装置连接→气密性检查→装固体药品→加液体药品→气体制取。
