地下室承台、筏板基础超挖处理方案设计

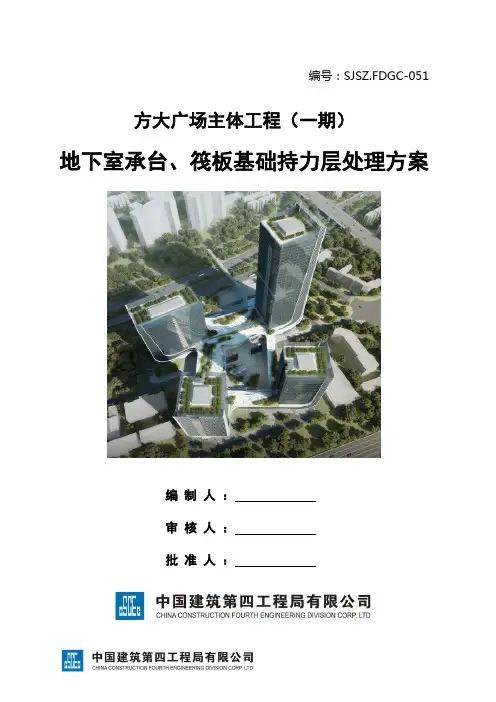

编号：SJSZ.FDGC-051 方大广场主体工程（一期）

地下室承台、筏板基础持力层处理方案

编制人：

审核人：

批准人：

第一节编制说明及编制依据 .............................. - 1 -

1. 编制说明......................................... - 1 -

2. 编制依据......................................... - 1 - 第二节工程概况 ........................................ - 2 -

1. 工程概况......................................... - 2 -

2. 现场相关情况..................................... - 2 - 第三节地下室承台、筏板基础持力层处理措施............... - 3 -

1. 地下室承台及筏板基础持力层处理措施............... - 3 -

2. 地下室承台及筏板基础处理后示意图................. - 4 -

3. 其他注意事项..................................... - 4 - 第四节施工准备及顺序 .................................. - 5 -

1. 施工准备......................................... - 5 -

2. 施工顺序......................................... - 5 - 第五节施工安全质量保证措施 ............................ - 6 -

1. 施工质量保证措施................................. - 6 -

2. 施工安全要求和措施............................... - 6 -

第一节编制说明及编制依据

1.编制说明

根据设计图纸（编号GS-D-03）说明中第2条和（编号GS-D-03）说明中第6条及独基说明的要求，本工程地下室承台及筏板基础必须落在相应基础持力层上，具体详见下表：

施工开挖后，必须通知勘察设计相关人员进行现场验槽，若所在编号承台及筏板基础的持力层与实际土层不相对应，当实际土层承载力大于所表示的土层时，可无需向设计人员反馈，如果小于则需设计人员重新调整基础大小。比如图上编号为JC01a,开挖后发现持力层为全风化层，则需要向设计人员反馈,为中风化时则无需反馈调整基础大小。若开挖后基槽局部承载力达不到设计要求，必须进行相应处理。

现场开挖后，发现承台及筏板基础在设计标高位置，未全部落在设计持力层上，现场经勘察和设计相关人员讨论同意，采取相应处理措施，特编制本方案对处理措施予以明确。

2.编制依据

1、《建筑结构荷载规范》（GB50009-2012）

2、《建筑地基基础施工质量验收规范》GB50202-2002

3、《混凝土结构工程施工质量验收规范》（GB50204-2002（2011版））

4、《混凝土结构设计规范》（GB50010-2010）

5、《混凝土结构工程施工规范》(GB50666-2011)

6、方大广场相关设计图纸

7、方大广场施工组织设计

8、《方大城市更新单元项目工程北侧地块岩土工程详细勘察报告》，深圳市勘察研

究院有限公司，2014年1月；

9、《方大城市更新单元项目工程南侧地块岩土工程详细勘察报告》，深圳市勘察研究院有限公司，2014年3月；

10、方大广场现场施工实际情况

第二节工程概况

1.工程概况

2.现场相关情况

现场开挖承台后发现：除钻爆开挖承台和筏板基础落实在设计岩面持力层上，其他承台在设计标高底面与持力层存在一些误差。现场邀请勘察设计相关人员现场验槽后，由勘察设计人员出具初步处理意见，我项目部按勘察设计和业主意见要求编制处

理方案。

第三节地下室承台、筏板基础持力层处理措施

1.地下室承台及筏板基础持力层处理措施

根据施工现场实际情况，按勘察设计和业主现场给出的意见，对承台及筏板基础底部未直接落实在设计持力层上的，由机械配合人工进行超挖，超挖至设计持力岩层，清理表面浮土、碎石等，并冲洗干净，报请勘察设计单位进行现场复核，满足要求后进行C15砼回填至设计垫层面并振捣密实后进入下一步工序施工。如下图1所示：

图1：承台及筏板基础超挖示意图

图1中砖胎膜砌筑厚度按下表取值：

图1中开挖放坡系数M按下表取值：

2.地下室承台及筏板基础处理后示意图

承台及筏板基础完成砖胎膜、胎膜素土回填、垫层及防水和保护层工序后如下图2所示：

图2：承台及筏板基础施工完毕示意图

3.其他注意事项

1）施工现场施工过程中，一旦发现开挖到设计标高后，基底持力层与设计不符，立即通知业主、监理、勘察设计单位先行试验槽，得到他们允许后立即组织进行超挖；超挖过程中严格进行控制，由机械配合人工进行开挖，不得对基底持力层扰动过大或产生破坏，以免影响基底持力层受力效果；

2）开挖到持力岩层后，组织人工对岩层表面进行清理浮土、碎石，并冲洗干净，晾晒干后及时报请业主、监理、勘察设计单位进行验槽；项目部商务部同时派员参加，

对超挖工程量进行现场实测，明确超挖土石方和回填砼用量，及时报请监理、勘察设计和业主进行签认，以免承台及筏板基础回填后导致推诿扯皮；

3）2#楼为筏板基础，根据其结构及地基基础受力特点及要求，整个核心筒区域如有超挖的情况，则对整个核心筒区域超挖部分用C15混凝土进行满填至承台垫层底。此外，核心筒砖胎模外围周边均采用C15混凝土回填至筏板垫层底，以上工程量现场实测实量。

4）承台及筏板基础开挖过程中，做好地下水防排措施，防止地下水进入到承台、筏板基础施工范围内，以免其对基底进行浸泡，影响持力层承载力验槽结果。

5）其他未尽事宜速与项目部技术部进行联系协调处理，严禁私自处理。

第四节施工准备及顺序

1.施工准备

1.1.测量放线

土方工程开工前，复核业主提供的水准、坐标控制点，编制测量复核成果表报监理工程师复核签字后投入现场使用；地下室承台定位按本工程图纸由专职测量员用全站仪放线，并经监理验收。

1.2.基坑降水：

在南北基地共挖15个集水井安排2名专职人员各井配备2台潜水泵抽水排出。

1.3.现场道路：

现场临时道路根据地下阶段施工总平面布置图布设，确保满足土方外运。

1.4.机械、材料准备

二台PC200挖掘机，二辆12吨载重汽车，二台潜水泵。

1.5.施工用水、用电：

按施工现场用水、电的布置按照临时用水电施工方案执行。

2.施工顺序
