瑞基电动门说明 开关型
瑞基调节门说明书
b.对于客户自行加工驱动套内螺孔时，先按上述 1.1 加工装配好驱动套，再按上述 a 同样步骤装配。
以进行手动操作。进行手轮操作前， 先将方式选择钮放在“停止”或“就地”位置，压下电动/手动切换 手柄至手动位置，压手柄的同时慢慢转动手轮，以便使离合器挂上档。挂上手动档后，可以放开手柄，它 会靠发条弹簧的作用回到自由位置，但内部的离合器已经锁定在了手动位置，这时转动手轮就会带动输出
轴转动，这样便实现了手动操作。 离合器被巧妙地设计成了电动优先机构，当电机转动时，离合器会自动切换到电动操作位置。 切换手柄可以用挂锁锁定在电动操作或手动操作位置，请注意：用挂锁将手柄锁定在手动位置时，电
数字，首次出现的数字为原设置值，通过下移键选择后用确认键确认。 若设定为 0（不保护），则电动装 置在关闭过程中只有当过转矩时，电动装置才停止动作； 若设定为 1（保护），当电动装置关闭过程中检 测到过转矩或关闭限位时，电动装置都会停止动作。
4.2.5 关阀过矩保护选择 该项规定了关阀操作时过转矩保护值。进入 H—05 项后，III 区将出现以前设置的开阀操作时过转矩
方式选择旋钮（红钮）放在“停止”或“就地”位置，设定器对准显示屏，按设定器任意键（不包括 复位键），显示屏上 II 区将出现“H—01”画面； 用下移键可使 II 区依次出现下列字符：（电动装置电 气罩外壳正上方有相应字符解释及报警信息，可对照其提示方便快速地进行各参数设定） H — 01 — 关闭方向选择项 H — 02 — 远程优先选择项 H — 03 — 就地控制选择项 H — 04 — 关闭限位保护选择项 H — 05 — 关闭过矩保护值选择项 H — 06 — 打开过矩保护值选择项 H — 07 — ESD 选择项 H — 08 — 关闭限位点确认项 H — 09 — 打开限位点确认项 H — 10 — 当前转矩显示项
瑞基电动门RQ.RQM调试方案
四、执行机构的调试4.1本安型设定器设定器用于对执行机构进行非侵入式的调试设定、参数检查和故障诊断。
在使用设定器时，方式选择旋钮应事先置于“就地”或“停止”位置，设定器的红外发射头应对准执行机构的显示窗，与执行机构的距离应小于1米。
下移键：用于选择菜单中当前项目的下一个项目，且在当前菜单的若干项目中循环，即当光标指向最后一个项目时，再按该键，光标会返回菜单中的第一个项目；加键：用于增加具有数字设定项目的数值；减键：用于减小具有数字设定项目的数值；确认键：用于确认进入选定的子菜单或确认设定值。
返回键：用于返回上一级菜单或画面。
在任何一级子菜单中按键会使显示返回到上一级菜单；复位键：用于在执行机构偶尔出现工作锁死的情况下，激发一个硬件复位信号，使执行机构恢复到正常的工作程序循环之中。
注：上述情况极少发生或不发生，故此键一般不用。
注：当方式钮处于“就地”位置时，同时按下加键和下移键，执行机构执行“就地开”动作；同时按下减键和确认键，执行机构执行“就地关”动作。
设定器型号：RQ型；防爆标志：ExiaⅡcT4；防爆合格证编号：CNEx01.767。
设定器工作环境条件：温度-30℃~+450℃，相对湿度≤95%，大气压力0.86 MPa ~1.06MPa，电源：2节5号普通电池。
设定器使用注意事项：1、严禁危险区开盖；2、不得随意更换或改动影响防爆性能的元器件和结构；3、必须用清洗剂或潮湿布清洗擦拭。
4.2执行机构的显示执行机构上电初始化后，整个液晶显示画面以大字体显示阀门开度的百分数（图4-2），右上角为电池电量状况显示符，右下角为报警显示区。
在阀位极限时，阀门开度以蝶阀模拟图形式显示（图4-3a、b）。
将设定器对着执行机构，按设定器任意键（不包括复位键），液晶将显示主菜单。
从主菜单可以进入参数设定、参数检查和状态查询菜单。
进入菜单显示状态后，液晶分成四个显示区：菜单区（参数设定、参数检查和状态查询）、报警区、提示区及电池状态显示区（图4-4）。
气动(电动)调整门操作说明(补充版)
气/电动门操作说明一、气动调整门（气动隔离门）操作方法：气动门调整门可以根据进气方式不同，失气后也会出现三种不同情况，大致分成：如上部进气的为失气全开，下部进气为失气全关，上下均有进气的为失气（短时）可自保持。
大部气动门均有强制手轮，可进行阀门手动操作，如遇紧急情况可根据下列情况进行操作。
（一般气动调整门前后均有手动门及旁路门，可进行调节操作）有压疏水气动门需会手动操作。
气动调整门：气动门从上方进气，失气时开启，可以手动关，操作方法：手轮上的锁紧装置正常情况下卡在凹槽锁住，需要操作时拔出旋转即解锁，之后操作手轮即可。
气动门从上方进气，失气时开启，可以手动关，操作方法：无锁紧装置，直接操作即可。
气动门从下方进气，失气时关闭，可以手动开，操作方法：旋松阀门门杆套上螺丝，之后操作手轮。
气动门上下方均进气，失气时保位（如除氧器主、副调整门），可以手动开启、关闭。
操作方法：正常运行中销子卡在手轮凹槽中，起到锁紧作用，阀门门杆套上有限位装置，在OPENING位置阀门无法关，在CLOSING位置时阀门无法开，在中间NEUTRAL位置时可正常开关，需操作时拨开销子，操作手轮即可。
高压主汽门前疏水气动门，操作方法：阀门上有2个连杆，左侧短的为解锁装置，正下方的为啮合装置，正前方为操作手轮，需要操作时拔出解锁装置，同时旋转啮合装置，确认啮合后手动操作手轮即可。
二、电动门/电动调整门：1、ROTORK电动门操作（如：密封风机进口电动门、减温水电动门）：现场照片：操作方法：1)手动就地操作：将旋转红色旋钮至停止位置，压下手动/自动手柄，使其处于手动位置。
然后手动开启/关闭阀门操作（正对电动头，一般顺时针为开；逆时针为关）。
注意：旋转手轮挂上离合器, 使阀门处于手动位置时，若松开手柄，手柄将自动弹回初始位置，不能进行手动操作，且手轮将保持啮合状态, 直到执行器被电动操作, 手轮将自动脱离，回到电机驱动状态。
2)电动操作：（1）、选择“就地/停止/远程”操作红色选择器可选择就地或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。
RAGA瑞基调试说明
RAGA瑞基调试说明RAGA瑞基阀门电动装置调试四电动装置的调试4.1 设定器在使用设定器时，方式选择旋钮应事先置于“就地”或“停止”位置，设定器的红外发射头应对准电动装置的显示窗，与电动装置的距离应小于1米：↓下移键，用于选择菜单当前项目的下一个项目，且在当前菜单的若干项目中循环，即当光标指向最后一个项目时再按该键，光标会返回菜单中的第一个项目；＋加键，用于增加具有数字设定项目的数值；－减键，用于减小具有数字设定项目的数值；←确认键，用于确认进入选定的子菜单或确认设定值；⌒返回键，用于返回上一级菜单或画面。
在任何一级子菜单中按⌒键会使显示返回到上一级菜单；R 复位键，用于在电动装置偶尔出现工作锁死的情况下，激发一个硬件复位信号，使电动装置恢复到正常的工作程序循环中。
注：当方式钮处于“就地”位置时，同时按下＋键和－键，电动装置执行“连续开”动作；同时按下－键和←键，电动装置执行“连续关”动作；4.2工作设定该电动装置的电气罩上配有一字段式液晶显示屏。
其布局有Ⅰ区、Ⅱ区、Ⅲ区。
Ⅰ区为阀位显示区，以阀位开度百分比的形式实时显示当前阀位值；Ⅱ区为工作设定区或状态报警区，工作设定是以字符“H”开始；状态报警是以字符“F”或“A”开始；Ⅲ区为工作参数设定值显示或电池显示区；当处于工作参数设定时，该区显示相应的参数值；正常情况下，当电池电量用完时，该区显示“00”字样，提醒用户更换电池。
方式选择旋钮（红钮）放在“停止”或“就地”位置，按设定器对准显示屏，按设定器任意键（不包括复位键），显示屏上Ⅱ区将出现“H-01”画面；用↓键可使Ⅱ区依次出现下列字符：H-01-----关闭方向选择项H-02-----远控优先选择项H-03-----就地控制选择项H-04-----关闭限位保护选择项H-05-----关闭过矩保护值选择项H-06-----打开过矩保护值选择项H-07-----ESD选择项H-08-----关闭限位点确认项H-09-----打开限位点确认项H-10-----当前转矩显示项上述各项通过设定器确认后可进入相应的子项或预处理程序。

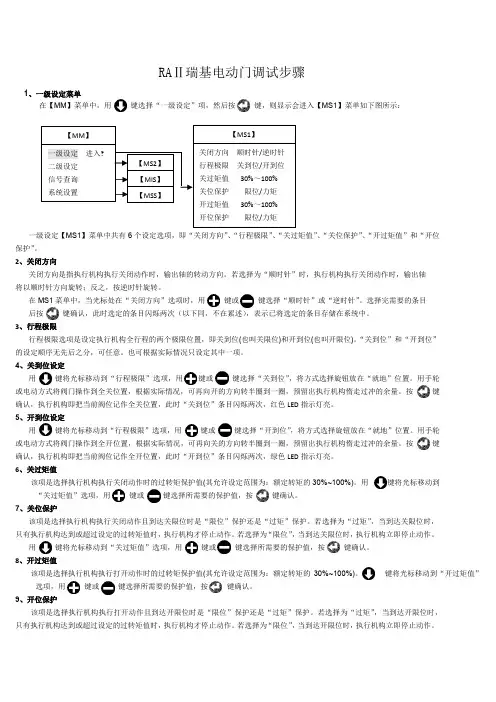

RAⅡ瑞基电动门简易调试步骤
RA Ⅱ瑞基电动门调试步骤1、一级设定菜单在【MM 】菜单中，用 键选择“一级设定”项，然后按 键，则显示会进入【MS1】菜单如下图所示：一级设定【MS1】菜单中共有6个设定选项，即“关闭方向”、“行程极限”、“关过矩值”、“关位保护”、“开过矩值”和“开位保护”。
2、关闭方向关闭方向是指执行机构执行关闭动作时，输出轴的转动方向。
若选择为“顺时针”时，执行机构执行关闭动作时，输出轴将以顺时针方向旋转；反之，按逆时针旋转。
在MS1菜单中，当光标处在“关闭方向”选项时，用 键或 键选择“顺时针”或“逆时针”。
选择完需要的条目后按 键确认，此时选定的条目闪烁两次（以下同，不在累述），表示已将选定的条目存储在系统中。
3、行程极限行程极限选项是设定执行机构全行程的两个极限位置，即关到位(也叫关限位)和开到位(也叫开限位)。
“关到位”和“开到位”的设定顺序无先后之分，可任意。
也可根据实际情况只设定其中一项。
4、关到位设定用 键将光标移动到“行程极限”选项，用 键或 键选择“关到位”，将方式选择旋钮放在“就地”位置。
用手轮或电动方式将阀门操作到全关位置，根据实际情况，可再向开的方向转半圈到一圈，预留出执行机构惰走过冲的余量。
按 键确认，执行机构即把当前阀位记作全关位置，此时“关到位”条目闪烁两次，红色LED 指示灯亮。
5、开到位设定用 键将光标移动到“行程极限”选项，用 键或 键选择“开到位”，将方式选择旋钮放在“就地”位置。
用手轮或电动方式将阀门操作到全开位置，根据实际情况，可再向关的方向转半圈到一圈，预留出执行机构惰走过冲的余量。
按 键确认，执行机构即把当前阀位记作全开位置，此时“开到位”条目闪烁两次，绿色LED 指示灯亮。
6、关过矩值该项是选择执行机构执行关闭动作时的过转矩保护值(其允许设定范围为：额定转矩的30%~100%)。
用 键将光标移动到“关过矩值”选项，用 键或 键选择所需要的保护值，按 键确认。
(完整版)瑞基电动门说明-开关型
注意： 1）、当方式钮处于“就地”位置时，同时按下加键和下移 键， 电动装置执行“连续开”动作；同时按下减键和返回 键，电动装置执行“就地关”动作。
2）方式钮处在“远程”位置；或方式钮处在“就地”位置， 且电机在转动或电机停止后但仍在“禁动”时间内，设定 器操作无效。
2、工作设定 该电动装置的电气罩上配有一段位式液晶显示屏。其布局 有I、II、III区。
I区为阀位显示区：以阀位开度百分比的形式实时的显示当前阀位值。 II区为工作设定区或状态报警区：工作设定是以字符“H”开始；状态 报警是以字符“F”或“A”开始。 III区为工作参数设定值显示区或电池显示区：当处于工作参数设定时， 该区显示相应的参数值，正常情况下，当电池电量用完时，该区显示 “00”字样，提醒用户更换电池。
3.远程控制操作 将就地/远程开关打到远程位置，通过操作员站上进行操作
三、阀位设定
1、本安型设定器 设定器用于对电动装置进行非侵入式的工作设定。在使
用设定器时，方式选择旋钮应事先置于“就地”或“停止” 位置，设定器的红外发射头应对准电动装置的显示窗，与 电动装置距离应小于1米。
下移键：用于选择菜单中当前项目的下一个项目， 且在当前菜单的若 干项目中循环，即当光标指向最后一个项目时，再按该键，光标会返 回菜单中的第一个项目； 加键：用于增加具有数字设定项目的数值； 减键：用于减小具有数字设定项目的数值； 确认键：用于确认进入选定的子菜单或确认设定值。 返回键：用于返回上一级菜单或画面。在任何一级子菜单中按 键会使 显示返回到上一级菜单； 复位键：用于在电动装置偶尔出现工作锁死的情况下， 激发一个硬件 复位信号，使电动装置恢复到正常的工作程序循环之中。
电动装置提供了操作手轮和电动/手轮切换手柄， 使得在 主电源掉电或控制电路失灵等特殊情况下可以进行手动操作。 进行手轮操作前， 先将方式选择钮放在“停止”或“就地”位 置，压下电动/手动切换手柄至手动位置，压手柄的同时慢慢转 动手轮，以便使离合器挂上档。挂上手动档后，可以放开手柄， 它会靠发条弹簧的作用回到自由位置，但内部的离合器已经锁 定在了手动位置，这时转动手轮就会带动输出轴转动，这样便 实现了手动操作。
瑞基说明书 Microsoft Word 文档
三、电动装置的操作3.1手动操作电动装置提供了操作手轮和电动/手轮切换手柄，使得在主电源掉电或控制电路失灵等特殊情况下可以进行手动操作。
进行手轮操作前，先将方式选择钮放在“停止”或“就地”位置，压下电动/手动切换手柄至手动位置，压手柄的同时慢慢转动手轮，以便使离合器挂上档。
挂上手动档后，可以放开手柄，它会靠发条弹簧的作用回到自由位置，但内部的离合器已经锁定在了手动位置，这时转动手轮就会带动输出轴转动，这样便实现了手动操作。
离合器被巧妙地设计成了电动优先机构，当电机转动时，离合器会自动切换到电动操作位置。
切换手柄可以用挂锁锁定在电动操作或手动操作位置，请注意：用挂锁将手柄锁定在手动位置时，电机的转动不能使离合器自动切换到电动操作位置。
3.2就地操作（外控型无此功能）若进行就地操作，需要将电气罩上的方式选择旋钮（红钮）置于就地位置，然后用操作旋钮（黑钮）对电动装置进行控制。
将操作旋钮（黑钮）旋到关闭位置；并保持不动，此时电动装置向关闭方向运动。
一旦放开操作旋钮，旋钮会自动回到原始位置，关闭方向的运动则马上停止；将操作旋钮旋到打开位置，电动装置向打开方向运动。
一旦放开操作旋钮，电动装置的动作便马上停止。
3.3远程控制操作详见《AQ阀门电动装置手册》的远程控制部分。
四、电动装置的调试4.1本安型设定器设定器用于对电动装置进行非侵入式的工作设定。
在使用设定器时，方式选择旋钮应事先置于“就地”或“停止”位置，设定器的红外发射头应对准电动装置的显示窗，与电动装置距离应小于1米。
设定器的外形见图4-1。
下移键：用于选择菜单中当前项目的下一个项目，且在当前菜单的若干项目中循环，即当光标指向最后一个项目时，再按该键，光标会返回菜单中的第一个项目；加键：用于增加具有数字设定项目的数值；减键：用于减小具有数字设定项目的数值；确认键：用于确认进入选定的子菜单或确认设定值。
返回键：用于返回上一级菜单或画面。
在任何一级子菜单中按键会使显示返回到上一级菜单；复位键：用于在电动装置偶尔出现工作锁死的情况下，激发一个硬件复位信号，使电动装置恢复到正常的工作程序循环之中。
瑞基RJ
瑞基RJ电动门1方式钮代表的按键：确认键：方式钮从“停止”位置—>“就地”位置，以下简称按下确认键；返回键：方式钮从“停止”位置—>“远程”位置，以下简称按下返回键；2.操作钮代表的按键下移键或减键：操作钮—>“关闭”位置，以下简称按下下移键或减键；上移键或加键：操作钮—>“打开”位置，以下简称按下上移键或加键；3.工作设定项有如下的内容：H-01——远控方式选择项 H-02——限位点设定项H-03——远控优先选择项 H-04——位置反馈调整项H-05——死区值选择项 H-06——电流标定选择项H-07——丢信动作选择项 H-08——ESD4.进入菜单将方式钮放在“停止”位置，操作钮放在“关闭”位置并保持3S钟以上，控制系统进入工作设定菜单。
Ⅱ区首先显示“H-01”，表示正处在菜单“H-01”选择项。
按下“下移键”可使菜单从“H-01”、“H-02”、……“H-06”、“H-07”再到“H-01”项依次循环；按下“上移键”可使菜单从“H-01”、“H-07”、……“H-03”、“H-02”再到“H-01”依次循环。
2.4.3使用菜单查询执行器当前工作参数或改变执行器原先工作参数5.限位设定H-02在RJ系列执行器里，限位设定的顺序是自由的，用户可以先设关限再设开限，也可以先设开限再设关限。
以下以先设关限再设开限来说明限位设定步骤。
Ⅱ区显示“H-02”时，按下“确认键”进入限位设定项。
这时Ⅲ区显示“0”，表示关限设定项，用手动方式将阀门运动到关限位，按下“确认键”，这时液晶屏上方的红色指示灯会闪动2下，液晶屏的I区会显示0%，表示执行器已经将该点标定为关限位，这个时候方式钮正好在就地位置，再将操作钮旋到开位置，执行器将会向开方向运动，等到阀门运动到开限位，放开操作钮，等到执行器停下，按下“确认键”重新进入限位设定菜单，液晶屏的Ⅲ区仍会显示“0”，表示关限设定，这不是我们需要的，请使用“加键”或“减键”将Ⅲ区的显示值变为“1”，即开限设定项，然后按下“确认键”，这时液晶屏上方的绿灯会闪动2下，液晶屏的I区会显示100%，表示执行器已经将这点的阀位标定为开限位。
瑞基电动门说明-开关型
22
阀位反馈电流(+)* 阀位反馈电流输出端
23
反馈电流公共端
反馈输出电流公共端
24
转矩反馈电流(+)* 转矩反馈电流输出端
25
紧急动作
紧急动作信号输入端
26
阀位电流入（+）* 阀位控制电流输入（+）端
27
阀位电流入（-）* 阀位控制电流输入（-）端
28
29
开位继电器1端*
执行机构处于“打开限位”指示继电器的输出触点1端
380V（或220v）输入端
2
动力电源
380V（或220v）输入端
3
动力电源
380V（或空置）输入端
4
直流电源0V
24V非稳压直流电源“-”输出端
5
直流电源24V
24V非稳压直流电源“+”输出端
6
S1继电器1端
S1继电器输出触点1端
7
S1继电器2端
S1继电器输出触点2端
8
S2继电器1端
S2继电器输出触点1端
瑞基门的说明
A
1
一、执行机构的结构与接线
1、外部结构
方式选择钮（远程、 就地、停止）
电动/手动切换手柄
转动手轮
图1.1
图1.2
A
2
2、内部结构
主控板
显示板
图2.1总貌
A
图2.2显示板
3
图2.3主控板
A
图2.4电源板
4
3、葵花接线盒
接线端子序 号
接线端子名称
接线端子含义
接外壳
接大地
1
动力电源
3.远程控制操作 将就地/远程开关打到远程位置，通过操作员站上进行操作
瑞可达自动门说明书
瑞可达自动门说明书1、设定局部开启总宽。
自动感应门的开启总宽可独立调整。
开启总宽可设定为开全或局部开启总宽。
（比如：在冬天应用以降低风速）设定程序流程开关至“长期性开启”部位：门扇以慢速度开启。
当门扇开启至所需局部开启总宽时，设定程序流程开关至“局部开启”部位。
这时门扇停顿，系统软件存储局部开启的，随后门扇以慢速度开启至开全部位，在开启停顿時间过侧门页自动关掉。
现自动感应门将实行局部开启作用。
2、户外传感器。
程序流程开关设定到：“自动”或“局部开启”部位：当人或物件进到磁感应地区时，门扇自动开启。
当开启停顿時间之后，门扇自动关掉。
3、房间内传感器。
程序流程开关设定到：“自动”或“单边开启”或“局部开启”部位：当人或物件进到磁感应地区时，自动门门扇自动开启。
当开启停顿時间之后，门扇自动关掉。
4、紧停按键深圳自动门。
当按住紧停按键时，电机电源电路被断开。
这时能用手动式来促进门扇。
5、“外接开启系统软件”的脉冲计数器（选择项：锁匙开关或IC卡）。
程序流程开关设定到“自动”或“单边开启”或“局部开启”部位：根据应用锁匙开关或IC卡传出开关门数据信号，门扇自动开启，在外面置开启开启停顿時间之后，门扇自动关掉。
程序流程开关设定到“关掉”部位：根据应用锁匙开关或IC卡传出开关门数据信号，门扇自动开启，在外面置开启开启停顿時间之后或路人历经色标传感器进到房间内，（如配有色标传感器）自动感应门自动关掉。
6、关闭电源后重启。
关闭电源修复后，自动控制系统将实行自身检测作用，约５秒后自动感应门以慢速度关掉并自动回到到程序流程开关所设定的程序流程方式。
假如紧停按键被按住时，将不可以自动修复。
