探讨Pc0808锤式破碎机工作原理
破碎锤的原理
破碎锤的原理破碎锤是一种常用于矿山、建筑和公路工程等领域的机械设备，其主要作用是将大块的岩石、矿石或混凝土等物料进行破碎。
破碎锤通过高速旋转的锤头对物料进行打击，从而将其破碎成较小的颗粒，以便于后续的运输和处理。
在使用破碎锤的过程中，了解其原理对于提高工作效率和延长设备使用寿命具有重要意义。
破碎锤的原理主要包括以下几个方面：1. 高速旋转锤头。
破碎锤内部装有一个高速旋转的锤头，通过液压系统驱动锤头实现高速旋转。
当锤头旋转时，其表面的锤面会对物料进行高速打击，使物料产生冲击和剪切力，从而实现破碎的效果。
2. 压缩和破碎。
在破碎锤的工作过程中，物料首先经过进料口进入破碎腔，随后被锤头的打击力压缩和破碎。
锤头的高速旋转使得物料在短时间内受到多次打击，从而将其压缩至临界点并最终破碎成所需的颗粒大小。
3. 液压系统控制。
破碎锤的液压系统起着至关重要的作用，它通过对液压油的控制来实现锤头的高速旋转和打击力的调节。
液压系统能够根据不同工况下的需要，对锤头的旋转速度和打击力进行精确的调节，以适应不同类型物料的破碎需求。
4. 耐磨材料的选用。
破碎锤的锤头和破碎腔内壁通常采用耐磨材料制成，以确保在长时间的高强度工作条件下依然能够保持良好的破碎效果。
同时，破碎锤的设计通常考虑到易损件的更换和维护，以降低设备的维护成本和停机时间。
总的来说，破碎锤的原理是通过高速旋转的锤头对物料进行打击，实现对物料的压缩和破碎。
液压系统的精确控制和耐磨材料的选用是保证破碎效果和设备稳定运行的关键因素。
了解破碎锤的工作原理，有助于合理使用和维护设备，提高工作效率，降低维护成本，延长设备使用寿命。

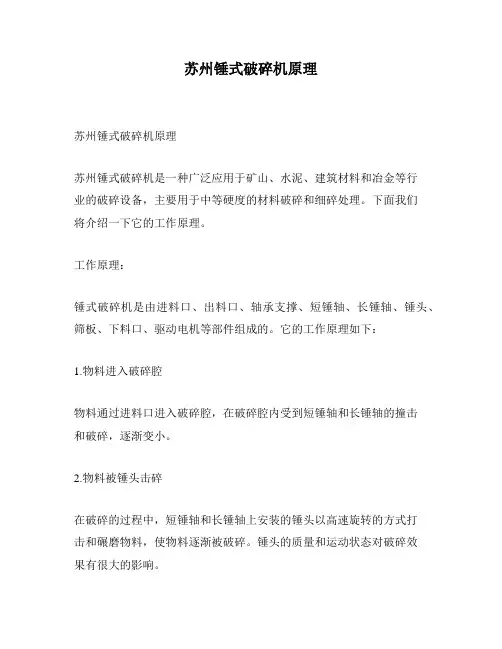

苏州锤式破碎机原理
苏州锤式破碎机原理
苏州锤式破碎机原理
苏州锤式破碎机是一种广泛应用于矿山、水泥、建筑材料和冶金等行
业的破碎设备，主要用于中等硬度的材料破碎和细碎处理。
下面我们
将介绍一下它的工作原理。
工作原理：
锤式破碎机是由进料口、出料口、轴承支撑、短锤轴、长锤轴、锤头、筛板、下料口、驱动电机等部件组成的。
它的工作原理如下：
1.物料进入破碎腔
物料通过进料口进入破碎腔，在破碎腔内受到短锤轴和长锤轴的撞击
和破碎，逐渐变小。
2.物料被锤头击碎
在破碎的过程中，短锤轴和长锤轴上安装的锤头以高速旋转的方式打
击和碾磨物料，使物料逐渐被破碎。
锤头的质量和运动状态对破碎效
果有很大的影响。
3.物料经过筛板
锤砸后的物料经过筛板过滤，大小不合格的物料再次被锤头破碎，直到符合要求为止。
筛板的网孔大小对破碎物料的粒度有很大的影响。
4.物料从下料口排出
经过破碎和筛分后，符合要求的物料从下料口排出，不符合要求的物料通过循环反复破碎，直到符合要求为止。
总之，锤式破碎机是一种将大块物料转化为小粒状物料的机器，广泛应用于矿山、水泥、建筑材料和冶金等行业。
它的工作原理简单而又实用，能够高效地完成破碎和细碎处理。
破碎设备的工作原理
破碎设备的工作原理破碎设备的工作原理1. 简介•什么是破碎设备•破碎设备的应用领域2. 工作原理概述•破碎设备的基本组成•破碎设备的工作原理简述3. 破碎设备的关键部件•动力系统•电动机•增速器•破碎系统•壳体•破碎腔•锤头•破碎板4. 工作原理详解•破碎设备的起动与停止•破碎设备的物料进料与出料•破碎过程中的应力分析•破碎设备的破碎效率与产能分析5. 常见破碎设备类型的工作原理差异•锤式破碎设备•冲击式破碎设备•圆锥破碎设备6. 结论•破碎设备工作原理的重要性•破碎设备的发展前景以上为破碎设备工作原理的详细介绍，希望能对读者有所帮助。
破碎设备作为重要的机械设备之一，其工作原理的理解对于设备的操作、维护和改进具有重要意义。
随着科技的不断进步，破碎设备的技术也在不断创新，未来必将有更多的突破和发展。
破碎设备的工作原理1. 简介破碎设备是一种常见的机械设备，广泛应用于矿石、建筑材料、化工等行业。
其主要功能是将大块的原料物料分解成小块，以便后续加工或处理。
破碎设备的种类繁多，例如锤式破碎机、冲击式破碎机、圆锥破碎机等。
2. 工作原理概述破碎设备基本上由动力系统和破碎系统组成。
动力系统提供动力，破碎系统负责物料的破碎。
动力系统一般由电动机和增速器组成，电动机提供动力，增速器将电动机的转速增大，并传输到破碎系统。
破碎系统由壳体、破碎腔、锤头和破碎板等部件组成。
物料通过进料口进入破碎腔，然后被锤头和破碎板的作用下破碎成小块，最后通过出料口排出。
3. 破碎设备的关键部件动力系统•电动机：负责提供动力，驱动破碎设备正常工作。
根据设备大小和功率需求，电动机的大小和功率也不同。
•增速器：将电动机的低速旋转转换为高速旋转，并传递给破碎系统。
增速器的结构和传动比决定了设备的转速和输出功率。
破碎系统•壳体：破碎设备的外部结构，起到保护和支撑的作用，同时减少噪音和振动。
•破碎腔：破碎物料的空间，通过破碎腔的设计和调整，可以控制物料的破碎程度和产能。
破碎锤工作原理
工作原理(1)回程加速阶段活塞回程开始时，活塞上一次冲击已经结束，处于瞬时停顿状态。
此时主阀V2腔为低压腔，而V4腔为常高压腔，因此主阀芯处于下极限位置。
这样，活塞前腔V1通过主阀芯与高压油相通，而活塞后腔V3一直与回油腔相通，为低压，故活塞在前腔高压油的作用下，作回程加速运动，同时压缩尾部氮气室氮气，使之作绝热压缩。
(2)回程制动运动活塞在高压油的作用下继续向上作回程运动，当活塞中段下侧面越过控制口的下边时，V1腔中的高压油进入主阀的V2腔，由于通过V2腔作用于主阀芯的液压力大于V4腔作用于主阀芯的液压力，从而迫使阀芯开始换向运动。
阀芯的移动，逐渐减少进入V1腔中的高压油，以致相应作用于活塞上的回程推力也逐渐减小，而相对被压缩的氮气施加的回程阻力却越来越大，活塞便转入回程制动阶段。
阀芯将最终完全切断到V1腔中的压力油，活塞将很快停止回程运动。
(3)冲程加速运动当活塞停止回程运动时，将马上转入冲程运动阶段。
此时，主阀芯已经打开活塞前腔V1通向主阀芯回油腔的油路，使活塞前腔的油液能够顺利排出。
此时活塞在氮气绝热膨胀力作用下开始快速冲程运动。
在活塞作冲程运动时，阀芯将可靠地停留在上极限位置。
(4)活塞打击停顿状态在氮气室氮气绝热膨胀的作用下，活塞作准等加速运动(其宴加速度逐渐减小)。
当活塞中段上侧面越过控制口的上边时，主阀芯的V2腔与回油沟通，V2腔变为低压腔。
阀芯将在V4腔高压油的作用下开始向下作换向运动。
此时已获得足够能量的活塞打击钎杆，完成冲击动作。
而阀芯继续向下运动，当阀芯运动到下极限位置时，活塞处于瞬时停顿阶段。
至此，活塞结束了一个工作循环。
随后，活塞冲击后反弹，开始下一个工作周期操作时注意事项1．正确操作正确的操作将有助于破碎工作的快速进行。
当操作不足时，将使打击的力量无法全然发挥；同时，破碎锤打击力量会反震至破碎锤本体、护板及工程机本身的操作臂等，而导致上述部位的损坏。
反过来说，当操作的程度过大，会导致工程机械前部已举起时，可能会因石块破碎导致工程机械瞬间前倾。
锤片式粉碎机的工作原理
锤片式粉碎机的工作原理1. 引言嘿，朋友们！今天咱们聊聊一个可能不太常见，但却非常酷的机械——锤片式粉碎机。
听起来是不是有点神秘？别担心，咱们用最简单的语言来揭开它的面纱。
想象一下，你在厨房里切菜时那种“咔嚓咔嚓”的声音，但这次可不是为了做晚饭，而是为了把各种物料粉碎成细小的颗粒。
这种机器可真是工业界的“剁手党”，只不过它剁的是原料，不是菜肴。
2. 工作原理2.1 基本构造首先，咱们得认识一下锤片式粉碎机的“家底”。
这机器里面可不是随便塞点东西就行的哦。
它主要由一个转动的锤头和一个固定的筛网组成。
锤头就像一个不停挥舞的小铁锤，转得飞快，基本上就是“风驰电掣”的节奏。
然后，咱们还有那个筛网，它负责把粉碎后的物料筛分开来，确保你得到的都是均匀的颗粒。
2.2 动作过程接下来，咱们来聊聊这个机器是怎么工作的。
当原料被送入机器的进料口后，锤头开始高速旋转，像极了一个在舞台上疯狂转圈的舞者。
随着锤头的不断敲击，原料就被打得粉碎开来，像是过了一场“粉碎派对”。
这时候，物料会被锤头击打得四处飞散，但不必担心，筛网在旁边守卫着，负责把那些太大的颗粒挡住，只让合适的颗粒通过。
3. 应用场景3.1 工业应用锤片式粉碎机可不止是在实验室里或者工厂里显摆，它在很多行业都有大展身手的机会。
比如说，在饲料生产中，锤片式粉碎机能把大块的饲料打成细腻的粉末，这样动物们吃起来更好消化，营养吸收也更给力。
还有在食品加工行业，像是制糖、制粉，甚至制药，都能见到它的身影，真的是“万事通”啊！3.2 未来的可能性说到这里，咱们不妨展望一下未来。
锤片式粉碎机的技术也在不断进步。
未来的机器可能会更加智能，不仅仅是“打打打”，还会根据物料的性质自动调节转速和锤头的力度，简直就是科技感满满的“粉碎大师”。
想想看，到了那个时候，粉碎食材就像是在玩游戏一样轻松，难怪大家都在追求这种“未来感”。
4. 小结总之，锤片式粉碎机真的是个了不起的玩意儿，几乎可以说是各行各业的小助手。
锤式破碎机作原理及类型
锤式破碎机作原理及类型第一章锤式破碎机第一节工作原理及类型锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。
转子由主轴、圆盘、销轴和锤子组成。
电动机带动转子在破碎腔内高速旋转。
物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用面粉碎。
在转子下部，设有筛板，粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。
锤式破碎机类型很多，按结构特征可分类如下：按转子数目，分为单转于锤式破碎机和双转子锤式破碎机；按转子回转方向，分为可逆式（转子可朝两个方向旋转）和不可逆式两类；按锤子排数，分为单排式（锤子安装在同一回转平面上）和多排式（锤子分布在几个回转平面上）；按锤子在转子上的连接方式，分为固定锤式和活动锤式。
固定锤式主要用于软质物料的细碎和粉磨。
第二节锤式破碎机的结构一、单转子锤式破碎机单转子锤式破碎机可分为可逆式和不可逆式两种类型。
可逆式锤式破碎机的转子首先向某一方向旋转，对物料进行破碎。
该方向的材板、筛板和锤子端部即受到磨损。
磨损到一定程度后，使转子反方向旋转，此时破碎机利用锤子的另一端及另一方的衬板和筛板工作，从而连续工作的寿命几乎可提高一倍。
单转子可逆式锤式破碎机结构示意见图1-1（b）。
单转子不可逆锤式破碎机的转子只能向一个方向旋转。
当锤子端部磨损到一定程度后，必须停车调换锤子的方向（转1800）或更换新的锤子。
单转子不可逆锤式破碎机结构示意见图1-1(a)。
图1-1 单转子锤式破碎机的示意图（a）不可逆式；（b）可逆式图1-2 所示为单转子、多排、不可逆式锤式破碎机。
它由电动机1、联轴器2、轴承部3、主轴4、圆盘5、销轴6、轴套7、锤子8、飞轮9、进料口10、机壳11、衬板12和筛板13等零部件组成。
机壳由上下两部分组成，分别用钢板焊成，各部分用螺栓连接成一体。
衬板由高锰钢制成，衬板磨损后可以拆换。
为了便于检修、调整和更换筛条，机壳的前后两面均开有检修孔。
破碎机工作原理集锦
破碎机工作原理集锦一、锤式破碎机的工作原理锤式破碎机利用锤头的高速冲击作用对物料进行中碎和细碎作业的破碎机械。
锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。
送入破碎机的物料首先受到高速运动的锤头的冲击而初次破碎,并同时获得动能,高速飞向机壳内壁上的破碎板而再次受到破碎。
小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。
锤式破碎机具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。
但由于锤头磨损较快，在硬物料破碎的应用上受到了限制；另外由于篦条怕堵塞，不宜于用它破碎湿度大和含粘土的物料。
这种破碎机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。
二、反击式破碎机的工作原理反击式破碎机利用高速旋转的转子上的板锤，对送入破碎腔内的物料产生高速冲击而破碎，且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板，再次被破碎，然后又从反击板反弹到板锤，继续重复上述过程。
在往返途中，物料间还有互相碰击作用。
由于物料受到板锤的打击、与反击板的冲击以及物料相互之间的碰撞，物料不断产生裂缝，松散而致粉碎。
当物料粒度小于反击板与板锤之间的缝隙时，就被卸出。
图2-1为一种典型的反击式破碎机工作原理图。
反击式破碎机破碎物料时，物料悬空受到板锤的冲击。
如果物料粒度较小，冲击力近似通过颗粒的重心，物料将沿切线方向（图 3-1 中虚线所示）抛出。
如果物料粒度较大，则物料抛出时产生旋转，抛出的方向与切线方向成υ角度，为了使料块能深入板锤作用圈之内，减少旋转，给料滑板的下部向下弯曲。
物料的主要破碎过程是在转子的I区中进行的，见图2-1。
物料受到第一次冲击后，在机内反复地来回抛掷。
此时，物料由于局部的破坏和扭转，已不再按预是轨迹作有规则的运动，而是在I区内不同位置反复冲击，而后物料进入II 区，进一步冲击粉碎。
反击面2及3与转子间构成的缝隙大小，对产品粒度组成具有一定的影响。
破碎机原理
破碎机原理
1 破碎机原理
破碎机是一种易于操作的机械设备，可以将物质破碎成较小的颗粒，例如矿石、岩石、煤炭、砖瓦等。
它的原理是强力撞击加上研磨作用，使物质粉碎成更小的颗粒，从而提高物料的加工效率、改善物料的性能、提高品质，从而最终达到快速有效地开采或加工矿物材料的目的。
1.1 破碎机结构
破碎机分为固定式和移动式，根据工作原理不同，可以分为锤式破碎机、冲击式破碎机、锥式破碎机、旋转式破碎机等类型。
主要由机身、减速机、破碎部件、排料部件、控制系统和传动系统组成。
1.2 破碎机的工作原理
当物料进入破碎机内时，由电动机通过减速机带动
摆臂快速上下运动，形成一个由上下双动重力系统。
当物料运动到破碎部位时，由重力作用使物料被锤头或锥头破碎；当破碎完毕，由螺旋排料机将排料回收，从而完成了全部的破碎作业。
1.3 破碎机的功能
破碎机可以实现多种功能，例如：破碎、混拌、干燥、对两种或两种以上物料进行混合，以及筛分、加热、喷涂等等。
在工厂中，破
碎机被大量使用，用于进行各类碎料的快速压碎，加快加工速度、改善物料性能，从而提高生产效率。
破碎锤工作原理
破碎锤工作原理挖机破碎锤的工作原理:受缸体上腔油压作用的面积A1和受缸体下腔油压作用的面积A2的关系是A1>A2，且A2总是受高压。
当A1从受高压变为受低压作用时，活塞向上运动，伴随着后缸体内的高压氮气受压蓄能。
1、活塞向上:活塞和阀都在它们的下端位置，缸体上腔受低压作用，缸体下腔和阀的高压腔无论何时总是受高压作用。
2、阀向上当活塞运动到中部时，缸体转换腔与下腔相连，这样缸体转换腔就受高压。
3、活塞向下:当活塞向上时，活塞转换腔与阀内高压腔相连，这样缸体上腔变为受高压。
4、阀向下:在这之前，活塞打击钎杆，缸体转化腔与低压腔相连，这样A5受低压。
国内外破碎锤原理图分析(2011-05-23 09:36:25)转载?目前市场上的破碎锤原理图大致相同，因为构造是类似的，均采用液压方式获取动力，内部结构原理相同，只是局部做了改变，比如减少零件数量，优化结构图。
在机器运行过程中，破碎锤和泵控制器接收到挖机破碎锤转速旋钮、在飞轮壳体上的破碎锤转速传感器、右泵压力传感器、左泵压力传感器、驾驶室中的监控器、油门马达上的位置反馈器的信息。
破碎锤和泵控制器连续检测到所有的输入信息，这些信息在电控器中进行计算分析，电控器输出一个信号到右泵上的电磁比例减压阀。
减压阀将收到的这个电信号转换成液压信号(动力切换压力)送到泵调节器处辅助控制泵的排量，动力切换压力是电控器通过改变到电磁比例减压阀上的电流以控制动力切换压力的变化。
破碎锤和泵控制器(ECM)根据破碎锤转速旋钮位置、泵压力传感器反馈的泵输出压力和破碎锤转速决定动力换挡压力，从而控制泵的输出。
Ps调节在旋钮处于第1-9挡时是恒功率调节，第10挡是欠转速调节。
破碎锤转速旋钮处于第1-9挡时是恒功率调节。
随着负载的增加，破碎锤速度降低到破碎锤配件速度旋钮所对应的空载转速250r/min时，动力切换压力开始进行调节。
在破碎锤转速旋钮在第1-9挡时，动力切换压力在破碎锤速度下降不超过250r/min时保持不变。
锤式制砂机工作原理
锤式制砂机工作原理锤式制砂机是一种常用的破碎设备，广泛应用于矿山、建筑材料、冶金、化工等行业。
它通过锤头的旋转和高速撞击物料，将物料破碎成所需的颗粒大小。
下面将详细介绍锤式制砂机的工作原理。
锤式制砂机主要由进料口、转子、锤头、出料口、电机等部件组成。
当物料进入制砂机的进料口时，首先经过进料管道进入机器内部。
在转子的作用下，物料被快速投射到转子的运动方向上，并与锤头发生高速撞击。
锤头是锤式制砂机的重要部分，它由锤柄和锤头芯组成。
锤头芯是由高耐磨材料制成，具有较高的硬度和耐磨性。
当转子旋转时，锤头芯受到离心力的作用，以高速旋转。
同时，锤头芯也沿着转子的轴向做往复运动。
这种旋转和往复运动的组合使锤头在高速撞击物料的同时，也具有一定的切割作用，从而实现物料的破碎。
物料在锤头的高速撞击下，不断被破碎成较小的颗粒。
破碎后的物料在离心力的作用下，沿着转子的轴向被甩出，并通过出料口排出机器。
锤式制砂机可以根据需要调整出料口的大小，从而控制物料的颗粒大小。
锤式制砂机的工作原理可以简单概括为：物料经过进料口进入机器内部，在锤头的高速撞击下被破碎成所需的颗粒大小；破碎后的物料通过出料口排出机器。
锤式制砂机具有以下特点：1.高效破碎：锤头的高速撞击和切割作用使破碎效率更高，可以快速将物料破碎成所需的颗粒大小。
2.结构简单：锤式制砂机的结构相对简单，易于维护和保养。
3.适应性强：锤式制砂机适用于破碎硬度较低的物料，如石灰石、石英石、石膏等。
4.能耗低：锤式制砂机在破碎物料的过程中，能耗较低，节能效果显著。
锤式制砂机在矿山、建材、冶金、化工等行业中有着广泛的应用。
在矿山行业中，锤式制砂机常用于石料的破碎和破碎成砂的工艺过程；在建材行业中，锤式制砂机常用于破碎石灰石、石英石等原料，制备人工砂；在冶金行业中，锤式制砂机常用于破碎矿石，提取有用的金属元素；在化工行业中，锤式制砂机常用于破碎化工原料。
锤式制砂机是一种常用的破碎设备，通过锤头的旋转和高速撞击物料，将物料破碎成所需的颗粒大小。
环锤式破碎机介绍
新泰市新特机械设备有限公司HP0808环锤式破碎机使用说明书一、用途和使用范围环锤式破碎机适用于各种脆性物料，如煤、煤矸石、炉渣、页岩、疏松石灰石等，被破碎物料的最大抗压强度不超过12MPa，表面水分小于9％。
二、基本参数备注：订货时须注明破碎物料名称及出料粒度要求、电机安装形式（左装或右装）、是否需要旁通通路和料斗等。
三、结构和原理1. 环锤式破碎机是一种带有环锤的冲击式破碎机，由转子、机体、调节机构等主要部分组成。
电动机通过弹性柱销联轴器直接驱动转子，环锤不仅能随转子公转，还能绕锤轴自转。
物料进入破碎腔后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料从环锤处获得动能，高速地冲向破碎板和反击板，受到第二次破碎，然后落到筛板上，受到环锤的挤压和磨剥进一步破碎，并透过筛孔排出。
不能破碎的物料杂物进入金属收集腔，定期清除。
2.转子部分由主轴、端部圆盘、锤头夹板、锤轴等主要零件组成。
环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头夹板上。
3.机体部分由上下机壳、破碎板、反击板、筛板、托架、衬板等主要零件组成。
破碎板和筛板安装在筛架上，筛板与转子形成破碎腔。
耐磨衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。
4.调节部分是通过螺杆调节筛架托轴的偏心转动以调节间隙，一改以往很难调整的涡轮蜗杆方式，更加简便易行。
5.锤头、筛板、破碎板、筛板和衬板均为我公司自行研制的特种耐磨材料，抗冲击，耐磨损。
6. 通过更换不同孔隙的筛板来实现出料粒度的调节。
四、安装和试车 1、安装技术要求：1.1破碎机主轴安装水平度≤0.2mm/m 。
1.2破碎机机座纵向（垂直主轴）安装水平度≤0.5mm/m 。
2、安装：本说明书提供的安装布置图，仅用于表示破碎机与电动机的排列位置，用户应参照该图结合上料、排料等具体情况另行设计总的安装布置图。
破碎机的安装应在钢筋混凝土基础干固后进行，方法如下： 1.1安装时，首先检查基础上的预留孔位置、安装高度是否与安装布置图相符， 然后将破碎机、电机分别吊于基础上，对准基础上预先拉好的中心线，在座底用锲形垫板初步对好即可固定。
破碎机工作原理
破碎机工作原理
破碎机是一种常见的粉碎设备，广泛应用于矿山、冶金、建材、化工、火电、电力、煤炭、机械制造、等行业。
它能够将固体物料破碎成比较小的粒度，从而满足后续生产所需，是众多企业生产过程中不可或缺的设备之一。
破碎机的工作原理可以归结为三个步骤：
第一步，料仓内的物料会被送进破碎室，然后经过破碎室的两个钢筋把料送到破碎室的中部，这样在破碎室内形成一个封闭的区域，物料也就被困在中间；
第二步，料仓内的物料被压缩机压缩，压缩机会将物料压缩到一定的尺寸大小，这样物料就会受到压力，从而被破碎；
第三步，破碎室内的物料加入破碎机，破碎机会将物料按照一定的速度进行破碎，从而将物料破碎成比较小的粒度，满足后续的生产需求。
破碎机的工作原理就是这样，它将料仓内的物料经过压缩和破碎，最终破碎成比较小的粒度，满足后续的生产需求。
破碎机的优点是破碎效率高，粒度可调，机械振动小，破碎时无需热处理，并且能够节省能源，提高破碎效率，减少污染，是众多行业中十分受欢迎的粉碎设备。
环锤式碎煤机工作原理
环锤式碎煤机工作原理
环锤式碎煤机工作原理是将煤炭放入破碎室，在旋转的圆盘和环锤的作用下，煤炭受到冲击、剪切和摩擦力的作用，被迅速破碎和磨碎。
具体工作原理如下：
1. 煤炭进入破碎室：煤炭通过给料装置输入至破碎机的破碎室。
2. 圆盘和环锤的旋转：破碎机的电动机带动圆盘和环锤高速旋转。
3. 冲击与破碎：旋转的圆盘和环锤相互作用，使得圆盘上的环锤受到离心力的作用，从而产生高速冲击和碰撞力。
4. 煤炭受冲击和剪切力：旋转的环锤与煤炭碰撞，使得煤炭受到冲击和剪切力。
煤炭逐渐被压碎和破碎，减小为较小的颗粒。
5. 粉碎与磨碎：煤炭颗粒在碰撞和摩擦的作用下，进一步减小和磨碎，形成更细小的颗粒。
6. 出料与分级：经过碎煤机破碎后的煤炭颗粒通过出料装置排出，并根据颗粒大小进行初步分级。
7. 过滤排放：来自碎煤机的粉尘通过过滤设备进行净化，然后经过排放系统排出，以减少对环境的污染。
环锤式碎煤机通过旋转的圆盘和环锤的高速冲击和剪切力，将煤炭迅速破碎和磨碎，实现了对煤炭的强力处理和细化。
其工
作原理简单、效率高，广泛应用于热电厂、化工厂、冶金行业等领域。
环锤式破碎机结构原理
环锤式破碎机结构原理
首先，物料通过进料口进入破碎机。
进料口通常设计成一个长方形的口，使得较长的物料能够顺利进入破碎机。
接下来，物料进入齿板区，这是物料破碎的第一阶段。
齿板区由多块装有耐磨齿板的固定齿架组成。
当物料进入齿板区时，物料与高速旋转的环锤发生碰撞破碎。
齿板的材质通常选用高硬度和耐磨性能较好的材料，以确保较高的破碎效率和较长的使用寿命。
然后，被破碎的物料继续向下移动，进入转子区。
转子由主轴和旋转的环锤构成。
主轴通过传动装置带动，使得环锤高速旋转。
这样，物料在转子区受到高速旋转的环锤的撞击、冲击、剪切等力的作用下，进一步被破碎。
破碎完成后，物料通过齿板间隙排出，经由排料口流出破碎机。
排料口的尺寸可以根据需要进行调整，以控制物料的粒度。
此外，在破碎机上方设有拆卸架，方便对破碎腔进行维护和更换齿板等零部件。
另外一个重要的部分是传动装置，它通常由电机、联轴器、减速器等组成。
电机通过联轴器与减速器相连，减速器再与主轴相连，从而将电机的旋转运动传递给主轴，带动转子的旋转。
总结起来，环锤式破碎机的工作原理简单而高效。
物料通过进料口进入破碎机，首先通过齿板区的碰撞破碎，然后进入转子区由转子的旋转力破碎。
最后，被破碎的物料通过排料口排出破碎机。
传动装置提供了足够的动力，使得环锤能够高速旋转，从而实现物料的破碎。
这种工作原理使得环锤式破碎机能够高效地完成物料的破碎任务。
锤式破碎机的工作原理
锤式破碎机的工作原理
锤式破碎机是一种通过高速旋转的锤头对物料进行破碎的设备。
其工作原理如下：
1. 锤头运动：电机带动转子旋转，锤头以高速旋转的方式固定在转子上。
2. 物料进料：物料从进料口进入破碎腔，并接受到锤头的冲击力。
3. 冲击破碎：锤头在高速旋转的情况下，以高速运动冲击物料，将物料撞击碎裂。
4. 物料排出：碎片的物料通过筛孔排出破碎腔，达到所需要的物料粒度。
5. 重复破碎：若物料粒度不满足要求，可通过再次投入破碎腔进行二次破碎，直至满足要求。
总的来说，锤式破碎机的工作原理是通过高速旋转的锤头对物料进行冲击破碎，然后通过筛孔将合格的物料排出。
破碎机的结构及工作原理
破碎机的结构及工作原理
破碎机是一种常见的工程机械设备，主要用于破碎各种硬质材料，如石头、混凝土、建筑垃圾等。
下面将介绍破碎机的结构和工作原理。
1. 结构组成：
破碎机通常由以下几个主要部件组成：
- 进料装置：用于将待破碎的物料输入破碎腔中。
- 破碎腔：是物料破碎的工作区域，通常由钢板焊接而成，内
部布置着一系列锤头或刀具。
- 出料装置：用于将破碎后的物料排出破碎腔，并进行分类和
收集。
- 传动装置：通过电动机、皮带、齿轮等将动力传递给破碎腔，带动破碎器进行工作。
- 控制系统：用于监控和控制破碎机的运行情况，保证其安全
稳定工作。
2. 工作原理：
破碎机的工作原理是利用动力驱动破碎器旋转，将物料投入破碎腔中后，由锤头或刀具对物料进行打击、冲击、剪切等破碎作用。
具体过程如下：
- 物料进入破碎腔后，通过进料装置被送入破碎腔中。
- 物料在破碎腔内与旋转的破碎器发生碰撞，被高速旋转的锤
头或刀具打击、撞击，物料受到冲击力后发生断裂、破碎。
- 破碎后的物料再次受到周围破碎器的作用，不断地被破碎和
冲击，直到达到所需的破碎效果。
- 破碎后的物料被送到出料装置，通过振动筛等装置进行筛选
和分类，分离出符合要求的物料。
- 符合要求的物料通过出料口排出，不符合要求的物料则重新进入破碎腔进行二次破碎。
- 整个破碎过程由传动装置提供动力，同时由控制系统监控和控制破碎机的运行状态。
通过这样的工作原理，破碎机可以实现对各种硬质材料的破碎和粉碎，广泛应用于矿山、建筑、公路等工程领域。
锤式破碎机对物料冲击破碎的工作原理
书山有路勤为径，学海无涯苦作舟锤式破碎机对物料冲击破碎的工作原理电瓷原料中的长石、石英及所用的瘠性矿物，都属于脆性材料。
这些原料都需要进行破碎和粉磨。
目前，破碎粉磨矿石基本上有两种方法物理方法及机械方法。
锤式破碎机广泛用于长石、白要、石膏、页岩、煤等中硬和软物料的中、细破碎。
锤式破碎机的规格，是以锤子外缘直径和转子工作长度来表示。
不管哪种锤式破碎机，它们都是利用高速回转的锤子对物料进行冲击破碎的。
其过程如下：物料进入破碎机中，立即受到高速回转锤子的冲击而酚碎。
粉碎了的物料，从锤头处获得动能，以高速向机壳内壁的衬板和篦条上冲击而受到二次粉碎。
此后，小于篦条缝隙的物料，便从缝隙中排出，而块度较大的物料，弹回锤头回转的轨道内，又将受到锤头的继续冲击而粉碎。
另外，落到衬板和篦条上的粒状物料，碍一次受到锤头的铣削和研磨，而且物料在粉碎过程中，也有物料之间的冲击粉碎。
锤式破碎机之特点：生产率高，粉碎比大（10 一50），构造简单，尺寸紧凑，功率消耗较久维护方便，修型和更换易损军判；容易，产品粒度均匀，过粉碎少。
但是，它也存在着不足之处：锤头、笆条、衬板、转子圆盘磨损较伙，特别是破碎轻硬的物料时磨损更快；当被破碎物料的水含量超过12％戎含粘上时，它的笆条缝隙易堵塞，从而降低生产能力，且增加能量消耗和锤头等零件的磨损。
锤式破碎机的主要参数是转于的速度、生产能力、电动功率和锤头重量。
转子的转速破碎机转速的大小主要从锤头冲击物料时用具有足够的动能来考虑。
因此，必然与锤头的重量有关。
破碎机的转速是用锤头的圆周速度来控制的。
锤头圆周速度一般为3575m／s。
要使物料粒度细小、馁头速度应大些（40 一75m／s），锤头数目应多些。
要想得到中等粒度的物料，锤头速度应低些（35 一舵m／s），锤头数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pc0808锤式破碎机性能特点
• PC0808锤式破碎机利用转子旋转式锤头的冲击作用来破碎脆性或中硬度物料（如煤、石膏、页岩、石 灰石等）但不能用来破碎韧性、纤维质及温度较大的物料。具有产量高，破碎比大，结构简单，维护 方便，成品料度均匀等优点。
• （1）工作锤头，采用新工艺铸造，具有耐磨、耐冲击。 • （2）可据客户要求，调节需要的粒度。 • （3）锤破机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题。 • （4）整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品。
探讨Pc0808锤式破 c0808锤式破碎机
01 产 品 介 绍
Pc0808锤式破碎机
02 性 能 特 点
Pc0808锤式破碎机
03 工 作 原 理
Pc0808锤式破碎机产品介绍
• Pc0808锤式破碎机用于破碎各种中硬且磨蚀性弱的物料。其物料的抗压强度不超过100MPa，含水率 小于15%。被破碎物料为煤、盐、白垩、石膏、砖瓦、石灰石等。还用于破碎纤维结中煤机械构、弹 性和韧性较强的碎木头、纸张或破碎石棉水泥的废料以回收石棉纤维等等。此外，锤式破碎机不仅可 用于破碎生产线，制砂生产线，也可在选矿生产线中替代圆锥式破碎机。
磨，挤压而破碎，物料被锤头从间隙中挤出.从而获得所需粒度的产品。
2020
谢谢观赏
Pc0808锤式破碎机工作原理
锤式破碎机主要是靠冲击作用来破碎物料的.破碎过程大致是这样的，物料进入破 碎机中，遭受到高速回转的锤头的冲击而破碎，破碎了的物料，从锤头处获得动能， 从高速冲向架体内挡板，筛条，与此同时物料相互撞击，遭到多次破碎，小于筛条 之间隙的物料，从间隙中排出，个别较大的物料，在筛条上再次经锤头的冲击，研
