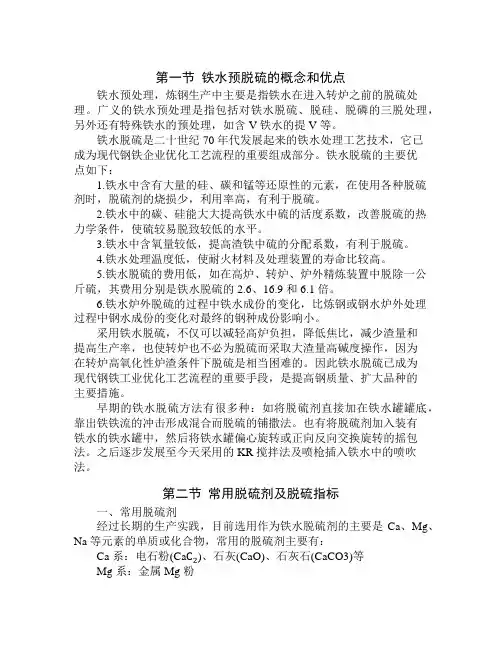

铁水脱硫

铁水脱硫常用的脱硫剂及特点

发布时间:2009-11-06 13:59:50

生产中，常用的脱硫剂有苏打灰(Na2C03)、石灰粉(CaO)、电石粉(CaC2)和金属镁等。以上脱硫剂可以单独使用，也可以几种配合使用。

(1)苏打灰。其主要成分为Na2C03，铁水中加入苏打灰后，与硫作用发生以下3个化学反应：

Na2C03(1)+[S]+2[C]=Na2S(1)+3{CO}

Na2C03(1)+[S]十[Si]=Na2S(1)+SiO2(S)+{CO}

Na20(1)+[S]=Na2S(1)+[O]

用苏打灰脱硫，工艺和设备简单，其缺点是脱硫过程中产生的渣会腐蚀处理罐的内衬，产生的烟尘污染环境，对人有害。目前很少使用。

(2)石灰粉。其主要成分为CaO，用石灰粉脱硫的反应式如下：

2CaO(S)+[S]+(1/2)[Si]=(CaS)(S)+(1/2)(Ca2Si04)

石灰价格便宜、使用安全，但在石灰粉颗粒表面易形成2CaO·Si02致密层，限制了脱硫反应进行，因此，石灰耗用量大，致使生成的渣量大和铁损大，铁水温降也较多。另外，石灰还有易吸潮变质的缺点。

(3)电石粉。其主要成分为CaC2，电石粉脱硫的反应式如下：

CaC2+[S]=(CaS)(S)+2[C]

用电石粉脱硫，铁水温度高时脱硫效率高，铁水温度低于1300℃时脱硫效率很低。另外，处理后的渣量大，且渣中含有未反应尽的电石颗粒，遇水易产生乙炔(C2H2)气体，故对脱硫渣的处理要求严格。

在脱硫过程中也容易析出石墨碳污染环境。电石粉易吸潮生成乙炔(乙炔是可燃气体且易发生爆炸)，故电石粉需要以惰性气体密封保存和运输。

(4)金属镁。镁喷入铁水后发生如下反应：

Mg+[S]=MgS(S)

镁在铁水的温度下与硫有极强的亲和力，特别是在低温下镁脱硫效率极高，脱硫过程可预测，硫含量可控制在0.001％的精度。这是其他脱硫剂所不能比拟的。

金属镁活性很高，极易氧化，是易燃易爆品，镁粒必须经表面钝化处理后才能安全地运输、储存和使用。钝化处理后，使其镁粒表面形成一层非活性的保护膜。

用镁脱硫，铁水的温降小，渣量及铁损均少且不损坏处理罐的内衬，也不影响环境。
