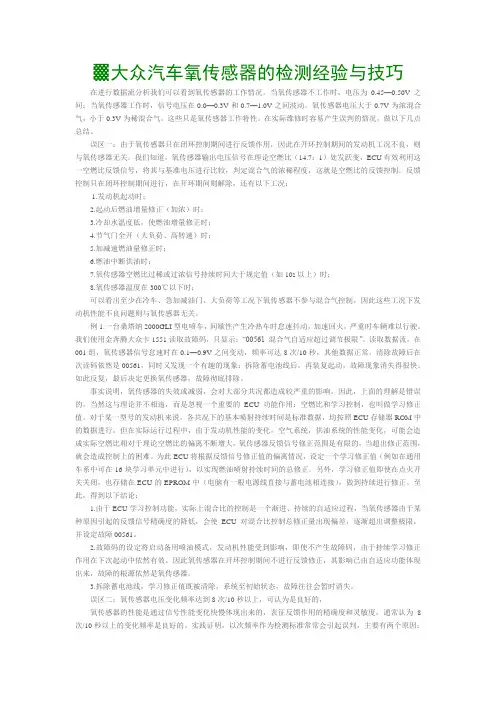

▓大众汽车氧传感器的检测经验与技巧

▓大众汽车氧传感器的检测经验与技巧

▓大众汽车氧传感器的检测经验与技巧在进行数据流分析我们可以看到氧传感器的工作情况。

当氧传感器不工作时,电压为0.45—0.50V之间;当氧传感器工作时,信号电压在0.0—0.3V和0.7—1.0V之间波动。

氧传感器电压大于0.7V为浓混合气,小于0.3V为稀混合气。

这些只是氧传感器工作特性。

在实际维修时容易产生误判的情况,做以下几点总结。

误区一:由于氧传感器只在闭环控制期间进行反馈作用,因此在开环控制期间的发动机工况不良,则与氧传感器无关。

我们知道,氧传感器输出电压信号在理论空燃比(14.7:1)处发跃变,ECU有效利用这一空燃比反馈信号,将其与基准电压进行比较,判定混合气的浓稀程度,这就是空燃比的反馈控制。

反馈控制只在闭环控制期间进行,在开环期间则解除,还有以下工况:1.发动机起动时;2.起动后燃油增量修正(加浓)时;3.冷却水温度低,使燃油增量修正时;4.节气门全开(大负荷、高转速)时;5.加减速燃油量修正时;6.燃油中断供油时;7.氧传感器空燃比过稀或过浓信号持续时间大于规定值(如10s以上)时;8.氧传感器温度在300℃以下时;可以看出至少在冷车、急加减油门、大负荷等工况下氧传感器不参与混合气控制,因此这些工况下发动机性能不良问题则与氧传感器无关。

例1.一台桑塔纳2000GLI型电喷车,间歇性产生冷热车时怠速抖动,加速回火,严重时车辆难以行驶。

我们使用金奔腾大众卡1551读取故障码,只显示:“00561 混合气自适应超过调节极限”。

读取数据流,在001组,氧传感器信号怠速时在0.1—0.9V之间变动,频率可达8次/10秒,其他数据正常。

清除故障后在次读码依然是00561,同时又发现一个有趣的现象:拆除蓄电池线后,再装复起动,故障现象消失得很快。

如此反复,最后决定更换氧传感器,故障彻底排除。

事实说明,氧传感器的失效或减弱,会对大部分共况都造成较严重的影响,因此,上面的理解是错误的。

当然这与理论并不相违,而是忽视一个重要的ECU 功能作用:空燃比和学习控制,也叫做学习修正值。

汽车传感器检测方法

汽车传感器检测方法

汽车传感器检测方法
汽车传感器检测方法主要包括以下几种:
1.静态测试:在车辆停止的状态下,使用多用途表(multimeter)等工具对传感器进行测试。

通过检查传感器的电阻值、电压值等来判断传感器是否正常工作。

2.动态测试:在车辆运行的状态下,通过连接到车辆的诊断仪器或使用OBD系统来进行测试。

这些仪器可以通过读取传感器的实时数据来判断传感器是否正常工作。

3.比较测试:将待检传感器与已知工作正常的传感器进行比较。

通过比较它们的输出信号来判断待检传感器是否正常。

4.替换法:将待检传感器更换成一个已知工作正常的传感器,然后观察是否出现故障。

如果替换后问题解决,就可以确认原传感器故障。

5.专用测试设备:一些传感器,如氧气传感器和空气流量传感器,需要使用专用测试设备进行测试。

这些设备可以模拟不同的工作条件,并检测传感器的响应。

总结起来,汽车传感器的检测方法主要包括静态测试、动态测试、比较测试、替换法和专用测试设备。

根据具体的传感器类型和故障情况,选择合适的测试方法
来进行检测。

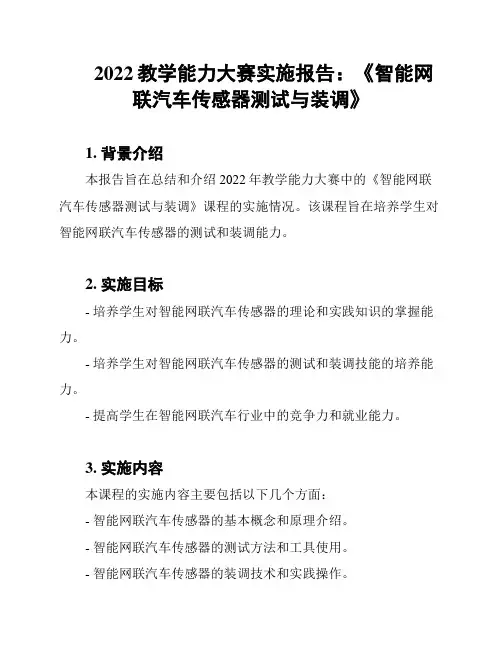

2022教学能力大赛实施报告:《智能网联汽车传感器测试与装调》

2022教学能力大赛实施报告:《智能网联汽车传感器测试与装调》

2022教学能力大赛实施报告:《智能网联汽车传感器测试与装调》1. 背景介绍本报告旨在总结和介绍2022年教学能力大赛中的《智能网联汽车传感器测试与装调》课程的实施情况。

该课程旨在培养学生对智能网联汽车传感器的测试和装调能力。

2. 实施目标- 培养学生对智能网联汽车传感器的理论和实践知识的掌握能力。

- 培养学生对智能网联汽车传感器的测试和装调技能的培养能力。

- 提高学生在智能网联汽车行业中的竞争力和就业能力。

3. 实施内容本课程的实施内容主要包括以下几个方面:- 智能网联汽车传感器的基本概念和原理介绍。

- 智能网联汽车传感器的测试方法和工具使用。

- 智能网联汽车传感器的装调技术和实践操作。

- 智能网联汽车传感器故障排除和维修技巧。

4. 实施方法为了达到上述目标,我们采取了以下的实施方法:- 理论授课:通过讲座和课堂讲解的方式,向学生传授智能网联汽车传感器的相关知识。

- 实践操作:通过实验室和实际案例的操作,让学生亲自进行智能网联汽车传感器的测试和装调。

- 团队合作:通过小组项目和合作讨论,培养学生的团队合作能力和问题解决能力。

- 实实训:与相关企业合作,为学生提供实和实训机会,让他们接触真实的智能网联汽车传感器工作环境。

5. 实施效果经过本课程的实施,我们取得了以下的实施效果:- 学生对智能网联汽车传感器的理论知识有了更深入的了解。

- 学生掌握了智能网联汽车传感器的测试和装调技能。

- 学生在实践操作中积累了丰富的经验。

- 学生的团队合作能力和问题解决能力得到了提升。

- 学生对智能网联汽车行业的就业前景有了更清晰的认识。

6. 改进措施鉴于本次实施过程中的经验和反馈,我们提出以下改进措施:- 加强实践操作的时间和机会,提供更多的实验室设备和案例资源。

- 继续与相关企业合作,扩大学生的实和实训机会。

- 加强与行业专家的合作,提供更多的行业前沿知识和案例分享。

- 定期组织学生参加智能网联汽车行业的相关比赛和活动,提升学生的竞争力和知名度。

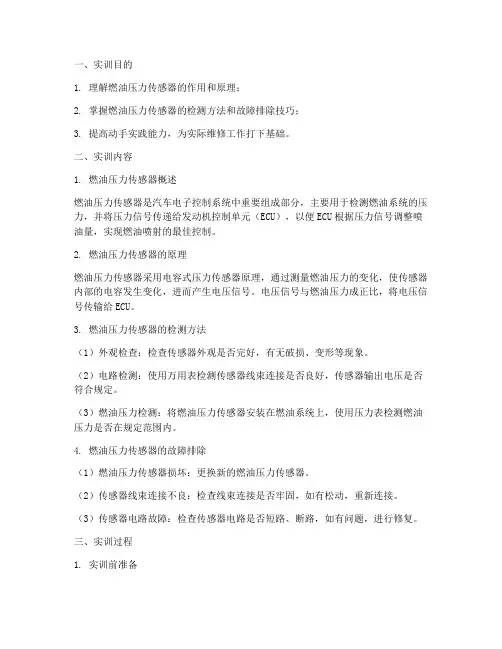

燃油压力传感器实训报告

燃油压力传感器实训报告

一、实训目的1. 理解燃油压力传感器的作用和原理;2. 掌握燃油压力传感器的检测方法和故障排除技巧;3. 提高动手实践能力,为实际维修工作打下基础。

二、实训内容1. 燃油压力传感器概述燃油压力传感器是汽车电子控制系统中重要组成部分,主要用于检测燃油系统的压力,并将压力信号传递给发动机控制单元(ECU),以便ECU根据压力信号调整喷油量,实现燃油喷射的最佳控制。

2. 燃油压力传感器的原理燃油压力传感器采用电容式压力传感器原理,通过测量燃油压力的变化,使传感器内部的电容发生变化,进而产生电压信号。

电压信号与燃油压力成正比,将电压信号传输给ECU。

3. 燃油压力传感器的检测方法(1)外观检查:检查传感器外观是否完好,有无破损、变形等现象。

(2)电路检测:使用万用表检测传感器线束连接是否良好,传感器输出电压是否符合规定。

(3)燃油压力检测:将燃油压力传感器安装在燃油系统上,使用压力表检测燃油压力是否在规定范围内。

4. 燃油压力传感器的故障排除(1)燃油压力传感器损坏:更换新的燃油压力传感器。

(2)传感器线束连接不良:检查线束连接是否牢固,如有松动,重新连接。

(3)传感器电路故障:检查传感器电路是否短路、断路,如有问题,进行修复。

三、实训过程1. 实训前准备(1)了解燃油压力传感器的作用和原理;(2)熟悉实训设备和工具;(3)了解实训流程。

2. 实训步骤(1)外观检查:观察燃油压力传感器外观,检查有无破损、变形等现象。

(2)电路检测:使用万用表检测传感器线束连接是否良好,传感器输出电压是否符合规定。

(3)燃油压力检测:将燃油压力传感器安装在燃油系统上,使用压力表检测燃油压力是否在规定范围内。

(4)故障排除:根据检测结果,进行相应的故障排除。

3. 实训总结通过本次实训,我对燃油压力传感器的作用、原理、检测方法和故障排除有了更深入的了解。

以下是我对实训过程的一些总结:(1)燃油压力传感器在汽车电子控制系统中具有重要作用,直接影响发动机的性能。

汽车电控传感器实训报告

汽车电控传感器实训报告

一、实训背景随着汽车工业的快速发展,汽车电控系统在提高汽车性能、降低能耗、保障行车安全等方面发挥着越来越重要的作用。

传感器作为电控系统的核心部件,其性能直接影响着整个系统的稳定性和可靠性。

为了使学生深入了解汽车电控传感器的原理、应用及检修方法,提高学生的实际操作能力,我们开展了本次汽车电控传感器实训。

二、实训目的1. 理解汽车电控传感器的种类、原理和特点。

2. 掌握汽车电控传感器的检测方法和检修技巧。

3. 提高学生分析问题和解决问题的能力。

4. 培养学生的团队协作精神和实际操作能力。

三、实训内容本次实训主要包括以下内容:1. 传感器基础知识- 传感器的基本概念、分类和原理。

- 常用传感器的结构和特点。

2. 汽车电控传感器- 发动机电控传感器:进气温度传感器、空气流量传感器、氧传感器、曲轴位置传感器等。

- 车身电控传感器:车速传感器、转向角传感器、制动踏板传感器等。

- 其他传感器:胎压监测传感器、车身稳定控制传感器等。

3. 传感器检测与检修- 使用万用表、示波器等仪器对传感器进行检测。

- 分析传感器故障原因,进行故障排除。

- 传感器检修工艺和注意事项。

4. 传感器应用实例- 分析汽车电控系统中传感器的应用案例。

- 研究传感器对汽车性能的影响。

四、实训过程1. 理论学习- 通过查阅资料、教师讲解等方式,学习传感器基础知识、汽车电控传感器原理和应用。

2. 实践操作- 在教师指导下,进行传感器检测与检修实践。

- 使用万用表、示波器等仪器对传感器进行检测,分析故障原因,进行故障排除。

3. 讨论交流- 分组讨论实训过程中遇到的问题,共同探讨解决方案。

- 与教师交流,解答疑惑,提高实训效果。

五、实训结果与分析1. 理论知识掌握情况- 通过本次实训,学生对传感器基础知识、汽车电控传感器原理和应用有了较为全面的认识。

2. 实践操作能力- 学生掌握了传感器检测与检修方法,能够独立进行传感器故障排除。

3. 问题解决能力- 学生在实训过程中,学会了分析问题、解决问题的方法,提高了实际操作能力。

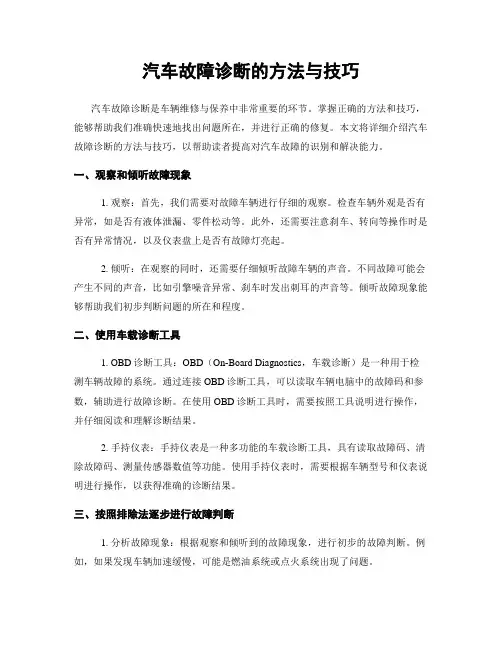

汽车故障诊断的方法与技巧

汽车故障诊断的方法与技巧

汽车故障诊断的方法与技巧汽车故障诊断是车辆维修与保养中非常重要的环节。

掌握正确的方法和技巧,能够帮助我们准确快速地找出问题所在,并进行正确的修复。

本文将详细介绍汽车故障诊断的方法与技巧,以帮助读者提高对汽车故障的识别和解决能力。

一、观察和倾听故障现象1. 观察:首先,我们需要对故障车辆进行仔细的观察。

检查车辆外观是否有异常,如是否有液体泄漏、零件松动等。

此外,还需要注意刹车、转向等操作时是否有异常情况,以及仪表盘上是否有故障灯亮起。

2. 倾听:在观察的同时,还需要仔细倾听故障车辆的声音。

不同故障可能会产生不同的声音,比如引擎噪音异常、刹车时发出刺耳的声音等。

倾听故障现象能够帮助我们初步判断问题的所在和程度。

二、使用车载诊断工具1. OBD诊断工具:OBD(On-Board Diagnostics,车载诊断)是一种用于检测车辆故障的系统。

通过连接OBD诊断工具,可以读取车辆电脑中的故障码和参数,辅助进行故障诊断。

在使用OBD诊断工具时,需要按照工具说明进行操作,并仔细阅读和理解诊断结果。

2. 手持仪表:手持仪表是一种多功能的车载诊断工具,具有读取故障码、清除故障码、测量传感器数值等功能。

使用手持仪表时,需要根据车辆型号和仪表说明进行操作,以获得准确的诊断结果。

三、按照排除法逐步进行故障判断1. 分析故障现象:根据观察和倾听到的故障现象,进行初步的故障判断。

例如,如果发现车辆加速缓慢,可能是燃油系统或点火系统出现了问题。

2. 逐步排除:通过逐步排除法,逐一检查可能出现问题的部件和系统。

例如,对于加速缓慢的问题,可以先检查燃油滤清器是否堵塞、点火线圈是否正常等。

3. 检查传感器:现代汽车中有各种传感器,用于监测车辆各个系统的工作状态。

如果出现故障,可能是传感器损坏或失效。

因此,在检查的过程中,需要特别关注传感器的工作情况,并及时更换损坏的传感器。

4. 测试电路:故障诊断过程中,还需要测试电路的连接情况。

霍尔效应传感器设计的技巧

霍尔效应传感器设计的技巧

霍尔效应传感器设计的技巧
作为汽车产业的一个组成部分,霍尔效应传感器用于在诸如底盘、安全、车身、保障及动力传动等极其广泛的一系列应用中检测端位置或测量线性或角运动。

目前,主导汽车行业研发讨论的一个重要话题是功能安全。

功能安全影响到所有应用系统组件的设计和功能设置,包括霍尔传感器。

由于霍尔传感器的非接触式测量原理和高可靠性,在许多应用中,用霍尔传感器实现的感知方案成为了首选。

例如,由于霍尔传感器对环境条件(如灰尘、湿度和振动)的不敏感性,即使在十分苛刻环境温度条件下(-40℃至150℃),其测量结果的一致性仍然很好,再加上其不受使用时间和使用次数,而影响测量精度的高品质等特性,霍尔效应传感器正逐步取代机械开关。

为了实现不断发展的安全和可靠性特性,开关阈值的最高精度成为了霍尔开关规范的基本参数。

在由一个磁信号通过开关阈值触发的实际开关操作中,其动作会受开关延迟、采样抖动和噪声阈值等各因素的影响。

上述这些因素都是不希望的,一个理想的开关应在瞬间做出反应,但由于霍尔IC的内部信号处理,它们无法完全避免。

为了获得最佳开关性能,Micronas公司的霍尔效应开关系列的最新产品(HAL 15xy)内的信号处理对此进行了专门设计,以增强对这些负面影响的抑制能力。

本文分析了信号路径设计是如何影响输出信号的抖动性能的,并介绍了解决这一问题所采取的不同设计方法。

霍尔开关的信号路径
霍尔开关的简化信号路径包括几个基本组件,如图1所描述:
图1:简化的霍尔开关信号路径。

该集成霍尔传感器将磁通密度转换成电信号,可选的低通滤波器限制了信号带宽,采样或无采样比较器判定该信号是高于还是低于当前的作用阈值。
