CPU供电输出异常维修实例

笔记本维修案例若干

笔记本维修案例若干一：机型：DELL LS 同类机型：DELL L400 2100 故障现象：开机后屏幕无显检测结果：主板显卡外围部分输出电路开关信号失效。

后级电路对地短路处理方法：更换相应受损芯片及电容，测机OK！导致原因：主板电路元件老化二：机型：DELL 500M 同类机型： D500/D600 故障现象：不开机，插外接电源电源保护检测结果：系统供电高端管击穿。

三：机型：DELL D610 故障现象：不开机检测结果：测电源管理芯片SMSC无3。

3V待机电压，测此3。

3V对地阻值20几欧，明显偏低，正常应400多欧姆，更换电源管理芯片后3。

3V正常，开机OK。

四：机型：DELL C640 故障现象：适配器灯亮一下即灭检测结果：这种现象说明主板有短路现象，测适配器对地阻值正常，查CPU 高端管击穿，更换后开机正常。

IBM笔记本维修案例机型：IBM T20 故障现象：开机灯一下即灭检测结果：待机实测系统供电3。

3V和5V均正常，说明待机状态正常，后更换CPU供电芯片后OK。

机型：IBM T23 故障现象：开机掉电检测结果：用测试卡，当走到59时，掉电。

当走到59，机器就应该已经点亮了。

实测此时系统供电3。

3V和5V没有，更换相应芯片正常。

机型：IBM R32 故障现象：有时找不到光驱检测结果：光驱直接受南桥控制，更换南桥后正常。

机型：IBM T43 故障现象：无法重装系统检测结果：南桥PCI故障，将损坏信号屏蔽或更换南桥。

SONY笔记本维修案例机型：SONY GRX 570 故障现象：开机后不定时掉电检测结果：主板漏电，滤波电容老化处理方法：更换所有的滤波老化电容，测机OK！笔记本维修实例130例1、故障：两台IBM T21本本，一台按开关后，面板指示灯一闪即灭，另一台开机运行1小时后，自动关机后不能触发（不稳定）？※维修方法：此种现象与CPU核心供电的控制IC ADP 3421有很大关系，两台笔记本更换此IC（ADP3421）后，本本OK。

cpu供电故障

、由于笔记本采用低电压（1V）左右进行供电，为了防止烧毁CPU，对于供电的保护措施做的比较好。

2、常见故障与维修思路：NB主板的电源IC一般都有主控IC和辅控IC组成，如下图主控IC为ADP3205，控制辅控IＣ为ADP3415，主控IC控制辅控IC输出控制信号去控制场效应管的G极。

+19的B+供电经过电感PL14，改名为CPUB+电，分别供到两相CPU供电的场效应管（八脚）的5、6、7、8#引脚上，当CPU控制IC发出供电信号给场效应管的G极后，场管导通，从D极下来的19V电压被转化为CPU所需要的1V左右的供电，然后再经过PL15和PL16进行滤波，输出cpu_core供电。

3、结合维修过程中发现的故障现象，总结常见故障如下：（附图TM290/TM292主板的CPU_CORE电路图）1) CPU供电故障会引发主板不开机（DEBUG卡显示FF）。

有时表现RST灯常亮，有时表现电压、频率和时钟均正常，但不工作，有时一加电，就断电，加压加不上去。

还有就是RST和HDD灯一直常亮。

2) CPU供电控制IC ：ADP3205如果出现了虚焊，就会产生供电不能向下进行的现象：表现为诊断卡上的RST灯常亮！3) CPU供电控制IC ：ADP3205如果是已经烧毁，产生的现象是：加19V电，一闪就自动切断了电源。

4) 场效应管的损坏一般可以分为三种情况：i. 一种是短路，万用表二极管档（即蜂鸣档）测量G极和S极时阻值趋向零，并且会发出响声。

ii. 一种是断路，管的G极和S极两极的阻值为无穷大。

正常会有400~600的阻抗值。

iii. 一种情况场效应管软击穿，只有上加电的情况下，测量电压才能够判断出来，一般不要直接上CPU，可以上一个CPU的假负载使供电进入CPU底座。

可以在电感处测量电压值。

以判断场效应管的工作性能。

5) NB主板的电源IC一般都有主控IC和辅控IC组成，如下图主控IC为ADP3205，控制辅控IＣ为ADP3415，主控IC控制辅控IC输出控制信号去控制场效应管的G极。

CPU多种故障实际案例解决方法

CPU多种故障实际案例解决方法电脑用的时间长了，抵御能力就会因为某个零部件的功能不正常而导致罢工，电脑CPU就是这些部件中寿命比拟短的硬件之一。

常见的CPU故障大致有以下几种：散热故障、重启故障、黑屏电脑用的时间长了，抵御能力就会因为某个零部件的功能不正常而导致罢工，电脑CPU就是这些部件中寿命比拟短的硬件之一。

常见的CPU故障大致有以下几种：散热故障、重启故障、黑屏故障及超频故障。

下面笔者结合实际案例来说说CPU故障检修思维。

案件一：CPU损坏导致电脑不断地重启故障现象：计算机刚刚出现启动画面即重启，或者进入系统后不久就重启。

故障解决：排出了一切故障后，更换CPU并安装良好后，故障才消失，原来这台电脑的CPU曾更换过风扇和散热器。

由于安装不当造成散热器和CPU接触不良，影响了CPU的散热，在长时间的`使用后，大大缩短了CPU的寿命。

案例二：“低温”工作也能把CPU烧毁故障现象：将台式机Celeron D处理器运行于标准频率下，通过电吹风加热到55摄氏度，只要运行CPU占用率高的程序，一会就死机；而把Celeron D超频后，系统温度为50摄氏度左右，运行Quake十多分钟才死机。

估计此时温度已经超过55摄氏度，而其内核的温度通过实测，发现已到达86.4摄氏度。

后来发现CPU在这样的低温下运行差一点就烧毁了。

但他发现笔记本电脑却没有出现这种“表里不一”的问题。

故障分析：原来这是主板检测到的CPU温度迷惑了我们。

其实现在台式机主板报告的CPU温度根本不是其内核温度，因为台式机主板常见的测温探头根本就没有和CPU散热片或CPU接触，测量的只是CPU附近的空气温度。

这才造成不少CPU在看似低温的情况下烧毁。

案例三：CPU针脚接触不良，导致机器无法启动故障现象：电脑突然无法开机，屏幕无显示信号输出。

故障解决：开始认定显卡出现故障。

用替换法检查后，发现显卡无问题，后来又推测是显示器故障，检查后，显示器也一切正常。

CPU供电输出异常维修实例

CPU 【2 】供电平常维修实例今天修到一块精英的板子现象是客户描写电脑不显示,拆出主板,插上诊断卡,显示为无复位,如下
插上假负载,电源,诊断卡,简略检测一下,复位前提前提,（各主供电,CLK,PGIN,RST 排针等）测各主供电时,发明cpu供电不正常
此时问题已经缩小为,CPU供电平常,导致无复位,需检修CPU供电.1 测cpu电感输出对地值正常2 测高低MOS管根本正常3测上MOS管的（D极）12v输入正常4 测主控ic的工作前提（查界说检测,此板主控ic的型号为“ISL6556BCB”界说如下）
5 ic供电（26脚）12v正常
6 ic EN(27脚) 1.8v正常（一般主控的EN脚,为高电平有用）
7 测ic的VID脚时发明3-8脚都是高电平1.2v阁下,很显著vid都为高电平,cpu是不会有电压输出,可查表如下
如上图,为此芯片vid电压辨认表,当vid都为1（代表高电平）时,cpu电压输出off（无输出）这一点很轻易懂得,每一个主控芯片的vid脚都为高电日常平凡,根本cpu电压无输出.必须有一个或一个以上低电平,方可有cpu电压输出.一般主控芯片的VID脚是直接或间接衔接cpu座针脚,那么CPU座平常时,都邑导致这种情形,简略先看了下座子针脚没有变形现象,然后按压下CPU座子看看是否空焊,成果照样一样,这时换了个角度往CPU座右上方按压后,发明复位
已正常如下
因为CPU 主控芯片的VID脚到CPU座的针脚都是在座子的右上角（775接口CPU座）.所以方才按压到其他部位,没接触.如今按压时,测出CPU供电1.18v,已正常.最后把此板放到BGA焊台上加焊后,测试显示等
一切正常。

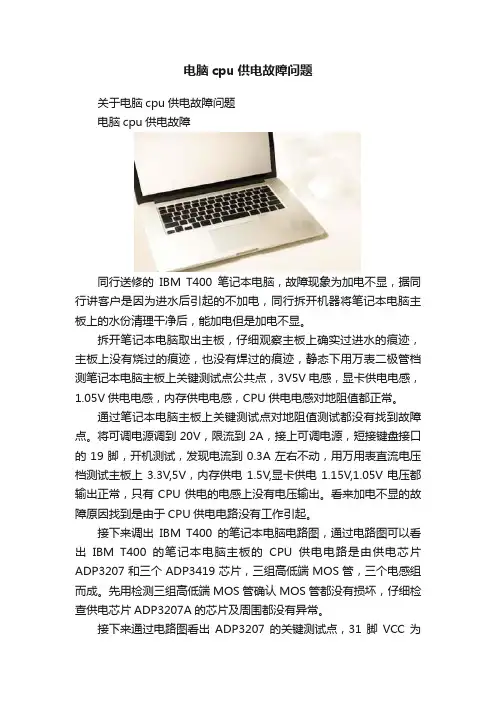

电脑cpu供电故障问题

电脑cpu供电故障问题关于电脑cpu供电故障问题电脑cpu供电故障同行送修的IBM T400笔记本电脑，故障现象为加电不显，据同行讲客户是因为进水后引起的不加电，同行拆开机器将笔记本电脑主板上的水份清理干净后，能加电但是加电不显。

拆开笔记本电脑取出主板，仔细观察主板上确实过进水的痕迹，主板上没有烧过的痕迹，也没有焊过的痕迹，静态下用万表二极管档测笔记本电脑主板上关键测试点公共点，3V5V电感，显卡供电电感，1.05V供电电感，内存供电电感，CPU供电电感对地阻值都正常。

通过笔记本电脑主板上关键测试点对地阻值测试都没有找到故障点。

将可调电源调到20V，限流到2A，接上可调电源，短接键盘接口的19脚，开机测试，发现电流到0.3A左右不动，用万用表直流电压档测试主板上3.3V,5V，内存供电1.5V,显卡供电1.15V,1.05V电压都输出正常，只有CPU供电的电感上没有电压输出。

看来加电不显的故障原因找到是由于CPU供电电路没有工作引起。

接下来调出IBM T400的笔记本电脑电路图，通过电路图可以看出IBM T400的笔记本电脑主板的CPU供电电路是由供电芯片ADP3207和三个ADP3419芯片，三组高低端MOS管，三个电感组而成。

先用检测三组高低端MOS管确认MOS管都没有损坏，仔细检查供电芯片ADP3207A的芯片及周围都没有异常。

接下来通过电路图看出ADP3207的关键测试点，31脚VCC为CPU供电芯片的主供电，1脚EN为CPU供电芯片的控制引脚。

再次加电测试，ADP3207的31脚为5V正常，ADP3207的1脚为1.7V，正常应该为3.3V因此可以确认CPU供电电路无CPU供电原因就是CPU供电芯片ADP3207的1脚控信号不正常。

通过电路图追查，发现ADP3207的1脚的控信号连同时电阻R267，三脚的D59和D45。

其中R267的另一端连3V的后继加电后为3.3V;D59的1脚连CPU座后面的温控芯片U1(当检测到CPU周转的温度过高后拉低为0V达到保护作用)，D59的2脚连IBM PM芯片的89脚，IBM PM芯片工作正常后才输出3.3V作为CPU电路工作的条件之一;D45的连一端经过保险电阻R980连MAX1540E(此芯片负责产生1.05V电压)的26脚(MAX1540E的电源好信号脚)，也就是说MAX1540E的26脚输出电源好信号也作为CPU供电电路工作的条件之一。

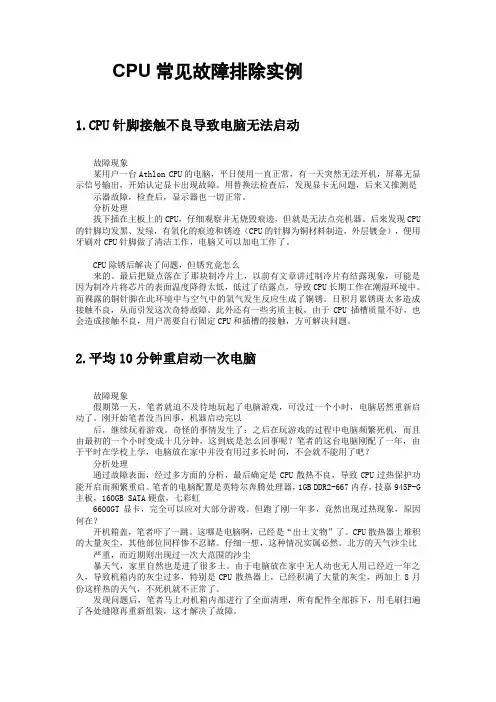

CPU常见故障排除实例43个

CPU常见故障排除实例1.CPU针脚接触不良导致电脑无法启动故障现象某用户一台Athlon CPU的电脑，平日使用一直正常，有一天突然无法开机，屏幕无显示信号输出，开始认定显卡出现故障。

用替换法检查后，发现显卡无问题，后来又推测是示器故障，检查后，显示器也一切正常。

分析处理拔下插在主板上的CPU，仔细观察并无烧毁痕迹，但就是无法点亮机器。

后来发现CPU 的针脚均发黑、发绿，有氧化的痕迹和锈迹（CPU的针脚为铜材料制造，外层镀金），便用牙刷对CPU针脚做了清洁工作，电脑又可以加电工作了。

CPU除锈后解决了问题，但锈究竟怎么来的。

最后把疑点落在了那块制冷片上，以前有文章讲过制冷片有结露现象，可能是因为制冷片将芯片的表面温度降得太低，低过了结露点，导致CPU长期工作在潮湿环境中。

而裸露的铜针脚在此环境中与空气中的氧气发生反应生成了铜锈。

日积月累锈斑太多造成接触不良，从而引发这次奇特故障。

此外还有一些劣质主板，由于CPU插槽质量不好，也会造成接触不良，用户需要自行固定CPU和插槽的接触，方可解决问题。

2.平均10分钟重启动一次电脑故障现象假期第一天，笔者就迫不及待地玩起了电脑游戏，可没过一个小时，电脑居然重新启动了。

刚开始笔者没当回事，机器启动完以后，继续玩着游戏。

奇怪的事情发生了：之后在玩游戏的过程中电脑频繁死机，而且由最初的一个小时变成十几分钟，这到底是怎么回事呢？笔者的这台电脑刚配了一年，由于平时在学校上学，电脑放在家中并没有用过多长时间，不会就不能用了吧？分析处理通过故障表面，经过多方面的分析，最后确定是CPU散热不良，导致CPU过热保护功能开启而频繁重启。

笔者的电脑配置是英特尔奔腾处理器，1GB DDR2-667内存，技嘉945P-G 主板，160GB SATA硬盘，七彩虹6600GT显卡，完全可以应对大部分游戏。

但跑了刚一年多，竟然出现过热现象，原因何在？开机箱盖，笔者吓了一跳。

这哪是电脑啊，已经是“出土文物”了。

CPU常见故障实例分析和解决方法！不看你就后悔了！

CPU常见故障实例分析和解决方法！不看你就后悔了！一般情况，如果电脑无法启动或是极不稳定，我们会从主板、内存等易出现故障的配件入手进行排查，如果主板、内存、显卡、硬件等其它配件没有问题，那么肯定是CPU出现了问题。

那么我们这时候该怎么办呢?下面小编就为大家介绍一下，一起来看看吧!一般情况下，CPU出现故障后极容易判断，往往有以下表现:1、加电后系统没有任何反映，也就是我们经常所说的主机点不亮;2、电脑频繁死机，即使在CMOS或DOS下也会出现死机的情况。

(这种情况在其它配件出现问题，如内存等之后也会出现这种情况，可以利用排除法查找故障出处);3、电脑不断重启，特别是开机不久便连续出现重启的现象;4、电脑性能下降，下降的程度相当大。

很多朋友通过排除法查找到CPU故障后，不知道如何去排除，认为CPU出现故障后，一般情况下就得更换新的产品。

其实不然，在很多情况下，只要CPU处理器没有烧毁，我们还是可以解决各类问题的。

接下来以实便的形式向大家介绍几种故障出现的原因及解决方法。

一、电脑频繁死机故障分析与解决故障现象:一台英特尔赛扬1GB的主机，最近在使用过程出现了频繁死机的情况。

具体表现为:开机后能够顺利的进入Win98系统，但使用15分钟左右，系统便死机，故障分析:死内存、显卡或是主板等配件哪一个出现问题都可以造成死机，于是采用替换法，对主机内的各种配件进行了一一替换后焦点落在CPU身上。

通过检测，发现CPU的核心工作电压为1.2V，而赛扬1GB的默认工作电压为1.5V，问题肯定出在处理器上。

故障排除:由于CPU的默认工作电压为1.475V，如今只有1.2V的工作电压，因此造成电脑经常死的原因肯定是CPU的供电不足引起的，这种情况下很可能因为主板的元件老化，造成了供电部分的电压偏低，CPU自然就不能正常工作，死机也就在所难免了。

就像是超频一样，提升频率后的CPU不会都很稳定，有的需要增加电压才能稳定在更高的频率上，这道理一样，其实相当一部分的电脑故障都和供电有关。

华硕M5A97主板CPU供电短路维修

一客户主机开不了机，打开机箱没发现明显故障，按开机按钮发现CPU风扇微微动一下，换电源结果一样，根据经验主板存在短路。

给客户修主板150-250元，客户说修的不稳定，坚决换同样主板，最后600元敲定。

客户走后，开始维修旧主板：主板是华硕M5A97 LE R2.01、故障分析：风扇动一下就停，说明主板存在短路，一启动就保护，2、为了区分是CPU供电或是其它地方短路，去掉CPU12V供电插头试机，主板能加电，说明故障在12V供电。

2、用万用表测CPU供电12V对地电阻只有0.02，存在严重短路4、测CPU供电场效应管和滤波电容全部对地短路，（因各相供电是并联）一时测不出哪个原件短路。

5、为了尽快找出短路原件，决定用电流法，因为哪个原件短路，流过的电流就大，发热就快。

把CPU、内存全部拔掉，把电源所有插头也拔掉，把电源的绿线和黑线短接，让电源开始工作，一切准备好，把CPU插头带电插到主板，妈呀！没来得及拍照，一股青烟冒起，赶紧断电，短路原件已烧段。

6、是个贴片无极性电容，立马更换7、测试对地电阻已正常8、上电试机这种方法对存在短路的主板、显卡都有效，但必须知道额定电压，最好是用功率大的直流可调电源，先从低电压慢慢升，一边调一边观察或用手触摸短路区域原件，一般功率较大的短路原件烧不开，但发热快，功率小的原件会烧毁烧炸，为了便于观察，尽量从低电压慢慢调至额定电压，这种方法注意一下几点：1、一边调电压一边观察或用手触摸短路区域原件2、强制加电时间尽量短，要快3、去掉其它可插拔外设，防止烧毁4、加电前最好把可疑区域原件拍照，因为短路原件可能会直接烧毁，原件上面的参数无法看到我这块主板短路是个无极性贴片电容，参数没什么高要求，只有大小合适就能更换。

计算机维修的案例

计算机维修的案例在如今这个数字化的时代，计算机已经成为我们生活和工作中不可或缺的工具。

然而，就像任何其他设备一样，计算机也会时不时地出现故障。

接下来，我将为您分享几个常见的计算机维修案例，希望能让您对计算机维修有更深入的了解。

案例一：硬件故障导致的死机有一次，一位客户向我们抱怨他的计算机频繁死机。

经过初步检查，我们发现计算机的散热系统存在问题，CPU 温度过高。

打开机箱后，我们看到 CPU 风扇上积累了厚厚的灰尘，严重影响了风扇的转速和散热效果。

我们首先小心地拆下 CPU 风扇，用软毛刷和吹风机仔细清理了风扇和散热片上的灰尘。

然后，重新涂抹了优质的导热硅脂，以增强CPU 与散热器之间的热传递。

在完成这些操作后，我们重新启动计算机，并进行了长时间的压力测试。

结果显示，CPU 温度恢复正常，死机问题得到解决。

这个案例告诉我们，定期清理计算机内部的灰尘对于保持其正常运行至关重要。

尤其是在长时间使用后，灰尘的积累可能会导致严重的散热问题，进而影响计算机的性能和稳定性。

案例二：软件冲突引发的系统崩溃另一位客户遇到了系统崩溃的问题，每次开机后不久就会出现蓝屏错误。

通过分析蓝屏代码和系统日志，我们发现是新安装的一款软件与系统中的其他软件存在冲突。

为了解决这个问题，我们首先进入安全模式，卸载了最近安装的可疑软件。

然后，使用系统自带的修复工具对系统文件进行了检查和修复。

重新启动计算机后，系统恢复了正常运行。

但为了确保不再出现类似问题，我们还建议客户更新了系统和其他软件的版本，以避免因软件版本不兼容而引发的冲突。

这个案例提醒我们，在安装新软件时要谨慎选择，并且及时更新软件和系统，以保证其兼容性和稳定性。

案例三：硬盘故障导致的数据丢失有一位客户在使用计算机时突然听到硬盘发出异常的响声，随后计算机无法正常启动。

我们接到报修后，初步判断可能是硬盘出现了物理故障。

为了挽救数据，我们将故障硬盘连接到专业的数据恢复设备上，尝试读取其中的数据。

电脑维修-主板维修-CPU-供电维修

主供电为0断电查供电点有无对地短路J无查所有下管的G极是否都有高电平J无断电量所有下管的G极，有无对地短路的J无查电源IC工作条件是否正常J正常电容等是T断开脚判断是场效管还是电源IC否T查不正常的原因CPU主供电不正常维修方法当诊断卡不跑代码，我们首先要查 CPI主供电是否正常。

一、检修思路1. 量CPL旁边场效应管的D极是否正常。

上管有12V,下管有1.5V左右。

2. 如不是这两个电压，就是 CPL主供电不正常了。

3. 高的12V我们不管，我们只管那个1.5V的。

主供电不正常分为几种情况，一种是电压为 0, —种是偏低，还有偏高的。

4. 电压为0的检修方法，我们先摸一下场效应管是否发烫，表面有无烧焦的痕迹和异味，电解电容有无漏液等，如有直接换掉。

5. 接着我们断电量主供电点的对地阻值是否为 0欧左右，正常插CPI应为10欧，不插为30欧。

6. 如为0欧，肯定是有短路的了，有可能北桥短路，CPU S路，滤波电容短路，场效应管击穿。

7. 如阻值正常，我们看场效应管的 G极是否有正常的高电平，如没有是不是 G极对地短路，可断电量对电阻值。

8. G极对地短路不是场效应管就是电源IC。

断开脚量就知道是哪个了。

9. G极没短路电压又没有，查电源芯片的工作条件是否具备，具备了就直接更换。

10. G极正常，D极又没对电短路。

那就是上管没有 12V电压了，场管全部开路是不可能的。

、检修步骤用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等有T逐步排除可能短路的元件，如场管、CPU北桥（有无发烫）有T查上管的12V供电主供电偏低断电量所有下管的G极是否对地短路是T断开脚判断是场效管还是电源ICJ否有场管未工作，须用手去感知温度没温度T换那个J查不出来断电量场管三个引脚的对地阻值，找出不同的，换掉三、根据诊断卡代码查故障1如果一开机只有电压、时钟显示，而没有代码显示就检查 CPU 有无损坏。

2. 如果诊断卡不跑代码或跑到 00、FF 、C0 D1 E0 CF 、F0、F8、01、02停止，一般是主板南北桥、 BIOS I/O 或CPI 有问题。

CPU主供电电路的维修

CPU主供电电路的维修（以ECS 945PL-A为例）该主板的CPU主供电电路采用的电源管理芯片是RT9245及四个驱动芯片RT9603，是一个四相供电设计。

主供电的上管是09N03,下管是06N03，均为N沟道的MOS管。

一般CPU主供电电路出现的故障有如下几种：1、接上ATX电源的4P12V接头，上电会马上断电2、无CPU主供电3、CPU主供电电压不正常第一种情况：首先检测CPU主供电上管是否击穿（这是最常遇到的），如果击穿了建议更换掉上管后，和他同一组的下管及驱动IC以及电源芯片一起换掉（上管击穿后12V将有可能直接供给驱动IC将驱动IC烧坏，然后再通过驱动IC到电源芯片烧坏电源芯片, 可能当时没有烧坏，但对于芯片的品质可能受到了一定的破坏，为防止使用没多久再次损坏可一起更换掉）上管如果正常，那可能是4P12V对地了，这种情况遇到的不多，如果遇到也是相当好修的，一般就是4P12V的滤波电容击穿对地短路了，把这些电容一个一个拆掉测试，拆到哪个后不对地短路了那就是那个电容击穿，更换掉这个电容就OK第二种情况：无CPU主供电这也是非常常见的故障，这个故障我们首先测试看4P12V是否送到CPU主供电的上管了即测试09N03的D极是否有12V的电压，如果没有查4P12V到主供电的上管间的电路，这之间会有一个磁芯电感，看是否开路，看PCB板是否有断线。

主供电的上管有12V电压后，检测电源管理芯片和驱动芯片的工作电压是否正常即RT9245的28脚有无5V电压，RT9603的4脚与1脚是否有12V电压，如果哪个没有电压查相连的10欧姆电阻及二极管R609,R607,D20这些电正常后我们需要测量RT9245的11脚DVD信号是否有1.2V的电压，这是RT9245的开关信号，没有RT9245就不会工作，该电压是12V经R613与R623分压并受PWR_GD 信号控制，PWR_GD信号是由VTT_OUT_R产生，VTT_OUT_R是由V_FSB_VTT经CPU 转换而来，V_FSB_VTT又是由VDDQ产生的，这些信号一级一级追就是了。

cpu供电电路检修法

46
SS_END/PGOOD
软启动端引脚/电源号信号引脚
CPU供电电路检修四段
1.VCC
测试点
测试项
测试值
故障
电源插座
对地阻值
低于100或直接蜂鸣（少数主板几十也正常）
短路：1.Q1/Q2;2.Q1+Q2;3.MOS+PWM;4.MOS+NB;
5.LC
上管D极
直流电压
不在12V允许范围内
供电不正常：1.电解电容；2.电感；3.贴片电容；4.线路
PWM
VOC/VCCDR
直流电压
不在电压允许范围内（待机/开机状态）
供电不正常线路
2.MOS
测试点
测试项
测试值
故障
上管D极
对地阻值
明显偏小（低于200）
1.Q1;2.Q1+PWM
直接蜂鸣
1.Q1+Q2;2.Q1+PWM;3.Q2+NB
下管D极
对地阻值
25以下（蜂鸣看数值）
电源管理芯片检查引脚定义
PWM
pin
name
description
Rc5057m
1
ENABEL/SS
输出激活/软启动
2
PWRGD
电源好信号引脚
RT9241B
10
SS
软启动引脚
19
PGOOD
电源好信号引脚
L6711
30
OUT_EN
输出激活引脚
30
SS_END
软启动端引脚
L6713A
17
OUT_EN
输出激活引脚
低电平
1.PWM;2.外围电路
VID

电脑维修-cpu 供电原理与维修(详)

CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。

当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。

接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。

电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。

但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。

二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。

HIP630X系列芯片是比较典型的电源管理芯片。

由著名芯片设计公司Intersil设计。

它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。

2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。

有线圈式、直立式、和固态式等几种。

CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。

储能电感：它和MOS管、电容配合为CPU供电。

另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。

CPU供电原理与维修(详)

CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。

当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。

接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。

电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。

但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。

二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。

HIP630X系列芯片是比较典型的电源管理芯片。

由著名芯片设计公司Intersil设计。

它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。

2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。

有线圈式、直立式、和固态式等几种。

CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。

储能电感：它和MOS管、电容配合为CPU供电。

另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。

CPU主供电不正常维修方法

二、检修步骤
• 主供电为0 用手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等
• 断电查供电点有无对地短路有→逐步排除可能短路的元件，如场管、CPU、北桥（有无发烫）、电容等
•无 • 查所有下管的G极是否都有高电平有→查上
管的12V供电• 主供电为0 Nhomakorabea手触摸场管、电源芯片，用眼看相关元件有无外观问题，如电容漏液等
• 正常
• 换电源IC • 主供电偏低
• 断电量所有下管的G极是否对地短路是→断开脚判断是场效管还是电源IC
•否
• 有场管未工作，须用手去感知温度没温度→ 换那个
• 查不出来
• 断电量场管三个引脚的对地阻值，找出不同的，换掉
三、根据诊断卡代码查故障
• 1．如果一开机只有电压、时钟显示，而没有代码显示就检查CPU有无损坏。
• 2．如果诊断卡不跑代码或跑到00、FF、C0、 D1、E0、CF 、F0、F8、O1、O2停止，一般是主板南北桥、BIOS、I/O或CPU有问题。只要代码跑了一下，就说明CPU的工作条件和 CPU基本正常，问题主要在BIOS或主板其它电路。
• 3．代码从00、FF跑到C开头（C1、C3、 C6）、D开头（D1、D3、D7）、E1、A1、 A7、B0（BLOS不同跑的代码不一定相同）
• 断电查供电点有无对地短路有→逐步排除可能短路的元件，如场管、CPU、北桥（有无发烫）、电容等
•无
• 查所有下管的G极是否都有高电平有→查上管的12V供电
•无
• 断电量所有下管的G极，有无对地短路的
• 是→断开脚判断是场效管还是电源IC
•无
• 查电源IC工作条件是否正常否→查不正常的原因

cpu供电电路分析及故障检修（）

cpu供电电路分析及故障检修（）The power supply is a prerequisite for all the work of electronic components, power supply circuit is the most easily broken unit, power supply circuit board mainly CPU power supply, power supply and power supply group memory chip, especially in the CPU power supply circuit fault rate is high, here we have to make an analysis of CPU power supply circuit.Because the CPU core voltage is low and has a growing trend of low power supply, ATX motherboard 12V and 5V DC can not be directly to the CPU power supply, so the need for a power supply circuit of DC high voltage to low voltage DC switching power supply circuit (DC-DC), the conversion circuit is CPU.One, CPU power supply circuit compositionThe function of 1.CPU power supply circuit:The main function of the main board CPU power supply circuit is to provide electric energy for the CPU, and ensure the stable operation of CPU in the high frequency and high current working state. At the same time, due to the current CPU power consumption is very large, from low load to full load current, the change is very large, in order to ensure that CPU can change in the load speed, will not work because the current supply and demand, CPU power supply circuit with high current very fast response ability.In addition, CPU power supply circuit is also the local maximum signal intensity on the motherboard, not handled properly will produce crosstalk effect, and the impact on the digital circuitof weak signal, so the circuit design of CPU power supply part of the manufacturing requirements are usually relatively high. In short, the ultimate goal of the CPU power supply section is to meet the CPU's requirements for voltage and current at the CPU power input.Composition of 2.CPU power supply circuit:The main board of CPU power supply circuit is mainly composed of power management chip, inductance coil, field effect transistor (MOSFET tube) and electrolytic capacitor and other components.(1) power management chipThe power management chip is mainly responsible for identifying the amplitude of the CPU power supply, generating the corresponding short torque wave, and promoting the power output of the back stage circuit. The commonly used power management chip HIP6301, IS6537, Jin RT9237, ADP3168, KA7500, TL494 etc..Some of the main power management chips are dual in line chips, and some are surface mount packages, in which HIP630x series chips are more classic power management chips, designed by the famous chip design company Intersil. It supports two / three / four phase power supply, support VRM9.0 specification, output voltage is 1.1V-1.85V, can adjust the output interval 0.025V, switching frequency up to 80KHz, has the characteristics of high power, small ripple, small Yin, can adjust the precision CPU supply voltage. Take HIP6301 as an example to explain the function of each pin of power management chip.(2) inductance coilThe line is composed of inductance wires in the ferrite ring or magnetic winding turns into coil type, vertical type and solid type until several. The inductance coil in the inductance of the main board CPU power supply circuit mainly includes two kinds, one is used to filter the current, called the filter inductance; the other inductance coil is used to store energy. The power supply for the CPU is combined with field effect transistors and capacitors. In addition, according to the characteristics of the coil energy storage, the actual circuit usually uses inductance and capacitance to form a low-pass filter system to filter the high frequency clutter in the power supply circuit, so as to provide a clean supply current to the CPU.(3) filter capacitorThe capacitance in the CPU power supply circuit is commonly used as "common capacitance" which is commonly referred to by the people". In the circuit capacitor has a "vibration through" characteristics, its function includes the following aspects: one is the filter, most are used in the DC filter circuit after conversion, the charge and discharge characteristics, in line with the energy storage inductor, the DC DC pulse becomes smoother, in general to the large capacitance for filtering low frequency clutter, and the small capacitance filter with high frequency clutter effect is better; the three is to prevent crosstalk in signal decoupling circuit between the signal; three is used for signal coupling, the two circuit DC potentialisolation when the signal transmission between the circuits.This article from the trust Mart computer repair network: http://www.god518.Com original address:/a/zhuban/2010/0914/1085.html。

cpu供电维修

目录CPU供电电路维修 (2)引言 (3)1、CPU供电电路 (3)1.1CPU供电电路的功能 (3)1.2CPU供电电路的组成 (3)1.3CPU供电电路基本原理 (4)2、CPU供电电路常见的故障分析 (4)2.1供电电路无输出电压导致CPU不工作 (4)2.2电脑使用过程中经常出现重启现象 (5)2.3滤波电容导致主板工作不稳定 (5)3、CPU供电电路故障检测点 (5)3.1CPU供电电路的易坏元器件 (5)3.2故障检测点 (5)3.3cpu供电电路的检修方法 (6)4、cpu供电电路的检修事例 (8)4.1实例一： (8)4.2实例二： (8)5、CPU供电电路的维护 (9)参考文献 (10)致谢 (11)CPU供电电路维修内容摘要：CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU 工作电源需求，向连接的场效应管发出脉冲控制信号，然后控制场效应管的导通和截止，将电能储存在电感中，然后再通过电容滤波后向CPU输出工作电压，在实际的主板中，根据不同的型号CPU工作的需要，CPU的供电方式又分为许多种，主要有单相供电电路、两相供电电路三相供电电路、四相供电电路、六相供电电路和多组供电电路等几种。

关键字：供电电路维修引言CPU供电电路的相关元器件都设计在CPU插座附近，主要是由电源管理芯片、场效应晶体管、储能电感线圈和电解电容等器件构成。

电源管理芯片产生脉宽调制信号（PWMA），去驱动场效应晶体管工作的开关状态；接收CPU电压识别电路产生的电压识别信号，确定电路的输出电压，利用反馈电路对CPU供电电路的输出端的电压进行监视，保持CPU工作电压的稳定；接收控制电路输出的控制信号，控制CPU供电电路的工作在相应的控制状态，CPU供电电路元器件烧坏故障、电源管理芯片、稳压管、场效应晶体管等元器件虚焊故障，限流电阻烧坏等故障所引起的，其中场效应管及滤波电容是较容易损坏的元件，在检修时可重点检测场效应晶体管及滤波电容是否正常。

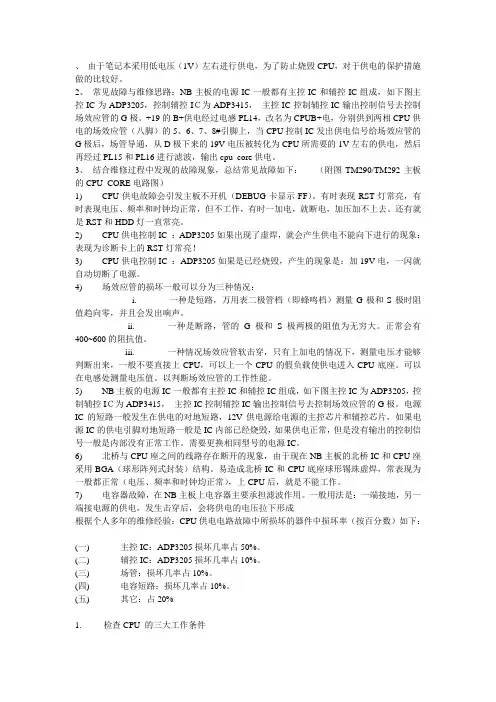

cpu供电故障

、由于笔记本采用低电压（1V）左右进行供电，为了防止烧毁CPU，对于供电的保护措施做的比较好。

2、常见故障与维修思路：NB主板的电源IC一般都有主控IC和辅控IC组成，如下图主控IC为ADP3205，控制辅控IＣ为ADP3415，主控IC控制辅控IC输出控制信号去控制场效应管的G极。

+19的B+供电经过电感PL14，改名为CPUB+电，分别供到两相CPU供电的场效应管（八脚）的5、6、7、8#引脚上，当CPU控制IC发出供电信号给场效应管的G极后，场管导通，从D极下来的19V电压被转化为CPU所需要的1V左右的供电，然后再经过PL15和PL16进行滤波，输出cpu_core供电。

3、结合维修过程中发现的故障现象，总结常见故障如下：（附图TM290/TM292主板的CPU_CORE电路图）1) CPU供电故障会引发主板不开机（DEBUG卡显示FF）。

有时表现RST灯常亮，有时表现电压、频率和时钟均正常，但不工作，有时一加电，就断电，加压加不上去。

还有就是RST和HDD灯一直常亮。

2) CPU供电控制IC ：ADP3205如果出现了虚焊，就会产生供电不能向下进行的现象：表现为诊断卡上的RST灯常亮！3) CPU供电控制IC ：ADP3205如果是已经烧毁，产生的现象是：加19V电，一闪就自动切断了电源。

4) 场效应管的损坏一般可以分为三种情况：i. 一种是短路，万用表二极管档（即蜂鸣档）测量G极和S极时阻值趋向零，并且会发出响声。

ii. 一种是断路，管的G极和S极两极的阻值为无穷大。

正常会有400~600的阻抗值。

iii. 一种情况场效应管软击穿，只有上加电的情况下，测量电压才能够判断出来，一般不要直接上CPU，可以上一个CPU的假负载使供电进入CPU底座。

可以在电感处测量电压值。

以判断场效应管的工作性能。

5) NB主板的电源IC一般都有主控IC和辅控IC组成，如下图主控IC为ADP3205，控制辅控IＣ为ADP3415，主控IC控制辅控IC输出控制信号去控制场效应管的G极。

电脑主板CPU供电电路的维修

电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。

CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。

CPU供电电路的电路框图如下图所示。

一、CPU供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。

CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。

主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。

不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。

接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。

由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
