CPU供电详细说明
处理器核心供电
处理器核心供电处理器（CPU）是计算机的核心组成部分，其性能和稳定性对整个计算机系统的运行起着至关重要的作用。
处理器核心的供电是保证它能够正常稳定运行的关键因素之一。
本文将详细介绍处理器核心供电的原理、要点和技术，帮助读者更好地了解和维护计算机系统的正常运行。
一、处理器核心供电的原理处理器核心供电的目的是为处理器核心提供必要的电源能量，使其能够正常运行。
处理器核心通常需要工作在较高的工作频率和电压条件下，进而提供高性能的计算和状态切换能力。
处理器核心的主要电源包括VDD、VDDQ、VSS和VSSQ等。
其中，VDD和VDDQ是处理器核心的主要电源，VSS和VSSQ则为处理器提供接地电位。
因此，处理器电源供应的质量对处理器核心的正常运行有着至关重要的影响。
处理器电源的稳定性是处理器核心正常工作的关键因素之一。
因为供电不稳定，会导致处理器核心出现故障、死机和运行不稳定等问题。
对于处理器核心而言，电压过高或过低都会给系统稳定带来影响，可能会产生电压过冲和电压下降等现象。
为了确保电源的质量，需要使用高品质的电源供应器、稳压器和过滤器等电子器件，并且尽可能地降低输入电源的噪声，提高供电质量。
二、处理器核心供电的要点1. 电源需求不同的处理器核心对供电的要求有所不同。
一般情况下，处理器核心消耗的电能越大，需要的电位压差就越大，而输入的电流越大。
处理器核心电源也需要足够的剩余功率，用来处理瞬间过载的情况，比如运行一些CPU密集型任务。
通常，大功率的CPU要求更好的电源供应。
2. 电源噪声电源噪声的存在会导致处理器电源的不稳定，对系统的稳定和长期使用会产生影响。
电源噪声来源包括电网噪声、交流电源噪声和计算机电磁辐射波。
建议在使用电源时，应选择低电源噪声电源提高供电稳定性。
3. 热量和散热处理器核心的高温会影响到CPU的性能和寿命。
处理器所使用的器件小于传统元件，并在работ时具有更高的能量密度。
处理器核心供电系统中的消耗会使得电源系统产生热量和耗能。
cpu主供电电路的工作原理及分析解析
cpu主供电电路的工作原理及分析解析CPU（中央处理器）是计算机的核心部件，负责执行各种指令和处理数据。
为了保证CPU正常运行，主供电电路起着至关重要的作用。
本文将详细介绍CPU主供电电路的工作原理及分析解析。
一、主供电电路的基本组成CPU主供电电路主要由以下几个部分组成：1. 电源：供应电流和电压给CPU的电源单元。
2. 电源单元：负责将电源提供的直流电转换为CPU需要的稳定电压。
3. 电压调节器：根据CPU的工作状态和需求，调节电压的大小，保证CPU供电的稳定性。
4. 电容器：用于储存电能，平衡电压波动，提供稳定的电流给CPU。
5. 稳压模块：用于控制电压的稳定性，防止电压过高或过低对CPU造成损害。
二、主供电电路的工作原理主供电电路的工作原理如下：1. 电源提供直流电：电源将交流电转换为直流电，并提供给电源单元。
2. 电源单元转换电压：电源单元将直流电转换为CPU需要的稳定电压。
通常情况下，CPU需要的电压为1.2V、1.8V或3.3V。
3. 电压调节器调节电压：根据CPU的工作状态和需求，电压调节器调节电压的大小。
当CPU处于高负载状态时，电压调节器会提供更高的电压以满足CPU的需求；当CPU处于低负载状态时，电压调节器会降低电压以节省能量。
4. 电容器平衡电压波动：电容器储存电能，当电压波动时，电容器会释放或吸收电能，以平衡电压的波动，保持供电的稳定性。
5. 稳压模块控制电压稳定性：稳压模块监测电压的稳定性，并根据需要进行调整。
如果电压过高或过低，稳压模块会采取相应的措施，如调节电压调节器的输出电压或关闭电源，以保护CPU的安全运行。
三、主供电电路的分析解析在分析主供电电路时，需要考虑以下几个关键因素：1. 电源的质量：电源的质量直接影响CPU的供电稳定性。
优质的电源能够提供稳定的电流和电压，减少电压波动，保护CPU的正常工作。
2. 电压调节器的性能：电压调节器的性能决定了其对电压的调节能力。
CPU供电电路简介
CPU 供電使用是這種方法
三 PWM電路組成部分
組成部分 電感 電容 MOSFET PWM控制器
四 PWM電路原理
1.上橋MOSFET 導通而下橋 MOSFET 断开时，外部电源 对电感进行充电，负载两端并 联的电容起稳定负载两端的电 压并让电感充电的作用， 2.当负载两端电压逐渐上升并 达到额定电压后下橋MOSFET 導通下橋MOSFET断开，电感 接地并释放出刚才充入的能量， 这时电感就变成电源继续对负 载供电。
所以需要通过DC→DC（直流→直流）转换将这些电 压降压后才能提供给CPU等部件使用
二DC→DC转换方法
1．线性调节
线性调节电路结构简单， 但分压电阻串连在电路 中就要通过与负载相同 的电流，因此会消耗大 量的能量并导致温度上 升。2．PWM（脉冲宽度调制）
二相電路
六 不同相電路的波形
多相供电利用 频率相同但相 位不同的多路 脉冲信号来分 别驱动不同的 MOSFET管这 样只要使用较 低频率的脉冲 信号就能获得 很好的稳压效 果。
七 實際的電路
實際應用 中電路加 保護，監 控能工能
八 電路中的原件簡介
PWM控制器芯片
从属驱动芯片
PWM控制芯片电压输出范围是1.1V-1.85V，能以0.025V的间隔调 整输出，开关频率高达80KHz，具有电流大、纹波小、内阻小等特 点，能精密调整处理器供电电压
工程內部訓練教材
CPU供電电路簡介 供電电路簡介
一. 電壓轉換 二.DC→DC转换方法 三. PWM電路組成部分 四.PWM電路原理 五.PWM電路的“相” 六.不同相電路的波形 七 .實際的電路 八電路中的原件簡介
cpu主供电电路的工作原理及分析
cpu主供电电路的工作原理及分析一、引言在现代计算机系统中，CPU（中央处理器）是整个系统的核心，它负责执行计算机指令、控制数据流动和处理各种计算任务。
而CPU的正常运行离不开稳定可靠的电源供应。
本文将介绍CPU主供电电路的工作原理及分析，探讨其在计算机系统中的重要性和影响因素。
二、CPU主供电电路的组成CPU主供电电路主要由电源模块、电源管理芯片和电源滤波器等组成。
电源模块负责将输入电源转换为CPU需要的电压和电流，并提供给CPU进行工作。
电源管理芯片则负责对电源供应进行监控和管理，以确保供电的稳定性和安全性。
而电源滤波器则用于滤除输入电源中的噪声和干扰，保证供电的纯净性。
三、CPU主供电电路的工作原理CPU主供电电路的工作原理可以简单概括为以下几个步骤：1. 电源模块将输入电源转换为CPU需要的电压和电流。
电源模块通常由开关电源和稳压电源组成。
开关电源通过开关管的开关动作，将输入电源的直流电压转换为高频交流电压，然后通过变压器和整流电路将其转换为所需的直流电压。
稳压电源则通过稳压电路对输出电压进行稳定调节，以满足CPU的工作需求。
2. 电源管理芯片对电源供应进行监控和管理。
电源管理芯片通常包括电源监测、供电控制和电源保护等功能。
电源监测功能可以实时检测电源的电压、电流和功率等参数，以确保供电的稳定性。
供电控制功能可以根据CPU的工作状态和需求，对电源进行动态调节和管理，以提高能效和延长电池寿命。
电源保护功能则可以在供电异常或者故障时，及时切断电源，以保护CPU和其他系统组件的安全。
3. 电源滤波器用于滤除输入电源中的噪声和干扰。
输入电源中往往存在各种噪声和干扰，如交流电源的纹波、开关电源的开关干扰等。
这些噪声和干扰会对CPU的工作稳定性和性能产生负面影响。
电源滤波器通过滤波电路和滤波元件，将这些噪声和干扰滤除，以保证供电的纯净性。
四、CPU主供电电路的分析CPU主供电电路的稳定性和可靠性对计算机系统的性能和稳定性有着重要影响。
cpu主供电电路的工作原理及分析解析
cpu主供电电路的工作原理及分析解析一、引言CPU（Central Processing Unit，中央处理器）作为计算机的核心部件，其正常运行离不开稳定的电源供应。
而CPU主供电电路作为CPU电源的核心部份，起着将电源输入转换为CPU工作所需的电压和电流的重要作用。
本文将详细介绍CPU主供电电路的工作原理以及进行分析解析。
二、CPU主供电电路的组成1. 电源输入：CPU主供电电路通常由电源输入、滤波电路、稳压电路和保护电路等组成。
电源输入是CPU主供电电路的起点，它接收来自计算机电源的直流电，并通过滤波电路进行初步滤波。
2. 滤波电路：滤波电路主要由电容和电感组成，其作用是过滤掉输入电源中的噪声和干扰信号，确保供给CPU的电源电压干净、稳定。
3. 稳压电路：稳压电路是CPU主供电电路的核心部份，其作用是将经过滤波的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。
稳压电路通常采用稳压二极管、稳压三极管、稳压芯片等元件来实现。
4. 保护电路：保护电路是为了保护CPU主供电电路和CPU本身不受电源异常、过压、过流等因素的影响。
保护电路通常包括过压保护、过流保护、过温保护等功能。
三、CPU主供电电路的工作原理1. 电源输入：CPU主供电电路通过电源输入接收来自计算机电源的直流电。
计算机电源通常将交流电转换为直流电，并通过电源线输出给CPU主供电电路。
2. 滤波电路：滤波电路通过电容和电感对输入电源进行滤波处理。
电容可以对高频噪声进行滤波，而电感则可以对低频噪声进行滤波。
通过滤波电路，CPU主供电电路可以获得一个相对稳定、干净的电源电压。
3. 稳压电路：稳压电路是CPU主供电电路的核心部份。
稳压电路通过稳压二极管、稳压三极管、稳压芯片等元件，对滤波后的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。
稳压电路可以根据CPU的工作状态和负载变化，自动调整输出电压和电流。
4. 保护电路：保护电路起到保护CPU主供电电路和CPU本身的作用。

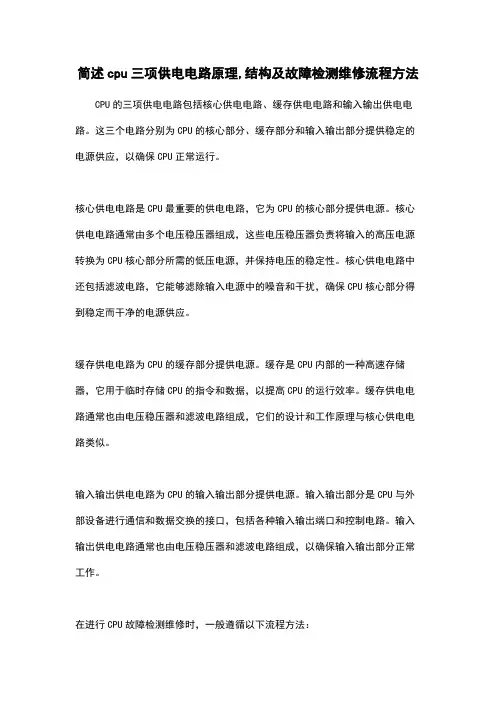

简述cpu三项供电电路原理,结构及故障检测维修流程方法
简述cpu三项供电电路原理,结构及故障检测维修流程方法 CPU的三项供电电路包括核心供电电路、缓存供电电路和输入输出供电电路。
这三个电路分别为CPU的核心部分、缓存部分和输入输出部分提供稳定的电源供应，以确保CPU正常运行。
核心供电电路是CPU最重要的供电电路，它为CPU的核心部分提供电源。
核心供电电路通常由多个电压稳压器组成，这些电压稳压器负责将输入的高压电源转换为CPU核心部分所需的低压电源，并保持电压的稳定性。
核心供电电路中还包括滤波电路，它能够滤除输入电源中的噪音和干扰，确保CPU核心部分得到稳定而干净的电源供应。
缓存供电电路为CPU的缓存部分提供电源。
缓存是CPU内部的一种高速存储器，它用于临时存储CPU的指令和数据，以提高CPU的运行效率。
缓存供电电路通常也由电压稳压器和滤波电路组成，它们的设计和工作原理与核心供电电路类似。
输入输出供电电路为CPU的输入输出部分提供电源。
输入输出部分是CPU与外部设备进行通信和数据交换的接口，包括各种输入输出端口和控制电路。
输入输出供电电路通常也由电压稳压器和滤波电路组成，以确保输入输出部分正常工作。
在进行CPU故障检测维修时，一般遵循以下流程方法：1. 检查电源供应：首先检查CPU的电源供应情况，确保电源线正常连接，电源开关打开，以及电源电压和电流是否符合CPU的要求。
如果有问题，需要修复或更换电源。
2. 检查供电电路：检查核心供电电路、缓存供电电路和输入输出供电电路的稳压器和滤波电路是否正常工作。
如果发现故障，需要修复或更换这些电路的元件。
3. 检查故障指示灯：一些CPU可能配有故障指示灯，可以根据指示灯的状态来判断故障原因。
检查故障指示灯的亮灭情况，并参考CPU的说明书来判断故障原因。
4. 检查其他部件：如果以上步骤没有找到故障原因，需要进一步检查CPU的其他部件，如散热器、风扇等是否正常工作。
如果发现故障，需要修复或更换这些部件。
5. 检查软件配置：最后，还需要检查CPU的软件配置是否正确。
cpu供电原理
cpu供电原理
CPU供电原理是计算机中一个重要的组成部分。
CPU
（Central Processing Unit）是计算机的核心处理器，它负责执
行各种计算和数据处理任务。
为了确保CPU正常运行，供电
系统起着至关重要的作用。
CPU的供电原理主要包括电源、电源线、电源转换器和电压
调节器等组成部分。
电源是供应电能的装置，对于CPU来说，常用的电源是直流电源。
电源线则起到将电源输出的电能传输到CPU上的作用。
在电源输出的直流电进入CPU之前，需要通过电源转换器进
行转换。
电源转换器是使用电子元器件将输入的电能转换成CPU所需的稳定电压的装置。
电源转换器内部由电感和电容
等元件组成，通过调整这些元件的电气特性来达到稳定电压输出的目的。
电压调节器是CPU供电系统中的另一个核心组成部分。
CPU
需要提供不同电压等级的供电。
传统的电压调节器通常采用电感和电容来实现电流和电压的稳定，现代的电压调节器则使用了更加复杂的控制电路和反馈机制来实现更高的稳定性和效率。
除了上述组成部分外，还需要考虑供电过程中的稳定性和过载保护。
CPU供电系统需要确保稳定的电压输出，避免电压波
动对CPU正常运行造成影响。
过载保护机制则可以在供电过
程中检测到电源过载情况，并及时切断供电，保护CPU不受
损坏。
总之，CPU供电原理是确保CPU正常运行的基础。
电源、电源线、电源转换器和电压调节器等组成部分相互协作，确保稳定且适当的电压输出，以满足CPU的工作需求，并保护CPU 免受过载和电压波动的影响。
cpu供电引脚定义
cpu供电引脚定义CPU（中央处理器）的供电引脚定义是一种用于向CPU提供电力的接口。
这些引脚与CPU供电有关，负责传输电源电压、电流以及其他与电力相关的信号。
在本文中，我将详细介绍CPU供电引脚的定义以及它们的功能。
CPU供电引脚通常分为两类：电源引脚和地面引脚。
电源引脚用于通过主板与电源相连，提供所需的电压和电流。
地面引脚用于将CPU与主板的地面连接起来，以确保电路的稳定性和可靠性。
以下是一些常见的CPU供电引脚及其定义：1. VCC（电源电压）：这是供应给CPU芯片的主电源电压引脚。
它通常由主板上的电源模块提供，其电压通常为3.3V或5V，具体取决于CPU的要求。
2. VID（电压识别）：这是一组引脚，它们用于与主板进行通信，以便调整VCC电压。
主板可以根据CPU的要求动态调整电压，以提供最佳的供电性能。
3. VSS（地面引脚）：这些引脚与主板上的地面连接起来，以确保电路的稳定性。
它们提供低电平和电流路径，以确保电路中的信号传输正常。
4. VRM（电压调节模块）引脚：这些引脚用于与主板上的电压调节模块通信。
VRM是通过调整VCC电压来提供所需的供电能力，以保持CPU稳定的关键组件。
5. Power Good（PG）：这是一个输出信号，用于表示电源是否正常工作。
PG引脚通常与主板的其他电源引脚一起使用，以确保CPU得到正确的供电。
6. Thermal Sense（温度传感器）引脚：这些引脚用于连接CPU的温度传感器。
它们被用于监测CPU的温度，以便主板或其他系统组件可以做出相应的调整。
7. Clock（时钟）引脚：这些引脚用于接收主板提供的时钟信号，用于同步CPU的操作。
时钟引脚的频率和稳定性对CPU的性能和稳定性至关重要。
8. Reset（复位）引脚：这些引脚用于进行硬件复位操作，以将CPU恢复到初始状态。
复位引脚通常由主板的重置电路触发，当CPU出现错误或不响应时，可以使用此信号。
9. Overclock（超频）引脚：这些引脚用于接收来自主板的超频信号，以增加CPU的工作频率。
CPU单相供电电路详解及检查维修流程
源IC，如果不正常就更换OCSET相关电容。 经验提示： 一般内核1.5V和外核2.5V不正常大多为输出此电压的场效 应管或稳压管损坏。
转载请注明出处，谢谢。
电脑技术/dc/ 陫庀觅
本文一共三个部分：CPU主供电电路构成、CPU单相供电 电路的工作原理（以HIP6021电源IC为例）、CPU单相供 电电路维修流程详解。感谢深圳红警电脑维修培训学校 提供技术资料对本
文的支持。 供电电路大致构成 CPU主供电是CPU 工作的一个重要条件，大多由电源IC、场效应管、电感线 圈、电容等组成，有时会再加入稳压二极管、三极管组 成CPU主供电路。 电脑主板主
板通电后，电源IC（又叫PWM Control）开始工作，发出 脉冲信号，使得两个场效应管轮流导通，当负载两端的 电压VCORE（如CPU需要的电压）要降低时，通过MosfET 场效应管
的开关作用，外部电源对L2电感进行充电并达到所需的 额定电压。 当负载两端的电压升高时，通过 MosfET场效应管的开关作用，外部电源供电断开，电感 L2释放出刚才充入的能量，这时的L
正常就需要更换Q1和Q2，如果不正常就继续第三个维修 步骤： 查电源IC的12V供电：如果不正常 就更换12V供电保险电阻或查ATX12V到IC之间的线路，如 果正常就继续第四个维修
步骤： 检查VID0-VID4电路，如果不正常就 需要更换5V上拉排阻或与之相关的监控芯片、I/O、缓冲 器。如果正常就继续第五个维修步骤： 查IC周围电路：如果正常就更换掉电
2电感就变成了电源继续对负载供电。随着L2电感上存储 能量的消耗，负载两端的电压开始逐渐降低，外部电源 通过MosfET场效应管的开关作用又要充电。依此类推在 不断地充电和放电的过程中就
行成了一种稳定的电压，永远使负载两端的电压不会升 高也不会降低。供电图如下： 注：此电路为 Pentium Ⅲ以前主板常采用，一般输出CPU核心供电2.0V， 外核供电2.5V，内核供
电脑主板cpu供电
cpu供电组成（识别）：
场效应管、储能电感、电容、控制芯片
Cpu供电原理：
辅助供 电插座
D 上管 Q1
单相供电
芯片
Q2 下管
续流 S
CPU电压
如何分辨上下管？
1.看大小：上管比较小，下管比较大 2.看数量：上管一个，下管两个 3.看型号：70N03, 90N05 上管型号小 4.测量：上管D极接四脚电源插座，下管S极》cpu电压
Cpu供电维修：
Cpu供电损坏后现象？ 1.开机风扇转、灯亮、屏不显示 2.插上诊断卡，不跑码，诊断卡显示00、FF 3.开机风扇转下即停。拔下cpu辅助供电线，开机风扇一
直转。
如何检测cpu供电是否正常？ 万用表20v电压档，测量电感、上mos管s极、下mos管d
分析：cpu供电电路短路引起保护停机
短路位置：1.atx电源坏 2.cpu供电短路
1）mos管损坏--------测量储能电感对地短路，拆下下管 不短路则为mos管坏。
2）北桥坏--------测量储能电感对地短路，拆下下管还短 路则为北桥损坏
3）控制芯片------测量电感未短路，一通电就短路，芯片 坏。
极 电压是否正常。 478—1.7v 775---1.3v
Cpu维修步骤：
1.装上cpu或cpu假负载测电压 2.最易损坏------电容（电容鼓包、漏液） 3.Mos管-------任意两脚不直通（显示<10）则好 4.控制芯片分驱动芯片、主芯片
补焊芯片 5.更换芯片
典型故障：开机风扇转一下即停、灯闪
地。
Cpu供电工作原理：
1.12v经过小电感、电容（耐压16v）滤波送到上管D极， 芯片根据cpu类型控制上管导通的时间，12v电压经上 管D极到s极经过储能电感给cpu滤波电容充电。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析
1CPU供电电路简介
CPU供电电路是现代计算机存储系统中重要的部件之一，它负责定义和管理系统中各个电路的工作状态，保证每个部件能够顺利操作。
CPU供电电路由电源和供电单元组成，由电源为系统提供电力，供电单元根据系统需要，为各个组件提供必要的电压。
2CPU供电电路原理
CPU供电电路有两个主要组件，即电源和供电件。
电源件向整个电路提供能量，常用的电源件包括变压器、稳压电源、正压电源以及可变电源等。
而供电件负责把电源件的电压调整到不同的等级以供各个部件使用，电路中比较常见的供电件有直流-交流转换器、电容、电感等元器件。
3CPU供电电路故障浅析
CPU供电电路往往受到外界温度变化、雷击、开关操作等因素影响，容易出现故障现象。
常见的故障类型有：电源欠压、电路噪声增加、电源电压抖动、供电单元输出电压不稳定、端口过载、电路走火等。
对于上述故障，最好的办法就是检测故障原因，进行处理，去除外界的干扰，防止此类故障的进一步发生。
总之，CPU供电电路是计算机系统中重要的部件，它负责不同电路单元之间的电压调整及电源提供，但容易受外界因素影响而出现故
障，因此，系统维护者应持续关注CPU供电电路状态，及时保养、检测，减少故障的发生。
关于CPU供电的知识
关于CPU供电的知识
除了要关注整块主板各部分的电容选用情况，其实我们还是需要重点关照CPU供电部分的细节做工。
毕竟主板能否完全支撑得起CPU 以及是否能够充分发挥CPU的性能，主板供电部分的负荷能力也正是关键。
下面店铺就为大家介绍一下关于CPU的供电知识吧，欢迎大家参考和学习。
供电相数、供电扼流线圈铜线粗度、MOS管的配置、辅助电源接口等是判断细节做工优秀与否的另外四个因素。
目前主流主板产品的供电相数配置通常为三相到四相，而部分低端产品则会缩水到两相供电。
理论上，对于一些中低端CPU的支持而言，两相供电可能已经足够，但是三相供电能够给CPU长期稳定的运行以及超频应用以更有保障的支持。
当然市面上也有不少五相到六相供电的豪华型产品，但这种成本的提升必然和售价提高的幅度成正比，消费者们应该结合自己的使用状况理性看待，理性选择。
让捷波悍马HA01-GT引以为傲的五相供电
至于供电扼流线圈的铜线粗度，越粗的铜导线，其电气性能也会更佳。
另外在很多中低端主板中，尽管它们已经提供了三相供电的标准，但是每相仅仅配置了两个小MOS管(场效应管)，由于MOS管在供电稳压、滤波上发挥着重要的作用，所以这些产品的供电效能必然比不上使用每相配置3-4个MOS管的产品，而我们在很多一线品牌高档主板上，还经常看到它们会用上一些体积较大的MOS管，或者在MOS管上方覆盖轻质铜质散热片，这同样会对提升供电效能有所促进。
供电部分的MOS管配置
最后我们还得考虑辅助电源接口的实用性。
目前不少中高档主板都配置了辅助电源接口，以备不时之需，但这些接口分别有4pin和8pin等规格，用户同样需要考虑电源等其他配件的接口是否适用，再作出选择。
CPU主供电
CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。
括号内的表示该处所起的作用。
2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。
3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。
CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。
二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。
三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。
怎样识别主板的厂商型号：可通过以下方法查看主板的型号。
（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。
四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。
其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。
笔记本CPU供电解析
CPU 工作过程解析
一、5VSUS 电压给芯片供电VCC、VDD，3V给下管提供驱动电压V3P3。
二、当芯片工作电压满足后，会进行芯片参数设置：摆率设置（TIME）、电流限制设置（ILIM）、工作频率设置（RTON）、PWM 空闲模式设置（DPRSLPVR）、功耗设置（PSI）、芯片摆率设置（DPRSTP）、温度限制（THRM）、电流补偿（CCI）、CPU电流监测
（IMON）。
三、接着，芯片开启工作，SHDN、PGD—IN开启芯片工作，只有VRON、HWPG信号正常后，芯片才开启工作。
四、下一步，芯片开始工作，首先，内部升压电路开始给上MOS管提供驱动电压，当芯片输出电压后，LX电压上升，经过电容充、放电，使BST电压上升，为上MOS管提供驱动电压。
其次，PWM控制器输出PWM脉冲信号，控制上、下MOS 管交替导通，输出VCORE。
五、接下来，芯片对VCORE进行检测。
CSP、CSN进行电流检测。
LX进行电压自检。
六、CPU收到电压后，进行自身电压的设置，输出VID代码，来匹配CPU的电压，CPU接着反馈送过来的电压，与芯片设置进行对比。
七、当反馈送过来的VCORE电压正常后，芯片输出CLKEN#，
开启时钟电路，VR_PWRGOOD信号是南桥复位条件之一。
最后、芯片稳定工作。
电脑维修-cpu 供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。
CPU供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。
cpu主供电电路的工作原理及分析
cpu主供电电路的工作原理及分析一、工作原理：CPU主供电电路是计算机中非常重要的一个部分，它负责为CPU提供稳定的电源供应。
CPU主供电电路的工作原理可以简单分为以下几个步骤：1. 交流电转直流电：首先，交流电从电源输入端进入电源转换器，经过整流和滤波等处理，将交流电转换为稳定的直流电。
2. 电源转换器：直流电进入电源转换器，根据CPU的工作状态和需求，通过调节电压和电流等参数，将电源输出调整到适合CPU工作的范围。
3. 电源滤波：为了保证供电的稳定性和纯净性，电源输出端会连接一些滤波电路，用于滤除电源中的噪声和干扰信号，确保供电的稳定性。
4. 电源保护：为了保护CPU和电源本身的安全，电源会设置一些保护机制，如过流保护、过压保护、过热保护等，一旦出现异常情况，电源会自动切断供电，以避免损坏CPU等硬件。
5. 供电稳定性：CPU对供电的要求非常高，稳定的电源可以确保CPU正常工作，提高计算机的性能和稳定性。
因此，CPU主供电电路还会通过稳压电路等手段，保持供电的稳定性，避免电压波动对CPU的影响。
二、分析：1. 电源转换效率：CPU主供电电路的转换效率对计算机的能耗和发热量有着直接的影响。
高效的电源转换器可以将输入的电能转换为CPU需要的电能，减少能量的损耗，提高电源的效率。
2. 电源稳定性：CPU对电源的稳定性要求非常高，电压波动或电流不稳定会导致CPU工作异常甚至损坏。
因此，电源滤波和稳压电路等设计非常重要，能够有效地去除电源中的噪声和干扰，保持供电的稳定性。
3. 电源保护机制：电源保护机制对CPU的安全起着重要作用。
过流、过压、过热等异常情况可能会对CPU造成损坏，因此，电源需要设置相应的保护机制，在出现异常情况时及时切断供电，保护CPU和电源本身的安全。
4. 散热设计：CPU主供电电路在工作过程中会产生一定的热量，如果散热不良，会导致CPU温度过高，影响计算机的性能和寿命。
因此，电源的散热设计也是需要考虑的因素之一，保证电源的稳定供电的同时，也要保证散热效果良好。
第十五节 CPU供电的工作原理
第十五节CPU供电的工作原理一：CPU供电
CPU——产生——VID信号——控制——电源管理芯片——产生——相对CPU供电的G极控制电压——控制——场管——产生——CPU供电
二：
（1）A:CPU供电多由开关供电并联起来的一个多相供电，有几个内核电感为几相供电，几相供电并联起来增大
供电电流。
B：CPU供电是根据CPU的类型来输出供电，不同的CPU 的工作电压不同，CPU电压1.0V——1.75V。
（2）电源管理芯片：A:主电源管理芯片+从电源管理芯片
B：单独的一个电源管理芯片
注：A：主电源管理芯片控制从电源管理芯片，从电源管理芯片控制场管。
B：每个电源管理芯控制几相供电是固定的，代换时型号必须相同。
（3）场管的作用
上管：输入端与12V相连的为上管，起供电作用。
下管：输出端接地为下管，起放电保护作用。
注：不同主板上下管的数量不同，上下管都可以是一个或两个，增强CPU供电。
（4）电感
外核电感与12V相连，为12V供电滤波，只有一个。
内核电感与CPU座相连，起储能作用，有几个电感为几相供电。
（5）电容
A:给12V滤波的电容一般用：1500UF 16V ,2200UF 16V,3300UF 16V.
B:给CPU供电滤波的电容：1500UF 6.3V ,2200UF 6.3V, 3300UF 6.3V.
注：CPU供电部分滤波电容损坏会引起瞬间断电，不复位，CPU不工作，自动断电，蓝屏，死机等。
（6）测电源管理芯片是否输出，侧上下管的控制极电压，一般测上管就可以。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、识别CPU供电电路的元件
CPU供电电路主要有 5种元件
PWM芯片 MOSFET 电感电容
1：PWM芯片（脉宽调制芯片）CPU供电电路指挥官
ADP3228INTELCPU供电4相华硕P35/P45主板常用
EPU=ADP3228华硕打磨标记改为EPUX58也用
ISL6336AINTELCPU供电6相微星/技嘉P45/X58高端主板用ISL6334INTELCPU供电4相微星/技嘉P45主板常用
STL6740LAMD CPU供电4相微星/华硕AM3/AM2+新主板用ISL6324AMDCPU供电4相微星/华硕/技嘉AM2+主板常用PWM芯片识别CPU核心电压，规定供电相数、调整电压和电
流，指挥MOS工作 ISL6336/6334和ST L6740L支持供电相数变换（APS）
2：驱动芯片（Driver-IC）驱动MOSFET工作
PWM芯片通过驱动芯片驱动MOSFET工作
驱动芯片型号由PWM芯片规定
有的PWM芯片内部整合驱动芯片
3：MOSFET大功率晶闸管（开关管/场效应管）
MOSFET其实就是一个开关，开启时允
许电流通过，关闭时不允许电流通过。
常用MOSFET是单颗的，封装形式有
D型和Power型。
1相供电回路至少有
2颗，1颗输入/1颗输出（1进1出），
还有3颗（1进2出），4颗（2进2出）。
4：电感延迟电压/电流上升/下降
电感的特性是当电流通过时，输出的电压缓慢上升，比如输入12V，输出是从0V慢慢上升到12V。
CPU供电就是利用电感的特性把12V降到1.xxV
5：电容：滤波和蓄电池
富士通固态电容
日本化工固态电容
电感输出的电流对电容充电，经过电容的电流被滤波，滤出一些交流成分，电流曲线更平滑。
电容可以充电/放电，就像一个大的蓄电池，存储电能。
经过电感的电流给电容充电。
当CPU负载瞬时增大，电容可以瞬时提供大电流（MOSFET和电感的反应时间较慢）。
供电电路的电容是电解电容。
以前常用的是液态铝电解电容
（导电的电解液是液态的），当电容长期工作在高温状态下，电解液会热膨胀，发生爆裂。
现在常用的固态铝电解电容（导电的是固态高分子聚合物），热膨胀系数很小，不会发生爆裂。
二、单相供电电路工作原理
5种元器件组成的供电电路逻辑框图
CPU供电电路就是变压器把12V到CPU核心需要的电压（如
1.2V）
左上图，K1闭合导通，K2断开开路。
12V电流通过K1流经电感。
电感的感抗使输出的电压从0V开始慢慢上升，电流也是慢慢增大，同时流经电感部分电能转变为磁能存储在电感磁体内。
输出电压达到CPU电压（如1.2V）K1断开，K2闭合。
右上图， K2和电感、电容构成回路。
存储在电感里的磁能转换为电能释放出来给电容充电，电压从1.2V慢慢降低，电感的磁能释放完，电压降到0V。
电感完成一次充放电，然后K1再闭合，K2再断开，重复左图的充电过程。
K1、K2反复的闭合/断开，12V电流就源源不断地变为1.2V供给CPU。
注意：K1、K2就是MOSFET--开关管（前面说过）
供电电路原理图
PWM发出让MOSFET开关的信号，信号有一定的时间宽度，所以这种信号就是有一定宽度的脉冲信号。
脉冲的宽度（时间长短）决定电感输出电压大小。
PWM就是脉宽调制。
通过脉宽调制输出电压。
PWM发出的信号较弱，通过驱动芯片增强信号，驱动MOSFET 开关。
MOSFET的作用只是开关，允许或禁止12V（1.2V）电流通过。
电感的延迟电压升高才是降压的根本。
电感的储能使K1断开时，还有1.2V电流通过K2继续供电。
通过K1的是12V，又叫高压MOS（还叫上MOS），通过K2的是1.2V，又叫低压MOS（还叫下MOS）。
电容的滤波效果
输出的不是平稳的1.2V的直流是0V-1.2V-0V的脉动直流。
经电容存储和滤波后，脉动的幅度减小接近恒稳的1.2V直流。
PWM芯片的原理
CPU VID：每颗CPU都有电压识别针脚，5-8根。
VID针脚的编码定义了CPU的电压。
PWM读取VID针脚的代码，知道这颗CPU的电压。
然后按VID确定输出的脉冲宽度（占空比）
调制MOSFET的开关时间和时序。
监控电感输出的电压、电流，随时调整。
过电压保护防止过高的电压。
供电相数由PWM 决定，目前最高的是ISL6336，6相供电。
PWM的相数设计一般是可选的，6相的PWM可以选用2-6相。
新的PWM支持依据CPU负载自动变换供电相数，也叫APS
三、多相供电工作原理
4相供电图示
为何要多相供电
●CPU发展：低电压、大电流，单相供电元件不能满足。
●降低输出电流的纹波
●降低MOSFET和电感发热量
4相供电电路采用的元件是
4相或6相的PWM
4路PWM输出
4颗驱动芯片（有整合在PWM,MOS内）
4组MOSEFT（1进1出/1进2出/2进2出）
4颗电感（有并联电感的）
4相供电的输出
上图是示波器抓取的4相供电输出波型棕、蓝、粉、绿代表1、2、3、4相凸起的脉冲表示这一相正在工作，有输出电压低平线段表示这一相在休息，无电压输出4相不是同时工作，是按一定顺序轮流工作，目的是降低纹波电压和MOSFET发热量假设4相工作1秒，每1相工作1/4秒，休息3/4秒
1相/2相/4相输出电流对比
输出电流的平稳度对比: 4相好于1相/2相
电容好比储水池/每相供电好比灌水泵
4相供电好比4个水泵，轮流向储水池灌水
四、非标准多相供电揭秘
另类多相：SPDT开关，4相转8相
SPDT是一种电子单刀双掷开关把PWM的1相输出连接到SPDT
的1个输入端，对应的2个输出端连接2颗驱动芯片驱动2组MOS。
这样4相PWM芯片通过4路SPDT芯片就变成了8相。
从四路SPDT开关ADG333A功能框图可以看到D1/D2/D3/D4输入，S1A/S1B/S2A/S2B/S3A/S3B/S4A/S4B是8路输出，IN1/IN2/IN3/IN4是4路双向开关控制信号，使D1-D4可转换到S1A-S4A或S1B-S4B输出。
从AS3336G的功能框图直接看到4相输入，8相输出。
这里的8路输出时以4路为1组，轮流交换的。
